Batavia MAXXPACK BT-CLC003 User manual

Model: BT-CLC003
Item-No.: 7063554
www.batavia.eu
Operating instructions
Bedienungsanleitung (Original)
Mode d'emploi
Gebruiksaanwijzing
MAXXPACK




7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 1 20-12-18 11:34

3
5
6
4
2
1
7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 2 20-12-18 11:35

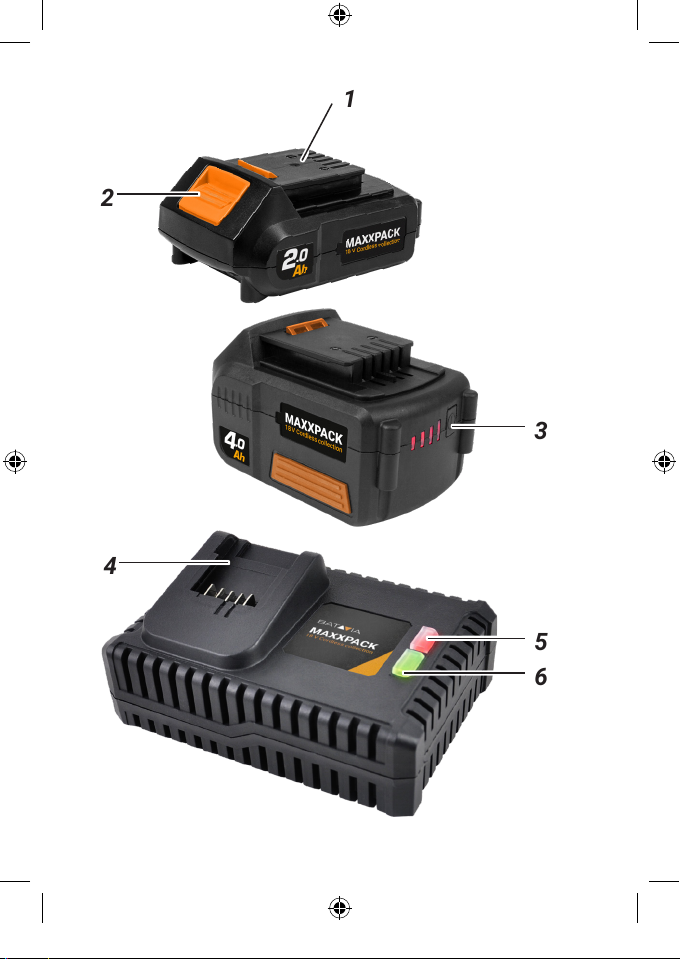

Overview
1. Battery
2. Battery release button
3. Charge indicator button
4. Charger
5. Red LED
6. Green LED
Übersicht
1. Akku
2. Akku-Freigabetaste
3. Akku-Ladestandtaste
4. Ladegerät
5. Rote LED
6. Grüne LED
Aperçu
1. Batterie
2. Bouton de déverrouillage de la batterie
3. Bouton de témoin de charge
4. Chargeur
5. DEL rouge
6. DEL vert
Overzicht
1. Accu
2. Ontgrendelingsknop
3. Knop laadniveau indicator
4. Oplader
5. Rode LED
6. Groene LED
7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 3 20-12-18 11:35

Contents
Safety instructions . . . . . . . . . . . . . . 5
Operation . . . . . . . . . . . . . . . . . 7
Technical data. . . . . . . . . . . . . . . . 10
Disposal . . . . . . . . . . . . . . . . . . 10
EC-Declaration of conformity . . . . . . . . . . 11
Inhaltsverzeichnis
Sicherheitshinweise. . . . . . . . . . . . . . 12
Bedienung . . . . . . . . . . . . . . . . . 14
Technische Daten . . . . . . . . . . . . . . 17
Entsorgung . . . . . . . . . . . . . . . . . 17
EG–Konformitätserklärung . . . . . . . . . . . 18
Table des matières
Consignes de sécurité . . . . . . . . . . . . . 19
Utilisation . . . . . . . . . . . . . . . . . 21
Données techniques . . . . . . . . . . . . . 25
Élimination et recyclage . . . . . . . . . . . . 25
CE-Déclaration de conformité . . . . . . . . . . 26
Inhoudsopgave
Veiligheidsvoorschriften . . . . . . . . . . . . 27
Gebruik . . . . . . . . . . . . . . . . . . 29
Technische gegevens . . . . . . . . . . . . . 32
Afvalverwerking en hergebruik . . . . . . . . . . 32
EG-Conformiteitsverklaring . . . . . . . . . . . 33
7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 4 20-12-18 11:35

5
English
Dear customers
Instruction manuals provide valuable hints for using your
new device. They enable you to use all functions, and they
help you avoid misunderstandings and prevent damage.
Please take the time to read this manual carefully and keep it
for future reference.
1. Additional safety instructions for batteries
and chargers
Please note the included General Safety Notes and the fol-
lowing safety notes to avoid malfunctions, damage or physi-
cal injury:
 
-
sion, or other hazard.

damage to property. In case of skin contact, immediately
rinse with water. If redness, pain or irritation occurs seek
medical attention. In case of eye contact, rinse immediately
with clean water and seek medical attention.
• Never attempt to open for any reason.
• 
• 
• Do not store in locations where the temperature may

• Keep batteries away from children.
• 

• Charge only using the charger provided with the appli-
ance/tool.
• -
tery packs. Use of any other battery packs may create a

7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 5 20-12-18 11:35

English
6
• When disposing of batteries, follow the instructions
given in the section “Disposal”.
• Do not damage/deform the battery pack either by punc-
ture or impact, as this may create a risk of injury and

• Do not charge damaged batteries.
• Take special care of the battery. Avoid dropping it onto
any hard surface and do not subject it to pressure or any
other form of mechanical stress. Keep the battery away

• Important Danger! Never short-circuit the battery or

metal parts which could short-circuit the contacts. The


you notice liquid on the batteries, proceed as follows: Care-
fully wipe the liquid off using a cloth. Avoid skin contact. In
case of skin or eye contact, follow the instructions below.
 

Always check that the mains voltage corresponds to the
voltage on the rating plate.

• When not in use and before cleaning and servicing,
disconnect the battery charger from the power supply.
• Never attempt to replace the charger unit with a regular
mains plug.
• Use your charger only to charge the battery in the appli-
ance/tool with which it was supplied. Other batteries
could burst, causing personal injury and damage.
• Never attempt to charge non-rechargeable batteries.
• If the supply cord is damaged, it must be replaced by
the manufacturer or an authorized Service Centre in
order to avoid a hazard.
7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 6 20-12-18 11:35

7
English
• 
• Do not open the charger.
• Do not probe the charger.
• The appliance/tool/battery must be placed in a well
ventilated area when charging.
• The charger is intended for indoor use only.
2. Operation
 
Lithium-ion batteries share many characteristics with con-
ventional batteries. The major difference is that Lithium-ion
batteries do not have a “memory” and do not require to be
completely discharged periodically. It is recommended to
charge Lithium-ion batteries after each use so they will be
fully charged when needed.
Lithium-ion batteries perform best and deliver peak output
power at room temperature. When operated in lower tem-
peratures, the battery output will be reduced.
A fully charged battery will loose about 2% of its
charge per month during storage.
 

time.
 
• Push the battery release button  and pull the battery
out of the machine.
Do not try to remove the battery without press-
ing the battery release button. The drill or battery could be
damaged.
 

connecting to the charger or machine.
• Insert the battery  into the machine, push the battery
further forward until it clicks into place.
7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 7 20-12-18 11:35

English
8
Make sure the battery and machine are lined up cor-
rectly. If the battery does not slide onto the machine easily,
don’t force it. Instead, remove the battery; check the top of
battery and the machine slot are clean and undamaged and
that the contacts are not bent.
 
Failure to follow the correct procedure when
charging batteries will result in permanent damage.
a. Plug the charger plug into an electrical outlet. The red
LED indicator  on the charger will lighten up.
b. Slide a battery onto the battery charger .
c. Once charging commences, the red LED  will illumi-
nate and the green LED 
d. When the battery is fully charged, the green LED  will
illuminate.
Make sure the battery and battery charger are lined up
correctly. If the Battery does not slide onto the battery
charger easily, don’t force it. Instead, remove the battery;
check the top of battery and the battery charger slot are
clean and undamaged and that the contacts are not bent.

during charging, this means that the battery has overheated
or there is a defect in the battery. In this case, remove the
battery from the charger immediately.
 
The battery has a built-in charge indicator. Pressing on the
button  to the right will indicate the charge level. The right
LED indicates a high charge level and the left a low charge
level that will mean the battery pack will require charging
soon.
When a low charge level is indicated be aware
the tool may stop operating while using the tool. In some
instances this may be dangerous. It is recommended to
always ensure the battery pack has a good charge level.
7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 8 20-12-18 11:35

9
English
 
• Let a hot battery cool down before charging it.
• The battery should be charged at ambient temperatures

• After charging, allow 15 minutes for the battery to cool
before use.
• Ensure that the charger is disconnected from the mains
supply after use, and is stored correctly.
• 
and never store batteries on charge.
• The battery charger monitors battery temperature and
voltage while charging. Remove the battery once charg-

the battery and not waste power.
• Do not store Lithium-Ion battery packs in a discharged
state long term. This can damage the Lithium-Ion cells.
For long-term storage, store batteries in a high charge
state disconnected from the power tool.
• The capacity of batteries will reduce over time. After 100
-
imum torque performance of the tool will slightly
reduce. This decline will continue until the battery has
minimal capacity after 500 charge cycles. This is nor-
mal and not a fault with the battery pack.
7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 9 20-12-18 11:35

English
10
3. Technical data
Input. . . . . . . . . . . . . . . . . . 220 – 240 V~, 50 – 60 Hz
Power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105 W
Output. . . . . . . . . . . . . . . . . . . . . . . . .14.4 – 18 V⎓
Charging time 2 Ah battery. . . . . . . . . . . . . 35 min (± 5)
Charging time 4 Ah battery. . . . . . . . . . . . . 75 min (± 5)
Charging current. . . . . . . . . . . . . . . . . . . . .4000 mA
Weight. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.7 kg
Cable length . . . . . . . . . . . . . . . . . . . . . . . . . 1.8 m
Protection class . . . . . . . . . . . . . . . . . . . . . . . . . . II
4. Disposal
Do not dispose of electric power tools with domestic
refuse.
The electric power tool is shipped in packaging to reduce
transport damage. This packaging is a raw material and as
such can either be reused or can be fed back into the raw
material cycle. The electric power tool and its accessories
are made from various materials such as metals and plas-
tics. Take defective components to a special refuse collec-
tion point. Ask about these at your specialist shop or local
council.
 
Think of the environment when disposing of batteries. Con-

disposal area is. Do not dispose of batteries with domestic
refuse.
The product and the user manual may be subject to
changes. Technical data may be changed without prior
notice.
7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 10 20-12-18 11:35

11
English
5. EC-Declaration of conformity
We, the 
declare by our own responsibility
that the product 

the European Directives Electromagnetic Compatibility
(EMC),(LVD),  (RoHS)
and their amendments. For the evaluation of conformity, the
following harmonized standards were consulted:








Staphorst, 24 November 2018
Meino Seinen, QA Representative
Batavia GmbH, Weth. Wassebaliestraat 6b,
7951 SN Staphorst, Netherlands
7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 11 20-12-18 11:35

Deutsch
12
Sehr geehrte Damen und Herren
Bedienungsanleitungen enthalten wichtige Hinweise für den
Umgang mit Ihrem neuen Produkt. Sie ermöglichen Ihnen,
alle Funktionen zu nutzen, und sie helfen Ihnen, Missver-
ständnisse zu vermeiden und Schäden vorzubeugen. Bitte
nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe
durchzulesen und bewahren Sie diese für späteres Nachle-
sen gut auf.
1. Zusätzliche Sicherheitsanweisungen für
Akkus und Ladegeräte
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen die bei-
gefügten Allgemeinen Sicherheitshinweise sowie folgende
Hinweise:
 
Eine unsachgemäße Handhabung von Batterien

-
gen oder Sachschäden führen. Falls die Lösung mit der Haut
in Berührung kommt, spülen Sie sofort mit reichlich Wasser.
Treten Rötungen, Schmerzen oder Reizungen auf, suchen
Sie einen Arzt auf. Bei Augenkontakt spülen Sie die Augen
sofort mit sauberem Wasser aus und suchen Sie einen Arzt
auf.
• Versuchen Sie auf keinen Fall, einen Akku zu öffnen.
• Setzen Sie den Akku keiner Nässe aus.
• Setzen Sie den Akku keiner Hitze aus.
• Nicht an einem Ort aufbewahren, wo die Temperatur

• Batterien von Kindern fernhalten.
• 

7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 12 20-12-18 11:35

13
Deutsch
• Laden Sie den Akku nur mit dem im Lieferumfang ent-
haltenen Ladegerät.
• Verwenden Sie nur die dafür vorgesehenen Akkus in den
Elektrowerkzeugen. Der Gebrauch von anderen Akkus
kann zu Verletzungen und Brandgefahr führen.
• Befolgen Sie bei der Entsorgung von Akkus die Anwei-
sungen im Abschnitt „Entsorgung”.
• Beschädigen und deformieren Sie den Akku nicht -
weder durch Einstiche noch durch Schläge - da Sie sich
hierdurch verletzen können und ein Brand entstehen
kann.
• Laden Sie keine beschädigten Akkus.
• Behandeln Sie den Akku mit Umsicht, lassen Sie ihn
nicht fallen und setzen Sie ihn weder Druck, anderen

Kälte aus.
• Achtung Unfallgefahr! Schließen Sie den Akku nicht
kurz, setzen Sie ihn niemals Nässe aus und bewahren
Sie ihn nicht zusammen mit Metallgegenständen auf,
die die Kontakte kurzschließen könnten. Der Akku
könnte sich stark erhitzen, in Brand geraten oder


austreten. Wenn Sie Flüssigkeit auf den Akkus feststellen,
wischen Sie diese vorsichtig mit einem Lappen weg. Vermei-
den Sie eine Berührung mit der Haut. Falls die Flüssigkeit
doch mit der Haut oder den Augen in Berührung kommen
sollte, befolgen Sie die folgenden Hinweise.
 
Ihr Ladegerät wurde für eine bestimmte Spannung konstru-
iert. Überprüfen Sie immer, ob die Netzspannung mit der
Spannung auf der Datenplakette übereinstimmt.
7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 13 20-12-18 11:35

Deutsch
14

• Ziehen Sie bei Nichtbenutzung des Ladegerätes, vor der
Reinigung und Wartung den Netzstecker aus der
Steckdose.
• Tauschen Sie das Ladegerät auf keinen Fall gegen einen
Netzstecker aus.
• Verwenden Sie Ihr Ladegerät nur zum Laden von Akkus
des im Lieferumfang enthaltenen Typs. Andere Akkus
könnten platzen und Sach- und Personenschäden
verursachen.
• 
• Falls das Netzkabel beschädigt ist, so ist es vom Her-
steller oder einem Service Center auszutauschen, um
Gefahren vorzubeugen.
• Lassen Sie beschädigte Leitungen sofort austauschen.
• Setzen Sie das Ladegerät niemals Nässe aus.
• Öffnen Sie das Ladegerät nicht.
• Fassen Sie nicht mit den Fingern oder irgendwelchen
Gegenständen in das Ladegerät.
• 

• Das Ladegerät ist nur für den Innengebrauch bestimmt.
2. Bedienung
 
Lithium-Ionen Akkus haben viele Gemeinsamkeiten mit
klassischen Akkus. Der Hauptunterschied ist, dass Lithi-
um-Ionen Akkus keinen “Memory Effekt” haben und nicht
regelmäßig vollständig entladen werden müssen. Es ist
ratsam, Lithium-Ionen Akkus nach Gebrauch wieder zu
laden, damit sie bei Bedarf geladen zur Verfügung stehen.
Lithium-Ionen Akkus erbringen die besten Leistungen bei
Raumtemperatur. Bei niedrigeren Temperaturen ist ihre
Leistung reduziert.
7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 14 20-12-18 11:35

15
Deutsch
Ein voll aufgeladener Akku verliert eingelagert im
Monat etwa 2% seiner Ladung.
 
Vor der ersten Verwendung muss der Akku aufgeladen
werden.
 
• Drücken Sie die Akku-Freigabetaste  und ziehen Sie
den Akku aus dem Werkzeug.
Versuchen Sie nicht, den Akku zu entnehmen,
ohne die Akku-Lösetaste zu drücken. Die Bohrmaschine
und/oder der Akku könnten sonst Schaden nehmen.
 

trocken sind, bevor Sie den Akku an das Ladegerät anschlie-
ßen oder in das Werkzeug einsetzen.
• Setzen Sie den Akku  in das Gerät ein, drücken Sie
den Akku soweit nach vorn, bis der Akku hörbar
einrastet.
 
Das Nichtbefolgen dieser Anleitung zur Akku-

a. Stecken Sie den Netzstecker des Ladegeräts in eine
Steckdose. Die rotes LED-Anzeigen am Ladegerät
leuchten auf.
b. Setzen Sie den Akku  in das Akku-Ladegerät .
c. Sobald der Ladevorgang beginnt, leuchtet die rote LED
 durch-gängig und der grünes LED  blinkt.
d. Wenn der Akku vollständig aufgeladen ist, leuchtet die
grüne LED .
Sorgen Sie dafür, dass der Akku und das Akku-La-
degerät ordnungsgemäß ausgerichtet sind. Wenn sich der
Akku nicht leicht-gängig in das Ladegerät einschieben lässt,
wenden Sie keine Gewalt an. Nehmen Sie ihn stattdessen
wieder heraus, prüfen Sie die Akku-Oberseite und den Akku-
7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 15 20-12-18 11:35

Deutsch
16
steckplatz auf mögliche Verschmutzungen und Beschädi-
gungen und vergewissern Sie sich, dass die Kontakte nicht
verbogen sind.
Wenn die grüne und die rote LED Lampe während
des Ladens blinken bedeutet dies, dass der Akku überhitzt
oder einen Defekt hat. In diesem Fall müssen Sie den Akku
sofort aus dem Ladegerät entfernen.
 
Der Akku ist mit einer eingebauten Akku-Ladestandsanzeige
ausgestattet. Durch Drücken der rechten Taste wird der
Akku-Ladestand angezeigt. Die rechte LED weist auf einen
hohen und die linke auf einen niedrigen Ladestand hin, d.h.
der Akku muss in Kürze wiederaufgeladen werden.
Bei niedrigem Ladestand kann das Gerät den
Betrieb unvermittelt einstellen, wodurch es zu gefährlichen
Situationen kommen kann. Der Akku sollte daher stets aus-
reichend aufgeladen sein.
 
• Lassen Sie einen heißen Akku vor dem Laden abkühlen
• Der Akku sollte bei einer Umgebungstemperatur zwi-

aufgeladen werden.
• 
abkühlen.
• Trennen Sie das Ladegerät nach Gebrauch vom Strom-
netz und bewahren Sie es sachgemäß auf.
• Lassen Sie Akkus nicht längere Zeit am Ladegerät.
Bewahren Sie Akkus niemals im Ladegerät auf.
• Akkutemperatur und -spannung werden während des
Ladevorgangs vom Ladegerät überwacht. Der Akku

aus der Ladeschale genommen werden, um die Zahl der

7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 16 20-12-18 11:35

17
Deutsch
• Lagern Sie Lithium-Ionen-Akkus nicht über einen länge-
ren Zeitraum in entladenem Zustand. Andernfalls kön-
nen die Lithium-Ionen-Zellen Schaden nehmen. Bei
langfristiger Einlagerung sollten Akkus in hohem Lade-
zustand und vom Elektrowerkzeug getrennt sein.
• Die Akkukapazität nimmt mit der Zeit ab. Nach 100
Ladezyklen verringert sich die Dauer, die das Elektro-
werkzeug mit dem Akku betrieben werden kann und das

Leistungsabnahme schreitet fort, bis der Akku nach 500
Ladezyklen minimale Kapazität erreicht hat. Dies ist zu
erwarten und stellt keinen Akkudefekt dar.
3. Technische Daten
Eingang . . . . . . . . . . . . . . . . 220 – 240 V~, 50 – 60 Hz
Leistung. . . . . . . . . . . . . . . . . . . . . . . . . . . .105 W
Ausgang . . . . . . . . . . . . . . . . . . . . . . . 14,4 – 18 V⎓
Ladezeit 2 Ah Akku . . . . . . . . . . . . . . . . . 35 min (± 5)
Ladezeit 4 Ah Akku . . . . . . . . . . . . . . . . . 75 min (± 5)
Ladestrom . . . . . . . . . . . . . . . . . . . . . . . . 4000 mA
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,7 kg
Kabellänge . . . . . . . . . . . . . . . . . . . . . . . . . . 1,8 m
Schutzklasse. . . . . . . . . . . . . . . . . . . . . . . . . . . .II
4. Entsorgung
Entsorgen Sie Elektrowerkzeuge nicht über den
Hausmüll.

Transportschäden zu verhindern. Diese Verpackung ist Roh-
stoff und ist somit wieder verwendbar oder kann dem Roh-
stoffkreislauf zurückgeführt werden. Das Elektrowerkzeug
und dessen Zubehör bestehen aus verschiedenen Materia-
lien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bau-
teile der Sondermüllentsorgung zu. Fragen Sie im Fachge-
schäft oder in der Gemeindeverwaltung nach!
7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 17 20-12-18 11:35

Deutsch
18
 
Denken Sie bei der Entsorgung von Batterien an den
Umweltschutz. Wenden Sie sich zwecks einer umwelt-
freundlichen Entsorgung an die lokalen Behörden.
Das Produkt und das Benutzerhandbuch können geändert
werden. Die technischen Daten können ohne Vorankündi-
gung geändert werden.
5. EG–Konformitätserklärung
Wir, die 
 erklären in alleiniger Verantwortung,
dass das Produkt ,
den wesentlichen Schutzanforderungen genügt,
die in den Europäischen Richtlinien Elektromag-
netische Verträglichkeit (EMV), (Niederspan-
nung),(RoHS)und deren Änderungen festge-
legt sind. Für die Konformitätsbewertung wurden folgende
harmonisierte Normen herangezogen:








Staphorst, den 24. November 2018
Meino Seinen, Qualitätsbeauftragter
Batavia GmbH, Weth. Wassebaliestraat 6b,
NL-7951SN Staphorst, Niederlande
7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 18 20-12-18 11:35

19
Français
Cher client
Les manuels d’utilisation contiennent des consignes impor-
tantes pour la manipulation de votre nouveau produit. Ils
vous permettent d’utiliser toutes les fonctions, d’éviter des
erreurs de compréhension et de prévenir les dommages.
Veuillez prendre le temps de lire tranquillement ce manuel
d’utilisation et conservez-le jalousement pour une consulta-
tion ultérieure.
1. Instructions de sécurité supplémentaires pour
les batteries et chargeurs
Afin d’éviter un mauvais fonctionnement, des dommages,
des effets néfastes sur la santé, veuillez respecter les ins-
tructions suivantes et les consignes générales de sécurité

 
Un mauvais usage des blocs-piles peut cau-

Le liquide de batterie peut causer des bles-
sures ou des dégâts. En cas de contact avec la peau, rincez
abondamment à l'eau. En présence de rougeurs, douleurs
ou irritations, consultez un médecin. En cas de contact avec
-
tez un médecin.
• Ne tentez jamais d'ouvrir pour quelque raison que ce
soit.
• 
• 
• Ne rangez pas dans des endroits dont la température

• Tenir les piles hors de portée des enfants.
• Chargez uniquement à une température ambiante entre

7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 19 20-12-18 11:35

Français
20
• Chargez uniquement avec le chargeur fourni avec l'outil/
appareil.
• Dans les outils électriques, n’utilisez que les accumula-
teurs spécialement prévus pour celui-ci. L’utilisation de
tout autre accumulateur peut entraîner des blessures et
des risques d’incendie.
• Pour la mise au rebut des batteries, suivez les instruc-
tions de la section "Élimination et recyclage".
• N'endommagez et ne déformez pas la batterie (piqûre
ou impact). Vous pourriez créer un risque de blessure ou
d'incendie.
• Ne chargez pas les batteries endommagées.
• Manipuler la batterie avec soin, le laisser tomber et de le
libérer de la pression, le stress mécanique ou autre de la

• Attention! Ne pas connecter la batterie une fois que

métalliques, ce qui peut court-circuiter les contacts. La




Essuyez soigneusement le liquide à l'aide d'un chiffon. Évi-
tez le contact avec la peau. En cas de contact avec la peau

 
Votre chargeur a été conçu pour une tension spécifique.
Vérifiez toujours que la tension du secteur correspond à la
tension indiquée sur la plaque d'identification.
7063554-4Ah-Charger-Maxxpack-Ma-1812-04.indb 20 20-12-18 11:35
