Batavus ION® handleiding
Batavus B.V., april 2012 27.132.106

2
3
Inhoud
1Gebruikersinstructies.................................................................. 5
1.1 Onderdelen .................................................................... 5
1.2 Batterijpakket opladen.................................................... 8
1.3 Instructies voor batterijpakket onder bagagedrager.......11
2Vierkant display.........................................................................14
2.1 Losmaken en vastzetten ...............................................14
2.2 Afstellen ........................................................................14
2.3 Knoppen en indicaties ...................................................15
2.4 Display inschakelen ......................................................15
2.5 Ondersteuning instellen.................................................16
2.6 De vullingsgraad ...........................................................16
2.7 Menu overzicht..............................................................17
2.8 Toelichting Menu-instellingen........................................18
2.9 Weergave opties ...........................................................21
2.10 Gebruik van andere displays .......................................25
3Compact display........................................................................26
3.1 Vastzetten en losmaken ................................................26
3.2 Knoppen en indicaties ...................................................26
3.3 Instellingen....................................................................27
3.4 Fiets kalibreren .............................................................31
3.5 Startonderbreker ...........................................................32
4Actieradius indicatie tabel..........................................................33
5Gashendel (optioneel) ...............................................................35
5.1 Gashendel ....................................................................35
NEDERLANDS

3
4
5.2 Boostfunctie (gebruik tijdens het fietsen)......................35
5.3 Parkeerhulp (vooruit én achteruit) .................................36
6Technische gegevens ...............................................................37
6.1 Gewicht en prestaties....................................................37
6.2 Temperatuursgrenzen batterijcellen ..............................37
6.3 Lader gegevens ............................................................37
7Diagnosemeldingen ..................................................................38
8Garantiebepalingen en wettelijke eisen .....................................40
NEDERLANDS

4
5
1 Gebruikersinstructies
1.1 Onderdelen
1.1.1 Vierkant display / compact display
A Bedieningsunit
B Displayhouder
C Display
NEDERLANDS

5
6
1.1.2 Lader voor batterijpakket in frame
A Oplaadpunt C Lader
B Stekker D Indicatielampje
NEDERLANDS

6
7
1.1.3 Lader voor batterijpakket onder bagagedrager
A
Batterijpakket F Slot
B
Weergave vullingsgraad G Sleutel
C
Oplaadpunt H Stekker
D
Docking station I Lader
E
Contactpunt docking station J Indicatielampje
NEDERLANDS

7
8
1.2 Batterijpakket opladen
Iedere batterij loopt na verloop van tijd leeg. Dit proces heet ‘zelfontlading’.
Wordt de batterij teveel ontladen dan treedt diepteontlading op. Een
diepteontlading kan permanente schade aan het batterijpakket
veroorzaken. Om dit voorkomen is het noodzakelijk dat u deze
laadinstructie nauwkeurig volgt.
De garantie vervalt als diepteontlading geconstateerd wordt.
1.2.1 Opladen
Sluit de lader aan op het batterijpakket als deze niet gebruikt wordt. Het
systeem zorgt er dan voor dat er automatisch (bij)geladen wordt, wanneer
dat noodzakelijk is.
Is het niet mogelijk om het batterijpakket aan de lader te laten, dan mag u
de lader ook verwijderen na een afgeronde lading. Daarbij is het wel
belangrijk dat u minimaal eens per twee maanden de lader aansluit om het
batterijpakket bij te laden om te voorkomen dat diepteontlading optreedt.
Sluit de lader aan op de fiets als deze niet wordt gebruikt. Dit
verhoogt de levensduur van het batterijpakket.

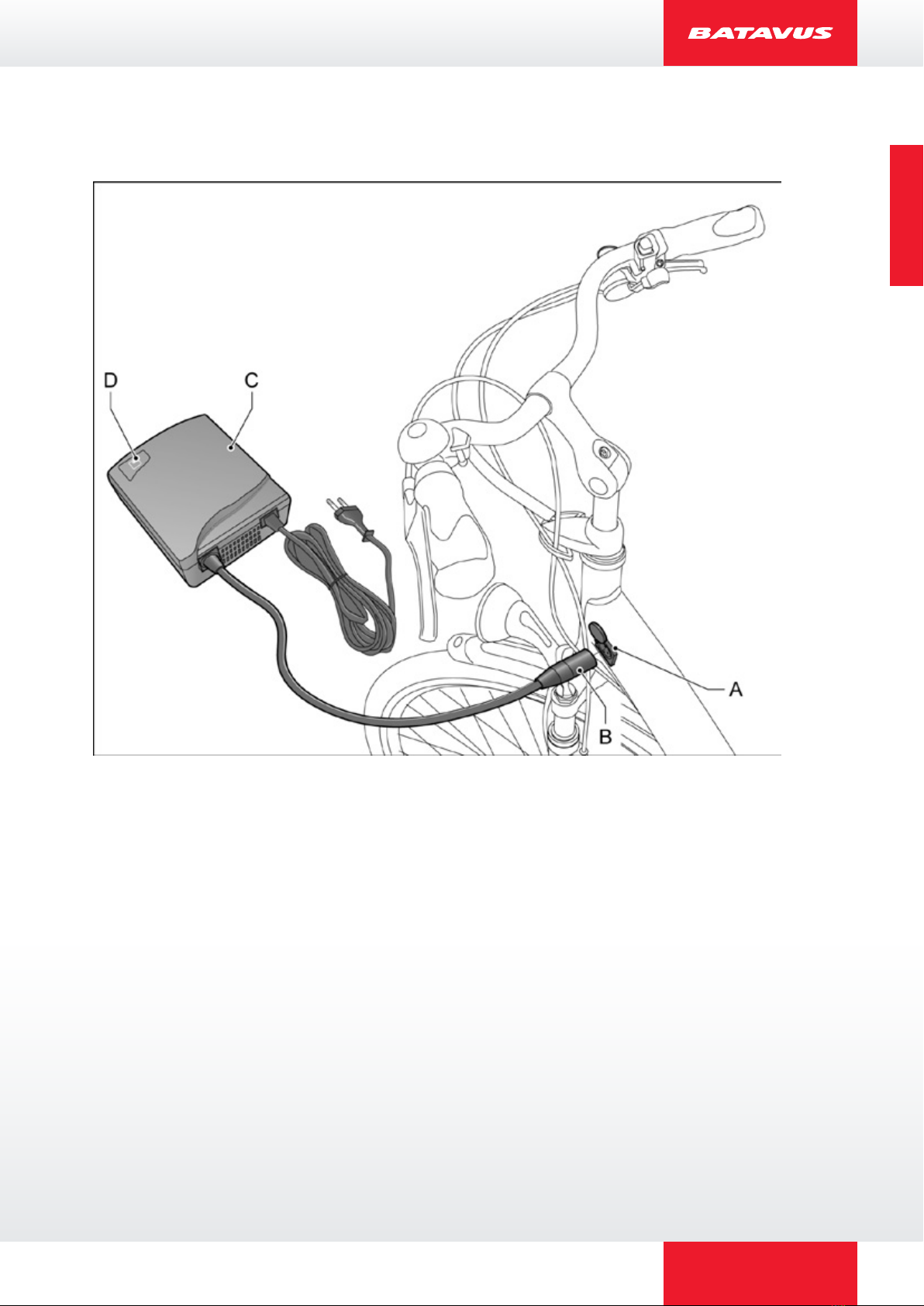

1.2.2 Opladen in frame
1. Controleer of het netsnoer goed is
aangesloten op de lader (A).
2. Sluit de lader (A) aan op de
netspanning. Het groene
indicatielampje (B) gaat branden.
3.
Sluit de stekker (C) van de lader aan op
het contactpunt (D).
4. Verwijder de lader voordat u gaat
fietsen.
NEDERLANDS

8
9

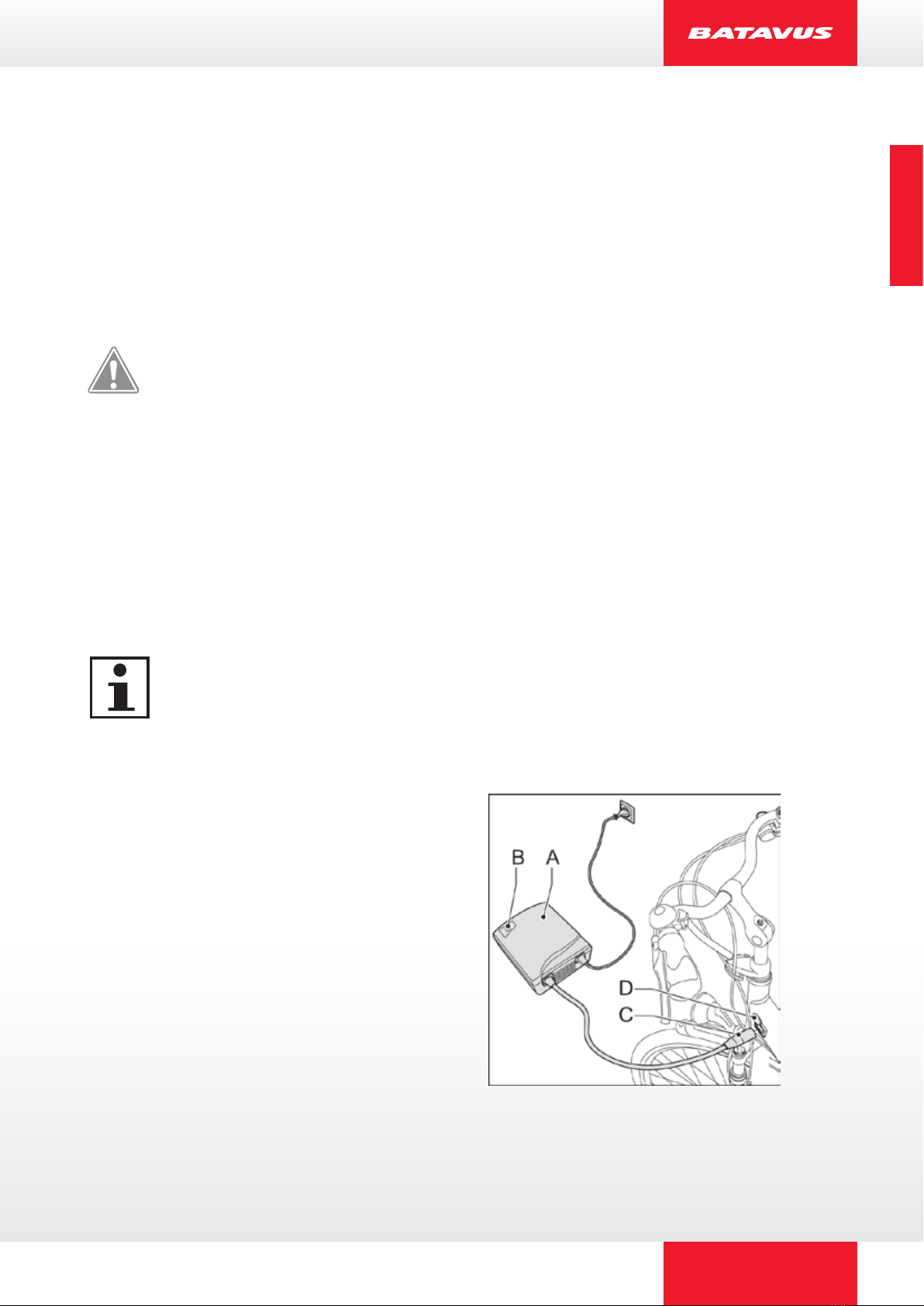

1.2.3 Opladen onder bagagedrager
1.
Controleer of het netsnoer goed is
aangesloten op de lader (A).
2.
Sluit de lader (A) aan op de
netspanning. Het groene
indicatielampje (B) gaat branden.
3.
Sluit de stekker (C) van de lader aan
op het contactpunt (D).
4.
Verwijder de lader voordat u gaat
fietsen.
•
Het batterijpakket kan zowel in de fiets
als daarbuiten opgeladen worden.
•
Druk op de knop (E) om de
vullingsgraad (F) van het batterijpakket
te controleren als deze niet is
ingeschakeld.
1.2.4 Onregelmatig gebruik of langdurige stalling
Als de E-bike langer dan twee maanden niet gebruikt wordt en het niet
mogelijk is om tussentijds bij te laden, moet u eerst het batterijpakket
volledig opladen. Na de afgeronde lading kunt u de zekering verwijderen.
Als de zekering verwijderd is mag het batterijpakket maximaal zes
maanden gestald worden zonder tussentijds opladen.Om de zekering te
verwijderen adviseren wij u contact op te nemen met uw gecertificeerde E-
bike dealer.
NEDERLANDS

9
10
•Het volledig opladen van het batterijpakket duurt 2 tot 3 uur.
•De laadkosten per jaar op basis van 2500 km/jaar (48 km/week)
zijn maximaal €12,-inclusief maximaal €6,-voor de stand-by
tijd (fiets altijd aan de lader).
•Eén volledige lading op basis van een 10 Ah batterij kost €0,09.
Lees de onderstaande waarschuwingen goed door. Uw
fabrikant is niet verantwoordelijk voor ongelukken of storingen
veroorzaakt door oneigenlijk gebruik van (delen van) de E-bike.
•Laad het batterijpakket altijd op met de bij de fiets geleverde
lader. Gebruik geen andere lader.
•Een batterijpakket dat leeg is en niet wordt opgeladen, kan
binnen twee weken een diepteontlading krijgen en hierdoor
defect raken. De garantie vervalt in dat geval.
•Sluit de lader niet aan op de netspanning als de lader niet
gebruikt wordt.
•Ontkoppel de lader van de batterij voordat u gaat fietsen.
•De lader mag niet nat worden.
•Beschadig de lader niet.
•Laad het batterijpakket niet op in de volle zon.
•Laat het batterijpakket niet vallen, dit kan schade veroorzaken
aan de batterij.
•Zorg ervoor dat het batterijpakket binnen de onderstaande
temperatuurgrenzen blijven. Dit verlengt de levensduur en
verhoogt de prestatie van het batterijpakket. Bovendien werkt
het laden of de trapbekrachtiging buiten de temperatuurgrenzen
niet.
Status Minimum [°C] Maximum [°C]
Tijdens opladen -10 +45
Tijdens gebruik -15 +55
Opslag (minstens 80%
vullingsgraad) -10 +35
NEDERLANDS

10
11
1.3 Instructies voor batterijpakket onder
bagagedrager
1.3.1 Batterijpakket plaatsen
1. Verwijder de sleutel uit het slot.

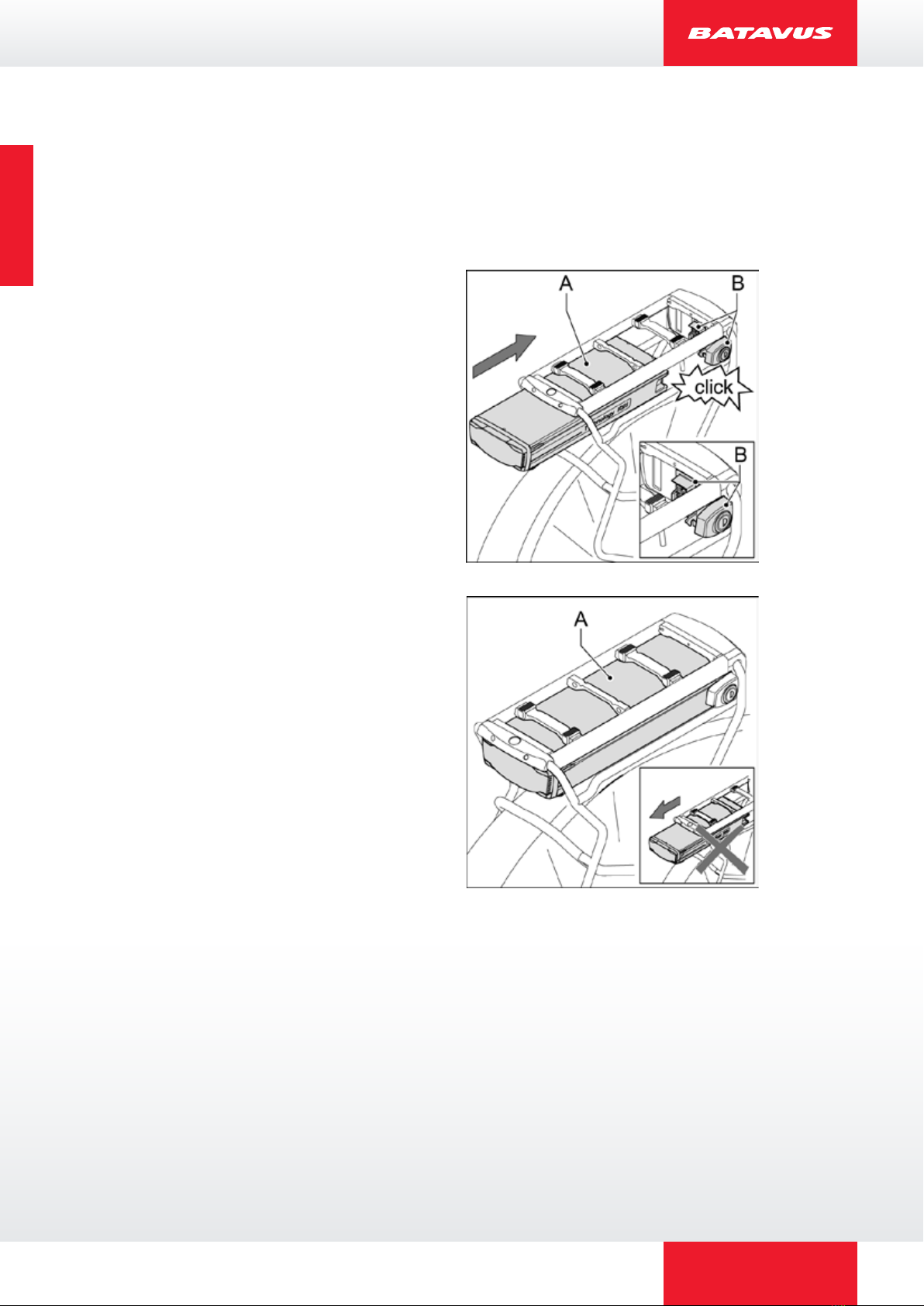

2. Duw het batterijpakket (A) voorzichtig
onder de bagagedrager langs de
geleiding totdat het slot klikt (B).
3. Controleer of het batterijpakket (A)
goed geplaatst is. Een goed geplaatst
batterijpakket kan niet meer zonder
sleutel worden uitgenomen.
NEDERLANDS

11
12
1.3.2 Batterijpakket uitnemen

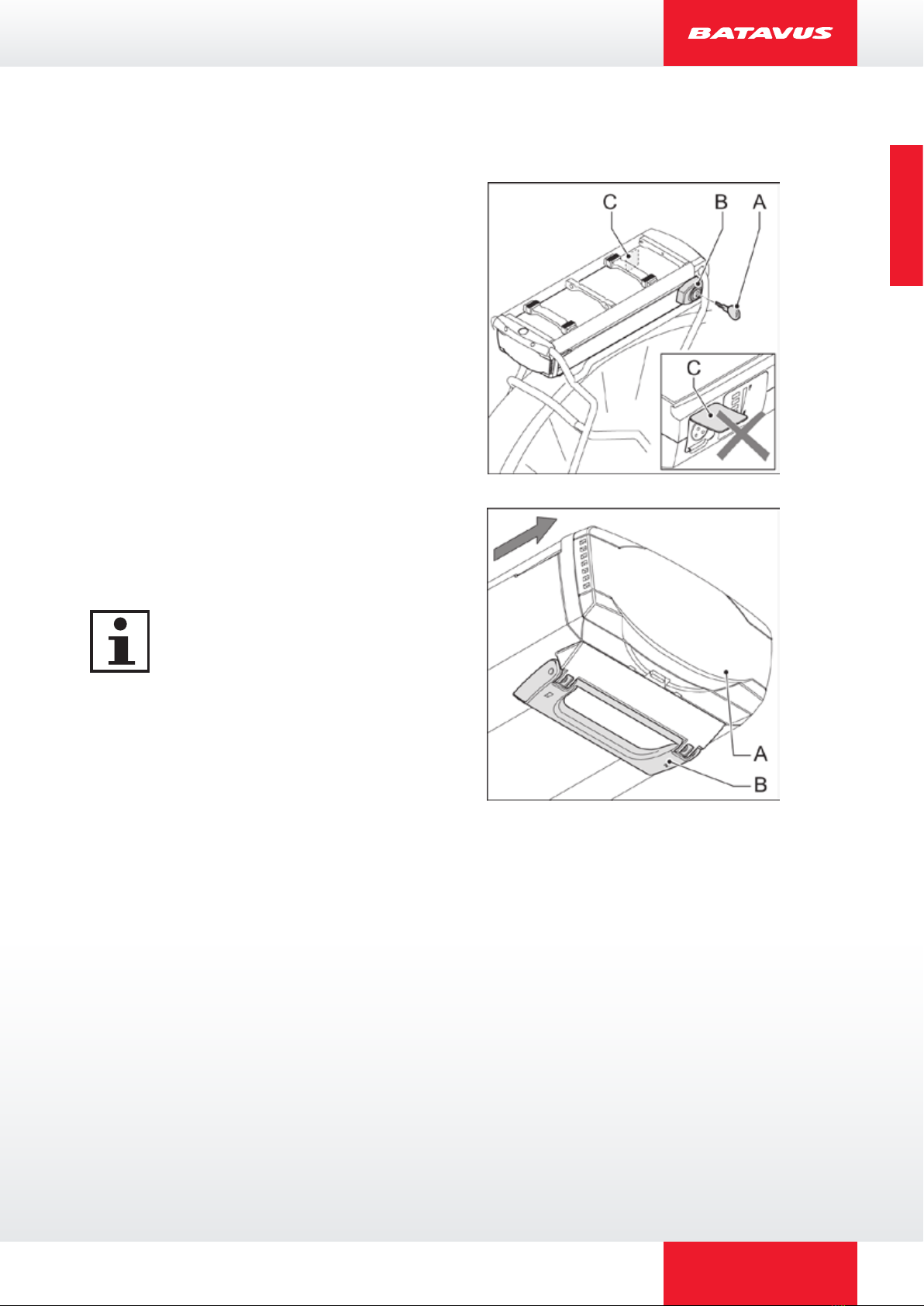

1. Steek de sleutel (A) in het slot (B)
(Deze sleutel is gelijk aan de sleutel
van het fietsslot).
2. Zorg ervoor dat het klepje (C) van de
laadplug dicht zit.
3. Neem het batterijpakket (A) uit de
bagagedrager met behulp van de
hendel (B) aan de onderkant van het
batterijpakket.
•Neem het batterijpakket altijd
uit met twee handen om het
vallen van het batterijpakket te
voorkomen.
•Neem het batterijpakket uit de
bagagedrager wanneer u de
fiets met de auto vervoert.
1.3.3 Beveiliging
Het batterijpakket is uitsluitend te gebruiken op de fiets(en) waarop deze is
geïnstalleerd. Een code in de software zorgt ervoor dat deze op een
andere fiets onbruikbaar is, dat wil zeggen geen trapbekrachtiging levert
(diefstalbeveiliging). U kunt in veel gevallen wel een tweede batterijpakket
voor uw E-bike aanschaffen. Neem hiervoor contact op met uw dealer.
NEDERLANDS

12
13
1.3.4 Trapbekrachtiging
U schakelt het systeem in door op de verlichtingsknop of het pijltje naar
boven te drukken. Wanneer de E-bike niet in gebruik is, zal de
trapbekrachtiging en verlichting na vijf minuten automatisch uitgeschakeld
worden. Vijf minuten later zal het display automatisch in de slaapmodus
raken en geen weergave meer vertonen.
Om het display uit de slaapmodus te krijgen dient op de verlichtingsknop of
het pijltje naar boven te worden gedrukt. Het display raakt ook uit de
slaapmodus indien de fiets in beweging komt.
1.3.5 Diagnosemelding
Als alle LED's knipperen, controleer dan
eerst of het batterijpakket (A) goed is
aangesloten op de docking station (B).
Als de LED’s blijven knipperen, neem dan
contact op met uw dealer.
1.3.6 Verlichting
De verlichting (zowel voor als achter) wordt gevoed door het batterijpakket
en werkt dus uitsluitend wanneer het batterijpakket in de E-bike geplaatst
is. Bij een leeg batterijpakket werkt de motor als een dynamo. Het
achterlicht is bevestigd op het batterijpakket.
Bij eventuele vervanging van het achterlicht adviseren we u contact op te
nemen met uw gecertificeerde E-bike dealer.
NEDERLANDS

13
14
2 Vierkant display
2.1 Losmaken en vastzetten

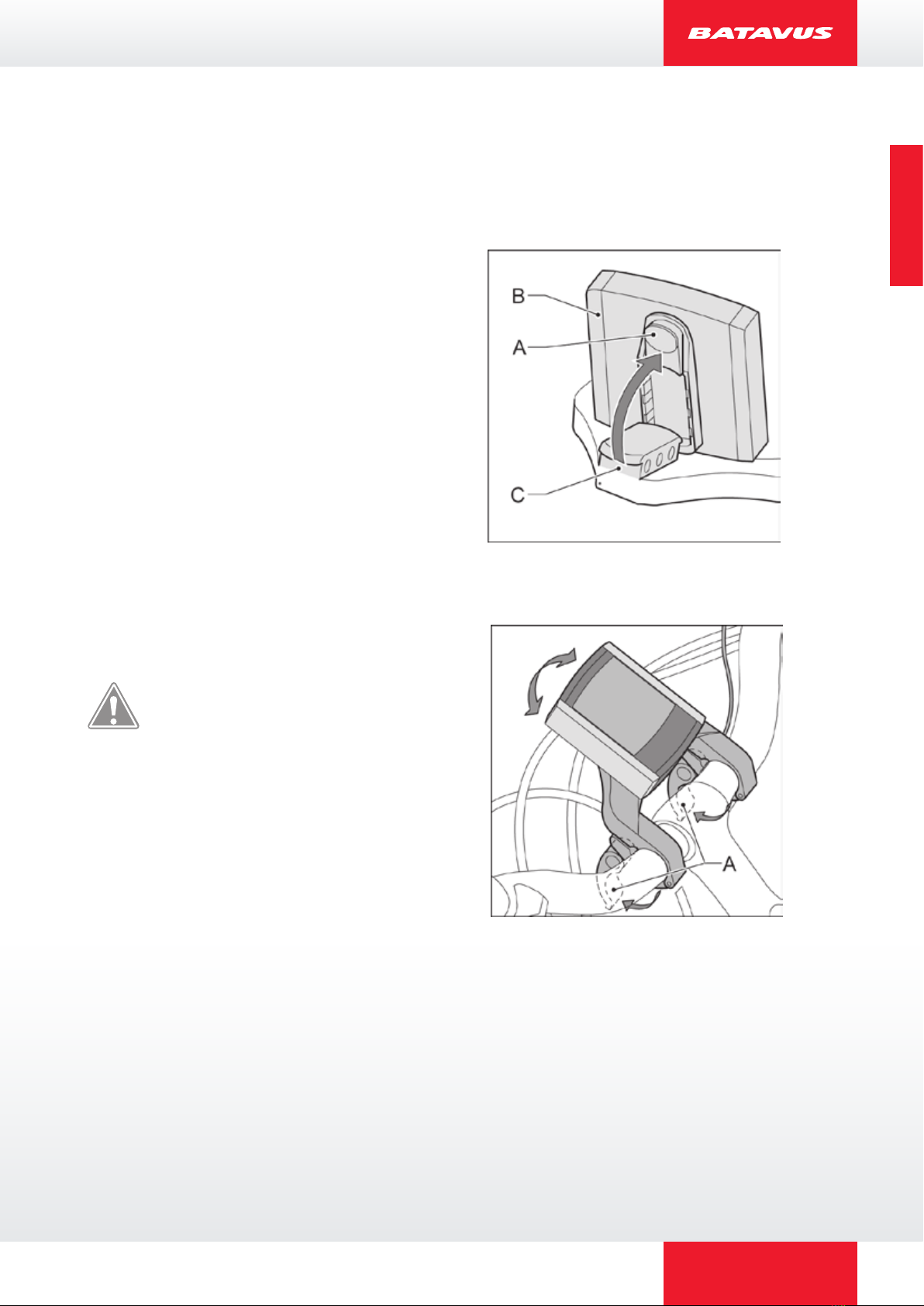

Losmaken: Druk de knop (A) aan de
onderzijde in en verwijder het display (B)
van de displayhouder (C).
Vastzetten: Plaats het display (B) schuin
op de displayhouder (C) en klik het vast in
de vergrendeling.
2.2 Afstellen
Maak de hendels (A) los en verdraai de
displayhouder.
Verwijder het display bij het
stallen en transporteren van de
fiets.
NEDERLANDS

14
15

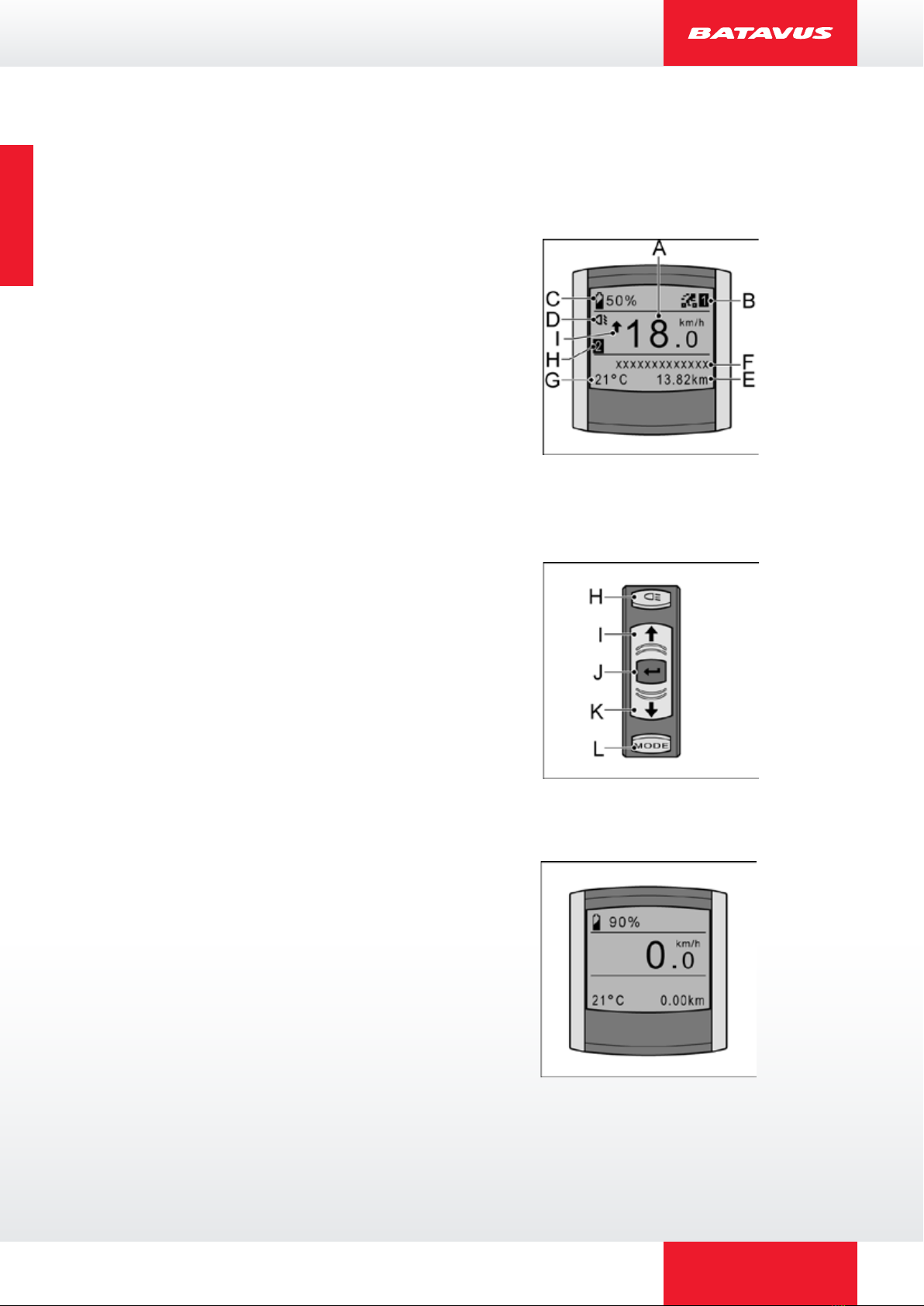

2.3 Knoppen en indicaties
2.3.1 Display
A Huidige snelheid
B Trapbekrachtigingsniveau
C Vullingsgraad batterijpakket
D Verlichting indicatie
E Variabele indicatie
F Omschrijving variabele indicatie
G Temperatuur / Tijd
H
I
Weergave Rit 1 / Rit 2
Gemiddelde snelheid indicatie
2.3.2 Bedieningsunit
H Verlichtingsknop
I Knop omhoog -variabele toepassing
J Set -variabele toepassing
K Knop omlaag -variabele toepassing
L Mode knop -variabele toepassing
2.4 Display inschakelen
Indien op de verlichtingsknop of het pijltje naar
boven wordt gedrukt verschijnt de uitlezing.
NEDERLANDS

15
16
2.5 Ondersteuning instellen

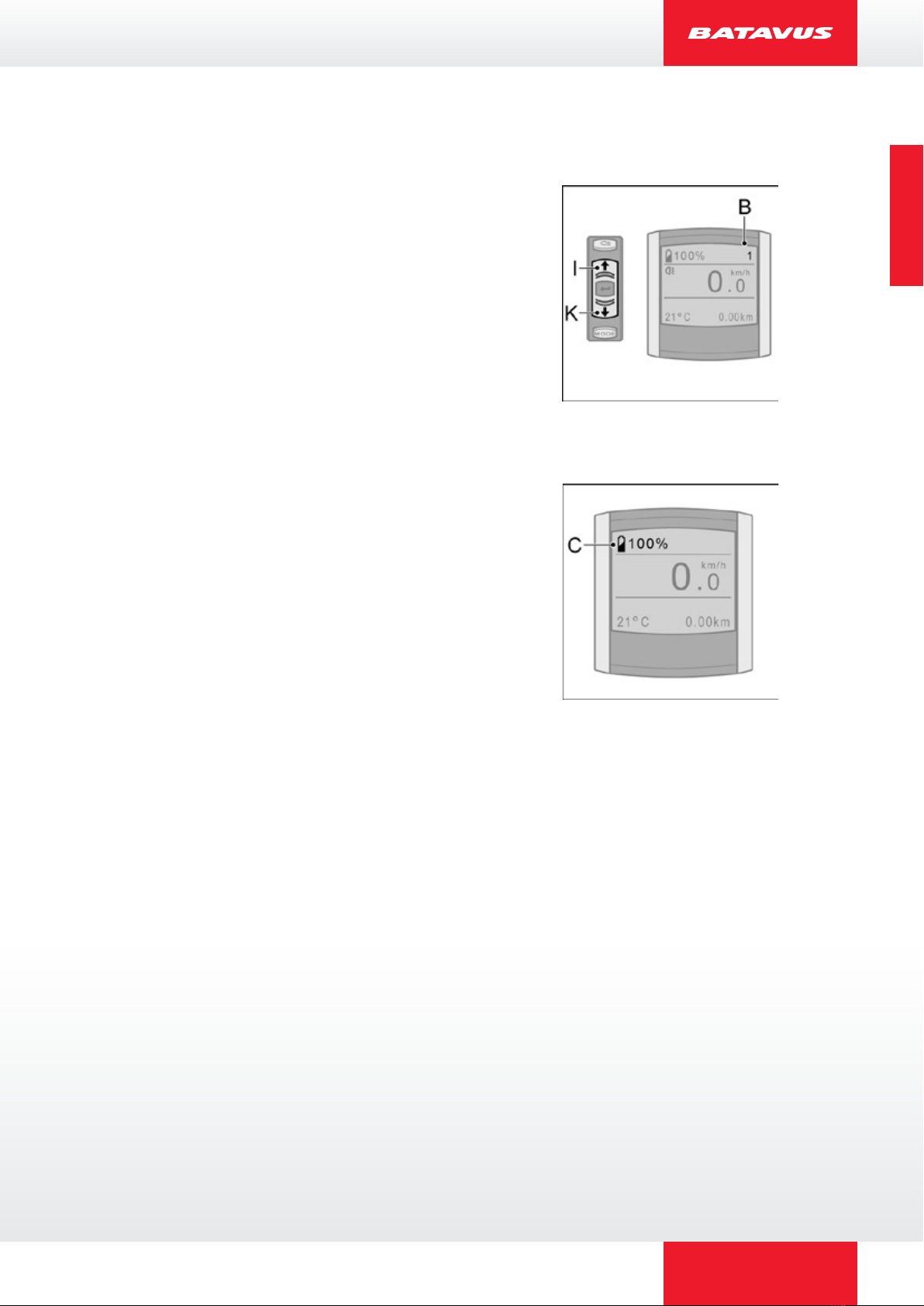

Druk op de knop omhoog (I) of omlaag (K) om de
ondersteuning (B) in te stellen. U heeft de keuze
uit drie standen:
1 ECO
2 NORMAL
3 POWER
2.6 De vullingsgraad
De vullingsgraad (C) geeft de procentuele vulling
van het batterijpakket aan. Dit wordt weergegeven
bij iedere weergave-instelling.
NEDERLANDS

16
17

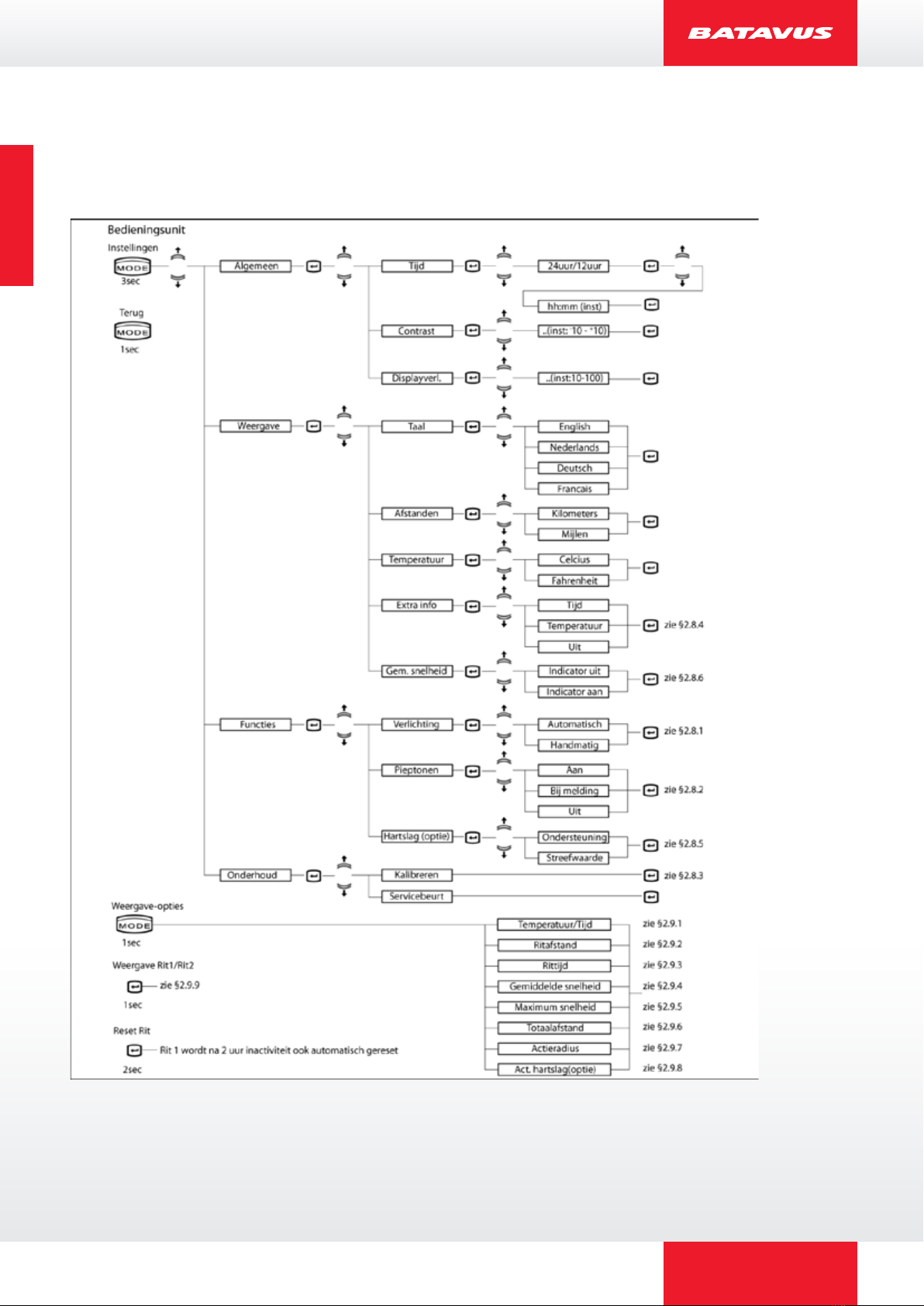

2.7 Menu overzicht
NEDERLANDS

17
18
2.8 Toelichting Menu-instellingen
2.8.1 Verlichting
Onder Verlichting kunt u instellen of u de verlichting automatisch wil laten
inschakelen dit handmatig wilt doen.
Kiest u voor Automatisch, dan schakelt de fietsverlichting automatisch aan
en uit. Een lichtsensor meet voortdurend de hoeveelheid licht en schakelt
aan de hand daarvan de verlichting aan en uit.
Kiest u voor Handmatig, dan schakelt de fietsverlichting uitsluitend aan en
uit wanneer u de verlichtingsknop op de bedieningsunit gebruikt.
2.8.2 Pieptonen
Onder Pieptonen kunt u instellen of en in welke gevallen u pieptonen wilt
horen.
Kiest u voor Aan, dan geeft het display bij een melding op het display vijf
lange pieptonen. Daarnaast hoort u een korte pieptoon bij het indrukken
van de knoppen van de bedieningsunit.
Kiest u voor Bij melding, dan geeft het display bij een melding vijf lange
pieptonen. Uw display geeft bij deze instelling geen pieptonen bij indrukken
van de knoppen van de bedieningsunit.
Kiest u voor Uit, dan geeft het display geen pieptonen bij het bedienen van
de bedieningsunit en ook niet bij meldingen.
2.8.3 Kalibreren
Als de trapbekrachtiging na verloop van tijd afneemt, kan het nodig zijn de
elektronica te kalibreren.
1. Ga naast de fiets staan.
Oefen geen kracht uit op de pedalen.
2. Schakel de verlichting (H) uit.
3. Houdt minimaal twee seconden de
verlichtingsknop vast totdat gemeld wordt dat
de kalibratie is uitgevoerd.
NEDERLANDS

18
19
2.8.4 Extra informatie

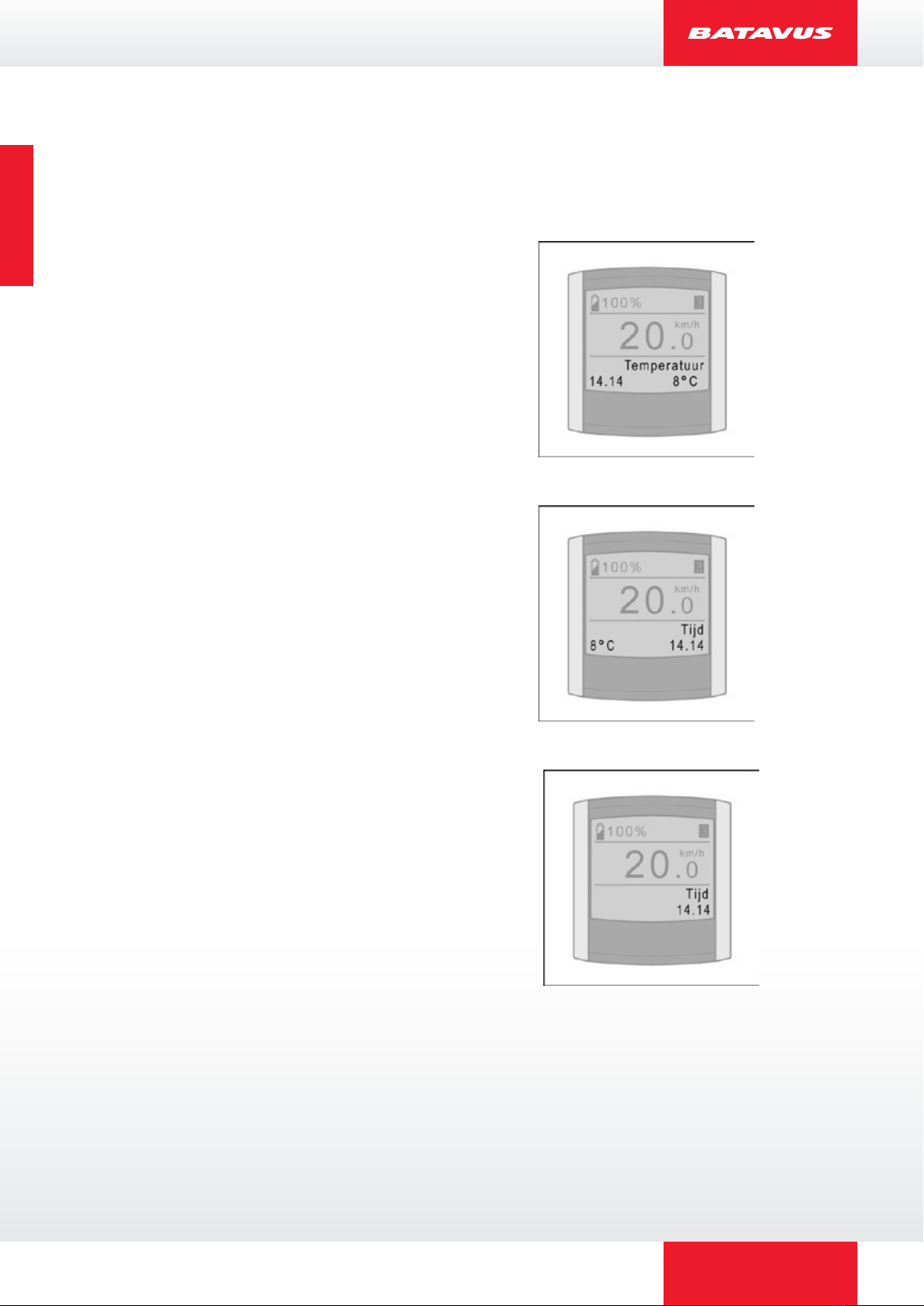

Met deze optie kunt u aangeven of u de extra informatie in het display wilt
zien. De gekozen optie wordt standaard links onderin beeld getoond.
Kiest u voor Tijd, dan wordt de tijd standaard
linksonder in beeld weergegeven.
Temperatuur komt dan onder de weergave opties
te staan (zie
§ 2.9).
Kiest u voor Temperatuur, dan w
ordt de
temperatuur standaard linksonder in beeld
weergegeven. Tijd komt dan onder de weergave
opties te staan (zie
§ 2.9).
Kiest u voor Uit, dan blijft de ruimte onder in beeld
leeg. Zowel Tijd als Temperatuur komen dan onder
de weergave opties te staan (zie
§ 2.9).
NEDERLANDS

19
20
2.8.5 Hartslag (optioneel)
Met deze optie kunt u hartslaginstellingen wijzigen, indien u gebruik maakt
van Hartslagondersteuning. Vraag uw dealer naar de voorwaarden.Met de
optie Ondersteuning kunt u de ondersteuning op basis van uw hartslag in-
of uit schakelen.
Met de optie Streefwaarde kunt u uw gewenste hartslag instellen met
behulp van de pijltjestoetsen. Het trapbekrachtigingsysteem zorgt er
vervolgens voor dat er continu naar de streefwaarde toegewerkt wordt door
meer of juist minder ondersteuning te geven.

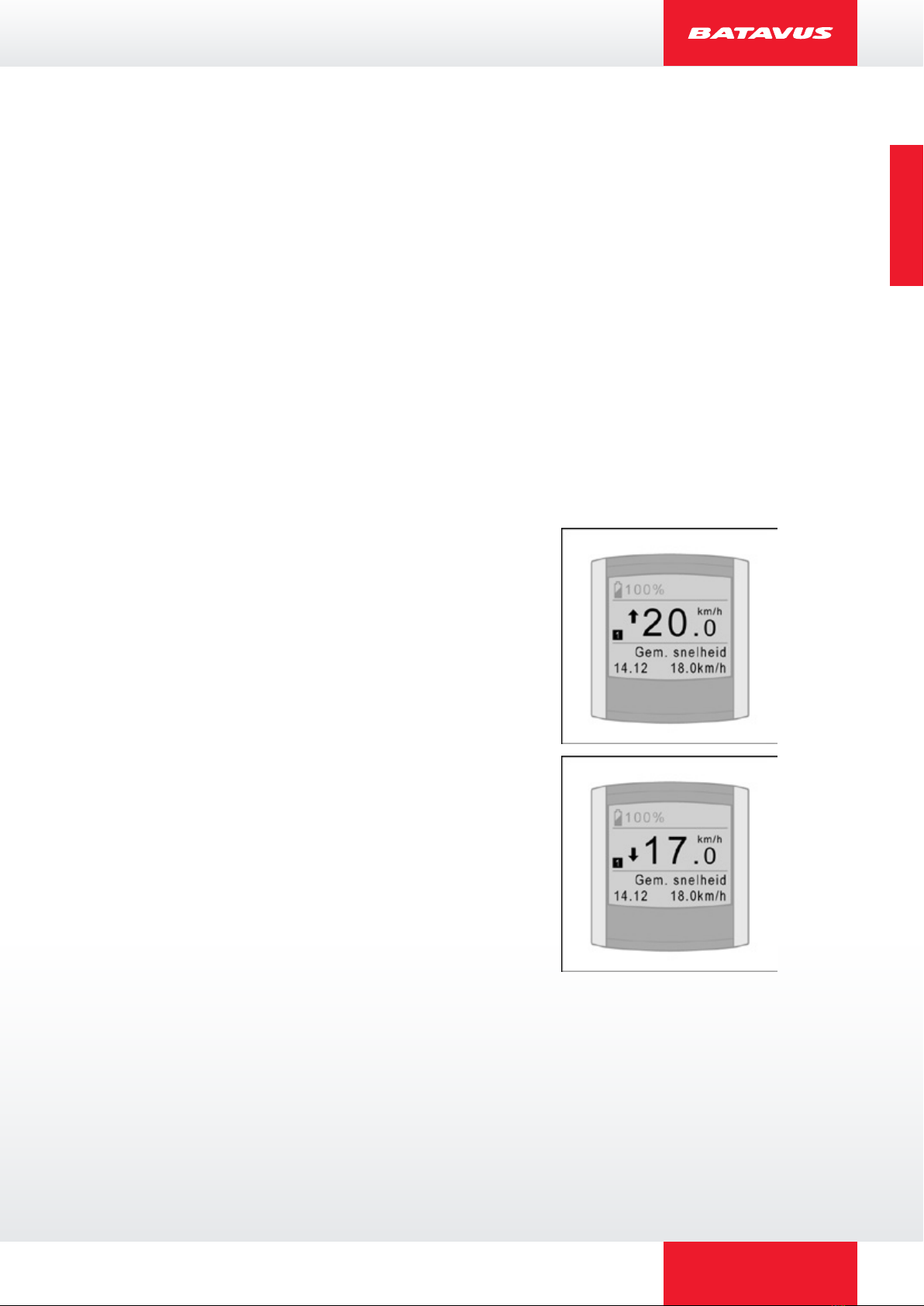

2.8.6 Indicator Gemiddelde snelheid
De indicator voor gemiddelde snelheid geeft tijdens het fietsen aan of de
huidige snelheid boven of onder de gemiddelde snelheid van de rit ligt.
Pijl omhoog betekent: huidige snelheid ligt boven
gemiddelde snelheid van de rit.
Pijl omlaag betekent: huidige snelheid ligt onder
gemiddelde snelheid van de rit.
NEDERLANDS
