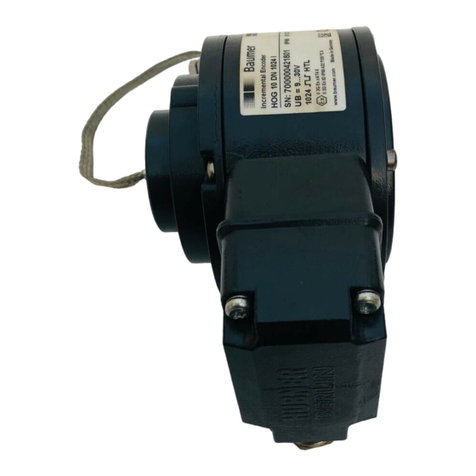

Baumer HUBNER BERLIN HOG 10 Service manual

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (17A2)
HOG 10 + FSL
Kombination
Inkrementaler Drehgeber mit integriertem
mechanischen Fliehkraftschalter
Combination
Incremental encoder with integrated
mechanical centrifugal switch
Montage- und Betriebsanleitung
Mounting and operating instructions
Option Heizung
Option heating
Option M: redundant +
Option EMS: LED

Baumer_HOG10-FSL-T2_II_DE-EN (17A2) MB071.1T2 - 11069399
Inhaltsverzeichnis
Inhaltsverzeichnis
1Allgemeine Hinweise ...................................................................................................................................................1
2Sicherheitshinweise .....................................................................................................................................................3
3Vorbereitung ......................................................................................................................................................................5
3.1 Lieferumfang Gerät ...........................................................................................................................................5
3.2 Lieferumfang Klemmenkasten ....................................................................................................................6
3.3 Zur Montage erforderlich (nicht im Lieferumfang enthalten) .......................................................7
3.4 Zur Demontage erforderlich (nicht im Lieferumfang enthalten) ................................................ 8
3.5 Erforderliches Werkzeug (nicht im Lieferumfang enthalten) .......................................................8
4Montage ................................................................................................................................................................................9
4.1 Schritt 1 ...................................................................................................................................................................9
4.2 Schritt 2 ...................................................................................................................................................................9
4.3 Schritt 3 - Einseitig offene Hohlwelle ................................................................................................... 10
4.4 Schritt 3 - Konuswelle ....................................................................................................................................11
4.5 Schritt 4 ................................................................................................................................................................ 12
4.6 Schritt 5 - Drehmomentstütze .................................................................................................................. 13
4.7 Hinweis zur Vermeidung von Messfehlern ........................................................................................ 14
4.8 Schritt 6 ................................................................................................................................................................ 15
4.9 Montagehinweis ............................................................................................................................................... 16
5Abmessungen ................................................................................................................................................................17
5.1 Einseitig offene Hohlwelle ...........................................................................................................................17
5.2 Einseitig offene Hohlwelle und Option Heizung ..............................................................................17
5.3 Konuswelle ......................................................................................................................................................... 18
5.4 Konuswelle und Option Heizung ............................................................................................................. 18
6Elektrischer Anschluss .......................................................................................................................................... 19
6.1 HOG 10 ................................................................................................................................................................ 19
6.1.1 Kabelanschluss ......................................................................................................................................... 19
6.1.2 Beschreibung der Anschlüsse .......................................................................................................... 22
6.1.3 Ausgangssignale ...................................................................................................................................... 22
6.1.4 Klemmenbelegung .................................................................................................................................. 23
6.1.5 Option EMS (Enhanced Monitoring System): Status LED / Fehlerausgang ............. 24
6.1.6 Option Heizung: Stromanschluss für Heizung .......................................................................... 25
6.1.7 Sensorkabel HEK 8 (Zubehör) .......................................................................................................... 25
6.2 FSL ......................................................................................................................................................................... 26
6.2.1 Kabelanschluss ......................................................................................................................................... 26
6.2.2 Klemmenbelegung .................................................................................................................................. 27
7Demontage ...................................................................................................................................................................... 28
8Zubehör .............................................................................................................................................................................. 32
9Technische Daten ....................................................................................................................................................... 33
9.1 Technische Daten - elektrisch .................................................................................................................. 33
9.2 Technische Daten - elektrisch (Drehgeber) ...................................................................................... 33
9.3 Technische Daten - elektrisch (Fliehkraftschalter) ........................................................................ 33
9.4 Technische Daten - mechanisch ............................................................................................................ 34

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (17A2)
Table of contents
Table of contents
1General notes ...................................................................................................................................................................2
2Security indications .....................................................................................................................................................4
3Preparation .........................................................................................................................................................................5
3.1 Scope of delivery of the device ..................................................................................................................5
3.2 Scope of delivery terminal box ...................................................................................................................6
3.3 Required for mounting (not included in scope of delivery) .......................................................... 7
3.4 Required for dismounting (not included in scope of delivery) ....................................................8
3.5 Required tools (not included in scope of delivery) ........................................................................... 8
4Mounting ..............................................................................................................................................................................9
4.1 Step 1 .......................................................................................................................................................................9
4.2 Step 2 .......................................................................................................................................................................9
4.3 Step 3 - Blind hollow shaft ......................................................................................................................... 10
4.4 Step 3 - Cone shaft .........................................................................................................................................11
4.5 Step 4 .................................................................................................................................................................... 12
4.6 Step 5 - Torque arm ....................................................................................................................................... 13
4.7 How to prevent measurement errors .................................................................................................... 14
4.8 Step 6 .................................................................................................................................................................... 15
4.9 Mounting instruction ...................................................................................................................................... 16
5Dimensions ..................................................................................................................................................................... 17
5.1 Blind hollow shaft ............................................................................................................................................ 17
5.2 Blind hollow shaft and option heating .................................................................................................. 17
5.3 Cone shaft .......................................................................................................................................................... 18
5.4 Cone shaft and option heating ................................................................................................................. 18
6Electrical connection ................................................................................................................................................ 19
6.1 HOG 10 ................................................................................................................................................................ 19
6.1.1 Cable connection ..................................................................................................................................... 19
6.1.2 Terminalsignicance ............................................................................................................................. 22
6.1.3 Output signals ............................................................................................................................................ 22
6.1.4 Terminal assignment .............................................................................................................................. 23
6.1.5 Option EMS (Enhanced Monitoring System): Status LED / Error output ................... 24
6.1.6 Option heating: Power supply for heating ................................................................................... 25
6.1.7 Sensor cable HEK 8 (accessory) ..................................................................................................... 25
6.2 FSL ......................................................................................................................................................................... 26
6.2.1 Cable connection ..................................................................................................................................... 26
6.2.2 Terminal assignment .............................................................................................................................. 27
7Dismounting ................................................................................................................................................................... 28
8Accessories .................................................................................................................................................................... 32
9Technical data ............................................................................................................................................................... 35
9.1 Technical data - electrical ratings ........................................................................................................... 35
9.2 Technical data - electrical ratings (encoder) .................................................................................... 35
9.3 Technical data - electrical ratings (centrifugal switch) ................................................................. 35
9.4 Technical data - mechanical design ...................................................................................................... 36

1 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) MB071.1T2 - 11069399
1Allgemeine Hinweise
Achtung!
Beschädigung des auf dem Gerät bendlichen Siegels führt zu Gewährleistungsverlust.
1Allgemeine Hinweise
1.1 Zeichenerklärung:
Gefahr
Warnung bei möglichen Gefahren
Hinweis zur Beachtung
Hinweis zur Gewährleistung eines einwandfreien Betriebes des Gerätes
i
Information
Empfehlung für die Gerätehandhabung
1.2 Die Kombination HOG 10 + FSL ist ein opto-elektronisches Präzisionsmessgerät und ein
mechanisch wirkendes Schaltgerät, das mit Sorgfalt nur von technisch qualiziertem Per sonal
gehandhabt werden darf.
1.3 Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer
Dauerschmierung ausgestattet sind.
1.4 Der Lagertemperaturbereich des Gerätes liegt zwischen -15 °C bis +70 °C.
1.5 Der Betriebstemperaturbereich des Gerätes liegt zwischen -40 °C bis +100 °C
(>3072 Impulse pro Umdrehung: -25...+100 °C; Option Heizung: -50...+100 °C),
am Gehäuse gemessen.
1.6 EU-Konformitätserklärung gemäß den europäischen Richtlinien.
1.7 Wir gewähren 2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der
Elektroindustrie (ZVEI).
1.8 Wartungsarbeiten sind nicht erforderlich. Das Gerät darf nur wie in dieser Anleitung beschrie-
ben geöffnet werden. Reparaturen, die ein vollständiges Öffnen des Gerätes erfordern, sind
ausschließlich vom Hersteller durchzuführen. Am Gerät dürfen keine Veränderungen vorge-
nommen werden.
1.9 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege-
benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben.
1.10 Alle Bestandteile des Gerätes sind nach länderspezischen Vorschriften zu entsorgen.
i

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) 2
General notes 1
1General notes
1.1 Symbol guide:
Danger
Warnings of possible danger
General information for attention
Informations to ensure correct device operation
i
Information
Recommendation for device handling
1.2 The combination HOG 10 + FSL is an opto electronic precision measurement device and a
mechanically operated switching device which must be handled with care by skilled personnel
only.
1.3 The expected service life of the device depends on the ball bearings, which are equipped with a
permanent lubrication.
1.4 The storage temperature range of the device is between -15 °C and +70 °C.
1.5 The operating temperature range of the device is between -40 °C and +100 °C
(>3072 pulses per revolution: -25...+100 °C; Option heating: -50...+100 °C),
measured at the housing.
1.6 EU Declaration of Conformity meeting to the European Directives.
1.7 We grant a 2-year warranty in accordance with the regulations of the ZVEI (Central Association
of the German Electrical Industry).
1.8 Maintenance work is not necessary. The device may be only opened as described in this instruc-
tion. Repair work that requires opening the device completely must be carried out by the manu-
facturer. Alterations of the device are not permitted.
1.9 In the event of queries or subsequent deliveries, the data on the device type label must be
quoted, especially the type designation and the serial number.
1.10 Device components are to be disposed of according to the regulations prevailing in the re-
spective country.
Warning!
Damaging the seal on the device invalidates warranty.
i

3 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) MB071.1T2 - 11069399
2Sicherheitshinweise
2Sicherheitshinweise
2.1 Verletzungsgefahr durch rotierende Wellen
Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden.
• Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen.
2.2 Zerstörungsgefahr durch elektrostatische Auadung
Die elektronischen Bauteile im Gerät sind empndlich gegen hohe Spannungen.
• Steckkontakte und elektronische Komponenten nicht berühren.
• Ausgangsklemmen vor Fremdspannungen schützen.
• Maximale Betriebsspannung nicht überschreiten.
2.3 Zerstörungsgefahr durch mechanische Überlastung
Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen.
• Die Beweglichkeit des Gerätes niemals einschränken. Unbedingt die Montagehinweise beach-
ten.
• Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten.
2.4 Zerstörungsgefahr durch mechanischen Schock
Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung der Abtastung führen.
• Niemals Gewalt anwenden. Bei sachgemäßer Montage lässt sich alles leichtgängig zusam-
menfügen.
• Für die Demontage geeignetes Abziehwerkzeug benutzen.
2.5 Zerstörungsgefahr durch Verschmutzung
Schmutz kann im Gerät zu Kurzschlüssen und zur Beschädigung der Abtastung führen.
• Während aller Arbeiten am Gerät auf absolute Sauberkeit achten.
• Niemals Öl oder Fett in das Innere des Gerätes gelangen lassen.
2.6 Zerstörungsgefahr durch klebende Flüssigkeiten
Klebende Flüssigkeiten können die Abtastung und die Kugellager beschädigen. Die Demontage
eines mit der Achse verklebten Gerätes kann zu dessen Zerstörung führen.
2.7 Explosionsgefahr
Das Gerät nicht in Bereichen mit explosionsgefährdeten bzw. leicht entzündlichen Mate-rialien
verwenden. Durch eventuelle Funkenbildung können diese leicht Feuer fangen und/oder explo-
dieren.

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) 4
Security indications 2
2Security indications
2.1 Risk of injury due to rotating shafts
Hair and clothes may become tangled in rotating shafts.
• Before all work switch off all voltage supplies and ensure machinery is stationary.
2.2 Risk of destruction due to electrostatic charge
Electronic parts contained in the device are sensitive to high voltages.
• Do not touch plug contacts or electronic components.
• Protect output terminals against external voltages.
• Do not exceed maximum voltage supply.
2.3 Risk of destruction due to mechanical overload
Rigid mounting may give rise to constraining forces.
• Never restrict the freedom of movement of the device. The mounting instructions must be
followed.
• Itisessentialthatthespeciedclearancesand/oranglesareobserved.
2.4 Risk of destruction due to mechanical shock
Violent shocks, e. g. due to hammer impacts, can lead to the destruction of the sensing system.
• Never use force. Mounting is simple when correct procedure is followed.
• Use suitable puller for dismounting.
2.5 Risk of destruction due to contamination
Dirt penetrating inside the device can cause short circuits and damage the sensing system.
• Absolute cleanliness must be maintained when carrying out any work on the device.
• Never allow lubricants to penetrate the device.
2.6 Risk of destruction due to adhesive uids
 Adhesive uids can damage the sensing system and the ball bearings. Dismounting a device,
secured to a shaft by adhesive may lead to the destruction of the device.
2.7 Explosion risk
Do not use the device in areas with explosive and/or highly infammable materials. They may ex-
plode and/or catch fre by possible spark formation.

5 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) MB071.1T2 - 11069399
3Vorbereitung / Preparation
3Vorbereitung
3.1 Lieferumfang Gerät
3Preparation
3.1 Scope of delivery of the device
6 7
5
4
8
2
11
1
1414
15
12
12
13
1) 2) 2) 3)
1Gehäuse HOG 10
2Gehäuse FSL
3Einseitig offene Hohlwelle oder Konuswelle
mit Schlüsseläche SW 13 mm
4
Spannelement (nur bei einseitig offener Hohlwelle)
5Stützblech für Drehmomentstütze
6Sechskantschraube M6x18 mm,
ISO 4017, SW 10 mm
7Scheibe B6, ISO 7090
8Selbstsichernde Mutter M6,
ISO 10511, SW 10 mm
9Rotor FSL
10 Torxschraube M4x12 mm
11 Erdungsband ~230 mm lang
12 Klemmenkasten HOG 10
13 Klemmenkasten FSL
14 Option EMS: Status LED 2) 3),
siehe Abschnitt 6.1.5.
15 Option Heizung, siehe Abschnitt 6.1.6.
1) Option M: Redundante Abtastung HOG 10.2 M+ FSL
2) Option EMS: HOG 10.2 + FSL
3) Option M + EMS: HOG 10.2 M + FSL
1Housing HOG 10
2Housing FSL
3Blind hollow shaft or cone shaft
withspannerat13mma/f
4Clamping element (only for blind hollow shaft)
5Support plate for torque arm
6Hexagon screw M6x18 mm,
ISO 4017, 10 mm a/f
7Washer B6, ISO 7090
8Self-locking nut M6,
ISO 10511, 10 mm a/f
9Rotor FSL
10 Torx screw M4x12 mm
11 Earthing strap, length ~230 mm
12 Terminal box HOG 10
13 Terminal box FSL
14 Option EMS: Status LED
2) 3)
,
see section 6.1.5.
15 Option heating, see section 6.1.6.
1) Option M: Redundant sensing HOG 10.2 M+ FSL
2) Option EMS: HOG 10.2 + FSL
3) Option M + EMS: HOG 10.2 M + FSL
9 10 2
3

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) 6
Vorbereitung / Preparation 3
12a 12b
12c
13a
13d
13b
13c
12d12e
3.2 Lieferumfang Klemmenkasten 3.2 Scope of delivery terminal box
12a
Klemmenkastendeckel HOG 10
12b
Torx-/Schlitzschraube M4x32 mm (A2)
12c
Kabelverschraubung M20x1,5
für Kabel ø5-13 mm
12d
Anschlussplatine HOG 10,
siehe Abschnitt 6.1.1.3 und 6.1.4.
12e
Torx-/Schlitzschraube M3x10 mm
12f
D-SUB Stecker am Gerätegehäuse
13a
Klemmenkastendeckel FSL
13b
Torx-/Schlitzschraube M4x32 mm (A2)
13c
Kabelverschraubung M20x1,5
für Kabel ø5-13 mm
13d
Anschlussklemmen FSL,
siehe Abschnitt 6.2.1.2 und 6.2.2.
1) Option M: Redundante Abtastung HOG 10.2 M+ FSL
12a
Terminal box cover HOG 10
12b
Torx/slotted screw M4x32 mm (A2)
12c
Cable gland M20x1.5
for cable ø5-13 mm
12d
Connecting board HOG 10,
see section 6.1.1.3 and 6.1.4.
12e
Torx/slotted screw M3x10 mm
12f
D-SUB connector (male) on the device housing
13a
Terminal box cover FSL
13b
Torx/slotted screw M4x32 mm (A2)
13c
Cable gland M20x1.5
for cable ø5-13 mm
13d
Connecting terminal FSL,
see section 6.2.1.2 and 6.2.2.
1) Option M: Redundant sensing HOG 10.2 M+ FSL
12f
12a 12f
1) 1)
-

7 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) MB071.1T2 - 11069399
3Vorbereitung / Preparation
3.3 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
3.3 Required for mounting
(not included in scope of delivery)
16 Drehmomentstütze, als Zubehör erhältlich:
Bestellnummer Länge L, Version
11043628 67-70 mm, Standard
11004078 125 (±5) mm 4), Standard
11002915 440 (+20/-15) mm 5), Standard
11054917 67-70 mm, isoliert
11072795 125 (±5) mm 4), isoliert
11082677 440 (+20/-15) mm 5), isoliert
11054918 67-70 mm, rostfreier Stahl
11072787 125 (±5) mm 4), rostfrei
11072737 440 (+20/-15) mm 5), rostfrei
17 Sensorkabel HEK 8,
als Zubehör erhältlich, siehe Abschnitt 6.1.7.
18 Anschlusskabel für FSL
19 Montageset als Zubehör erhältlich,
Bestellnummer 11077197, bestehend aus:
19a
Gewindestange M6 (1.4104), Länge variabel
(≤210 mm)
19b
Scheibe B6,4, ISO 7090 (A2)
19c
Selbstsichernde Mutter M6,
ISO 10511 (A2), SW 10 mm
19d
Zylinderschraube M6x8, ISO 1207 (Ms)
für Erdungsband
19e
Scheibe B6,4, ISO 7090 (Ms)
für Erdungsband
20
Montage-/Demontageset als Zubehör erhältlich,
Bestellnummer 11077087, bestehend aus:
20a
Federring 6, DIN 7980
20b
Zylinderschraube M6x30, ISO 4762 (A2)
4) Kürzbar auf ≥71 mm
5) Kürzbar auf ≥131 mm
16 Torque arm, available as accessory:
Order number Length L, version
11043628 67-70 mm, standard
11004078 125 (±5) mm 4), standard
11002915 440 (+20/-15) mm 5), standard
11054917 67-70 mm, insulated
11072795 125 (±5) mm 4), insulated
11082677 440 (+20/-15) mm 5), insulated
11054918 67-70 mm, stainless steel
11072787 125 (±5) mm 4), stainless
11072737 440 (+20/-15) mm 5), stainless
17 Sensor cable HEK 8,
available as accessory, see section 6.1.7.
18 Connecting cable for FSL
19 Mounting kit available as accessory,
order number 11077197, including:
19a
Thread rod M6 (1.4104), length variabel
(≤210mm)
19b
Washer B6.4, ISO 7090 (A2)
19c
Self-locking nut M6,
ISO 10511 (A2), 10 mm a/f
19d
Cylinder screw M6x8, ISO 1207 (Ms)
for earthing strap
19e
Washer B6.4, ISO 7090 (Ms)
for earthing strap
20
Mounting/dismounting kit available as accessory,
order number 11077087, including:
20a
Spring washer 6, DIN 7980
20b
Cylinder screw M6x30, ISO 4762 (A2)
4) Canbeshortenedto≥71mm
5) Canbeshortenedto≥131mm
16
19a
19e 19d
19b 19c
20a 20b
17 18
3x 3x
19
20
L

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) 8
Vorbereitung / Preparation 3
3.4 Zur Demontage erforderlich
(nicht im Lieferumfang enthalten)
3.4 Required for dismounting
(not included in scope of delivery)
20
Montage-/Demontageset als Zubehör erhältlich,
Bestellnummer 11077087, bestehend aus:
20c
Gewindestift M6x10, ISO 7436 (5,8 Vzk)
20d
Zylinderschraube M8x45, ISO 4762 (A2)
20
Mounting/dismounting kit available as accessory,
order number 11077087, including:
20c
Setscrew M6x10, ISO 7436 (5.8 Vzk)
20d
Cylinder screw M8x45, ISO 4762 (A2)
3.5 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
3.5 Required tools
(not included in scope of delivery)
21 Werkzeugset als Zubehör erhältlich,
Bestellnummer: 11068265 21 Tool kit available as accessory, order number: 11068265
5 und 6 mm
1,6x8,0 mm und 0,8x4 mm
10 (2x), 13 und 22 mm
TX 10, TX 20
5 und 6 mm
1.6x8.0 mm and 0.8x4 mm
10 (2x), 13 and 22 mm
TX 10, TX 20
20
20c 20d

4Montage / Mounting
9 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) MB071.1T2 - 11069399
4.2 Schritt 2 4.2 Step 2
4Montage
4.1 Schritt 1
4Mounting
4.1 Step 1
16 *
87*
**
210 **
* Siehe Seite 5 oder 7
See page 5 or 7
6
Zul. Anzugsmoment
Max. tightening torque
Mt= 2-3 Nm
10 mm
10 mm
TX 20

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) 10
Montage / Mounting 4
4.3 Schritt 3 - Einseitig offene Hohlwelle 4.3 Step 3 - Blind hollow shaft
Antriebswelle einfetten! Lubricate drive shaft!
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser zu einem Winkelfehler
führen kann, siehe Abschnitt 4.7.
Rundlauffehler verursachen Vibratio-
nen, die die Lebensdauer des Gerätes
verkürzen können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error, see
section 4.7.
Runouts can cause vibrations, which
can shorten the service life of the
device.
L
ød
h6
Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
4*
M6
ød1
ødh6
L
53 mm
(35 mm bei/at ød = 20 mm)
16 mm
5
4
*
*
* Siehe Seite 5
See page 5
ødh6 ød1 L
16 mm ≥ ø20 mm 52 mm (40-52 mm)
20 mm ≥ ø25 mm 34 mm (25-34 mm)

4Montage / Mounting
11 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) MB071.1T2 - 11069399
4.4 Step 3 - Cone shaft4.4 Schritt 3 - Konuswelle
Antriebswelle einfetten! Lubricate drive shaft!
20 mm
1:10
Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser zu einem Winkelfehler
führen kann, siehe Abschnitt 4.7.
Rundlauffehler verursachen Vibratio-
nen, die die Lebensdauer des Gerätes
verkürzen können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error, see
section 4.7.
Runouts can cause vibrations, which
can shorten the service life of the
device.
ø17JS8 mm

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) 12
Montage / Mounting 4
4.5 Schritt 4 4.5 Step 4
Zul. Anzugsmoment
einseitig offene Hohlwelle:
Max. tightening torque
blind hollow shaft:
Mt= 6 Nm
Zul. Anzugsmoment
Konuswelle:
Max. tightening torque
cone shaft:
Mt= 3-4 Nm
20b20a
19a
19e 19d
19c19b
**
* **
**
* Siehe Seite 7
See page 7
13 mm
5 mm
10 mm
1.6x8 mm
16 *
19b 19b
16
21b
* *
*
*
19c
*

4Montage / Mounting
13 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) MB071.1T2 - 11069399
4.6 Schritt 5 - Drehmomentstütze 4.6 Step 5 - Torque arm
15°
15°
9°
9°
9°
9°
L1
L2 (≥L1)
Die Montage der Drehmomentstütze
sollte spielfrei erfolgen. Ein Spiel von
beispielsweise ±0,03 mm entspricht
einem Rundlauffehler des Gerätes von
0,06 mm, was zu einem großen Winkel-
fehler führen kann, siehe Abschnitt 4.7.
The torque arm should be mounted
free from clearance. A play of just
±0.03 mm, results in a runout of the
device of 0.06 mm. That may lead to a
large angle error, see section 4.7.

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) 14
Montage / Mounting 4
4.7 Hinweis zur Vermeidung von Messfehlern
Für einen einwandfreien Betrieb des
Gerätes ist eine korrekte Montage, ins-
besondere auch der Drehmomentstütze,
notwendig, wie beschrieben in Abschnitt
4.1 bis 4.6.
Der Rundlauffehler der Motorwelle sollte
möglichst nicht mehr als 0,2 mm (0,03
mm empfohlen) betragen, da hierdurch
Winkelfehler verursacht werden.
Solche Winkelfehler können durch einen
größeren Abstand L1 reduziert werden 6).
Dabei ist zu beachten, dass die Länge L2
der Drehmomentstütze, siehe Abschnitt
4.6, mindestens gleich L1 sein sollte 7).
Der Winkelfehler kann wie folgt berechnet
werden:
Δρmech = ± 90°/π · R/L1
mit R: Rundlauffehler in mm
L1: Abstand der Drehmomentstütze
zum Gerätemittelpunkt in mm
Berechnungsbeispiel:
Für R= 0,06 mm und L1 = 69,5 mm ergibt
sich ein Winkelfehler Δρmech von ± 0,025°.
Weitere Informationen erhalten Sie
unter der Telefon-Hotline
[phone]
i
4.7 How to prevent measurement errors
To ensure that the device operates cor-
rectly, it is necessary to mount it accurately
as described in section 4.1 to 4.6, which in-
cludes correct mounting of the torque arm.
The radial runout of the drive shaft should
not exceed 0.2 mm (0.03 mm recom-
mended), if at all possible, to prevent an
angle error.
An angle error may be reduced by in-
creasing the length of L1 6). Make sure
that the length L2 of the torque arm,
see section 4.6, is at least equal to L1 7).
The angle error can be calculated as fol-
lows:
Δρmech=±90°/π·R/L1
with R: Radial runout in mm
L1: Distance of the torque arm to the
center point of the device in mm
Example of calculation:
For R= 0.06 mm and L1 = 69.5 mm the re-
sulting angle error Δρmech equals ± 0.025°.
For more information,
call the telephone hotline at
[phone]
i
6) Auf Anfrage sind hierzu verschiedene Stützbleche für die
Drehmomentstütze erhältlich.
7) Wenn L2 < L1 muss mit der Länge L2 gerechnet werden.
6) For this different support plates for the torque arm are
available on request.
7) If L2 < L1, L2 must be used in the calculation formula.

4Montage / Mounting
15 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) MB071.1T2 - 11069399
4.8 Schritt 6 4.8 Step 6
210 **
Zul. Anzugsmoment
Max. tightening torque
Mt= 2-3 Nm
Ansicht D
View D
Ansicht D
Schieberstellung
View D
Slider position
TX 20
* Siehe Seite 5
See page 5

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) 16
Montage / Mounting 4
4.9 Montagehinweis 4.9 Mounting instruction
Wir empfehlen, das Gerät so zu mon-
tieren, dass der Kabelanschluss kei-
nem direkten Wassereintritt ausge-
setzt ist.
i
i
It is recommended to mount the de-
vice with cable connection facing
downward and being not exposed to
water.

17 Baumer_HOG10-FSL-T2_II_DE-EN (17A2) MB071.1T2 - 11069399
105.5
5Abmessungen
5.1 Einseitig offene Hohlwelle
(74022, 74029, 74035, 74653)
5Dimensions
5.1 Blind hollow shaft
(74022, 74029, 74035, 74653)
All dimensions in millimeters (unless otherwise stated)
Positive Drehrichtung
Positive rotating direction
Positive Drehrichtung
Positive rotating direction
Um 90° versetzt gezeichnet
Drawing 90° rotated
Um 90° versetzt gezeichnet
Drawing 90° rotated
5Abmessungen / Dimensions
Stromanschluss,
siehe Abschnitt 6.4.
Power supply,
see section 6.4.
5.2 Einseitig offene Hohlwelle und Option
Heizung
(74649, 74665)
5.2 Blind hollow shaft and option heating
(74649, 74665)
Zubehör
Accessory
Zubehör
Accessory
Option
13 mm
13 mm
ødH7 L1 L2
16 53 65.5
20 35 51.5
LED 2)
LED 3)
Option M:
redundant
2) Option EMS
3) Option M + EMS
