BELINEA 10 30 50 User manual

cyan magenta yellow black
Belinea 10 30 50
40,6 cm
viewable image

Bedienungsanleitung - 1
DEUTSCH
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
Belinea 10 30 50
DEUTSCH ENGLISH FRANÇAIS
DEUTSCH 1 ~ 8
ENGLISH 9 ~ 14
FRANÇAIS 15~ 20

2 - Belinea 10 30 50
DEUTSCH
EINLEITUNG
Herzlichen Glückwunsch zu Ihrem neuen Belinea-
Monitor. Sie haben sich für einen innovativen Hersteller
entschieden, der High-Tech-Monitore mit sehr hohem
Qualitätsniveau fertigt.
Wir sind sicher, daß dieser Monitor Ihre Erwartungen er-
füllt und daß Sie mit ihm einen zuverlässigen Partner ge-
winnen.
Dieses Handbuch wird Sie mit der Installation und der
Bedienung des Belinea-Monitors vertraut machen. Se-
hen Sie diese Anleitung auch dann kurz durch, wenn Ih-
nen die Bedienung eines Monitors bereits vertraut ist.
Der Hersteller des Monitors hat alle Sorgfalt walten las-
sen, um in diesem Handbuch korrekte und akkurate In-
formationen zu geben. Für möglicherweise vorhandene
Fehler kann jedoch keine Haftung übernommen werden.
Weiterhin übernimmt der Hersteller keine Garantie dafür,
daß die Hardware den von Ihnen gewünschten Zweck
erfüllt. Für Hinweise auf vorhandene Fehler, Ihre Verbes-
serungsvorschläge und Kritik ist der Hersteller stets dank-
bar.
© Copyright 1999
MAXDATA Computer GmbH, 45768 Marl
Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf in
irgendeiner Form (Druck, Fotokopie, Mikrofilm oder andere Ver-
fahren) ohne vorherige schriftliche Genehmigung des Herstel-
lers reproduziert oder unter Verwendung elektronischer Syste-
me verarbeitet, vervielfältigt oder verbreitet werden.
Änderungen, die dem technischen Fortschritt dienen, bleiben
vorbehalten. Belinea ist ein international eingetragenes
Warenzeichen. Andere Markennamen können eingetragene Wa-
renzeichen sein und müssen als solche behandelt werden.
Umweltschutz ist auch unsere Aufgabe: Dieses Handbuch wurde von der ersten bis zur letzten
Seite auf einem Papier gedruckt, bei dessen Herstellung keinerlei Chlor mehr verwendet wird.
INHALTSVERZEICHNIS
Einleitung .................................................................... 2
Eigenschaften im Überblick ........................................ 3
Auspacken und Aufstellen .......................................... 3
Anschließen und Inbetriebnehmen .............................. 4
Bildeinstellung über das OSD-Menü ........................... 4
Funktionen des OSD-Menüs ...................................... 5
Standard- und benutzerdefinierte Grafikmodi .............. 6
Pflege des Monitors .................................................... 6
Stromsparfunktionen ................................................... 7
Technische Daten ....................................................... 7

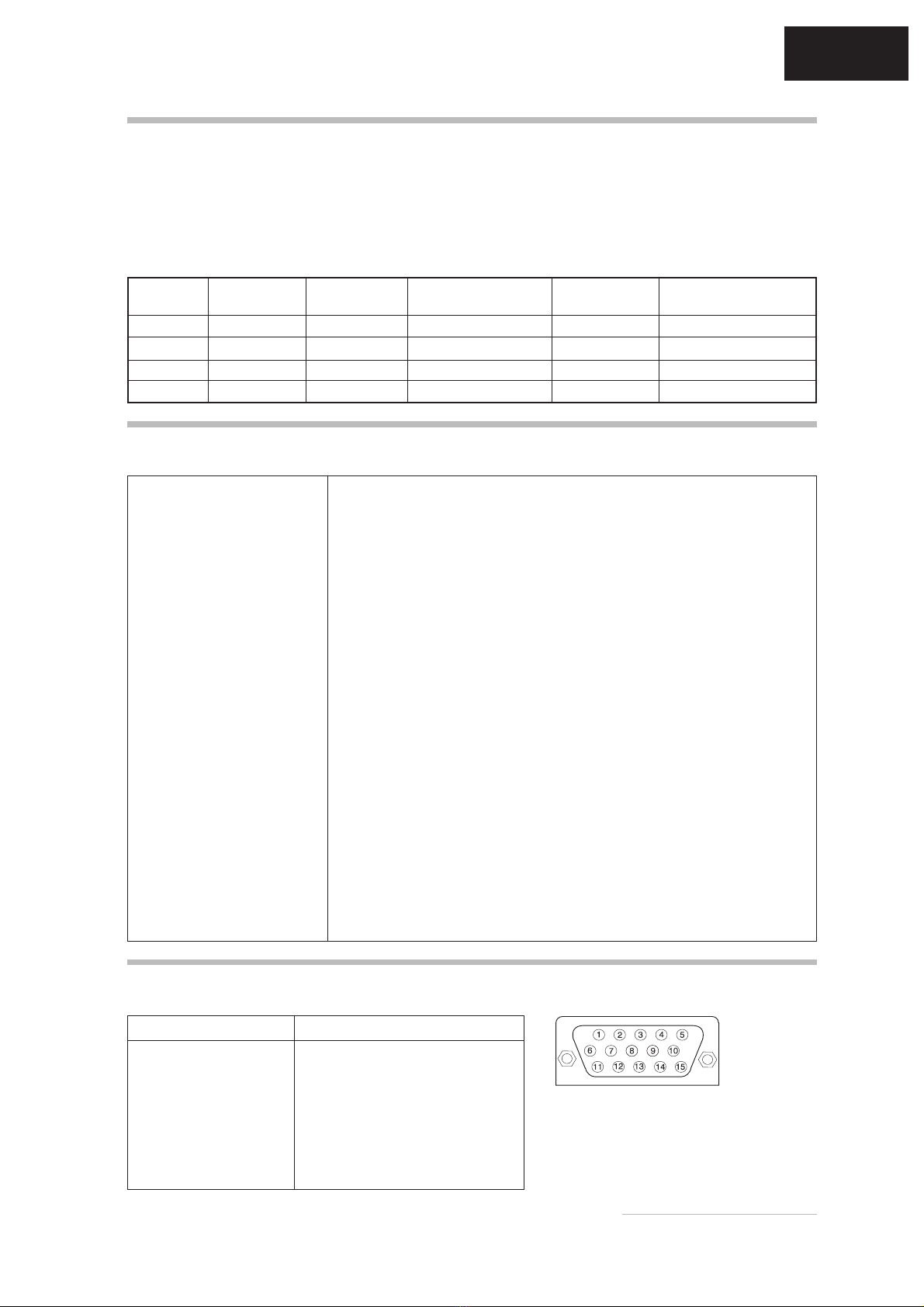

Stiftbelegung des Signalsteckers ................................ 7

Bedienungsanleitung - 3
DEUTSCH
EIGENSCHAFTEN IM ÜBERBLICK
Dieser Abschnitt gibt Ihnen einen Überblick über die Funktionen und Leistungsmerkmale Ihres Monitors.
Multiscan
30  95 kHz
50  160 Hz
Lochmaske
0,26 mm
Auflösung
1280 x 1024
Digital Front Control
Universalnetzteil
OSD-Menü
MPR II, TCO 99
AUSPACKEN UND AUFSTELLEN
Verwenden Sie zum Reinigen des Monitors keine Lö-
sungsmittel, da andernfalls die Gehäuseoberfläche
beschädigt werden kann. Weitere Hinweise zur Pfle-
ge des Geräts finden Sie im Abschnitt Pflege des
Monitors.
Öffnen Sie den Monitor niemals eigenständig. Andern-
falls besteht die Gefahr eines Stromschlags oder an-
derer Personenschäden. Der Monitor darf nur von
Fachpersonal geöffnet und gewartet werden.
Monitor auspacken
Heben Sie den Monitor vorsichtig aus der Verpackung,
und überprüfen Sie das Zubehör auf Vollständigkeit.
Folgende Teile sind (neben dieser Anleitung) im Liefer-
umfang enthalten:
Aufstellungsort
Der Aufstellungsort darf weder extrem heiß oder kalt,
noch feucht oder staubig sein. Hitze und Kälte kön-
nen die Funktionsfähigkeit des Monitors beeinträchti-
gen. Feuchtigkeit und Staub können zu einem Aus-
fall des Monitors führen.
Stellen Sie den Monitor so auf, daß kein direktes Licht
oder Sonneneinstrahlung auf die Bildschirmoberfläche
fällt. Andernfalls können Spiegelungen entstehen, so
daß die Bildbrillanz beeinträchtigt wird.
Geräte, die Magnetfelder erzeugen, z.B. Laserdruk-
ker, Lautsprecherboxen u.a., sollten nicht in unmittel-
barer Nähe des Monitors aufgestellt werden.
Andernfalls kann die Bildqualität beeinträchtigt wer-
den.
Sicherheitshinweise zur Inbetriebnahme
Das Netzkabel darf nicht beschädigt werden. Stellen
Sie keine Gegenstände auf das Netzkabel, und sor-
gen Sie dafür, daß keine Knoten am Kabel auftreten.
Um das Kabel zu lösen, ziehen Sie stets am Stecker
und nie am Kabel selbst. Ein beschädigtes Netzka-
bel kann Brände verursachen oder zu Stromschlä-
gen führen.
Stellen Sie nichts auf dem Monitor ab, insbesondere
keine Gefäße mit Flüssigkeiten. Wenn Flüssigkeiten
in den Monitor eindringen, besteht die Gefahr eines
Stromschlages oder Kurzschlusses.
Achten Sie darauf, daß die Lüftungsschlitze nicht ver-
deckt werden. Die Luftzirkulation im Monitor ist erfor-
derlich, um eine Überhitzung zu vermeiden. Wird sie
beeinträchtigt, können ein Brand oder ein Ausfall des
Monitors die Folge sein.
Der Monitor tastet automatisch alle Horizontalfrequenzen im Bereich zwischen 30 und
95 kHz sowie alle Vertikalfrequenzen im Bereich zwischen 50 und 160 Hz ab.
Der Super-VGA-Monitor ist mit einer eigensicheren, hochauflösenden Kathodenstrahl-
röhre mit 0,26 mm Lochmaske ausgerüstet.
Der Monitor erreicht eine maximale Auflösung von 1280 x 1024 Punkten (non-
interlaced).
Das Digital-Front-Control-System mit 22 Speicherplätzen (8 voreingestellte und 14 an-
wenderspezifische) ermöglicht das leichte Einstellen der verschiedenen Grafik- und Farb-
standards.
Der Monitor ist mit einem Universalnetzteil ausgestattet. Dieses kann ohne zusätzliche
Einstellungen an die international gängigen Wechselspannungen von 100 - 240 V~,
50 - 60 Hz, angeschlossen werden.
Dieser 17-Zoll-Monitor ist mit einem OSD-Bildschirmmenü ausgestattet und bietet somit
extrem professionelle Einstellmöglichkeiten.
Dieser Monitor unterschreitet die Strahlengrenzwerte nach MPR II und TCO 99.
Bewahren Sie den Originalkarton und das Verpackungs-
material für den Fall auf, daß Sie den Monitor einschik-
ken oder anderweitig transportieren müssen.

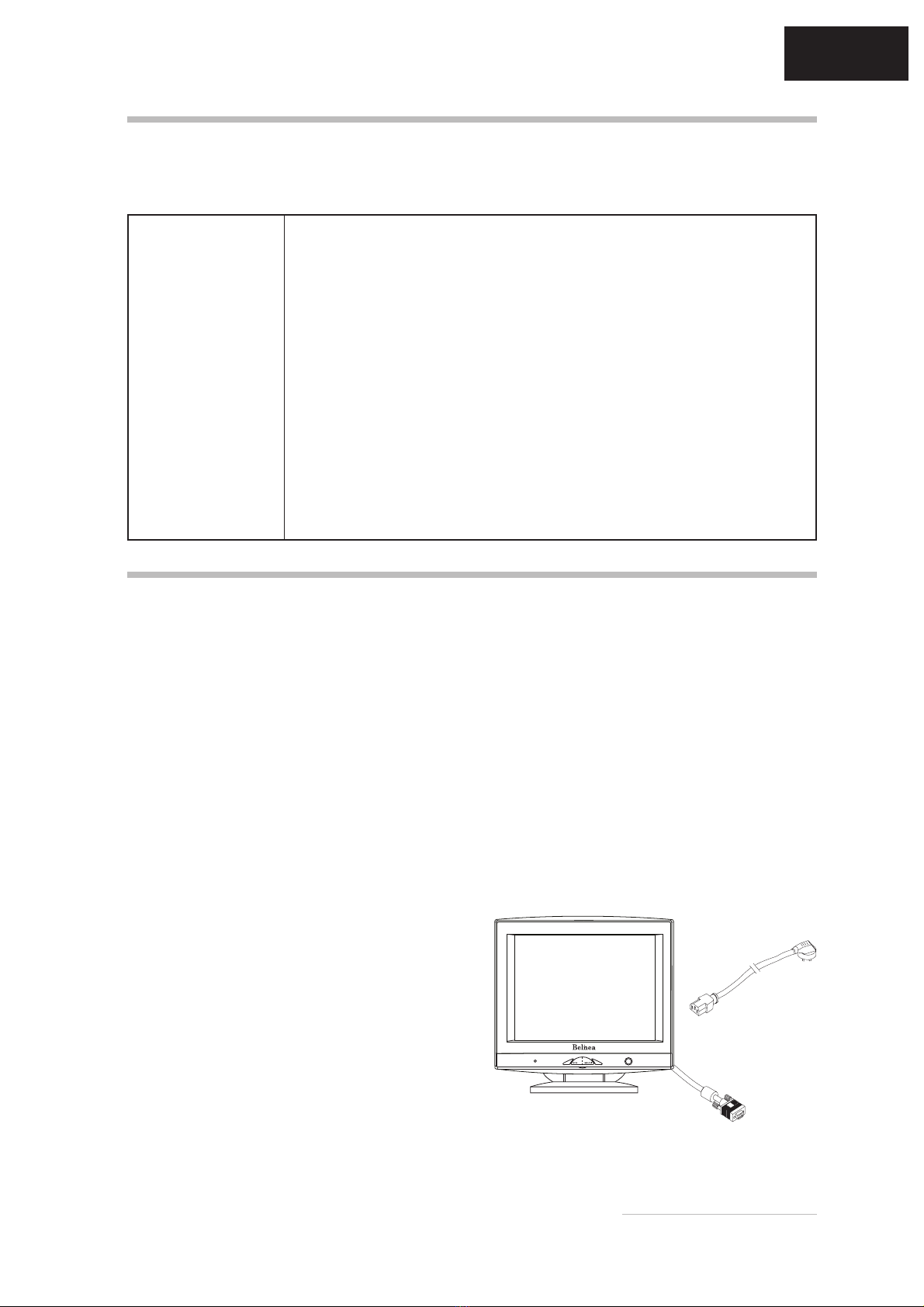

Abbildung 1. Monitor mit
Dreh-/Schwenkfuß
Signalkabel
(fest angeschlossen)
Netzkabel

4 - Belinea 10 30 50
DEUTSCH
çSo schließen Sie den Monitor an den PC an:
1. Stellen Sie sicher, daß Ihr PC und der Monitor vom
Netz getrennt sind.
BILDEINSTELLUNG ÜBER DAS OSD-MENÜ
Das OSD-Menü ist ein Fenster am Bildschirm, mit dem Sie die Einstellungen für die Bilddarstellung auswählen.
hen des OSD-Einstellrads (
in Abb. 3)die gewünsch-
te Kategorie, und drücken Sie die OSD-Taste ENTER
(in Abb. 3).
3. Das entsprechende OSD-Untermenü erscheint. Wäh-
len Sie mit dem OSD-Einstellrad das gewünschte
Funktionssymbol (siehe nächsten Abschnitt Funk-
tionen des OSD-Menüs).
4. Drücken Sie die OSD-Taste ENTER, um die Funk-
tion zu aktivieren.
5. Verwenden Sie das OSD-Einstellrad zum Ändern der
gewählten Funktion. Der aktuelle Einstellwert wird in
der Balkenskala des OSD-Untermenüs angezeigt.
6. Drücken Sie die OSD-Taste MENU/EXIT, um den
Wert abzuspeichern. Wiederholen Sie ggf. die Schritte
2-5, um weitere Einstellungen vorzunehmen.
7. Drücken Sie abschließend im OSD-Hauptmenü die
OSD-Taste MENU/EXIT, um das OSD-Menü zu ver-
lassen.
Das OSD-Menü wird automatisch ausgeblendet,
nachdem ca. 10 Sekunden (Voreinstellung) lang
keine Bedienung erfolgt ist. Dabei werden die aktuel-
len Einstellungen gespeichert.
ANSCHLIESSEN UND INBETRIEBNEHMEN
Signalkabel

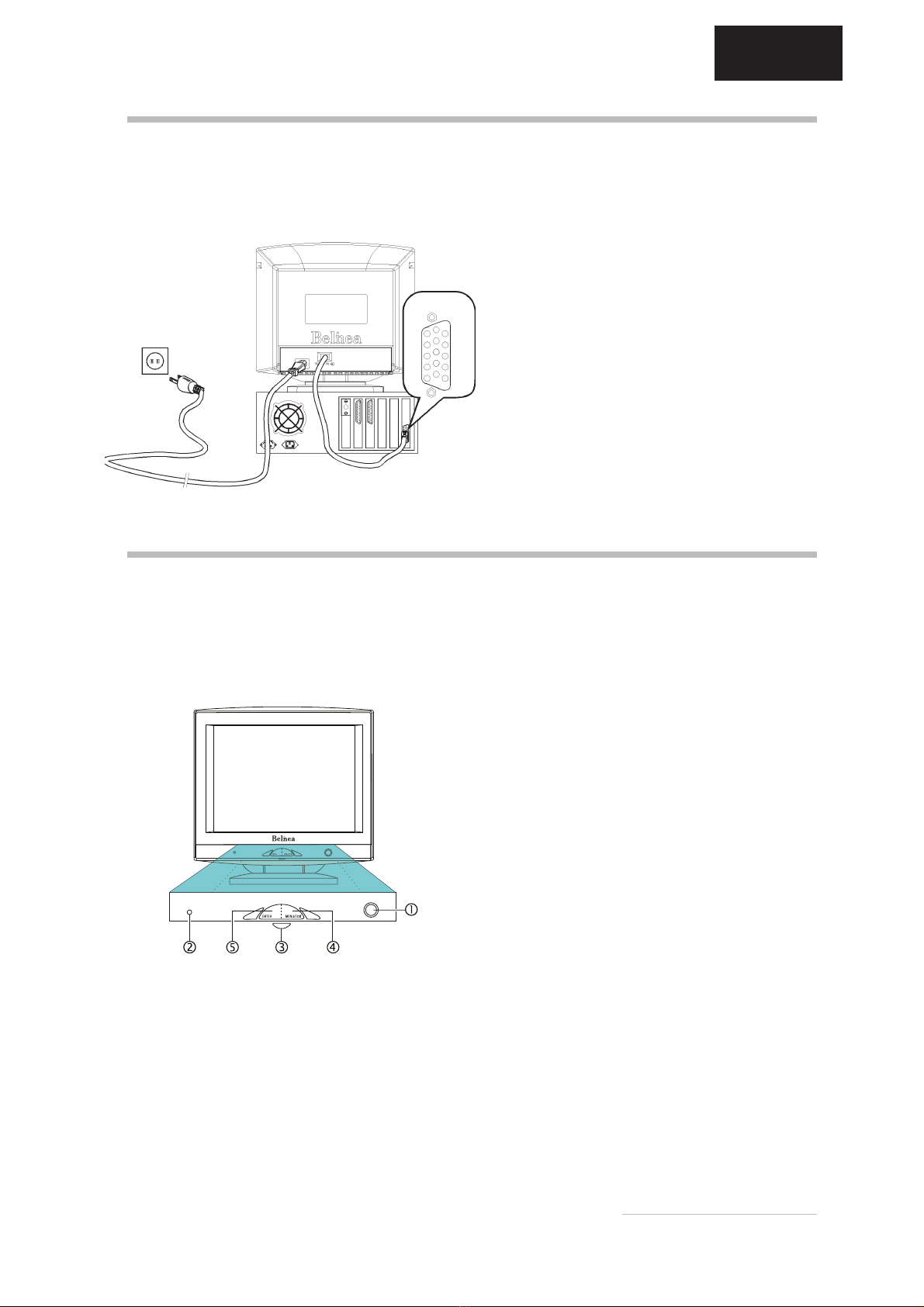

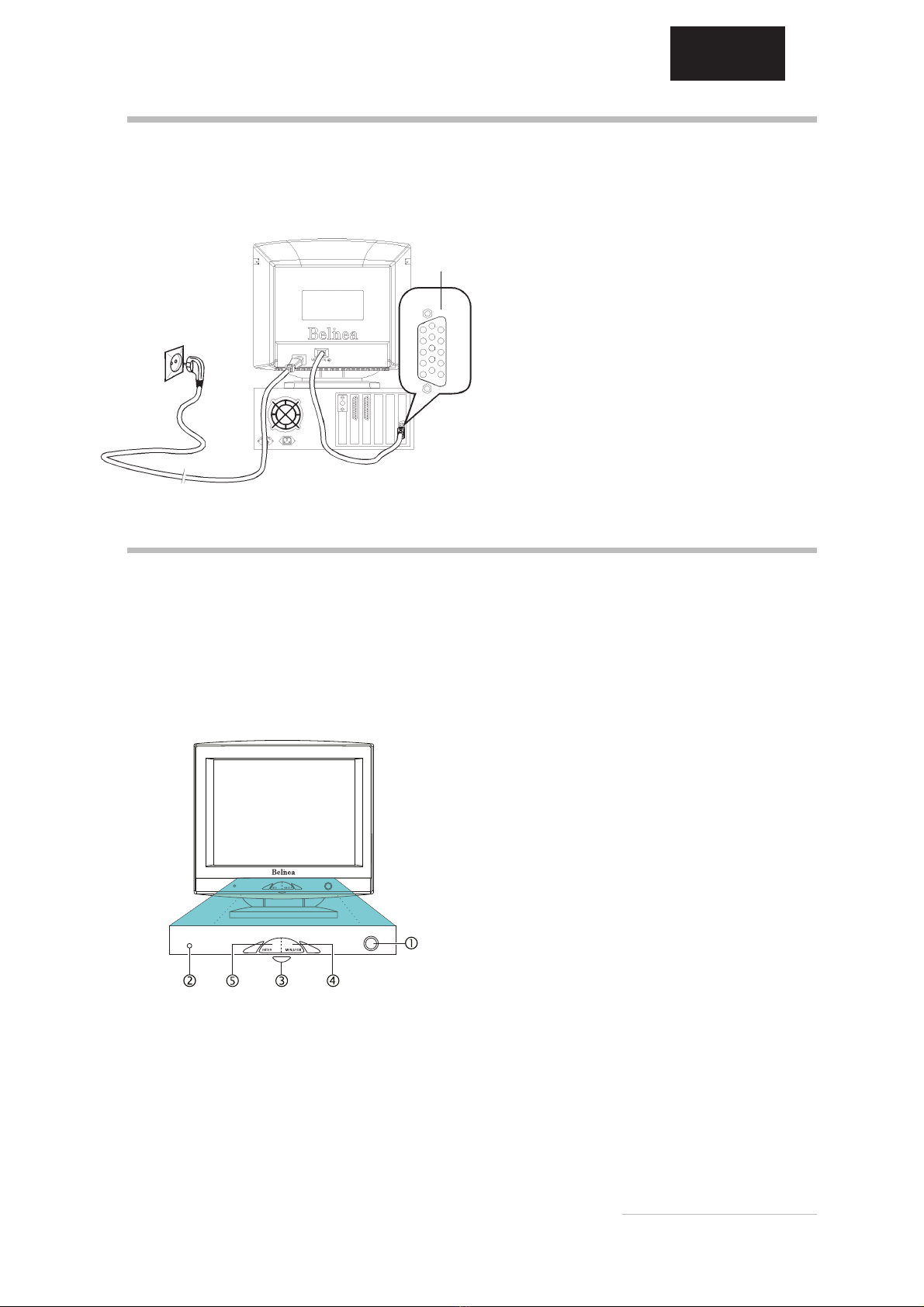

Abbildung 2. Monitor an den PC anschließen
Abbildung 3. Bedienelemente des Monitors
2. Schließen Sie das Signalkabel wie in Abbildung 2 ge-
zeigt an den PC und das Netzkabel an eine geerdete
Schuko-Steckdose an.
3. Schalten Sie zuerst den PC und anschließend den
Belinea-Monitor mit der Netztaste (siehe in Abbil-
dung 3) ein. Die Betriebsanzeige (siehe in Abbil-
dung 3) leuchtet grün auf.
4. Stellen Sie das Bild gemäß Ihren Anforderungen ein
(siehe nachstehende Abschnitte Bildeinstellung über
das OSD-Menü und Funktionen des OSD-Menüs).
5. Wird auf dem Monitor kein Bild angezeigt, überprüfen
Sie bitte folgendes:
Sind PC und Monitor eingeschaltet, und ist das
Verbindungskabel zwischen Grafikkarte (PC) und
Monitor richtig angeschlossen?
Ist ein Bildschirmschoner aktiv?
Sollte immer noch kein Bild angezeigt werden, so
setzen Sie sich bitte mit Ihrem Belinea-Fachhänd-
ler in Verbindung.
menü für die Kontrasteinstellung; durch Drehen gegen
den Uhrzeigersinn erscheint das Helligkeitsmenü. Dre-
hen Sie dann das Rad nach links, um den Kontrast bzw.
die Helligkeit zu erhöhen bzw. nach rechts, um sie zu
reduzieren.
Kontrast und Helligkeit direkt einstellen
Sie können den Kontrast und die Helligkeit direkt einstel-
len, indem Sie das OSD-Einstellrad (in Abb. 3) dre-
hen, während das OSD-Menü nicht angezeigt wird. Wenn
Sie es im Uhrzeigersinn bewegen, erscheint das Einstell-
¾So rufen Sie das OSD-Hauptmenü auf ..................
1. Drücken Sie die OSD-Taste MENU/EXIT (in Abb.
3). Das OSD-Hauptmenü erscheint am Bildschirm.
2. Es gibt insgesamt 6 verschiedene, nach Kategorien
gegliederte OSD-Untermenüs. Wählen Sie durch Dre-

Bedienungsanleitung - 5
DEUTSCH

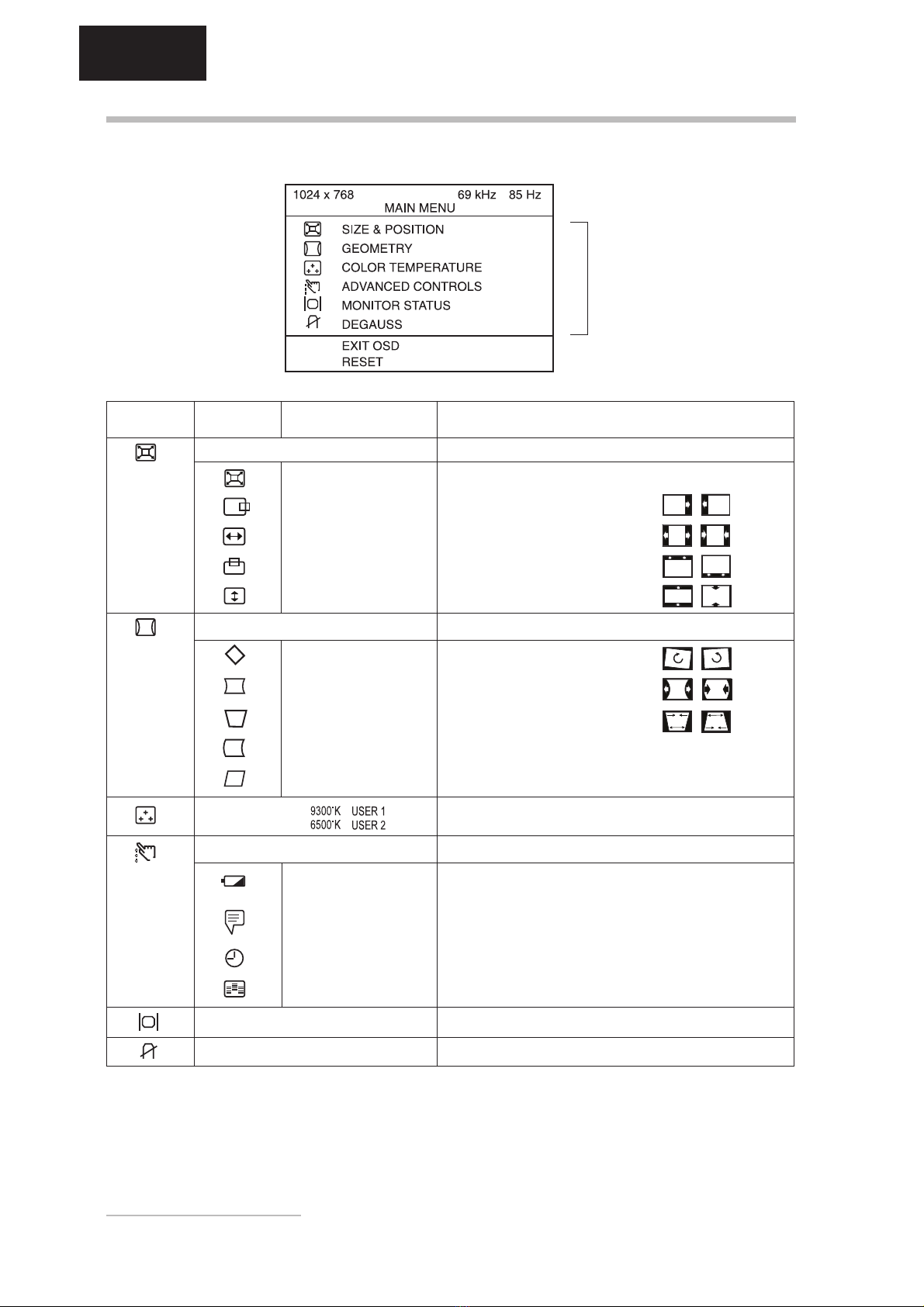

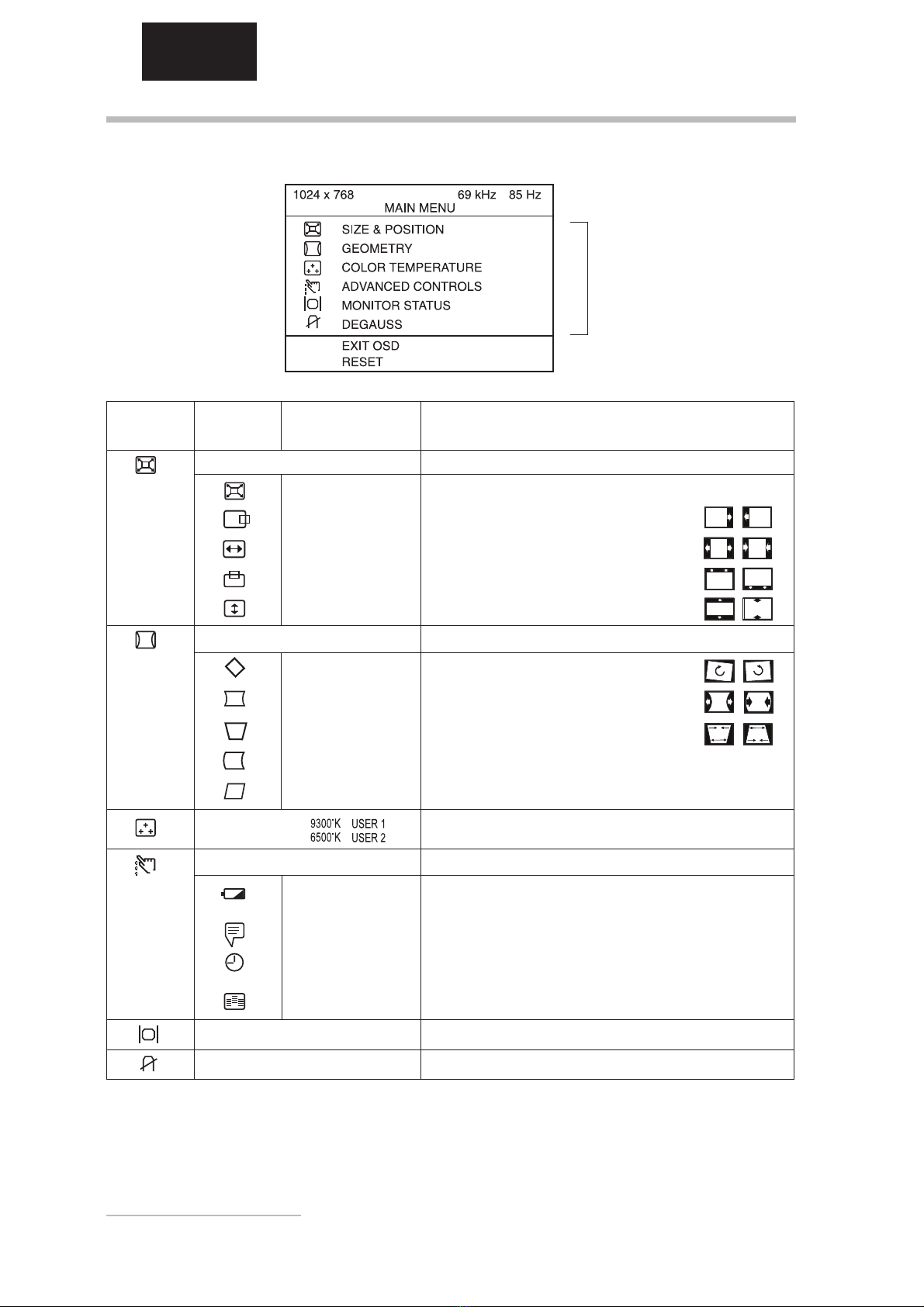

FUNKTIONEN DES OSD-MENÜS
Kategorie Symbol Funktion Vorgang
(Hauptmenü) (Untermenü)
Größe & Position ruft Untermenü auf
Zoom ändert gleichzeitig Bildhöhe und Bildbreite
Horizontale Position regelt die horizontale Bildposition
Bildbreite stellt die Bildbreite ein
Vertikale Position regelt die vertikale Bildposition
Bildhöhe stellt die Bildhöhe ein
Bildgeometrie ruft Untermenü auf
Drehung korrigiert Bildschräglage
Kisseneffekt beseitigt Kissenverzerrungen
Trapezverzerrung beseitigt Trapezverzerrungen
Vertikale Kanten korrigiert parallel gewölbte Seiten
Parallelogramm beseitigt Schräglage der Ränder
Farbtemperatur zum Auswählen oder Ändern von Farbeinstellungen
(siehe nächste Seite)
Weitere Einstellungen ruft Untermenü auf
Stromsparfunktion Ein/Aus aktiviert/deaktiviert die automatische Abschaltung bei
Nichtbenutzung (Stromsparfunktion)
OSD-Sprache wählt zwischen Deutsch, Franz., Englisch, Italienisch, Spanisch
OSD-Abschaltzeit bestimmt die Zeitdauer zum automatischen Ausblenden
des OSD-Menüs
Moire beseitigt horizontale Wellenmuster
Monitor-Status zeigt Informationen zum aktuellen Grafikmodus
Entmagnetisierung siehe nächste Seite
Funktionen
des Hauptmenüs
Werkseitige Grundeinstellung übernehmen
Wenn Sie alle Bildeinstellungen auf die werkseitige Grund-
konfiguration zurücksetzen möchten, wählen Sie im
Hauptmenü die Option "RESET", und bestätigen Sie die
darauffolgende Sicherheitsabfrage.
Einstellungen einer Kategorie zurücksetzen
Wenn Sie die Einstellungen aller Funktionen eines Unter-
menüs auf die werkseitigen Werte zurücksetzen möch-
ten, wählen Sie im entsprechenden Untermenü die
Option "RECALL", und drücken Sie die OSD-Taste
ENTER.

6 - Belinea 10 30 50
DEUTSCH
Monitor entmagnetisieren
Wenn die Farbdarstellung des Monitorbildes Farbfehler
aufweist, müssen Sie den Bildschirm entmagnetisieren (die
Farbfehler können durch Interferenzen mit dem Erd-
magnetfeld auftreten, z.B. wenn Sie den Monitor drehen
oder transportieren). Um die Farbfehler zu beseitigen, wäh-
len Sie das Funktionssymbol aus, und drücken Sie die
Taste ENTER. Sie sollten immer mindestens 20 Minuten
warten, bis Sie die Funktion erneut aufrufen.
Farbtemperatur einstellen
Das Einstellen der Farbtemperatur dient dazu, die Farb-
anzeige auf dem Monitor der Farbausgabe eines anderen
Peripheriegeräts (meist eines Druckers) anzugleichen.
Wenn z.B. ein Farbdrucker andere Farben druckt, als Sie
am Bildschirm sehen, so können Sie die Diskrepanz durch
Einstellen der Farbgrundwerte des Monitors korrigieren.
Um die Farbtemperatur der Bilddarstellung zu ändern,
wählenSie die Kategorie und bestätigenmit der OSD-
TasteENTER. Sie können hier durch Drehen des OSD-
Einstellrads eine der 2 Voreinstellungen (9300 K bzw.
6500 K) auswählen und mit der OSD-Taste ENTER
übernehmen.Falls Sie die Farbwerte einzeln einstellen
möchten, wählen Sie "User 1" bzw. "User 2" aus und
bestätigen mit dem OSD-TasteENTER. Anschließend
können Sie mit dem Einstellrad zwischen den
Einstellmöglichkeiten für R, G und B (roter, grüner und
blauer Vordergrund) wechseln. Um eine Einstellung zu
ändern, drücken Sie die OSD-TasteENTER, und stel-
len Sie mit dem Einstellrad den gewünschten Wert ein.
Bestätigen Sie die Einstellung dann durch Drücken der
OSD-TasteMENU/EXIT.
Wenn Sie keine weiteren Werte einstellen wollen, wäh-
len Sie das Symbol (Save & Return to main menu),
um ins OSD-Hauptmenü zurückzugelangen. Sie kön-
nen statt dessen auch warten, bis sich das OSD-Menü
nach ca. 10 Sekunden von selbst ausblendet.
Standard Auflösung H-Freq. (kHz) V-Freq. (Hz) Pixeltakt
Industrie 640 ×400 31,469 70,087 25,175
VESA 800 ×600 46,875 75,000 49,500
VESA 1024 ×768 60,023 75,029 78,750
VESA 1152 ×864 67,500 75,000 108,000
VESA 1280 x 1024 79,976 75,025 135,000
VESA 800 ×600 53,674 85,061 56,250
VESA 1024 ×768 68,667 84,997 94,500
VESA 1280 x 1024 91,146 85,024 157,500
STANDARD- UND BENUTZERDEFINIERTE GRAFIKMODI
In der nachfolgenden Tabelle finden Sie die werkseitig vor-
definierten Grafikmodi mit den dazugehörigen Auflösun-
gen und Frequenzen. Für jeden dieser Modi sind alle
Bildeinstellungen (Breite, Höhe, Position etc.) bereits opti-
mal konfiguriert.
Sie können bis zu 14 weitere Einstellungen speichern. Ver-
wenden Sie eine andere Auflösung oder eine angegebene
Auflösung mit anderen Frequenzen, so justieren Sie ein-
fach das Bild, bis es optimal dargestellt wird. Wenn Sie
später nach einem Moduswechsel diese Auflösung wie-
der einschalten (z.B. durch Aufrufen des entsprechen-
den Programms), werden die von Ihnen gespeicherten
Werte für Bildgröße, Bildposition usw. automatisch über-
nommen (d.h. der Monitor erinnert sich an Ihre Ein-
stellungen).
PFLEGE DES MONITORS
Lösen Sie zuerst das Netzkabel von der Stromver-
sorgung, indem Sie den Stecker aus der Steckdose
bzw. der Netzausgangsbuchse des PCs ziehen.
Wenn der Monitor stark verschmutzt ist, reinigen Sie
ihn mit einem angefeuchteten Tuch. Verwenden Sie nur
warmes Wasser, und reiben Sie den Monitor danach
trocken. Durch Lösungsmittel bzw. scharfe Reinigungs-
mittel kann die Gehäuseoberfläche beschädigt wer-
den. Reinigen Sie die Bildröhre nur mit einem weichen
Tuch, da ansonsten die Bildröhrenbeschichtung Scha-
den nehmen kann.
Reinigen Sie den Monitor bei leichter Verschmutzung
nur mit einem trockenen, weichen und antistatischen
Tuch.
Die Kathodenstrahlröhre verfügt über eine spezielle
Beschichtung, mit der die Monitorstrahlung verrin-
gert wird. Diese Beschichtung ist gegenüber Krat-
zern empfindlicher als einfachere Monitore ohne die-
se Funktion. Berühren Sie den Bildschirm niemals
mit einem Stift. Achten Sie darauf, daß keine Uhren,
Ringe, Knöpfe u.ä. mit dem Bildschirm in Berührung
kommen (eine häufige Ursache für Kratzer sind Kra-
wattennadeln, die beim Umstellen des Monitors den
Bildschirm berühren).

Bedienungsanleitung - 7
DEUTSCH
TECHNISCHE DATEN
Bildröhre 17 Zoll Bilddiagonale (40,6 cm sichtbar), 0,26 mm-Lochmaske,
strahlungsarm nach MPR II und TCO 99,
Phosphortyp P22 (mittelkurze Nachleuchtdauer)
Eingangssignal Video: analog 0,7 Vss / 75 Ohm positiv
Synchronisation: separat, TTL-Pegel
Horizontale Synchronisierung: positiv/negativ
Vertikale Synchronisierung: positiv/negativ
Bildschirmfarben Analog-Eingang, unbegrenztes Farbspektrum
Synchronisierung 30  95 kHz horizontal
50  160 Hz vertikal
Bandbreite 150 MHz
Auflösung max. 1280 x 1024 Punkte
Fehlkonvergenz Zone A (Zentrum): maximal 0,15 mm (alle Modi)
Zone B (Umgebung): maximal 0,30 mm (alle Modi)
Zone C (Ecken): maximal 0,35 mm (alle Modi)
Netzanschluß 100 - 240 V~, 50 - 60 Hz
Leistungsaufnahme max. 95 W (Standby: < 15 W, Off-Status: < 3 W)
Stromsparfunktionen nach E2000, EPA, NUTEK und VESA-DPMS
Abmessungen Breite 420 mm, Höhe 428 mm, Tiefe 454 mm
Gewicht 18,5 kg netto
Umgebungsbedingungen Temperatur: 0 ~ 40 °C
Rel. Luftfeuchtigkeit: 20 bis 80 % (nicht kondensierend)
STROMSPARFUNKTIONEN
Der Monitor ist mit Stromsparfunktionen nach dem E2000,
EPA-, NUTEK und VESA-DPMS-Standard ausgestattet.
In Leerlaufzeiten wird er in drei Stufen (Standby, Sus-
pend und Off-Status) »abgeschaltet«. Wenn die Strom-
sparfunktionen eingeschaltet wurden, ist dies anhand der
Betriebsanzeige zu erkennen.
Die meisten Grafikkarten und PCs unterstützen Monito-
re mit Stromsparfunktionen. Sollten Sie einen älteren PC
oder eine ältere Grafikkarte ohne Stromsparunterstützung
besitzen, wenden Sie sich an Ihren Händler.
Modus H-Sync V-Sync Zustand der Leistungs- Wiedereinschalt-
Betriebsanzeige aufnahme zeit
Normal vorhanden vorhanden Grün < 95 Watt -
Standby fehlt vorhanden Gelb < 15 Watt < 4 Sek.
Suspend vorhanden fehlt Gelb < 15 Watt < 4 Sek.
Off-Status fehlt fehlt Orange < 3 Watt < 20 Sek.
Stift Belegung
1 Rot
2 Grün
3 Blau
4 Masse
5 Masse
6 Rückleiter rot
7 Rückleiter grün
8 Rückleiter blau
Stift Belegung
9 kein Stift
10 Masse
11 Masse
12 SDA-Signal
13 Horizontaler Synchronimpuls
14 Vertikaler Synchronimpuls
15 SCL-Signal
15poliger D-SUB-Stecker
STIFTBELEGUNG DES SIGNALSTECKERS

8 - Belinea 10 30 50
DEUTSCH
NOTIZEN

Operating Instructions - 9
ENGLISH
INTRODUCTION
Congratulations on your new purchase of a Belinea
Monitor. At Belinea we pride ourselves on innovation and
producing technologically advanced monitors of the
highest quality.
We are certain that this monitor will meet your
expectations and become a trusted partner.
This manual will familiarize you with the installation and
use of your Belinea Monitor. Please take the time to look
through these instructions even if you are familiar with
monitors.
The manufacturer has taken all possible care to ensure
that this manual contains correct, accurate information.
However, the manufacturer cannot assume liability for any
possible errors. In addition, the manufacturer cannot
guarantee that the hardware will meet the purpose you
require. The manufacturer would appreciate reports of any
errors, suggestions or criticism.
© Copyright 1999
MAXDATA Computer GmbH, 45768 Marl,
Germany
All rights reserved. No part of this manual may be reproduced,
processed or distributed in any form (print, photocopy, microfilm
or any other process) or processed by an electronic system
without prior written permission from the manufacturer.
We reserve the right to make changes according to technical
progress. Belinea is an internationally registered trademark.
Other brand names may be registered trademarks and must be
treated as such.
We are all responsible for the environment: this manual was printed from front to back on paper
that was produced without chlorine.
TABLE OF CONTENTS
Introduction ................................................................. 9
Features .................................................................... 10
Unpacking and Installing ............................................ 10
Connecting and Startup ............................................. 11
Image Settings Using the OSD Menu ........................ 11
OSD Menu Functions ................................................ 12
Preset and User Defined Graphic Modes .................. 13
Caring for Your Monitor .............................................. 13
Energy Saving Functions ........................................... 14
Technical Specifications ............................................. 14
Pin Assignment .......................................................... 14

10 - Belinea 10 30 50
ENGLISH
FEATURES
This section provides an overview of the numerous functions and features of your monitor.
Multiscan
30  95 kHz
50  160 Hz
Dot pitch
0.26 mm
Resolution
1280 x 1024
Digital Front
Control
Universal Power
Supply
On Screen Display
MPR II, TCO 99
UNPACKING AND INSTALLING
Never open the monitor housing yourself. There is a
danger of electric shock and other hazards. The
monitor may only be opened and serviced by qualified
professionals.
Unpacking the monitor
Carefully lift the monitor out of the packaging and check,
if all accessories are included.
The following parts must be included:
Location
The setup location must not be extremely hot, cold,
humid or dusty. Heat and cold can impair the
functionality of the monitor. Humidity and dust can
cause the monitor to fail.
Position the monitor so that no direct light or sun strikes
the screen, which could cause reflections that reduce
the quality of the image.
Equipment that generates magnetic fields, i.e. laser
printers, speakers, etc., must not be placed close to
the monitor. They can distort the image.
Safety Precautions
The power cord must not be damaged. Do not place
any objects on the power cord and make sure it does
not have any knots. To unplug the cord, always pull
on the plug and not on the cable itself. A damaged
power cord may cause fire or electric shock.
Never put anything on top of the monitor, especially
not any container with liquid. If liquid enters the monitor
it may cause electric shock or short circuit.
Avoid covering the ventilation slots. Air circulation is
necessary to prevent the monitor from overheating. If
the air circulation is restricted it could cause fire or
damage the monitor.
Do not use any solvents to clean the monitor, as the
housing could be damaged. For more information
about cleaning the monitor, please see Caring for your
Monitor.
The monitor automatically scans all horizontal frequencies between 30 and 95 kHz as
well as all vertical frequencies between 50 and 160 Hz.
This Super VGA monitor is equipped with a high resolution CRT with a dot pitch of
0.26 mm.
The monitor attains a maximum resolution of 1280 x 1024 pixels (non-interlaced).
Digital Front Control with 22 memory settings (8 preset and 14 user defined) and digital
control keys make setting the various graphic and color standards easy.
The monitor is equipped with a universal power supply. It can be used without any
modification with standard international alternating current from 100 - 240 VAC,
50 - 60 Hz.
This 17 inch monitor is equipped with an OSD (On Screen Display) menu to make
professional adjustments easy.
This monitor exceeds the MPR II and TCO 99 emission requirements.
Save the original box and packing material in case you
have to ship or transport the monitor.
Figure 1. Monitor with tilt
and swivel base
Signal cable
(buit-in)
Power cord

Operating Instructions - 11
ENGLISH
çTo connect the monitor to your PC ........................
1. Make sure that the PC and monitor are unplugged.
IMAGE SETTINGS USING THE OSD MENU
The OSD menu appears in a window on the screen. It allows you to select the image settings you want to change.
2. There are 6 OSD submenus, each corresponding
to a separate category. Select the icon representing
the desired category by turning the OSD dial (in
figure 3) and pressing the OSD button ENTER (in
figure 3).
3. The chosen OSD submenu is called up. Select the
function icon using the OSD dial (see next section
OSD Menu Functions).
4. Press the OSD button ENTER to activate the function.
5. Change the selected function setting with the OSD
dial. The current setting is displayed as a horizontal
bar in the OSD submenu.
6. Press the OSD button MENU/EXIT to store the new
setting. If you want to change additional settings,
repeat steps 2-5.
7. To close the OSD menu, press the OSD button
MENU/EXIT in the OSD main menu.
The OSD menu will automatically disappear if no
changes are made for more than 10 seconds (default
setting). The current settings will be saved.
CONNECTING AND STARTUP
Signal cable
Figure 2. Connecting the monitor to the PC
Figure 3. Monitor features
2. As shown in figure 2, connect the signal cable to the
computer and the power cable to a grounded wall
outlet.
3. First, turn on your PC, and then turn on your
Belinea monitor by pressing the power button (see
in figure 3). The status indicator (see in figure
3) should light up green.
4. Adjust the image to meet your requirements (see the
following sections Image settings using the OSD
menu and OSD Menu Functions).
5. If there is no image displayed on the monitor, please
check the following:
Are the PC and monitor turned on?
Is the signal cable between the graphics card on
the PC and the monitor properly attached?
Is a screen saver active?
If there is still no picture displayed on the monitor,
please contact your Belinea dealer.
contrast menu, while turning it counter-clockwise displays
the OSD brightness menu. Then turn the dial left to
increase, or right to decrease the contrast/brightness.
Shortcut for adjusting contrast and brightess
You can adjust the contrast and brightness directly by
turning the OSD dial (in figure 3) while the OSD menu
is not active. Turning the dial clockwise displays the OSD
çHow to open the OSD menu ....................................
1. Press the OSD button MENU/EXIT (in figure 3) to
display the OSD menu on the screen.

12 - Belinea 10 30 50
ENGLISH
OSD MENU FUNCTIONS
Category Icon Function What it does
(Main menu) (Submenu)
Size & Position calls up the submenu
Zoom changes the width and height of the image
Horizontal position adjusts the horizontal image position
Width adjusts the image width
Vertical position adjusts the vertical image position
Height adjusts the image height
Image geometry calls up the submenu
Rotation corrects tilted image
Pincushion corrects pincushion distortion
Trapezoid corrects inward/outward slanted edges
Pincushion balance corrects parallel distortion of edges
Parallelogram corrects parallel slanted edges
Color selects or changes color settings
temperature (see next page)
Advanced controls calls up the submenu
Power Saving On/Off activates/deactivates automatic shut-off after idle time
(Power management)
OSD language chooses between German, French, English, Italian and Spanish
OSD Timer sets the time after which the OSD menu will disappear
Moiré corrects horizontal moiré patterns
Monitor status displays the current graphics mode
Degauss see next page
Main menu
functions
Reset to factory preset settings
If you want to change all image settings to the factory
preset values, choose RESET from the main menu and
confirm the choice in the upcoming dialog.
Reset settings for one category
If you want to change the settings of one submenu to the
factory preset values, choose RECALL in the appropri-
ate submenu and press the OSD button ENTER.

Operating Instructions - 13
ENGLISH
Degaussing the monitor
When the color representation of the monitor is distorted,
you must degauss the monitor (the color distortion may
be due to interference from the earths magnetic field, i.e.
when the monitor is rotated or moved). To correct the color
distortion, select the function icon and press the ENTER
button. You should always wait at least 20 minutes before
repeating this function.
Setting the color temperature
By changing the color temperature settings, you can match
the monitors colors to the color output of another peripheral
device (usually a printer). If for example your color printer
produces different colors from those displayed on your
monitor, you can correct the discrepancy by adjusting the
monitors color settings.
To change the color temperature settings, select cat-
egory and confirm by pressing the OSD button
ENTER. You can choose one of the 2 preset configura-
tions (9300 K or 6500 K) by turning the OSD dial and
pressing the OSD button ENTER. If you want to change
the color temperatures individually, select "User 1 or
"User 2 and confirm by pressing the OSD button
ENTER. Now you can use the OSD dial to toggle bet-
ween the settings R, G and B (red, green and blue fore-
ground). To change a setting, first press the ENTER
button, then choose the desired value with the OSD dial.
To confirm the setting, press the MENU/EXIT button.
Once you have completed the desired manual adjust-
ments, select the function (Save & Return to main
menu) to return to the OSD main menu. You can also
simply wait for the OSD menu to automatically close
after about 10 seconds.
Standard Resolution H-Freq. (kHz) V-Freq. (Hz) Pixel Clock
Industry 640 ×400 31.469 70.087 25.175
VESA 800 ×600 46.875 75.000 49.500
VESA 1024 ×768 60.023 75.029 78.750
VESA 1152 ×864 67.500 75.000 108.000
VESA 1280 x 1024 79.976 75.025 135.000
VESA 800 ×600 53.674 85.061 56.250
VESA 1024 ×768 68.667 84.997 94.500
VESA 1280 x 1024 91.146 85.024 157.500
PRESET AND USER DEFINED GRAPHIC MODES
The following table lists the factory preset graphic modes
and their resolutions and frequencies. For all these graphic
modes all image adjustments (width, height, position, etc.)
are already optimally configured.
You can save up to 14 additional settings. If you use a
different resolution or one of the given resolutions with other
frequencies, you can adjust the image until it is perfectly
displayed. If you switch back to this resolution after
changing modes (i.e. by running the same software), the
values you saved for image size, position, etc., will
automatically be recalled (that is, the monitor remembers
your settings).
CARING FOR YOUR MONITOR
First, unplug the power cord from the wall socket or
power supply on the PC.
If the monitor is extremely dirty, clean it with a moist
cloth. Use only warm water and then wipe the monitor
dry. Solvents or harsh cleaners can damage the
housing. Clean the picture tube only with a soft cloth,
otherwise you may damage the picture tube coating.
If the monitor is only slightly dirty, clean it using a soft,
dry and antistatic cloth.
The monitors cathode ray tube is covered with a
special coating for reduced emissions. This coating
is more susceptible to scratches and marking than
lower performance displays lacking this feature. Do
not touch the screen with pens and pencils. Do not
allow watches, rings, buttons and other clothing
accessories to brush against the screen (a common
cause of scratches are tie pins when moving the
display).

14 - Belinea 10 30 50
ENGLISH
TECHNICAL SPECIFICATIONS
CRT 17 inch diagonal size (40.6 cm visible), 0.26 mm dot pitch,
low radiation according to MPR II and TCO 99,
P22 phosphor (medium short persistence)
Input signal Video: analog 0.7 Vpp / 75 Ohm, positive
Synchronization: separate, TTL-Level
Horizontal synchronization: positive/negative
Vertical synchronization: positive/negative
Display colors Analog input, unlimited colors
Synchronization 30  95 kHz horizontal
50  160 Hz vertical
Band width 150 MHz
Resolution max. 1280 x 1024 pixels
Misconvergency Zone A (Center): max. 0.15 mm (all modes)
Zone B (Main area): max. 0.30 mm (all modes)
Zone C (Corners): max. 0.35 mm (all modes)
Power supply 100 - 240 VAC, 50 - 60 Hz
Power consumption max. 95 W (Standby: < 15 W, Off-State: < 3 W)
Power saving functions E2000, EPA, NUTEK and VESA-DPMS certified
Dimensions 420 mm (width) x 428 mm (height) x 454 mm (depth)
Weight 18.5 kg (net)
Operating environment Temperature: 0 ~ 40 °C
Rel. humidity: 20 to 80% (without condensation)
ENERGY SAVING FUNCTIONS
This monitor is equipped with power management fea-
tures according to the E2000, EPA, NUTEK and VESA
DPMS standards. When not in use, the power consump-
tion is reduced in three steps (Standby, Suspend and Off).
When the power saving features are turned on, this is
indicated by the status indicator.
Most graphics cards and PCs support monitors with
power management features. If you have an older PC or
graphics card that does not support power management
features, please contact your dealer.
Modus H-Sync V-Sync Color of Power Recovery
status indicator consumption time
Normal active active green < 95 watts -
Standby off active yellow < 15 watts < 4 sec.
Suspend active off yellow < 15 watts < 4 sec.
Off off off orange < 3 watts < 20 sec.
Pin Assignment
1 Red
2 Green
3 Blue
4 Ground
5 Ground
6 Red return
7 Green return
8 Blue return
Pin Assignment
9 No pin
10 Ground
11 Ground
12 SDA signal
13 Horizontal sync
14 Vertical sync
15 SCL signal
15-pin D-SUB connector
PIN ASSIGNMENT

Mode d'emploi - 15
FRANÇAIS
INTRODUCTION
Vous venez dacheter un moniteur Belinea, et nous vous
en félicitons. Belinea est fier de proposer des produits
innovants et dune haute qualité technologique.
Nous sommes persuadés que ce moniteur vous satisfera
pleinement et sera votre fidèle partenaire de travail.
Ce manuel est destiné à vous familiariser avec linstallation
et lutilisation de votre moniteur Belinea. Veuillez prendre
le temps de lire ces instructions, même si vous êtes
familier de lusage des moniteurs en informatique.
Le constructeur a fait tout son possible pour que ce
manuel ne contienne que des informations précises et
correctes, mais il ne saurait être tenu responsable des
possibles erreurs. En outre, le constructeur ne peut
garantir que ce matériel est adapté à lusage que vous
souhaitez en faire. Nous vous remercions par avance
pour toute remarque derreur, suggestion ou critique.
© Copyright 1999
MAXDATA Computer GmbH, 45768 Marl,
Allemagne
Tous droits réservés. Aucune partie de ce manuel ne peut être
reproduite, adaptée ou distribuée sous quelque forme que ce
soit (imprimerie, photocopie, microfilm ou tout autre procédé)
ou traités sous forme électronique sans lautorisation écrite
préalable du fabricant.
Nous nous réservons le droit dapporter des modifications
motivées par le progrès technique. Belinea est une marque
internationalement déposée. Les autres marques et noms de
produits mentionnés dans ce document peuvent être des
marques commerciales ou des marques déposées et sont à
considérer comme telles.
Nous somme tous responsables de lenvironnement: ce manuel a été entièrement imprimé sur du
papier exempt de chlore.
TABLE DES MATIÈRES
Introduction ................................................................ 15
Caractéristiques ........................................................ 16
Déballage et installation ............................................. 16
Connexion et mise en route ....................................... 17
Réglage de limage dans le menu OSD ...................... 17
Fonctions du menu OSD ........................................... 18
Modes graphiques présélectionnés et définis
par lutilisateur ............................................................ 19
Entretien de votre moniteur ........................................ 19
Fonctions de gestion de lénergie ............................... 20
Specifications techniques .......................................... 20
Brochage ................................................................... 20

16 - Belinea 10 30 50
FRANÇAIS
CARACTÉRISTIQUES
Cette section offre une vue densemble des nombreuses fonctions et possibilités de votre moniteur.
Multi-fréquences
30  95 kHz
50  160 Hz
Pas de masque
0,26 mm
Résolution
1280 x 1024
Contrôles
numériques en
façade
Alimentation
universelle
Affichage des menus
à lécran
MPR II , TCO 99
DÉBALLAGE ET INSTALLATION
Nutilisez pas de solvants pour nettoyer le moniteur,
cela pourrait endommager le boîtier. Pour plus
dinformations sur le nettoyage du moniteur, consultez
le paragraphe «Entretien de votre moniteur».
Nouvrez jamais vous-même le moniteur, vous
pourriez être électrocuté. Ce moniteur ne doit être
ouvert et réparé que par des professionnels qualifiés.
Déballage du moniteur
Soulevez avec douceur le moniteur de son emballage, et
vérifiez que tous les accessoires sont présents.
Vous devez trouver les éléments suivants:
Emplacement
Lemplacement choisi pour linstallation ne doit être ni
trop chaud, ni trop froid, ni humide ou poussiéreux.
La chaleur et le froid peuvent altérer les fonctionnalités
du moniteur. Lhumidité et la poussière peuvent le
mettre hors service.
Positionner le moniteur de façon à protéger lécran
de la lumière directe ou du soleil: la lumière directe
peut provoquer des réflexions nuisibles à la qualité
de limage.
Il ne faut pas placer le moniteur à proximité dun
équipement générant des champs magnétiques, tel
quimprimante, haut-parleur, etc., faute de quoi limage
pourrait présenter des distorsions.
Précautions demploi
Le câble dalimentation secteur ne doit pas être
endommagé. Ne placez aucun objet sur ce câble, et
évitez quil ne semmêle. Pour débrancher ce cordon,
tirez toujours sur la prise, et non sur le câble lui-même.
Un câble électrique endommagé pourrait provoquer
un incendie ou une électrocution.
Ne posez jamais rien sur le moniteur, et surtout pas
un récipient contenant un liquide. Si celui-ci était
renversé dans le moniteur, il pourrait provoquer une
électrocution ou un court-circuit.
Évitez de recouvrir les orifices de ventilation. Une
circulation dair constante est nécessaire pour
empêcher le moniteur de trop chauffer. Si lair ne peut
plus circuler, le moniteur peut être gravement
endommagé.
Ce moniteur se synchronise automatiquement sur toutes les fréquences horizontales
comprises entre 30 et 95 kHz, ainsi que sur toutes les fréquences verticales comprises
entre 50 et 160 Hz.
Ce moniteur Super VGA est équipé dun tube cathodique à haute résolution avec pas de
masque de 0,26 mm.
La résolution maximale du moniteur est de 1280 x 1024 pixels (non-entrelacé).
Le moniteur est équipé dun panneau de contrôle en face avant, avec 22 modes
mémorisés (8 mémoires préréglées en usine et 14 modes programmables par lutilisateur),
ainsi que des contrôles numériques vous permettant dajuster facilement les divers
paramètres daffichage et de colorimétrie.
Le moniteur est équipé dune alimentation secteur universelle. Il peut être utilisé sans
modification sur la tension secteur standard de tous les pays, pourvu quelle soit comprise
entre 100 - 240 V~, sur 50 à 60 Hz.
Ce moniteur de 17" est équipé dun menu OSD(On Screen Display, ou affichage à lécran)
qui permet deffectuer facilement des ajustements professionnels.
Ce moniteur émet un rayonnement inférieur à la norme MPR II et TCO 99.
Conservez le carton original et les matériaux demballage,
au cas où vous devriez expédier ou transporter le
moniteur.
Figure 1. Le moniteur avec sa base
inclinable et pivotante
Câble du signal
(incorporé)
Câble
dalimentation

Mode d'emploi - 17
FRANÇAIS
¾Pour raccorder le moniteur à votre PC ..................
1. Vérifiez que le PC et le moniteur sont débranchés.
RÉGLAGE DE LIMAGE DANS LE MENU OSD
Le menu OSD apparaît sur votre écran dans une fenêtre. Il vous permet de sélectionner le paramètre dimage que vous
désirez modifier.
2. Il existe 6 sous-menus OSD, chacun correspondant
à une catégorie séparée. Sélectionnez licône qui
représente la catégorie désirée, en faisant tourner la
molette de lOSD (à la fig. 3) et en pressant la touche
ENTER de lOSD (à la fig. 3).
3. Le sous-menu OSD choisi apparaît. Sélectionnez
licône de fonction à laide de la molette de lOSD (voir
la prochaine section, «Fonctions du menu OSD»).
4. Pressez la touche ENTER de lOSD pour appeler la
fonction désirée.
5. Modifiez les paramètres de la fonction sélectionnée
en faisant tourner la molette de lOSD. Le paramètre
courant est affiché sous forme dune barre horizontale
dans le sous-menu OSD.
6. Pressez le bouton MENU/EXIT de lOSD pour
enregistrer la nouvelle valeur. Si vous désirez modifier
dautres réglages, répétez les étapes 2-5.
7. Pour fermer le menu OSD, pressez le bouton MENU/
EXIT dans le menu principal de lOSD.
Le menu OSD disparaîtra automatiquement si aucune
modification nest effectuée pendant plus de 10
secondes (paramétrage par défaut). Les paramètres
actuels sont mis en mémoire.
CONNEXION ET MISE EN ROUTE
Câble du
signal
Figure 2. Raccordement du moniteur au PC
2. Comme illustré en figure 2, connectez le câble VGA à
lordinateur et le câble dalimentation à une prise
électrique murale avec mise à la terre.
3. Mettez dabord votre PC en route, puis allumez votre
moniteur Belinea en pressant le bouton de mise sous
tension (voir à la figure 3). Lindicateur détat (voir
à la Figure 3) doit sallumer en vert.
4. Ajustez limage selon vos goûts (voir la prochaine
section, «Réglage de limage dans le menu OSD» et
«Fonctions du menu OSD»).
5. Si aucune image napparaît sur le moniteur, vérifiez
les points suivants :
Le PC et le moniteur sont-ils tous deux sous
tension ?
Le câble du signal vidéo est-il correctement
raccordé à la carte daffichage du PC et au
moniteur ?
Un économiseur décran ne serait-il pas actif ?
Si votre moniteur naffiche toujours aucune image,
veuillez contacter votre revendeur Belinea.
rotation en sens inverse affiche le menu Luminosité.
Faites ensuite pivoter la molette vers la gauche pour
augmenter le contraste ou la luminosité, ou vers la droite
pour les diminuer.
Vous pouvez directement ajuster le contraste et la
luminosité, en tournant la molette de lOSD (sur la figure
3) lorsque le menu OSD nest pas affiché à lécran. La
rotation de la molette dans le sens des aiguilles dune
montre affiche le menu Contraste de lOSD, alors que sa
¾Comment ouvrir le menu OSD .............................
1. Pressez le bouton MENU/EXIT (sur la figure 3)
pour voir apparaître à lécran le menu OSD.
Raccourci pour le réglage du contraste et de la luminosité
Figure 3. Contrôles du moniteur

18 - Belinea 10 30 50
FRANÇAIS
FONCTIONS DU MENU OSD
Catégorie Icône Fonction Action effectuée
(Menu (Sous-menu)
principal)
Taille & Position appelle le sous-menu
Zoom permet les dimensions de limage
Position horizontale ajuste la position horizontale de limage
Largeur ajuste la largeur de limage
Position verticale ajuste la position verticale de limage
Hauteur ajuste la hauteur de limage
Géométrie de limage appelle le sous-menu
Rotation corrige le défaut dinclinaison axiale de limage
Distorsion corrige la distorsion en coussinet
Trapézoïde corrige linégalité de largeur des côtés de limage
Équilibrage distorsion corrige la distorsion de parallélisme des côtés de limage
Parallélogramme corrige le parallélisme des côtés de limage
Température permet de sélectionner ou modifier le réglage couleur
(voir page suivante)
Réglages supplémentaires appelle le sous-menu
Économie dénergie active / désactive la mise en veille automatique de lécran après
activée/désactivée un certain temps de non utilisation (Gestion de lénergie
Langue OSD permet de choisir lune des langues suivantes: allemand,
français, anglais, italien et espagnol
Délai OSD Permet de définir le délai après lequel le menu de lOSD
disparaîtra automatiquement
Moiré corrige les effets de trame de moiré horizontal
État du moniteur affiche des informations sur le mode graphique courant
Démagnétisation voir page suivante
Fonctions
du menu
principal
Réinitialisation des paramètres sur les valeurs
définies par défaut en usine
Si vous désirez ramener tous les réglages de limage sur
les valeurs définies par défaut en usine, choisissez
RESET dans le menu principal, et confirmez ce choix
dans la boîte de dialogue qui apparaît alors.
Rappel des réglages pour une catégorie
Si vous désirez ramener tous les réglages de lun des
sous-menus sur les valeurs définies par défaut en usine,
choisissez la fonction RECALL dans le sous-menu
approprié, et preesez le bouton ENTER.

Mode d'emploi - 19
FRANÇAIS
Démagnétisation du moniteur
Lorsque la représentation des couleurs du moniteur est
faussée, vous devez démagnétiser le tube image du
moniteur. (Une distorsion de couleur peut être provoquée
par des interférences provenant du champ magnétique
terrestre, par exemple lorsque le moniteur est pivoté ou
déplacé). Pour corriger la distorsion des couleurs,
sélectionnez licône et pressez le bouton ENTER. Vous
ne devez jamais réutiliser cette fonction sans laisser
passer une vingtaine de minutes
Réglage de la température de couleur
En modifiant la valeur de la température de couleur, vous
pouvez faire correspondre les couleurs du moniteur aux
couleurs produites par un autre périphérique de sortie, et
en particulier une imprimante. Si, par exemple, votre
imprimante couleur produit des couleurs différentes de
celles qui sont affichées sur votre moniteur, vous pouvez
corriger ce décalage en ajustant la colorimétrie
(température de couleur) du moniteur.
Pour modifier le réglage de température de couleur,
sélectionnez la catégorie et confirmez votre choix en
pressant la touche ENTER. Vous pouvez choisir lune
des deux configurations prédéfinies (9300 K ou 6500 K)
en faisant tourner la molette de lOSD avant de presser
la touche ENTER. Si vous désirez modifier
manuellement une ou plusieurs des trois couleurs
primaires, sélectionnez "User 1 ou "User 2 et confirmez
votre choix en pressant la touche ENTER. Il ne vous
reste plus ensuite quà utiliser la molette de lOSD pour
activer la composante R, V ou B (avant-plan rouge, vert
ou bleu). Pour modifier un réglage, pressez dabord la
touche ENTER du menu OSD pour sélectionner ce
paramètre, puis réglez à la valeur désirée à laide de la
molette de lOSD. Pour confirmer cette valeur, pressez
la touche MENU/EXIT de lOSD.
Lorsque vous avez fini deffectuer les réglages manuels
désirés, sélectionnez la fonction (Save & Return to
main menu) pour revenir au menu principal de lOSD.
Vous pouvez aussi plus simplement attendre que le
menu OSD se ferme automatiquement au bout dune
dizaine de secondes.
Standard Résolution Fréq. H (kHz) Fréq. V (Hz) Fréq. pixels
Industrie 640 ×400 31,469 70,087 25,175
VESA 800 ×600 46,875 75,000 49,500
VESA 1024 ×768 60,023 75,029 78,750
VESA 1152 ×864 67,500 75,000 108,000
VESA 1280 x 1024 79,976 75,025 135,000
VESA 800 ×600 53,674 85,061 56,250
VESA 1024 ×768 68,667 84,997 94,500
VESA 1280 x 1024 91,146 85,024 157,500
MODES GRAPHIQUES PRÉSÉLECTIONNÉS ET DÉFINIS PAR
LUTILISATEUR
Le tableau suivant présente les modes graphiques
présélectionnés en usine, leurs résolutions et leurs
fréquences. Pour tous ces modes graphiques, les réglages
dimage (largeur, hauteur, position, etc.) sont configurés à
leur valeur optimale.
Vous pouvez enregistrer jusquà 14 réglages
supplémentaires. Si vous utilisez une résolution différente,
ou lune des résolutions indiquées avec une autre
fréquence, vous pouvez ajuster limage jusquà ce quelle
soit parfaite. Si vous revenez à cette résolution après
avoir changé de mode (en lançant le même logiciel par
exemple), les valeurs de taille dimage, position, etc.,
que vous avez enregistrées seront rappelées
automatiquement (le moniteur «se souvient» de vos
réglages).
ENTRETIEN DE VOTRE MONITEUR
Commencez toujours par débrancher le câble
dalimentation de la prise électrique ou du connecteur
secteur du PC.
Si le moniteur est extrêmement sale, utilisez un chiffon
humidifié à leau chaude, et essuyez ensuite le
moniteur. Les solvants et autres produits nettoyants
pourraient endommager le boîtier. Ne nettoyez lécran
quà laide dun chiffon très doux, faute de quoi vous
pourriez endommager son revêtement anti-reflets.
Si le moniteur est peu sale, nettoyez-le à laide dun
chiffon antistatique sec et non pelucheux.
Le tube cathodique de ce moniteur est doté dun
revêtement spécial destiné à réduire les émissions
électromagnétiques. Ce revêtement est beaucoup
plus sensible aux éraflures et marques que
les revêtements des moniteurs de moindres
performances. Ne touchez pas la surface de lécran
avec un crayon ou un stylo. Ne laissez pas une
montre, une bague, un bouton, une épingle de cravate
ou tout autre accessoire vestimentaire venir en
contact avec la surface de lécran (cest une cause
courante déraflure lorsque lécran est déplacé).
