Bender MRCDB423 Series User manual

Indended Use
The AC/DC sensitive MRCDB423 with the corresponding
CTUB101-CTBC… measuring current transformers are used
as additional protection in earthed systems (TN and TT sys-
tems) in which AC or DC fault currents may occur.
Connection voltages and technical requirements for opera-
ting the device are specified in the technical data.
Any use other than that described in this manual is regar-
ded as improper.
i
Part of the device documentation in addition to
this quick-start guide is the enclosed “Safety inst-
ructions for Bender products“ and the manual,
which can be downloaded at https://www.bender.
de/en/service-support/downloads.
Scope of delivery
MRCDB423, Mounting clip (1x), Quick-start guide DE/EN,
Safety instructions
Ordering information
AC/DC sensitive residual current device
i
Bestandteil der Gerätedokumentation sind neben
dieser Kurzanleitung die „Sicherheitshinweise für
Bender-Produkte“ und das dazugehörige Hand-
buch, das unter https://www.bender.de/service-
support/downloadbereich heruntergeladen werden
kann.
Lieferumfang
MRCDB423, Montageclip (1x), Quick-Start DE/EN, Sicher-
heitshinweise
Bestellangaben
Modell
Type
Versorgungsspannung Us
Supply voltage Us
Art.-Nr.
Art.-No.
Handbuch Nr.
Manual No.
MRCDB423-D-1 DC 9,6…94V / AC 42…460 Hz, 16…72V B94043055 D00396
MRCDB423-D-2 DC 70…300V / AC 42…460 Hz, 70…300V B94043056 D00396
Bestimmungsgemäße Verwendung
Die allstromsensitiven MRCDB423 mit den zugehörigen
Messstromwandlern CTUB101-CTBC… werden als zusätzli-
cher Schutz in geerdeten Systemen (TN- und TT-Systemen)
eingesetzt,indenenGleichfehlerströme oderWechselfehler-
ströme auftreten können.
Anschlussspannungen und technische Voraussetzungen
zum Betrieb des Geräts sind in den technischen Daten spe-
zifiziert.
Eine andere oder darüber hinausgehende Verwendung gilt
als nicht bestimmungsgemäß.
MRCDB423
Allstromsensitives modulares Fehlerstromgerät
MRCDB423_D00396_00_Q_DEEN.pdf
36
2
2
45
67,5
93
74
Kurzanleitung / Quick-start guide
Mounting
Wiring
Terminal Connections
A1, A2 Connection of supply voltage Us
1Socket for connection cable of measuring CT
T/R Connection for an external test and reset button
11, 12, 14 Alarm relay K1 (Alarm)
21, 22, 24 Alarm relay K2
i
When installing the measuring current transformer, please
refer to the manual of the measuring current transformer.
Montage
Anschluss
Klemme Anschlüsse
A1, A2 Anschluss derVersorgungsspannung Us
1Buchse für Anschlussleitung zum Messstromwandler
T/R Anschluss für eine externeTest- und Reset-Taste
11, 12, 14 Alarm-Relais K1 (Alarm)
21, 22, 24 Alarm-Relais K2
i
Bei der Installation des Messstromwandlers ist das Hand-
buch des Messstromwandlers zu beachten.
> U
F 6A
L1
L2
L3
N
~
3~
CTBCx CTUB101
+12V -12V TGND
S1(k) S2(l)
CTX...
MRCDB423
Variante A / Option A:
Montage auf Hutschiene / DIN rail mounting
Variante B / Option B:
Schraubbefestigung / Screw mounting
&2 x
1 x
100 mm
107 mm
Click
M4
M4
!
1.
2.
3. Click!
2 MRCDB423_D00396_00_Q_DEEN.pdf
MRCDB423
Bedienung und Einstellung Operation and settings
LEDs
Bedeutung ON AL1 AL2 Description
Fehlermeldung (Systemfehler) Error message (system error)
Vorwarnung IΔn1 erreicht Prewarning IΔn1 reached
Meldung,Test oder
Ansprechdierenzstrom IΔn2 erreicht
Message,Test or
Residual op. current IΔn2 reached
Taste
Bedeutung Key Description
Standardanzeige: (> 2 s): Display Test,
Selbsttest
Menüanzeige: AUFwärts-Taste (< 1 s)
T

Standard display: (> 2 s): Display Test,
self-test
Menu display: Arrow-UP button (< 1 s)
Standardanzeige: Reset-Taste; (> 2 s):
Löschen des Fehlerspeichers
Menüanzeige: ABwärts-Taste (< 1 s)
R

Standard display: Reset button; (> 2 s):
Erase fault memory
Menu display: Arrow-DOWN button (< 1 s)
Standardanzeige:
Menüanzeige: ENTER-Taste
• Bestätigen von Menü-Punkten und Werten
• Zurück zur nächsthöheren Menü-Ebene.
MENU
(<1s)
(>2s)
Standard display:
Menu display: ENTER button
• Conrm menu items and values
• Back to the next higher menu level
I∆n
AL2AL1
Menübersicht Menu overview
Standardbetrieb
Standard operation
Menüauswahl
Menu selection
Parametereingabe
Parameter input
2
PIN
P1
. . .
Pn
ESC
2
Idn
t
SEt
InF
HiS
ESC
2
M
A
m
1x
AL1
AL2
Reset
2
M
A
m
AL1 AL2
M
H
y
s
oont
A
m
k
s
>
>
n
1
2
R
l
.
Test
2
M
A
m
MRCDB423
MRCDB423_D00396_00_Q_DEEN.pdf 3
Technical data
Supply voltage
MRCDB42-D-1
Supply voltage range Us......................... AC 24…60 V / DC 24…78 V
Frequency range Us....................................................DC, 42…460 Hz
Power consumption................................................................≤ 6.5 VA
MRCDB42-D-2
Supply voltage range Us........................................AC, DC 100…250 V
Frequency range Us....................................................DC, 42…460 Hz
Power consumption................................................................≤ 6.5 VA
Measuring circuit
External measuring CT type .................................CTUB101 - CTBC...(P)
Rated voltage (meas. current transformer)..................................800 V
Operating characteristics acc. to IEC 60755................................ Type B
Rated frequency................................................................0…2000 Hz
Operative uncertainty............................................................0…35 %
Response values
Rated residual operating current......................30 mA…3 A (30 mA)*
Response delay..............................................................0…10 s (0 s)*
Switching elements
Switching elements.....................................2 x 1 changeover contacts
Operating prinziple ....................................................... N/C operation
Electrical endurance, number of cycles.............................10000 cycles
Contact data acc. to IEC 60947-5-1:
Utilisation category................. AC-13 AC-14 DC-12 DC-12 DC-12
Rated op. voltage.....................230 V 230 V 24 V 110 V 220 V
for UL.......................................200 V 200 V 24 V 110 V 200 V
Rated op. current.......................5 A 3 A 1 A 0.2 A 0.1 A
Connection
Connection type.................................................. screw-type terminals
Connection properties
Multi-conductor connection (2 conds. with the same cross section):
rigid/flexible................................................................. 0.2…1.5 mm²
Stripping length....................................................................8…9 mm
Tightning torque............................................................. 0.5…0.6 Nm
()* Factory settings
Technische Daten
Versorgungsspannung
MRCDB42-D-1
Versorgungsspannungsbereich Us.......... AC 24…60 V / DC 24…78 V
Frequenzbereich Us....................................................DC, 42…460 Hz
Eigenverbrauch.......................................................................≤ 6,5 VA
MRCDB423-D-2
Versorgungsspannungsbereich Us.........................AC/DC 100…250 V
Frequenzbereich Us....................................................DC, 42…460 Hz
Eigenverbrauch ......................................................................≤ 6,5 VA
Messkreis
Messstromwandler extern Typ.............................CTUB101 - CTBC...(P)
Bemessungsspannung (Messstromwandler) ..............................800 V
Ansprechcharakteristik nach IEC 60755 ....................................... Typ B
Bemessungsfrequenz .......................................................0…2000 Hz
Betriebsmessunsicherheit .....................................................0…35 %
Ansprechwerte
Ansprechdifferenzstrom, ..................................30 mA…3 A (30 mA)*
Ansprechverzögerung....................................................0…10 s (0 s)*
Schaltglieder
Schaltglieder .................................................................2 x 1 Wechsler
Arbeitsweise ...................................................................... Ruhestrom
Elektrische Lebensdauer ........................................ 10000 Schaltspiele
Kontaktdaten nach IEC 60947-5-1:
Gebrauchskategorie................ AC-13 AC-14 DC-12 DC-12 DC-12
Bem.betriebsspannung............230 V 230 V 24 V 110 V 220 V
für UL.......................................200 V 200 V 24 V 110 V 200 V
Bem.betriebsstrom....................5 A 3 A 1 A 0,2 A 0,1 A
Anschluss
Anschlussart................................................................ Schraubklemme
Anschlussvermögen
Mehrleiteranschluss (2 Leiter gleichen Querschnitts):
starr/flexibel ................................................................ 0,2…1,5 mm²
Abisolierung..........................................................................8…9 mm
Drehmoment .................................................................. 0,5…0,6 Nm
()* Werkseinstellungen
MRCDB423
Alle Rechte vorbehalten.
Nachdruck und Vervielfältigung
nur mit Genehmigung des Herausgebers.
Bender GmbH & Co. KG
Postfach 1161 • 35301 Grünberg • Deutschland
Londorfer Str. 65 • 35305 Grünberg • Deutschland
Tel.: +49 6401 807-0 • Fax: +49 6401 807-259
E-Mail: [email protected] • www.bender.de
All rights reserved.
Reprinting and duplicating
only with permission of the publisher.
Bender GmbH & Co. KG
PO Box 1161 • 35301 Grünberg • Germany
Londorfer Str. 65 • 35305 Grünberg • Germany
Tel.: +49 6401 807-0 • Fax: +49 6401 807-259
E-Mail: [email protected] • www.bender.de

Other manuals for MRCDB423 Series

1

This manual suits for next models

4

Other Bender Measuring Instrument manuals

Bender ISOMETER isoGEN423 User manual

Bender

Bender ISOMETER isoGEN423 User manual

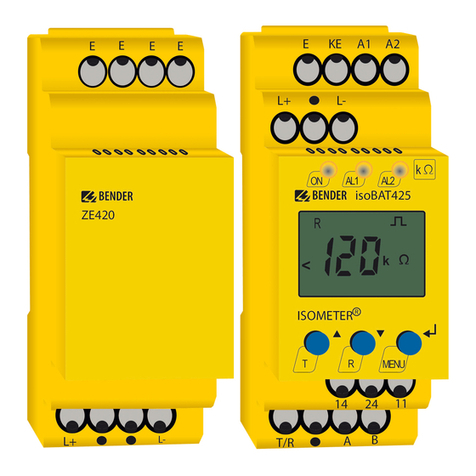

Bender ISOMETER isoBAT425 User manual

Bender

Bender ISOMETER isoBAT425 User manual

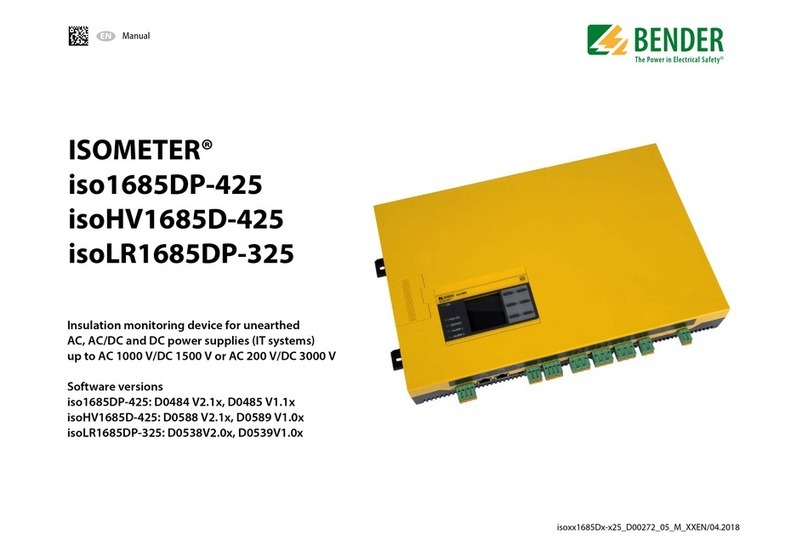

Bender ISOMETER iso1685DP-425 User manual

Bender

Bender ISOMETER iso1685DP-425 User manual

Bender ISOMETER iso1685DP-425 User manual

Bender

Bender ISOMETER iso1685DP-425 User manual

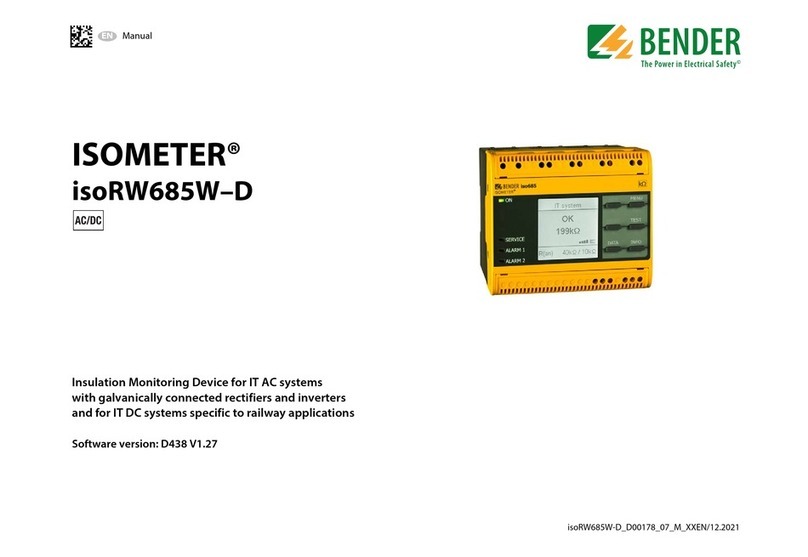

Bender ISOMETER isoRW685W-D User manual

Bender

Bender ISOMETER isoRW685W-D User manual

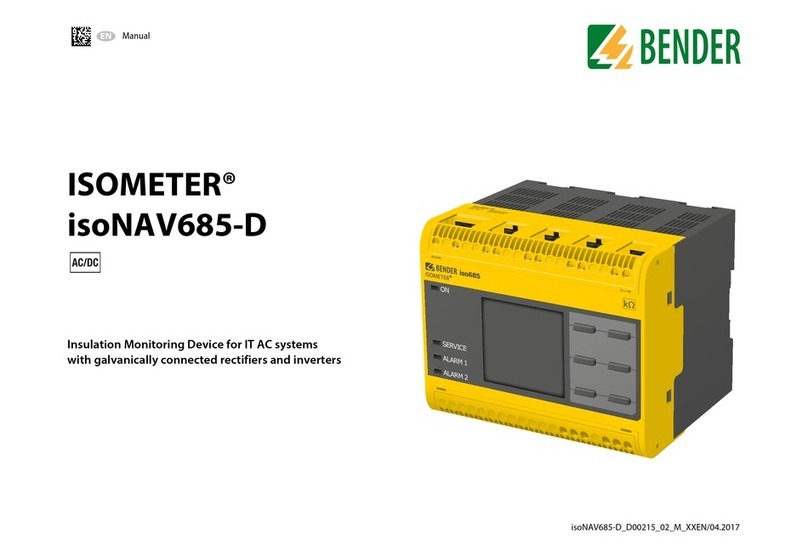

Bender ISOMETER isoNAV685-D User manual

Bender

Bender ISOMETER isoNAV685-D User manual

Bender ISOMETER iso1685DP-425 User manual

Bender

Bender ISOMETER iso1685DP-425 User manual

Bender LINETRAXX CMS460-D4 User manual

Bender

Bender LINETRAXX CMS460-D4 User manual

Bender ISOMETER isoPV1685RTU User manual

Bender

Bender ISOMETER isoPV1685RTU User manual

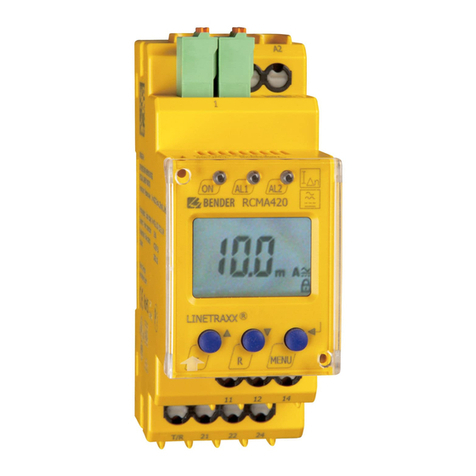

Bender RCMA420 User manual

Bender

Bender RCMA420 User manual

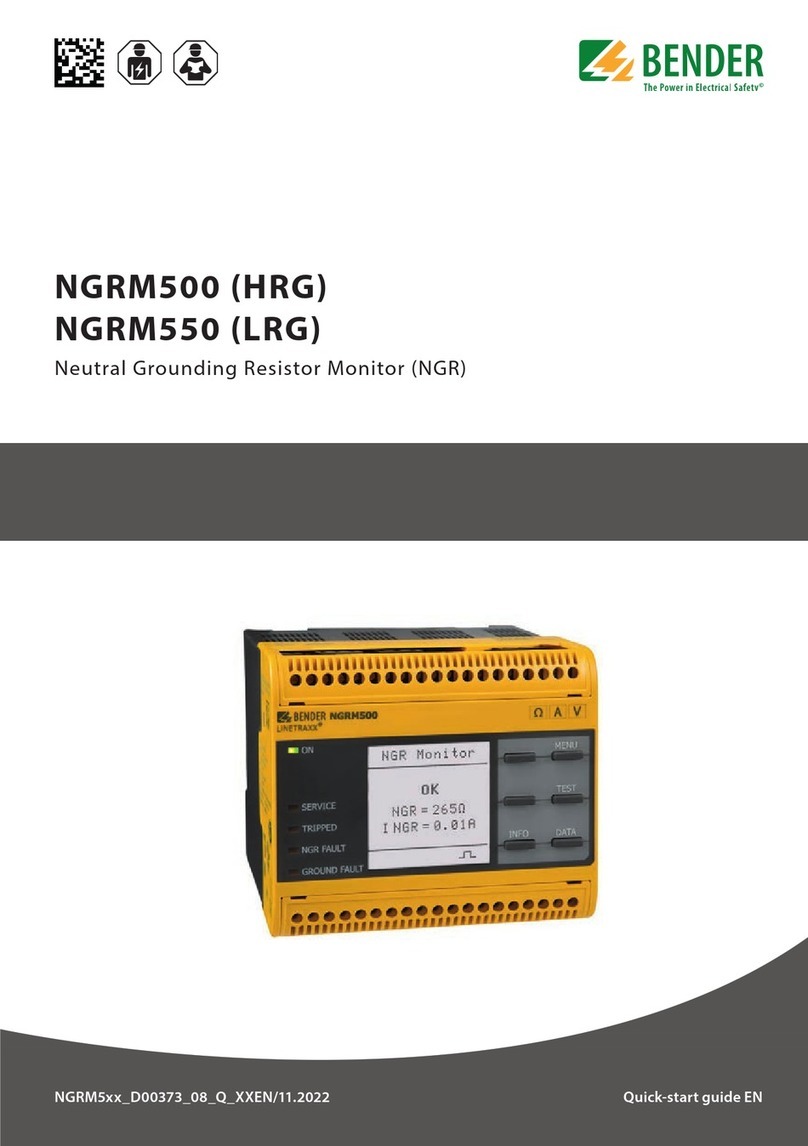

Bender NGRM500 User manual

Bender

Bender NGRM500 User manual

Bender NGRM700 User manual

Bender

Bender NGRM700 User manual

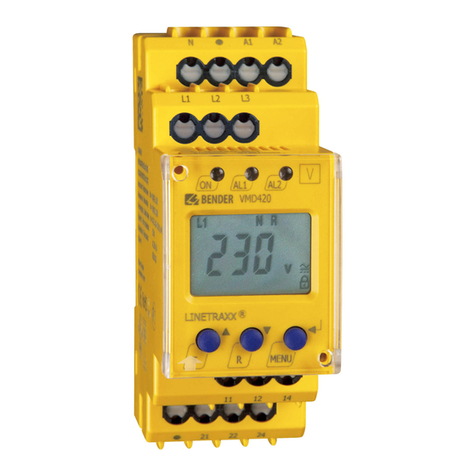

Bender VMD420 User manual

Bender

Bender VMD420 User manual

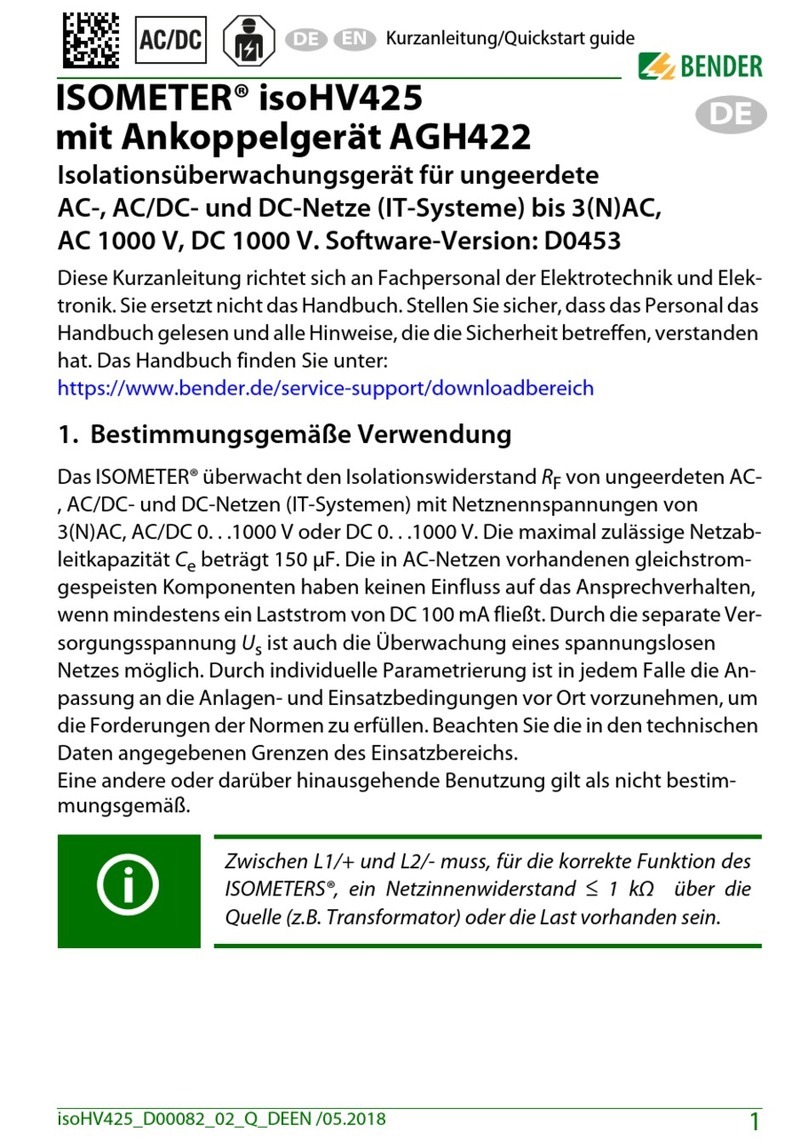

Bender ISOMETER isoHV425 User manual

Bender

Bender ISOMETER isoHV425 User manual

Bender RC48N-70-10 A User manual

Bender

Bender RC48N-70-10 A User manual

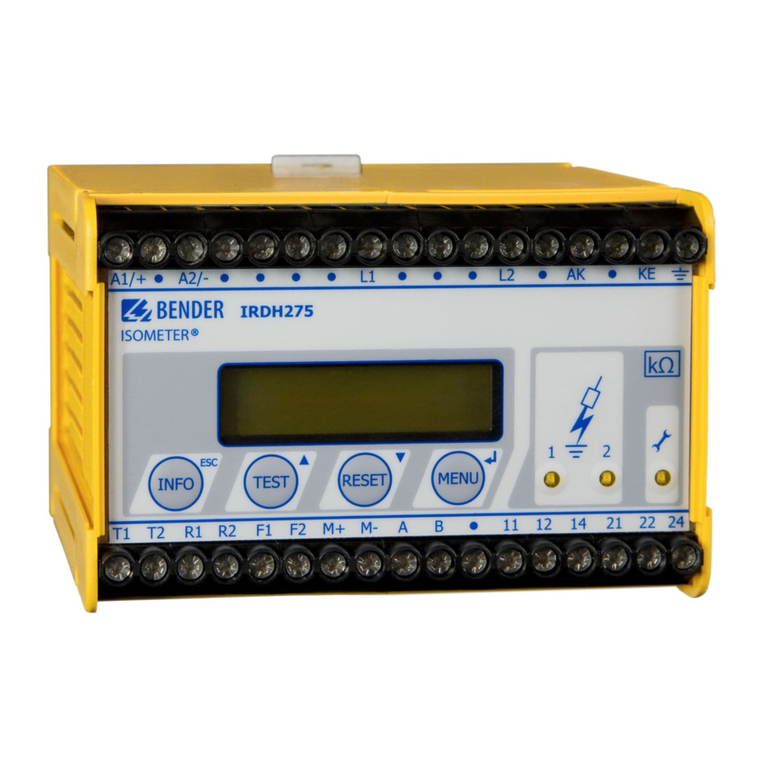

Bender A-ISOMETER IRDH275 User manual

Bender

Bender A-ISOMETER IRDH275 User manual

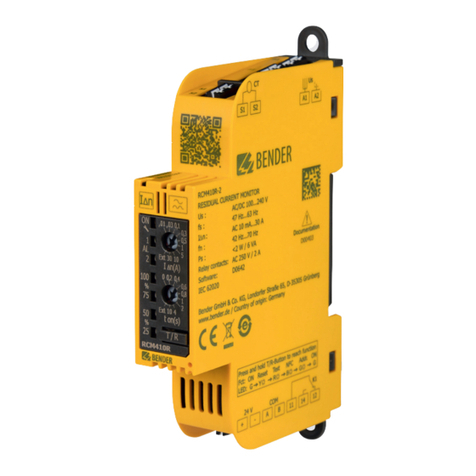

Bender LINETRAXX RCM410R-1 User manual

Bender

Bender LINETRAXX RCM410R-1 User manual

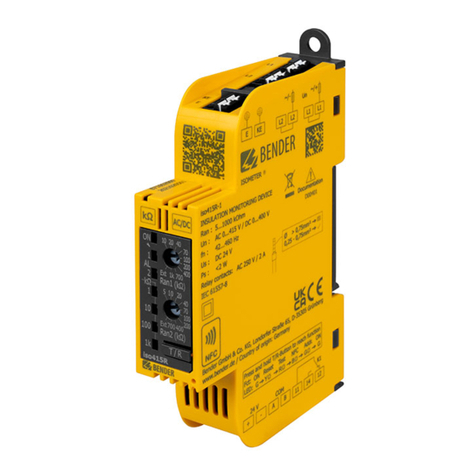

Bender ISOMETER iso415R User manual

Bender

Bender ISOMETER iso415R User manual

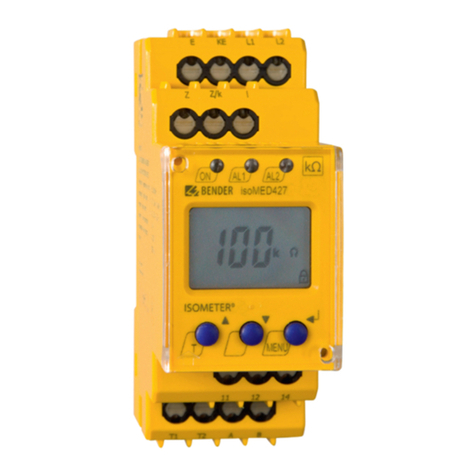

Bender isoMED427P-CX User manual

Bender

Bender isoMED427P-CX User manual

Bender ISOMETER iso1685DP-425 User manual

Bender

Bender ISOMETER iso1685DP-425 User manual

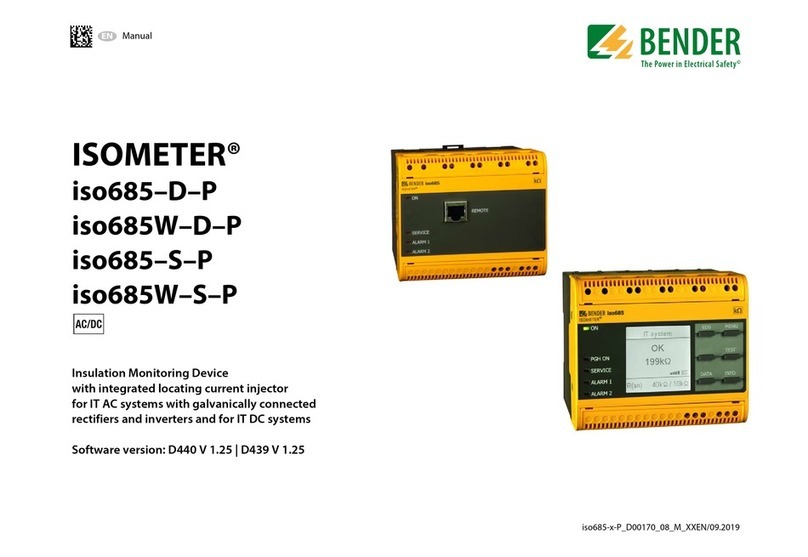

Bender ISOMETER iso685W-D-P User manual

Bender

Bender ISOMETER iso685W-D-P User manual

Bender ISOMETER isoHV525 User manual

Bender

Bender ISOMETER isoHV525 User manual

Bender ISOMETER isoHR685W-x-I-B User manual

Bender

Bender ISOMETER isoHR685W-x-I-B User manual

Bender ISOMETER isoPV425 with AGH420 Operator's manual

Bender

Bender ISOMETER isoPV425 with AGH420 Operator's manual

Popular Measuring Instrument manuals by other brands

Motrona touchMATRIX PN350 operating manual

Motrona

Motrona touchMATRIX PN350 operating manual

Atmos MEDAP FINA FLOW operating instructions

Atmos

Atmos MEDAP FINA FLOW operating instructions

UEi C75 instruction manual

UEi

UEi C75 instruction manual

Hanna Instruments HI97750 instruction manual

Hanna Instruments

Hanna Instruments HI97750 instruction manual

Care Fusion MicroRPM operating manual

Care Fusion

Care Fusion MicroRPM operating manual

Aqualytic CHECKIT Comparator instruction manual

Aqualytic

Aqualytic CHECKIT Comparator instruction manual

Bin Master NCR-80 operating instructions

Bin Master

Bin Master NCR-80 operating instructions

AutoMeter 6858 installation instructions

AutoMeter

AutoMeter 6858 installation instructions

B meters HYDRODIGIT-S1 operating instructions

B meters

B meters HYDRODIGIT-S1 operating instructions

ICON truflo TKP Series QUICK START OPERATING GUIDE

ICON

ICON truflo TKP Series QUICK START OPERATING GUIDE

Newport 2835-C manual

Newport

Newport 2835-C manual

Ono Sokki SE-2400 instruction manual

Ono Sokki

Ono Sokki SE-2400 instruction manual

Tek-Trol TEK-DP 1670A quick start guide

Tek-Trol

Tek-Trol TEK-DP 1670A quick start guide

LogiCO2 Scout Glow user manual

LogiCO2

LogiCO2 Scout Glow user manual

B+K precision 240A instruction manual

B+K precision

B+K precision 240A instruction manual

LineEye LE-8500XR instruction manual

LineEye

LineEye LE-8500XR instruction manual

EMU Check Short manual

EMU

EMU Check Short manual

Global Test Supply Aurora TGZ370 owner's manual

Global Test Supply

Global Test Supply Aurora TGZ370 owner's manual

manuals.online logo
manuals.online logoBrands
  • About & Mission
  • Contact us
  • Privacy Policy
  • Terms and Conditions

Copyright 2025 Manuals.Online. All Rights Reserved.
