Beninca AU.96L SPAZIO Installer manual

MOTORE ELETTROMECCANICO PER PORTE BASCULANTI
ELECTROMECHANICAL MOTOR FOR OVERHEAD DOORS
ELEKTROMECHANISCHE MOTOR FÜR KIPPBARE TÜREN
MOTEUR ÉLECTROMÉCANIQUE POUR PORTES BASCULANTES
AU.96LSPAZIO
AUTOMATISMI PER CANCELLI
®
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE,
SERRANDE ED AFFINI
L8542030
Rev. 09/97
Libro istruzioni e catalogo ricambi
Operating instructions and spare parts catalogue
Betriebsanleitung und Ersatzteilliste
Livret d’instructions et catalogue des pieces de rechange

2
Dichiarazione CE di conformità Déclaration CE de conformité
EC declaration of confirmity Declaracion CE de conformidad
EG-Konformitatserklarung
Con la presente dichiariamo che il nostro prodotto
We hereby declare that our product
Hiermit erklaren wir, dass unser Produkt
Nous déclarons par la présente que notre produit
Por la presente declaramos que nuestro producto
AU.96LSPAZIO
è conforme alle seguenti disposizioni pertinenti:
complies with the following relevant provisions:
folgenden einschlagigen Bestimmungen entspricht:
correspond aux dispositions pertinentes suivantes:
satisface las disposiciones pertinentes siguientes:
Direttiva sulla compatibilità elettromagnetica (89/336/CCE, 93/
68/CEE)
EMC guidelines (89/336/EEC, 93/68/EEC)
EMV-Richtlinie (89/336/EWG, 93/68/EWG)
Directive EMV (89/336/CCE, 93/68/CEE) (Compatibilité élec-
tromagnétique)
Reglamento de compatibilidad electromagnética (89/336/MCE,
93/68/MCE)
Norme armonizzate applicate in particolare:
Applied harmonized standards, in particular:
Angewendete harmonisierte Normen, insbesondere:
Normes harmonisée utilisées, notamment:
Normas armonizadas utilzadas particularmente:
EN 55022, EN 61000-3-2, EN 61000-3-3, EN 50082-1
Norme e specifiche tecniche nazionali applicate in particolare:
Applied national technical standards and specifications, in
particular:
Angewendete nationale Normen und technische
Spezifikationen, insbesondere:
Normes et specifications techniques nationales qui ont été
utilisées, notamment:
Normas y especificaciones técnicas nacionales que se utilizaron
particularmente:
UNI 8612
Data/Firma
Direttiva sulla bassa tensione (73/23/CEE, 93/68/CEE)
Low voltage guidelines (73/23/EEC, 93/68/EEC)
Tiefe Spannung Richtlinie (73/23/EWG, 93/68/EWG)
Directive bas voltage (73/23/CEE, 93/68/CEE)
Reglamento de bajo Voltaje (73/23/MCE, 93/68/MCE)
Norme armonizzate applicate in particolare:
Applied harmonized standards, in particular:
Angewendete harmonisierte Normen, insbesondere:
Normes harmonisée utilisées, notamment:
Normas armonizadas utilzadas particularmente:
EN 60204-1, EN 60335-1
Data/Firma
AUTOMATISMI PER CANCELLI
®
Automatismi Benincà Srl
Via Scamozzi, 3
36030 MONTECCHIO P. VI
ITALIA

3
Introduzione
Ci congratuliamo con Voi per aver scelto il motoriduttore AU.96L SPAZIO.
Tutti gli articoli della vasta gamma Benincàsono il frutto di una ventennale esperienza nel settore degli
automatismi e di una continua ricerca di nuovi materiali e di tecnologie all’avanguardia.
Proprio per questo, oggi siamo in grado di offrire dei prodotti estremamente affidabili che, grazie alla loro
potenza, efficacia e durata, soddisfano pienamente le esigenze dell’utente finale.
Tutti i nostri prodotti vengono costruiti in conformitàalle norme UNI 8612 e sono coperti da garanzia.
Inoltre,unapolizzaR. C. prodotti stipulata con primaria compagnia assicurativa copre eventuali danni a cose
o persone causati da difetti di fabbricazione.
Introduction
Thank you for choosing our AU.96L SPAZIO ratiomotor.
All items in the wide Benincà production range are the result of twenty-years’ experience in the
automatism sector and of continuous research for new materials and advanced technologies.
We are, therefore, in the position to offer highly reliabljãproducts that due to their power, effective-
ness and useful life, fully satisfy the final user’s requirements.
All our products are manufactured to the standard UNI 8612 and are covered by warranty.
Possible injury to people or accidents caused by defects in construction are covered by a civil liabil-
ity policy drawn up with one of the major insurance companies.
Einleitung
Wir danken Ihnen dafür, daß Sie sich für das AU.96L SPAZIO Steuergehäuse entschieden haben.
Alle Produkte der umfangreichen Benincà Produktion sind das Ergebnis der zwanzigjährigen Erfahrungen
im Bereich derAutomation und der ständigen Erforschung von neuen Materialien und fortgeschrittenen Tech-
nologien.
Aus diesem Grund sind wir heute in der Lage, zuverlässige Produkte anzubieten, die, dank ihren Stärke,
Wirksamkeit und Haltbarkeit, der Anforderungen des Endverbrauchers völlig gerecht werden.
Alle Produkte sind nach UNI Normen 8612 gefertigt und durch Garantie gedeckt.
Eventuelle Personen- oder Sachschäden, die durch Fertigungsfehler verursacht werden können, werden
durch eine der wichtigsten Versicherungsgesellschaften gedeckt.
Introduction
Nous ne pouvons que féliciter d’avoir porté votre choix sur le moto-réducteur AU.96L SPAZIO.
Vingt années d’expérience dans le secteur des automatismes ainsi que dans le recherche de nouveaux
matériaux et technologies de pointe, nous ont permis de développer tous les nombreux articles de la
gamme Benincà.
Pour ces raisons, nous sommes en mesure de proposer des produits extrémement fiables et qui
grâce à leurs puissances, performances et longévité, répondent aux exigences des utilisateurs.
Tous nos produits sont construits selon les normes UNI 8612 et sont garantis.
En plus, une police d’assurance responsabilité civile garantie la couverture d’éventuels sinistres à
personnes ou objects causés par les défauts de fabrication.

4
1. Notizie generali
Per un buon funzionamento dell’automazione in oggetto, la porta basculante deve rispondere alle seguenti
caratteristiche:
- buona robustezza e rigidità
- buona equilibratura
- buona scorrevolezza delle guide.
In ogni caso l’apertura e la chiusura manuali devono potersi eseguire con facilità.
1. General information
For an efficient operation of this automation, the overhead door must have the following features:
- good stoutness and stifness
- good balancing
- good smoothness on its guides
Manual opening and closing must be easy to carry out.
1. Allgemeine Information
Zum guten Betrieb der genannten Automation muß das Kipptor folgende Eigenschaften haben:
- Stärke und Festigkeit
- gute Auswuchtung
- gutes gleiten auf den Führungen.
Öffnung und Schließung von Hand müssen in jedem Fall leicht sein.
1. Notice générales
Pour un bon fonctionnement de l’automatisme en object, la porte basculante doit avoir les suivantes
caractéristiques:
- bonne robustesse et rigidité
- bon équilibrage
- bon déplacement sur les guides
Dans les cas d’ouverture et de fermeture manuelles, les opérations doivent être effectuées avec
facilité.

5
2. Caratteristiche generali
L’AU.96L SPAZIO èun’automazione per porte basculanti a contrappesi, a montaggio centrale o laterale.
Compatto e lineare, il motoriduttore AU.96L SPAZIO si adatta a qualsiasi tipo di porta basculante.
L’AU.96L SPAZIO oltre a garantire il massimo dell’affidabilità, offre un movimento continuo, regolare e silen-
zioso. L’applicazione èdi facile esecuzione e puòavvenire mediante viti o saldatura.
L’irreversibilitàdel motoriduttore assicura la chiusura della porta senza l’impiego di elettroserrature.
In caso di mancanza di corrente lo sblocco avviene mediante la semplice rotazione di una leva situata sul
motoriduttore. Se si applica il dispositivo AU.SE, lo sblocco puòessere effettuato sia dall’esterno che dall’in-
terno mediante la maniglia della porta basculante.
2. General features
Automation for overhead doors, centre or side mounted. Compact and straightforward, the AU.96L
SPAZIO geared motor fits all types of overhead doors.
In addition to guaranteeing maximum reliability, theAU.96LSPAZIO offers regular and silent continu-
ous movement. Installation is easy and can be done with screws or welding.
The irreversible motor ensures door closing without the need of electric locking.
In the event of power failure, release is obtained by turning a lever located on the geared motor. If the
AU.SE device is fitted, release can be carried out either externally or internally with the handle of the
overhead door.
2. Allgemeine Eigenshaften
Automationsvorrichtung für kippbare Türen mit zentral oder seitlich montiertem Gegengewicht.
Der kompakte und lineare Motor-Reduzierer paßt sich jeder Art von kippbaren Tür an. Das Modell AU.96L
SPAZIO besticht durch höchste Verläßlichkeit und ist durch eine regelmäßige und geräuscharmen Bewegung
gekennzeichnet.
Die Anbringung erfolgt problemlos entweder mittels Schrauben oder Schweißung. Die Irreversibilität des
Motoreduzierers versichert die perfekte Schließung der Türen ohne Verwendung eines Elektroschlosses.
Bei Stromausfall erfolgt die Endblockierung mittels einfacher Drehung eines auf dem Motoreduzierer ange-
brachten Hebels.
Wird die Vorrichtung AU.SE angebracht, so kann die Entblockierung sowohl von außen als auch von innen
durch Drehen des Handgriffs der kippbaren Tür erfolgen.
2. Caractéristiques générales
AU.96L SPAZIO automatisation pour portes basculantes à contrepoids, montage central ou latéral.
Compact et linéaire, le moto-réducteur AU.96L SPAZIO s’adapte à n’importe quel type de porte
basculante. Le AU.96L SPAZIO assure une fiabilité maximum et offre en plus un mouvement continu
régulier et silencieux. L’installation est facile à exécuter et peut être faite au moyen de vis ou de
soudure.
L’irréversibilité du moto-réducteur assure le fermeture de la porte sans l’emploi de serrure électrique.
En cas de panne de courant le déblocage se fait au moyen d’une simple rotation du levier situé sur le
moto-réducteur.
Si l’on applique le dispositifAU.SE, le déblocage peut être effectué tant de l’intérieur que de l’extérieur
au moyen de la poignée de la porte basculante.

6
Alimentazione Feed Speisung Alimentation
Potenza Rating Leistung Puissance
Assorbimento Absorption Verbrauch Absorption
Coppia Torque Kräftepaar Couple
Rapporto di riduzione Reduction ratio Untersetzungsverhältnis Rapport de reduction
Classe isolamento Insulation class Isolierklasse Classe d’isolement
Interv. termoprotezione Thermoprotection interv. Eingriff Thermorelais Interv. protection thermique
Temp. funzionamento Working. temp. Betriebstemperatur Temper. fonctionnement
Tempo apertura Opening time Öffnungszeit Temps d’ouverture
Condensatore Condenser Kondensator Condensateur
Lubrificazione Lubrication Schmierung Lubrification
Peso Weight Gewicht Poids
Dimensioni Dimensions Masse Dimensions
V
W
A
Nm
°C
°C
sec
µF
Kg
mm
Dati tecnici Technical data Technische Daten Donnees technique
Grasso permanente / Permanent grease
Langlebiges Fett / Graisse permanent
230
AU.96L SPAZIO
170
0,85
480
0,0013
F
130
-20°/+70°
16
9
13
135x530/1250xH235
Riferimento targhetta sull’azionamento Voir la plaque sur le motoréducteur Siehe Schildchen auf der Motor-Gruppe See operation plate

7
3. Accessori indispensabili per il montaggio
- Braccio dritto AU.D oppure braccio curvo AU.C.
- Coppia di tubi L 1500 mm con bussola e staffe AU.45Z (solo per montaggio centrale).
- Bussola calettata AU.45B (solo per montaggio laterale).
3. Necessary assembling equipment
- Straight arm AU.D or curved arm AU.C
- Pair of 1500 mm long tubes with sleeve and flasks AU.45Z (only for centre assembling)
- Keyed sleeve AU.45B (only for side assembling).
3. Zur Montage unentbehrliches Zubehör:
- Gerader Arm AU.D oder gebogener Arm AU.C.
- ein Paar Rohre, 1500 mm lang, mit Buchse und Bügeln AU.45Z, nur für Anbringung in der Mitte
- Bügel AU.45B (nur für seitliche Anbringung).
3. Accessoires indispensables pour le montage
- Bras droit AU.D ou bras courbe AU.C.
- Paire de tubes l. 1500 mm avec douille et étrier AU.45Z (seulement pour montage central).
- Douille emboîtée AU.45B (seulement pour montage latéral).
4. Accessori supplementari
- Tubo L 150 mm con bussola e staffa (per montaggio laterale) AU.45T.
- Braccio dritto con bussola saldata AU.D45 (evita la saldatura in opera della bussola AU.45B al braccio
AU.D).
AU.45L bussola di collegamento tra il motoriduttore ed il tubo di torsione senza saldatura (spinata) completo
con tubo di torsione L 2000 mm.
N.B.: Questo accessorio unito al AU.D45 ed al AU.G45 permette l’installazione completa senza effettuare
alcuna saldatura.
- Innesto con staffaAU.G45 (permette il collegamento del braccioAU.D45 al tuboAU.45Z senza saldature).
- Sblocco a maniglia con chiave personalizzata AU.SE.
- Sblocco da esterno con chiave personalizzata AU.E.
- AU.MS96 sblocco a filo.
4. Additional equipment
- 150 mm long tube with sleeve and flask (for side assembling) AU.45T.
- Straight arm with welded sleeve AU.D45 (no need to weld the sleeve AU.45B to arm AU.D).
- AU.45L connection bush between the ratiomotor and the torque tube (pin-locked) complete with
2000 mm long torque tube.
This accessory, together with the AU.D45 and AU.G45, makes possible the complete installation
without any welding.
- Coupling with flaskAU.G45 (no need for any welding when connecting armAU.D45 and tubeAU.45Z).
- Handle release with personalized key AU.SE.
- Outside release with personalized key AU.E.
- AU.MS96 wire release.

8
A
R
100
Fig.2 Fig.3
- Per il fissaggio si consiglia di usare bulloni a testa tonda con quadro sottotesta
UNI 5732 M8 N6.
- For the fastening we advise to use UNI 5732 M8 N6 round-headed bolts
with underhead square.
- Zum Befestigen empfehlen wir Schrauben mit rundem Kopf und viereckigem
Unterlegplättchen UNI 5732 M8 N6.
- Pour la fixation on conseille d’utiliser des boulons àtête ronde avec
pièce carrée sous la tête.
Braccio del basculante
Overhead door arm
Arm der Kipptür
Bras de basculant
Porta basculante con portina.
Overhead garage door with single-swing door.
Kipptor mit Personentür
Basculante avec porte d’accès.
Fig.1
L
L/2
R
100
100
R
Curare l’allineamento dei due motori.
Carefully align the two motors.
Achten Sie auf die Ausrichtung der beiden Motoren.
Respecter l’alignement des deux moteurs.
Min 220 mm

9
4. Zusätziches Zubehör:
- Rohr, 150 mm lang, mit Buchse und Bügel AU.45T für seitliche Anbringung.
- Gerader Arm AU.D45 mit geschweißter Buchse (erspart das Schweißen der Buchse AU.45B an den Arm
AU.D bei der Montage).
-AU.45L, Verbindungsbuchse zwischen Getriebemotor und Torsionrohr, ohne Schweißen (verdübelt), kom-
plett mit Torsionrohr 2000 mm lang.
Dieses Zubehör ermöglicht zusammen mit AU.D45 und AU.G45 vollständige Anbringung ohne irgendeine
Schweißung.
Der Einsatz mit Bügel AU.G45 gestattet die Verbindung des Armes AU.D45 mit dem Rohr AU.45Z ohne
Schweißen.
- Freigabe durch Griff mit individuell gestaltetem Schlüssel AU.SE.
- Freigabe von außen mit individuell gestaltetem Schlüssel AU.E.
- AU.MS96 Freigabe über Draht.
4. Accessoires supplémentaires
- Tube l. 150 mm avec douille et étrier (montage latéral) AU.45T.
- Bras droit avec douille soudée (éviter de souder sur place la douille AU.45B au bras droit AU.D).
- AU.45L douille de liaison entre le moteur-réducteur et le tube de torsion sans soudure (goupillé)
complête de tube de torsion 2000 mm.
N.B. Cet accesoire plus le AU.D45 et le AU.G45, permettent d’effectuer une installation complête
sans devoir souder.
- Enclenchement avec bride AU.G45 (permet la liaison du bras AU.D45 au tube sans soudure).
- Déblocage àmanivelle avec clépersonalisée AU.SE.
- Déblocage de l’extérieur avec clépersonalisée AU.E.
- AU.MS96 déblocage àfil.
5. Messa in posa dell’automatismo
5.1 Prefazione
L’automazione con un solo motore a montaggio centrale èconsigliabile per porte basculanti di area inferiore
od uguale a 8 m2; per dimensioni superiori o per basculanti con portina utilizzare n°2 motori laterali.
5.2 Operazione n°1
Individuato l’asse di rotazione della porta basculante A, determinare l’asse R passante inferiormente alla
distanza di 100 mm (fig. 1); questo èl’asse dell’albero scanalato uscente dal motoriduttore.
Ancorare quindi la piastra del motoriduttore alla porta seguendo le indicazioni delle figg. 2 e 3.
5.3 Operazione n°2 (fig. 4).
Fissare la piastrina P sul montante o sul traverso superiore della basculante oppure a muro a fianco del
braccio della porta. (In ogni caso il braccio B deve essere sistemato tra il montante ed il braccio della porta
basculante; se questo spazio èinsufficiente utilizzare il braccio curvo art. AU.C che permette di lavorare in
asse con il braccio della porta basculante).
5.4 Operazione n°3 (fig. 6).
Fissare provvisoriamente la staffa S con il tubo T infilato sia in quest’ultima che nell’albero scanalato del
motoriduttore.
Rilevare la misura del tubo T in modo che sia allineato al braccio B.
Tagliare quindi il tubo a misura.

10
P
Saldare su tutto il contorno
Weld onto all profile
Rundum schweißen
Souder tout autour
B
Fig.4
Fig.6
100
100
Braccio curvo
Bent arm
Gebogener Arm
Bras courve
Braccio diritto
Straight arm
Gerader Arm
Bras droit
Fissare con n°4 viti autofilettanti Ø4.8 o con viti M5 o con rivetti Ø4.8.
Secure with 4 of 4.8 mm Øself-tapping screws or with M5 screws or with
4.8 mm Ørivets.
Mit 4 selbstschneidenden Schrauben Ø4.8 oder mit Schrauben M5 oder mit
Nieten Ø4.8 befestigen.
Fixer avec 4 vis taraud Ø4.8 ou vis M5 ou rivets Ø4.8.
Regolare per ottenere il parallelismo del tubo con la porta basculante
Adjust until the tube is parallel to the overhead door
Regulieren, bis Rohr und Kipptor parallel sind.
Régler pour obtenir le parallélisme du tube avec la porte basculante
Fig.5
Mettere in bolla
Level
Nivellieren
Niveler
T
S
R

11
Fissare ora la staffa S mediante viti o rivetti avendo cura di mettere in bolla il tubo T.
Quest’ultimo deve anche essere parallelo al telo della basculante; a tal proposito usufruire della regolazione
di cui fig. 5.
5.5 Operazione n°4
Portare la porta basculante in apertura e tagliare i due componenti del braccio dritto secondo le indicazioni
delle figg. 7 e 8.
Saldare poi il piatto del braccio al tubo T (fig. 7) oppure utilizzare il braccio AU.D45.
Infilare il piatto nel tubo e quindi fissare quest’ultimo al piatto P mediante vite M10 e dado autobloccante (in
dotazione).
5.6 Operazione n°5
Se necessario riequilibrare la porta aumentando i contrappesi o il tiro delle molle in modo che le manovre
manuali risultino facili da compiere.
5. Additional equipment
5.1 Foreword
The automation with one only centre mounted motor is recommended for 8 sqm or smaller overhead
doors; overhead doors larger in size or with single-swing door should be equipped with 2 side mounted
motors.
5.2 Once found the overhead door rotation axisA, determine axis R, 100 mm underneath (fig. 1); this is
the splined shaft axis coming from the ratiomotor. Now, secure the ratiomotor base to the door as per
fig. 2 and 3.
5.3 Operation no. 2 (fig. 4)
Secure plate P to the top jamb of the door or to the wall on the door arm side. (The arm B must be
located between the jamb and the arm of the overhead door. If there is no sufficient space, use the
curved arm AU.C which permits to work axially to the overhead door arm).
5.4 Operation no. 3 (fig. 6)
Temporarily fasten the flask S with the tube T which is partially inserted both in the flask and in the
ratiomotor splined shaft. Determine the tube T measure so that it is aligned to arm B. Now cut the tube
to size. Secure the flask S through screws or rivets after making sure the tube T is livelled and parallel
to the overhead sheet (for its adjustment see fig. 5)
5.5 Operation no. 4
Open the overhead door and cut the 2 straight arm components as per indications given on fig. 7 and
8. Now weld the arm plate to the tube T (fig. 7) or use the arm AU.D45.
Insert the plate into the tube and secure them to each other through an M10 screw and a self block-
ing nut (supplied as part of the equipment).
5.6 If necessary, balance the door by increasing the balance weights or the spring compression so
that all manual operations are easier.

12
Fig.8
Fig.7
P
10
Tagliare
Cut
Schneiden
Couper
Piatto del braccio diritto
Straight arm plate
Platte des geraden Armes
Méplat du bras droit
T
Saldare su tutto il contorno
Weld onto all profile
Rundum schweißen
Souder tout autour
P
10
Tagliare
Cut
Schneiden
Couper
Tubo del braccio diritto
Straight arm tube
Rohr des geraden Armes
Tube de bras droit

13
5. Montage der Automation
5.1 Vorwort
Die Automation mit nur einem Motor zur Anbringung in der Mitte empfiehlt sich für Kipptüren, deren Fläche
8 m2oder weniger mißt; bei größeren Maßen oder bei Kipptoren mit Personentür setze man zwei seitliche
Motoren ein.
5.2 Vorgang 1
Hat man die Drehungsachse A des Kipptores gefunden, bestimme man Achse R, die 100 mm weiter unten
verlauuft (Zeichnung 1). Das ist dieAchse der aus dem Getriebemotor tretenden Keilwelle. Man befestige die
Platte des getriebemotors an der Tür, indem man die Anweisungen auf Zeichnung 2 und 3 befolgt.
5.3 Vorgang 2 (Zeichnung 4)
Befestigen Sie die Platte P am oberen Pfosten oder Querverband des Kipptores oder an der Wand neben
dem Türarm. Arm B mußjedenfalls zwischen dem Pfosten und dem Arm des Kipptores angebracht werden.
Reicht der Raum nicht, benutzen Sie den gebogenen Arm AU.C, mit dem man axial zum Arm des Kipptores
arbeiten kann.
5.4 Vorgang 3 (Zeichnung 6)
Bügel S vorübergehend mit dem in ihn und in die Keilwelle des Getriebemotors geschobenen Rohr befesti-
gen.
Das Maßvon Rohr T so nehmen, daßes nach Arm B ausgerichtet ist. Rohr dann maßschneiden.
Wasserwaage anwenden.
Nun Bügel S anschrauben oder annieten und Rohr T mit der Wasserwaage nivellieren. Dieses mußauch
der gegenplatte des Kipptores parallel sein. Zu diesem Zweck reguliere man nach Zeichnung 5.
5.5 Vorgang 4
Kipptor öffnen und die beiden Teile des geraden Armes nach den Anweisungen auf Zeichnung 7 und 8
schneiden.
Dann Scheibe des Armes an Rohr T schweißen (Zeichnung 7) oder Arm AU.D45 benutzen.
Scheibe ins Rohr schieben und dieses an Scheibe P mit Schraube M10 und mitgelieferter selbstsperrender
Mutter befestigen.
5.6 Wenn nötig, wuchte man das Tor erneut aus, indem man die Gegengewichte oder den Federzug verstärkt,
so daßdie Handgriffe leichtfallen.
5. Mise en place de l’automatisme
5.1 Préface
L’automatisme avec un seul moteur central est conseillable pour le portes basculantes de 8 m2ou
inferieures; pour des dimensions supérieures ou pour des basculants ayant une petite porte, utiliser
deux moteurs sur les côtes.
5.2 Opération n
° 1
Une fois déterminél’axe de rotation de la porte basculante A, à100 mm au dessous se trouvera l’axe
des moteurs-réducteurs pris dans l’axe de leur arbre cannelé.
Fixer la plaque du moteur-réducteur au panneau de la porte en suivant les indications des figures 2
et 3.

14
Fig.9

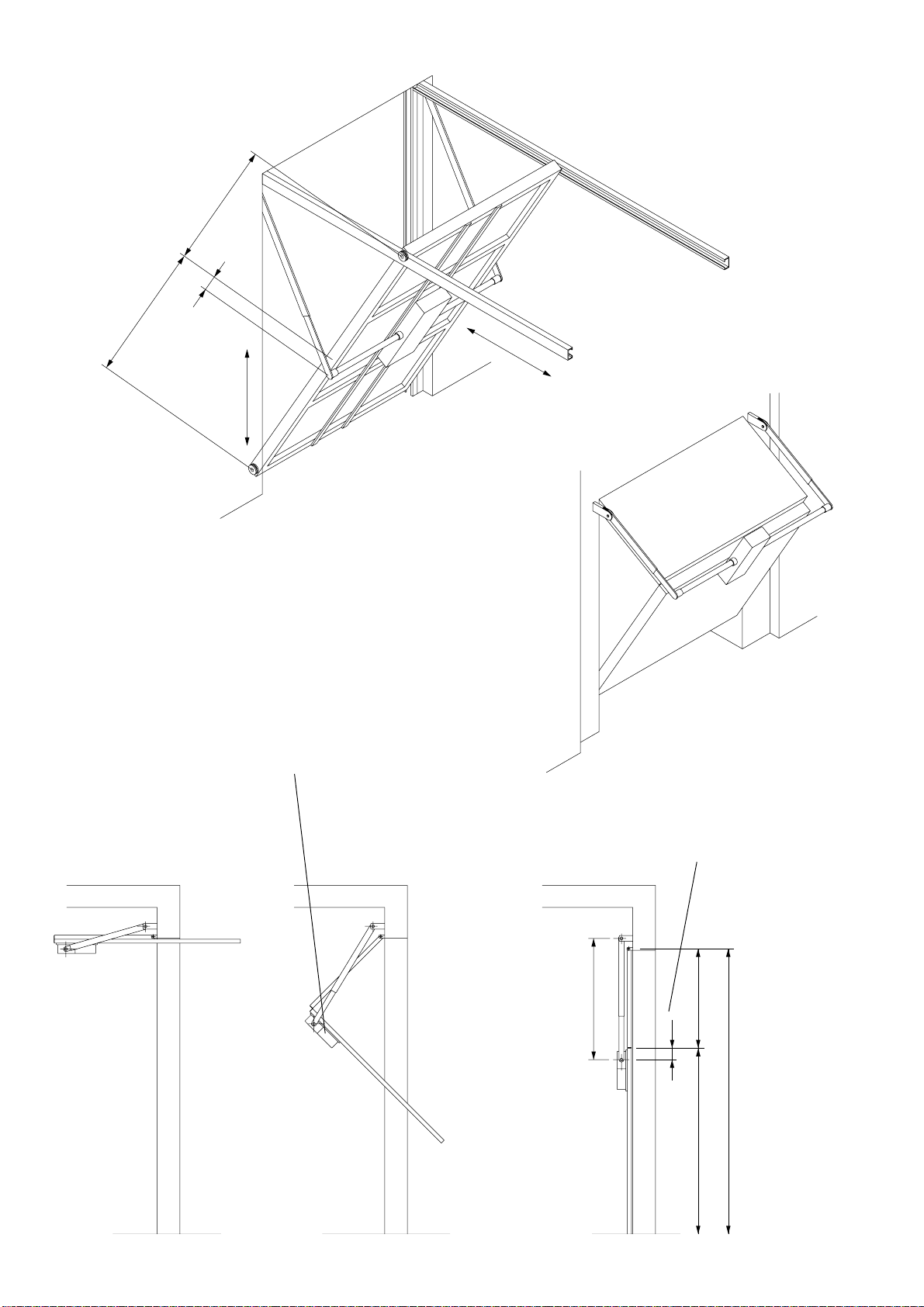

Per evitare che sporga, il motore puòessere montato con la lampada di cortesia verso il basso.
Motor can be mounted with the courtesy lamp down-oriented so as to avoid its protruding.
Um Herausragen zu vermeiden, kann der Motor mit nach unten gerichtem Anlaßlicht angebracht
werden.
Pour eviter que le moteur dépasse, une lampe-témoin peut être montée vers le bas.
La quota 100 sulle porte basculanti normali di-
venta 120 dallo snodo del telo basculante all’as-
se motore.
Dimension 100 on standard overhead doors
becomes 120 from sheet articulation to motor
axis.
Das Maß100 an den normalen Kipptüren wird
120 vom Gelenk der Gegenplatte der Tür zur
Motorachse.
La côte de 100 mm des portes basculantes
ordinaires devient 120 de l’articulation du
panneau du basculant àl’axe du moteur.
Fig.10
1/3 H
2/3 H
H
Max 1200
120
1/2 H 1/2 H
100

15
5.3 Opération n ° 2 (fig. 4)
Fixer la plaque P sur le montant supérieur du basculant ou bien sur le mur àcôte du bras de la porte.
(Dans ce cas le bras B doit être placéentre le montant et le bras de la porte basculante. Si cet espace
est trop court, utiliser le bras courbe art. AU.C qui permet de travailler en axe avec le bras de la porte
basculante).
5.4 Opération n
° 3 (fig. 6)
Fixer de façon provisoire l’étrier S au tube T engagée soit dans celui-ci soit dans l’arbre cannelédu
moteur-réducteur.
Relever la mesure du tube T lorsqu’il est alignéavec le bras B.
Couper le tube sur mesure.
Fixer l’étrier S avec des vis ou des rivets en prenant soin que le tube soit en niveau àbulle.
Celui-ci doit être également paralléle au panneau du basculant. Pour cela, utiliser le réglage comme
de fig.5.
5.5 Opération n
° 4
Ouvrir la porte du basculant et couper les deux éléments du bras droit selon les indications des
figures 7 et 8.
Souder le méplat du bras au tube T (fig. 7) ou bien utiliser le bras AU.D45. Enfiler le méplat dans le
tube puis le fixer au montant P avec des vis M10 et écrous autoserrants (fournis).
5.6 Reéquilibrer la porte en augmentant les contre-poids ou la tension des ressorts de façon àce que
les manoeuvres soient de facile éxécution.
6. Applicazioni particolari
Oltre alle normali porte basculanti (a contrappeso e guide verticali), il AU.96L SPAZIO consente di
automatizzare:
6.1 Porte a guide orizzontali e verticali fig. 9 (l’installazione risulta analoga a quella descritta al punto 5).
6.2 Porte basculanti snodate (fig. 10). Per l’installazione seguire il punto 5 integrato con le indicazioni di
fig.10.
6.3 Porte basculanti a molla (per il montaggio seguire le indicazioni del punto 5).
N.B.: Per poter essere automatizzate con ilAU.96LSPAZIO queste porte devono peròessere a guida verti-
cale.
6. Special applications
TheAU.96L SPAZIO permits to automate not only the standard overhead doors (with balance weights
and vertical guides) but also:
6.1 Doors with horizontal and vertical guides Fig. 9 (installation is similar to the one described in
point 5).
6.2 Articulated overhead doors (fig. 10.)
For the installation please follow point 5 and indications given in fig. 10.
6.3 Spring overhead doors (follow instructions given in point 5 for assembly).
N.B. In order to be automated through the AU.96L SPAZIO, the doors have to be vertical guided.

16
1
2

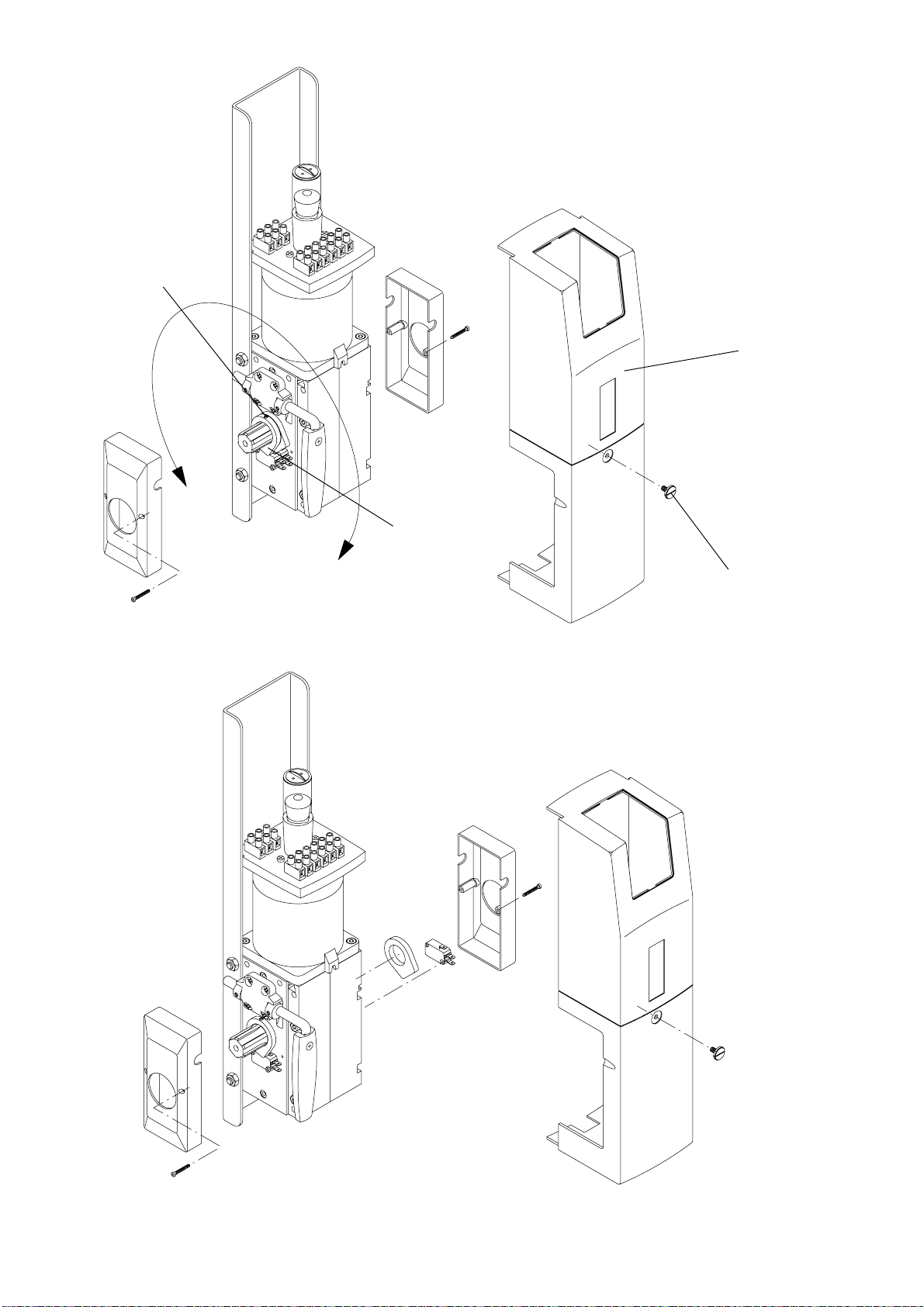

Fig.13
Fig.12
Blocca
Block
Sperrung
Blocage
Sblocca
Unblock
Freigabe
Déblocage
Fig.11

17
6. Besondere Anwendungen
Außerden normalen Kipptoren mitGegengewicht und sekrechten Führungen kannman mitAU.96LSPAZIO
automatisieren:
6.1 Türen mit waagerechten und senkrechten Führungen (Zeichnung 9); dieAnbringung gleicht der in Punkt
5 beschriebenen.
6.2 Gelenkkipptüren (Zeichnung 10).
Zur Anbringung lese man Punkt 5 mit den Anweisungen auf Zeichnung 10.
6.3 Federkipptore - bei der Anbringung befolge man die Anweisungen in Punkt 5.
Um mit AU.96L SPAZIO automatisiert zu werden, müssen diese Tore jedoch eine senkrechte Führung ha-
ben.
6. Applications particuliaires
Outres les normales portes basculantes (àcontre-poids et guides verticales) leAU.96L SPAZIO permet
d’automatiser:
6.1 Les portes àguides horizontales et verticales fig. 9 (c’est la même installation que celle décrite
au paragraphe 5)
6.2 Portes basculantes articulées (fig. 10)
Pour l’installation, suivre la description du paragraphe 5 en y ajoutant les indications de la figure 10.
6.3 Portes basculantes àressorts (pour le montage suivre la description du paragraphe 5)
N.B. Pour être parfaitement automatisées avec leAU.96L SPAZIO, elles doivent être àguidage vertical.
7. Manovra manuale
La manovra manuale della porta basculante èrealizzabile nell’AU.96L SPAZIO in diversi modi:
7.1 Sblocco interno a maniglia (fig. 11).
7.2 Sblocco interno - esterno a maniglia con chiave personalizzata (fig. 12).
7.3 Sblocco esterno con chiave personalizzata (fig. 13).
•Levare il blocchetto con la chiave personalizzata 1.
•Sbloccare tramite la chiave a brugola 2.
7.4 Sblocco a filo art. AU.MS96 (figg. 14-15-16).
•Togliere il supporto S svitando le 4 viti V (fig. 14).
•Premontare il supporto S1 (fig. 15).
•Fissare il supporto S1 mediante le due viti V1.
•Infilare il cavo di acciaio C sulla leva L.
•Passare la guaina G con il capocorda K fino a mandarla in battuta sul foro F.
•Fissare il cavo di acciaio C nella maniglia secondo fig. 16.
•Ruotare la maniglia per sbloccare.
•Ruotando nuovamente la maniglia, la prima manovra ripristineràil normale funzionamento.

18
S
VL
S1
V1
Maniglia con piastra
Handle with plate
Handgriff mit platte
Manette avec plaque
Vite M8x10 UNI 5739
Screw M8x10 UNI 5739
Schraube M8x10 UNI 5739
Vis M8x10 UNI 5739
Rosetta per M8 DIN 6798E
Washer M8 DIN 6798E
Scheibe M8 DIN 6798E
Rondelle M8 DIN 6798E
Rosetta 9x24 UNI 6593
Washer 9x24 UNI 6593
Scheibe 9x24 UNI 6593
Rondelle 9x24 UNI 6593
Fig.14
Fig.16
Vite M5x6 UNI 5927
Screw M5x6 UNI 5927
Schraube M5x6 UNI 5927
Vis M5x6 UNI 5927
Fig.15
F
C
K
Morsetto
Clamp
Klammer
Étau
G
Registro
Register
Regulierung
Réglage
F.C.
F.C.
F.C.
F.C.
F.C.
F.C.
F.C.
F.C.
Com. F.C.
Com. F.C.
Com. F.C.
Com F.C.
Messa a terra.
Earthing.
Erdung.
Mise àla terre.
Luce cortesia.
Lamp.
Lampe.
Lampe.
Luce cortesia.
Lamp.
Lampe.
Lampe.
Com. motore
Com. motor.
Com. Motor.
Com. moteur.
Motore
Motor.
Motor.
Moteur.
Motore
Motor.
Motor.
Moteur.

19
7. Manual operation
The overhead door manual operation can be carried out as follows:
7.1 Handle internal release (fig. 11)
7.2 Handle internal - external release with personalized key (fig. 12).
7.3 External release with personalized key (fig. 13).
•Remove the block with the personalized key 1
•Release by using the Allen screw 2
7.4 Wire release Art. AU.MS96 (figg. 14-1 -16).
•Remove the support S unscrewing the 4 screws (fig. 14).
•Assemble the support S1 (fig. 15).
•Fix the support S1 by the two screws V1.
•Insert the steel cable C into the lever L.
•Pass the sheath G with the cable terminal K until reaching hole F.
•To fix the steel cable C into the handle as per drawing 16.
•To rotate the handle in order to release.
•Rotating again the handle, the first move will restore the normal running.
7. Handbetrieb
Der Handbetrieb des Kipptores kann bei AU.96L SPAZIO auf verschiedene Art durchgeführt werden.
7.1 Innenfreigabe durch Griff (Zeichnung 11)
7.2 Innenfreigabe - Außenfreigabe durch Griff mit individuell gestaltetem Schlüssel (Zeichnung 12).
7.3 Außenfreigabe mit individuelle gestaltetem Schlüssel (Zeichnung 13)
•Endmaßmit individ. Schlüssel entfernen
•Mit Inbusschlüssel 2 freigeben
7.4 Freigabe über Draht, AU.MS96 (Zeichnungen 14-15-16).
•Die Stütze S nehmen aufschraubend die 4 Schrauben (Bild 14).
•Die Stütze S1 zusammensetzen (Bild 15).
•Die Stütze S1 durch die zwei Schrauben V1 verschrauben.
•Stahlkabel C auf Hebel L einsetzen.
•Mantel G mit Kabelschuh K durchziehen, bis er an Bohrung F anschlägt.
•Stahlkabel C in den Handgriff auf dem Bild 16.
•Zum Entsperren braucht man den Handgriff zu drehen.
•Wenn der Handgriff wieder gedreht wird, stellt die erste Betätigung den Normalbetrieb wieder her.
7. Opérations manuelles
L’opération manuelle d’ouverture de la porte basculante AU.96L SPAZIO, peut être réalisée de
pluisieurs façons:
7.1 Déblocage interne de la manivelle (fig. 11)

20
Fig.17
A
V
C
Anticipa.
Anticipate.
Beschleunigt.
Anticipe.
G
Posticipa.
Delay.
Verlangsamt.
Retarde.
N.B.: I finecorsa possono essere montati entrambi da una parte, nel caso di montaggio laterale del motore,
oppure uno su ogni lato in caso di montaggio centrale di quest’ultimo.
Note: Both limit switches can be mounted on one side in case of side installation of the motor or one
on each side in case of central installation.
Notabene: Im Falle daß, die Montage des Motores seitlich ist, können die beide Entschalter von einer Seite
montiert werden, oder ein Entschalter pro Seite im Mittelmontage des Motores.
N.B.: Les deux fins de course peuvent être montées d’un côtédans le cas de montage latéral du
moteur ou un par côté.
