BESAFE iZi Up X1 Handicap User manual

www.besafe.eu
NO SE DK GB DE IT NL/BE
User manual

3
Takk for at du valgte BeSafe iZi Up X1 Handicap
Bruk BeSafe iZi Up X1 originale bruksanvisning
når barnestolen monteres i bilen og barnet
plasseres i stolen. Hjelpemidler til stolen for
barn med spesielle behov er beskrevet i denne
bruksanvisningen. Du finner de nyeste anvis-
ningene på www.hts.no.
For monteringsvideo, se www.medema.no.
Innhold
Viktige deler 3
Justering og tilpasning 4
Beltesystem 6
Montering av beltesystemet 8
Montering i bilen 10
Rengjøring 11
2
Languages
NO 3 - 13
SE 4 - 24
DK 25 - 35
GB 36 - 46
DE 47 - 57
IT 58 - 68
BE/NL 69 - 79
NO
NO 3 - 13
GB 14-24
DE 25 - 35
2

3
Takk for at du valgte BeSafe iZi Up X1 Handicap
Bruk BeSafe iZi Up X1 originale bruksanvisning
når barnestolen monteres i bilen og barnet
plasseres i stolen. Hjelpemidler til stolen for
barn med spesielle behov er beskrevet i denne
bruksanvisningen. Du finner de nyeste anvis-
ningene på www.hts.no.
For monteringsvideo, se www.medema.no.
Innhold
Viktige deler 3
Justering og tilpasning 4
Beltesystem 6
Montering av beltesystemet 8
Montering i bilen 10
Rengjøring 11
2
Languages
NO 3 - 13
SE 4 - 24
DK 25 - 35
GB 36 - 46
DE 47 - 57
IT 58 - 68
BE/NL 69 - 79
NO
Viktige deler 4
Justering og tilpasing 5
Belte system 7
Montering av beltesystem 9
Montering i bil 11
Rengjøring 13
3

5
1
ill 3
Justering og tilpasning
1) BeSafe iZi Up X1 Handicap kan brukes med
eller uten svingsokkel. Den kan også brukes
med eller uten komplett innvendig beltesystem
eller kun med noen av funksjonene, etter behov.
2) Sideveis justering
av sidestøtte (1).
Før du begynner
justeringen, må du
plassere barnet i
stolen for å se hvor
mye sidestøtter
må justeres.
Juster sidestøtten
slik at barnet
sitter så stødig
som mulig.
Ta ut sidepolstringen (1, fig. 3).
Trykk inn låsesperren, se fig. 3. Du kan nå
velge ønsket sideposisjon.
Kontroller at den fjærbelastede mekanismen
klikker på plass, og at du ikke kan bevege den
sideveis.
4
Beltesystem
1) Sidestøtte
2) Vest
3) Skrittsele
4) Abduksjonkloss
5) Svingsokkel
Svingsokkel
6) Klaff
7) Borrelås
8) Låsebolt
9) Låsehåndtak
ill 1
ill 2
Viktige deler
4

5
1
ill 3
Justering og tilpasning
1) BeSafe iZi Up X1 Handicap kan brukes med
eller uten svingsokkel. Den kan også brukes
med eller uten komplett innvendig beltesystem
eller kun med noen av funksjonene, etter behov.
2) Sideveis justering
av sidestøtte (1).
Før du begynner
justeringen, må du
plassere barnet i
stolen for å se hvor
mye sidestøtter
må justeres.
Juster sidestøtten
slik at barnet
sitter så stødig
som mulig.
Ta ut sidepolstringen (1, fig. 3).
Trykk inn låsesperren, se fig. 3. Du kan nå
velge ønsket sideposisjon.
Kontroller at den fjærbelastede mekanismen
klikker på plass, og at du ikke kan bevege den
sideveis.
4
Beltesystem
1) Sidestøtte
2) Vest
3) Skrittsele
4) Abduksjonkloss
5) Svingsokkel
Svingsokkel
6) Klaff
7) Borrelås
8) Låsebolt
9) Låsehåndtak
ill 1
ill 2
Viktige deler
5

7
ill 6
ill 5
Intern selen
BeSafe iZi Up X1 Handicap kan brukes med eller
uten intern selen, som vest og skrittsele. Det kan
også brukes med bare noen av funksjonene,
etter behov.
1) Vest
Vesten fås i treforskjellige størrelser – S, M og L.
Vesten har firehurtigspenner som kan justeres
etter behov.Se fig. 5 og 6.
6
Sett sidepolstringen tilbake på plass, se fig. 3,
og dra ned glidelåsen.
3) Høydejustering av sidestøtte
Ta tak i hele den justerbare sidestøtten og
løsne den fra borrelåsen (se fig. 3).
Du kan nå justere den oppover og nedover til
ønsket posisjon. Lukk glidelåsen.
4) Abduksjonskloss
Abduksjonsklossen kan fjernes ved vask.
Trekket må fjernes fra EPP før vask.
Se vaskeanvisningene
for trekket i
den originale
bruksanvisningen.
ill 4
6

7
ill 6
ill 5
Intern selen
BeSafe iZi Up X1 Handicap kan brukes med eller
uten intern selen, som vest og skrittsele. Det kan
også brukes med bare noen av funksjonene,
etter behov.
1) Vest
Vesten fås i treforskjellige størrelser – S, M og L.
Vesten har firehurtigspenner som kan justeres
etter behov.Se fig. 5 og 6.
6
Sett sidepolstringen tilbake på plass, se fig. 3,
og dra ned glidelåsen.
3) Høydejustering av sidestøtte
Ta tak i hele den justerbare sidestøtten og
løsne den fra borrelåsen (se fig. 3).
Du kan nå justere den oppover og nedover til
ønsket posisjon. Lukk glidelåsen.
4) Abduksjonskloss
Abduksjonsklossen kan fjernes ved vask.
Trekket må fjernes fra EPP før vask.
Se vaskeanvisningene
for trekket i
den originale
bruksanvisningen.
ill 4
7

11
6) Klaff
7) Borrelås
8) Låsebolt
9) Låsehåndtak
ill 9
Montering i bilen
1. Monter BeSafe iZi Up X1 Handicap med eller
uten svingsokkel.
Montering med svingsokkel:
Fest stolen til svingsokkelen før du setter den inn
ibilen.
Kontroller at borrelåsen (7) på iZi Up X1
Handicap og svingsokkelen er presset godt
sammen.
Plasser stolen med sokkel i bilsetet. Skyv klaffen
(6) inn i åpningen mellom bilsetets ryggstøtte og
bilsetet.
10

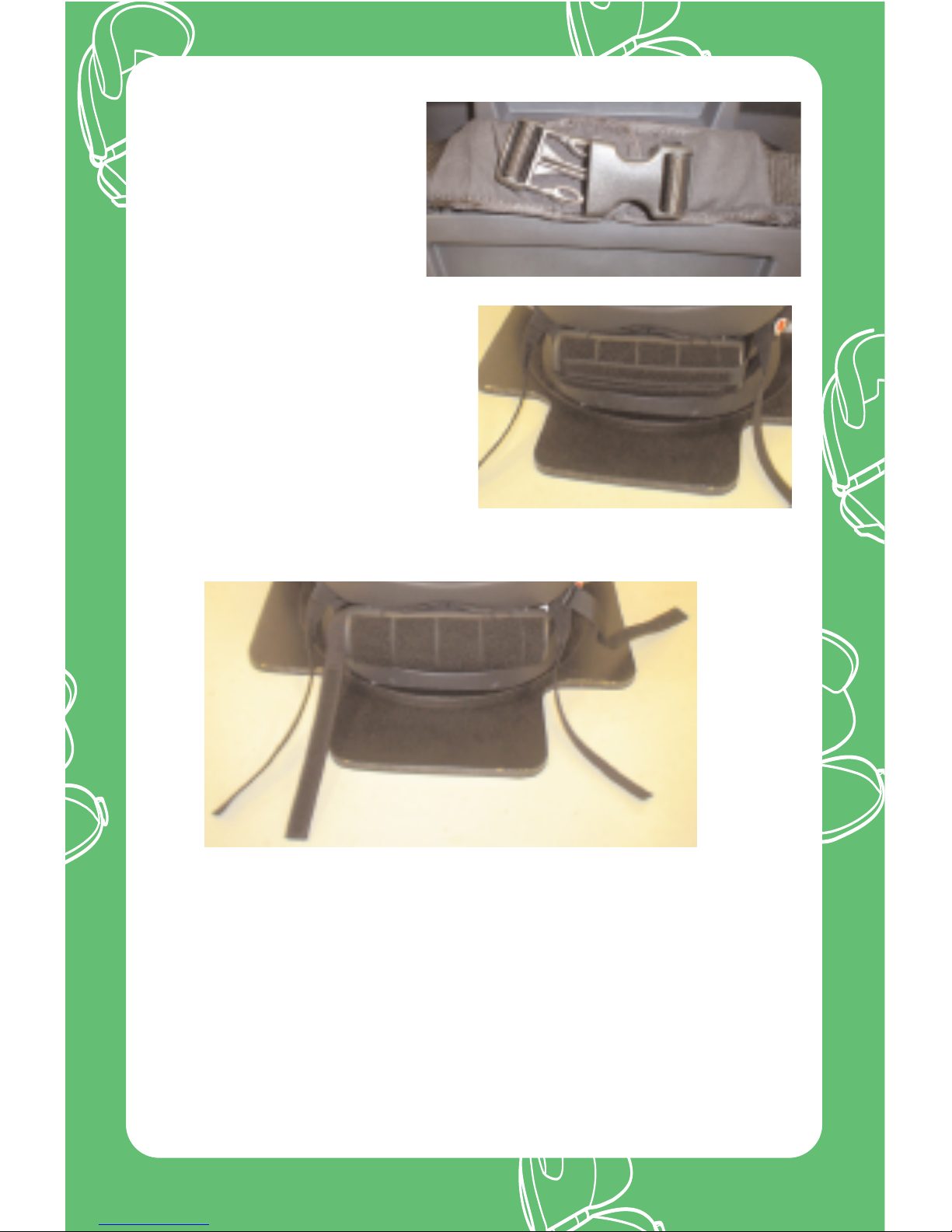

1) For å fjerne
det innvendige
beltesystemet
løsner du spennen
(10).
Deretter løsner du
borrelåsen (11) fra
BeSafe iZi Up Handicap
Beltesystemet kan nå
fjernes.
2) Fjern skrittselen ved å løsne borrelåsen (12)
3) Når du monterer skrittselen, må du
forsikre det om at borrelåsen for skrittselen (12)
festes under borrelåsen for vesten (11), og at den
ikke er vridd eller krysset.
8

11
6) Klaff
7) Borrelås
8) Låsebolt
9) Låsehåndtak
ill 9
Montering i bilen
1. Monter BeSafe iZi Up X1 Handicap med eller
uten svingsokkel.
Montering med svingsokkel:
Fest stolen til svingsokkelen før du setter den inn
ibilen.
Kontroller at borrelåsen (7) på iZi Up X1
Handicap og svingsokkelen er presset godt
sammen.
Plasser stolen med sokkel i bilsetet. Skyv klaffen
(6) inn i åpningen mellom bilsetets ryggstøtte og
bilsetet.
10
1) For å fjerne
det innvendige
beltesystemet
løsner du spennen
(10).
Deretter løsner du
borrelåsen (11) fra
BeSafe iZi Up Handicap
Beltesystemet kan nå
fjernes.
2) Fjern skrittselen ved å løsne borrelåsen (12)
3) Når du monterer skrittselen, må du
forsikre det om at borrelåsen for skrittselen (12)
festes under borrelåsen for vesten (11), og at den
ikke er vridd eller krysset.
9

11
6) Klaff
7) Borrelås
8) Låsebolt
9) Låsehåndtak
ill 9
Montering i bilen
1. Monter BeSafe iZi Up X1 Handicap med eller
uten svingsokkel.
Montering med svingsokkel:
Fest stolen til svingsokkelen før du setter den inn
ibilen.
Kontroller at borrelåsen (7) på iZi Up X1
Handicap og svingsokkelen er presset godt
sammen.
Plasser stolen med sokkel i bilsetet. Skyv klaffen
(6) inn i åpningen mellom bilsetets ryggstøtte og
bilsetet.
10
1) For å fjerne
det innvendige
beltesystemet
løsner du spennen
(10).
Deretter løsner du
borrelåsen (11) fra
BeSafe iZi Up Handicap
Beltesystemet kan nå
fjernes.
2) Fjern skrittselen ved å løsne borrelåsen (12)
3) Når du monterer skrittselen, må du
forsikre det om at borrelåsen for skrittselen (12)
festes under borrelåsen for vesten (11), og at den
ikke er vridd eller krysset.
10

11
6) Klaff
7) Borrelås
8) Låsebolt
9) Låsehåndtak
ill 9
Montering i bilen
1. Monter BeSafe iZi Up X1 Handicap med eller
uten svingsokkel.
Montering med svingsokkel:
Fest stolen til svingsokkelen før du setter den inn
ibilen.
Kontroller at borrelåsen (7) på iZi Up X1
Handicap og svingsokkelen er presset godt
sammen.
Plasser stolen med sokkel i bilsetet. Skyv klaffen
(6) inn i åpningen mellom bilsetets ryggstøtte og
bilsetet.
10
1) For å fjerne
det innvendige
beltesystemet
løsner du spennen
(10).
Deretter løsner du
borrelåsen (11) fra
BeSafe iZi Up Handicap
Beltesystemet kan nå
fjernes.
2) Fjern skrittselen ved å løsne borrelåsen (12)
3) Når du monterer skrittselen, må du
forsikre det om at borrelåsen for skrittselen (12)
festes under borrelåsen for vesten (11), og at den
ikke er vridd eller krysset.
11

13
ill 11 ill 12

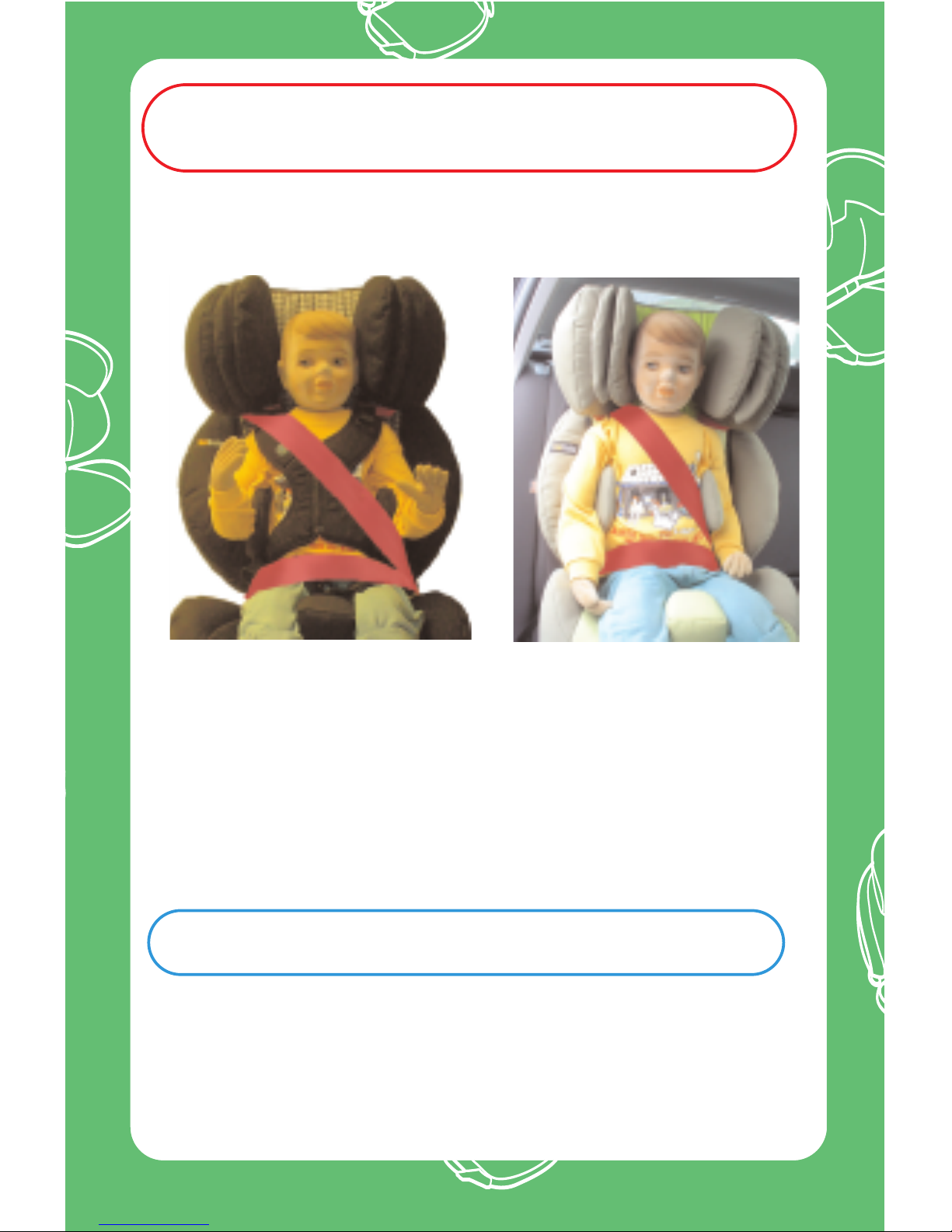

BeSafe iZi Up X1 Handicap skal alltid festes
med trepunktsbeltet, i tillegg til intern selen.
Følg BeSafe iZi Up X1 originale bruksanvisning
for å feste bilstolen med trepunktsbeltet.
BeSafe iZi Up X1 Handicap kan brukes
med (fig. 11) eller uten (fig. 12) det interne
beltesystemet.
For tilbakelent posisjon, følg BeSafe iZi Up X1
originale monteringsanvisninger.
Rengjøring
Fjerntrekket i henhold til BeSafe iZi Up X1 originale
monteringsanvisninger,med unntak av beltesys-
temet: Vaskes for hånd ved 40 °C. Drypptørkes.
12

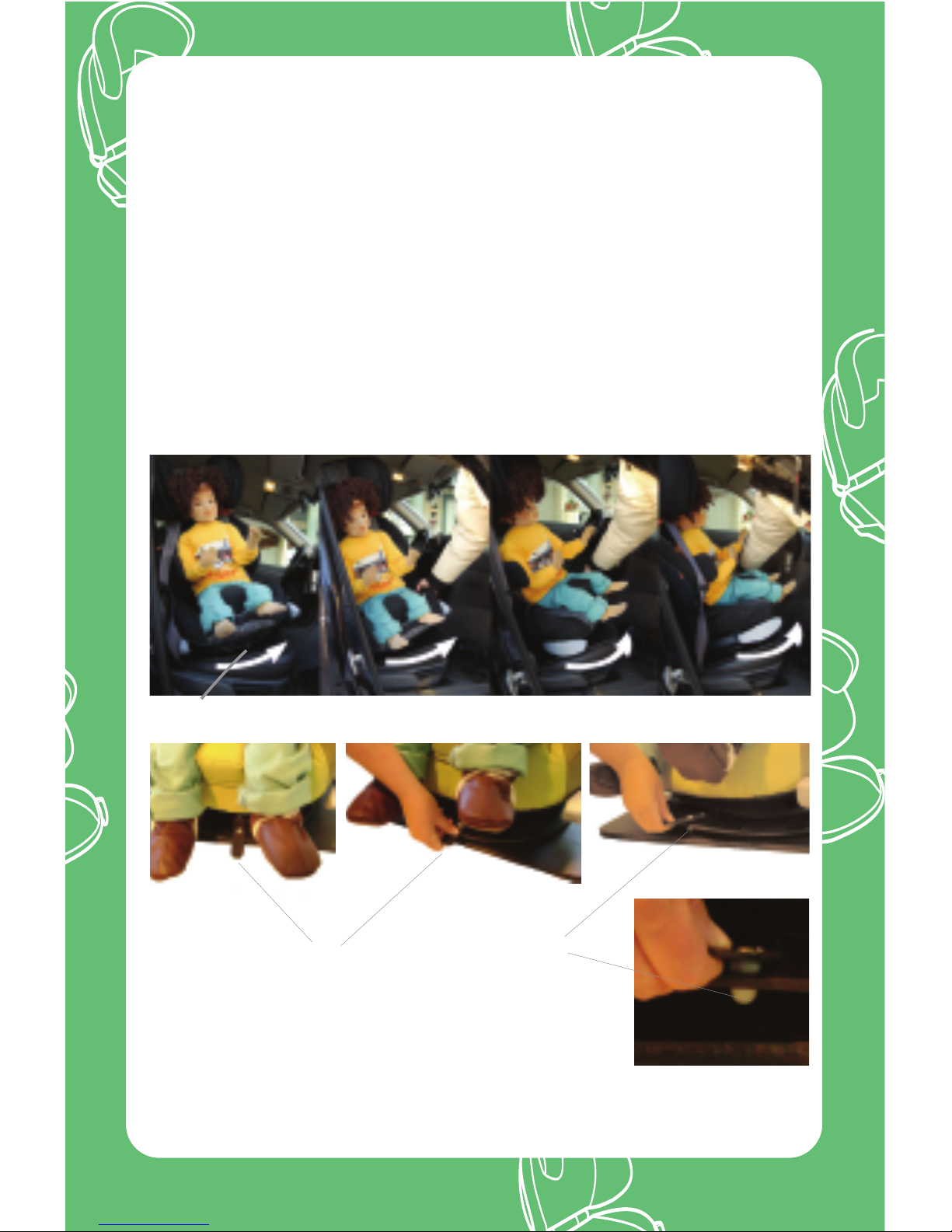

Dra låsehåndtaket (9) opp og vri det til siden.
Plasser barnet i stolen. Fest vesten og evt.
skrittselen.
Drei stolen tilbake, slik at den vender forover.
Kontroller at låsebolten (8) går inn i posisjons-
hullet og klikker på plass. Vi anbefaler at stol-
ryggen støttes opp når barnet plasseres i stolen
iutsvingt posisjon.
98
ill 10
9
12

13
ill 11 ill 12
BeSafe iZi Up X1 Handicap skal alltid festes
med trepunktsbeltet, i tillegg til intern selen.
Følg BeSafe iZi Up X1 originale bruksanvisning
for å feste bilstolen med trepunktsbeltet.
BeSafe iZi Up X1 Handicap kan brukes
med (fig. 11) eller uten (fig. 12) det interne
beltesystemet.
For tilbakelent posisjon, følg BeSafe iZi Up X1
originale monteringsanvisninger.
Rengjøring
Fjerntrekket i henhold til BeSafe iZi Up X1 originale
monteringsanvisninger,med unntak av beltesys-
temet: Vaskes for hånd ved 40 °C. Drypptørkes.
12
Dra låsehåndtaket (9) opp og vri det til siden.
Plasser barnet i stolen. Fest vesten og evt.
skrittselen.
Drei stolen tilbake, slik at den vender forover.
Kontroller at låsebolten (8) går inn i posisjons-
hullet og klikker på plass. Vi anbefaler at stol-
ryggen støttes opp når barnet plasseres i stolen
iutsvingt posisjon.
98
ill 10
9
13

37
Hareness system
1) Side support
2) Harness
3) Leg harness
4) Pommel
5) Turning base
Turning base
6) Flap
7) Velcro
8) Locking pin
9) Locking handle
ill 1
ill 2
Crucial parts
36
Thank you for choosing BeSafe iZi Up X1
Handicap
BeSafe iZi Up X1 original user manual must be
used when installing the seat in a car, and
putting a child in the seat. Aids in the seat for
special needs children are described in this
instruction manual. You will find the latest
instructions at www.hts.no.
For mounting video, se www.medema.no.
Contents
Crucial parts 3
Adjustment and adaptions 4
Harness system 6
Installation of the harness system 8
Installation in the car 10
Cleaning 11
GB
14

37
Hareness system
1) Side support
2) Harness
3) Leg harness
4) Pommel
5) Turning base
Turning base
6) Flap
7) Velcro
8) Locking pin
9) Locking handle
ill 1
ill 2
Crucial parts
36
Thank you for choosing BeSafe iZi Up X1
Handicap
BeSafe iZi Up X1 original user manual must be
used when installing the seat in a car, and
putting a child in the seat. Aids in the seat for
special needs children are described in this
instruction manual. You will find the latest
instructions at www.hts.no.
For mounting video, se www.medema.no.
Contents
Crucial parts 3
Adjustment and adaptions 4
Harness system 6
Installation of the harness system 8
Installation in the car 10
Cleaning 11
GB
15

39
Replace the side padding, see ill. 3, and pull
down the zip fastener.
3) Height adjustment of side support
Grip the whole adjustable side support, and
loosen it from the Velcro (se ill. 3).
Now you can adjust it upwards and
downward to the desired position.
Close the zip fastener.
4) Pommel
The pommel can be removed for washing.
The cover must be
removed from
the EPP
before washing.
See original
user manual
for washing
instruction
of the cover.
ill 4
38
1
ill 3
Adjustment and adaptations
1) BeSafe iZi Up X1 Handicap can be used
with or without the turning base. It can also be
used with or without complete internal harness
or with only some of the features, when needed.
2) Lateral adjustment
of side support (1)
Before you begin
open the zip
fastener, place
the child in the
seat to see how
much adjustment
is needed. A snug
fit is an advantage,
so that the child
is well supported.
Withdraw the side
padding, (1 see ill 3)
Press in the lock block, see ill 3, you are now
allowed to choose the desired side position.
Make sure that the spring-loaded mechanism
clicks into place, and that you cannot move it
laterally.
16

39
Replace the side padding, see ill. 3, and pull
down the zip fastener.
3) Height adjustment of side support
Grip the whole adjustable side support, and
loosen it from the Velcro (se ill. 3).
Now you can adjust it upwards and
downward to the desired position.
Close the zip fastener.
4) Pommel
The pommel can be removed for washing.
The cover must be
removed from
the EPP
before washing.
See original
user manual
for washing
instruction
of the cover.
ill 4
38
1
ill 3
Adjustment and adaptations
1) BeSafe iZi Up X1 Handicap can be used
with or without the turning base. It can also be
used with or without complete internal harness
or with only some of the features, when needed.
2) Lateral adjustment
of side support (1)
Before you begin
open the zip
fastener, place
the child in the
seat to see how
much adjustment
is needed. A snug
fit is an advantage,
so that the child
is well supported.
Withdraw the side
padding, (1 see ill 3)
Press in the lock block, see ill 3, you are now
allowed to choose the desired side position.
Make sure that the spring-loaded mechanism
clicks into place, and that you cannot move it
laterally.
17

41
8
ill 7
ill 8
2) Legg harness
The leg harness has one buckle each for quick
snap and is fully adjustable. see ill 7
3) Extra head rest pillow
The extra head
rest pillow (ill 8)
is attached with
velcro and can
be removed or
inserted when
needed.
40
ill 6
ill 5
Harness systems
BeSafe iZi Up X1 Handicap can be used with
or without the internal belt system like harness
and leg harness. It can also be used with only
some of the features, when needed.
1) Harness
The harness comes in three different sizes, S,
M and L. The harness has four buckles for quick
snap that are fully adjustable. See ill 5 and 6.
18

41
8
ill 7
ill 8
2) Legg harness
The leg harness has one buckle each for quick
snap and is fully adjustable. see ill 7
3) Extra head rest pillow
The extra head
rest pillow (ill 8)
is attached with
velcro and can
be removed or
inserted when
needed.
40
ill 6
ill 5
Harness systems
BeSafe iZi Up X1 Handicap can be used with
or without the internal belt system like harness
and leg harness. It can also be used with only
some of the features, when needed.
1) Harness
The harness comes in three different sizes, S,
M and L. The harness has four buckles for quick
snap that are fully adjustable. See ill 5 and 6.
19

43
1) To remove the
internal harness,
loosen the buckle
(10) and remove it
from the cover.
Loosen the Velcro (11)
from the BeSafe iZi Up
Handicap. The harness
is now ready to be
removed.
2) To remove the leg harness, loosen the Velcro (12)
3) When installing the leg harness make sure
the Velcro for the leg harness (12) is fastened
under the Velcro for the harness (11) and that it
is not twisted or crossed.
42
Installation or removal of the internal harness
Pay attention when removing the internal
harness, installation is done in reverse order.
When not in use, store the harness systems.
10 Buckle for
harness
11 Velcro for
harness
12 Velcro for
leg harness
20
