Best ANKUP27M Series User manual

BEST®; HARTFORD, WISCONSIN WWW.BESTRANGEHOODS.COM 800-558-1711
BEST®; DRUMMONDVILLE, QC, CANADA WWW.BESTRANGEHOODS.COM 866-737-7770
FOR ADDITIONAL INFORMATION - VISIT WWW.BESTRANGEHOODS.COM
ANKUP27M SERIES NON-DUCT KIT INSTALLATION INSTRUCTIONS
INSTRUCTIONS POUR L’INSTALLATION DU KIT DE RECIRCULATION DE SÉRIE ANKUP27M
INSTRUCCIONES PARA LA INSTALACIÓN DEL CONJUNTO SIN TUBOS DE LA SERIE ANKUP27M
SV21518 rev. 01
ENGLISH
READ AND SAVE THESE INSTRUCTIONS
INSTALLER: LEAVE THIS INSTRUCTION SHEET WITH THE HOMEOWNER
THIS KIT CONTAINS:
• 1 NON-DUCT KIT FLUE
• 1 CHARCOAL FILTERS KIT (PART NO. AFCROUND2)
• 2 CHARCOAL FILTER SUPPORTS WITH NO. 6 X1/2” SCREWS
• 1 12" WIRE SLEEVE
• 1 PARTS BAG (PART NO. SV07701) INCLUDING:
8 NO. 8-10 X1/2" SCREWS
8 NO. 8-18 X3/8" SCREWS
4 NO. 8-18 X3/4" SCREWS
WARNING
!
The hood power cable (not supplied) must be minimum 90°C (194°F) supply
conductors.
CAUTION
• Remove protective plastic film covering the non-duct kit flue before installing it.
• Additional installers are recommended because of the large size and weight of
the non duct kit flue and the hood.
WHEN PLANNING AN INSTALLATION, THE OVERALL HEIGHT OF THE NON-DUCT KIT FLUE AND THE HOOD
SHOULD BE CONSIDERATED. THE MINIMUM HOOD DISTANCE ABOVE COOKTOP MUST NOT BE LESS THAN 24".
A MAXIMUM OF 36" ABOVE COOKTOP IS RECOMMENDED FOR BEST CAPTURE OF COOKING IMPURITIES.
DISTANCES OVER 36" ARE AT THE INSTALLER AND USERS DISCRETION.
NOTE: FOR CABINET WITH RECESSED BOTTOM,
ATTAC H WOOD FILLER STRIPS (NOT INCLUDED)
ON EACH SIDE AS SHOWN. USE TWO 1-INCH
WIDE STRIPS, CUT TO LENGTH.
ASSHOWN AT RIGHT, CUT AHOLE IN THE CABINET
BASE. BECAUSE THE POWER CABLE WILL RUN
INTO THE NON-DUCT KIT FLUE THROUGH THE TOP
GROMMET IT MUST BE SLID INTO THE WIRE SLEEVE
(INCLUDED) TO PROTECT IT FROM GREASE.
PLACE THE NON-DUCT KIT FLUE AT ITS LOCATION,
UNDER THE CABINET. USING APEN, MARK THE
POSITION OF THE MOUNTING SCREWS (SMALL PART
OF THE KEYHOLES). REMOVE THE NON-DUCT KIT
FLUE AND INSTALL 4 NO. 8-10 X1/2" SCREWS
LEAVING A1/8" GAP. PLACE THE NON-DUCT KIT FLUE
UNDER THE CABINET. RUN THE POWER CABLE WITH
SLEEVE INTO THE NON-DUCT KIT FLUE THROUGH THE
GROMMET LOCATED ON ITS TOP. SLIDE THE FLUE
IN POSITION AND SECURE IT BY TIGHTENING THE
SCREWS COMPLETELY. SECURE THE FLUE TO THE
CABINET WITH THE REST OF THE NO. 8-10 X1/2"
SCREWS.
NOTE: REFER TO HOOD INSTALLATION MANUAL FOR WIRING.
I
NSTALL 4 NO. 8-18 X3/4" SCREWS (INCLUDED) ON
THE HOOD MOUNTING BRACKETS, INSIDE THE FLUE,
LEAVING ASMALL GAP (2 SCREWS PER SIDE). SLIDE
THE HOOD IN POSITION AND SECURE BY TIGHTENING
THE SIDE SCREWS COMPLETELY. FINALIZE MOUNTING
THE HOOD TO THE NON-DUCT KIT FLUE USING THE
NO. 8-18 X3/8" SCREWS (INCLUDED) (2 PER
FLUE SIDE, 4 OR LESS AT FRONT, DEPENDING ON
HOOD/FLUE WIDTH). SEE ILLUSTRATION AT RIGHT.
CONTINUE THE HOOD INSTALLATION.
HD0186A 2½”2½”
HD0111A
POWER CABLE LOCATION
L
C
2”
2”
A
L
C
HOOD
WIDTH 30" 36" 42" 48"
A13" 14"
HA0065
HA0066
HOW TO INSTALL CHARCOAL FILTERS
USING NO. 6 X1/2” PROVIDED SCREWS, INSTALL ONE
CHARCOAL FILTER SUPPORT ON BOTH SIDES OF THE
INTERNAL BLOWER.
NOTE: SOME BLOWER MODELS HAVE ALREADY ONE
SUPPORT INSTALLED.
POSITION EACH FILTER OVER ITS SUPPORT, INSERT
BOTH PINS (A) INTO THE ROUND SLOT (B) ON FILTER
SIDE AND ROTATE TO LOCK IN PLACE.
REPLACEMENT IS RECOMMENDED AFTER 25 HOURS OF COOKING OR 6 MONTHS
OF OPERATION. REPLACE MORE OFTEN IF YOUR COOKING HABITS GENERATE
MORE GREASE.
HA0080

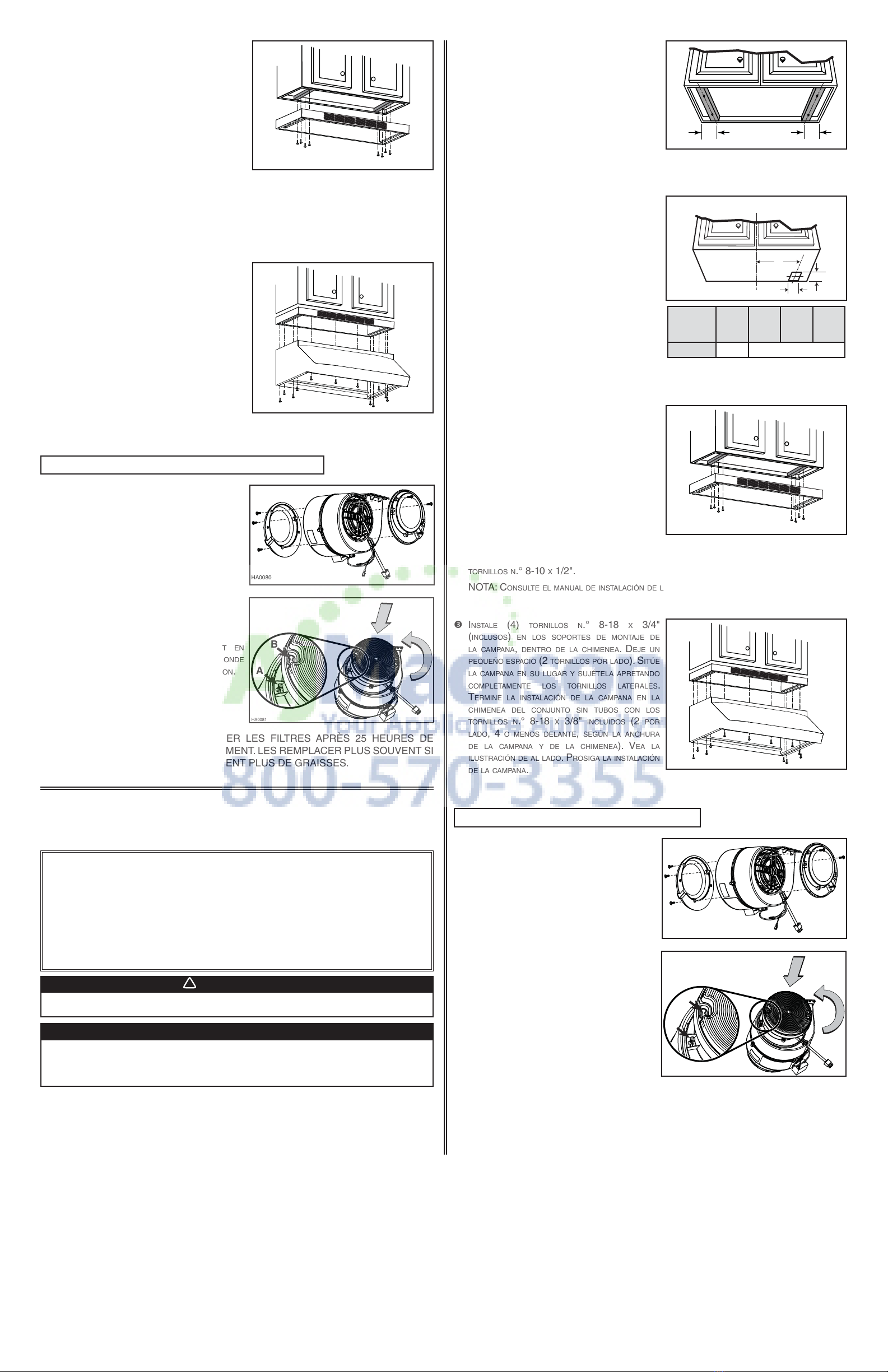

FRANÇAIS
LIRE ET CONSERVER CES DIRECTIVES
INSTALLATEUR : LAISSER CETTE FEUILLE DE DIRECTIVES AU PROPRIÉTAIRE.
CET ENSEMBLE COMPREND :
• 1 CHEMINÉE DU KIT DE RECIRCULATION
• 1 ENSEMBLE DE FILTRES AU CHARBON (PIÈCE N° AFCROUND2)
• 2 SUPPORTS DE FILTRE AU CHARBON AVEC VIS N° 6 X1/2 PO
• 1 GAINE POUR FIL DE 12 PO
• 1 SAC DE PIÈCES (N° SV07701) INCLUANT :
8 VIS N° 8-10 X1/2 PO
8 VIS N° 8-18 X3/8 PO
4 VIS N° 8-18 X3/4 PO
AVERTISSEMENT
!
Le fil d’alimentation électrique (non inclus) doit pouvoir supporter une chaleur
d’au moins 90 °C (194 °F).
ATTENTION
• Retirer le film de plastique protecteur de la cheminée de recirculation avant de
procéder à son installation.
• Des installateurs supplémentaires sont recommandés lors de l’installation, vu la
grande dimension et le poids de la hotte et de la cheminée de recirculation.
LORS DE LA PLANIFICATION DE L’INSTALLATION, LA HAUTEUR TOTALE DE LA CHEMINÉE DE RECIRCULATION
ET CELLE DE LA HOTTE DOIVENT ÊTRE PRISES EN CONSIDÉRATION. LADISTANCE MINIMALE ENTRE LE BAS
DE LA HOTTE ET LA SURFACE DE CUISSON NE DOIT PAS ÊTRE INFÉRIEURE À24 PO. UNMAXIMUM DE
36 PO AU-DESSUS DE LA SURFACE DE CUISSON EST RECOMMANDÉ POUR UNE MEILLEURE ÉVACUATION DES
ODEURS DE CUISSON. UNE DISTANCE DE PLUS DE 36 PO DEMEURE ÀLA DISCRÉTION DE L’INSTALLATEUR
ET DE L’UTILISATEUR.
NOTE : SILE FOND DE L’ARMOIRE EST EN RETRAIT,
YFIXER DES BAGUETTES DE BOIS (NON
FOURNIES) DE CHAQUE CÔTÉ, TEL QU’IL EST
ILLUSTRÉ. UTILISER 2 BAGUETTES DE 1 PO DE
LARGEUR ET DE LONGUEUR ADÉQUATE.
TEL QU’IL EST ILLUSTRÉ CI-CONTRE, DÉCOUPER
UN TROU DANS LA BASE DE L'ARMOIRE POUR
LE CÂBLE D'ALIMENTATION. PUISQUE LE CÂBLE
D’ALIMENTATION SERA INSÉRÉ DANS LE PASSE-FILS
SITUÉ SUR LE DESSUS ET QU’IL TRAVERSERA LE KIT
DE RECIRCULATION, IL DOIT ÊTRE GLISSÉ DANS LA
GAINE POUR FIL (FOURNIE) POUR LE PROTÉGER DES
GRAISSES.
HD0186F 2½ po2½ po
HD0111F
EMPLACEMENT DU C
Â
BLE D’ALIMENTATION
L
C
2 PO
2 PO
A
L
C
LARGEUR
DE HOTTE 30 PO 36 PO 42 PO 48 PO
A13 PO 14 PO
SUITE AU VERSO 
HA0081
A
B

PLACER LA CHEMINÉE DU KIT DE RECIRCULATION
ÀSON EMPLACEMENT, SOUS L’ARMOIRE. À L’AIDE
D’UN CRAYON, MARQUER LA POSITION DES VIS DE
MONTAGE (PETITE PARTIE DES TROUS EN FORME
DE SERRURE). RETIRER LA CHEMINÉE DU KIT DE
RECIRCULATION ET VISSER 4 VIS N° 8-10 X1/2 PO
EN LAISSANT UN ESPACE DE 1/8 PO. PLACER LA
CHEMINÉEDUKITDE RECIRCULATIONSOUS L’ARMOIRE.
INSÉRER LE FIL D’ALIMENTATION AVEC SA GAINE
DANS LA CHEMINÉE EN PASSANT PAR LE PASSE-FILS
SITUÉ SUR LE DESSUS. GLISSER LA CHEMINÉE EN
POSITION ET LA FIXER EN RESSERRANT LES VIS
COMPLÈTEMENT. TERMINER L’ASSEMBLAGE DE LA
CHEMINÉE ÀL’ARMOIRE AVEC LE RESTE DES VIS
N° 8-10 X1/2 PO.
NOTE : VOIR LE GUIDE D’INSTALLATION DE LA HOTTE POUR LE BRANCHEMENT ÉLECTRIQUE.
VISSER 4 VIS N° 8-18 X3/4 PO (FOURNIES)
AUX SUPPORTS DE MONTAGE DE LA HOTTE, À
L’INTÉRIEUR DE LA CHEMINÉE, EN LAISSANT UN
LÉGER ESPACE (2 VIS PAR CÔTÉ). GLISSER LA
HOTTE EN POSITION ET LA FIXER AUX SUPPORTS
DE MONTAGE EN RESSERRANT COMPLÈTEMENT LES
VIS. FINALISER L’ASSEMBLAGE DE LA HOTTE ÀLA
CHEMINÉE DE RECIRCULATION ÀL’AIDE DES VIS
N° 8-18 X3/8 PO FOURNIES (2 PA R CÔTÉ,
4 OU MOINS ÀL’AVANT, SELON LA LARGEUR DE LA
HOTTE ET DE LA CHEMINÉE). VOIR L’ILLUSTRATION
CI-CONTRE. CONTINUER L’INSTALLATION DE
LA HOTTE.
HA0065
HA0066
COMMENT INSTALLER LES FILTRES AU CHARBON
NOTA: SILA PA RT E INFERIOR DEL ARMARIO ESTÁ
EMPOTRADA, INSTALE DOS TIRAS DE MADERA
(NO INCLUIDAS), UNA ACADA LADO, COMO SE
VE EN LA ILUSTRACIÓN. UTILICE TIRAS DE 1"
CORTADAS ALA MEDIDA DEL ARMARIO.
C
OMO SE VE EN LA ILUSTRACIÓN DE AL LADO,
PERFORE UN AGUJERO EN LA BASE DEL ARMARIO.
COMO EL CABLE DE ALIMENTACIÓN VA DENTRO
DEL CONJUNTO PARA INSTALACIÓN SIN TUBOS, A
TRAVÉS DEL ORIFICIO EN LA PA RTE SUPERIOR, DEBE
PASARSE POR LA FUNDA PARA HILOS (INCLUIDA)
PARA PROTEGERLO DE LA GRASA.
COLOQUE LA CHIMENEA DEL CONJUNTO SIN TUBOS
EN SU LUGAR, DEBAJO DEL ARMARIO. MARQUE CON
UN BOLÍGRAFO LA POSICIÓN DE LOS TORNILLOS
DE MONTAJE (PIEZA PEQUEÑA DE LOS AGUJEROS).
RETIRE LA CHIMENEA DEL CONJUNTO SIN TUBOS E
INSTALE (4) TORNILLOS N.° 8-10 X1/2" DEJANDO
UN ESPACIO DE 1/8". COLOQUE LA CHIMENEA
DEL CONJUNTO SIN TUBOS DEBAJO DEL ARMARIO.
INTRODUZCA EL CABLE DE ALIMENTACIÓN CON LA
FUNDA EN LA CHIMENEA DEL CONJUNTO SIN TUBOS
POR EL ORIFICIO SITUADO EN SU PA RT E SUPERIOR.
PONGA LA CHIMENEA EN SU LUGAR FÍJELA
APRETANDO LOS TORNILLOS COMPLETAMENTE.
SUJETE LA CHIMENEA AL ARMARIO CON LOS DEMÁS
TORNILLOS N.° 8-10 X1/2".
NOTA: CONSULTE EL MANUAL DE INSTALACIÓN DE LA CAMPANA PARA LA CONEXIÓN ELÉCTRICA.
INSTALE (4) TORNILLOS N.° 8-18 X3/4"
(INCLUSOS) EN LOS SOPORTES DE MONTAJE DE
LA CAMPANA, DENTRO DE LA CHIMENEA. DEJE UN
PEQUEÑO ESPACIO (2 TORNILLOS POR LADO). SITÚE
LA CAMPANA EN SU LUGAR YSUJÉTELA APRETANDO
COMPLETAMENTE LOS TORNILLOS LATERALES.
TERMINE LA INSTALACIÓN DE LA CAMPANA EN LA
CHIMENEA DEL CONJUNTO SIN TUBOS CON LOS
TORNILLOS N.° 8-18 X3/8" INCLUIDOS (2 POR
LADO, 4 OMENOS DELANTE, SEGÚN LA ANCHURA
DE LA CAMPANA YDE LA CHIMENEA). VEA LA
ILUSTRACIÓN DE AL LADO. PROSIGA LA INSTALACIÓN
DE LA CAMPANA.
UTILICE LOS TORNILLOS INCLUIDOS N.° 6 X1/2'' PARA
INSTALAR LOS SOPORTE DE FILTRO DE CARBÓN ALA
DERECHA YALA IZQUIERDA DEL VENTILADOR INTERIOR.
NOTA: ALGUNOS MODELOS YA TIENEN UN SOPORTE
INSTALADO.
COLOCAR CADA FILTRO SOBRE SU SOPORTE,
INSERTANDO SUS 2 VARILLAS (A) EN SUS RANURAS
REDONDAS (B) YGIRAR PARA QUE ENCAJE EN SU
POSICIÓN.
SE ACONSEJA CAMBIAR LOS FILTROS CADA 25 HORAS DE UTILIZACIÓN DE LA
COCINA O CADA 6 MESES. SUSTITÚYALOS CON MÁS FRECUENCIA SI SU TIPO DE
COCINA GENERA MÁS GRASA.
HD0186A 2½”2½”
HD0111E
UBICACI
Ó
N DEL CABLE DE ALIMENTACI
Ó
N
L
C
2”
2”
A
L
C
ANCHURA
DE LA
CAMPANA
30" 36" 42" 48"
A13" 14"
ESPAÑOL
LEA YGUARDE ESTAS INSTRUCCIONES.
INSTALADOR: ENTREGUE ESTA HOJA DE INSTRUCCIONES EL PROPIETARIO.
ESTE CONJUNTO CONTIENE:
• 1 CHIMENEA DEL CONJUNTO SIN TUBOS
• 1 CONJUNTO DE FILTROS DE CARBÓN (PIEZA N.° AFCROUND2)
• 2 SOPORTES DE FILTRO DE CARBÓN CON TORNILLOS N.° 6 X1/2”
• 1 FUNDA PARA HILO DE 12”
• 1 BOLSA CON PIEZAS (N.° SV07701) CONTIENE:
8 TORNILLOS N.° 8-10 X1/2”
8 TORNILLOS N.° 8-18 X3/8”
4 TORNILLOS N.° 8-18 X3/4”
ADVERTENCIA
!
El cable de alimentación (no provisto) debe soportar una temperatura de 90°C
(194°F) al menos.
PRECAUCIÓN
• Retire la película de plástico de la chimenea sin tubos antes de iniciar la
instalación.
• Se recomienda que la instalación la realicen adicionales personas, debido al
tamaño y peso de la campana y de la chimenea sin tubos.
ALPLANIFICAR LA INSTALACIÓN, HA DE TENERSE EN UN CUENTA LA ALTURA TOTAL DE LA CHIMENEA DEL
CONJUNTO SIN TUBOS YDE LA CAMPANA. LADISTANCIA MÍNIMA ENTRE LA CAMPANA YLA SUPERFICIE DE
COCCIÓN NO HA DE SER INFERIOR A24". PARA CAPTAR MEJOR LAS IMPUREZAS QUE SE DESPRENDEN AL
COCINAR, SE ACONSEJA UNA DISTANCIA MÁXIMA DE 36" POR ENCIMA DE LA SUPERFICIE DE COCCIÓN. LAS
DISTANCIAS SUPERIORES A36" QUEDAN ADISCRECIÓN DEL NSTALADOR OEL USUARIO.
HA0065
HA0066
INSTALACIÓN DE LOS FILTROS DE CARBÓN
À L'AIDE DES VIS N° 6 X1/2 PO INCLUSES, INSTALLER
UN SUPPORT DE FILTRE ÀCHARBON SUR CHACUN DES
CÔTÉS DU VENTILATEUR INTERNE.
NOTE : CERTAINS MODÈLES DE VENTILATEUR ONT
DÉJÀ UN SUPPORT D'INSTALLÉ.
PLACER CHAQUE FILTRE SUR SON SUPPORT EN
INSÉRANT SES 2 TIGES (A) DANS LEUR FENTE RONDE
(B) ET TOURNER POUR L'ENCLENCHER EN POSITION.
IL EST RECOMMANDÉ DE REMPLACER LES FILTRES APRÈS 25 HEURES DE
CUISSON OU 6 MOIS DE FONCTIONNEMENT. LES REMPLACER PLUS SOUVENT SI
VOS HABITUDES DE CUISSON GÉNÈRENT PLUS DE GRAISSES.
HA0080
HA0081
A
B
HA0080
HA0081
A
B
