Bestway FlowClear 58383 User manual

S-S-004060
www.bestway-global.com
www.bestway-service.com
#58383
FLOWCLEARTM
Filter Pump
OWNER’S MANUAL
TÜVRheinland
®
ZERTIFIZIERT
Elektro-
magnetische
Verträglichkeit
Regelmäßige
Produktions-
überwachung
www.tuv.com
ID 4000000000
Pump with transformer
220-240V~50Hz, 40W
Hmin 0.19m, IPX4
Pump unit
12V~50Hz, IPX7 Protection class: III

2
S-S-004060
WARNING
IMPORTANT SAFETY INSTRUCTIONS
READ AND FOLLOW ALL INSTRUCTIONS
WARNING-RISK OF ELECTRIC SHOCK- Never run the filter
pump when people are swimming in the pool.
The pump is to be supplied by an isolating transformer or supplied
through a residual current device (RCD) having a rated residual
operating current not exceeding 30 mA.
The power source on the wall of building should keep more than
4m away from pool and at a height of 1.2m at least.
The pump unit must only be supplied at safety extra low voltage
corresponding to the marking on the appliance.
Extension cords can’t be used.
DO NOT BURY CORD. Locate cord to minimize abuse from lawn
mowers, hedge trimmers, and other equipment.
WARNING-The supply cord cannot be replaced. If the cord is
damaged the appliance should be scrapped.
WARNING-This appliance can be used by children aged from 8
years and above and persons with reduced physical, sensory or
mental capabilities or lack of experience and knowledge if they
have been given supervision or instruction concerning use of the
appliance in a safe way and understand the hazards involved.
Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.
Cleaning and user maintenance must be performed by an adult
above 18 years old who is familiar with the risk of electric shock.
CAUTION-This pump is for use with storable pools only. Do not
use with permanently-installed pools. A storable pool is constructed
so that it is capable of being readily disassembled for storage and
reassembled to its original integrity. A permanently-installed pool is
constructed in or on the ground or in a building such that it cannot
be readily disassembled for storage.
IMPORTANT- Using the pump with an unmatched electrical supply
is dangerous and will result in catastrophic failure of pump.
RISK OF ELECTRICAL SHOCK- Before removing, cleaning,
serving or making any adjustment to the product, always unplug
this product from the electrical outlet.
DO NOT MODIFY THE PLUG IN ANY WAY OR USE PLUG
ADAPTORS TO CONNECT UNIT TO ELECTRIC SUPPLY.

3
Handle the pump with care. Do not pull or carry the pump by the
power cord. Never pull a plug from the outlet by yanking the power
cord. Keep cord free from abrasions. Sharp objects, oil, moving
parts, and heat should never be exposed to the filter pump.
NOTE:
Please examine equipment before use. Notify Bestway at the
customer service address listed on this manual for any damaged or
missing parts at the time of purchase. Verify that the equipment
components represent the filter pump model that you had intended
to purchase.
NOTE:
Place pump on a solid and level ground. Pay attention to position
of pool and pump so adequate ventilation, drainage, and access
for cleaning is available. Never place pump in an area that may
accumulate water, or in an area where foot traffic will flow around
the pool.
It is necessary to have the plug accessible after installation of the
pool.
NOTE:
Keep the transformer away from the pool and the filter pump more
than 3.5m.
NOTE:
Atmospheric conditions may affect the performance and life span
of your filter pump. Unnecessary wear and tear may occur during
periods of cold, heat and exposure to sun. Whenever possible
shelter pump from these conditions.
It is important to ensure the factory equipped stopper plugs for the
inlet and outlet ports replace the screens before removal or
maintenance on the pump is attempted.
NOTE:
Do not add chemicals in the filter pump.
Don’t plug or unplug the appliance if hand is wet.
Always unplug the appliance:
• On raining days
• Before cleaning or other maintenance
• Leave it unattended on holidays
When the appliance will be not used for a long time, such as in the
winter, the pool set should be disassembled and stored indoor.
CAUTION - Read the instruction before using the appliance and
S-S-004060

4
installation/reassembly every time.
Safekeeping the instruction. For reconstruction the pool set every
time, please always refer to the instructions.
-If instruction is missed, please contact with Bestway or search it in
website: www.bestway-service.com
Electric installations should follow national wiring rules. Consult a
qualified electrician for any questions.
Only the media provided or specified by the manufacturer is to be
used with product installation.
It is essential to check that the suction openings are not
obstructed.
It is advisable to stop the filtration during maintenance operations
on the filtration system.
Regularly monitor the filter clogging level.
A weekly check is recommended for cleaning.
Minimum daily filtration operating time of 8 hours is recommended
to ensure clear pool water.
It is essential to change any damaged element or set of elements
as soon as possible. Use only parts approved by person
responsible for placing the product on the market.
All filters and filter media shall be inspected regularly to ensure that
there is not a build-up of detritus thus preventing good filtration.
The disposal of any used filter media should also be in accordance
with applicable regulations/legislation.
In case of doubt on the pump or any circulation devices, contact a
qualified installer, or the manufacturer/importer/distributor.
The water circulation installation shall comply with the European as
well as national/local regulations, especially when dealing with
electrical issues.
Any change of valve position, pump size, grille size can cause a
change of the flow and the suction velocity can be increased.
Mind all the safety requirements and recommendations described
in the manual.
NOTE: This product is not intended for commercial use.
Please read the instruction manual carefully and keep it for
future reference.
SAVE THESE INSTRUCTIONS.
S-S-004060

5

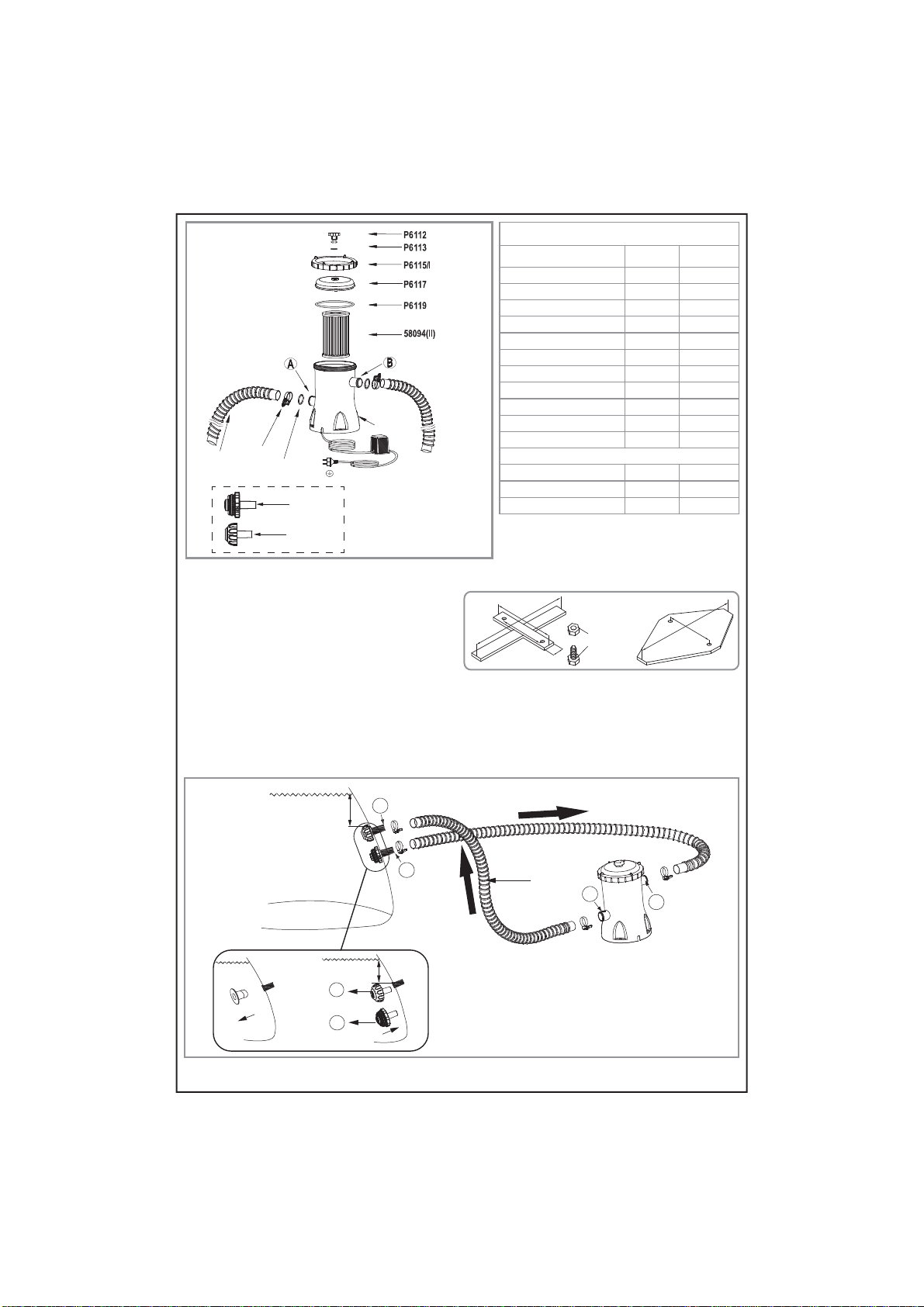

NAME
PARTS REFERENCE
Air purge valve
Purge valve seal
Filter cap retainer (blue)
Filter cap retainer (black)
Filter cap
Filter cap seal
Filter cartridge
Hose seal ring
Hose
Hose clamps
Filter housing
Optional parts
Debris screen
Debris screen
Hose clamps
No. QTY.
P6112
P6113
P6115
P6(H1)115
P6117
P6119
58094(II)
P6005
P6019
P6124
P6720NL
P61322
P61318
P6124
1
1
1
1
1
1
1
2
2
2
1
1
1
2
390
159
390
250
159
40
2-M8 bolt
2-M8 nut
PEDESTAL FIXING
EN60335-2-41 TEST standard requires the filter pump to be vertically fixed on
ground or a certain pedestal made of wood or concrete before use. There
should be two holes 9mm in diameter on the pedestal, the space between
which should be 159mm. Put filter pump on the pedestal and fix them together
by fasten the bolts and nuts. All the pedestal parts should weigh over 18kgs at
least to prevent the pump from accidentally falling.
NOTE: The quantity of optional parts may vary depending on if the
pump was sold individually or as part of a set.
Installation
Please take a few minutes to check the contents and see if they are all in place.
Pool with two valves
1) Place the loose Hose Clamps (P6124) on both the ends of the Hoses (P6019).
2) Attach the Hoses (P6019) to the corresponding letters on both the pool and the Filter Pump ( A to A, B to B).
3) Tighten the Hose Clamps (P6124) on the pump.
4) Remove the Stopper Plugs from the pool’s Inlet and Outlet Valves and insert the Debris Screens (P61322 and P61318).
5) With the Hoses (P6019) and the Debris Screens (P61322 and P61318) in position,tighten the Hose Clamps (P6124) on the pool.
>1/2 in
P61322 x 1
P61318 x 1
A
B
B
B
A
A
Ʃ1/2in
P6019
S-S-004060
P6720NL
P6005
P6124
P6019
P6(H1)115
P61322
P61318

PUMP DISPOSAL
Meaning of crossed -out wheeled dustbin:
Do not dispose of electrical appliances as unsorted municipal waste, use separate collection facilities.
Contact your local government for information regarding the collection systems available.
If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the food chain, damaging your
health and well-being.
When replacing old appliances with new ones, the retailer is legally obligated to take back your old appliance for disposals at least free of charge.
6
NOTE: It is important to ensure all elements: Hoses, Debris
Screens and Inlet/Outlet Valves are properly aligned.
Operation
1) Open/unscrew the Air Purge Valve (P6112) on the top of the Filter Pump; air is released as water fills the Filter Pump.
2) When water comes out of the Air Purge Valve (P6112) screw it closed and wipe away any water.
3) To start the Filter Pump, insert the plug into a residual current device (RCD).
NOTE: It is imperative to check that the hydraulic connectors are
not closed.
IMPORTANT: DO NOT DRY RUN THE FILTER PUMP – Make
sure both the pool’s Inlet and Outlet valves are fully covered by
water before operating the Filter Pump.
PUMP MAINTENANCE
CAUTION: YOU MUST ENSURE THE FILTER PUMP IS
UNPLUGGED BEFORE ANY MAINTENANCE BEGINS OR
SEVERE RISK OF INJURY OR DEATH EXISTS.
1) Unplug the Filter Pump.
2) Loosen the Hose Clamps on the pool’s Inlet and Outlet Hoses by unscrewing the fly nut counter-clockwise.
3) Remove Debris Screens from inside of pool.
4) Replace the Debris Screens with the Stopper Plugs in the pool’s Inlet and Outlet Valves.
5) Unscrew the Filter Cap Retainer and remove the Filter Cap.
6) Clean the Filter Cartridge with a garden hose, if filter cartridge remains soiled or discolored, it is necessary to replace it with a new one.
7) Insert the cleaned (or new) Filter Cartridge; ensure it is centered in the Filter Pump.
8) Check that the Filter Cap Seal is in place.
9) Replace the Filter Cap and screw the Filter Cap Retainer into position.
10) Replace the Stopper Plugs with the Debris Screens in the pool’s Inlet and Outlet Valves. Tighten the Hose Clamps. Water will now flow to the pump.
11) Follow the PUMP INSTALLATION DIRECTIONS section to prepare the system for use.
IMPORTANT: For sanitary reasons we suggest replacing the Filter
Cartridge with a new one every two weeks.
Winterization and long-term storage
1) Unplug the Filter Pump.
2) Follow the instructions as previously outlined to stop water flowing to the Filter Pump and to remove the Filter Cartridge.
3) Discard the Filter Cartridge.
4) Detach all Hoses.
5) Dry all components thoroughly.
6) Store the filter pump in a dry indoor location out of the reach of children. Storage temperature: 4-40ºC (39.2-104ºF)
PUMP WARRANTY
For information concerning pump warranty please visit our website at: www.bestway-service.com
S-S-004060

www.bestway-global.com
www.bestway-service.com
#58383
TÜVRheinland
®
ZERTIFIZIERT
Elektro-
magnetische
Verträglichkeit
Regelmäßige
Produktions-
überwachung
www.tuv.com
ID 4000000000
Pumpe mit Transformator
220-240V~50Hz, 40W
Hmin 0.19m, IPX4
Pumpeneinheit
12V~50Hz, IPX7 Schutzklasse: III
FILTERPUMPE
FLOWCLEARTM
BENUTZERHANDBUCH
S-S-004060

10
ACHTUNG
WICHTIGE SICHERHEITSANWEISUNGEN
LESEN UND BEFOLGE N SIE ALLE ANWEISUNGEN
ACHTUNG - GEFAHR EINES ELEKTRISCHEN SCHLAGES -
Betreiben Sie die Filterpumpe niemals, während sich Menschen im
Pool aufhalten.
Die Pumpe muss über einen Trenntransformator oder über eine
Fehlerstrom-Schutzeinrichtung (RCD) mit einem
Ansprechdifferenzstrom von nicht mehr als 30mAversorgt werden.
Die Stromquelle an der Gebäudewand sollte mehr als 4m vom Pool
entfernt sein und sich in einer Höhe von mindestens 1,2m befinden.
Die Pumpeneinheit darf nur mit Sicherheitskleinspannung
entsprechend der Gerätekennzeichnung betrieben werden.
Es können keine Verlängerungskabel verwendet werden.
STROMKABEL NICHT EINGRABEN. Verlegen Sie das Kabel so,
dass die Gefahr durch Rasenmäher, Heckenscheren und andere
Geräte minimiert wird.
ACHTUNG: Das Netzkabel kann nicht ausgetauscht werden.
Sollte das Kabel beschädigt sein, muss das Gerät entsorgt
werden.
ACHTUNG-Dieses Gerät kann von Kindern ab 8 Jahren oder älter
sowie von Personen mit physischen, sensorischen oder mentalen
Einschränkungen oder mangelnder Erfahrung und mangelnden
Kenntnissen benutzt werden, sofern sie entsprechend beaufsichtigt
oder mit der Bedienung des Gerätes und den damit verbundenen
Gefahren vertraut gemacht wurden. Kinder dürfen nicht mit dem
Gerät spielen. Die Reinigung und Wartung durch den Benutzer darf
von Kindern nicht ohne Beaufsichtigung durchgeführt werden.
Reinigung und Wartung durch den Benutzer müssen von einem
mindestens 18 Jahre alten Erwachsenen durchgeführt werden, der
mit den Gefahren eines elektrischen Schlages vertraut ist.
VORSICHT: Diese Pumpe ist nur für Verwendung in Pools, die
abgebaut werden können. Verwenden Sie sie nicht in permanent
installierten Pools. Ein Pool, der abgebaut werden kann, ist so
konstruiert, dass er zur Lagerung leicht auseinander genommen und
wieder ganz aufgebaut werden kann. Ein permanent installierter
Pool ist im oder auf dem Boden oder in einem Gebäude aufgebaut,
so dass er nicht zur Lagerung auseinander genommen werden kann.
WICHTIG: Wenn die Pumpe mit einer unpassenden
Stromversorgung benutzt wird, ist das gefährlich und kann zu einem
katastrophalen Versagen der Pumpe führen.
GEFAHR EINES ELEKTRISCHEN SCHLAGES – Trennen Sie das
Produkt immer vom Stromnetz, bevor Sie es entfernen, reinigen,
warten oder Einstellungen daran vornehmen.
S-S-004060

NEHMEN SIE KEINERLEI VERÄNDERUNGEN AM STECKER VOR
UND VERWENDEN SIE KEINE STECKERADAPTER FÜR DEN
ANSCHLUSS AN DIE ELEKTRISCHE
SPANNUNGSVERSORGUNG.
Behandeln Sie die Pumpe mit Sorgfalt. Ziehen oder tragen Sie die Pumpe
nicht am Stromkabel. Ziehen Sie den Stecker nie am Kabel aus der
Steckdose. Sorgen Sie dafür, dass das Kabel nicht abgeschabt wird. Scharfe
Gegenstände, Öl, bewegliche Teile und Hitze sollten von der Filterpumpe
ferngehalten werden.
ANMERKUNG:
Bitte untersuchen Sie das Gerät vor der Inbetriebnahme. Benachrichtigen Sie
den Kundendienst von Bestway an der Adresse, die in diesem Handbuch
angegeben ist, sollten Teile zum Zeitpunkt des Kaufs beschädigt sein oder
fehlen. Vergewissern Sie sich, dass die Gerätkomponenten die Modelle sind,
welche Sie zu kaufen beabsichtigt haben.
ANMERKUNG:
Stellen Sie die Pumpe auf einem soliden Fundament auf, oder legen Sie ein
ebenes Brett unter. Ebenso sollte guter Zugang für die Reinigung vorhanden
sein. Stellen Sie die Pumpe nie in einem Bereich auf, in dem sich Wasser
ansammeln kann, oder in einem Bereich, wo rund um den Pool ständiger
Fußgängerverkehr ist.
Nach dem Aufbau des Pools muss der Stecker notwendigerweise erreichbar
sein.
ANMERKUNG:
Der Transformator und die Filterpumpe sollten mindestens 3,5m vom Pool
entfernt sein.
ANMERKUNG:
Witterungsbedingungen können die Leistung und die Lebensdauer Ihrer
Filterpumpe beeinflussen. Unnötiger Verschleiß kann bei Kälteperioden,
besonderer Hitze oder durch Sonneneinstrahlung erfolgen. Schützen Sie die
Pumpe so weit wie möglich vor diesen Bedingungen.
Es ist wichtig, sicher zu stellen, dass die werkseitig gelieferten blauen Stöpsel
für die Einlass- und Auslassöffnungen die Schmutzsiebe ersetzen, bevor der
Pool abgebaut, oder an ihm Wartungsarbeiten vorgenommen werden.
ANMERKUNG:
Verwenden Sie keine Chemikalien in der Filterpumpe.
Stecken Sie das Gerät nicht mit nassen Händen ein oder aus.
Stecken Sie das Gerät immer aus:
• An Regentagen
• Bevor Reinigungs- oder Wartungsarbeiten durchgeführt werden.
• Wenn Sie das Produkt während des Urlaubs unbeaufsichtigt lassen
Wird das Gerät für einen längeren Zeitraum nicht benutzt (z. B. im Winter),
muss das Poolset demontiert und in Innenräumen gelagert werden.
VORSICHT - Bitte lesen Sie diese Anweisungen jedes Mal durch, bevor Sie
11
S-S-004060

das Gerät benutzen oder installieren/montieren.
Bewahren Sie diese Anweisungen sorgfältig auf. Beachten Sie bei jedem
erneuten Aufbau des Pools diese Anweisungen.
Sollten diese Anweisungen verloren gehen, kontaktieren Sie Bestway oder
suchen Sie das Dokument auf unserer Website: www.bestway-service.com
Die Installation von Elektrogeräten muss den lokalen und nationalen
Elektrovorschriften entsprechen. Wenden Sie sich wegen jeglicher Fragen an
einen Fachelektriker.
Bei der Produktinstallation sind nur die vom Hersteller gelieferten oder
angegebenen Medien zu verwenden.
Es ist unbedingt notwendig zu prüfen, dass die Ansaugöffnungen nicht
blockiert sind.
Es ist empfehlenswert, die Filterung während der Wartungseingriffe auf dem
Filtersystem zu stoppen.
Überprüfen Sie den Filter regelmäßig auf Verstopfungen.
Es wird eine wöchentliche Kontrolle für die Reinigung empfohlen.
Um sauberes Poolwasser zu garantieren, wird eine tägliche
Mindestbetriebsdauer von acht Stunden empfohlen.
Es ist unbedingt notwendig, jegliche beschädigte Elemente oder
Elementgruppen so schnell wie möglich zu ersetzen. Verwenden Sie nur die
vom Hersteller empfohlenen Teile.
Alle Filter und Filtermedien müssen regelmäßig untersucht werden, um
sicherzustellen, dass keine Schmutzansammlungen vorliegen, die eine
korrekte Filterung verhindern. Die Entsorgung jeglicher
gebrauchterFiltermedien muss in Einklang mit den geltenden
Vorschriften/Gesetzen erfolgen.
Im Fall von Zweifeln hinsichtlich der Pumpe oder Umwälzvorrichtungen
wenden Sie sich bitten an einen Installationsfachmann oder an den
Hersteller/Importeur/Händler.
Die Installation der Wasserzirkulation muss im Einklang mit den europäischen
sowie den nationalen/lokalen Bestimmungen erfolgen, insbesondere wenn es
sich um elektrische Fragen handelt.
Jegliche Änderungen der Ventilposition, Pumpen- oder Gittergröße kann zu
einer Änderung des Durchflusses und einer Erhöhung der
Ansauggeschwindigkeit führen.
Beachten Sie alle im Handbuch beschriebenen Sicherheitsvorschriften und
Empfehlungen.
ANMERKUNG: Dieses Produkt darf nicht für kommerzielle Zwecke benutzt
werden.
Bitte lesen Sie das Handbuch sorgfältig durch und bewahren Sie es als
künftige Referenz auf.
BEWAHREN SIE DIESE ANWEISUNGEN AUF
12
S-S-004060

13
NAME
STÜCKLISTE
Entlüftungsventil
Entlüftungsventildichtung
Überwurfring (blau)
Überwurfring (schwarz)
Verschlusskappe
Verschlusskappendichtung
Filterkartusche
Schlauchdichtungsring
Schlauch
Schlauchklemmen
Filtergehäuse
Optionen
Schmutzsieb
Schmutzsieb
Schlauchklemmen
Nr. ANZ.
P6112
P6113
P6115
P6(H1)115
P6117
P6119
58094(II)
P6005
P6019
P6124
P6720NL
P61322
P61318
P6124
1
1
1
1
1
1
1
2
2
2
1
1
1
2
390
159
390
250
159
40
2-M8 Bolzen
2-M8 Muttern
SOCKELBEFESTIGUNG
EN60335-2-41 TEST Standardanforderungen Die Filterpumpe muss in
vertikaler Lage am Boden oder einem zuvor ausgeführten Fundament aus Holz
oder Beton befestigt werden. Das Fundament muss zwei Bohrungen mit einem
Durchmesser von 9mm und einem Abstand von 159mm aufweisen. Setzen Sie
die Filterpumpe auf das Fundament und befestigen Sie sie mit Schrauben und
Muttern. Alle Teile des Fundamente sollte mehr als 18kg wiegen, um das Fallen
der Pumpe zu vermeiden.
Installation
Bitte nehmen Sie sich ein paar Minuten Zeit, um den Inhalt zu kontrollieren und um zu prüfen, ob sämtliche Teile korrekt positioniert sind.
Pool mit zwei Ventilen
1) Platzieren Sie die losen Schlauchklemmen (P6124) an beiden Enden der Schläuche (P6019).
2) Bringen Sie die Schläuche (P6019) entsprechend der Buchstabenmarkierungen am Pool sowie an der Filterpumpe an (A zuA und B zu B).
3) Schrauben Sie die Schlauchklemmen (P6124) an der Pumpe fest.
4) Entfernen Sie die Verschlussstopfen aus den Einlass- und Auslassventilen des Pools und setzen Sie die Schmutzsiebe (P61322 und P61318) ein.
5) Befestigen Sie die Schläuche (P6019 oder P6022) und Schmutzfilter (P61322 und P61318) den Schlauchklemmen (P6124) am Pool.
S-S-004060
>1/2 inch
P61322 x 1
P61318 x 1
A
B
B
B
A
A
Ʃ1/2inch
P6019
HINWEIS: Die Menge der optionalen Teile kann variieren, je
nachdem, ob die Pumpe einzeln oder als Teil eines Sets verkauft
wurde.
P6720NL
P6005
P6124
P6019
P6(H1)115
P61322
P61318

14
HINWEIS: Es muss sichergestellt werden, dass alle Elemente:
Schläuche, Schmutzfilter und Einlass- sowie Auslassventile richtig
ausgerichtet sind.
Betrieb
1) Öffnen/lösen Sie das Entlüftungsventil (P6112) an der Oberseite der Filterpumpe; die Filterpumpe füllt sich mit Wasser und die Luft entweicht.
2) Wenn Wasser aus dem Entlüftungsventil (P6112) fließt, schrauben Sie das Ventil zu und wischen Sie jegliches Wasser auf.
3) Stecken Sie den Netzstecker in eine Steckdose mit Fehlerstrom-Schutzeinrichtung (RCD) ein, um die Filterpumpe zu starten.
HINWEIS: Es ist absolut notwendig zu prüfen, dass die
Hydraulikanschlüsse nicht verschlossen sind.
WICHTIG: LASSEN SIE DIE FILTERPUMPE NICHT TROCKEN
LAUFEN – Stellen Sie vor dem Einschalten der Filterpumpe sicher,
dass Einlass-und Auslassventile des Pools unterhalb des
Wasserspiegel liegen.
WARTUNG DER PUMPE
VORSICHT: STELLEN SIE SICHER, DASS DER STECKER DER
FILTERPUMPE AUS DER STECKDOSE GEZOGEN IST, BEVOR
MIT DER WARTUNG BEGONNEN WIRD, SONST BESTEHT
ERNSTE VERLETZUNGS- ODER SOGAR TODESGEFAHR.
1) Ziehen Sie den Netzstecker der Filterpumpe.
2) Lösen Sie die Schlauchklemmen an den Ein- und Auslassschläuchen des Pools, indem Sie die Flügelmutter gegen den Uhrzeigersinn drehen.
3) Entfernen Sie die Schmutzsiebe von der Innenseite des Pools.
4) Ersetzen Sie die Schmutzsiebe in den Einlass- und Auslassventilen des Pools durch Verschlussstopfen.
5) Lösen Sie den Überwurfring und entfernen Sie die Verschlusskappe des Filters.
6) Reinigen Sie die Filterkartusche mit einem Gartenschlauch. Bleibt die Filterkartusche jedoch verschmutzt und verfärbt, muss sie durch eine neue ersetzt
werden.
7) Setzen Sie die gereinigte (oder neue) Filterkartusche ein; vergewissern Sie sich, dass sie sich mittig in der Filterpumpe befindet.
8) Stellen Sie sicher, dass die Verschlusskappendichtung des Filters korrekt angebracht ist.
9) Ersetzen Sie die Verschlusskappe und verschrauben Sie den Überwurfring in seiner Position.
10) Ersetzen Sie die Verschlussstopfen in den Einlass- und Auslassventilen des Pools durch die Schmutzsiebe. Ziehen Sie die Schlauchklemme an. Das Wasser
fließt nun zur Pumpe.
11) Befolgen Sie die ANWEISUNGEN ZUR INSTALLATION DER PUMPE, um das System auf die Benutzung vorzubereiten.
WICHTIG: Aus hygienischen Gründen empfehlen wir, die
Filterkartusche alle zwei Wochen durch eine neue zu ersetzen.
Spülen Sie den Filter täglich.
Überwinterung und längere Lagerung
1) Ziehen Sie den Netzstecker der Filterpumpe.
2) Befolgen Sie die oben ausgeführten Anweisungen, um den Wasserfluss zur Filterpumpe zu stoppen und die Filterkartusche zu entfernen.
3) Entfernen Sie die Filterkartusche.
4) Lösen Sie alle Schläuche.
5) Trocknen Sie alle Komponenten sorgfältig.
6) Lagern Sie die Filterpumpe an einem trockenen Ort außerhalb der Reichweite von Kindern. Lagertemperatur: 4-40ºC (39,2-104ºF
PUMPENGARANTIE
Bitte besuchen Sie unsere Webseite für Informationen zur Pumpengarantie: www.bestway-service.com
ENTSORGUNG DER PUMPE
Die Bedeutung der durchkreuzten Mülltonne:
Entsorgen Sie elektrische Geräte nicht mit dem Hausmüll, sondern verwenden Sie getrennte Sammelstellen.
Kontaktieren Sie Ihre Behörden vor Ort, um Informationen bezüglich der verfügbaren Sammelsysteme zu erhalten.
Werden elektrische Geräte auf Mülldeponien oder Müllhalden entsorgt, können gefährliche Substanzen in das Grundwasser gelangen und somit in die
Nahrungskette und Ihre Gesundheit und Ihr Wohlbefinden schädigen.
Werden alte Geräte durch neue ersetzt, ist der Händler gesetzlich verpflichtet das alte Gerät kostenlos zur Entsorgung anzunehmen.
S-S-004060

www.bestway-global.com
www.bestway-service.com
#58383
TÜVRheinland
®
ZERTIFIZIERT
Elektro-
magnetische
Verträglichkeit
Regelmäßige
Produktions-
überwachung
www.tuv.com
ID 4000000000
Pomp met transformator
220-240V~50Hz, 40W
Hmin 0.19m, IPX4
Pompunit
12V~50Hz, IPX7 Beschermingsklasse: III
FLOWCLEARTM
FILTERPOMP
HANDLEIDING
S-S-004060

18
WAARSCHUWING
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
LEES ALLE INSTRUCTIES EN VOLG ZE OP
WAARSCHUWING-RISICO OP ELEKTRISCHE SCHOK- laat de
filterpomp nooit werken wanneer mensen in het zwembad zwemmen.
De pomp moet gevoed worden door een scheidingstransformator of
via een aardlekschakelaar (RCD) met een aardlekstroom van
maximaal 30 mA.
De voedingsbron moet meer dan 4 meter van het zwembad verwijderd
zijn en op een hoogte van tenminste 1,2 m.
De pompeenheid moet enkel gevoed worden op ongevaarlijke
spanning (SELV) overeenkomstig de markering op het toestel.
Verlengsnoeren mogen niet worden gebruikt.
GRAAF HET SNOER NIET IN. Zorg ervoor dat het snoer niet kan
worden beschadigd door grasmaaiers, heggenscharen of andere
machines.
WAARSCHUWING - De stroomkabel kan niet worden vervangen.
Als de kabel beschadigd is, moet het toestel afgevoerd worden.
WAARSCHUWING – Dit apparaat kan worden gebruikt door kinderen
vanaf 8 jaar en personen met beperkte fysieke, sensorische of
mentale capaciteiten, of gebrek aan ervaring en kennis, indien zij
onder supervisie staan of instructies hebben gekregen over het
gebruik van het apparaat op een veilige manier en de gevaren ervan
begrijpen. Kinderen mogen niet met het apparaat spelen. Reinigen en
gebruiksonderhoud mag niet door kinderen worden verricht zonder
supervisie.
Reiniging en gebruikersonderhoud moeten worden uitgevoerd door
een volwassene die ouder is dan 18 jaar en bekend is met het risico
op een elektrische schok.
LET OP – Deze pomp mag uitsluitend worden gebruikt voor
zwembaden die opgeslagen kunnen worden. Gebruik de pomp niet
voor blijvend geïnstalleerde zwembaden. Een zwembad dat
opgeslagen kan worden, is zo gebouwd dat het snel kan worden
ontmanteld voor opslag en ook weer snel kan worden opgebouwd.
Een blijvend geïnstalleerd zwembad staat zodanig in of op de grond of
in een structuur dat het niet snel kan worden ontmanteld voor opslag.
BELANGRIJK – Het gebruik van de pomp met een niet-bijpassende
stroombron is gevaarlijk en brengt onherstelbare schade aan de pomp
toe. Als u dat verzuimt, loopt u het risico een schok of een verwonding
S-S-004060

op te lopen, die zelfs de dood tot gevolg kunnen hebben.
RISICO OP ELEKTRISCHE SCHOK - Voor het verwijderen, reinigen,
onderhouden of aanpassen van het product, haal altijd de stekker van
dit product uit het stopcontact.
PAS DE STEKKER OP GEEN ENKELE MANIER AAN OF GEBRUIK
snoer. Trek nooit de stekker aan het snoer uit het stopcontact. Zorg ervoor
dat het snoer niet beschadigt. De filterpomp mag niet in aanraking komen
met scherpe voorwerpen, olie, bewegende delen en hitte.
OPMERKING:
Controleer de uitrusting voor gebruik. Meld beschadigingen of missende
onderdelen bij aankoop aan de klantenservice van Bestways (de gegevens
staan in deze handleiding). Controleer of de onderdelen van de installatie
overeenkomen met het model dat u wilde aanschaffen.
OPMERKING:
Plaats de pomp op een stevige ondergrond of op een vlakke plaat. Let erop
dat de filterpomp minstens een meter van de wand van het zwembad af
staat. Zorg ervoor dat het zwembad en de pomp zo zijn opgesteld dat er
voldoende ventilatie, afvoer en mogelijkheid tot schoonmaken zijn. Plaats de
pomp nooit op een plek waar zich water kan verzamelen of in de loopzone
rond het zwembad.
De stekker moet ook toegankelijk blijven als het zwembad is geïnstalleerd.
LET OP:
Houd de transformator op een afstand van meer dan 3,5 meter van het
zwembad en de filterpomp.
OPMERKING:
De weersomstandigheden kunnen de werking en de levensduur van uw
filterpomp negatief beïnvloeden. Blootstelling van de pomp aan kou, hitte of
zonlicht kan onnodige slijtage veroorzaken. Waar mogelijk dient u de pomp
tegen deze omstandigheden te beschermen.
Het is belangrijk dat u met de bijgeleverde blauwe stoppen de
vuilopvangschermen in de aanvoer- en afvoeropeningen vervangt voordat u
onderhoudswerkzaamheden aan de pomp uitvoert of de pomp verwijdert.
LET OP:
Doe geen chemicaliën in de filterpomp.
Steek de stekker nooit in het stopcontact of haal de stekker nooit uit het
stopcontact met een natte hand
Haal de stekker altijd uit het apparaat:
• Op regenachtige dagen
• Voorafgaand aan reiniging of ander onderhoud
19
S-S-004060

• Laat het onbeheerd tijdens vakanties
Wanneer het apparaat gedurende lange tijd niet gebruikt zal worden, zoals
in de winter, moet de zwembadset gedemonteerd en binnenshuis
opgeborgen worden.
LET OP - Lees de instructies vóór het gebruik van het toestel en vóór de
installatie of het telkens opnieuw monteren.
Goed bewaren van de instructies. Iedere keer wanneer u het zwembad
opzet, dient u de instructies te raadplegen
Als u de instructies kwijt bent, neem dan contact op met Bestway of zoek
het op, op website: www.bestway-service.com
Elektrische installaties moeten voldoen aan nationale regels voor bedrading.
Raadpleeg een gekwalificeerde elektricien indien u vragen hebt.
Alleen de bijgeleverde media of deze aangegeven door de fabrikant mogen
bij de installatie van het product gebruikt worden.
Het is essentieel te controleren of de zuigopeningen niet geblokkeerd zijn.
Het is raadzaam de filtratie te stoppen tijdens onderhoudswerkzaamheden
aan het filtersysteem.
Controleer regelmatig het verstoppingsniveau van de filter.
Een wekelijkse controle wordt aanbevolen voor het reinigen.
Een minimum dagelijkse filterbedrijfstijd van 8 uur is aanbevolen om te
zorgen voor helder zwembadwater.
Het is essentieel om elk beschadigd element of set van elementen zo snel
mogelijk te vervangen. Gebruik alleen onderdelen goedgekeurd door de
persoon verantwoordelijk voor de introductie van het product op de markt.
Alle filters en filtermedia zullen regelmatig geïnspecteerd worden om ervoor
te zorgen dat er geen opeenhoping van vuil is wat een goede filtratie
verhindert. Het verwijderen van gebruikte filtermedia moet gebeuren
volgens de toepasselijke regelgevingen/wetgeving.
In het geval van twijfel over de pomp of circulatie-apparaten, neem contact
op met een bevoegde installateur, of de fabrikant/importeur/distributeur.
De watercirculatie-installatie moet voldoen aan de Europese maar ook aan
nationale/lokale regelgevingen, vooral voor wat betreft elektrische kwesties.
Elke wijziging van de kleppositie, pompgrootte, roostermaat kan een
wijziging van de stroming veroorzaken en de zuigsnelheid kan verhogen.
Volg alle veiligheidseisen en aanbevelingen beschreven in de handleiding.
OPM.: Dit product is niet bestemd voor een commercieel gebruik.
Lees de handleiding zorgvuldig en bewaar ze voor toekomstige
referentie.
BEWAAR DEZE GEBRUIKSAANWIJZING.
20
S-S-004060

21
S-S-004060
NAAM
ONDERDELENREFERENTIE
Luchtpurgeerklep
Afdichting purgeerklep
Filterdophouder (blauw)
Filterdophouder (zwart)
Filterdop
Afdichting filterdop
Filterpatroon
Slangdichtring
Slang
Slangklemmen
Filterbehuizing
Optionele onderdelen
Vuilscherm
Vuilscherm
Slangklemmen
Nr. HOEVEELHEID
P6112
P6113
P6115
P6(H1)115
P6117
P6119
58094(II)
P6005
P6019
P6124
P6720NL
P61322
P61318
P6124
1
1
1
1
1
1
1
2
2
2
1
1
1
2
390
159
390
250
159
40
2-M8 bout
2-M8 moer
VOETSTUKBEVESTIGING
De filterpomp moet volgens de richtlijn EN60335-2-41 TEST in verticale
positive op de grond of op een houten of betonnen basis worden bevestigd
voor gebruik. Er moeten twee gaten met een diameter van 9 mm op de basis
zitten met een afstand van 159 mm ertussen. Zet de filterpomp op de basis en
draai de bouten en moeren aan om de pomp vast te maken. De basis moet
minstens 18 kilo wegen zodat de pomp niet zomaar om kan vallen.
Installatie
Neem even de tijd om de inhoud te controleren en te zien of alles op zijn plaats is.
Bad met twee kleppen
1) Plaats de losse slangklemmen (P6124) op beide uiteinden van de slangen (P6019).
2) Bevestig de slangen (P6019) op de overeenkomstige letters op het zwembad en op de filterpomp (A op A, B op B).
3) Draai de slangklemmen (P6124) goed vast op de pomp.
4) Verwijder de stopplugs uit de invoer- en afvoerkleppen van het zwembad en plaats de vuilschermen (P61322 en P61318).
5) Met de slangen (P6019) en de vuilschermen (P61322 en P61318) in positie, draai de slangklemmen (P6124) vast op het bad.
>1/2 inch
P61322 x 1
P61318 x 1
A
B
B
B
A
A
Ʃ1/2inch
P6019
OPMERKING: Het aantal optionele onderdelen kan schommelen
afhankelijk van of de pomp individueel of als een onderdeel van een
set verkocht werd.
P6720NL
P6005
P6124
P6019
P6(H1)115
P61322
P61318

22
OPM.: Het is belangrijk om te controleren of alle elementen:
slangen, vuilopvangschermen en aanvoer-/afvoerventielen goed
ten opzichte van elkaar op hun plaats zitten.
Werking
1) Open/schroef de luchtpurgeerklep (P6112) los op de bovenkant van de filterpomp; er wordt lucht vrijgegeven naarmate water de filterpomp vult.
2) Wanneer water uit de luchtpurgeerklep (P6112) stroomt, schroef deze dicht en wrijf alle water weg.
3) Om de filterpomp te starten, steek de stekker in een aardlekschakelaar (RCD).
OPMERKING: Het is noodzakelijk te controleren dat de
hydraulische connectors niet gesloten zijn.
BELANGRIJK: LAAT DE FILTERPOMP NIET DROOG WERKEN
– Zorg ervoor dat het aanvoer- en het afvoerventiel van het
zwembad helemaal onder water staan voordat u de filterpomp
aanzet.
HET ONDERHOUD VAN DE POMP
LET OP: CONTROLEER GOED OF DE FILTERPOMP NIET IS
AANGESLOTEN VOORDAT U MET
ONDERHOUDSWERKZAAMHEDEN BEGINT, ANDERS
VERKEERT U IN LEVENSGEVAAR.
1) Koppel de filterpomp los van het stopcontact.
2) Draai de slangklemmen op de in- en uitgangsslangen van het bad los door de vliegmoer linksom los te draaien.
3) Verwijder de vuilschermen van de binnenzijde van het bad.
4) Vervang de vuilschermen door de afdichtstoppen in de in- en uitgangskleppen van het bad.
5) Draai de filterdophouder los en verwijder de filterdop.
6) Reinig de filtercassette met een tuinslang, als de filtercassette vuil of verkleurd blijft, is het nodig deze door een nieuwe te vervangen.
7) Plaats de gereinigde (or nieuwe) filtercasette; controleer of deze gecentreerd is in de filterpomp.
8) Controleer of de filterdopafdichting geplaatst is.
9) Vervang de filterdop en schroef de filterdophouder op zijn plek.
10) Vervang de afdichtstoppen door de vuilschermen in de in- en uitgangskleppen van het bad. Draai de slangklemmen aan. Water stroomt nu naar de pomp.
11) Volg het hoofdstuk AANWIJZINGEN POMPINSTALLATIE om het systeem voor te bereiden voor gebruik.
BELANGRIJK:Voor sanitaire redenen, raden we aan om de
filtercassettes om de twee weken te vervangen. Spoel de filter
dagelijks.
Winteriseren en langetermijnopslag
1) Koppel de filterpomp los van het stopcontact.
2) Volg de eerder vermelde instructies om te zorgen dat er geen water meer stroomt door de filterpomp en om de filtercassette te verwijderen.
3) Gooi de filtercassette weg.
4) Verwijder alle slangen.
5) Droog alle componenten grondig.
6) Bewaar de filterpomp binnen op een droge plaats, buiten het bereik van kinderen. Bewaartemperatuur: 4-40ºC(39,2-104ºF)
GARANTIE POMP
Bezoek onze website voor informatie over de garantie van de pomp: www.bestway-service.com
DE POMP WEGGOOIEN
Betekenis van de doorkruiste vuilnisbak op wielen:
Elektrische apparatuur dient niet afgedankt te worden samen met het gewoon huishoudelijk afval.
Contacteer uw plaatselijke overheid om meer informatie te krijgen over de beschikbare manieren van afvalophaling.
Wanneer elektrische apparatuur gedumpt wordt in de natuur, kunnen gevaarlijke stoffen in het grondwater sijpelen en in de voedselketen terechtkomen, wat
schadelijk is voor uw gezondheid en welzijn.
Wanneer u uw oude apparatuur wilt vervangen door nieuwe, is de verkoper wettelijk verplicht uw oude apparatuur gratis terug te nemen voor afdanking.
S-S-004060

www.bestway-global.com
www.bestway-service.com
#58383
TÜVRheinland
®
ZERTIFIZIERT
Elektro-
magnetische
Verträglichkeit
Regelmäßige
Produktions-
überwachung
www.tuv.com
ID 4000000000
Pompe avec transformateur
220-240V~50Hz, 110W
Hmin 0.19m, IPX4
Unité de pompage
12V~50Hz, IPX7 Classe de protection: III
POMPE DE FILTRATION
FLOWCLEARTM
MANUEL DE L’UTILISATEUR
S-S-004060

26
ATTENTION
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES
LIRE ET RESPECTER TOUTES CES ISNTRUCTIONS
AVERTISSEMENT – RISQUE DE CHOC ÉLECTRIQUE – Ne
mettez jamais la pompe en marche lorsque des personnes sont
dans la piscine.
La pompe doit être munie d'un transformateur de séparation ou
d'un dispositif à courant résiduel (RCD) qui répond avec une
intensité de courant ne dépassant pas 30 mA.
La source d'alimentation sur la paroi du bâtiment devrait rester à
plus de 4 m de la piscine et à une hauteur d'au moins 1,2 m.
La pompe ne doit être alimentée que par une tension extra basse
sûre correspondant à l’indication spécifiée sur l’appareil.
Il est impossible d'utiliser des rallonges.
N’ENFOUISSEZ PAS LE CORDON: Placez le cordon à l’abri des
tondeuses à gazon, des débroussailleuses et des autres outils de
jardinage.
ATTENTION: Le câble d’alimentation ne peut pas être
remplacé. Si le câble est endommagé, l’appareil doit être mis
au rebut.
AVERTISSEMENT-Cet appareil peut être utilisé par des enfants à
partir de 8 ans et plus et par des personnes avec des capacités
physiques, sensorielles ou mentales réduites ou un manque
d'expérience et de connaissances s’ils sont surveillés ou ont reçu
des instructions concernant l'utilisation de l'appareil d'une manière
sûre et s'ils comprennent les risques impliqués. Les enfants ne
doivent pas jouer avec l'appareil. Le nettoyage et la maintenance
ne doivent pas être effectués par un enfant sans surveillance.
Le nettoyage et l’entretien doivent être effectués par un adulte
ayant plus de 18 ans ayant conscience du risque d’électrocution.
PRUDENCE: Cette pompe ne doit servir qu’avec une piscine
démontable. Ne l’utilisez pas sur une piscine fixe. Une piscine est
construite de façon à être rapidement démontée pour être rangée
et remontée. Une piscine fixe est construite sur ou dans le sol ou
dans un immeuble et ne peut donc pas être démontée rapidement
pour être rangée.
IMPORTANT: Si vous n’utilisez pas la pompe avec une
alimentation électrique vous risquez de détruire la pompe ou de
provoquer un accident.
RISQUE DE CHOC ÉLECTRIQUE – Avant de retirer le produit, de
le nettoyer, d’intervenir dessus ou de faire tout autre ajustement,
débranchez toujours cet appareil de la prise électrique.
NE MODIFIEZ D’AUCUNE FAÇON LA FICHE OU N’UTILISEZ
S-S-004060
