BH FITNESS I.TFB H862I Operator's manual

H862i-H862TFT
Instrucciones de montaje y utilización
Instructions for assembly and use
Instructions de montage et utilisation
Montage und gebrauchsanleitung
Instruções de montagem e utilização
Istruzioni di montaggio e uso
Montage-en gebruiksinstrukties

Fig.1

Fig.2
Fig.3 Fig.4
Fig.5 Fig.6

Fig.7 Fig.8
Fig.9 Fig.10
Fig.11

5
Español
AVISO IMPORTANTE DE
SEGURIDAD.-
PRECAUCIONES.
Esta bicicleta ha sido diseñada y
construida de modo que proporcione
la máxima seguridad. Sin embargo,
deben aplicarse ciertas precauciones
al utilizar aparatos de ejercicio. Lea el
manual en su totalidad antes de
montar y utilizar la bicicleta.
Asimismo, cumpla con las siguientes
precauciones de seguridad:
1 Mantenga a los niños alejados de
esta aparto en todo momento. NO los
deje desatendidos en la habitación en
la que guarda la bicicleta.
2 Sólo puede utilizar el aparato una
persona cada vez.
3 Si sufre mareos, nauseas, dolor en
el pecho o cualquier otro síntoma
durante la utilización de este aparato,
PARE el ejercicio. ACUDA A UN
MÉDICO INMEDIATAMENTE.
4 Utilice el aparato sobre una superfi
cie sólida y a nivel. NO utilice la
bicicleta cerca del agua o al aire libre.
5 Mantenga las manos alejadas de las
partes en movimiento.
6 Utilice una indumentaria adecuada
para la realización de ejercicio. No
use prendas holgadas que podrían
engancharse en la bicicleta. Utilice
siempre calzado para correr o para
aerobic cuando utilice la máquina.
Átese los cordones correctamente.
7 Utilice este aparato sólo para los
fines descritos en este manual. NO
utilice accesorios no recomendados
por el fabricante.
8 No coloque objetos cortantes
alrededor de la máquina.
9 Las personas discapacitadas no
deberán utilizar la máquina sin la
asistencia de una persona cualificada
o un médico.
10 Antes de utilizar este aparato,
realice un calentamiento con
ejercicios de estiramiento.
11 No utilice la bicicleta si no funciona
correctamente.
Precaución: Antes de comenzar a
utilizar la bicicleta, consulte a su
médico. Esta advertencia es
especialmente importante para
personas de edades superiores a 35
años o con problemas de salud. Lea
todas las instrucciones antes de
utilizar cualquier aparato de ejercicio.
Guarde estas instrucciones.
INDICACIONES GENERALES.-
Lea atentamente las instrucciones de
este manual. Este le da indicaciones
importantes sobre el montaje,
seguridad y uso de la máquina.
1 Este aparato ha sido probado y
cumple con la norma EN957 bajo la
clase H.B. Peso máximo del usuario
130kg.
2 Los padres y otras personas
responsables de los niños deben de
tener en cuenta la naturaleza curiosa
de estos y que puede llevarles a
situaciones y conductas que pueden
resultar peligrosas. Esta unidad no ha
de utilizarse en ningún caso como
juguete.
3 Es responsabilidad del propietario
asegurarse que todos los usuarios de
la máquina estén adecuados e
informados sobre todas las
precauciones necesarias.

6
1. INSTRUCCIONES DE
MONTAJE.-

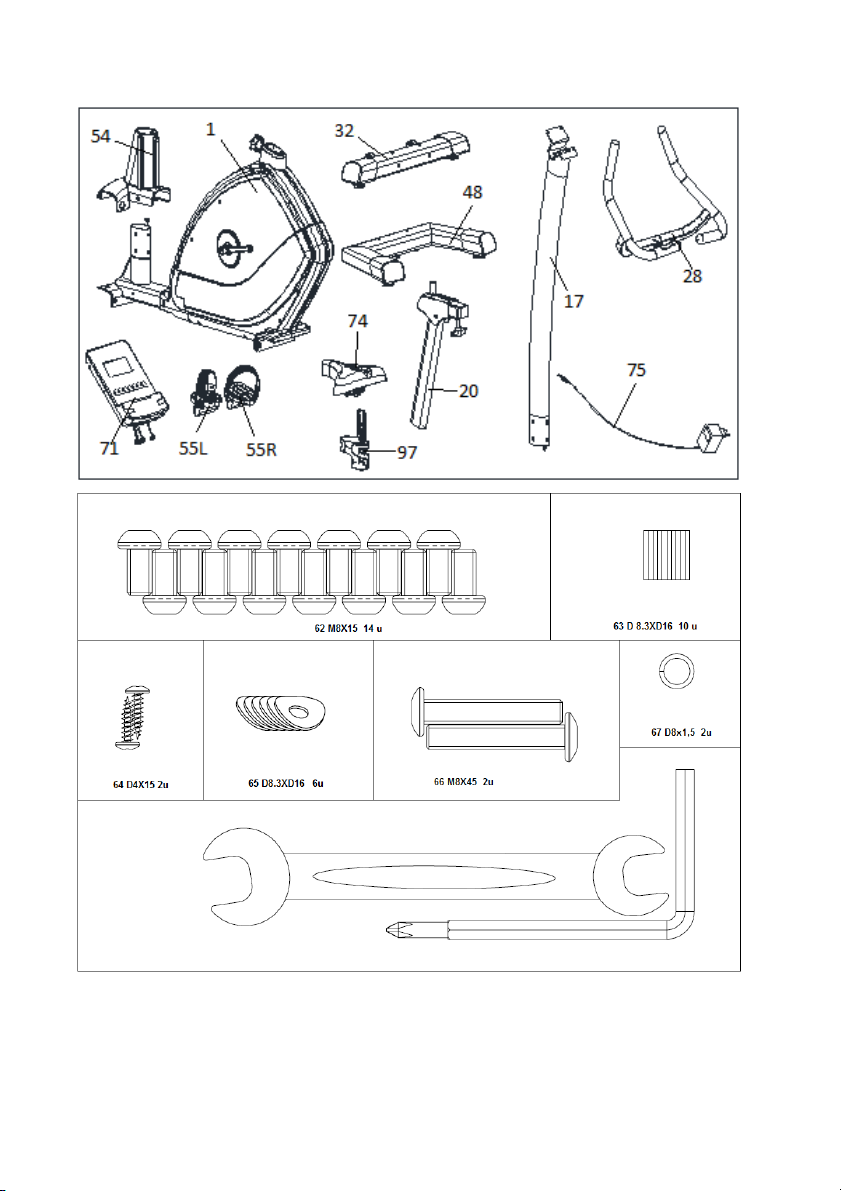

Saque la unidad de la caja y
compruebe que tiene todas las piezas:
Se recomienda la ayuda de una
segunda persona para el montaje.
(1) Cuerpo central; (17) Tubo manillar;
(32) Tubo caballete con ruedas; (48)
Tubo caballete con tacos regulables
de altura; (71) Monitor con manillar
(28); Embellecedor (54); (74) Sillín;
(20) Tija de sillín; (55L) Pedal
izquierdo; (55R) Pedal derecho;
(75) Transformador de corriente.
Bolsa de tornillos que contiene: (62)
Tornillos allen M8x15; (63) Arandela
plana de M-8; (64) Tornillos Philips
autoroscantes Ø4x15;
(65) Arandela curva de Ø8; (66)
Tornillos allen M8x45; (67) Arandela
elástica Ø8; Llave de dos bocas
hexagonal; Llave pedales; Llave Allen.
2. COLOCACIÓN DE LOS
TUBOS CABALLETE.-
Apoye el cuerpo central en el suelo,
como muestra la Fig.2. Coja el tubo
caballete con ruedas delantero (32).
Suelte los tornillos (62) con las
arandelas (63) como se muestra en la
Fig.2, introduzca los tornillos (62) con
las arandelas planas (63) y apriete
fuertemente con la llave allen.
Coja el tubo caballete con tacos
regulables trasero (48), y posiciónelo
en el caballete trasero de la máquina,
e introduzca los tornillos (62) con las
arandelas planas (63), que ha soltado
anteriormente y apriete fuertemente.
3. MONTAJE DE LOS
PEDALES.-
Siga atentamente las instrucciones
de montaje de los pedales, una
colocación incorrecta podría dañar
la rosca del pedal o de la biela.
Las posiciones derecha e izquierda,
habrán de tomarse montado el
usuario en el sillín, en posición de
hacer ejercicio.
El pedal derecho (55R), marcado con
la letra (R) se enroscara en sentido de
giro de las agujas del reloj, en la biela
derecha marcada con la letra (R).
Apriete fuertemente, Fig.3.
El pedal izquierdo, marcado con la
letra (L), se enroscara en el sentido
contrario a las agujas del reloj, en la
biela izquierda, marcada con la letra
(L). Apriete fuertemente Fig.3.
4. MONTAJE TUBO
MANILLAR.-
Introduzca el tubo manillar (17) por el
tubo saliente (54) y por el tubo del
cuerpo central (1). Conecte el
conector que sale del tubo manillar
(17) con el conector del cuerpo
principal (1).
Coloque los tornillos (62) con
arandelas curvas (65) como muestra
la Fig.4, alinee el tubo manillar y
apriete levemente. Coloque los
tornillos (64) como muestra la Fig.4 y
apriete levemente.
5. COLOCACION DEL
PORTABOTELLIN.-
Suelte los tornillos (98) situados en el
tubo manillar (17), posicione el porta
botellín (97) y atornille con los tornillos
soltados anteriormente. Fig.5.

7
6. MONTAJE DEL SILLIN.-
A continuación coja el tubo horizontal
del sillín (23) y monte el sillín (74),
Fig.6, apriete las tuercas (Z).
REGULACION VERTICAL.-
Para levantar o bajar la tija del sillín,
afloje primero un poco el pomo de la
tija de sillín (91) girándolo en el
sentido contrario a las agujas del reloj.
Tire del pomo y sin soltarlo, mueva la
tija del sillín Fig.6.
Cuando este a la altura adecuada,
suelte el pomo y el tubo quedara
bloqueado en el agujero. Apriételo
después girando el pomo (91) en el
sentido de las agujas del reloj.
REGULACION HORIZONTAL.-
Para regular el sillín en su posición
horizontal, afloje el pomo del tubo
horizontal del sillín mueva el sillín con
el tubo a su posición adecuada y
apriete fuertemente el pomo, Fig.6.
INCLINACION DEL SILLIN.
El sillín se puede inclinar hacia
delante o hacia atrás.
Afloje la tuerca (Z) mostrada en la
Fig.6, colocada debajo del sillín,
mueva el sillín a la inclinación que
desee y a continuación apriete la
tuerca fuertemente.
No ajuste la inclinación del sillín
cuando esté sentado en él.
7. COLOCACIÓN DEL
MONITOR.-

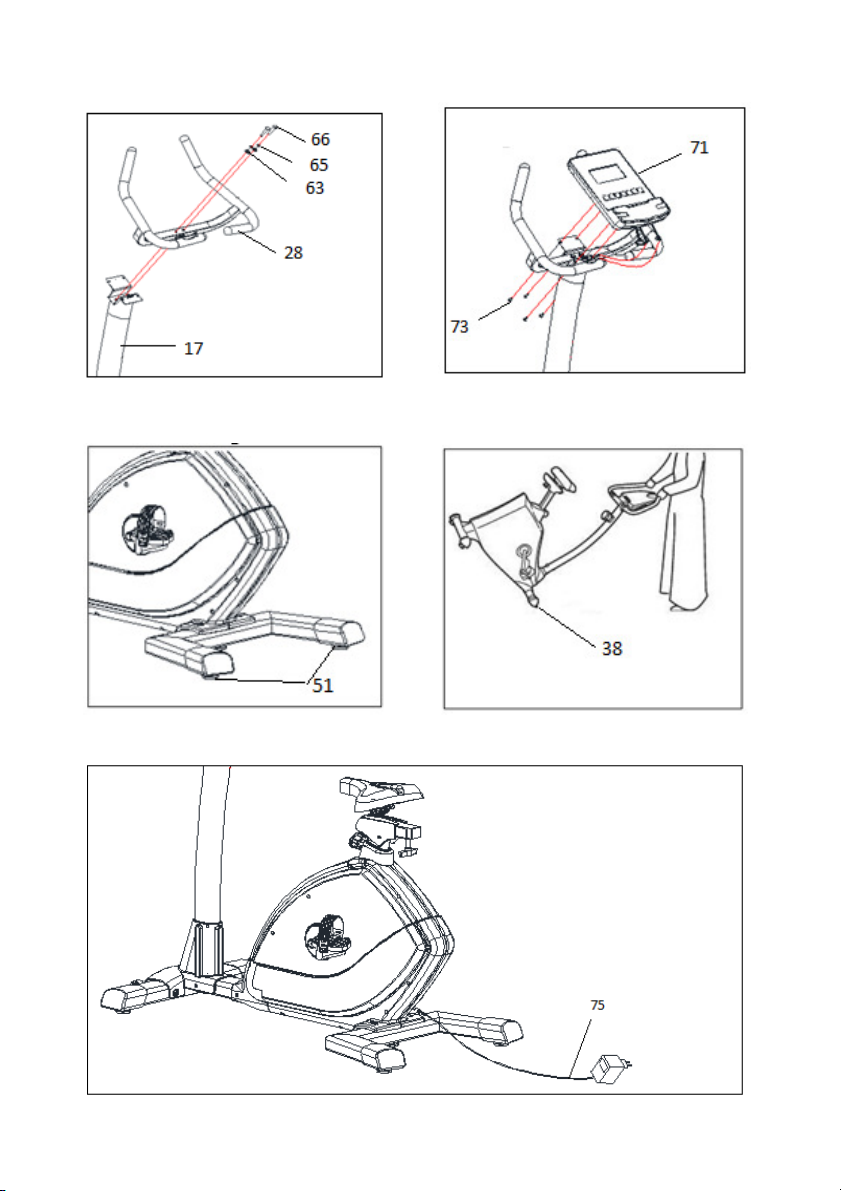

Coloque el manillar (28) en el
alojamiento del tubo (17) con los
tornillos (66) y arandelas planas (65) y
arandelas elásticas (63). Fig 7
Acerque el monitor (71) al tubo
manillar (28). Fig.8, conexione los dos
terminales que salen del tubo manillar
(17) y del monitor (71). Fig.8.
Introduzca el monitor (71) en el
manillar (17), como indica la Fig.8
teniendo cuidado de no pillar los
cables.
Coloque los tornillos (73) y
comprobando que esta bien alineado
el manillar y apriete fuertemente,
todos los tornillos del tubo manillar,
también los tornillos de la parte
inferior que en el punto 4 se han
dejado apretados levemente.
NIVELACIÓN.-
Una vez colocada la unidad en su
lugar definitivo, compruebe que el
asentamiento en el suelo y su
nivelación sean correctos.
Esto lo conseguirá roscando más o
menos el pie regulable (51), Fig.9.
MOVIMIENTO Y
ALMACENAJE.-
La unidad esta equipada con ruedas
(38) lo que la hace más sencillo su
movimiento. Las dos ruedas que se
encuentran en la parte delantera de
su unidad, le facilitaran la maniobra de
colocar su unidad en el
emplazamiento escogido, como
muestra la Fig.10.
Guárdela en un lugar seco con las
menores variaciones de temperatura
posible.
CONEXIÓN A LA RED.-
Introduzca la clavija de enganche (m)
del transformador (75) en el punto de
conexión, del cuerpo central (1),
(parte trasera inferior) y conecte el
transformador de corriente a la red de
230 V, Fig.11.

8
Para cualquier consulta, no dude en
ponerse en contacto con el
(S.A.T).Servicio de Asistencia
Técnica, llamando al teléfono de
atención al cliente (ver página final del
presente manual).
BH SE RESERVA EL DERECHO A
MODIFICAR LAS ESPECIFICA-
CIONES DE SUS PRODUCTOS SIN
PREVIO AVISO.

9
English
IMPORTANT SAFETY
ADVICE.-
PRECAUTIONS.
This bicycle has been designed and
constructed to provide maximum
safety. Nevertheless, certain
precautions should be taken when
using exercise equipment. Read the
whole manual before assem- bling
and using the bicycle. The following
safety precautions should also be
observed:
1 Keep children away from this
equipment at all times. DO NOT leave
them unsupervised in the room where
this bicycle is kept.
2It can only be used by one person at
a time.
3 If you experience dizziness, nausea,
chest pains or any other symptom
while using this appliance STOP the
exercise. SEEK MEDICAL
ATTENTION IMMEDIATELY.
4 Use the appliance on a level, solid
surface. DO NOT use the bicycle
outdoors or close to water.
5 Keep your hands well away from
any of the moving parts.
6 Wear clothing suitable for doing
exercise. Do not use baggy clothing
that might get caught up in the bicycle.
Always wear running shoes or trainers
when using the machine. Make sure
all laces/cords are tied correctly.
7 This appliance must only be used for
the purposes described in this manual.
DO NOT use accessories that are not
recommended by the manufacturer.
8Do not place sharp objects near the
machine.
9 Disabled people should not use the
machine without the assistance of a
qualifi ed person or a doctor.
10 Do warm up stretching exercises
before using the equipment.
11 Do not use the bicycle if it is not
working correctly.
Caution: Consult your doctor
before beginning to use the bicycle.
This advice is especially important
for those over 35 or suffering from
health problems. Read all of the
instructions before using any
exercise equipment.
Keep these instructions safe for
future use.
GENERAL INSTRUCTIONS.-
Carefully read through the instructions
contained in this manual. It provides
you with important information about
assembly, safety and use of the
machine.
1 This appliance has been tested and
it complies with standard EN957 under
class H.B., suitable for semi-
professional use. User maximum
weight 130kg.
2 Parents and/or those responsible for
children should always take their
curious nature into account and how
this can often lead to hazardous
situations and behaviour resulting in
accidents. Under no circumstances
should this appliance be used as a
toy.
3 The owner is responsible for
ensuring that anyone who uses the
machine is duly informed about the
necessary precautions.

10
1. ASSEMBLY
INSTRUCTIONS.-
Take the unit out of its box and make
sure that all of the pieces are there:
The assistance of a second person
is advisable for the assembly work.
(1) Main body; (17) handlebar stem;
(32) Stabiliser bar with wheels; (48)
Stabiliser bar with adjustable blocks;
(71) Monitor with handlebar(28); (54)
Saddle post cover; (74) Saddle; (20)
Saddle post; (55L) Left pedal; (55R)
Right pedal; (75) Mains transformer;
Bag of screws containing: (62)Allen
Screws M8x15; (63) Flatwashers M8;
(64) Philips autoscrews Ø4x15;
(65) Curved washer Ø8; (66) Allen
screws M8x45; (67) Spring washer
Ø8; Allen spanner;Opening spanner;
Tilt spanner.
2. FITTING THE STABILISER
BARS.-
Rest the main body on the floor as
shown in Fig.2. Take hold of the front
stabiliser bar fitted with wheels (32).
Remove the bolts (62) and their
washers (63), and refit the bolts (62)
with the flat washers (63). Tighten
securely.
Take the rear stabiliser with adjustable
feet (48) and position it on the
machine’s rear stand, insert the bolts
(62) with the flat washers and nuts,
tighten securely. Fig.2.
3. ATTACHING THE PEDALS.-
The assembly instructions for the
pedals must be followed to the letter,
fitting these incorrectly could damage
the screw thread on the pedal or the
crank. Right and left refer to the
position that the user adopts when
sitting on the saddle to do the
exercises.
The right-hand pedal (55R), marked
with the letter (R), screws onto the
right-hand crank, also marked with an
(R), in a clockwise direction. Tighten
securely, Fig.3.
The left-hand pedal (44L), marked
with the letter (L), screws onto the left-
hand crank, also marked with an (L),
in an anti-clockwise direction. Tighten
securely Fig.3.
4. FITTING THE HANDLEBAR
STEM.-
Insert the handlebar stem (17) onto
the other stem (54) and onto the boss
on the main body taking care not to
pinch the cables. Connect the cables
from handlebar stem (17) and main
body (1).
Fit the bolts (62) with curved washers
(65), as shown in Fig.4, align the
handlebar stem and hand tighten.
Fit the bolts (64) as shown in Fig.4
and hand tighten.
5. FITTING THE BOTTLE
HOLDER.-
Release the screws (98) on the
handlebar (17), position the bottle
holder (97) and secure it by using the
screws removed previously.
6. INSTRUCTIONS FOR
FITTING THE SADDLE
Next, take the horizontal tube for the
saddle (23) and attach the saddle (74)
to it, Fig.6, tighten the nuts (Z).
VERTICAL ADJUSTMENT.
In order to raise or lower the saddle
post, first loosen off the control knob
(91) on the saddle post a little by
turning it in an anticlockwise direction,

11
pull the control knob back and without
releasing it, move the saddle post up
or down, Fig.6. When it is at the right
height release the knob and it will lock
into a hole on the saddle post. Tighten
it up by turning the control knob (91) in
a clockwise direction.
HORIZONTAL ADJUSTMENT.
To adjust the saddle’s horizontal
position, loosen the control knob on
the saddle’s horizontal bar and move
the saddle, along with the bar, into the
desired position, then tighten the
control knob securely, Fig.6.
TILTING THE SADDLE.
The saddle can be tilted backward or
forward. Loosen off nut (Z) shown in
Fig.6, located under the saddle, tilt the
saddle into the desired position and
then retighten the nut securely.
Do not adjust the tilt of the saddle
while you are still sitting on it.
7. FITTING THE MONITOR.-
Attach the handlebar （ 28 ） into the
bracket of post tube, then fixed the
handle with Allen screw (66), flat
washer （ 65) and spring washer (63)
securely.
Bring the monitor (71) to the
handlebar stem (17) Fig.8, connect
the two terminals coming out of the
handlebar stem (17) and the monitor
(71), Fig.8.
Insert the monitor (71) onto the
handlebar stem (13), as shown in
Fig.8, making sure not to pinch any of
the cables. Fit the bolts (73) making
sure that the handlebar is aligned
correctly, securely tighten all of the
bolts on the handlebar stem including
the bolts at the base which were left
hand tight in point 4.
LEVELLING.-
Once the unit has been placed into its
final position, make sure that it sits flat
on the floor and that it is level. This is
achieved by screwing the adjustable
foot (51) up or down, Fig.9.
MOVEMENT & STORAGE.-
The unit is equipped with wheels (38)
to make it easier to move about. The
two wheels at the front of the unit
make it easier to place the unit in any
chosen position, as shown in the
Fig.10.
Store it in a dry place, preferably not
subject to changes in temperature.
MAINS CONNECTION.-
Insert the jack (m) on the transformer
(75) into the connection hole on the
main body (1) (bottom, rear of the
machine) and then plug the
transformer into a 230 V mains supply,
Fig.11.
Do not hesitate to get touch with the
Technical Assistance Service if you
have any queries by phoning customer
services (see last page in manual)
BH RESERVES THE RIGHT TO
MODIFY THE SPECIFICATIONS OF
ITS PRODUCTS WITHOUT PRIOR
NOTICE

12
Français
IMPORTANTES CONSIGNES
DE SÉCURITÉ.-
PRÉCAUTIONS.
Cette bicyclette a été conçue et
fabriquée de façon à ce qu’elle puisse
offrir une sécurité maximale.
Néanmoins, l’utilisateur est tenu de
prendre certaines précautions au cours
de ses entraînements. Avant de monter
et d’utiliser ce vélo, veuillez lire
attentivement cette notice et respecter
les normes de sécurité indiquées ci-
après:
1 Les enfants doivent être tenus à
l’écart de cette machine. NE PAS
laisser les enfants sans surveillance
dans la pièce où se trouve la
bicyclette.
2 Cet appareil ne peut être utilisé que
par une personne à la fois.
3 En cas de malaises, nausées,
douleur dans la poitrine ou tout autre
symptôme durant l’utilisation de cet
appareil, ARRÊTEZ l’exercice et
CONSULTEZ UN MÉDECIN
4 Cet appareil doit être utilisé sur une
surface solide et bien nivelée. NE PAS
utiliser le vélo à proximité de l’eau ni
en plein air.
5 Tenir les mains à l’écart des
éléments mobiles de la bicyclette.
6 Portez les vêtements appropriés
pour réaliser vos exercices. Ne pas
porter de vêtements amples qui
risqueraient d’être happés par les
pièces mobiles du vélo. Pour utiliser la
machine, chaussez des chaussures
de sport appropriées pour ce faire.
Nouez bien vos lacets de chaussures.
7 Cet appareil ne doit être utilisé qu’aux
fins indiquées dans cette notice. NE
pas utiliser d’accessoires autres que
ceux recommandés par le fabricant.
8 Ne pas poser d’objets coupants aux
abords de la machine.
9 Les personnes handicapées ne
pourront utiliser la machine que si
elles sont accompagnées par une
personne qualifiée pour ce faire ou par
un médecin.
10 Avant d’utiliser cet appareil,
l’utilisateur doit faire des
échauffements par l’intermédiaire
d’exercices d’étirement.
11 Ne pas utiliser le vélo s’il
fonctionne incorrectement.
Précaution: Consultez votre médecin
avant d’entreprendre des exercices
sur cette machine. Cette remarque
s’adresse plus particulièrement aux
personnes âgées de + de 35 ans et
aux personnes qui ont des
problèmes de santé.
Conservez cette notice.
CONSIGNES GÉNÉRALES
Lire cette notice très attentivement.
Elle contient d’importantes
informations sur le montage, la
sécurité et l’utilisation de la machine.
1 Cet appareil a fait l’objet de tests et
répond à la norme EN957, classe H.B.
et convient à l’usage semi-
professionnel. Poids maximum de
l’utilisateur: 130kg.
2 Les parents ou personnes à qui des
enfants ont été confiés doivent tenir
compte de leur soif de curiosité qui
peut les conduire à avoir des
conduites risquant de se traduire par
des situations dangereuses. Cet
appareil n’est pas un jouet.

13
3 Il incombe au propriétaire de vérifier
si tous les utilisateurs de la machine
sont habilités pour le faire et de leur
fournir les informations requises à
propos des précautions à prendre.
1 MONTAGE.-
Pour le montage il est conseillé de
se faire aider par une autre
personne.
Sortez l’unité de la boîte d’emballage et
vérifiez qu’il ne manque aucune pièce:
(1) Corps central, (17) Tube guidon,
(32) Tube support avec roulettes, (48)
Tube support avec taquets réglables
pour la hauteur, (71) Moniteur avec
guidon (28) (54) Embellisseurs tige,
(74) Selle; (20) Tige de la selle, (55L)
Pédale gauche, (55R) Pédale droite,
(75), Transformateur de courant;
Pochette vis contenant: (62) allen vis
M8x15; (63) Rondelles plates de M4;
(64) Philips vis Ø4x15 (65) Curves de
Rondelles de Ø8; (66) allen vis M8x45
(67) rondelle d'arrêt de Ø8;
Clé hexagonale, Clé combinée; Pédale
Clé Allen .
2. MONTAGE DES TUBES
SUPPORT.-
Appuyer le corps central sur le
plancher, comme indiqué dans la
Fig.2, Prendre le tube support avant
avec roulettes (32).
Dévisser les vis (62) et les rondelles
(63) comme indiqué dans la Fig.2,
introduire les vis (62) avec les
rondelles plates solidement.
Prendre le tube support arrière avec
taquets réglables (48) et placez-le sur
le support arrière de la machine,
ensuite introduire les vis (62) avec les
rondelles plates (63) solidement.Fig.2.
3. MONTAGE DES PÉDALES.-
Suivre attentivement les
instructions de montage des
pédales, car un mauvais montage
peut endommager le filetage de la
pédale ou de la bielle.
Pour prendre la position droite et la
position gauche, l’utilisateur doit être
assis sur la selle et en position de
réalisation de l’exercice.
La pédale droite (55R), signalée par la
lettre (R) devra être vissée dans le
sens de rotation des aiguilles d’une
montre, sur la bielle droite, signalée
par la lettre (R). Vissez très fort, Fig.3.
La pédale gauche (55L), signalée par
la lettre (L) devra être vissée dans le
sens contraire à celui des aiguilles
d’une montre, sur la bielle gauche
signalée par la lettre (L). Vissez très
foro Fig.3.
4. MONTAGE DU TUBE DU
GUIDON.-
Introduisez le tube guidon (17) dans le
tube (54) et dans le tube qui dépasse
du corps central (1). Connectez les
deux bornes qui dépassent du tube
guidon (17) et du corps central (1).
Placez les vis (62) et les rondelles
(65) comme indiqué dans la Fig.4,
alignez le tube guidon et vissez
légèrement.
Placez les vis (64) comme indiqué
dans la Fig.4.
5. MISE EN PLACE DU
PORTE-BOUTEILLE.-
Ensuite dévisser les vis (98) placées
sur le tube guidon (17), placer le
porte-bouteille et fixez-le avec les vis
(98) dévissées précédemment. Fig. 5.

14
6. MONTAGE DE LA SELLE.-
Tirez le pommeau en arrière et sans le
lâcher, baissez le tube de la tige.
Prenez le tube horizontal de la selle
(23), montez la selle (74), Fig.6,
vissez les écrous (Z).
RÉGLAGE VERTICAL.
Pour lever ou pour baisser la tige de la
selle, dévis- sez d’abord légèrement le
pommeau de la tige de la selle (91) en
le tournant dans le sens contraire à
celui des aiguilles d’une montre, tirez
le pommeau et sans le lâcher, bougez
la tige de la selle, Fig.6. Quand la
selle sera à la hauteur requise, lâchez
le pommeau et le tube sera alors
bloqué dans le trou. Ensuite, vissez en
tournant le pommeau (91) dans le
sens des aiguilles d’une montre.
RÉGLAGE HORIZONTAL
Pour régler la selle sur la position
horizontale, dévissez le pommeau du
tube horizontal de la selle, bougez la
selle avec le tube sur la position
souhaitée et vissez très fort le
pommeau, Fig.6.
INCLINAISON DE LA SELLE
Possibilité d’incliner la selle en avant
ou en arrière. Pour ce faire, dévissez
l’écrou (Z) indiqué dans la Fig.6, placé
sous la selle, placez la selle à
l’inclinaison voulue puis vissez l’écrou
très fort.
Ne pas régler l’inclinaison de la
selle en étant assis dessus.
7. MISE EN PLACE DU
MONITEUR.-
Placer le guidon (28) dans le tube de
boîtier (17) avec des vis (66) et les
rondelles plates (65) et des rondelles
élastiques (63). Fig 7
Approchez le moniteur (71) au tube
guidon (28) Fig.8, connectez les deux
bornes qui dépassent du tube guidon
(17) et du moniteur (71), Fig.8.
Introduisez le moniteur (71) dans le
tube guidon (17) comme indiqué dans
la Fig.8. en veillant à ne pas pincer les
câbles.
Placez les vis (73) et en vérifiant le
bon alignement du guidon, vissez très
fort toutes les vis du tube guidon et
celles de la partie inférieure, qui au
point 4, ont été légèrement vissées.
NIVELLEMENT.-
Après avoir installé la machine à
l’endroit défi nitif qui lui est réservé,
vérifi ez la bonne assise au sol et le
bon nivellement en vissant plus ou
moins le pied réglable (51), Fig.9.
DÉPLACEMENT &
RANGEMENT.-
Des roulettes sont placées (38) sur la
machine afin de pouvoir la déplacer
facilement. Les deux roulettes placées
en partie avant de l’appareil vous
permettront de la placer facilement à
l’emplacement souhaité, comme
indiqué dans la Fig.10. Cet appareil
doit être rangé dans un endroit sec, à
l’abri des écarts de températures.
BRANCHEMENT AU
RÉSEAU.-
Introduire la fiche de branchement (m)
du transformateur (75) dans le point
de connexion du corps central (1),
(partie arrière inférieur) et connectez
le transformateur de courant au
secteur 230 V, Fig.11.

15
Pour toute information complémentaire
et en cas de doute sur le bon état de
l’une quelconque partie de la machine,
l’hésitez pas à appeler le Service
d’Assistance Technique (SAT) au
numéro de téléphone d’Assistance
Clientèle qui figure à la dernière page
de cette notice.
BH SE RÉSERVE LE DROIT DE
MODIFIER LES CARACTÉRIS-
TIQUES DE SES PRODUITS SANS
PRÉAVIS

16
Deutsch
WICHTIGER
SICHERHEITSHINWEIS.-
VORSICHTSMASSNAHMEN.
Dieses Fahrrad wurde so entwickelt
und konstruiert, dass es maximale
Sicherheit bietet. Trotzdem müssen
bestimmte Sicherheitshinweise bei der
Benutzung von Trainingsgeräten
beachtet werden. Lesen Sie bitte das
gesamte Handbuch, bevor Sie das
Gerät montieren und benutzen.
Befolgen Sie bitte nachstehende
Vorsichtsmaßnahmen:
1 Halten Sie Kinder von dem Gerät
fern. Lassen Sie sie NICHT
unbeaufsichtigt in dem Raum, in dem
das Fahrrad aufbewahrt wird.
2 Das Gerät darf immer nur von einer
Person gleichzeitig benutzt werden.
3Bei Schwindelgefühl, Übelkeit,
Brustschmerz oder sonstigen
Symptomen, die bei der Benutzung
des Geräts auftreten, BRECHEN sie
die Übung AB. WENDEN SIE SICH
SOFORT AN EINEN ARZT.
4 Stellen Sie das Gerät auf eine fest
und ebene Fläche. Benutzen Sie das
Gerät nicht in der Nähe von Wasser
oder im Freien.
5 Berühren Sie die in Bewegung befi
ndlichen Teile nicht mit den Händen.
6 Tragen Sie während des Trainings
geeignete Kleidung. Weite Kleidung
kann sich im Fahrrad verklemmen.
Benutzen Sie Jogging- oder Aerobic-
Schuhe. Achten Sie darauf, dass die
Schnürsenkel fest gebunden sind.
7 Benutzen Sie dieses Gerät nur zu
den in diesem Handbuch aufgeführten
Zwecke. Verwenden Sie nur
Zubehörteile, die vom Hersteller des
Geräts empfohlen werden.
8 Achten Sie darauf, dass sich in der
Nähe des Gerätes keine scharfen
Gegenstände befinden.
9 Behinderte Personen dürfen das
Gerät nur mit Unterstützung durch
qualifi ziertes oder medizinisches
Personal benutzen.
10 Bevor Sie das Gerät benutzen,
führen Sie zum Aufwärmen
Streckübungen durch.
11 Benutzen Sie das Gerät nicht,
wenn es nicht einwandfrei funktioniert.
Achtung: Bevor Sie das Gerät
benutzen, konsultieren Sie bitte
Ihren Arzt. Dieser Hinweis ist
besonders wichtig für Personen,
die älter als 35 sind oder
gesundheitliche Probleme haben.
Bewahren Sie diese Anleitungen
gut auf.
ALLGEMEINE HINWEISE.-
Lesen Sie diese Anleitungen
aufmerksam. Sie finden hier wichtige
Hinweise zur Montage, Sicherheit und
Benutzung des Geräts.
1 Dieses Gerät wurde getestet und
erfüllt die Anforderungen der Norm
EN957 in Klasse H.B. für halb-
professionelle Anwendung. Maximales
Benutzergewicht 130kg.
2 Eltern bzw. Aufsichtspflichtige von
Kindern sollten deren natürliche
Neugier berücksichtigen, die u.U.
gefährliche Situationen und
Verhaltensweisen mit sich bringen
kann.
Dieses Gerät darf unter keinen
Umständen als Spielzeug verwendet
werden.

17
3 Der Eigentümer muss sich
vergewissern, dass alle Benutzer des
Geräts die notwendigen Sicher-
heitsvorkehrungen kennen und in
geeigneter Weise beachten.
1. MONTAGEHINWEISE.-
Es wird empfohlen, dass bei der
Montage eine zweite Person
behilflich ist.
Nehmen Sie das Gerät aus der
Verpackung und überprüfen Sie, ob
alle Teile vorhanden sind:
Hauptrahmen; (17) Lenkerstange; (32)
Ständerrohr mit Rädern; (48)
Ständerrohr mit Stellschrauben für die
Höhenverstellung; (71) Monitor mit
Lenker; (28) und (54) Verkleidung
Querstange; (74) Sattel; (20)
Sattelstange; (55L) linkes Pedal;
(55R) rechtes Pedal; (75)
Stromtransformator. Tüte mit
Schrauben: (62) Inbus-Schraube
M8x15; (63) Flache Unterleg-scheiben
M4; (64) Inbus-Schraube Ø4x15; (65)
Scheibe Kurve Ø8 (66) Inbus-
Schraube M8x45; (67) Federscheibe
Ø8; Doppelmaul-Sechskant-schlüssel;
Pedal schlüssel; Inbus-schlüssel
2. MONTAGE DER
RAHMENROHRE.-
Lagern Sie den Hauptkörper auf dem
Boden, wie die Fig.2 zeigt Nehmen
Sie das Rahmenrohr mit den
Vorderrädern (32).
Lösen Sie die Schrauben (62) mit den
Scheiben und führen Sie die
Schrauben (62) mit den flachen
Scheiben (63) ein, wie in Fig.2
ausgerichtet sind. Ziehen Sie fest an.
Nehmen Sie das Rahmenrohr mit
verstellbaren hinteren Stutzen (48) und
positionieren Sie es auf dem hinteren
Rahmen der Maschine und führen Sie
die Schrauben (62) mit den flachen
Scheiben ein, die Sie vorher gelöst
haben und ziehen Sie fest an.
Fig.2.
3. MONTAGE DER PEDALE.-
Beachten Sie bitte bei der Montage
der Pedale die Hinweise genau.
Eine fehlerhafte Montage kann das
Gewinde des Pedals oder der
Kurbelstange beschädigen.
Die Positionen rechts und links gelten
aus der Sicht des in Trainingsposition
auf dem Gerät befindlichen Benutzers.
Das rechte Pedal (55R), (Markierung
R) wird im Uhrzeigersinn auf die echte
Kurbelstange, mit der Markierung R
gedreht. Ziehen Sie es gut fest Fig.3.
Das linke Pedal (55L), (Markierung L)
wird gegen den Uhrzeigersinn auf die
linke Kurbelstange mit der Markierung
L gedreht. Ziehen Sie es fest an Fig.3.
4. MONTAGE DER
LENKSTANGE.-
Setzen Sie die Lenkerstange (17) das
abgehende Rohr (54) und dem Rohr-
Hauptkörper (1). Achten Sie dabei
darauf, dass die Kabel nicht
eingeklemmt werden. Verbinden Sie
die Klemmen die aus der
Lenkerstange (17) und dem Rohr-
Hauptkörper (1) kommen.
Setzen Sie die Schrauben (62) mit
den Unterlegscheiben (65) ein Fig.4,
richten Sie den Lenker aus und ziehen
Sie die Schrauben leicht fest.
5. MONTAGE DES
FLASCHENTRÄGERS.-
Sie anschliessend die Schrauben (98)
am Lenkerrohr (17), positionieren Sie
den Flaschenträger und schrauben
Sie ihn mit den vorher gelösten
Schrauben (98) an. Fig.5.

18
6. HINWEISE ZUR MONTAGE
DES SATTELS.-
Nehmen Sie dann die Querstange des
Sattels (23) und montieren Sie den
Sattel (74) Fig.6. Ziehen Sie die
Muttern (Z) an.
VERTIKALEINSTELLUNG.
Um die Sattelstange nach oben oder
unten zu bewegen, lockern Sie
zunächst den Knauf (91) etwas, indem
Sie ihn gegen den Uhrzeigersinn
drehen. Ziehen Sie dann an dem
Knauf und bewegen Sie die
Sattelstange Fig.6, ohne dabei den
Knauf loszulassen. Wenn die
gewünschte Höhe erreicht ist, lösen
Sie den Knauf und die Stange rastet in
der Öffnung ein. Drehen Sie dann den
Knauf (91) im Uhrzeigersinn fest.
HORIZONTALEINSTELLUNG.
Um die horizontale Position des
Sattels einzuste llen, muss der Knauf
der Querstange des Sattels
losgedreht, der Sattel mit der Stange
auf die geeignete Position gebracht
und der Knauf dann wieder
festgedreht werden Fig.6.
NEIGUNG DES SATTELS.
Der Sattel kann nach vorn oder nach
hinten schräg gestellt werden. Lösen
Sie die Mutter (Z) unter dem Sattel
Fig.6, bringen Sie ihn in die
gewünschte Neigung und ziehen Sie
dann die Mutter wieder gut fest.
Die Neigung des Sattels darf nicht
reguliert werden, wenn man darauf
sitzt.
7. ANBRINGEN DES
MONITORS.-
Setzen Sie den Lenkerstange (28) in
der Gehäuserohr (17) mit Schrauben
(66) und Unterlegscheiben (65) und
Federringen (63). Fig. 7
Führen Sie den Monitor (71) an die
Lenkerstange (17) Fig.8 und
verbinden Sie die Klemmen die aus
der Lenkerstange (17) und dem
Monitor (71) kommen Fig.8.
Setzen Sie den Monitor (71) auf die
Lenkerstange (17) Fig.8, achten Sie
dabei darauf, dass die Kabel nicht
eingeklemmt werden.
Setzen Sie die Schrauben (73) Prüfen
Sie, ob der Lenker korrekt
ausgerichtet ist und ziehen Sie alle
Schrauben der Lenkerstange gut fest.
Auch die Schrauben des unteren
Teils, die in Punkt 4 nur leicht
angezogen wurden, müssen
festgezogen werden.
NIVELLIEREN.-
Wenn sich das Gerät an seinem
endgültigen Aufstellungsort befindet,
prüfen Sie, ob es einen stabilen Stand
auf dem Boden hat und korrekt
nivelliert ist. Die Nivellierung kann
durch Drehen des einstellbaren Fußes
(51) erfolgen Fig.9.
TRANSPORT UND
AUFBEWAHREN.-
Das Gerät verfügt über Räder (38), die
seinen Transport erleichtern. Die
beiden Räder befinden sich am
vorderen Teil des Geräts. Mit ihrer
Hilfe kann das Gerät einfacher an den
gewünschten Aufstellort gebracht
werden (siehe dazu Abbildung 10).
Bewahren Sie das Gerät an einem
trockenen Ort mit möglichst geringen
Temperaturschwankungen auf.

19
NETZANSCHLUSS.-
Stecken Sie den Steckverbindung (m)
des Transformators (75) in den
Anschluss am Hauptrahmen (1)
(unten auf der Rückseite). Schließen
Sie den Transformator dann an das
230 V-Netz Fig.11.
Sollten über den Zustand einer
Komponente Zweifel bestehen, setzen
Sie sich bitte mit dem (TKD)
Technischen Kundendienst in
Verbindung, indem Sie das
Servicetelefon anrufen (siehe letzte
Seite des Handbuchs).
BH BEHÄLT SICH DAS RECHT ZU
ÄNDERUNGEN SEINER
PRODUKTSPEZIFIZIERUNGEN
OHNE VORHERIGE ANKÜNDIGUNG
VOR.

20
Português
AVISO IMPORTANTE DE
SEGURANÇA.-
PRECAUÇÕES.
Esta bicicleta foi desenhada e
construída de modo a proporcionar a
máxima segurança. No entanto,
devem aplicar-se certas precauções
ao utilizar aparelhos de exercício. Leia
todo o manual antes de montar e
utilizar a bicicleta. Além disso, cumpra
as seguintes precauções de
segurança:
1 Mantenha as crianças afastadas
deste aparelho em todo momento.
NÃO as deixe sozinhas, sem es-
tarem vigiadas no quarto onde guarda
a bicicleta.
2 Só pode utilizar o aparelho uma
pessoa de cada vez.
3 Se sofrer enjoos, náuseas, dor no
peito ou qualquer outrosintoma
durante a utilização deste aparelho,
PARE o exercício. DIRIJASE A UM
MÉDICO IMEDIATAMENTE.
4 Utilize o aparelho sobre uma
superfície sólida e nivelada. NÃO
utilize a bicicleta perto da água nem
ao ar livre.
5 Mantenha as mãos afastadas das
partes em movimento.
6 Utilize uma indumentária adequada
para a realização do exercício. Não
use peças de roupa folgadas que
poderiam ficar presas na bicicleta.
Utilize sempre calçado para correr ou
para aerobic quando utilizar esta
máquina. Ate os atacadores
correctamente.
7 Só deverá utilizar este aparelho
para os fi ns descritos neste manual.
NÃO utilize acessórios que não sejam
recomendados pelo fabricante.
8 Não coloque objectos cortantes á
volta da máquina.
9 As pessoas com alguma
incapacidade não deverão utilizar a
máquina sem a assistência de uma
pessoa qualifi cado ou de um médico.
10 Antes de utilizar este aparelho,
realize um aquecimento com
exercícios de estiramento.
11 Não utilize a bicicleta se esta não
estiver a funcionar correctamente.
Precaução: Antes de começar a
utilizar a bicicleta, consulte com o
seu médico. Esta advertência é
especialmente importante para
pessoas com uma idade superior a
35 anos ou com problemas de
saúde. Leia todas as instruções
antes de utilizar qualquer aparelho
de exercício.
Guarde estas instruções.
INDICAÇÕES GERAIS.-
Leia atentamente as instruções deste
manual. Este lhe dará indicações
importantes sobre a montagem,
segurança e uso da máquina.
1 Este aparelho foi testado e cumpre
com a norma EN957 na clase H.B.,
adecuado para uso semi-profissional
Peso máximo do utilizador: 130kg.
2 Os pais e outras pessoas
responsáveis por crianças, deverão
ter em conta ua natureza curiosa, que
poderá levá-las a situações e
comportamentos que podem er
perigosos. Este aparelho nunca
deverá utilizar-se como um brinquedo.
3 É responsabilidade do proprietário
assegurarse que todos os usuários da
máquina estejam adequadamente
informados sobre todas as
precauções necessárias.
