BH FITNESS Osaka H9110 Operator's manual

H9110
Instrucciones de montaje y utilización
Instructions for assembly and use
Instructions de montage et utilisation
Montage und Gebrauchsanleitung

2
Fig.0

3
Fig.1

4
Fig.2
Fig.3

5
Fig.4
Fig.5

6
Fig.6
Fig.7

7
Fig.8
Fig.9

8
Español
AVISO IMPORTANTE DE
SEGURIDAD.-
PRECAUCIONES.
Esta bicicleta ha sido diseñada y
construida de modo que proporcione
la máxima seguridad. Sin embargo,
deben aplicarse ciertas precauciones
al utilizar aparatos de ejercicio.
Lea el manual en su totalidad antes de
montar y utilizar la bicicleta. Este le da
indicaciones importantes sobre el
montaje, seguridad y uso de la
máquina.
Asimismo, cumpla con las siguientes
precauciones de seguridad:
1 Mantenga a los niños y animales
domésticos, alejados de este aparato
en todo momento. NO los deje
desatendidos en la habitación en la
que guarda la bicicleta.
2 Sólo puede utilizar el aparato una
persona cada vez.
3 Si sufre mareos, nauseas, dolor en
el pecho o cualquier otro síntoma
durante la utilización de este aparato,
PARE el ejercicio. ACUDA A UN
MÉDICO INMEDIATAMENTE.
4 Utilice el aparato sobre una superficie
sólida y a nivel. NO utilice la bicicleta
cerca del agua o al aire libre.
5 Mantenga las manos alejadas de las
partes en movimiento.
6 Utilice una indumentaria adecuada
para la realización de ejercicio. No use
prendas holgadas que podrían
engancharse en la bicicleta. Utilice
siempre calzado para correr o para
aerobic cuando utilice la máquina.
Átese los cordones correctamente.
7 Utilice este aparato sólo para los
fines descritos en este manual. NO
utilice accesorios no recomendados
por el fabricante.
8 No coloque objetos cortantes
alrededor de la máquina.
9 Las personas discapacitadas no
deberán utilizar la máquina sin la
asistencia de una persona cualificada
o un médico.
10 Antes de utilizar este aparato,
realice un calentamiento con ejercicios
de estiramiento.
11 No utilice la bicicleta si no funciona
correctamente.
Precaución: Antes de comenzar a
utilizar la bicicleta, consulte a su
médico. Esta advertencia es
especialmente importante para
personas de edades superiores a
35 años o con problemas de salud.
Guarde estas instrucciones.
INDICACIONES GENERALES.-
1 Esta unidad esta diseñada para uso
doméstico. El peso de usuario no
debe exceder de 110 Kg.
2 Los padres y otras personas
responsables de los niños deben de
tener en cuenta la naturaleza curiosa
de estos y que puede llevarles a
situaciones y conductas que pueden
resultar peligrosas.
Esta unidad no ha de utilizarse en
ningún caso como juguete.
3 Es responsabilidad del propietario
asegurarse que todos los usuarios de
la máquina estén adecuados e
informados sobre todas las
precauciones necesarias.

9
INSTRUCCIONES DE MONTAJE.-
Para el montaje de esta unidad se
recomienda la ayuda de otra persona.
Saque la unidad de la caja y
compruebe que tiene todas las piezas
Fig.0:
(A) Cuerpo principal; (B) Caballete
delantero con ruedas; (C) Caballete
trasero; (D) Soporte iPad; (E) Manillar;
(F) Sillín; (C05) Pomo; (C42) Pedal
izquierdo; (C43) Pedal derecho; (C22)
Pomo deslizadera; (A9) Tope; (C36)
Tuerca; (E08) Transformador;
(D26) Arandela D6; (D22) Tornillo
M8x25; (D23) Tornillo M6x12; (D27)
Arandela D8; (D24) Tornillo ST3.5x10;
(D25) Arandela D8; Llaves.
1. Coja el tubo caballete trasero (C) y
posiciónelo en el caballete trasero de
la maquina, como muestra la Fig.1, e
introduzca los tornillos (D22) y las
arandelas (D25), (D27) y apriete
fuertemente.
Coja el tubo caballete delantero con
ruedas (B) y con las ruedas hacia
delante, como muestra la Fig.1,
introduzca los tornillos (D22) y las
arandelas (D25), (D27) y apriete
fuertemente.
Coloque el pomo (C05) de la tija del
manillar, Fig.1.
2.- COLOCACIÓN DEL MANILLAR.-
Primero fije el soporte iPad (D)
introduciendo los enganches (H) en
los orificios (K), Fig.2. Coloque los
tornillos (D24).
Conecte el cable del monitor (E03)
con el cable de la tija (E04), Fig.3.
Posicione el manillar (E) en la tija de
manillar (A02), Fig.3, apriete con los
tornillos (D23).
REGULACIÓN VERTICAL DEL
MANILLAR.-
Afloje un poco el pomo (C05) en
sentido contrario a las agujas del reloj.
Posicione el manillar (E) a la distancia
cómoda de realizar el ejercicio y
vuelva a apretar el pomo (C05)
fuertemente en el sentido de las
agujas del reloj, Fig.5.
Manténgase dentro de las referencias.
3.- MONTAJE DE LOS PEDALES.-
Siga atentamente las instrucciones de
montaje de los pedales, una
colocación incorrecta podría dañar la
rosca del pedal o de la biela.
La posición derecha e izquierda,
habrán de tomarse montado el usuario
en el sillín, en posición de hacer
ejercicio.
El pedal derecho (C43), marcado con
la letra (R), se enroscará en sentido
de giro agujas del reloj, en la biela
derecha, marcada con la letra (R).
Apriete fuertemente, Fig.3.
El pedal izquierdo (C42), marcado con
la letra (L), se enroscará en el sentido
contrario a las agujas del reloj, en la
biela izquierda, marcada con la letra
(L). Apriete fuertemente, Fig.3.
4.- MONTAJE DEL SILLÍN.-
Coloque el sillín (F) sobre la
deslizadera (A03) de la tija del sillín
colocando el pomo (C29), el tope
(A09) y apretando la tuerca (C36),
Fig.4.
REGULACIÓN DE LA ALTURA
SILLÍN.-
Afloje un poco el pomo (C05) de
apriete de tija (A03) en sentido
contrario a las agujas del reloj,
coloque el sillín a la altura adecuada

10
para realizar el ejercicio y vuelva a
apretar fuertemente el pomo (C05) en
el sentido de las agujas del reloj,
Fig.5. Manténgase dentro de las
referencias.
REGULACIÓN HORIZONTAL DEL
SILLÍN.-
Afloje un poco el pomo (C22) en
sentido contrario a las agujas del reloj,
coloque el sillín a la posición
adecuada para realizar el ejercicio y
apriete fuertemente el pomo (C22) en
el sentido de las agujas del reloj,
Fig.5.
Manténgase dentro de las referencias.

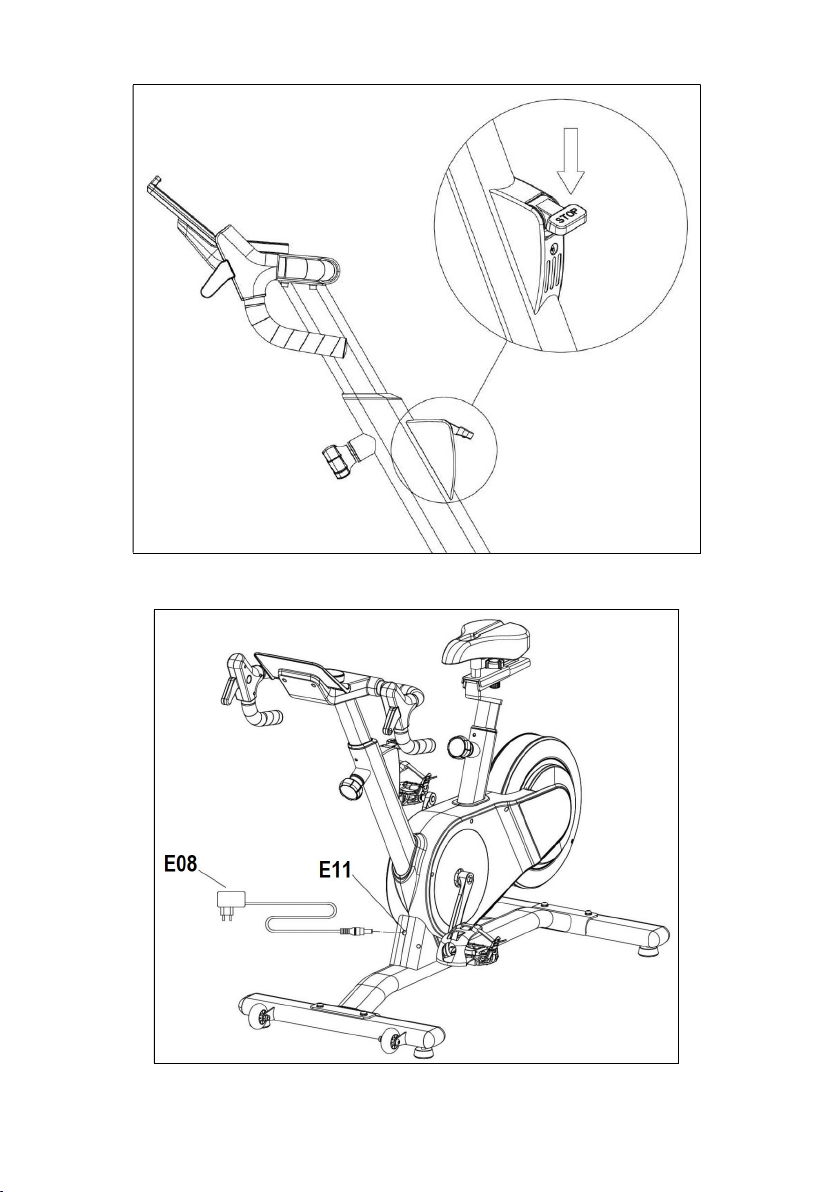

FRENADO DE EMERGENCIA.-
Esta maquina dispone de un sistema
de frenado de emergencia, que
pulsando el botón STOP del mando
en dirección de la flecha de la Fig.6,
se produce una frenada más repentina
para el volante
CONEXIÓN A LA RED.-
Introduzca la clavija del transformador
(E08) en el punto de conexión (E11)
(parte delantera inferior) y conecte el
transformador (E08) a la red de 220v
Fig.7.
NIVELACIÓN.-
Una vez colocada la unidad en su
lugar definitivo, para la realización del
ejercicio, compruebe que el
asentamiento en el suelo y su
nivelación sean correctos.
Esto se conseguirá roscando más o
menos los pies regulables (C45) como
muestra la Fig.8.
MOVIMIENTO Y ALMACENADO.-
La unidad está equipada con ruedas
Fig.9, lo que hace más sencillo su
movimiento. Las ruedas que se
encuentran en la parte delantera de su
unidad, le facilitarán la maniobra de
colocar su unidad en el emplazamiento
escogido, levantando, ligeramente por la
parte delantera y empujando, como
muestra la Fig.9. Guarde su máquina en
un lugar seco con las menores
variaciones de temperatura posible.
MANTENIMIENTO.-
Por razones higiénicas es necesario
que después de cada clase se limpie
el manillar y el asiento con un spray
de desinfección, así como eliminar el
sudor del cuadro de la bicicleta.
Aplicar antioxidante al volante de inercia
cada vez que se limpie la máquina o al
menos una vez al mes.
MANTENIMIENTO, 100 HORAS.-
1. APRIETE PEDALES.
Aunque los pedales van montados, el
pedal derecho (marcado con una R)
se monta atornillando en el sentido de
las agujas del reloj, y el pedal
izquierdo (marcado con una L), en el
sentido contrario.
Mantenimiento:
- Revisar la tensión de ajuste del pedal
a la cala regulando el tornillo de ajuste
mediante una llave Allen de 3mm.
- Aplicar un poco de aceite en la punta
de contacto de la cala con el pedal
para facilitar el encaje.
2. REVISIÓN, POMOS DE APRIETE.-
Los 3 pomos de apriete que dispone
la unidad se deberán aflojar y rociar
con un spray de engrase con el objeto

11
de garantizar la movilidad de los
mismos.
MANTENIMIENTO, 200 HORAS.-
1. REVISIÓN Y AJUSTE DE LA
CORREA.
-Compruebe que la correa se encuentra
correctamente tensada. Si la correa
derrapa, será necesario tensarla.
- Quite las tapas laterales y afloje las
tuercas un máximo de 2 vueltas.
- Tense con una llave las tuercas
pequeñas. Tenga cuidado que la tuerca
gire el mismo número de vueltas en
ambos lados de la máquina
(generalmente 2 vueltas), porque de
otro modo el piñón puede quedar un
poco oblicuo, dando lugar a un aumento
de ruido y a la posibilidad de que se
salga la correa.
- Apriete nuevamente las tuercas y
vuelva a colocar las tapas laterales.
-Caso que la tensión de la máquina se
haya modificado, ajuste nuevamente la
frenada.
Para cualquier consulta, no dude en
ponerse en contacto con el
(S.A.T).Servicio de Asistencia
Técnica, llamando al teléfono de
atención al cliente (ver página final del
presente manual).
BH SE RESERVA EL DERECHO A
MODIFICAR LAS
ESPECIFICACIONES DE SUS
PRODUCTOS SIN PREVIO AVISO.

12
English
IMPORTANT SAFETY ADVICE.-
PRECAUTIONS.
This bicycle has been designed and
constructed to provide maximum
safety. Nevertheless, certain
precautions should be taken when
using exercise equipment.
Read the whole manual before
assembling and using the bicycle. It
provides you with important
information about assembly, safety
and use of the machine.
The following safety precautions
should also be observed:
1 Keep children away from this
equipment at all times. DO NOT leave
them unsupervised in the room where
this bicycle is kept.
2 It can only be used by one person at
a time.
3 If you experience dizziness, nausea,
chest pains or any other symptom
while using this appliance STOP the
exercise. SEEK MEDICAL
ATTENTION IMMEDIATELY.
4 Use the appliance on a level, solid
surface. DO NOT use the bicycle
outdoors or close to water.
5 Keep your hands well away from any
of the moving parts.
6 Wear clothing suitable for doing
exercise. Do not use baggy clothing
that might get caught up in the bicycle.
Always wear running shoes or trainers
when using the machine. Make sure
all laces/cords are tied correctly.
7 This appliance must only be used for
the purposes described in this manual.
DO NOT use accessories that are not
recommended by the manufacturer.
8 Do not place sharp objects near the
machine.
9 Disabled people should not use the
machine without the assistance of a
qualified person or a doctor.
10 Do warm up stretching exercises
before using the equipment.
11 Do not use the bicycle if it is not
working correctly.
Caution: Consult your doctor before
beginning to use the bicycle. This
advice is especially important for those
over 35 or suffering from health
problems.
Keep these instructions safe for
future use.
GENERAL INSTRUCTIONS.-
1 This unit has been designed for home
use. The weight of the user must not
exceed 110 Kg.
2 Parents and/or those responsible for
children should always take their
curious nature into account and how
this can often lead to hazardous
situations and behaviour resulting in
accidents.
Under no circumstances should this
appliance be used as a toy.
3 The owner is responsible for
ensuring that anyone who uses the
machine is duly informed about the
necessary precautions.

13
ASSEMBLY INSTRUCTIONS.-
The assistance of a second person is
recommended when assembling this
unit Take the unit out of its box and
make sure that all of the pieces are
there Fig.0:
(A) Main body; (B) Front stabiliser bar
with wheels; (C) Rear stabiliser bar;
(D) iPad support; (E) Handlebar; (F)
Saddle; (C05) Knob; (C42) Left pedal;
(C43) Right pedal; (C22) Knob; (A9)
Limit plate; (C36) Nut; (E08) Adapter;
(D26) Washer D6; (D22) Screw M8x25;
(D23) Screw M6x12; (D27) Washer D8;
(D24) Screw ST3.5x10; (D25) Washer
D8; Wrenches.
1. Position the machine’s rear stand
on the rear stabilizer bar (C), as
shown in Fig.1, insert the bolts (D22)
and the washers (D25), (D27) and
then tighten securely.
Position the front stabiliser bar with
wheels (B) with the wheels facing
forwards, as shown in Fig.1, insert the
bolts (D22) and the washers (D25),
(D27) and tighten securely.
Fit the knob (C05) of the handlebar
post.
2.- FITTING THE HANDLEBAR.-
First fix the iPad support (D) by
inserting the hooks (H) into the holes
(K), Fig.2. Fit the screws (D24).
Connect the monitor cable (E03) with
the handlebar post cable (E04), Fig.3.
Place the handlebar (E) on the
handlebar post (A02), Fig.3, tighten
with the screws (D23).
ADJUSTING THE HANDLEBAR
VERTICALLY.-
Loosen the knob (C05) slightly by
turning it anticlockwise. Position the
handlebar (E) at a comfortable
distance to perform the exercise and
then tighten the knob (C05) firmly by
turning it clockwise, Fig.5.
Stay within the references.
3.- FITTING THE PEDALS.-
The assembly instructions for the
pedals must be followed to the letter,
fitting these incorrectly could damage
the screw thread on either the pedal or
the crank.
Right and left refer to the position that
the user adopts when sitting on the
saddle to do the exercises.
The right-hand pedal (C43), marked
with the letter (R), screws onto the
right-hand crank, also marked with an
(R), in a clockwise direction. Tighten
securely, Fig.3.
The left-hand pedal (C42), marked
with the letter (L), screws onto the left-
hand crank, also marked with an (L),
in an anti-clockwise direction. Tighten
securely, Fig.3.
4.- ATTACHING THE SADDLE.-
Place the seat (F) on the slider (A03)
of the seat post by placing the knob
(C29), the plate (A09) and tightening
the nut (C36), Fig.4.
ADJUSTING THE SADDLE HEIGHT.-
Loosen the saddle post adjustment
knob (C05) slightly by turning it
anticlockwise, move the saddle to a
position comfortable for doing exercise
and then tighten the adjustment knob
(C05) securely by turning it clockwise,
Fig.5.
Stay within the references.
HORIZONTAL ADJUSTMENT OF
THE SADDLE.-
Loosen the knob (C22) slightly by
turning it anticlockwise, move the

14
saddle to a position comfortable for
doing exercise and then tighten the
knob (C22) securely by turning it
clockwise, Fig.5.
Stay within the references.
EMERGENCY BRAKING
SYSTEM.-
This tensioning control (52) is
equipped with an emergency braking
system which, when applied with force
produces a sharper braking effect.
MAINS CONNECTION.-
Insert the jack on the transformer
(E08) into the connection hole (E11)
on the main body (bottom, front of the
machine) and then plug the
transformer (E08) into a 220V mains
supply, Fig.7.
LEVELLING.-
Once the unit has been placed into its
final position, make sure that it sits flat
on the floor and that it is level. This
can be achieved by screwing the
adjustable feet (C45) up or down, as
shown in Fig.8.
MOVEMENT & STORAGE.-
The unit is equipped with wheels,
Fig.9, to make it easier to move. The
wheels located at the front of your unit
make it easier to move it into a chosen
position, by lifting the rear of the unit
up slightly and pushing it, as shown in
Fig.9.
Store your unit in a dry place,
preferably not subject to changes in
temperature.
MAINTAINING THE MACHINE.-
For health reasons it is necessary to
clean the handlebars and seat after
each class with a disinfectant spray,
as well as removing any sweat from
the bicycle’s frame.
Apply anti-rust to the flywheel every
time you clean the machine or at least
once a month.
MAINTENANCE EVERY 100
HOURS.-
1. TIGHTENING THE PEDALS.
Even though the pedals are already
fitted, the right-hand pedal (marked R)
screws on in a clockwise direction,
whereas the left-hand pedal (marked
L) does so in the opposite direction.
Maintenance:
-The tension of the pedal clip with the
pedal should be checked weekly,
using a 3mm allen key to adjust the
set screw.
-Apply a little oil to the contact point of
the pedal clip with the pedal to ensure
that it locks on.
2. CHECKING THE TIGHTENING
KNOBS.-
The 3 tightening knobs should be
loosened off and sprayed with a
lubricant to ensure that they remain
operative.
MAINTENANCE EVERY 200
HOURS.-
1. CHECKING & ADJUSTING THE
BELT.
- Check that the belt is tensioned
properly. If the belt skids it will be
necessary to tighten the belt.
- Remove the side covers and loosen
the nuts a maximum of two turns.
-Tighten the small nuts with a spanner.
Make sure that the nut rotates the
same number of turns on both sides of
the machine (generally 2 turns will be
sufficient) otherwise the drive sprocket

15
might become skewed, creating a lot
more noise and making it possible for
the belt to fall off.
-Tighten up nuts again and put the
side covers back in their place.
-Whenever the tension setting on the
machine is adjusted, readjust the
brakes as well.
Do not hesitate to get touch with the
Technical Assistance Service if you
have any queries by phoning customer
services (see last page in manual).
BH RESERVES THE RIGHT TO
MODIFY THE SPECIFICATIONS OF
ITS PRODUCTS WITHOUT PRIOR
NOTICE.

16
Francais
IMPORTANTES CONSIGNES DE
SÉCURITÉ.-
PRÉCAUTIONS.
Cette bicyclette a été conçue et
fabriquée de façon à ce qu’elle puisse
offrir une sécurité maximale.
Néanmoins, l’utilisateur est tenu de
prendre certaines précautions au
cours de ses entraînements.
Avant de monter et d’utiliser ce vélo,
veuillez lire attentivement cette notice.
Elle contient d’importantes
informations sur le montage, la
sécurité et l’utilisation de la machine.
Respecter les normes de sécurité
indiquées ci-après:
1 Les enfants doivent être tenus à
l’écart de cette machine. NE PAS
laisser les enfants sans surveillance
dans la pièce où se trouve la
bicyclette.
2 Cet appareil ne peut être utilisé que
par une personne à la fois.
3 En cas de malaises, nausées,
douleur dans la poitrine ou tout autre
symptôme Durant l’utilisation de cet
appareil, ARRÊTEZ l’exercice et
CONSULTEZ UN MÉDECIN.
4 Cet appareil doit être utilisé sur une
surface solide et bien nivelée. NE PAS
utiliser le vélo à proximité de l’eau ni
en plein air.
5 Tenir les mains à l’écart des
éléments móviles de la bicyclette.
6 Portez les vêtements appropriés
pour réaliser vos exercices. Ne pas
porter de vêtements amples qui
risqueraient d’être happés par les
pièces móviles du vélo. Pour utiliser la
machine, chaussez des chaussures
de sport appropriées pour ce faire.
Nouez bien vos lacets de chaussures.
7 Cet appareil ne doit être utilisé
qu’aux fins indiquées dans cette
notice. NE pas utiliser d’accessoires
autres que ceux recommandés par le
fabricant.
8 Ne pas poser d’objets coupants aux
abords de la machine.
9 Les personnes handicapées ne
pourront utiliser la machine que si elles
sont accompagnées par une personne
qualifiée pour ce faire ou par un
médecin.
10 Avant d’utiliser cet appareil,
l’utilisateur doit faire des
échauffements par l’intermédiaire
d’exercices d’étirement.
11 Ne pas utiliser le vélo s’il
fonctionne incorrectement.
Précaution: Consultez votre
médecin avant d’entreprendre des
exercices sur cette machine. Cette
remarque s’adresse plus
particulièrement aux personnes
âgées de + de 35 ans et aux
personnes qui ont des problèmes
de santé.
Conservez cette notice.
CONSIGNES GÉNÉRALES.-
1 Cette machine a été conçue pour être
utilisée chez soi. Le poids de l’utili-
sateur ne doit pas dépasser 110 Kg.
2 Les parents ou personnes à qui des
enfants ont été confiés doivent tenir
compte de leur soif de curiosité qui
peut les conduire à avoir des
conduites risquant de se traduire par
des situations dangereuses. Cet
appareil n’est pas un jouet.

17
3 Il incombe au propriétaire de vérifier
si tous les utilisateurs de la machine
sont habilités pour le faire et de leur
fournir les informations requises à
propos des précautions à prendre.
NOTICE DE MONTAGE.-
Pour le montage de cette unité, il est
recommandé de se faire aider par une
autre personne. Déballez l’appareil et
vérifiez qu’il ne manque aucune pièce
Fig.0.
(A) Corps principal; (B) Support avant
avec roulettes; (C) Support arrière; (D)
Support iPad; (E) Guidon; (F) Selle;
(C05) Pommeau; (C42) Pédale
gauche; (C43) Pédale droite; (C22)
Pommeau; (A9) Butée; (C36) Écrou;
(E08) Transformateur;
(D26) Rondelle D6; (D22) Vis M8x25;
(D23) Vis M6x12; (D27) Rondelle D8;
(D24) Vis ST3.5x10; (D25) Rondelle
D8; Clés.
1. Prendre le tube du support arrière
(C), le placer dans le support arrière de
la machine, comme indiqué dans la
Fig.1 puis introduire les vis (D22) et les
rondelles (D25), (D27) et vissez très
fort.
Prendre le tube support avant dans
lequel se trouvent les roulettes (B) et
les roulettes vers l’avant comme
indiqué dans la Fig.1, ensuite
introduire les vis (D22) et les rondelles
(D25), (D27) et vissez très fort.
Placez la butée (C05) de la tige du
guidon, Fig.1.
2.- MISE EN PLACE DU GUIDON.-
Fixez d'abord le support iPad (D) en
insérant les crochets (H) dans les
trous (K), Fig.2. Installez les vis (D24).
Connectez le câble du moniteur (E03)
au câble de la tige de selle (E04),
Fig.3. Positionner le guidon (E) sur la
tige du guidon (A02), Fig.3, serrer
avec les vis (D23).
RÉGLAGE VERTICAL DU GUIDON.-
Desserrez la molette (C05).
Positionnez le guidon (E) à une
distance confortable pour effectuer
l'exercice et resserrez fermement la
molette (C05) Fig.5.
Conserver dans le cadre des
références.
3.- MONTAGE DES PÉDALES.-
Suivre très attentivement les
instructions de montage des pédales
car un montage défectueux risque
d’endommager le filetage de la pédale
ou celui de la bielle.
La position droite et la position gauche
sont les positions prises alors que
l’utilisateur est assis sur la selle et sur
la position d’exécution de l’exercice.
La pédale droite (C43), signalée par la
lettre (R) est à visser dans le sens de
rotation des aiguilles d’une montre
dans la bielle droite signalée par la
leerte (R). Serrez très fort, Fig.3.
La pédale gauche (C42), signalée par
la lettre (L) est à visser dans le sens
contraire à celui des aiguilles d’une
montre dans la bielle gauche signalée
par la lettre (L). Serrez très fort, Fig.3.
4.- MONTAGE DE LA SELLE.-
Placer la selle (F) sur le coulisseau
(A03) de la tige de selle en plaçant la
molette (C29), la butée (A09) et en
serrant l'écrou (C36), Fig.4.
RÉGLAGE DE LA HAUTEUR DE LA
SELLE.-
Desserrez légèrement la molette de
serrage (C05) de la tige de selle (A03)

18
dans le sens inverse des aiguilles
d'une montre, positionnez la selle à la
hauteur appropriée pour effectuer
l'exercice et resserrez fermement la
molette (C05) dans le sens des
aiguilles d'une montre, Fig.5.
Conserver dans le cadre des
références.
RÉGLAGE HORIZONTAL DE LA
SELLE.-
Desserrez légèrement le bouton (C22)
dans le sens inverse des aiguilles
d'une montre, placez la selle dans la
bonne position pour effectuer
l'exercice et serrez fermement le
bouton (C22) dans le sens des
aiguilles d'une montre, Fig.5.
Conserver dans le cadre des
références.
SYSTÈME DE FREINAGE
D´URGENCE.-
Cette machine est équipée d'un
système de freinage d'urgence qui, en
appuyant sur le bouton STOP de la
commande dans le sens de la flèche
de la Fig.6, produit un freinage plus
brusque du volant.
BRANCHEMENT AU RÉSEAU.-
Introduire la fiche de branchement du
transformateur (E08) dans le point de
connexion (E11) du corps central,
(partie avant inférieure) et connectez
le transformateur (E08) de courant au
secteur 220 V, Fig.7.
NIVELLEMENT.-
Après avoir installé la machine à
l’emplacement qui lui a définitivement
été réservé, vérifiez si l’assise et le
nivellement au sol sont bons. Pour ce
faire, vissez plus ou moins les pieds
réglables (C45) comme indiqué dans
la Fig.8.
DÉPLACEMENT & RANGEMENT.-
Cet appareil dispose de roulettes,
Fig.9, qui permettent un déplacement
facile. Ces roulettes sont placées à
l’avant de l’appareil permettant ainsi à
l’utilisateur de le conduire à
l’emplacement choisi, en levant
légèrement l’avant de l’appareil et en
poussant, comme indiqué dans la
Fig.9.
La machine doit être gardée dans un
endroit sec, sans changements
importants de température.
ENTRETIEN DE LA MACHINA.-
Par mesure d’hygiène, le guindon et la
selle doivent éter nettoyés à l’aide d’un
spray de désinfection après chaque
séance. Nettoyez le cadre de la
bicyclette.
Passez antioxydant sur le volant
d’inertie chaque fois que vous nettoyez
la machine ou au moins une fois par
mois.
ENTRETIEN, LES 100 HEURES.-
1. SERRAGE DES PÉDALES.
Même si les pédales sont déjà montées,
la pédale droite (marquée d’un R) doit
être montée en vissant dansle sens des
aiguilles d’une montre et la pédale droite
(marquée d’un L) doit l’être dans le sens
contraire.
Entretien:
-Vérifiez une fois par semaine la tension
du réglage de la pédale à la cale en
réglant la vis de réglage à l’aide d’une
clé Allen de 3mm.
-Passez un peu d’huile sur la pointe de
contact de la cale avec la pédale pour
faciliter l’emboîtement.

19
2. RÉVISION DES POMMEAUX DE
SERRAGE.-
Deszerrez les 3 pommeaux de serrage
de la machine et graissed à l´aide d´un
spray afin d´assurer leer mobilité
ENTRETIEN, LES 200 HEURES.-
1. RÉVISION & RÉGLAGE DE LA
CEINTURE.
-Vérifiez si la ceinture est tendue
correctement. Si les dérapages de
ceinture il faudra tendre la ceinture.
- Enlevez les couvertures latérales et
desserrez les écrous de 2 tours
maximum.
-Tendre les petits écrous à l’aide d’une
clé. Veillez à ce que l’écrou tourne le
même nombre de tours des deux côtés
de la machine (normalement 2 tours
suffi sent) faute de quoi, le pignon risque
de rester légèrement oblique d’où une
augmentation de bruit et le risque que la
ceinture saute.
-Serrez à nouveau les écrous et
remettez les couvertures latérales dans
leur endroit.
Pour toute information complémentaire
et en cas de doute sur le bon état de
l’une quelconque partie de la machine,
l’hésitez pas à appeler le Service
d’Assistance Technique (SAT) au
numéro de téléphone d’Assistance
Clientèle qui figure à la dernière page
de cette notice.
BH SE RÉSERVE LE DROIT DE
MODIFIER LES
CARACTÉRISTIQUES DE SES
PRODUITS SANS PRÉAVIS.

20
Deutsch
WICHTIGER
SICHERHEITSHINWEIS.-
VORSICHTSMASSNAHMEN.
Dieses Fahrrad wurde so entwickelt
und konstruiert, dass es maximale
Sicherheit bietet.
Trotzdem müssen bestimmte
Sicherheitshinweise bei der Benutzung
von Trainingsgeräten beachtet werden.
Lesen Sie bitte das gesamte
Handbuch, bevor Sie das Gerät
montieren und benutzen. Sie finden
hier wichtige Hinweise zur Montage,
Sicherheit und Benutzung des Geräts.
Befolgen Sie bitte nachstehende
Vorsichtsmaßnahmen:
1 Halten Sie Kinder von dem Gerät
fern. Lassen Sie sie NICHT
unbeaufsichtigt in dem Raum, in dem
das Fahrrad aufbewahrt wird.
2 Das Gerät darf immer nur von einer
Person gleichzeitig benutzt werden.
3 Bei Schwindelgefühl, Übelkeit,
Brustschmerz oder sonstigen
Symptomen, die bei der Benutzung
des Geräts auftreten, BRECHEN sie
die Übung AB. WENDEN SIE SICH
SOFORT AN EINEN ARZT.
4 Stellen Sie das Gerät auf eine fest
und ebene Fläche. Benutzen Sie das
Gerät nicht in der Nähe von Wasser
oder im Freien.
5 Berühren Sie die in Bewegung
befindlichen Teile nicht mit den
Händen.
6 Tragen Sie während des Trainings
geeignete Kleidung. Weite Kleidung
kann sich im Fahrrad verklemmen.
Benutzen Sie Jogging- oder Aerobic-
Schuhe. Achten Sie darauf, dass die
Schnürsenkel fest gebunden sind.
7 Benutzen Sie dieses Gerät nur zu
den in diesem
Handbuch aufgeführten Zwecke.
Verwenden Sie nur Zubehörteile, die
vom Hersteller des Geräts empfohlen
werden.
8 Achten Sie darauf, dass sich in der
Nähe des Gerätes keine scharfen
Gegenstände befinden.
9 Behinderte Personen dürfen das
Gerät nur mit Unterstützung durch
qualifiziertes oder medizinisches
Personal benutzen.
10 Bevor Sie das Gerät benutzen,
führen Sie zum
Aufwärmen Streckübungen durch.
11 Benutzen Sie das Gerät nicht,
wenn es nicht
einwandfrei funktioniert.
Achtung: Bevor Sie das Gerät
benutzen, konsultieren Sie bitte
Ihren Arzt. Dieser Hinweis ist
besonders wichtig für Personen,
die alter als 35 sind oder
gesundheitliche Probleme haben.
Bevor Sie irgendein Trainingsgerät
benutzen, lesen Sie bitte stets die
gesamten Anleitungen.
Bewahren Sie diese Anleitungen
gut auf.
