BH Hipower L845 Operator's manual

L845
Instrucciones de montaje y utilización
Instructions for assembly and use
Instructions de montage et d’utilisation
Hinweise zur Montage und Benutzung

2
L845
INSTRUCCIONES DE SEGURIDAD.-
Rogamos leer estas instrucciones atentamente, antes del montaje y del primer uso. Obtendrá
importantes informaciones para su seguridad, así como para el uso y para el mantenimiento del
aparato de ejercicio.
Guardar cuidadosamente las instrucciones para su información, así como para los trabajos de
mantenimiento o los pedidos de piezas de repuesto.
ATENCIÓN:
Este equipo se debe utilizar solamente para su propósito previsto, es decir para el ejercicio
físico de los adultos.
■Cualquier otro uso del equipo se prohíbe y puede ser peligroso. El fabricante no se
responsabiliza del daño o lesión causada por el uso incorrecto del equipo.
■Utilice el equipo sobre una superficie sólida y nivelada.
■El equipo deberá disponer a su alrededor de un espacio libre no inferior a 0,5 m.
■El equipo se ha diseñado de acuerdo con lo más último en los estándares de seguridad.
■Este equipo esta conforme con el estándar EN 957. Adecuado para uso profesional, con un
peso máximo del usuario 150kg.
■Las reparaciones incorrectas y/o las modificaciones estructurales del equipo (Ejemplo: Retirar
o el reemplazar piezas, no originales) pueden poner en peligro la seguridad del usuario.
■Los componentes dañados pueden poner en peligro su seguridad y/o reducir curso de la vida
del equipo.
Por esta razón, las piezas dañadas se deben sustituir inmediatamente y el equipo mantenerlo
fuera de uso hasta que se haya reparado. Utilice solamente el repuesto original de piezas BH.
■El si el equipo está en uso regular, comprobar todos sus componentes a fondo cada 1 ó 2
meses, prestando atención muy particular al reapriete de tuercas y tornillos.
■Antes de comenzar su programa del ejercicio, consulte a su doctor para asegurarse de que
puede utilizar el equipo.
Base su programa del ejercicio en el consejo dado por su doctor o preparador físico.
Los ejercicios incorrectos o excesivos pueden dañar su salud. Trabaje en el nivel de ejercicio
recomendado, no llegue al agotamiento.
■Preste por favor mucha atención a las indicaciones del manual del entrenamiento.
Se recomienda la ayuda de una segunda persona para la realización del montaje de este
equipo, como le muestran las figuras adjuntas de este manual de instrucciones.

3
SAFETY INSTRUCTIONS
Please read these instructions carefully before assembling and using the equipment. They
contain important information for your safety and for the use and maintenance of the exercise
equipment.
Keep the instructions safe for future reference and maintenance tasks as well as for ordering
spare parts.
ATENTION:
■This equipment must only be used for its intended purpose, i.e. physical exercise.
■Any other use of the equipment is prohibited and may be dangerous. The manufacturer is not
responsible for damage or injury caused by misuse of the equipment.
■Use the equipment on a solid level surface.
■The equipment must have at least 0.5 metres of free space around it.
■The equipment is designed in accordance with the latest safety standards.
■This equipment complies with standard EN 957. Suitable for professional use, with a
maximum user weight of 150kg.
■Incorrect repairs and/or structural modifications to the equipment (E.g.: Removal of parts or
non-original replacement parts) can endanger the user’s safety.
■Damaged components may endanger your safety and/or reduce the useful life of the
equipment.
For this reason, damaged parts must be replaced immediately and the equipment taken out of
use until it is repaired. Use only original BH spare parts.
■If the equipment is in regular use, check all components thoroughly every 1 or 2 months,
paying particular attention to retightening nuts and bolts.
■Before beginning your exercise program, consult your doctor to make sure that you can use
your exercise equipment.
Base your exercise program on the advice given by your doctor or trainer.
Incorrect or excessive exercise can damage your health. Work at the recommended exercise
level, do not overexert yourself.
■Pay close attention to the trainer's exercise instructions.
The assistance of a second person is recommended when assembling this machine, as
shown in the diagrams that accompany this instruction manual.

4
INSTRUCTIONS DE SÉCURITÉ -
Nous recommandons de lire attentivement ces instructions avant de procéder au montage et
d’utiliser l'appareil pour la première fois. Ce manuel contient des informations importantes
relatives à la sécurité, à l’usage et à l’entretien de la machine d’exercice.
Conserver soigneusement ces instructions à titre d'informations ainsi que pour connaître les
procédures d'entretien et les demandes de pièces de rechange.
ATTENTION :
Cet équipement doit être utilisé uniquement pour l’usage pour lequel il a été prévu, c’est-à-dire
pour l’exercice physique de personnes adultes.
■Tout autre usage et interdit et doit être considéré dangereux. Le fabricant ne saura être tenu
responsable de dommages ou blessures causés par un usage incorrect de l’équipement.
■Utiliser l’équipement sur une surface solide et plane.
■L’équipement nécessite un espace alentour minimum de 0,5 mètre.
■L’équipement a été conçu conformément aux dernières normes de sécurité en vigueur.
■Cet équipement est conforme à la Norme EN 957. Il est adapté à un usage professionnel
avec une capacité maximum de poids de l’utilisateur de 150 kg.
■Toute réparation incorrecte et/ou modification de la structure de l’équipement (Exemple :
retirer ou substituer des pièces avec d’autres non originales) peut représenter un danger pour la
sécurité de l’utilisateur.
■Les composants endommagés peuvent présenter un risque pour la sécurité et/ou réduire la
durée de vie utile de l’équipement.
Pour cette raison, les pièces endommagées doivent être immédiatement remplacées et
l’équipement doit être maintenu hors service jusqu’à sa réparation. Utiliser uniquement des
pièces de rechange originales BH.
■Dans le cadre de l’utilisation normale de l’équipement, vérifier minutieusement tous les
composants tous les 1 à 2 mois, en faisant particulièrement attention à resserrer les écrous et
les vis.
■Avant de débuter un programme d’exercice, consulter le médecin de famille afin de garantir
l'aptitude à l'usage de l'équipement.
Baser le programme d’exercice sur les recommandations du médecin ou de l’entraîneur.
Les exercices incorrects ou excessifs présentent un risque pour la santé. S’entraîner au niveau
d’exercice recommandé sans s’exténuer.
■Faire extrêmement attention aux indications fournies dans le manuel d'entraînement.
Il est recommandé de faire appel à une seconde personne pour effectuer le montage de
cet équipement, comme illustré sur les figures présentes dans ce manuel d'instructions.

5
SICHERHEITSHINWEISE.-
Bitte lesen Sie diese Hinweise vor der Montage und ersten Benutzung des Geräts aufmerksam.
Hier finden Sie wichtige Informationen zu Ihrer Sicherheit, zur Benutzung und zur Wartung Ihres
Trainingsgeräts.
Bewahren Sie diese Hinweise sorgfältig auf, um sie jederzeit zum Nachschlagen oder für
erforderliche Informationen zur Wartung oder Bestellung von Ersatzteilen zur Hand zu haben.
ACHTUNG:
Dieses Gerät darf nur für den vorhergesehenen Verwendungszweck benutzt werden, d.h. zum
Körpertraining für Erwachsene.
■Jede andersartige Verwendung des Geräts kann gefährlich sein und ist untersagt. Der
Hersteller übernimmt keine Haftung für Schäden oder Verletzungen, die auf eine falsche
Nutzung des Geräts zurückzuführen sind.
■Stellen Sie das Gerät auf eine stabile und ebene Fläche.
■Rund um das Gerät muss ein Freiraum von mindestens 0,5 m vorhanden sein.
■Das Gerät wurde gemäß den neuesten Sicherheitsvorschriften konstruiert.
■Es erfüllt die Anforderungen der Norm EN 957. Es ist für den professionellen Einsatz geeignet;
maximales Körpergewicht des Benutzers: 150 kg.
■Unsachgemäße Reparaturen und/oder strukturelle Veränderungen an dem Gerät (z.B. das
Entfernen von Teilen, die Verwendung anderer als der Originalteile) können eine Gefahr für die
Sicherheit des Benutzers darstellen.
■Schadhafte Komponenten sind ein Risiko für Ihre Sicherheit und/oder vermindern die
Lebensdauer des Geräts.
Deshalb müssen schadhafte Teile umgehend ausgetauscht werden und das Gerät darf bis nach
der Reparatur nicht benutzt werden. Verwenden Sie ausschließlich Original-Ersatzteile von BH.
■Wenn das Gerät ordnungsgemäß benutzt wird, nehmen Sie alle 1 bis 2 Monate eine
gründliche Überprüfung der Komponenten vor. Achten Sie dabei besonders darauf, dass die
Muttern und Schrauben immer korrekt angezogen sind.
■Bevor Sie Ihr Übungsprogramm beginnen, wenden Sie sich bitte an Ihren Arzt, um
sicherzustellen, dass Sie das Training mit dem Gerät durchführen können.
Stützen Sie Ihr Trainingsprogramm auf die Ratschläge Ihres Arztes oder Fitnesstrainers.
Unangemessene oder übermäßige Übungen können Ihrer Gesundheit schaden. Arbeiten Sie
auf dem empfohlenen Trainingsniveau, trainieren Sie nicht bis zur Erschöpfung.
■Beachten Sie bitte unbedingt die Hinweise im Trainingshandbuch.
Die Montage dieses Geräts gemäß den Abbildungen der vorliegenden Hinweise sollte
von zwei Personen ausgeführt werden.

6
Saque la unidad de la caja, compruebe e identifique las piezas con respecto al listado de la Fig.A y Fig.B, para
asegurarse de que no falta ninguna pieza, para el montaje del equipo, en la primera fase.
Take the unit out of its box, check and identify the parts against the list in Fig.A and Fig.B to ensure that there are
no missing parts for the initial assembly stage of the equipment.
Sortir l’unité de son emballage, vérifier la présence de toutes les pièces à l’aide de la liste figurant en Fig.A et Fig.B
afin de garantir qu’il ne manque aucune pièce nécessaire au montage de l'équipement, lors de la première phase.
Nehmen Sie das Gerät aus der Verpackung und überprüfen und identifizieren Sie die Teile anhand der in Abb. A
und Abb. B dargestellten Listen. Vergewissern Sie sich, dass kein Teil für die erste Phase der Montage des
Gerätes fehlt.
Fig.A
Nº 


Nº 


1
1 2 1
3 1 4 2
5
4 6 4

7
Fig.B
Nº 





14 M-12 12 16 M-12x30 4
17 M-12x30 8 18 M-12x16 4
19 M-12 4
INSTRUCCIONES DE MONTAJE.-
NOTA: La descripción de las piezas con respecto a las figuras, corresponden siempre a la posición de la persona
en el equipo para la realización del ejercicio.
INSTRUCTIONS FOR ASSEMBLY.-
NOTE: The description of the parts with respect to the figures always corresponds to the position the person
adopts on the equipment when exercising.
INSTRUCTIONS DE MONTAGE -
REMARQUE : La description des pièces conformément aux figures correspond toujours à la position adoptée par
la personne sur l‘équipement pour la réalisation de l’exercice.
MONTAGEHINWEISE.-
ANMERKUNG: Die Beschreibung der Teile bezüglich der Abbildungen entspricht immer der Position, die die
Person während des Trainings auf dem Gerät einnimmt.

8
Fig.1

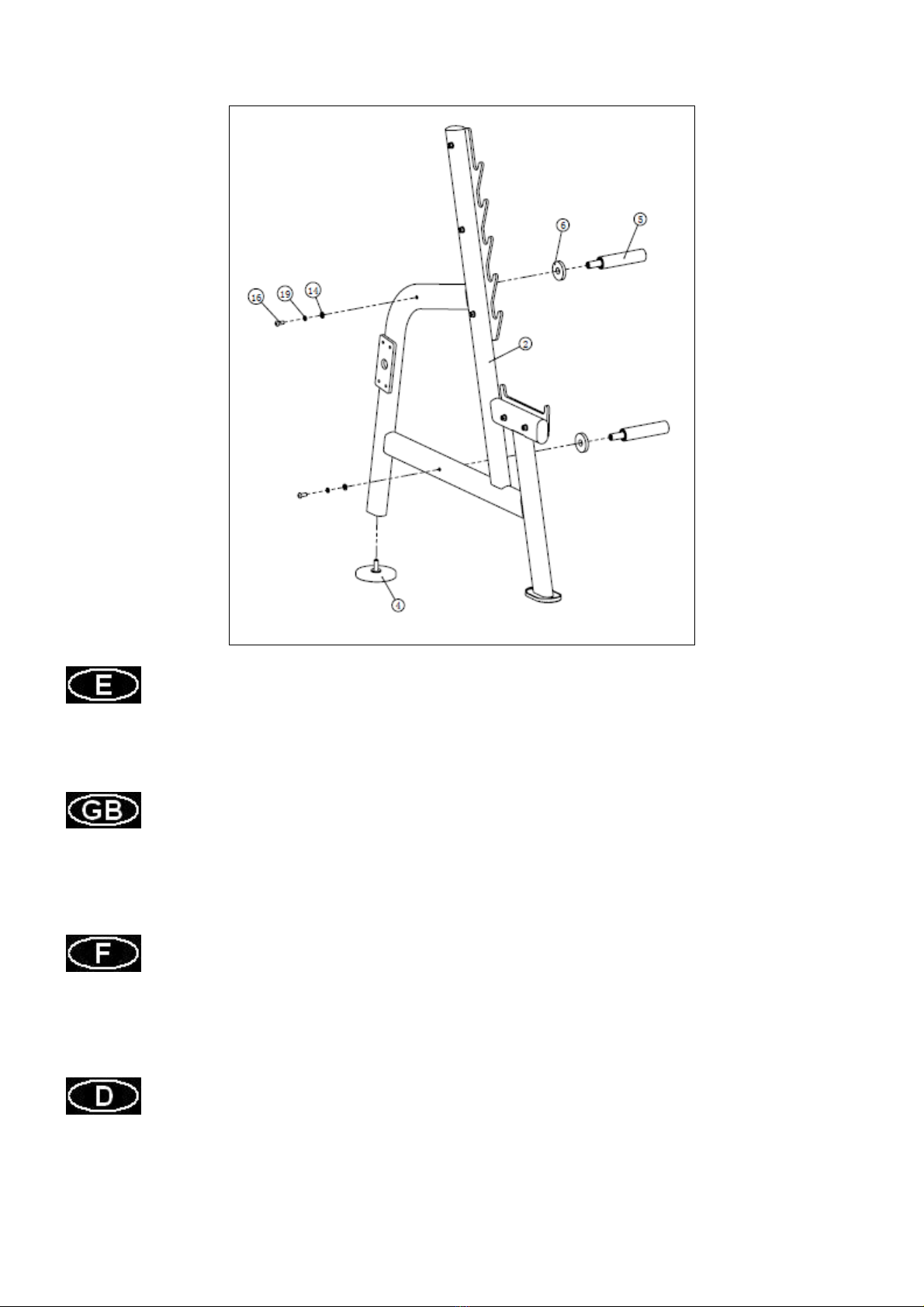

Enrosque el taco de nivelación (4) en el soporte de barra (1) Fig.1.
Posicione el eje soporte de pesas (5) y la arandela (6) en el soporte de barra (1) y atorníllelo con los tornillos (16)
junto con las arandelas (19) y (14).
Thread the levelling foot (4) onto the support (1), Fig.1.
Position the height selector (5) and the washer (6) on the support bar (1) and secure using screws (16) along with
the washers (19) and (14).
Insérer le pied de niveau (4) dans le support (1) Fig.1
Positionner le sélecteur de hauteur (5) et le rondelle (6) dans le support de barre (1) et le visser en utilisant les vis
(16), les rondelles (19) et (14).
Drehen Sie die Nivellierfüße (4) in die Stütze (1) (Abb.1).
Positionieren Sie die Stange für die Höhenverstellung (5) und den Unterlegscheiben (6) an der Stützstange (1) und
ziehen Sie mit den Schrauben (16), den Unterlegscheiben (19) und (14).

9
Fig.2
Enrosque el taco de nivelación (4) en el soporte de barra (2) Fig.2.
Posicione el eje soporte de pesas (5) y la arandela (6) en el soporte de barra (2) y atorníllelo con los tornillos (16)
junto con las arandelas (19) y (14).
Thread the levelling foot (4) onto the support (2), Fig.2.
Position the height selector (5) and the washer (6) on the support bar (2) and secure using screws (16) along with
the washers (19) and (14).
Insérer le pied de niveau (4) dans le support (2) Fig.2
Positionner le sélecteur de hauteur (5) et le rondelle (6) dans le support de barre (2) et le visser en utilisant les vis
(16), les rondelles (19) et (14).
-
Drehen Sie die Nivellierfüße (4) in die Stütze (2) (Abb.2).
Positionieren Sie die Stange für die Höhenverstellung (5) und den Unterlegscheiben (6) an der Stützstange (2) und
ziehen Sie mit den Schrauben (16), den Unterlegscheiben (19) und (14).

10
Fig.3
Aviso.
Los tornillos de las Fig.3 y 4, solo dejarlos tensados, para poder realizar el paso final de asentamiento y
nivelación.
Apoye en el suelo el soporte principal (1).
Sitúe el soporte (3) atorníllelo con los tornillos (17) y (18) junto con las arandelas (14).
Warning.
Position screws Fig.3 and 4, without tightening, to make first the final step of leveling and settlement.
Rest the main support (1) on the ground.
Position the bracket (3) and secure it using screws (17) and (18) along with the washers (14).
Remarquez.
Les vis des fig. 3 et 4 ne doivent pas être serrées à fond afin de pouvoir réaliser l’étape finale d’assemblage et
d’ajustement.
Gardez le support principal en appui au sol (1).
Placez le support (3) puis vissez-le à l’aide des vis (17) et (18) ainsi que des rondelles (14).
Warnhinweis.
Die Schrauben der (Abb.3 und 4), geschweige denn zu strecken, um den letzten Schritt und Nivellierung
Abrechnung machen.
Stellen Sie den Hauptständer (1) auf den Boden.
Positionieren Sie die Stütze (3) und schrauben Sie sie mit den Schrauben (17) und (18), den Unterlegscheiben (14)
fest.

11
Fig.4
Apoye en el suelo el soporte principal (2).
Sitúe el soporte (3) atorníllelo con los tornillos (17) y (18) junto con las arandelas (14).
Rest the main support (2) on the ground.
Position the bracket (3) and secure it using screws (17) and (18) along with the washers (14).
Appuyez le cadre principal sur le sol (2).
Placez le support (3) puis vissez-le à l’aide des vis (17) et (18) ainsi que des rondelles (14).
Stellen Sie den Hauptständer (2) auf den Boden.
Positionieren Sie die Stütze (3) und schrauben Sie sie mit den Schrauben (17) und (18), den Unterlegscheiben (14)
fest.

12
Fig.5 Fig.6
Asentamiento y nivelacion.
Finalizado el montaje del aparato y colocado en su posición definitiva compruebe la nivelación horizontal,
colocando un nivel en los puntos 1; 2 y 3 de la Fig.5. Para conseguir esta nivelación gire los tacos de regulación
(4).
Seguido coloque el nivel en los puntos 1 y 2 de la Fig.6.
ATENCION: Apriete fuertemente todos los tornillos que se han utilizado en el montaje del aparato.
Settlement and levelling.
On completion of the assembly place the equipment in its final position and check the horizontal alignment, placing
a level on points 1, 2 and 3 in Fig.5. To achieve this turn the adjustment feet (4).
Next place level on points 1 and 2 of Fig.6.
CAUTION: Tighten all screws that have been used in the assembly of the apparatus securely.
Stabilisation et ajustement.
Terminez l'installation de l'appareil et placez-le dans sa position définitive, veillez à vérifier l'alignement horizontal,
en plaçant un niveau sur les points 1, 2 et 3 sur la Fig.5. Afin d’acquérir l’alignement, faire pivoter les pieds de
régulation (4).
Ensuite, placez le niveau sur les points 1 et 2 de la Fig.6.
ATTENTION: Serrez fermement toutes les vis qui ont été utilisés dans l'assemblage de l'appareil.
Endmontage und Ausrichtung
Fertige Installation des Gerätes und in seine endgültige Position überprüfen Sie die horizontale Ausrichtung, indem
eine Ebene auf die Punkte 1, 2 und 3 in Abb.5. Um diese wiederum Niveauregulierung Blöcken (4). erreichen.
Gefolgt Platz punktgleich 1 und 2 Abb.6.
VORSICHT: Ziehen Sie alle Schrauben fest, dass in der Montage der Vorrichtung verwendet worden.
MUY IMPORTANTE:
Una vez realizado el montaje, compruebe que todos los tornillos que han sido montados en esta maquina,
están fuertemente apretados.
VERY IMPORTANT:
After assembling the unit, check that all of the screws have been fitted to the machine and that they are
tightened securely.
TRÈS IMPORTANT :
Une fois le montage effectué, vérifier que toutes les vis ont été positionnées et qu’elles sont correctement
serrées.
SEHR WICHTIG:
Vergewissern Sie sich nach der Montage, dass alle Schrauben des Geräts eingesetzt und gut festgezogen
wurden.

13
L845
Para pedido de repuesto: Indicar el código de la pieza y la cantidad
To order replacement parts: State the part code and Quantity
Pour commander des pièces de rechange: Indiquer le code de la pièce de rechange et la quantité
désirée.
Bei der Bestellung von Ersatzteilen: Bitte Teile-Code und Menge angeben.
Nº Code Nº Code Nº Code
1 A-L8450100 8 A-L8450107 15 A-NM12DS2
2 A-L8450200 9 A-IT90013800 16 A-PNLM12*30DS20
3 A-L8450300 10 A-IT60031600V1 17 A-
GB70M12*30DS20NL
4 A-IT93201800 11 A-UP25950200 18 A-GB77M12*16DS18
5 A-IT7015C0600 12 A-HF985A1700 19 A-GB9312DS12
6 A-HF900-
03A1200 13
A-
GB5780M12*80DS20
7 A-L8450106 14 A-GB9512DS2

BH HIPOWER SPAIN
EXERCYCLE,S.L. (Manufacturer)
P.O.BOX 195
01080 VITORIA (SPAIN)
Tel.: [phone]
Fax: [phone]
e-mail: [e-mail]
www.bhfitness.com
POST-VENTA
Tel: [phone] /
902 170 258
Fax: [phone]
e-mail: [e-mail]
BH HIPOWER NORTH AMERICA
20155 Ellipse
Foothill Ranch
CA 92610
Tel: + 1 949 206 0330
Toll free: [phone]
Fax: [phone]
e-mail: [e-mail]
www.bhnorthamerica.com
BH HIPOWER ASIA
No.139, Jhongshan Rd.
Daya Township
Taichung 428, Taiwan. R.O.C.
Tel.: [phone]
Fax: [phone]
e-mail: [email protected].tw
BH HIPOWER PORTUGAL
MAQUINASPORT, S.A.
Zona Industrial Giesteira
Terreirinho 3750-325 Agueda
(PORTUGAL)
Tel.: [phone]
Fax: [phone]
e-mail: [email protected]
BH SERVICE PORTUGAL
Tel.: [phone]
Fax: [phone]
e-mail: [email protected]
BH HIPOWER MEXICO
BH Exercycle de México S.A.
de CV
Eje 132 / 136
Zona Industrial, 2A Secc.
78395 San Luis Potosí
S:L:P: MÉXICO
Tel.: [phone]
Fax: [phone]
www.bh.com.mx
BH HIPOWER CHINA
BH China Co., Ltd.
Block A, NO.68, Branch Lane
455, Lane 822,
Zhen Nan RD., Li Zi Yuan,
Putuo, Shanghai 200331,
P.R.C.
Tel: [phone]
Fax:[phone]
e-mail: [email protected]
BH HIPOWER UK
Unit 12 Arlington Court
Newcastle Staffs
ST5 6SS
UK 0844 3353988
International 00441782634703
AFTER SALES - UK
e-mail: [e-mail]
BH HIPOWER FRANCE
SAV FRANCE
Tel : [phone]
Fax : [phone]
[e-mail]
BH Germany GmbH
Altendorfer Str. 526
45355 Essen
Tel: [phone]
e-mail: [e-mail]
Kostenfreie Telefonnummer: 0800
0996655
Ersatzteile:
www.bhfitness.com
BH SE RESERVA EL DERECHO A MODIFICAR LAS ESPECIFICACIONES DE SUS PRODUCTOS SIN PREVIO
AVISO.
SPECIFICATIONS MAY BE CHANGED WITHOUT PRIOR NOTICE DUE TO OUR PROGRAMME OF
CONTINUOUS PRODUCT DEVELOPMENT.
BH SE RÉSERVE LE DROIT DE MODIFIER LES SPECIFICATIONS DE SES PRODUITS SANS PRÉAVIS.
BH BEHALT SICH DAS RECHT VOR, ÄNDERUNGEN DER MODELL-ANGABEN OHRE VORHERIGE
ANKÜNDIGUNG VORZUNEHMEN.
DATI TECNICI E COMMERCIALI RELATIVI AGLI ARTICOLI DEL PRESENTE CATALOGO POSSONO ESSERE
SOGGETIL A VARIAZIONI SENZA ALGUN PREAVVISO.
BH SE RESERVA O DIREITO A MODIFICAÇÀO ESPECIFICAÇOES DOS SEUS PRODUCTOS SEM PRÉVIO
AVISO.
DOOR KONSTANTE PRODUKTVERNIEUWING EN VERBETERING HOUDEN WIJ ONS HET RECHT VAN
WIJZIGING VOOR ZONDER VOORAFGAAND BERICHT.
v1
