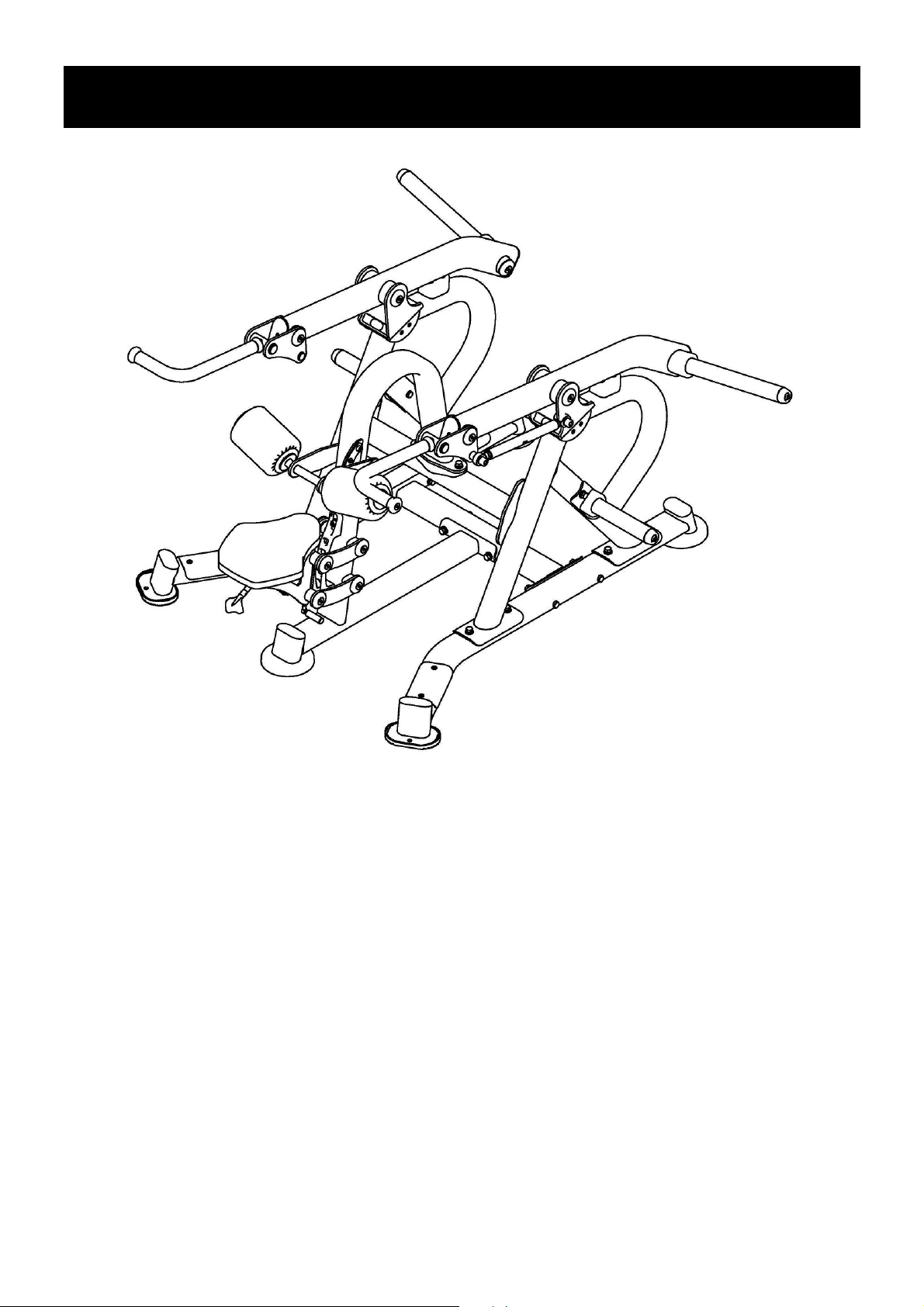

BH Hipower PL150 Operator's manual

PL150
Instrucciones de montaje y utilización
Instructions for assembly and use
Instructions de montage et d’utilisation
Hinweise zur Montage und Benutzung

PL150
INSTRUCCIONES DE SEGURIDAD.-
Rogamos leer estas instrucciones atentamente, antes del montaje y del primer uso. Obtendrá
importantes informaciones para su seguridad, así como para el uso y para el mantenimiento del
aparato de ejercicio.
Guardar cuidadosamente las instrucciones para su información, así como para los trabajos de
mantenimiento o los pedidos de piezas de repuesto.
ATENCIÓN:
Este equipo se debe utilizar solamente para su propósito previsto, es decir para el ejercicio
físico de los adultos.
■Cualquier otro uso del equipo se prohíbe y puede ser peligroso. El fabricante no se
responsabiliza del daño o lesión causada por el uso incorrecto del equipo.
■Utilice el equipo sobre una superficie sólida y nivelada.
■El equipo deberá disponer a su alrededor de un espacio libre no inferior a 1 m.
■El equipo se ha diseñado de acuerdo con lo más último en los estándares de seguridad.
■Este equipo esta conforme con el estándar ISO EN 20957. Adecuado para uso profesional,
con un peso máximo del usuario 150kg.
■Las reparaciones incorrectas y/o las modificaciones estructurales del equipo (Ejemplo: Retirar
o el reemplazar piezas, no originales) pueden poner en peligro la seguridad del usuario.
■Los componentes dañados pueden poner en peligro su seguridad y/o reducir curso de la vida
del equipo.
Por esta razón, las piezas dañadas se deben sustituir inmediatamente y el equipo mantenerlo
fuera de uso hasta que se haya reparado. Utilice solamente el repuesto original de piezas BH.
■El si el equipo está en uso regular, comprobar todos sus componentes a fondo cada 1 ó 2
meses, prestando atención muy particular al reapriete de tuercas y tornillos.
■Antes de comenzar su programa del ejercicio, consulte a su doctor para asegurarse de que
puede utilizar el equipo.
Base su programa del ejercicio en el consejo dado por su doctor o preparador físico.
Los ejercicios incorrectos o excesivos pueden dañar su salud. Trabaje en el nivel de ejercicio
recomendado, no llegue al agotamiento.
■Preste por favor mucha atención a las indicaciones del manual del entrenamiento.
Se recomienda la ayuda de una segunda persona para la realización del montaje de este
equipo, como le muestran las figuras adjuntas de este manual de instrucciones.

SAFETY INSTRUCTIONS
Please read these instructions carefully before assembling and using the equipment. They
contain important information for your safety and for the use and maintenance of the exercise
equipment.
Keep the instructions safe for future reference and maintenance tasks as well as for ordering
spare parts.
ATTENTION:
■This equipment must only be used for its intended purpose, i.e. physical exercise.
■Any other use of the equipment is prohibited and may be dangerous. The manufacturer is not
responsible for damage or injury caused by misuse of the equipment.
■Use the equipment on a solid level surface.
■The equipment must have at least 1 meter of free space around it.
■The equipment is designed in accordance with the latest safety standards.
■This equipment complies with standard ISO EN 20957. Suitable for commercial use, with a
maximum user weight of 330lbs/150kg.
■Incorrect repairs and/or structural modifications to the equipment (E.g.: Removal of parts or
non-original replacement parts) can endanger the user’s safety.
■Damaged components may endanger your safety and/or reduce the useful life of the
equipment.
For this reason, damaged parts must be replaced immediately and the equipment taken out of
use until it is repaired. Use only original BH spare parts.
■If the equipment is in regular use, check all components thoroughly every 1 or 2 months,
paying particular attention to retightening nuts and bolts.
■Before beginning your exercise program, consult your doctor to make sure that you can use
your exercise equipment.
Base your exercise program on the advice given by your doctor or trainer.
Incorrect or excessive exercise can damage your health. Work at the recommended exercise
level, do not overexert yourself.
■Pay close attention to the trainer's exercise instructions.
The assistance of a second person is recommended when assembling this machine, as
shown in the diagrams that accompany this instruction manual.

INSTRUCTIONS DE SÉCURITÉ -
Nous recommandons de lire attentivement ces instructions avant de procéder au montage et
d’utiliser l'appareil pour la première fois. Ce manuel contient des informations importantes
relatives à la sécurité, à l’usage et à l’entretien de la machine d’exercice.
Conserver soigneusement ces instructions à titre d'informations ainsi que pour connaître les
procédures d'entretien et les demandes de pièces de rechange.
ATTENTION :
Cet équipement doit être utilisé uniquement pour l’usage pour lequel il a été prévu, c’est-à-dire
pour l’exercice physique de personnes adultes.
■Tout autre usage et interdit et doit être considéré dangereux. Le fabricant ne saura être tenu
responsable de dommages ou blessures causés par un usage incorrect de l’équipement.
■Utiliser l’équipement sur une surface solide et plane.
■L’équipement nécessite un espace alentour minimum de 1 mètre.
■L’équipement a été conçu conformément aux dernières normes de sécurité en vigueur.
■Cet équipement est conforme à la Norme ISO EN 20957. Il est adapté à un usage
professionnel avec une capacité maximum de poids de l’utilisateur de 150 kg.
■Toute réparation incorrecte et/ou modification de la structure de l’équipement (Exemple :
retirer ou substituer des pièces avec d’autres non originales) peut représenter un danger pour la
sécurité de l’utilisateur.
■Les composants endommagés peuvent présenter un risque pour la sécurité et/ou réduire la
durée de vie utile de l’équipement.
Pour cette raison, les pièces endommagées doivent être immédiatement remplacées et
l’équipement doit être maintenu hors service jusqu’à sa réparation. Utiliser uniquement des
pièces de rechange originales BH.
■Dans le cadre de l’utilisation normale de l’équipement, vérifier minutieusement tous les
composants tous les 1 à 2 mois, en faisant particulièrement attention à resserrer les écrous et
les vis.
■Avant de débuter un programme d’exercice, consulter le médecin de famille afin de garantir
l'aptitude à l'usage de l'équipement.
Baser le programme d’exercice sur les recommandations du médecin ou de l’entraîneur.
Les exercices incorrects ou excessifs présentent un risque pour la santé. S’entraîner au niveau
d’exercice recommandé sans s’exténuer.
■Faire extrêmement attention aux indications fournies dans le manuel d'entraînement.
Il est recommandé de faire appel à une seconde personne pour effectuer le montage de
cet équipement, comme illustré sur les figures présentes dans ce manuel d'instructions.

SICHERHEITSHINWEISE.-
Bitte lesen Sie diese Hinweise vor der Montage und ersten Benutzung des Geräts aufmerksam.
Hier finden Sie wichtige Informationen zu Ihrer Sicherheit, zur Benutzung und zur Wartung Ihres
Trainingsgeräts.
Bewahren Sie diese Hinweise sorgfältig auf, um sie jederzeit zum Nachschlagen oder für
erforderliche Informationen zur Wartung oder Bestellung von Ersatzteilen zur Hand zu haben.
ACHTUNG:
Dieses Gerät darf nur für den vorhergesehenen Verwendungszweck benutzt werden, d.h. zum
Körpertraining für Erwachsene.
■Jede andersartige Verwendung des Geräts kann gefährlich sein und ist untersagt. Der
Hersteller übernimmt keine Haftung für Schäden oder Verletzungen, die auf eine falsche
Nutzung des Geräts zurückzuführen sind.
■Stellen Sie das Gerät auf eine stabile und ebene Fläche.
■Rund um das Gerät muss ein Freiraum von mindestens 1 m vorhanden sein.
■Das Gerät wurde gemäß den neuesten Sicherheitsvorschriften konstruiert.
■Es erfüllt die Anforderungen der Norm ISO EN 20957. Es ist für den professionellen Einsatz
geeignet; maximales Körpergewicht des Benutzers: 150 kg.
■Unsachgemäße Reparaturen und/oder strukturelle Veränderungen an dem Gerät (z.B. das
Entfernen von Teilen, die Verwendung anderer als der Originalteile) können eine Gefahr für die
Sicherheit des Benutzers darstellen.
■Schadhafte Komponenten sind ein Risiko für Ihre Sicherheit und/oder vermindern die
Lebensdauer des Geräts.
Deshalb müssen schadhafte Teile umgehend ausgetauscht werden und das Gerät darf bis nach
der Reparatur nicht benutzt werden. Verwenden Sie ausschließlich Original-Ersatzteile von BH.
■Wenn das Gerät ordnungsgemäß benutzt wird, nehmen Sie alle 1 bis 2 Monate eine
gründliche Überprüfung der Komponenten vor. Achten Sie dabei besonders darauf, dass die
Muttern und Schrauben immer korrekt angezogen sind.
■Bevor Sie Ihr Übungsprogramm beginnen, wenden Sie sich bitte an Ihren Arzt, um
sicherzustellen, dass Sie das Training mit dem Gerät durchführen können.
Stützen Sie Ihr Trainingsprogramm auf die Ratschläge Ihres Arztes oder Fitnesstrainers.
Unangemessene oder übermäßige Übungen können Ihrer Gesundheit schaden. Arbeiten Sie
auf dem empfohlenen Trainingsniveau, trainieren Sie nicht bis zur Erschöpfung.
■Beachten Sie bitte unbedingt die Hinweise im Trainingshandbuch.
Die Montage dieses Geräts gemäß den Abbildungen der vorliegenden Hinweise sollte
von zwei Personen ausgeführt werden.

Saque la unidad de la caja, compruebe e identifique las piezas con respecto al listado de la Fig.A y Fig.B, para
asegurarse de que no falta ninguna pieza del equipo.
Take the unit out of its box, check and identify the parts against the list in Fig.A and B to ensure that there are no
missing parts.
Sortir l’unité de son emballage, vérifier la présence de toutes les pièces à l’aide de la liste figurant en Fig.A et Fig.B
afin de garantir qu’il ne manque aucune pièce nécessaire au montage de l'équipement.
Nehmen Sie das Gerät aus der Kiste, überprüfen und identifizieren Sie die Teile anhand der in Abb.A und Abb.B
dargestellten Listen. Vergewissern Sie sich, dass kein Teil des Gerätes fehlt.

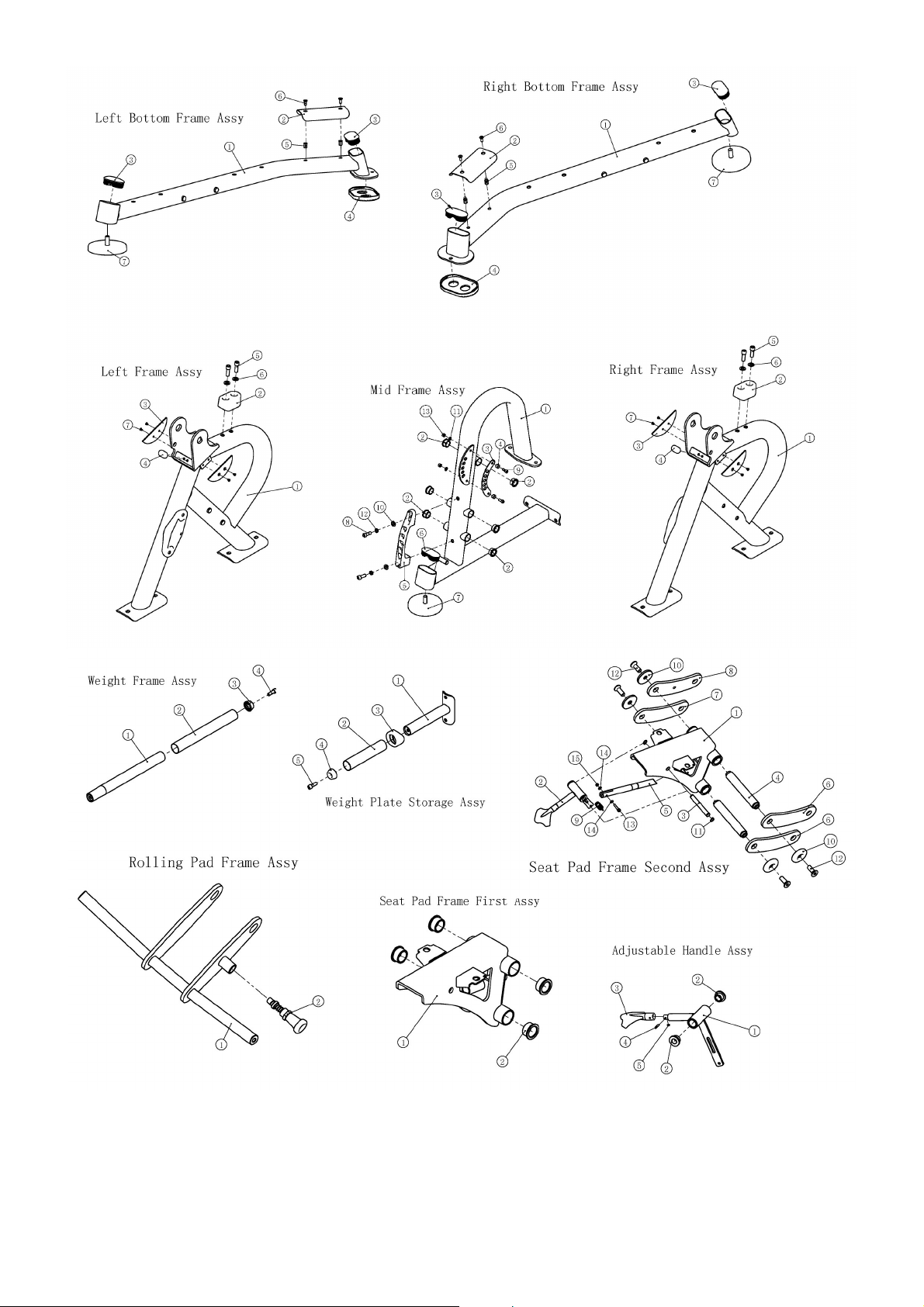

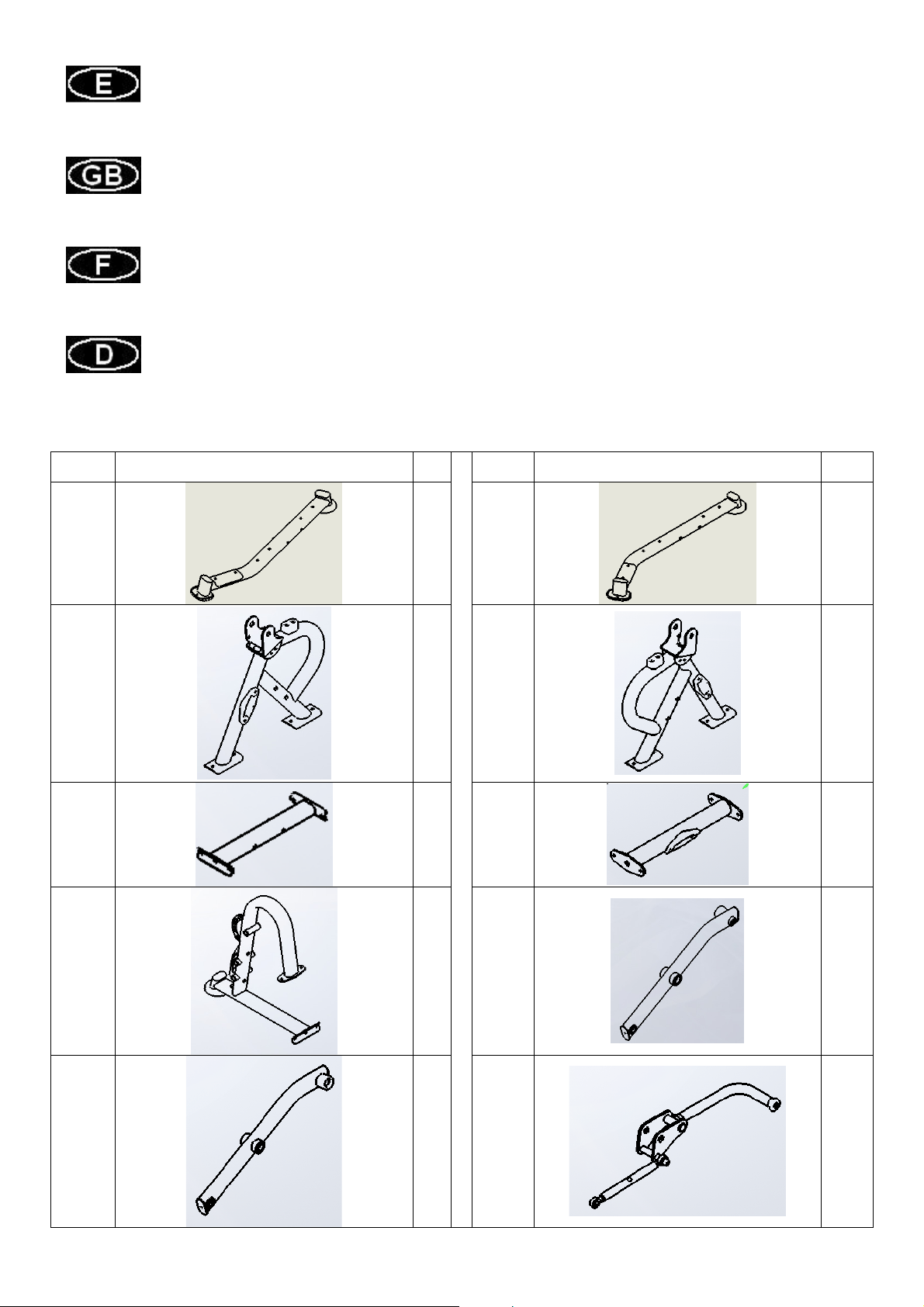

Fig.A
Nº



Nº



1 1 2 1
3 1 4 1
5 1 6 1
7 1 8 1
9 1 10
1

11 1 12 2
13 2 14 1
15 1 16 1
17 2 18 4
19 1 20 2
21 2 22 2
23 1 24 2
25 4 26 4
27
1
6
40 2

8
Fig.B
Nº


 


28 M10x30 2 29 M12x35 14
30 M12x60 2 31 M12x30 24
32 M10x30 2 33 M16x45 2
34 M10 2 35 M12 24
36 M12 24 37 M16 2
38 M16 2 39 5/16"-18 1
41 1 42 Hex Key
S=6
1
43 Hex Key
S=8
1 44 Hex Key
S=12
1

9
INSTRUCCIONES DE MONTAJE
NOTA: La descripción de las piezas con respecto a las figuras, corresponden siempre a la posición de la persona
en el equipo para la realización del ejercicio.
INSTRUCTIONS FOR ASSEMBLY
NOTE: The description of the parts with respect to the figures (ie. Right or Left), always corresponds to the position
of the user during exercise.
INSTRUCTIONS DE MONTAGE -
REMARQUE : La description des pièces conformément aux figures correspond toujours à la position adoptée par
la personne sur l‘équipement pour la réalisation de l’exercice.
MONTAGEHINWEISE
ANMERKUNG: Die Beschreibung der Teile bezüglich der Abbildungen entspricht immer der Position, die die
Person während des Trainings auf dem Gerät einnimmt.
Fig.1
- Apoye en el suelo el soporte izquierdo (1). Sitúe el soporte (5) y atorníllelo con los tornillos (31) junto
con las arandelas (36) y (35).
A continuación coloque el soporte derecho (2) y atorníllelo con los tornillos (31) junto con las arandelas (36) y (35).
- Lay the left support on the ground (1). Place the cross tube (5) next to the left support and fasten it
with screws (31) and washers (36) and (35).
Repeat with the right support (2) and fasten it with screws (31) together with the washers (36) and (35).
- Appuyer le support gauche (1) au sol. Placer le tube transversal (5) et le visser en utilisant les vis (31)
les rondelles (36) et (35).
Puis, positionner le support droit (2) et le visser avec les vis (31) et les rondelles (36) et (35).
- Stellen Sie den linken Hauptständer (1) auf den Boden. Positionieren Sie dann die Halterung (5) und
schrauben Sie sie mit den Schrauben (31), und den Unterlegscheiben (36) und (35) fest.
Positionieren Sie den rechten Hauptständer (2) und schrauben Sie sie mit den Schrauben (31), und den
Unterlegscheiben (36) und (35) fest.

10

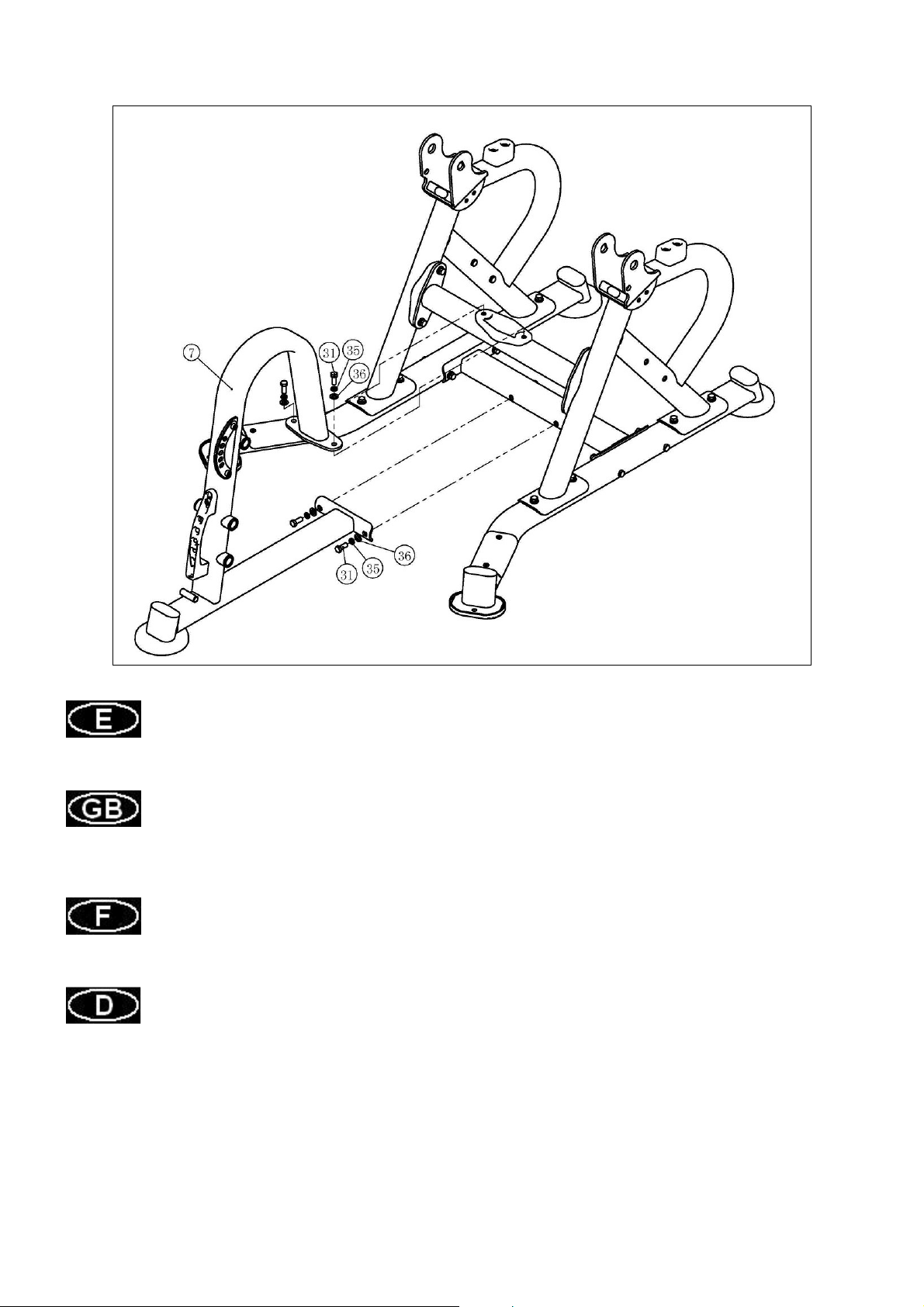

Fig.2
Posicione el soporte lateral izquierdo (3) y atorníllelo al soporte inferior (1) con los tornillos (31) junto con las
arandelas (35) y (36).
A continuación repita el mismo proceso para el soporte lateral izquierdo (4).
Nota: No apriete fuertemente los tornillos hasta completar el paso siguiente.
Position the right frame assembly (3) and screw it to the lower bracket (1) with screws (31) and washers (35) and
(36).
Then repeat the same process for the left frame assembly (4).
Note: Do not tighten the screws securely until the next step is completed.
Positionner le support latéral gauche (3) et le visser au support inférieur (1) avec les vis (31), les rondelles (35) et
(36).
Ensuite, répétez le même processus pour le support latéral droit (4).
Note: Ne pas serrer les vis fermement pour terminer l'étape suivante.
Positionieren Sie die linke Seitenstütze (3) und schrauben Sie ihn mit den Schrauben (31), den Unterlegscheiben
(35) und (36) an der untere Halterung (1) fest.
Dann wiederholen Sie den Vorgang für die rechte Seite Träger (4).
Hinweis: Ziehen Sie die Schrauben fest, den nächsten Schritt zu vervollständigen.

11
Fig.3
Sitúe la barra cruzada (6) y atorníllelo con los tornillos (31) junto con las arandelas (36) y (35). Apriete fuertemente,
junto los tornillos del paso anterior.
Place the cross tube (6) between the side supports and attach it with hex bolt (31), flat washers (36) and spring
washer (35). Tighten all screws from the previous steps securely.
Placer le tube transversal (6) et le visser en utilisant les vis (31) les rondelles (36) et (35). Serrer fermement
ensemble les vis ci-dessus.
Positionieren Sie dann die Halterung (6) und schrauben Sie sie mit den Schrauben (31), und den Unterlegscheiben (36)
und (35) fest. Sichern Sie die Schrauben von oben und ziehen Sie zusammen.

12
Fig.4
Sitúe la estructura vertical (7) y atorníllelo con los tornillos (31) junto con las arandelas (36) y (35).
Place the mid frame assembly (7) between the upper and lower cross tubes and attach it with hex bolt (31), flat
washers (36) and spring washer (35).
Placer le structure verticale (7) et le visser en utilisant les vis (31) les rondelles (36) et (35).
Positionieren Sie die vertikale Struktur (7) und schrauben Sie sie mit den Schrauben (31), und den Unterlegscheiben
(36) und (35) fest.

13
Fig.5
Nota: se requiere la ayuda de una segunda persona en este paso.
Coloque el brazo izquierdo (8) en el soporte en “U” izquierdo de la máquina como indica la figura. Posicione las
arandelas (26) ayudándose de la herramienta suministrada e introduzca el eje (21) teniendo en cuenta la posición
del mismo. A continuación fije el eje con el tornillo (29) y la arandela (27). Asegúrese de que el movimiento es
suave.
Repita el mismo proceso para el brazo derecho (9).
Note: A second person is required for this step.
Place the left arm (8) on the left "U" bracket of the machine as shown in the figure. Position the spacer washers
(26) using the supplied tool and insert the shaft (21). Then fix the axle with the screw (29) and aluminum washer
(27). Be sure the movement is smooth.
Repeat the same process for the right arm (9).
Remarque: l'aide d'une deuxième personne dans cette étape est nécessaire.
Placez le bras gauche (8) sur le support en « U » à gauche de la machine comme le montre la Fig. Placer les
rondelles d'aide (26) de l'outil fourni et entrer dans l'arbre (21) en tenant compte de la position de celui-ci. Puis fixer
la tige de vis (29) et la rondelle (27). Assurez-vous que le mouvement est lisse.
Répéter la même opération pour le bras droit (9).
Hinweis: In diesem Schritt ist die Hilfe einer zweiten Person erforderlich.
Platzieren Sie den linken Arm (8) auf den linken Träger „U“ der Maschine, wie in der Abb. Positionieren Sie die
Scheiben (26) mittels des vorgesehenen Werkzeugs und geben Sie die Achse (21) unter Berücksichtigung der
Position derselben ein. Anschließend wird die Schraube (29) und Scheibe (27) festgeschraubt. Achten Sie darauf,
dass die Bewegung sanft ist.
Wiederholen Sie das gleiche Verfahren für den rechten Arm (9).

14

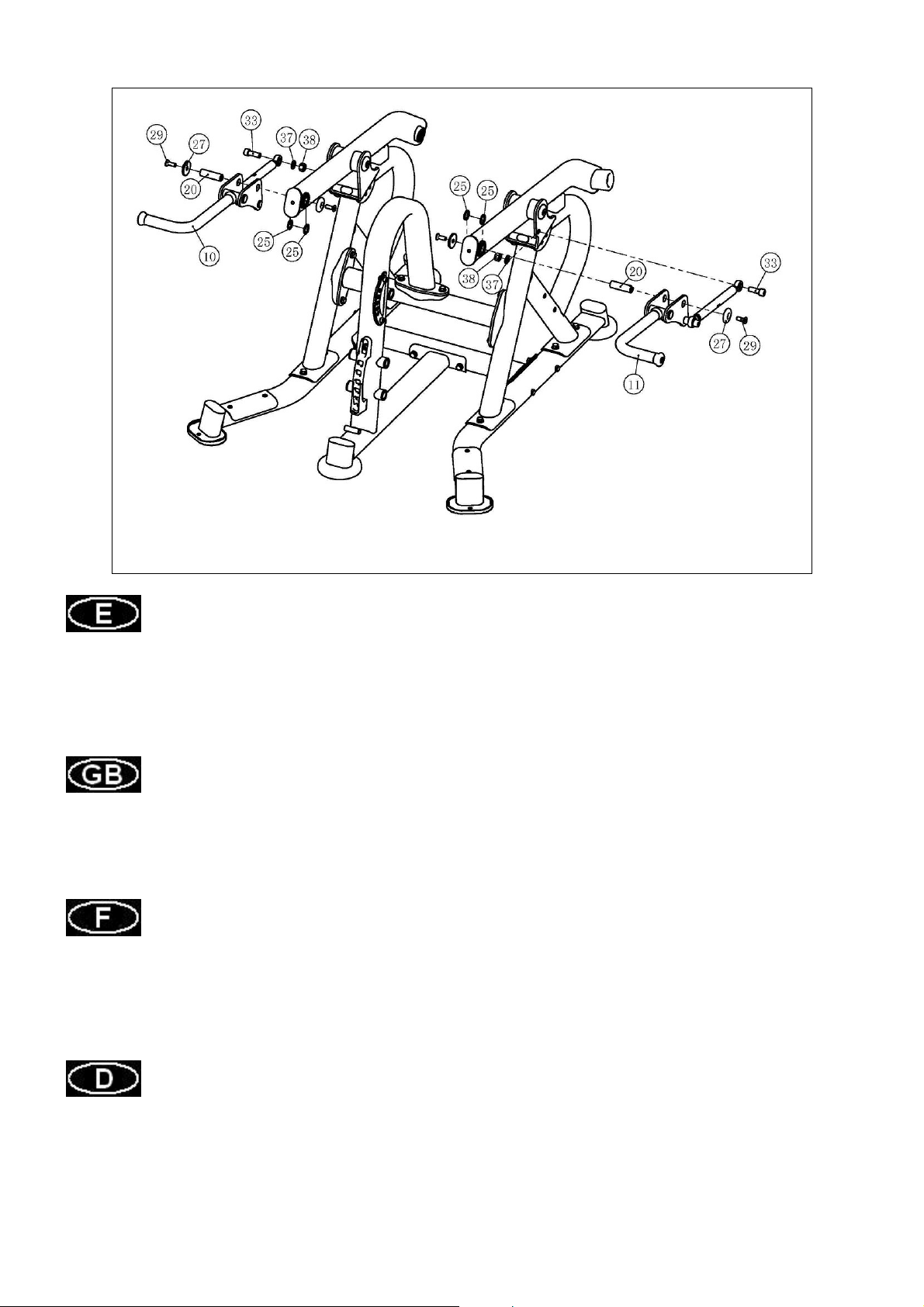

Fig.6
Posicione las arandelas (25) ayudándose de la herramienta suministrada e introduzca el eje (20) teniendo en
cuenta la posición del mismo. Coloque la “U” del manillar izquierdo (10) en el brazo izquierdo de la máquina como
indica la figura. A continuación fije el eje con el tornillo (29) y la arandela (27). Coloque el tornillo (33) para fijar la
regulación. Asegúrese de que el movimiento es suave.
Repita el mismo proceso para el brazo derecho (11).
Position the spacer washers (25) using the supplied tool and insert the shaft (20). Place the “U” of the left handle
(10) on the left arm of the machine as shown in the figure. Then fix the axle with the screw (29) and aluminum
washer (27). Fit the screw (33) to secure the adjustment. Be sure the movement is smooth.
Repeat the same process for the right arm (11).
Placer les rondelles d'aide (25) de l'outil fourni et entrer dans l'arbre (20) en tenant compte de la position de celui-
ci. Placez le "U" du guidon gauche (10) sur le brass gauche de la machine comme le montre la Fig. Puis fixer la
tige de vis (29) et la rondelle (27). Placez la vis (33) pour fixer le réglage.
Assurez-vous que le mouvement est lisse.
Répéter la même opération pour le bras droit (11).
Positionieren Sie die Scheiben (25) mittels des vorgesehenen Werkzeugs und geben Sie die Achse (20) unter
Berücksichtigung der Position derselben ein. Platzieren Sie das "U" des linken Lenkers (10) auf den linken Arm der
Maschine, wie in der Abb. Anschließend wird die Schraube (29) und Scheibe (27) festgeschraubt. Befestigen Sie
die Schraube (33), um die Einstellung zu sichern. Achten Sie darauf, dass die Bewegung sanft ist.
Wiederholen Sie das gleiche Verfahren für den rechten Arm (11).

15

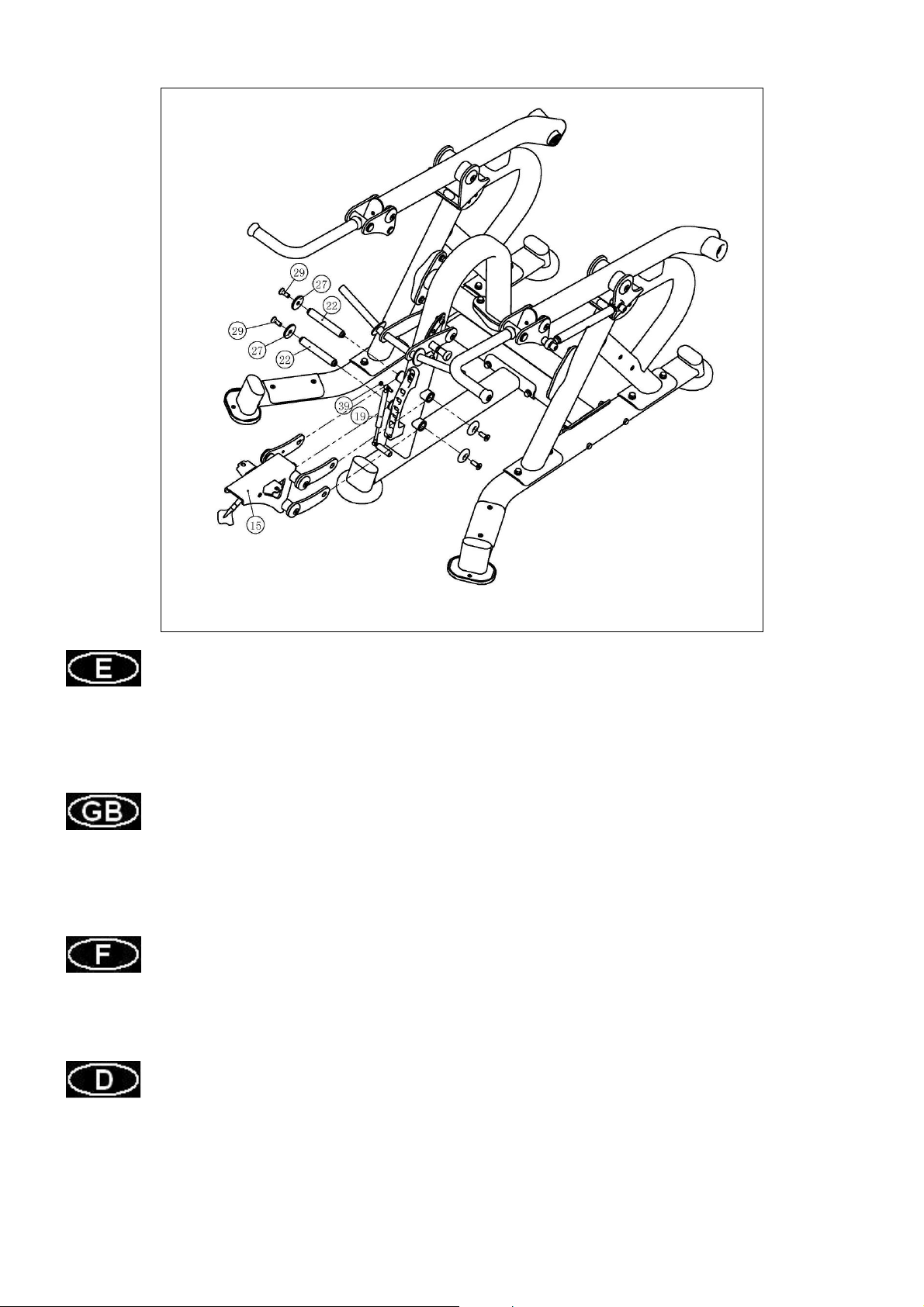

Fig.7
Posicione el eje (23) dentro del tubo vertical. Atornille el soporte (14) con el tornillo (29) y la arandela (27).
Position the shaft (23) inside the upright tube. Screw the support (14) with the screw (29) and the washer (27).
Positionner l'arbre (23) dans le tuyau ascendant. Visser le côté (14) avec la vis (29) et le support rondelle (27).
Positionieren der Welle (23) in das Standrohr. Schraube der Seite des Sitzes (14) mit Schraube (29) und Scheibe
(27) zu unterstützen.

16
Fig.8
Atornille el eje (22) en el lateral derecho del soporte de asiento (15) con el tornillo (29) y la arandela (27).
Posicione el eje (22) dentro del tubo vertical. Atornille el lateral derecho del soporte del asiento (15) con el tornillo
(29) y la arandela (27).
A continuación, presione la palanca del asiento (15) y posiciónelo en la posición más elevada. Coloque el cilindro
(19) y fíjelo con las tuercas (39).
Attach the shaft (22) on the right side of the seat bracket (15) with the screw (29) and aluminum washer (27).
Position the shaft (22) inside the upright tube. Screw the right side of the seat support (15) using screw (29) and
aluminum washer (27).
Then press the lever on the seat support (15) and position it in the highest position. Fit the gas spring (19) and
attach it with the nuts (39).
Vis arbre (22) sur le côté droit du support de siège (15) avec la vis (29) et la rondelle (27). Positionner l'arbre (22)
dans le tuyau ascendant. Visser le côté droit du siège (15) avec la vis (29) et le support rondelle (27).
Appuyez ensuite sur le levier du siège (15) et le positionner dans la position la plus haute. Placer le cylindre (19) et
fixer à l'aide des écrous (39).
Schrauben Sie die Achse (22) auf der rechten Seite des Sitzträgers (15) mit Schraube (29) und Scheibe (27) fest.
Positionieren Sie die Achse (22) in das Standrohr. Schrauben Sie die rechte Seite des Sitzes (15) mit der
Schraube (29) und der Scheibe (27) fest.
Dann drücken Die den Sitzhebel (15) und positionieren ihn in der höchsten Position. Platzieren Sie den Zylinder
(19) und befestigen Sie ihn mit den Muttern (39).

17

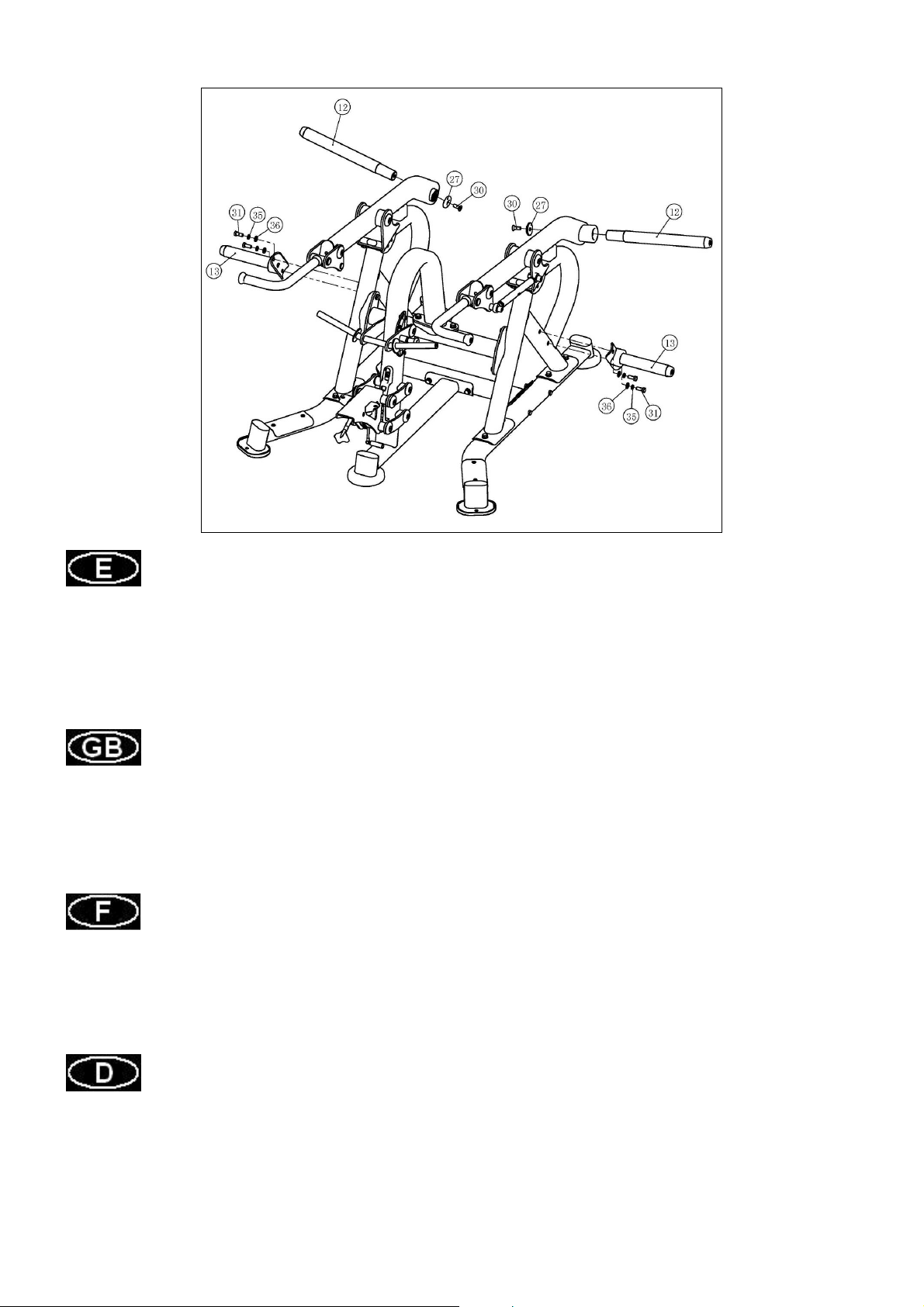

Fig.9
Introduzca el eje soporte pesas (12) en el alojamiento del brazo y sujételo con el tornillo (30) junto con la arandela
(27). A continuación repita el proceso para el otro brazo.
Coloque los soportes de pesas (13) en ambos laterales de la máquina alineando los agujeros y sujételos con el
tornillo (31) junto con las arandelas (35) y (36).
Nota: Tenga en cuenta que el soporte de pesas tiene ángulo para evitar que los discos puedan deslizar
accidentalmente.
Insert the weight horn (12) into its housing on the arm and secure it using screw (30) along with aluminium washer
(27). Repeat the process for the other side.
Position the weight storage horns (13) on both sides of the machine by aligning the holes and tighten them with the
hex bolt (31), flat washers (35) and spring washer (36).
Note: Be aware that the weight support is angled to prevent the disc from slipping accidentally.
Introduire l’axe du support de poids (12) dans son logement sur le bras de boîtier et le fixer en utilisant la vis (30) et
la rondelle (27). Ensuite, répétez le processus pour l'autre bras.
Placer le poids repose (13) sur les deux côtés des trous d'alignement de la machine et le fixer avec la vis (31) avec
les rondelles (35) et (36).
Remarque: Notez que le support de poids est incliné pour éviter que le disque ne glisse accidentellement.
Schieben Sie den Gewichtehalter (12) in die Aufnahme an dem Gehäuse-Arm und befestigen Sie ihn mit der
Schraube (30) und der Unterlegscheibe (27). Wiederholen Sie dann den Vorgang für den anderen Arm.
Legen Sie die Gewichtträger (13) auf beiden Seiten der Maschine an. Befestigen Sie sie anhand der Schraube (31)
mit Scheiben (35) und (36).
Hinweis: Beachten Sie, dass die Gewichtsunterstützung abgewinkelt ist, um zu verhindern, dass die Scheibe
versehentlich rutscht.

18
Fig.10
Posicione en el eje (14) la arandela (18), el rodillo (17) la arandela (18) y (24) como muestra la figura adjunta y
atorníllelo con el tornillo (28).
Realice el mismo montaje para el lado izquierdo. A continuación posicione el asiento (16) en el soporte asiento,
atorníllelo con los tornillos (32) junto con las arandelas planas (34).
On the right end of shaft (14) fit washer (18), roller (17) washer (18) and (24), as shown in the diagram, and secure
using screw (28).
Now go through the same procedure for the left side.
Next, position the seat pad (16) on the seat support and secure it using hex bolt (32) and flat washers (34).
Positionner la rondelle (18), le rouleau (17), les rondelles (18) et (24) dans l’axe de gauche (14) comme indiqué sur
la figure ci-jointe et visser avec la vis (28).
Procéder de même pour le côté droit.
Puis, positionner le siège (16) sur le support de siège et le fixer en utilisant les vis (32) et les rondelles plates (34).
Schieben Sie die Unterlegscheibe (18), die Rolle (17), die Unterlegscheiben (18) und (32) auf die Welle (14) (vgl.
Abbildung) und befestigen Sie sie mit der Schraube (28).
Nehmen Sie dann die gleiche Montage auf der rechten Seite vor.
Positionieren Sie dann den Sitz (16) auf der Sitzunterstützung und schrauben Sie ihn mit den Schrauben (32) und
den flachen Unterlegscheiben (34) fest.
MUY IMPORTANTE: Una vez realizado el montaje, compruebe que todos los tornillos que han sido
montados en esta maquina, están fuertemente apretados.
VERY IMPORTANT: After assembling the unit, check that all of the screws have been fitted to the
machine and that they are tightened securely.
TRÈS IMPORTANT : Une fois le montage effectué, vérifier que toutes les vis ont été positionnées et
qu’elles sont correctement serrées.
SEHR WICHTIG: Vergewissern Sie sich nach der Montage, dass alle Schrauben des Geräts eingesetzt
und gut festgezogen wurden.

19
PL150
