Bicker UPSI-2403 User manual

Benutzerhandbuch / User’s Manual | UPSI-2403
Deutsch English
UPSI-2403 24 V / 6 A

Benutzerhandbuch UPSI-2403
2
Deutsch

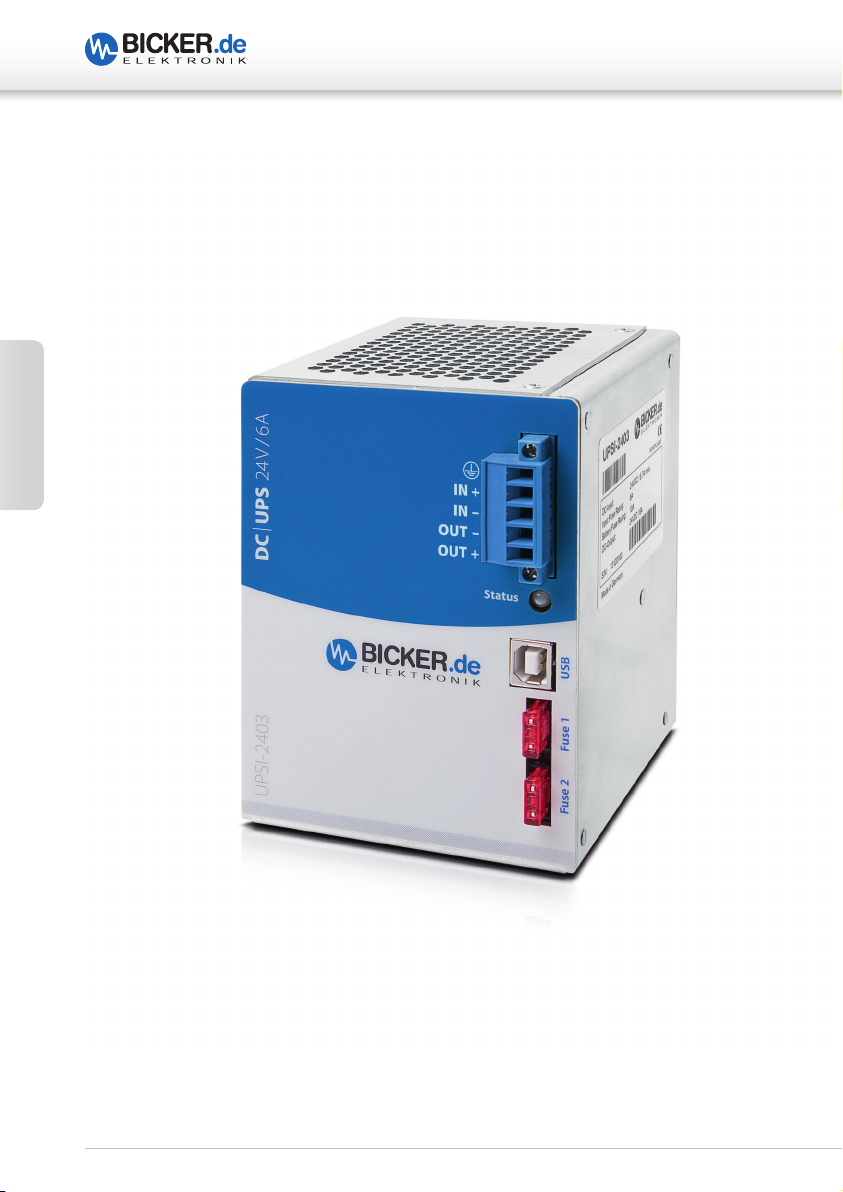

UPSI-2403
DC-USV-System

Benutzerhandbuch UPSI-2403
3
Deutsch
1 Allgemeines und Sicherheitshinweise .............................. 5
1.1 Lieferumfang ........................................................................................ 5
1.2 Optional erhältliches Zubehör .................................................. 5
2 Technische Daten.................................................................. 6
3 Funktionsprinzip ................................................................... 8
3.1 Netz-Betrieb .......................................................................................... 8
3.2 Batterie-Betrieb ................................................................................... 8
4 LED-Anzeige ............................................................................ 9
5 Montage und Inbetriebnahme ......................................... 10
5.1 DC-Stecker .......................................................................................... 11
5.2 USB-Schnittstelle (Standard B) ............................................... 11
5.3 Befehlssätze ........................................................................................ 11
6 FAQ / Fehlerbehebung .................................................... 12

Benutzerhandbuch UPSI-2403
4
Deutsch
Kontinuierliche Überwachung der Batteriekapazität
Software „UPSI | Control Center“ unter www.bicker.de verfügbar
Batterie-Kapazitäts- und Lifetime-Anzeige
Abschaltung auch bequem über Timerfunktion möglich
Shutdown-Unterdrückung während der Startphase
Überlast- und Kurzschluss-Schutz am Ausgang
Automatischer Neustart durch Reboot-Funktion
Lastsensor verhindert ungewollte Entladung
Batterielader vor Übertemperatur geschützt
USB-Schnittstelle on Board
„Batterie defekt“-Anzeige
Ihre Vorteile auf einen Blick

Benutzerhandbuch UPSI-2403
5
Deutsch
1 Allgemeines und Hinweise
Herzlichen Glückwunsch zu Ihrer neuen UPSI-2403!
Dieses Handbuch soll Sie mit den Komponenten und Eigenschaften der DC-USV
UPSI-2403 vertraut machen. Wir haben alle Sorgfalt walten lassen, um in diesem
Handbuch vollständige und genaue Informationen über unser Produkt zu liefern. Für
möglicherweise vorhandene Fehler kann jedoch keine Haftung übernommen werden.
Hinweise auf vorhandene Fehler, Verbesserungsvorschläge und Kritik nehmen wir dank-
bar entgegen.
Sicherheitshinweise
Die Installation und Inbetriebnahme darf nur von entsprechend qualifiziertem
Fachpersonal durchgeführt werden.
Dabei sind die jeweiligen Vorschriften einzuhalten!
Alle Anschluss-Leitungen müssen entsprechend dem Eingangsstrom der UPSI-2403
(6,7 A) dimensioniert und abgesichert werden.
Der empfohlene Querschnitt für die Anschluss-Leitungen ist 1,5 mm2.
Bei Verpolung kann die USV und die angeschlossene Last Schaden nehmen.
Auf ausreichende Konvektion ist zu achten!
Die Lebensdauer der Batterien beträgt bei +20 °C 4…5 Jahre und halbiert sich
um je 10 °C Temperaturerhöhung nach EUROBAT! Die Gebrauchsdauer ist auch
abhängig von der Temperatur, der Entladetiefe und der Anzahl der Ladezyklen.
Bei Einlagerung muss die USV nach 6 Monaten nachgeladen werden.
Um den Eigenverbrauch bei Lagerung zu minimieren, müssen die Sicherungen
gezogen werden.
1.1 Lieferumfang
DC-USV UPSI-2403 mit eingebauten 12 V / 1,3 Ah Batterien
Anschluss-Steckverbinder, Metz Connect, 5-polig
2 Sicherungen 10 A Mini®Fuse
1.2 Optional erhältliches Zubehör
USB-Kabel 2.0 / A-/B-Stecker / 500 mm (Artikel-Nummer CB-USB01)

Benutzerhandbuch UPSI-2403
6
Deutsch
2 Technische Daten der DC-USV UPSI-2403
Technische Daten
Eingangsspannung 24 V DC (22,5…28 V)
Eingangsstrom 6,7 A max.
Ausgangsspannung Im Normalbetrieb: ca. 0,5 V unterhalb der Eingangsspannung
Im Batteriebetrieb: ca. 29…19 V DC
Ausgangsstrom 6 A max.
Batterieladestrom 0,65 A max. (interner Batterielader)
Ladeverfahren UI-Kennlinie, temperaturgeführt
Schutzfunktionen Tiefentlade-Schutz: 19 V DC ±2 %
Überlast-Schutz am Ausgang: 9 A für 2 Sekunden, Abschaltung
Kurzschluss-Schutz: Abschaltung via µC
Umschaltschwellen Netz / Batterie 20 V DC ±2 %, Batterie / Netz 22 V DC ±2 %
Schnittstelle USB (Standard B)
Batterietyp Eingebaute Blei-Gel-Batterie, wartungsfrei, 1,3 Ah
Sicherheit / EMV CE
Temperatur Betrieb: 0…+40 °C / Lagerung: -10…+40 °C
Luftfeuchtigkeit Betrieb: 10…85 % RH, nicht kondensierend
Lagerung: 10…90 % RH, nicht kondensierend
Abmessungen (B x T x H) 90 x 100 x 121 ±0,5 mm
Gewicht (netto) 2 kg
Produktspezifische Angaben
LED-Anzeige 3-Farben-LED für „Power ok” (grün), „Power Fail” (orange),
„Battery low” (rot/orange blinkend) und „Batterie defekt”
(rot/grün blinkend); Kurzschluss am Ausgang/Überlast (rot)
Batterieüberwachung Batterietest erfolgt im Normalbetrieb ca. alle 10 Minuten,
bei Meldung „Batterie defekt“ blinkt die LED rot/grün
Eigenverbrauch Ca. 80 mA
Shutdown-Unterdrückung Das Shutdown-Signal wird in der Startphase des Systems für ca. 2 Min.
unterdrückt, da bei einer Schnittstellenprüfung von Windows® und einem
eventuell zeitgleichen Netzausfall das Modul abschalten würde.
Diese Unterdrückung ist nur beim ersten Einschalten des Moduls aktiv!
Reboot-Funktion Kehrt während eines Netzausfalls und der schon eingeleiteten Shut-
down-Phase von Windows® die Netzspannung wieder zurück, so
„hängt” das Betriebssystem mit der Meldung „Sie können den PC
jetzt ausschalten“. Die Reboot-Funktion hingegen schaltet das System
nach erfolgtem Shutdown aus und nach ca. 10 Sek. wieder ein.
Überbrückungszeit Ca. 33 Min bei 1 A / ca. 9 Min bei 3 A / ca. 3,5 Min bei 5 A
(gemessen bei +20 °C)
Die Lebensdauer der Akkus beträgt bei +20 °C ca. 4…5 Jahre und halbiert sich um je 10 °C Temperaturerhöhung nach EUROBAT.

Benutzerhandbuch UPSI-2403
7
Deutsch
Softwarespezifische Angaben
USV-Software „UPSI Control Center“ (ab Windows® XP)
zum Download unter www.bicker.de
Shutdownerkennung Via USV-Software „UPSI Control Center“
Lastsensor Via USV-Software „UPSI Control Center“ einstellbar
Timerfunktion Via USV-Software „UPSI Control Center“ einstellbar
in 2 Minutenschritten von 2…20 Min.
Zeichnung UPSI-2403
UPSI-2403
Status
Fuse 1Fuse 2 USB
DC | UPS 24 V / 6A
IN +
IN –
OUT –
OUT +
90 mm
121 mm
100 mm
100 mm
90 mm
9 mm
6 mm
7 mm
Toleranz ±0,5 mm
Sicherungen
2x Mini®Fuse 10A

Benutzerhandbuch UPSI-2403
8
Deutsch
3 Funktionsprinzip
Bei einem Ausfall der Netzversorgung versorgt die DC-USV UPSI-2403 den angeschlos-
senen Verbraucher mit einer DC-Spannung aus dem internen Batteriepack. Über die LED-
Anzeige wird der Status optisch angezeigt. Per USB-Schnittstelle können die Sensorwerte
an einen angeschlossenen PC gemeldet bzw. Betriebsparameter eingestellt werden.
3.1 Netz-Betrieb
Im Netz-Betrieb liefert eine vorgeschaltete Spannungsquelle 24 VDC. Diese Spannung
abzüglich ca. 0,5 V DC liegt direkt am Verbraucher (z. B. PC) an. Der interne Batteriepack
wird von der UPSI-2403 geladen. Die LED leuchtet grün und über die USB-Schnittstelle
wird „Power ok“ signalisiert . Etwa alle 10 Minuten wird ein Batterietest durchgeführt. Bei
defektem Batteriepack oder Leitungsbruch blinkt die LED rot/grün.
3.2 Batterie-Betrieb
Sinkt die Versorgungsspannung am Eingang der DC-USV UPSI-2403 unter die Umschalt-
spannungsschwelle, übernimmt die UPSI-2403 die Versorgung der angeschlossenen
Verbraucher. Die LED leuchtet orange und über die USB-Schnittstelle wird „Power Fail“
signalisiert. Lässt die Kapazität des internen Batteriepacks nach, so wird dies über die USV-
Software „UPSI | Control Center“ angezeigt. Fällt die Batteriespannung unter 21 V, blinkt
die LED rot/orange.
Quelle: z. B. AC/DC-Netzteil
AC
DC
DC-USV
UPSI-2403
Verbraucher
(PC)
USB-Schnittstelle

Benutzerhandbuch UPSI-2403
9
Deutsch
4 LED-Anzeige
Power ok
Die LED leuchtet grün, solange eine Eingangsspannung (>20 V DC)
vorhanden ist.
Power fail (Netzausfall)
Die LED leuchtet orange, sobald die DC-USV UPSI-2403
in den Batterie-Betrieb schaltet (Eingangsspannung <20 V DC).
Battery low (Batterie schwach)
Die LED blinkt im Batterie-Betrieb rot/orange, wenn die Kapazität des
internen Batteriepacks abnimmt (Batteriespannung sinkt auf <21 V).
Battery fail (Batterie defekt)
Die LED blinkt rot/grün, wenn
der interne Batteriepack tief entladen oder defekt ist.
die Batteriezuleitung oder Sicherung defekt ist.
Kurzschluss am Ausgang
Kurzschluss bzw. Überlast am Ausgang beseitigen.
USV kann durch Netztrennung wieder neu gestartet werden.
LED-Anzeigen bei Umschaltung in den USV-Betrieb und Absenkung der
Eingangsspannung auf 20 V…17 V
Rot blinkend
Die LED blinkt rot, wenn die USV wegen einer defekten Batterie, Batteriesicherung
oder nicht angeschlossener Batterie abschaltet.
Grün blinkend
Die LED blinkt grün, wenn die USV einen Neustart ausführt und die Eingangs-
spannung < 20 V ist.

Benutzerhandbuch UPSI-2403
10
Deutsch
5 Montage und Inbetriebnahme

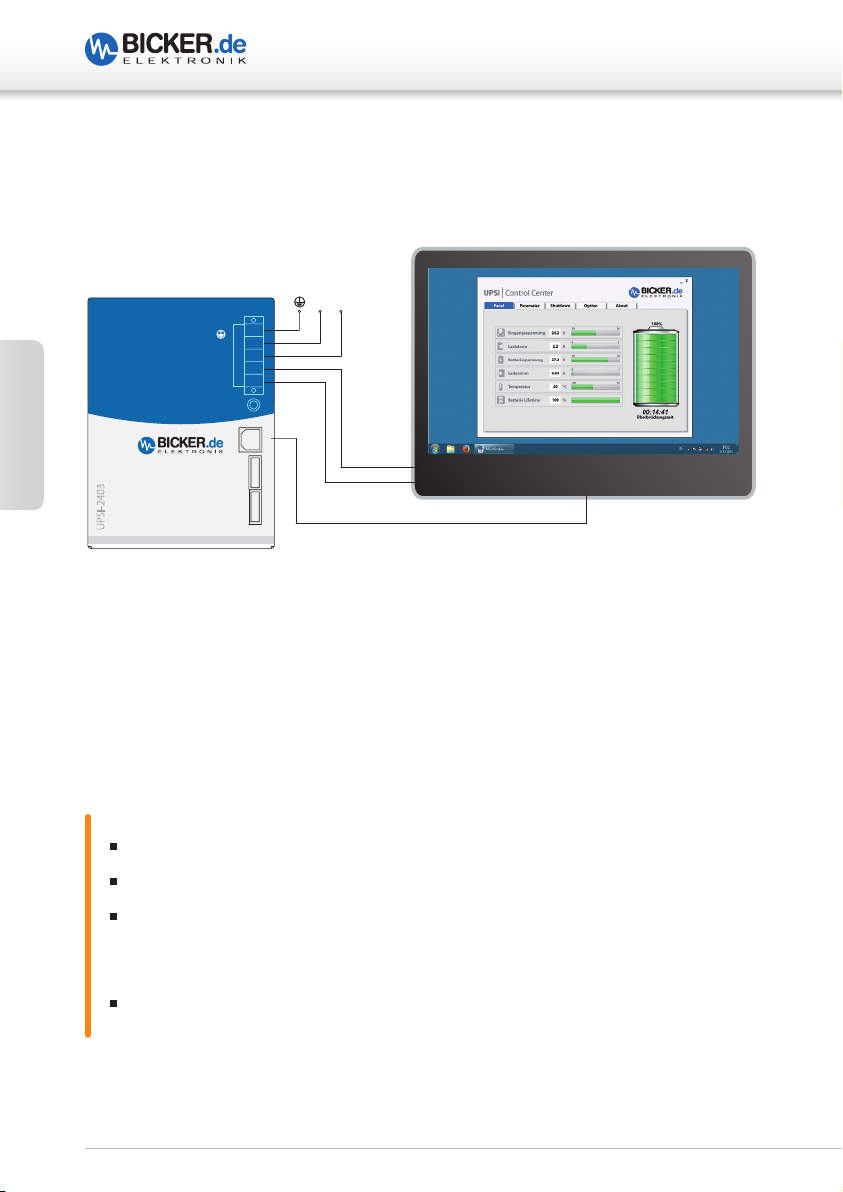

Anschlussbild UPSI-2403
Hinweise
Die Einbaulage der DC-USV UPSI-2403 ist waagrecht.
Es ist sicherzustellen, dass im Betrieb eine ausreichende Konvektion erfolgt.
Alle Anschluss-Leitungen müssen entsprechend dem Eingangsstrom der UPSI-2403
(6,7 A) dimensioniert und abgesichert werden. Der empfohlene Querschnitt für die
Anschluss-Leitungen ist 1,5 mm2 .
Vor dem Einschalten ist die ordnungsgemäße Verkabelung sicherzustellen. Beide
Batterie-Sicherungen (10 A Mini®Fuse) müssen gesteckt sein.
UPSI-2403
Status
Fuse 1Fuse 2 USB
DC | UPS 24 V / 6A
IN +
IN –
OUT –
OUT + 1
2
3
4
5
IN+
GND
IN+ USB
IN -
UPSI | Control Center
Die USV-Management-Software steht
zum Download unter www.bicker.de
bereit und informiert Sie neben den
aktuellen Betriebsparametern zusätzlich
über die zu erwartende „Batterie Lifetime“.
UPSI-2403
DC-USV-System
24 VDC / 6 A

Benutzerhandbuch UPSI-2403
11
Deutsch
5.1 DC-Stecker: Anschluss Ein- und Ausgang
Typ: RP01605VHLF Metz Connect 2,5 mm2
5 Erde
4 Eingang (+)
3 Eingang (–)
2 Ausgang (–)
1 Ausgang (+)
5.2 USB-Schnittstelle (Standard B)
Über die USB-Schnittstelle erfolgt die Abfrage der Sensorwerte, das Setzen der Parameter
und mögliche Firmware-Updates.
PIN
1 USB +
2 USB D –
3 USB D +
4 USB –
5.3 Befehlssätze
Das Auslesen von Sensorwerten und das Setzen von Parametern ist ebenfalls über
Befehlssätze möglich. Weitere Informationen erhalten Sie auf Anfrage.
Die Ausgangsspannung folgt der ange-
schlossenen Eingangs spannung abzüg-
lich ca. 0,5 V DC. Der Anschluss-Steck ver-
binder (5-polig) ist im Lieferumfang der
DC-USV UPSI-2403 enthalten.
IN +
IN –
OUT –
OUT+ 1
2
3
4
5

Benutzerhandbuch UPSI-2403
12
Deutsch
6 FAQ / Fehlerbehebung
Einsatz ohne UPSI | Control Center
Der Einsatz der UPSI-2403 kann ohne „UPSI | Control Center“ erfolgen. Hierzu
müssen die gewünschten Parameter im Vorfeld über das „UPSI | Control Center“
eingestellt werden.
PC „stürzt“ im USV-Betrieb ab
Leitungsbruch oder Sicherungsdefekt auf der Batterieseite
Lastsensor in USV-Software „UPSI | Control Center“ nicht korrekt eingestellt
Batteriepack hat nicht genügend Kapazität oder ist entladen
Battery fail (Batterie defekt)
Die LED blinkt rot/grün, wenn
der interne Batteriepack tief entladen oder defekt ist.
die Batteriezuleitung oder Sicherung defekt ist.
Weitere Anzeige-Schemen siehe Seite 9.
Die UPSI-2403 schaltet in Verbindung mit „UPSI | Control Center“ nicht ab.
Im Menü „Shutdown“ ist das Häckchen bei „Herunterfahren bei
Netzausfall nach“ oder „Herunterfahren bei Batteriekapazität“ nicht gesetzt.
Im Menü „Shutdown“ sind die Werte zu hoch/niedrig eingestellt.
Batterie wird nicht voll geladen
Batteriepack defekt
Keine Funktion
Eingangsspannung verpolt? >> Interne Eingangssicherung defekt.
>> Kontaktieren Sie unseren Service!
Vorgeschaltete Eingangssicherung defekt? >> Eingangssicherung erneuern
Der Überspannungsschutz am Eingang (ab 30 V DC) hat angesprochen.
Die interne Supressor-Diode schließt kurz und die interne Eingangssicherung löst
aus. Dabei geht die UPSI-2403 in Batterie-Betrieb. >> Kontaktieren Sie unseren Service!

Benutzerhandbuch UPSI-2403
13
Deutsch
Notizen

14
English
User’s Manual UPSI-2403
UPSI-2403
DC UPS System

15
English
User’s Manual UPSI-2403
1 General Information and Safety Warnings .................... 17
1.1 Contents of Delivery ..................................................................... 17
1.2 Optional Accessories .................................................................... 17
2 Technical Data ..................................................................... 18
3 Functional Description ...................................................... 20
3.1 Mains operation mode ............................................................... 20
3.2 Battery operation mode ............................................................. 20
4 LED Display ...........................................................................21
5 Installation and Start up .................................................... 22
5.1 DC Connector ................................................................................... 23
5.2 USB interface (Standard B) ........................................................ 23
5.3 Instruction sets ................................................................................. 23
6 FAQ / Troubleshooting .................................................... 24

16
English
User’s Manual UPSI-2403
Continuous monitoring of battery capacitance
Software „UPSI | Control Center“ available at www.bicker.de
Battery capacity and lifetime display
Comfortable switch-off via timer function also possible
Shutdown suppression during start-up
Output with overload and short-circuit protections
Battery charger protected against overtemperature
Reboot function for automatic restart
Load sensor prevents undesirable discharge
USB interface on board
„Battery defect“ display
Your advantages at a glance

17
English
User’s Manual UPSI-2403
1 General Information and Safety Warnings
Congratulations for choosing the UPSI-2403!
This manual explains the components and properties of the DC UPS UPSI-2403. All infor-
mation contained in this manual has been revised thoroughly to ensure accuracy and
completeness. Yet Bicker Electronic accepts no liability for any omissions or faults. We will
appreciate any notifications regarding faults, suggestions for improvements and criticism.
Safety Warnings
Installation and connection must only be carried out by qualified personnel.
The relevant rules of electrical engineering must be observed!
All connector cables must be dimensioned for the input current of the
UPSI-2403 (6.7 A) and an according additional protection must be provided and
fused. The recommended cross section for the connector cables is 1.5 mm2.
A polarity reversal can damage the UPS as well as the connected load.
Make sure sufficient convection is possible!
The service life of the batteries is app. 4…5 years at +20 °C and will decrease by half
with each temperature increase of 10 °C according to EUROBAT! The service life
depends also on temperature, discharge depth an the numbers of loading cycles.
During storage the UPS must be charged at least every 6 months.
To minimize the power consumption during storage, the fuses
must be removed.
1.1 Contents of Delivery
DC UPS UPSI-2403 with equipped 12 V / 1.3 Ah batteries
Pin-and-socket connector, Metz Connect, 5-pole
2 fuses 10 A Mini®Fuse
1.2 Optional Accessories
USB cable 2.0 / A/B connector / 500 mm (Article No. CB-USB01)

18
English
User’s Manual UPSI-2403
2 Technical Data of the DC UPS UPSI-2403
Technical data
Input voltage 24 V DC (22.5…28 V)
Input current 6.7 A max.
Output voltage In normal mode: app. 0.5 V below input voltage
In battery mode: app. 29…19 V DC
Output current 6 A max.
Battery charge current 0.65 A max. (internal battery charger)
Charging method UI characteristic, with temperature regulation
Protection Deep dircharge protection: 19 V DC ±2 %
Overload protection at output: 9 A for 2 seconds, switch off
Short-circuit protection: Switch off via µC
Transfer time / limits Mains / battery 20 V DC ±2 %, batteriy / mains 22 V DC ±2 %
Interface USB (Standard B)
Type of battery Equipped lead-gel-battery, maintenance-free, 1.3 Ah
Safety / EMC CE
Temperature Operating: 0…+40 °C / Storage: -10…+40 °C
Humidity Operating: 10…85 % RH, non-condensing
Storage: 10…90 % RH, non-condensing
Dimensions (W x D x H) 90 x 100 x 121 ±0.5 mm
Weight (net) 2 kg
Product specific data
LED display 3-colour-LED for „Power ok” (green), „Power Fail” (orange),
„Battery low” (red/orange flashing) and „Battery defect”
(red/green flashing), short circuit at output/overload (red)
Battery monitoring Battery test is carried out in normal mode approx every 10 minutes,
in case of “Battery defect“ notification the LED flashes red/green
Power consumption App. 80 mA
Shutdown-suppression During system start-up the shutdown signal is suppressed for app. 2 min.,
because any interface testing of Windows and a simultaneous power
failure would switch off the module. This suppression is only active when
the module is switched on the first time!
Reboot function If power fails and then returns during the shutdown mode of Windows®,
the operating system will ‚lock‘ with the message „Your PC is now safe“.
The reboot function restarts the system after about 10 seconds.
Back up time App. 33 min at 1 A / app. 9 min at 3 A / app. 3.5 min at 5 A
(measured at +20 °C)
The service life of the batteries is app. 4…5 years at +20 °C and will decrease by half with each temperature increase of 10 °C according
to EUROBAT.

19
English
User’s Manual UPSI-2403
Software specific data
UPS software „UPSI Control Center“ (Windows® XP or higher)
to download at www.bicker.de
Shutdown detection Via UPS Software „UPSI Control Center“
Load sensor Adjustable via UPS software „UPSI Control Center“
Timer function Adjustable via UPS software „UPSI Control Center“
in 2 minutes-step from 2…20 min
Drawing UPSI-2403
UPSI-2403
Status
Fuse 1Fuse 2 USB
DC | UPS 24 V / 6A
IN +
IN –
OUT –
OUT +
90 mm
121 mm
100 mm
100 mm
90 mm
9 mm
6 mm
7 mm
Tolerance ±0.5 mm
Fuses
2x Mini®Fuse 10A

20
English
User’s Manual UPSI-2403
3 Functional Description
In case of a mains voltage failure the DC UPS UPSI-2403 supplies the connected
consumer load with DC voltage from the internal battery pack. Via LED display the
status is visualised. Via USB interface signals can be transfered to a connected PC and
operational parameters can be set.
3.1 Mains operation mode
In mains mode a voltage source at the input line supplies 24 V DC. This voltage minus
app. 0.5 V DC is provided directly at the consumer load (e. g. PC). The internal battery
pack is charged by the UPSI-2403. The LED is green and the USB interface signalises
“Power ok“. App. every 10 minutes a battery test is performed. In case of a defective
battery pack or a cable brake, the LED flashes red/green.
3.2 Battery operation mode
If the supply voltage drops below the switch-over threshold at the input of the
DC UPS, the UPSI-2403 takes over the supply of the connected consumer loads.
The LED is orange and the USB interface signalises “Power Fail“. When the capa-
citance of the internal battery pack decreases the UPS management software
„UPSI | Control Center“ displays this information. When battery voltage dropping
under 21 V the LED flashes red/orange.
Source: e. g. AC/DC power supply
AC
DC
DC UPS
UPSI-2403
Consumer
load (PC)
USB Interface
