Bieffe MAGIC VAPOR RA User manual

MAGIC VAPOR RA
MAGIC VAPOR RA COD. BF009RA
MAGIC CAR COD. BF009CAR
MANUALE USO E MANUTENZIONE
VIDEO ASSISTENZA VIDEO PRODOTTI
Biee è promotore dell’iniziava
PERCHÉ BUTTARE?®
che incenva il ricondizionamento come
alternava al consumo
Generatore di vapore per pulizia a ricarica
automaca
USE AND MAINTENANCE MANUAL
Steam generator for cleaning with automac
relling system
Biee is promoter of the iniave
PERCHÉ BUTTARE?® (Why throwing
away?) that encourages recondioning
as alternave to consumpon
TECHNICAL ASSISTANCE VIDEOS PRODUCTS VIDEOS

3
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
1. CONTENUTO DELL’IMBALLO
Le macchine MAGIC VAPOR RA e MAGIC CAR, insieme agli accessori di serie, vengono imballate
e spedite in un unico collo di cartone. Al ricevimento della merce, controllare che il collo sia
integro e non deteriorato, e vericare che l’echea-prodoo a lato del cartone e il contenuto
qualitavo e quantavo dell’imballo corrispondano con quanto indicato nella bolla di accom-
pagnamento.
Contenuto dell’imballo MAGIC VAPOR RA cod. BF009RA:
n.1 Corpo macchina con ruote piccole
n.9 Accessori standard
n.1 Manuale d’uso
Contenuto dell’imballo MAGIC CAR cod. BF009CAR:
n.1 Corpo macchina con ruote grandi
n.4 Accessori standard
n.1 Manuale d’uso
In caso di mancata corrispondenza, è necessario comunicarlo immediatamente a Biee srl. Per
qualsiasi contao con Biee srl, con i suoi Centri di Assistenza o Rivenditori, citare sempre il
po di macchina, il numero di matricola (es. Mod MAGIC VAPOR RA cod.BF009RA n.matricola…)
applicata sul retro della macchina.
"MAGIC VAPOR RA" ACCESSORI STANDARD INCLUSI
MGK01NW MGK02N (X2)
IMPUGNATURA VAPORE
2MT
PROLUNGA VAPORE (2 pz)
MGK03N MGK04N
RACCORDO SPAZZOLE
VAPORE
LANCIA VAPORE
MGK05N MGK06N
TERGIVETRO VAPORE SPAZZOLA TRIANGOLARE
VAPORE
MGK07N MGLND
SPAZZOLA RETTANGOLA-
RE VAPORE
SPAZZOLINO D28MM
SETOLE NYLON
ISTRUZIONI ORIGINALI

4
MAGIC VAPOR RA / MAGIC CAR
ITALIANO

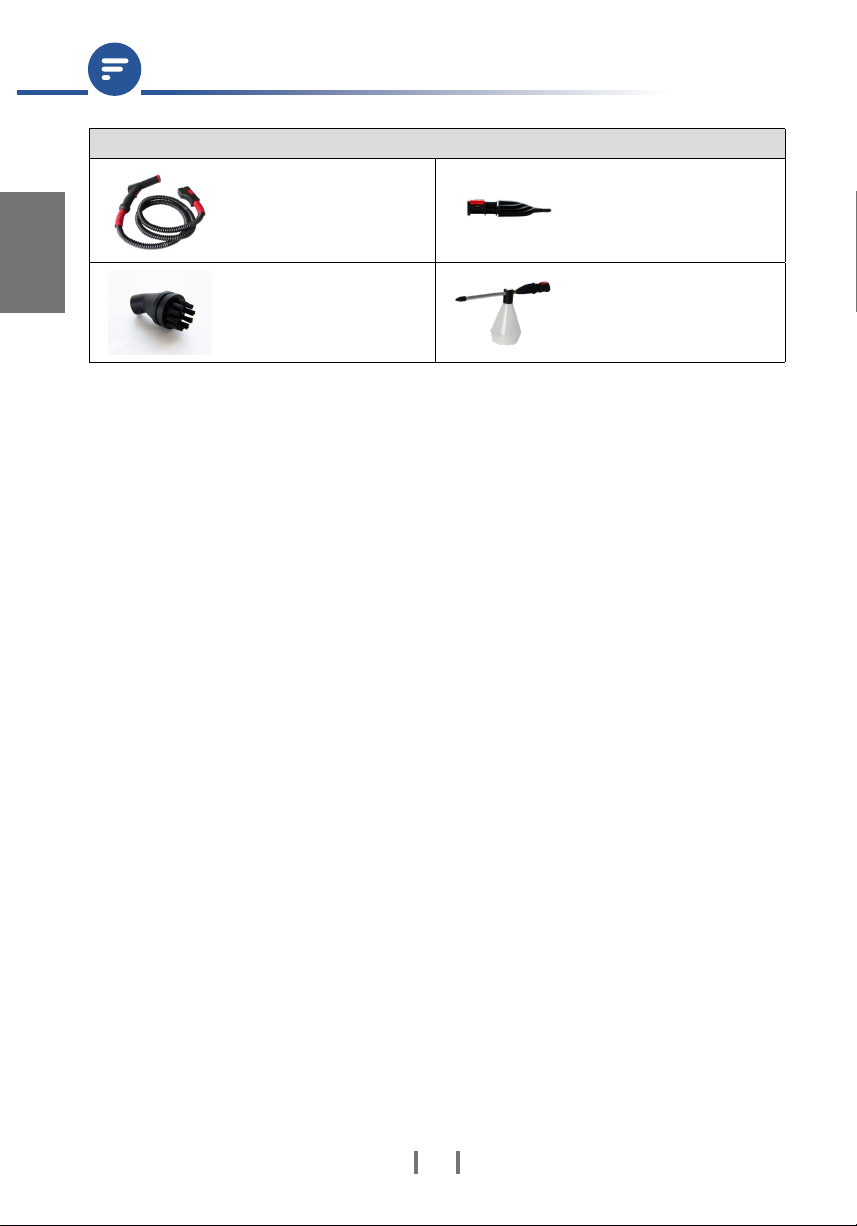

"MAGIC CAR" ACCESSORI STANDARD INCLUSI
MGK01NW MGK04N
IMPUGNATURA VAPORE
2MT
LANCIA VAPORE
MGLND CVK36N
SPAZZOLINO D28MM
SETOLE NYLON
NEBULIZZATORE A
VAPORE

5
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
2. ISTRUZIONI OPERATIVE E PER LA SICUREZZA
ATTENZIONE: Vi inviamo a leggere con aenzione tue le av-
vertenze e le istruzioni incluse nel presente manuale relave
alla sicurezza ed al funzionamento dell’apparecchio prima del
suo ulizzo. CONSERVARE IL PRESENTE MANUALE IN VISTA DI
CONSULTAZIONI FUTURE
1. Questo apparecchio è desnato solo ed esclusivamente all’uso
per il quale è stato concepito ed il costruore non può essere
ritenuto responsabile per eventuali danni determina di un
uso improprio.
2. L’uso conforme del macchinario è unicamente quello descrio
nel presente manuale di istruzioni.
3. Dopo aver eliminato l’imballaggio assicurarsi che il prodoo
non sia danneggiato. Eventuali danni devono essere immedia-
tamente segnala al rivenditore.
4. Questo apparecchio non è desnato all’impiego in ambien
esterni e/o in ambien a rischio di congelamento.
5. L’apparecchiatura deve essere ulizzata e riposta su supercie
piana e stabile.
6. Prima di ulizzare l‘apparecchio, controllare che non vi siano
danni visibili. Non meere mai in funzione l’apparecchio se
danneggiato e/o se si notano delle perdite di acqua e/o se
lo stesso è caduto a terra: nel caso è necessario indirizzarlo
presso l’apposito centro di assistenza in quanto potrebbe venir
meno la sicurezza dell’uso ed essere fonte di pericolo.
7. Questo apparecchio non deve essere ulizzato da bambini
o da persone che non siano in grado di comprendere i rischi
connessi all’ulizzo dello stesso.
8. Non lasciare l’apparecchio incustodito quando bambini e/o
persone che non sono in grado di comprenderne i rischi e/o
animali si trovano nei pressi dallo stesso.

6
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
9. Impedire l’uso dell’imballaggio e di sue par da parte di bam-
bini e/o persone che non sono in grado di comprenderne
i rischi e/o animali in quanto potenziali fon di pericolo di
soocamento.
10. Non lasciare il macchinario inulmente alimentato perché può
diventare fonte di pericolo ma, una volta ulmatone l’uso,
spegnere gli interruori e staccare la spina.
11. Collegare il macchinario a prese eleriche compabili con la
spina in dotazione, accertandosi che la stessa sia in buono
stato. Ulizzare, in caso di necessità, solo spine e/o prolun-
ghe eleriche appositamente ammesse e contrassegnate da
marchio CE in base alle direve europee e/o opportunamente
dimensionate e con impianto di messa a terra.
12. Qualsiasi po di manipolazione e/o di pulizia deve essere ese-
guita a macchinario spento e rareddato con la spina del cavo
di alimentazione staccata dalla presa di corrente.
13. Ulizzare esclusivamente pezzi di ricambio ed accessori origi-
nali.
14. Far eseguire installazione, manutenzione, riparazione solo da
personale qualicato e autorizzato dal fabbricante.
15. Prima di collegare l’apparecchio assicurarsi che la tensione di
rete corrisponda ai da riporta sull’echea applicata sul
macchinario; se non si è cer del po di corrente del proprio
impianto elerico, contaare personale specializzato.
16. L’impianto elerico al quale la macchina deve essere allaccia-
ta deve essere munito di interruore dierenziale (impianto
salvavita) e di conduore di protezione (messa a terra) ob-
bligatori a termini di legge. Assicurarsi che ques requisi
fondamentali per la sicurezza siano presen ed, in caso di
dubbio, far controllare l’impianto da un tecnico specializzato.
Il fabbricante declina ogni responsabilità per eventuali danni
a persone e/o a cose derivan dall’assenza o dal malfunzio-

7
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
namento dell’interruore dierenziale e/o del conduore di
protezione.
17. Il funzionamento sicuro della macchina è garanto solo se vie-
ne allacciata alla rete elerica pubblica, con una spina a 3 poli
(non con un allacciamento sso). Una volta allacciata alla rete,
la presa deve rimanere accessibile in modo da poter essere
staccata in caso di necessità.
18. I da di allacciamento (protezione, frequenza e tensione) in-
dica sulla targhea presente nella macchina, devono assolu-
tamente corrispondere a quelli della rete elerica alla quale
si collegherà la macchina anché questa non subisca danneg-
giamen. In caso di dubbi rivolgersi a un tecnico qualicato.
19. È importante sostuire il cavo di alimentazione con un cavo
dello stesso po (disponibile presso l’assistenza tecnica auto-
rizzata) non appena presen segni di danneggiamento anche
lieve. La sostuzione può essere eseguita solo dal personale
autorizzato o dall’assistenza tecnica autorizzata dal fabbrican-
te.
20. Il tappo/valvola di sicurezza va sostuito ogni 3 anni dalla pri-
ma accensione.
21. Con alcune delle nostre apparecchiature, è possibile anche
erogare detergente. Si raccomanda, in ques macchinari, di
non versare detergen schiumogeni all’interno del serbatoio
dedicato, in quanto la schiuma potrebbe entrare direamente
nel motore di aspirazione e causarne la roura.
22. In tu i modelli, non versare detergen, sostanze chimiche,
acidi, solven, sostanze corrosive, tossiche, profumi, ecc.
all’interno della caldaia, ma ulizzare esclusivamente acqua,
assicurandosi di aver prima staccato l’apparecchio dalla fonte
di alimentazione elerica.
23. Non usare l’apparecchiatura per aspirare polveri o liquidi cor-
rosivi (acidi o basici), inammabili e/o esplosivi.

8
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
24. Non lavare l’apparecchiatura con ge d’acqua, non immerge-
re in acqua ma ulizzare esclusivamente un panno umido ad
apparecchio scollegato e rareddato. Non ulizzare detergen
di alcun po.
25. Non toccare mai l’apparecchio collegato al cavo di alimenta-
zione con mani umide o bagnate e/o a piedi scalzi.
26. Non ulizzare l’apparecchio vicino ad acqua (lavandini, piscine,
vasche da bagno, recipien, ecc.) o in luoghi in cui può essere
sussistente pericolo di esplosione o in presenza di sostanze
tossiche e/o inammabili.
27. Non dirigere eventuali ge di vapore verso persone e/o ani-
mali, apparecchiature eleriche e/o eleroniche collegate a
rete elerica.
28. Non spingere o rare l’apparecchiatura dal fusto inox. Per spo-
stare la macchina ulizzare l’apposito maniglione.
29. Non rare il tubo della pistola vapore/acqua per spostare la
macchina.
30. Qualsiasi intervento di manutenzione, riparazione, pulizia
deve essere eeuato a macchina fredda con pressione
“zero”.
31. Al termine di ogni sessione di lavoro svuotare e pulire il fusto
inox di raccolta sporco dopo aver scollegato l’apparecchio dal
cavo di alimentazione. È necessario eeuare lo svuotamen-
to/pulizia della caldaia almeno una volta al mese. Prima di ef-
feuare tale operazione è necessario scollegare il macchinario
dalla rete elerica, aendere il rareddamento dello stesso e
svitare delicatamente di mezzo giro la valvola di sicurezza per
togliere la eventuale pressione residua ancora presente all’in-
terno della caldaia. Solo quando non è più presente vapore
all’interno della caldaia, posizionare un contenitore alla base
del macchinario, aprire con cautela il rubineo di scarico così
da permeere la fuoriuscita dell’acqua residua. Se l’acqua non

9
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
esce controllare l’uscita non sia ostruita dal calcare. In caso
di formazione di calcare all’interno della caldaia è possibile
inserire all’interno della stessa un bicchiere di acqua miscelata
con dell’aceto. Successivamente scuotere e svuotare la caldaia
risciacquando con sola acqua. Si raccomanda di non inserire
alcun prodoo ancalcare.
32. Durante l’uso il tappo/valvola di sicurezza non deve essere
rimosso, ma al termine dell’ulizzo è necessario svitare con
cautela il tappo (di circa un giro) per togliere pressione alla
caldaia.
33. Non rimuovere mai i disposivi e le protezioni di sicurezza.
34. Prima di riempire la caldaia (nel caso di modello con ricarica
manuale) staccare la spina dalla presa di corrente. Non uliz-
zare acqua disllata o demineralizzata.
35. In caso di anomalia nel malfunzionamento (motore troppo
rumoroso, pompa non funzionante, eccessivo riscaldamento
o altri segnali sospe), spegnere la macchina, scollegare la
spina di alimentazione e consultare la sezione “RISOLUZIONE
GUASTI” del manuale.
36. In caso di lunghi periodi di inavità, disinserita la spina di
alimentazione, svuotare la caldaia e riporre la macchina in un
luogo asciuo.
37. Conservare l’imballaggio originale per l’eventuale trasporto al
servizio di assistenza tecnica autorizzata.
BIEFFE DECLINA OGNI RESPONSABILITÀ IN CASO DI DANNI
DIRETTI E/O INDIRETTI A PERSONE, COSE O ANIMALI DOVUTE
AL MANCATO RISPETTO DI TUTTE LE PRESCRIZIONI CONTENUTE
NEL PRESENTE LIBRETTO.

10
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
2.1 SMALTIMENTO APPARECCHIO
Questo prodoo BIEFFE è soggeo alla direva 2002/96/EC del Parlamento europeo e del Con-
siglio dell’Unione europea sui riu di apparecchiature eleriche ed eleroniche (RAEE): Il sim-
bolo del cesno barrato, presente sulla macchina, indica l’obbligo di non smalrla come riuto
urbano ma di consegnarla in un centro di raccolta dierenziata per apparecchiature eleriche ed
eleroniche oppure di renderla al rivenditore all’ao dell’acquisto di nuova apparecchiatura equi-
valente. La raccolta dierenziata per l’avvio successivo dell’apparecchio al riciclaggio ed allo smal-
mento compabile con le esigenze ambientali, contribuisce ad evitare ee negavi sull’am-
biente e sulla salute umana dovu alla presenza di sostanze pericolose o ad un uso improprio
delle stesse o di par di esse. Per informazioni deagliate ineren i sistemi di raccolta disponibili
rivolgersi al servizio locale di smalmento riu o presso il rivenditore. Chiunque smalsca abu-
sivamente questo prodoo è soggeo alle sanzioni previste dalla normava vigente in materia.
RAEE raccolta dierenziata,
asso sulla scatola di imballaggio.

11
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
2.2 TARGHE E PITTOGRAMMI
14
2
6
3
5
7
1. Non smalre tra i riu domesci
2. Rischio di scossa elerica
3. Rischio di usoni
4. Prestare aenzione durante l'uso
5. Controllare la presenza di messa a terra
6. Leggere le istruzioni prima dell'uso
7. Spruzzo di vapore. Non dirigere il geo verso il corpo
2.3 TARGA DI IDENTIFICAZIONE (FACSIMILE)
220-230V 50-60Hz
STEAM GENERATOR FOR CLEANING
BF009RA "MAGIC VAPOR RA"
1200W+1200W
6 bar
-
27x39x39h cm
9 kg
2020
Model:
Product type:
Voltage
Boiler power
Boiler pressure
Vacuum power
Dimensions
Weight
Strada Costa di Fagnano 3
Bieffe srl
61122 Pesaro (PU) Italy
[phone] | info@bieffeitalia.it
Made in Italy

12
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
Alimentazione 220/240V – 50/60 Hz
Caldaia 2,4 Lt
Potenza caldaia 1200W+1200W
Pressione vapore 6 BAR
Temp. vapore in caldaia 165°C
Produvità (g/min) 48
Dimensioni 27x39xh39 cm
Peso (senza accessori) 9 kg
Peso (con accessori) 11 kg
4. DATI TECNICI
3. CONDIZIONI DI GARANZIA
L’apparecchio acquistato è coperto da garanzia legale dalla data di acquisto per dife di con-
formità presen al momento della consegna del macchinario. Se l’acquirente è da considerarsi
quale consumatore ai sensi della normava vigente, la garanzia sarà estesa per un periodo di
24 mesi dall’acquisto. Per coloro che acquisiscono i macchinari tramite parta IVA il prodoo
è garanto un anno per dife già presen dalla data di acquisto. La presente garanzia è valida
nei Paesi che hanno recepito la direva Europea 99/44/CE, per gli altri valgono le normave vi-
gen in tema di garanzia. Per oenere tale intervento in garanzia la data di acquisto deve essere
comprovata da un documento valido agli ee scali rilasciato dal venditore ed in difeo di tale
allegazione gli interven saranno eeua a carico dell’acquirente. Il macchinario dovrà essere
fao pervenire, nell’imballo originale, a cura dell’utente presso un centro di assistenza tecnica o
rivenditore autorizzato dal costruore. La garanzia non si applica qualora:
1. I guas derivino da caso fortuito o da fao imputabile a terzi o siano causa dal Cliente;
2. I dife o danni siano sta provoca dal trasporto;
3. Ci si riferisca a par danneggiate dal consumo e sooposte a normale usura (ad es. par
verniciate o smaltate, manopole, maniglie, par in plasca mobili ed asportabili, lampade,
par in vetro, tubi di gomma, cavi elerici esterni, motori, ventole, impugnature, guarnizio-
ni, valvole, accessori, ecc.);
4. Il macchinario sia stato installato e/o regolato in maniera erronea e/o ne sia stato fao un
uso non conforme alle indicazioni e a qualunque avvertenza o disposizione contenuta nel
presente libreo;
5. Siano presen anomalie dell’impianto elerico o insuciente portata dello stesso;
6. Vi sia stata trascuratezza e negligenza della manutenzione e/o pulizia del macchinario;
7. Vi siano state manomissioni di personale non autorizzato; uso improprio del macchinario;
ulizzo di componen non originali;
8. Vi sia stata manomissione del sigillo che impedisce l’accesso alle par interne dell’apparec-
chio;
9. Vi sia stato un ulizzo non appropriato e non conforme alle istruzioni;
10. In caso di guas e/o vizi non imputabili ad un difeo di produzione.

13
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
Il sistema è costuito da un generatore di vapore con caldaia in rame da 2,4 lt.
Nell’apparecchio è integrato un generatore di vapore con ricarica automaca.
Come tu i generatori di vapore BIEFFE la caldaia è in rame e le resistenze sono esterne alla
caldaia e non immerse nell’ acqua. Queste soluzioni tecniche permeono di eliminare i proble-
mi di usura e di risparmiare elericità, riducendo al minimo i tempi di aesa. Precisi strumen-
, i migliori presen sul mercato, termostato, pressostato, valvola di sicurezza e manometro,
controllano automacamente il correo funzionamento del sistema. Il presente documento de-
scrive il modello MAGIC VAPOR RA / MAGIC CAR. Raccomandiamo di leggere aentamente le
informazioni relave al modello in vostro possesso, prima dell’ulizzo. I da, le descrizioni e le
illustrazioni contenute nel seguente opuscolo non sono impegnavi. BIEFFE si riserva il dirio di
apportare tu i cambiamen che riterrà opportuno.
5. DESCRIZIONE DELLA MACCHINA
6. MANUTENZIONE PERIODICA: SVUOTAMENTO E PULIZIA DELLA CAL-
DAIA
ATTENZIONE: PRIMA DI SVUOTARE L’ACQUA DALLA CALDAIA, SCOLLEGARE LA MACCHINA
DALLA RETE ELETTRICA E SVITARE DI MEZZO GIRO IL TAPPO DI SICUREZZA PER TOGLIERE
Quando la caldaia si è rareddata e il manometro segnala 0 bar, posizionare un contenitore alla
base della caldaia e aprire con cautela il rubineo di scarico posizionato soo la caldaia permet-
tendo l’uscita dell’acqua.
Rubineo di scarico posto soo la macchina
L’OPERAZIONE DI SVUOTAMENTO/PULIZIA DEVE ESSERE EFFETTUATA PERIODICAMENTE
SECONDO L’USO DELLA MACCHINA, ALMENO UNA VOLTA AL MESE. PENA IL DECADIMENTO
DELLA GARANZIA.
È importante spruzzare del grasso spray sugli innes delle impugnature, sulla spina vapore/ac-
qua della pistola e sulla presa vapore/acqua sulla macchina (questo per proteggere le guarnizio-
ni, o-ring).
Per eseguire una pulizia straordinaria della caldaia è possibile inserire all’interno di questa
un bicchiere di aceto e acqua. Successivamente scuotere il generatore di vapore e svuotare la
caldaia risciacquando con sola acqua. Non inserire alcun prodoo ancalcare.

14
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
13
12
1
2
4
1
5
6 7
111098
3
1Cavo di alimentazione 8 Tappo di sicurezza
2Presa vapore 9 Manometro pressione
3Rubineo di scarico caldaia 10 Manopola regolazione vapore
4 Tubo di ricarica 11 Interruore generale
5 Tanica acqua 12 Pulsante vapore
6 Spia pronto vapore 13 Spina vapore
7Spia ne acqua

15
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
7. INSTALLAZIONE E USO
7.1 INSTALLAZIONE
ATTENZIONE: consultare e seguire tue le informazioni ed indicazioni per la sicurezza ripor-
tate precedentemente soprauo quelle legate all’impianto elerico al quale collegare il
macchinario.
ATTENZIONE: vericare che il rubineo di scarico (3) e il tappo di sicurezza (8) siano chiusi.
ATTENZIONE: spostare la macchina agendo esclusivamente sull’apposito maniglione. Non ra-
re il tubo MGK01NW oppure il cavo di alimentazione per spostare la macchina.
1. Riempire la tanica (5) di sola acqua.
L’ACQUA NON DEVE ESSERE DISTILLATA E/O DEMINERALIZZATA.IL SISTEMA DI CONTROLLO
LIVELLO DELL‘ACQUA NON FUNZIONA CON ACQUE DISTILLATE O DEMINERALIZZATE.
2. Inserire il tubo di pescaggio (4) nella tanica. Assicurarsi che i conta metallici del tubo di
pescaggio siano completamen immersi nell’acqua.
3. Disavare tu gli interruori e collegare il cavo di alimentazione (1) della macchina ad una
presa di corrente idonea almeno da 16 A e dotata di scarico a terra, senza ulizzare “ciabae”
eleriche o prese mulple.
4. Girare l’interruore generale (11) sulla posizione 1 per azionare la macchina ed avare la
prima resistenza. La pompa comincerà a caricare la caldaia (può impiegare no a 10 minu).
IMPORTANTE: solo dopo che la pompa avrà nito di caricare sarà possibile girare l’interrut-
tore generale in posizione 2 per avare anche la seconda resistenza.
Durante il primo caricamento della caldaia, la spia rossa "ne acqua" (7) resterà accesa no
a quando la caldaia non si sarà riempita. Al termine la spia rossa si spegnerà e la caldaia
comincerà a generare vapore no alla pressione di 6 bar (può richiedere no a 10 minu).
5. Un sistema di controllo eleronico ed una pompa provvedono a mantenere la caldaia pie-
na. Un allarme acusco avverte quando l’acqua nella tanica (5) è esaurita. Quindi riempire
la tanica per disavare l’allarme e connuare a lavorare.
6. Durante il riscaldamento della caldaia, è normale che per qualche minuto esca del vapore
dal tubo di pescaggio in tanica, questo smeerà di uscire autonomamente quando la caldaia
raggiungerà 1 bar di pressione circa.
7. La prima volta aendere che il manometro (9) raggiunga almeno i 4 bar di pressione o che
la spia pronto vapore (6) sia accesa per iniziare a lavorare (può richiedere no a 10 minu).
La spia "pronto vapore" (6) si spegnerà durante l’ulizzo del vapore, ma sarà comunque
possibile connuare a lavorare con il vapore.
Se, durante l'ulizzo del vapore, la spia rossa di "ne acqua" (7) si accende, signica che la
caldaia è rimasta senz'acqua e, per movi di sicurezza, la macchina è entrata in "protezione".
Spegnere la macchina e chiamare un tecnico.

16
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
8. RISOLUZIONE INCONVENIENTI
TIPO GUASTO POSSIBILI CAUSE SOLUZIONI
Non esce vapore dalla pistola
vapore
Il rubineo di sicurezza è
chiuso
Posizionare il rubineo sulla
posizione aperto
Manca pressione alla caldaia Aendere che il manometro
raggiunga almeno i 4BAR
La valvola vapore
nell’impugnatura è roa
Contaare un centro
assistenza
Non esce vapore dalla pistola
MGK01NW
Manca pressione alla caldaia Aendere che il manometro
raggiunga almeno i 4BAR
La valvola vapore
nell’impugnatura è roa
Contaare un centro
assistenza
Dalla pistola vapore esce
vapore senza premere il
pulsante
La valvola vapore
nell’impugnatura è roa
Chiudere il rubineo di
sicurezza e contaare un
centro assistenza
Non esce acqua dal rubineo
di scarico soo la macchina.
Il rubineo è intasato dal
calcare
Inserire un cacciavite nel
rubineo liberandolo dalle
impurità
Ci sono delle perdite nella
spina vapore/acqua
Spina vapore/acqua inserita
male
Sistemare e bloccare la spina
vapore/acqua
Guarnizioni OR consumate Sostuire le guarnizioni OR
Avando l’interruore sulla
pistola, il motore aspiratore
non si accende
Spina vapore/acqua inserita
male
Sistemare e bloccare la spina
vapore/acqua
7.2 USO
ATTENZIONE: ASSICURARSI CHE L’IMPIANTO SIA MUNITO DI INTERRUTTORE DIFFERENZIALE
(IMPIANTO SALVAVITA) E DI CONDUTTORE DI PROTEZIONE (MESSA A TERRA).
1. Collegare la spina vapore (13) nella relava presa (2).
2. Regolare il usso vapore tramite la manopola (10).
3. Per erogare vapore premere il pulsante nella pistola vapore (12).
4. Quando l’acqua nella caldaia sta nendo una pompa provvede a rifornirla di acqua pre-
levandola dal serbatoio (5). Un allarme sonoro avverte quando l’acqua si sta esaurendo.
Senza disavare la macchina, riempire il serbatoio di acqua. Quando l’allarme sonoro è
in azione la macchina non è operava, un sistema di sicurezza interrompe l’alimentazione
elerica.
5. Al termine del lavoro girare l’interruore generale sulla posizione 0 e scollegare il cavo di
alimentazione dalla presa elerica. Riporre la macchina in un luogo pulito ed asciuo.

17
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
La spia rossa di ne acqua è
accesa
La macchina sta caricando
l'acqua nella caldaia (si
sente la pompa vibrante in
funzione)
Aendere che la macchina
abbia nito di caricare l'acqua
in caldaia
La spia rossa di ne acqua si
accende durante l'uso
La caldaia è rimasta
senz'acqua e la macchina
è entrata in modalità
protezione
Svitare il cappuccio del
termostato di sicurezza (4)
e premere il pulsante di
quest'ulmo. Se il pulsante
risulta "morbido" allora
signica che il termostato
non è intervenuto, dunque
vericare il funzionamento
del sistema di ricarica
automaca (sonda di livello
caldaia, pompa, scheda
elerica). Se, premendo il
pulsante del termostato,
si sente un "click", allora il
termostato è intervenuto a
protezione della resistenza
poichè manca acqua in
caldaia: c'è un problema,
vericare il correo
funzionamento del sistema di
ricarica.

18
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
9. RICARICA AUTOMATICA DELLA CALDAIA
9.1 SCHEMA
LEGENDA
A SONDA CALDAIA + ROSSO C TUBO RICARICA – NERO
B MASSA CALDAIA – NERO D TUBO RICARICA + ROSSO
Serbatoio
Scheda elerica ricarica automaca
Sonda H
Caldaia
TIPO GUASTO POSSIBILI CAUSE SOLUZIONI
Connuo “beep”
Mancanza acqua nellla tanica Aggiungere acqua e fare
ponte con C e D per verica
Presenza di acqua
demineralizzata
Aggiungere sale nell'acqua
e fare ponte con C e D per
verica
conta sporchi Pulire i conta e fare ponte
con C e D per verica
Filo interroo
Riconneere il lo e fare
ponte
con C e D per verica
La pompa di ricarica
non si ferma
Sonda H sporca Pulire sonda e scollegare il
lo della sonda per verica
Filo F interroo
Riconneere il lo F e
scollegare il lo della sonda
per verica
Altre cause Cambiare scheda e scollegare
il lo della sonda per verica
9.2 RISOLUZIONE INCOVENIENTI SISTEMA DI RICARICA AUTOMATICA

19
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
10. SCHEMA ELETTRICO

20
MAGIC VAPOR RA / MAGIC CAR
ITALIANO
11. ESPLOSO
