BlackVue Power Magic Ultra Battery B-124 User manual

Power Magic Ultra Battery B-124
User Manual
ENGLISH / 한국어 / 中文 /
ESPAÑOL / 日本語 / FRANÇAIS / ไทย
www.blackvue.com

BLACKVUE
POWER MAGIC ULTRA BATTERY B-124
For the latest version of the manual and customer support go to www.blackvue.com
최신 사용자 설명서나 문의사항은 BLACKVUE 홈페이지에서 확인 하실 수있습니다.
www.blackvue.co.kr
如需最新版本的用户手册和客户支持，请访问网址
www.blackvue.com
Para consultar la última versión del manual y obtener soporte al cliente, vaya a www.blackvue.com
取扱説明書の最新版やカスタマーサポートについては
www.blackvue.com
をご覧ください。
Pour obtenir la dernière version du manuel et contacter le service client, rendez-vous sur
www.blackvue.com
สำ�หรับคู่มือผู้ใช้และ ก�รสนับสนุนลูกค้�เวอร์ชั่นล่�สุดโปรดไปที่
www.blackvue.com

ENGLISH
Power Magic Ultra Battery B-124 3
BlackVue Power Magic Ultra Battery B-124
The Power Magic Ultra Battery is designed to power your BlackVue dashcam in Parking Mode for extended periods of time
without using your vehicle’s battery.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60XT60
or
Hardwiring
power cable
Cigarette lighter plug power cable
Safety instructions
Incorrect use of the Power Magic Ultra Battery can lead to poor performance and may cause overheating, ignition, explosion,
etc. To use the product correctly please observe the following directions:
yFamiliarize yourself with the contents of the user manual before using the product.
yOnly use original BlackVue cables provided by the manufacturer. For replacements contact customer support or your
nearest distributor.
yOnly use the product to power a dashcam.
yDo not expose the product to direct sunlight or heat.
yDo not expose to high temperatures.
yDo not use a cigarette lighter multi-socket splitter (adapter) with the product.
yDo not put the product in a microwave oven or place it in a high-pressure environment.
yDo not repair or modify the product yourself.
yDo not throw the battery or subject it to any physical shock.
yDo not disassemble, compress or puncture the product.
yDo not use the product in an electrostatic environment as it can aect the operation of the battery protection circuitry.
yIf the product emits an unusual odor during use, unplug it immediately and contact customer support or your nearest
distributor.

4BLACKVUE
yIf the battery swells up, immediately discontinue using the product. Contact customer support or your nearest distributor.
yKeep the product away from children and pets.
yDo not allow metal objects to contact the terminals of the power and output cables.
yEnsure the battery does not come into contact with water or other liquids.
yPittasoft Co., Ltd. is not liable for damage resulting from disassembling, opening or modifying the product.
Disposal of your battery pack
1. All electrical and electronic products should be disposed of separately from the municipal waste stream via designated
collection facilities appointed by the government or the local authorities. Contact local authorities to learn about disposal
and recycling options available in your area.
2. Do not incinerate or expose to re. Exposure to excess heat may result in re or an explosion.
Componets
Check the box for each of the following items before installing the Power Magic Ultra Battery B-124.
BLACKVUE
PowerMagic Ultra Battery B-124
BLACKVUE
Power Magic Ultra
BatteryB-124 User Manual
XT60
Cigarette lighter
plug power cable
Output cable for dashcam
(Cigarette lighter socket)
XT60
Hardwiring power cable Fuse tap kit (3 types)
Velcro strips (2 EA)
Note
The Power Magic Expansion Battery B-124E comes with a connector cable in place of the above cables/fuse tap kit.

ENGLISH
Power Magic Ultra Battery B-124 5

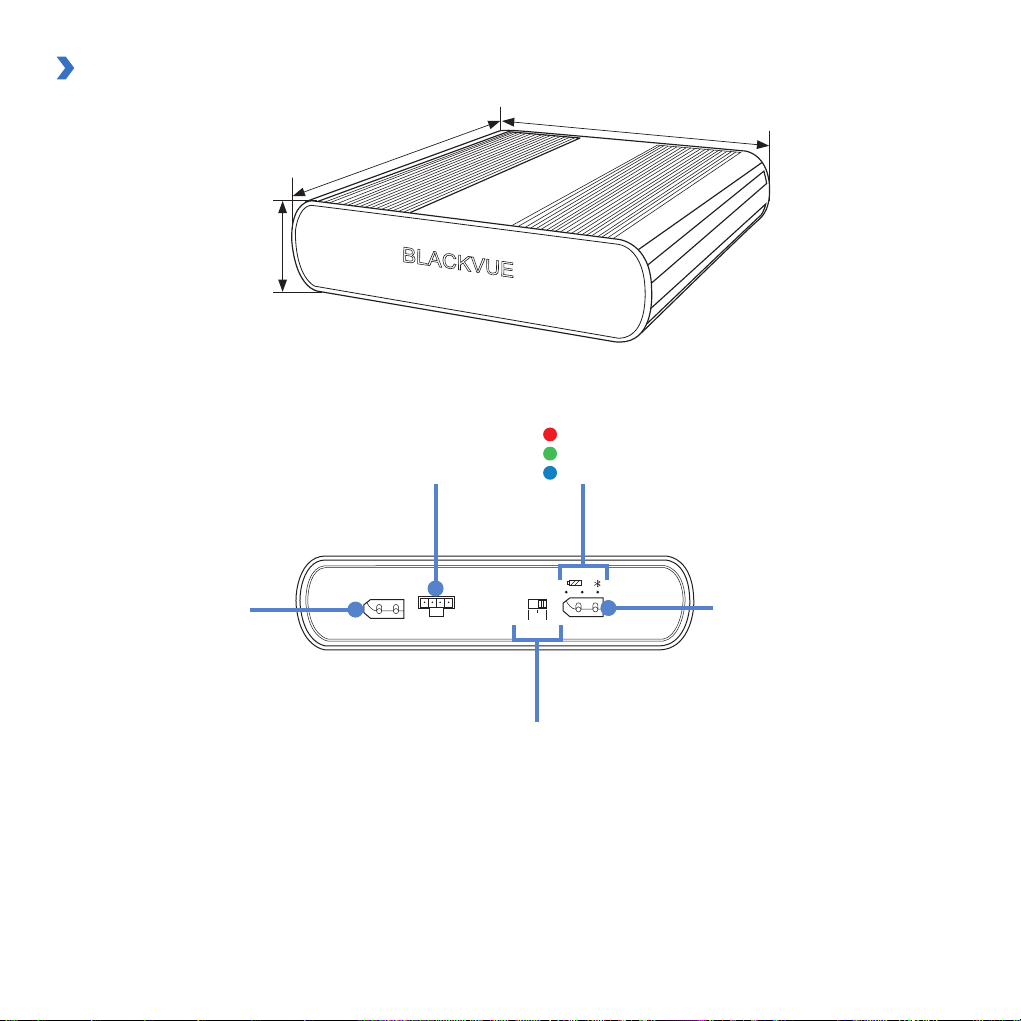

At a glance
BLACKVUE
Power Magic Ultra Battery B-124
BLACKVUE
157 mm (W)
171 mm (L)
39.5 mm (H)
Expansion Dashcam DC in
OFF
Cigarette Hardwire
Dashcam (Output
to cigarette lighter
socket for dashcam)
Port for Expansion
Battery (sold separately) DC in (power cable
connection)
LEDs
: Charging battery
: Fully-charged battery
: Bluetooth on
Power switch
yCigarette: Select this when the Ultra Battery is powered from a cigarette
lighter socket using a cigarette lighter plug power cable (standard 5 A
charging)
yHardwire: Select this when the Ultra Battery is hardwired to the vehicle’s
fuse panel using a hardwiring power cable (rapid 9 A charging)
yOFF: Turn o the Ultra Battery

6BLACKVUE

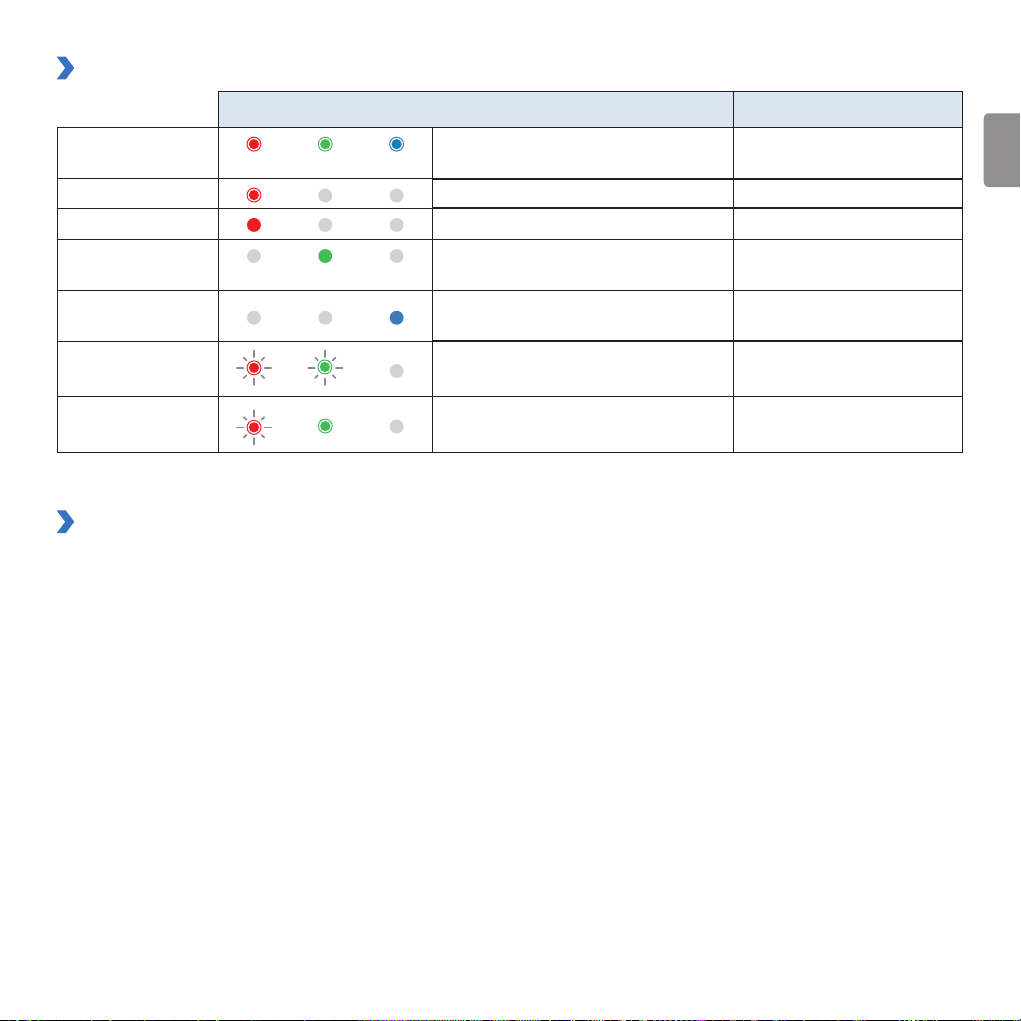

LED indicators and beeps
LEDs Beep*
Powered on All 3 LEDs turn on together and then
turn o one by one.
Beeps four times
Started charging Red LED blinks for 5 seconds Beeps once
Charging Red LED is on
Fully charged Green LED is on
Bluetooth connected Blue LED is on
Low input voltage
warning
Red and Green LED blink together
Overheated warning Red LED and Green LED blink one
after another
Beeps every second
* Beeping can be disabled over Bluetooth using the BlackVue Battery manager app.
Product features
Charges while driving. Powers your dashcam while parked.
yUp to 28 hours of power from 40 minutes of charging (based on a dashcam that uses 3 Wh and a hardwired installation).
yCompatible with 2 installation methods:
ū DIY installation – standard cigarette lighter socket and plug (standard 5 A charging); or
ū Hardwired installation – standard cigarette lighter socket and hardwiring cable (rapid 9 A charging)
yEasily double usage time by plugging in an Expansion Battery (sold separately)
yCongure settings via Bluetooth using the companion smartphone app
yCompatible with car 12 V electrical systems.
yBattery protection circuitry for increased safety and extended battery life.
ySimultaneously charge your Ultra Battery and power your dashcam while driving.
yPower output automatically switches to draw power from the Ultra Battery when the engine is o.
yBattery cycle life: Rated for 1,500 full charge/recharge cycles before battery capacity falls under 80% of its original capacity.
yHigh temperature cut-o function shuts down the battery if the internal temperature reaches 80 °C (176 °F).
yWhen switched OFF the Ultra Battery retains its charge for more than 1 year.

ENGLISH
Power Magic Ultra Battery B-124 7
Installation guide
1. Set the power switch to the OFF position.
Expansion Dashcam DC in
OFF
Cigarette Hardwire

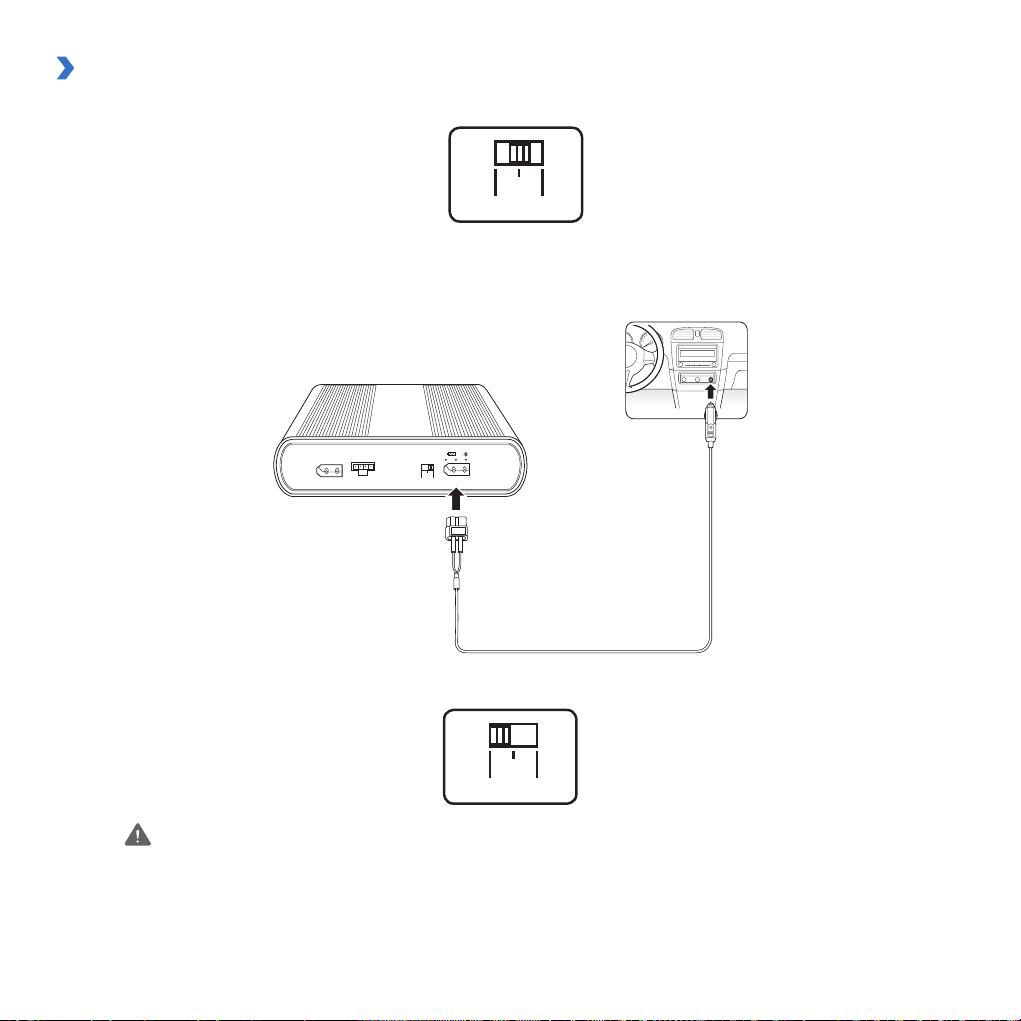

2. For DIY installation using a cigarette lighter plug power cable:
a. Plug the cigarette lighter plug power cable into the Ultra Battery’s DC in port. Plug the other end of the power cable
into the vehicle’s cigarette lighter socket.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60
Cigarette lighter plug power cable
b. Set the power switch to the Cigarette position. Proceed to step 3.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
Caution
When using a cigarette lighter plug power cable you must set the switch to Cigarette. If you set the switch to the Hardwire position when
using a cigarette lighter plug power cable it may result in product failure, overheating, ignition, etc.
or

8BLACKVUE
2. For a hardwired installation using a hardwiring power cable:
a. Plug the hardwiring power cable into the Ultra Battery’s DC in port.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60
Hardwiring
power cable
b. Referring to your vehicle Owner’s Manual, identify a Switched (accessory power) fuse of more than 20A in your
interior fuse panel. Typical examples are the cigarette lighter and car stereo fuse slots.
Caution
If you connect the Ultra Battery to a Constant Power (BATT) fuse it may result in depletion of your vehicle’s
battery.
c. Remove the identied Switched fuse and match its type with one of the 3 fuse taps.
d. Insert the ACC wire into the connector end of the fuse tap. Use a crimping tool or pliers to crimp the connector onto
the wire.
ACC
Ground wire
(ring)
To Ultra Battery

ENGLISH
Power Magic Ultra Battery B-124 9
e. Insert the fuse you removed from the fuse panel into the slot closest
to the blades on the fuse tap.
f. Insert a new fuse into the slot furthest away from the fuse tap blades.
g. Insert the fuse tap into the empty Switched fuse slot in the fuse panel.
h. Connect the ground wire (ring) to a ground point, such as a bolt, that is
directly on a bare metal part of the vehicle's frame. Secure the ground
wire to the bare metal frame (for example by securing it under the bolt).
i. Set the power switch to the Hardwire position.
3. Plug the‘Output cable’into the port labeled Dashcam on the Ultra Battery.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60
4. Plug your dashcam’s power plug into the cigarette lighter socket on the Ultra Battery’s ‘Output cable’.
Note
To ensure good electrical contact you can use electrical tape to tape the plug and socket together.
5. Use a pry tool to lift the edges of the windshield trim/molding and tuck in the power cord. Use the supplied Velcro strips to
x the Ultra Battery in place
Caution
Do not expose the product to direct sunlight and/or heat.
GND
Expansion Dashcam DC in
OFF
Cigarette Hardwire

10 BLACKVUE

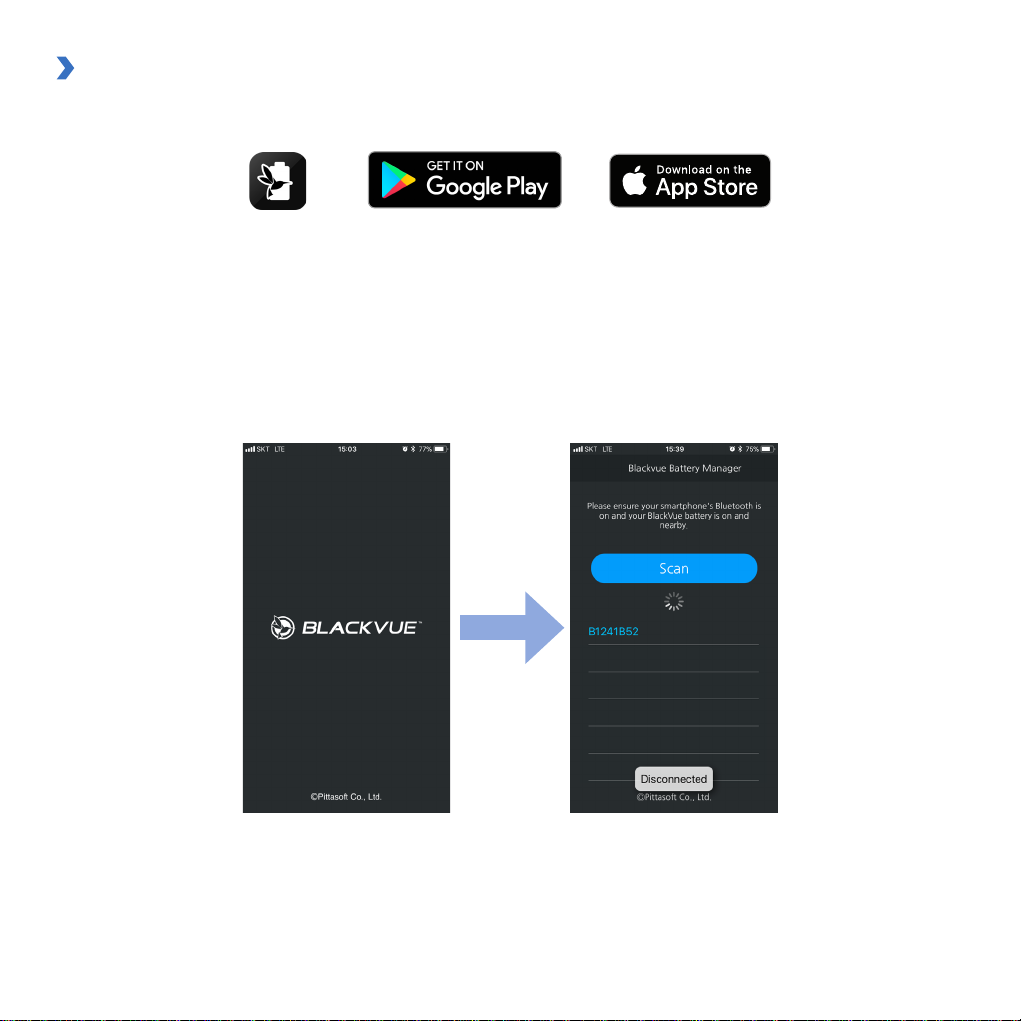

BlackVue Battery Manager App
Download the BlackVue Battery manager app from the Google Play Store (Android) or the Apple App Store (iOS) to manage
power and settings.
Connecting to the Ultra Battery via Bluetooth
1. Turn on the Ultra Battery.
ū If you are using the cigarette lighter plug power cable set the power switch to the Cigarette position.
ū If you are using the hardwiring power cable set the power switch to the Hardwire position.
2. Go to your smartphone’s Settings and turn on Bluetooth .
3. Open the BlackVue Battery manager app. Select your Ultra Battery from the list. If your Ultra Battery is not shown tap Scan
to refresh the list.
ū A sticker with the unique Bluetooth ID is attached to each Ultra Battery.

ENGLISH
Power Magic Ultra Battery B-124 11
Battery information screen
Settings
Battery’s Bluetooth ID
Current battery status
Current charge state
Battery temperature
Real-time input voltage and current
Real-time output voltage and current
Total battery capacity available for use (set by user)
Estimated time to full charge (hours: mins)
at the present power input level
Estimated usage time (hours: mins)
at the present power draw level
Model
Battery settings screen
Back/cancel
Reset to the default factory settings
Turn beep alerts on or o
Set the total available battery
capacity. See table below for
recommended settings.
Save changes
This setting only applies to newer
luxury vehicles (in particular BMWs
manufactured for use in Korea) with
an in-built dashcam that limits the
time in parking mode.
You can turn this setting o if you are
using an aftermarket dashcam such
as a BlackVue dashcam.

12 BLACKVUE

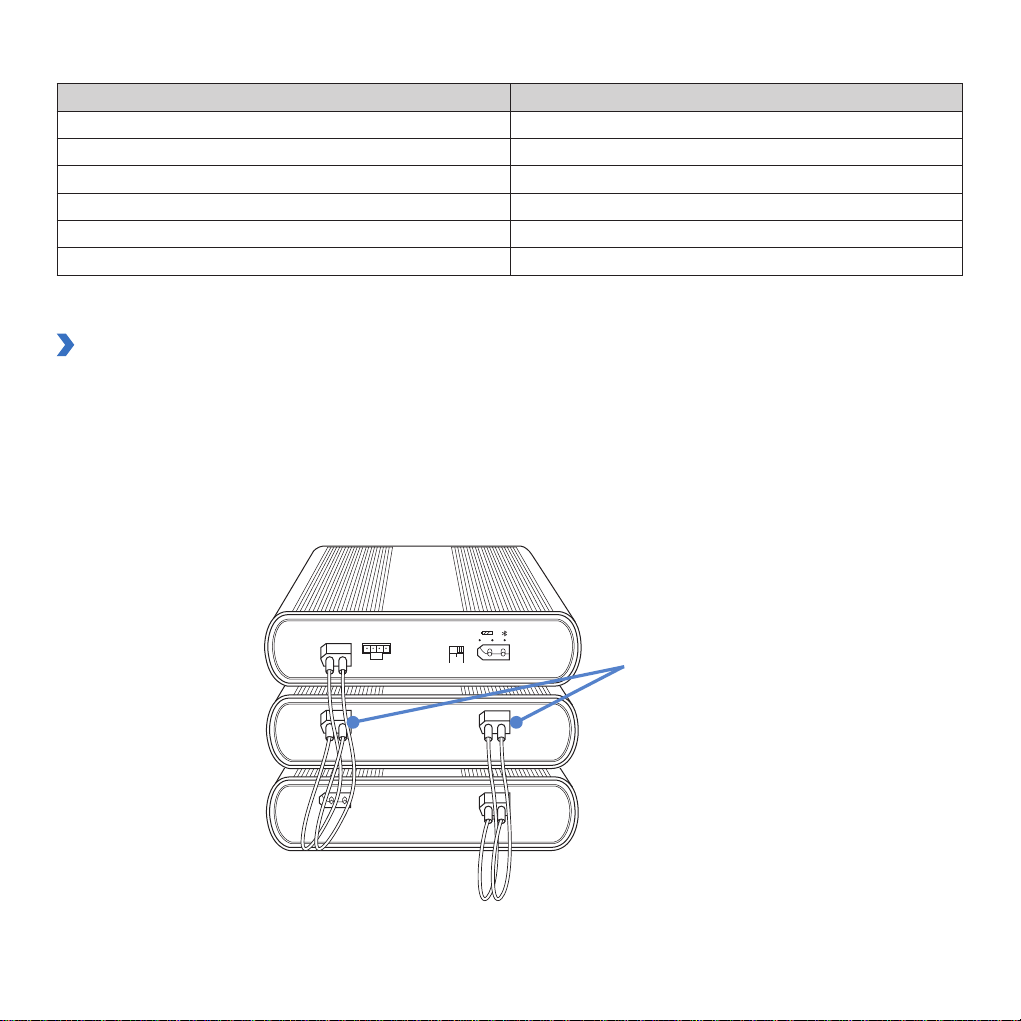

Battery capacity
No. of battery packs Recommended battery capacity setting
1 (Ultra) 6,000 mAh
1 (Ultra) + 1 (Expansion) 12,600 mAh
1 (Ultra) + 2 (Expansion) 19,200 mAh
1 (Ultra) + 3 (Expansion) 25,800 mAh
1 (Ultra) + 4 (Expansion) 32,400 mAh
1 (Ultra) + 5 (Expansion) 39,000 mAh
For each additional expansion battery we recommend incrementing by 6,600 mAh.
Power Magic Expansion Battery B-124E (sold separately)
Easily double usage time by plugging in a Power Magic Expansion Battery B-124E (6,600 mAh / 84.5 Wh). When the Ultra Battery
and 1 Expansion Battery are fully charged they can supply power for up to 56 hours in total (based on a single dashcam that
consumes 3 Wh). Charging time is approximately 1 hour 40 mins (Cigarette lighter plug) / 60mins (Hardwired).
When you add 1 or more expansion batteries please adjust the total available battery capacity using the BlackVue Battery
manager app.
Multiple expansion batteries can be connected together in sequence to extend usage time even further. Please note charging
time will also increase accordingly.
Expansion
BLACKVUE
BLACKVUE
Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
Expansion
Expansion
Expansion
Expansion
The connector cable
can be plugged into
either port on the
expansion battery.

ENGLISH
Power Magic Ultra Battery B-124 13
Product specications
Model Power Magic Ultra Battery B-124
Color / Size / Weight Black / 157 mm (W) x 171 mm (L) x 39.5 mm (H) / 1.4 kg
Battery Cell Type LiFePo4
Input Voltage / Current Cigarette lighter plug: 12 V–17 V / 6.5 A (max)
Hardwired: 12 V–17 V / 13.5 A (max)
Charging Voltage / Current Cigarette lighter plug: 14.6 V / 5 A
Hardwired: 14.6 V / 9 A
Charging Time Cigarette lighter plug (standard 5 A charging): Approx. 80 mins
Hardwired (rapid 9 A charging): Approx. 40 mins
Hours of Use Up to 28 hours (based on a single dashcam that consumes 3 Wh)
Operating Temperature
Charging Temperature: 0 °C − 45 °C (32 °F − 113 °F)
Discharging Temperature: -10 °C − 60 °C (14 °F − 140 °F)
Storage Temperature: -10 °C − 60 °C (14 °F − 140 °F)
High Temperature Cut-O Approx. 80 °C (176 °F)
Capacity 12.8 V / 6,000 mAh / 76.8 Wh
Output Voltage / Current 11 V–14.5 V / 2 A (max)
Customer Support
For customer support, manual and any updates please visit www.blackvue.com .
You can also email a Customer Support expert at
[email protected] .
Limited Warranty
yThe warranty period of this product is 1 year from the purchase data.
yIf the product fails during normal and correct use within the warranty period, our service center will repair the product free
of charge.
yAny disassembly, modication or alteration of the product will void the warranty.
yThe cost to repair or x any malfunction or problem caused by incorrect usage during the warranty period may be charged
to the consumer.
yThe manufacturer shall not be responsible or liable for any loss or damage caused by incorrectly using the product.

14 BLACKVUE
BlackVue Power Magic Ultra Battery B-124
차량의 배터리를 보호하면서 블랙박스의 주차모드를 장시간 사용 할수있습니다.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60XT60
또는
전원 케이블
(퓨즈박스 배선
연결 케이블)
전원 케이블 (시가잭 케이블)
안전 설명
Power Magic Ultra Battery을올바르게 사용하지 않으면 성능이 저하되고 과열, 화재, 폭발의 위험이 있습니다. 다음의 설명에 따라 제
품을 올바르게 사용하십시오.
y제품을 사용하기에 앞서 사용자 설명서의 내용을 숙지하십시오.
y차량에 설치 시제조사에서 제공한 정품 케이블만을 사용하십시오. 케이블 불량 시당사 고객만족센터에 문의하십시오.
y본제품을 블랙박스 사용 목적 외의 다른 용도로 절대 사용하지 마십시오.
y제품을 직사광선 또는 열에 노출시키지 마십시오.
y온도가 높은 장소에 보관하지 마십시오.
y다른 제품과 함께 차량용 멀티 소켓에 연결하여 사용하지 마십시오.
y제품을 전자레인지나 압력이 높은 곳에 넣지 마십시오.
y제품을 직접 수리하거나 개조하지 마십시오.
y배터리를 던지거나 기타 강한 충격을 가하지 마십시오.
y배터리를 분해하거나 압착 또는 날카로운 물건 등으로 구멍을 내지 마십시오.
y배터리의 보호회로의 성능에 영향을 줄수있는 정전기 등이 발생할 수있는 장소에서는 사용하지 마십시오.
y사용 중제품에서 이상한 냄새가 날경우 사용을 중단하고 당사 고객만족센터에 문의하십시오.
y배터리 사용 중배부름 현상이 발견되면 사용하지 마시고 새제품으로 교환하십시오.

Power Magic Ultra Battery B-124 15
한국어
y아이들 또는 애완동물이 제품을 만지지 못하도록 하십시오.
y배터리 충전케이블의 연결단자에 금속 등도체성 물체가 닿지 않도록 주의하십시오.
y배터리를 물또는 기타 액체 등에 젖지 않도록 주의 하십시오.
y(주)피타소프트는 제품 분해, 개조로 인해 발생하는 피해에 대해 그어떤 책임도 지지 않습니다.
배터리 폐기지침
1. 다쓴배터리는 함부로 버리지 마세요.
배터리 폐기 방법은 나라 및지역에 따라 다를 수있으므로, 각국가 또는 지역의 규정에서 지정한 수거 시설을 통해 처리하시기
바랍니다.
2. 배터리를 폐기할 경우 소각 및불속에 넣지 마십시요. 열로 인해 폭발 및화재가 발생할 수있습니다.
패키지 구성품
Power Magic Ultra Battery B-124을설치하기에 앞서 구성품을 확인하여 주시기 바랍니다.
BLACKVUE
PowerMagic Ultra Battery B-124
BLACKVUE
Power Magic
Ultra Battery B-124 사용자 설명서
XT60
전원 케이블
(시가잭 케이블)
블랙박스 연결케이블
(시가소켓 케이블)
XT60
전원 케이블
(퓨즈박스 배선
연결 케이블)
퓨즈탭 (3개종류)
벨크로 테이프 (2개)
참고
Power Magic Expansion Battery (B-124E)의경우 구성품이 다를 수있습니다.

16 BLACKVUE
Power Magic Ultra Battery B-124 살펴보기
BLACKVUE
Power Magic Ultra Battery B-124
BLACKVUE
157 mm (W)
171 mm (L)
39.5 mm (H)
Expansion Dashcam DC in
OFF
Cigarette Hardwire
Dashcam
(블랙박스와 연결)
확장형 배터리 연
결단자 (별매품)DC in
(차량 전원에 연결 )
LEDs
: 배터리 충전 중
: 배터리 완충
: 블루투스 동작 중
차량 전원 공급 옵션
yCigarette (5 A): 시가잭 충전 케이블을 이용한 배터
리충전모드
yHardwire (9 A): 퓨즈박스용 케이블을 이용한 배터
리충전모드
yOFF: 배터리 충전 중단

Power Magic Ultra Battery B-124 17
한국어
LED 동작사양
LEDs Beep*
전원이 켜질 때3개의 LED가동시에 켜진 후에 빨간
색, 초록색, 파란색 순서로 꺼짐
경고음 4번
충전이 시작될 때빨간색LED가5초간 점멸 경고음 1번
충전 중빨간색LED가점등
충전이 완료
되었을 때
초록색LED가점등
블루투스가
연결되었을 때
파란색LED가점등
입력 전압이
낮을 때
빨간색LED 및초록색 LED가동시에
점멸
고온 경고 빨간색LED 및초록색 LED가교차로
점멸
매초마다 경고음 발생
* 경고음은 BlackVue Battery App 접속 후설정을 통해서 비활성화 할수있습니다.
제품 특징
y시동이 켜진 상태에서 블랙박스의 전원은 배터리팩을 우회하여 공급됩니다.
y시동이 꺼진 상태에서는 출력이 자동으로 전환되어 배터리팩의 전원을 사용합니다.
y40분급속 충전으로 최대 28시간 사용이 가능합니다. (퓨즈박스 케이블을 통해 배터리 충전모드 사용 및12V /3Wh의에너지를
소비하는 블랙박스기준)
y2가지 배터리 장착 방법 지원:
ū간단 설치: 표준 시가소켓 케이블 및시가잭 케이블을 이용합니다 (일반 5 A 충전 시)
ū퓨즈박스 배선설치–표준 시가소켓 케이블 및퓨즈박스 연결 케이블을 이용합니다. (급속 9 A 충전 시)
y확장 배터리를 연결해서 사용시간을 두배이상 연장가능(별매)
y블루투스 App을통해서 배터리 상태 확인 및설정 가능
y승용차(12 V) 배터리와 호환이 가능합니다.
y과열방지 기능 및기타 안전장치가 배터리 보호회로에 내장되어, 안전성 및배터리 수명을 연장.
y차량운행 시충전과 출력을 동시에 실행.
y시동이 꺼진 상태에서는 출력이 자동으로 전환되어 배터리팩의 전원을 사용합니다.
y배터리 수명 보장 : 1500회완전 충전.방전 시80% 이상의 용량 유지.
y과열방지 기능을 내장하여 배터리 내부 온도가 80℃이상 상승 시배터리 동작 정지.
y동작 스위치를 OFF로설정 시누설전류을 차단함으로서 배터리 자가방전 기간이 1년이상 유지 가능.

18 BLACKVUE
제품설치방법
1. 전원 입력 스위치를 O로설정합니다.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
2. 시가잭 충전 케이블을 이용한 설치방법
a. 시가잭 충전 케이블을 배터리팩의
“DC in” 포트에 연결하십시오. 전원케이블의 다른 쪽끝(시가잭 케이블)을차량 시가
소켓에 연결 하십시오.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60
전원 케이블 (시가잭 케이블)
b. 충전 전류 전환 스위치를 Cigarette 방향으로 설정하십시오.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
주의
차량 시가잭 전원 케이블 사용시에는 충전 전류 스위치 방향을 Cigarette 로설정하십시오. 만약 스위치를 Hardwire
방향으로 설정할 경우, 과전류로 인하여 시가잭 전원 케이블의 발열, 발화등의 문제가 발생할 수있습니다.
또는

Power Magic Ultra Battery B-124 19
한국어
2. 퓨즈박스 전원 케이블을 이용한 설치방법:
a. 퓨즈박스용 전원 케이블을 배터리팩의
“DC in” 포트에 연결 하십시오.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60
전원 케이블
(퓨즈박스 배선
연결 케이블)
b. 차량 매뉴얼을 참고하여 퓨즈박스용 전원 케이블을 연결할 수있는 20A이상의 ACC 단자를 확인 하십시오. ACC단자는 시가
라이터 및카오디오등 입니다.
주의
차량 퓨즈박스에 있는 상시전원 단자에 전원케이블을 연결하면 차량 배터리가 방전 될수있습니다.
c. ACC 단자의 퓨즈를 제거하고, 퓨즈 형상과 일치하는 퓨즈젠더를 확인 하십시오.
d. 퓨즈젠더 끝부분(파랑색) 구멍에 전원케이블의
ACC 선을 넣고, 빠지지 않게 압착하십시오.
ACC
충전케이블 접
지선(GND)
Power Magic Ultra Battery 연결

20 BLACKVUE
e. 퓨즈박스에서 분리한 퓨즈를 퓨즈젠더 핀과 가까운 슬롯에 삽입하십시오.
f. 구성품에 포함되어 있는 별도의 퓨즈를 비어있는 슬롯에 삽입하십시오.
g. 제거한 ACC 단자의 퓨즈자리에 퓨즈젠더를 삽입하십시오.
h. 차체의 금속부분에 고정된 볼트를 찾아 퓨즈박스 충전케이블의 접지선
(GND)을연결 하십시오.
i. 충전 전류 전환 스위치를
Hardwire 방향으로 설정하십시오
3. 블랙박스 연결 케이블을 배터리팩의
“Dashcam” 포트에 연결 하십시오.
Expansion Dashcam DC in
OFF
Cigarette Hardwire
BLACKVUE
XT60
4. 블랙박스의 전원 플러그를 블랙박스 연결 케이블의 시가소켓에 연결합니다.
참고
시가소켓케이블과 블랙박스의 전원 플러그를 연결 한후제품 분리를 방지하기 위해 절연 테이프를 이용해서 고정하시기
바랍니다.
5. 배선정리 도구를 이용해 앞유리 트림/몰딩의 가장자리를 들어 올리고 전원케이블을 정리하시기 바랍니다. 제공된 벨크로 테이
프를 사용하여 배터리팩이 움직이지 않도록 고정하십시오.
주의
제품을 직사광선 또는 열에 노출시키지 마십시오.
GND
Expansion Dashcam DC in
OFF
Cigarette Hardwire
