Blandino Optima 400 Manual

Manuale per l’uso
e la manutenzione
Optima 400 - 550
Nuova Blandino S.r.l.
Strada Cebrosa, 24 - 10036 Settimo Torinese
Torino Italy
Tel. [phone] - fax [phone]
www.nuovablandino.com - [e-mail]

INDICE
1. Introduzione
3. Spedizione
Montaggio
Specifiche di utilizzo
Informazioni per la sicurezza
4. Denominazione dei componenti Optima 400
5. Denominazione dei componenti Optima 550
6. Controlli prima dell’utilizzo
Uso dell’ausilio
Freno - freno a tamburo
7. Braccioli
8. Regolazione bracciolo e spondina
9. Regolazione schienale e sedile
10. Regolazione profondità sedile
Regolazione altezza schienale
11. Regolazione pedane elevabile polifunzionale
Regolazione parapolpaccio
12. Regolazione della pedana in altezza
13. Trasporto in auto
14. Manutenzione della sedia a rotelle
15. Riparazioni

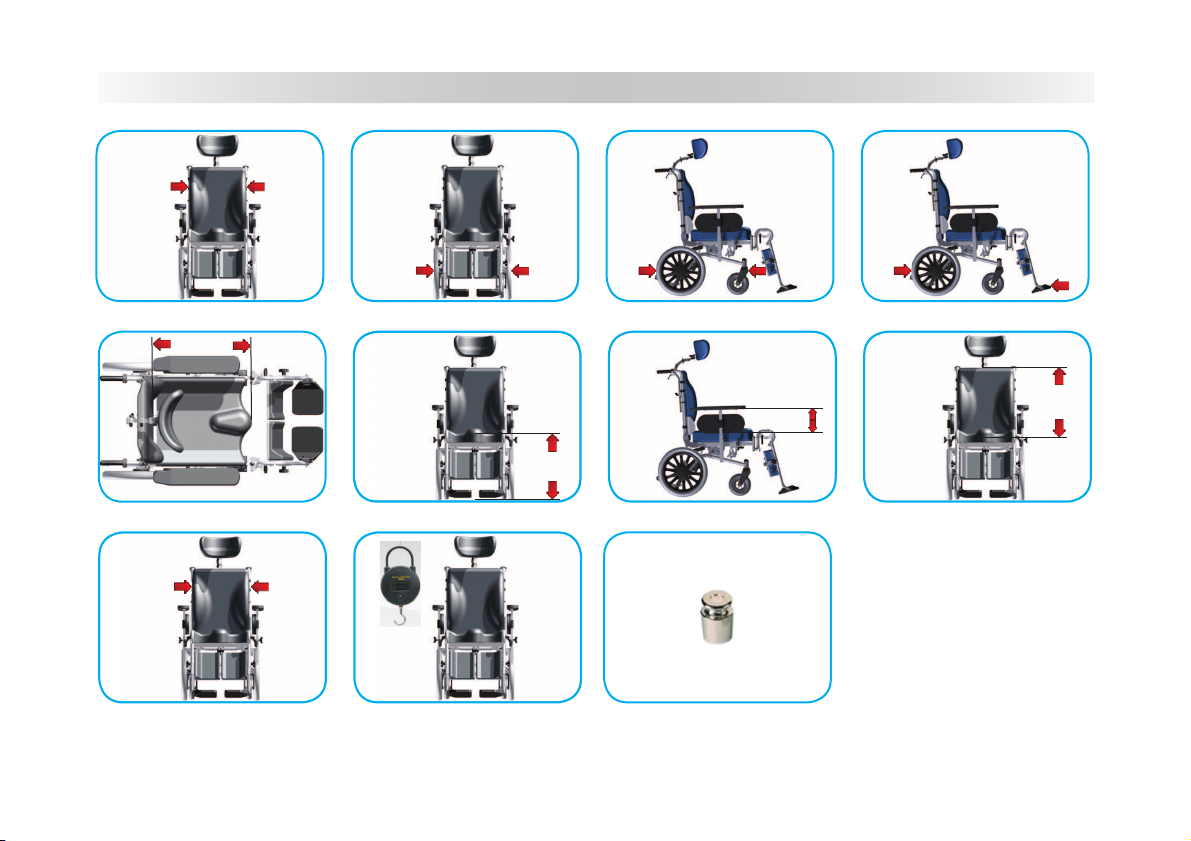

16. Misure

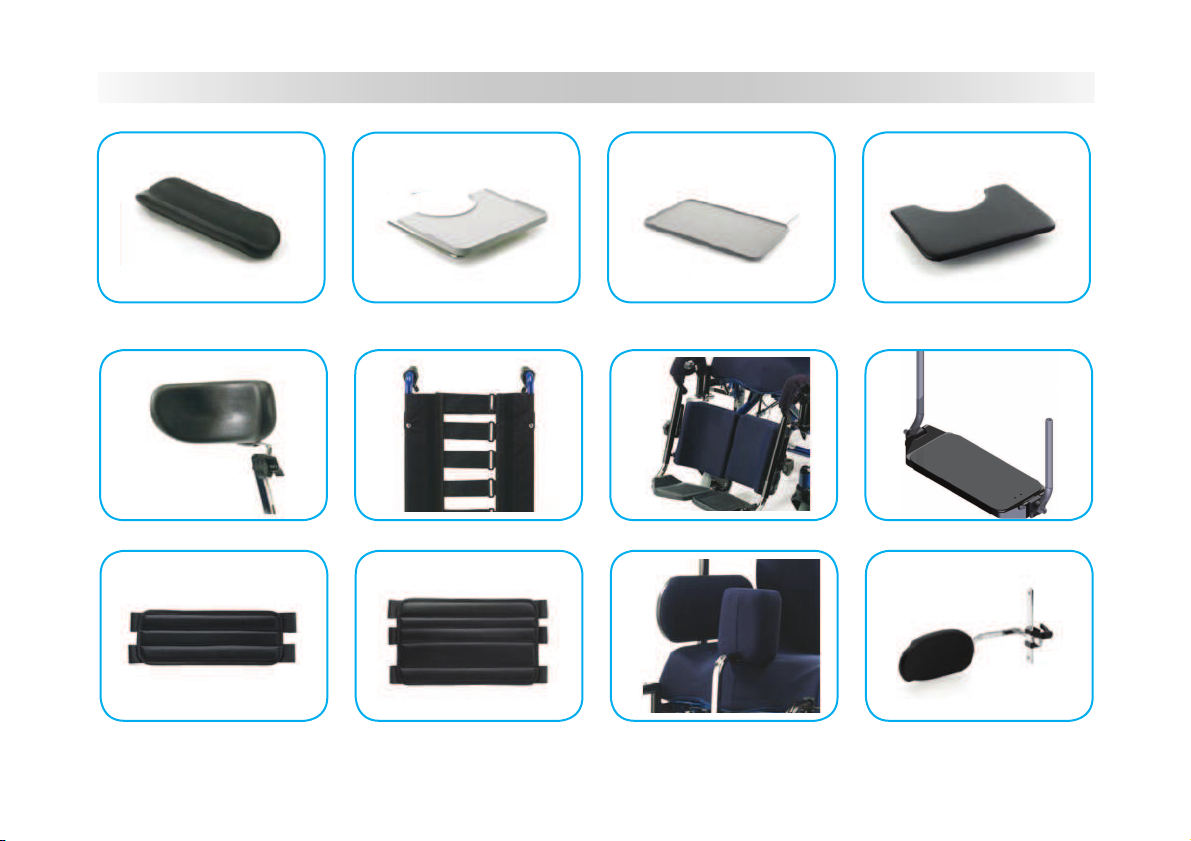

17. Accessori
19. Norme generali di sicurezza
20. Peso trasportabile
Trasferimento dalla sedia a rotelle
21. Attraversamento di strettoie
Utilizzo in ascensore e su ponti elevatori
Trasporto in auto o su altri mezzi di trasporto
22. Dichiarazione di conformità
23. Garanzia
24. Targhetta e marcatura CE
25. Registro manutenzione
28. Note Informative
29. Spazio per il rivenditore

1
Istruzioni per l’uso e la manutenzione
La gamma di prodotti che verrà di seguito proposta, Op-
tima 400 - 550 è il risultato di un’esperienza ventennale
che ha visto impegnata la nostra azienda in un processo di
continua ricerca volta a migliorare ed affinare tecniche di
progettazione e realizzazione dei prodotti; tutto ciò è stato
possibile avvalendosi di Tecnici Ortopedici e consulenze da
parte di esperti del settore della Riabilitazione, Educazione
ed Assistenza.
Questo manuale fornisce le istruzioni per l’uso di questi
modelli. Leggete attentamente le istruzioni che seguono
prima di utilizzare l’ausilio per la prima volta. La particola-
re cura posta nella progettazione e nella fabbricazione di
questi prodotti, Vi assicura un elevato grado di sicurezza
e comfort.
Utilizzate la Vostra sedia a rotelle seguendo le istruzioni
contenute nel presente manuale.
Modello Optima 400 - 550: seggiolone polifunzionale.
Indicazioni cliniche prevalenti: indicato per persone adul-
te/anziane a ridotta capacità motoria, in grado di compie-
re percorsi interni in spazi ridotti ed esterni in autonomia
(Optima 550) e che, trascorrendo un tempo prolungato in
posizione seduta, necessitano di poter variare la postura
del tronco; telaio adatto ad accogliere sistemi posturali
complessi.
Allestimento di base: disponibile in diverse misure; rea-
lizzato con tessuti lavabili e traspiranti, dotato di sistema
basculante da 0° a 32°, reclinabile da 0° a 20° con ango-
lazioni regolabili, schienale regolabile in altezza, seduta
regolabile in larghezza e profondità, imbottitura in po-
liuretano stampato e conformata anatomicamente per
accogliere situazioni di instabilità e deviazione del tronco-
bacino, base di stabilizzazione dello schienale realizzata
in alluminio presenta alette laterali di contenimento che
favoriscono l’azione di controllo della lateralità del tron-
co, braccioli realizzati in materiale poliuretano, estraibili e
regolabili in altezza.
Accessori: possibilità di personalizzazione attraverso la
scelta di accessori che consentono di rispondere ad esi-
genze di comfort e sicurezza: gamma di appoggiatesta
dotata di un nuovo sistema di regolazione, pedane mul-
tifunzionali regolabili in diverse posizioni con sistema di
fissaggio rinforzato, schienale tensionabile, bracciolo
per emiplegico, tavoli di varie caratteristiche, spinte per
il tronco, divaricatore, pedana unica, cintura pelvica 45° e
barra di spinta per l’accompagnatore regolabile in altezza.
Introduzione

2
Introduzione
Le Optima 400 - 550 sono dotate di:
• sistema basculante schienale e sedile
• freni a tamburo
• pedana regolabile in altezza, in inclinazione e in
flessoestensione
• regolazione dei braccioli in altezza e in larghezza
per la Optima 400
consentendo in questo modo un maggior comfort.
Inoltre: schienale ribaltabile, pedane e braccioli estraibili,
riducono al minimo lo spazio-ingombro per facilitarne il
trasporto.
Simbologia
Spesso, durante la lettura del manuale d’uso, potreste
imbattervi in questi simboli di particolare importanza o
interesse.
chiave per dadi o bulloni da 6 / 19 mm.
chiave a brugola per viti con esagono cavo
da 6
Indica di porre particolare attenzione pericolo
in generale

3
Tutti i prodotti Nuova Blandino vengono verificati in Azien-
da per escludere difetti e sono quindi imballati in cartoni
speciali.
Vi preghiamo perciò di controllare l’ausilio subito dopo il
ricevimento, in presenza del trasportatore, per verificare
eventuali danni occorsi durante il trasporto.
Nel caso in cui si dovesse rilevare che l’ausilio è stato dan-
neggiato durante il trasporto, i danni devono essere de-
nunciati immediatamente, facendo riserva scritta sulla
bolla di ritiro.
Occorre quindi provvedere all’invio in porto Franco a Nuo-
va Blandino S.r.l. - entro 8 giorni dalla data di ricevimen-
to - delle parti danneggiate, se queste sono smontabili, o
dell’intero ausilio, unitamente ad una copia della bolla di
ritiro.
Il riconoscimento del danno da parte nostra non può av-
venire nel caso di mancata osservazione di questa pro-
cedura, o di segnalazione del danno successivamente al
ricevimento.
Spedizione
L’ausilio è stato progettato per essere utilizzato sia in am-
biente chiuso sia all’aperto. Essa ha esclusivamente lo
scopo di accogliere una persona sul sedile e non funge da
mezzo di trazione, di trasporto o altro.
Specifiche di utilizzo
Montaggio
Il tecnico ortopedico specializzato vi consegnerà il vostro ausilio pronto per l’uso, adattato alle vostre esigenze perso-
nali.
Informazioni sulla sicurezza
Tutte le informazioni per un utilizzo sicuro della poltrona polifunzionale sono riportate nella seconda parte di questo
manuale.

Denominazione dei componenti OPTIMA 400
1. Schienale reclinabile
2. Bracciolo estraibile
3. Sedile regolabile
4. Pedana multifunzione
5. Manopola regolazione pedana
6. Vite regolazione parapolpaccio
7. Ruota anteriore
8. Leva per freno a tamburo
9. Ruota posteriore Ø 400
10. Appoggiatesta polifunzionale
4
1
2
3
4
8
9
10
56
7

Denominazione dei componenti OPTIMA 550
1. Schienale reclinabile
2. Bracciolo estraibile
3. Sedile regolabile
4. Pedana multifunzione
5. Manopola regolazione pedana
6. Vite regolazione parapolpaccio
7. Ruota anteriore
8. Leva per freno a tamburo
9. Ruota posteriore Ø 550
10. Appoggiatesta polifunzionale
5
1
2
3
4
8
10
9
5 6
7

6
Prima di utilizzare l’ausilio, verificate che tutte le parti sia-
no state correttamente montate e serrate, in particolare
i braccioli e le pedane.
Se le pedane sono elevabili, verificate che consentano una
seduta comoda con una corretta angolazione delle gam-
be.
Verificate il corretto funzionamento dei freni a pressione.
Inserendo i freni su entrambe le ruote, ed imprimendo
alle sedia una leggera forza in avanti ed all’indietro: le
ruote non devono ruotare.
Vantaggi: azione frenante indipendentemente dal profilo
della gomma.
Azione frenante indipendente dalla pressione della gom-
ma.
Azione frenante anche con copertone bagnato.
Freno - freno a tamburo -
Uso dell’ausilio
Controlli prima dell’utilizzo
Utilizzate inizialmente l’ausilio con molta prudenza.
Leggete attentamente la seconda parte del manuale “In-
formazioni per la sicurezza”.
L’ausilio è ideale per interni, per il tempo libero all’aperto,
purché il terreno d’appoggio sia solido e non sdrucciole-
vole.

7
• i braccioli sono estraibili e facilitano il trasferimento
dalla sedia a rotella al letto, alla sedia, etc..
• sostegno laterale del corpo
• protezione salva abiti contro i raggi delle ruote

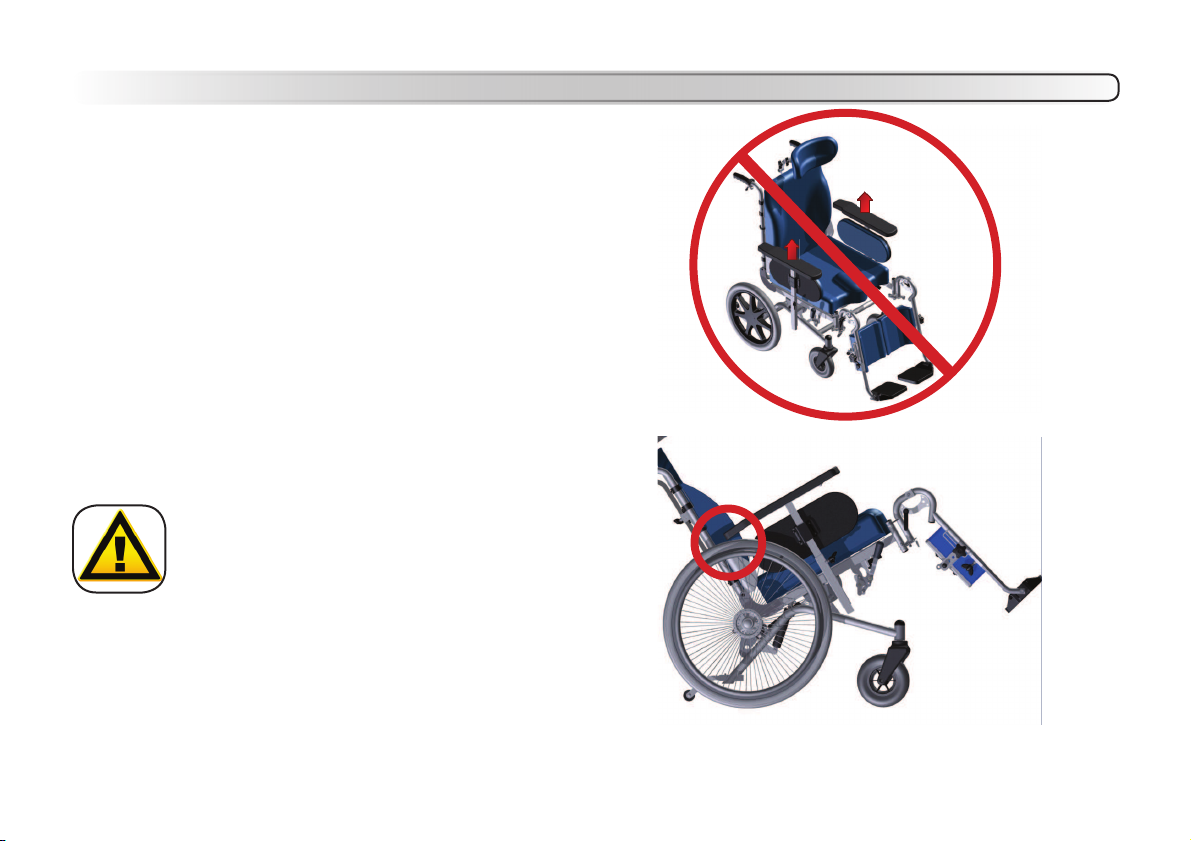

Attenzione: non sollevare mai la sedia dai braccioli.
La sedia a rotelle deve essere utilizzata solo quando i
braccioli sono montati
Braccioli
Attenzione: Nel modello Optima 550 (vedi figura) presta-
re notevoli attenzioni:
NON inserire la mani tra il bracciolo e la ruota posteriore
durante il basculamento del sedile.
Pericolo di contusioni e schiacciamento delle falangi.

8
Regolazione in altezza:
• allentare la vite a farfalla (a)
• regolare in altezza il bracciolo
• trovare la posizione migliore
• serrare la vite a farfalla (a)
Regolazione in larghezza:
• allentare la vite a brugola (b) (posizionata nella tra-
versa sotto il sedile )
• regolare in larghezza il supporto bracciolo
• trovare la posizione migliore
• serrare la vite a brugola (b)
Spondina para-abiti in altezza
• allentare le viti taglio croce (c)
• regolare in altezza la spondina
• serrare le viti taglio croce (c)
Regolazione bracciolo e spondina
Regolazioni
a
b
c

9
Regolazione schienale e sedile
Regolazione:
I due pistoni consentono una regolazione morbida e progressiva dello schienale e del basculamento della seduta.
LEVA SINISTRA
Reclinazione sedile
LEVA DESTRA
Reclinazione schienale

• rimuovere il cuscino
• allentare le viti indicate in figura
• spostare in avanti o in dietro la piastra sedile e trova-
re la posizione corretta
• serrare le viti
• riposizionare il cuscino
Regolazione profondità sedile
Regolazione altezza schienale
Regolazione in altezza:
• rimuovere lo schienale imbottito
• allentare i dadi e spostare lo schienale fino all’altezza
desiderata
• serrare i dadi
• riposizionare lo schienale imbottito
10
allentare le viti e far
scorrere le piastre
allentare i dadi

Regolazione pedane elevabile polifunzionale
La pedana elevabile polifunzionale permette di: modifica-
re l’angolazione dell’estensione della gamba e la regola-
zione della flesso estensione dei due apoggiapiedi.
Gli appoggiapiedi sono ribaltabili per facilitare l’avvicina-
mento della persona alla carrozzina.
Regolazione in altezza della pedana elevabile:
• allentare il volantino (a) ed accompagnare la pedana
fino a portarla nella posizione desiderata
• serrare il volantino (a)
11
Regolazione parapolpaccio
Il parapolpaccio impedisce lo scivolamento delle gambe
dalle pedane.

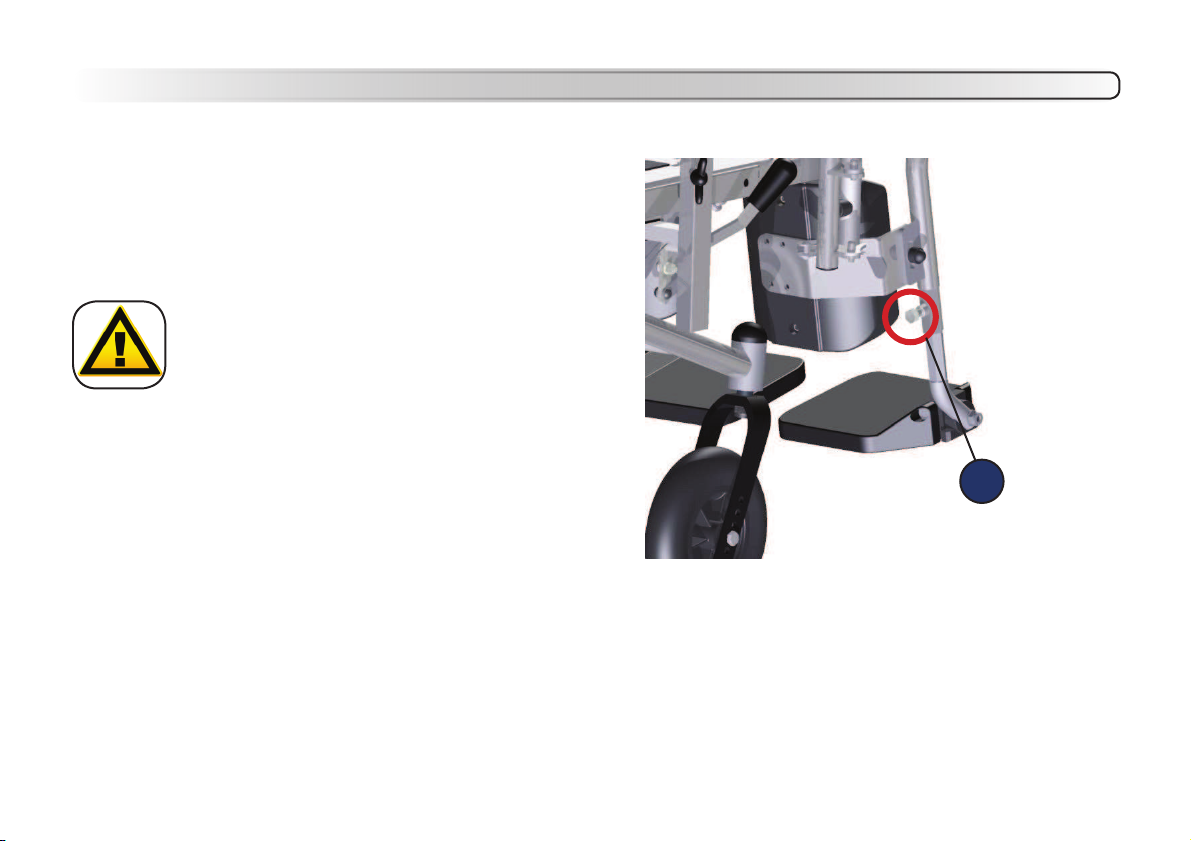

Regolazione parapolpaccio:
• allentare la vite (b), girare il parapolpaccio fino a por-
tarlo nella posizione desiderata e stringere la vite (b).
Attenzione!
Non sollevare mai la sedia dai parapolpacci
poichè sono elementi mobili.
Non inserire le dita nella fessura durante la regolazione del
parapolpaccio. Pericolo di contusioni.
a
b

Regolazione della pedana in altezza:
• allentare la vite (a) e regolarla secondo l’altezza de-
siderata
• avvitare la vite a farfalla (a) in modo da bloccare l’a-
stina della pedana.
ATTENZIONE!
Verificare che l’astina della pedana sia inserita almeno di
5 cm all’interno del supporto pedana.
Regolare l’astina pedana in modo da avere sempre una di-
stanza tra la pedana in plastica ed il terreno di circa 6 cm
Regolazione della pedana in altezza
12
a

Per trasportare la carrozzina in auto:
• rimuovere le pedane
• sfilare i braccioli
• rimuovere imbottitura schienale e sedile
• rimuovere perno con anello (fissaggio pistone) (a)
• abbattere lo schienale
per il modello Optima 550 rimuovere ruote con perno ad
estrazione.
Per rimontare la carrozzina bisogna seguire tutti i pas-
saggi in ordine inverso.
13
Trasporto in auto
a

14
Manutenzione della sedia a rotelle
Controlli annuali
La manutenzione deve essere eseguita una volta all’anno.
Si consiglia un accurato controllo dello stato dei cuscinet-
ti: sabbia, acqua e polveri li danneggiano. Lubrificare
leggermente con olio per biciclette privo di resine.
Per la pulizia del telaio utilizzare acqua calda con poco
sapone, oppure un detergente casalingo. Le parti in mate-
riale sintetico dovranno essere pulite con i comuni deter-
genti specifici per questo materiale.
Attenzione!
Non usare apparecchi di pulizia ad alta pressione!
Le sedie non devono essere pulite con detergenti aggres-
sivi.
Attenzione!
Tutti i componenti che possono essere a contatto con la
pelle, se la carrozzina passa da un utilizzatore ad un altro,
devono essere sostituiti.

15
Riparazioni
Riparazioni
Per interventi di riparazione affidatevi al vostro rivenditore specializzato Nuova Blandino S.r.l., il quale è stato istruito
presso il nostro stabilimento secondo le nostre specifiche, ed è in grado di offrire consulenza, assistenza e servizi di
riparazione.
Parti di ricambio
Ordinarli tramite il proprio rivenditore. Ai fini di una corretta consegna delle parti di ricambio è necessario indicare il nu-
mero di telaio relativo alla sedia a rotelle. Per motivi di sicurezza utilizzare ricambi e accessori originali Nuova Blandino
S.r.l.
Smaltimento
Lo smaltimento deve avvenire in base alle relative norme di legge nazionali.

16
Misure
cm 36 40 45 cm 57 61 66 cm 86 cm 111
cm da 41 a 56 cm 52 cm da 20 a 30 cm da 54 a 60
optional 50 cm Kg 29 Portata Max. Kg 120

17
Accessori
Bracciolo emiplegico Tavolino bordo incavo con
attacco
Appoggiatesta polifunzionale Schienale tensionabile Pedana multifunzione Pedana unica
Fascione poggia-gambe altez-
za 25 cm
Cuneo divaricatore Spinta tronco
Tavolino rettangolare con
attacco
Tavolino imbottito incavo
con attacco
Fascione poggia-gambe altez-
za 15 cm

18
Accessori
Cintura semplice Cintura di sicurezza Cintura pelvica grande
Divaricatore a fascia Pettorina singola Cintura ad Y
