Blandino FOLLETTO Manual

Manuale per l’uso
e la manutenzione
FOLLETTO
Nuova Blandino S.r.l.
Strada Cebrosa, 24 - 10036 Settimo Torinese
Torino Italia
Tel. [phone] - fax [phone]
www.nuovablandino.com - [e-mail]

INDICE
1.Introduzione
3.Spedizione
Montaggio
Speci•che di utilizzo
Informazioni per la sicurezza
4.Denominazione dei componenti FOLLETTO
5.Controlli prima dell’utilizzo
Uso della sedia a rotelle
Freno a pressione
7.Regolazioni
Regolazione tensionabile schienale-maniglie di
spinta
Regolazione parafango-parabiti
Apertura-chiusura carrozzina
Regolazione della pedana in altezza
Regolazione ruota posteriore
Regolazione forcella e ruote anteriori
Perni estraibili e ruotine antiribaltamento
13.Trasporto in auto
14.Manutenzione della sedia a rotelle
15.Misure
16.Optional
17.Norme generali sulla sicurezza
18.Peso trasportabile
Trasferimento dalla sedia a rotelle
19.Allenamento
Prendere degli ogetti
20.Marciapiedi
Salita e discesa - Scale
21. Attraversamento di strettoie
Utilizzo in ascensore e su ponti elevatori
Trasporto in auto o su altri mezzi di trasporto
22. Dichiarazione di conformità
23. Garanzia
24. Targhetta e marcatura CE
25. Registro manutenzione
28. Note informative
29. Spazio per il rivenditore

1
Istruzioni per l’uso e la manutenzione
Da più di 20 anni siamo impegnati e operiamo per dare il
massimo del conforto, della comodità e funzionalità a chi
necessita di sedie a rotelle e ausili per la deambulazione.
Per questo impiego costante siamo protagonisti nella ri-
cerca e nell’innovazione tecnologica.
La nostra gamma è in costante evoluzione e periodica-
mente alcuni modelli sono oggetto di studio al fine di mi-
gliorarne le caratteristiche e le prestazioni.
Per questo è stato realizzato il modello FOLLETTO.
Questo manuale fornisce le istruzioni per l’uso di questo
modello.
Leggete attentamente le istruzioni che seguono, prima di
utilizzare l’ausilio per la prima volta.
La particolare cura posta nella progettazione e nella fab-
bricazione di questi prodotti, Vi assicura un elevato grado
di sicurezza e comfort.
Utilizzate la vostra sedia a rotelle seguendo le istruzioni
contenute nel presente manuale.
Modello FOLLETTO:
carrozzina pieghevole in struttura leggera per bambini e
ragazzi.
Indicazioni cliniche prevalenti: indicata per patologie neu-
rologiche dell’età evolutiva in bambini e ragazzi in
grado di realizzare in modo autonomo, o parzialmente au-
tonomo, percorsi e trasferimenti.
Allestimento di base: disponibile in diverse misure e
colori, presenta caratteristiche di costruzione tecnica che
permettono la personalizzazione dell’assetto ergonomi-
co: schienale tensionabile, posizionamento variabile dei
perni delle ruote posteriori, estrazione rapida delle ruote,
spondina para-abiti, regolazione delle forcelle anteriori in
altezza ed inclinazione, pedana unica ribaltabile, regola-
bile in altezza, profondità e dell’angolo della tibiotarsica,
ruotino antiribaltamento e regolazione del maniglione di
spinta.

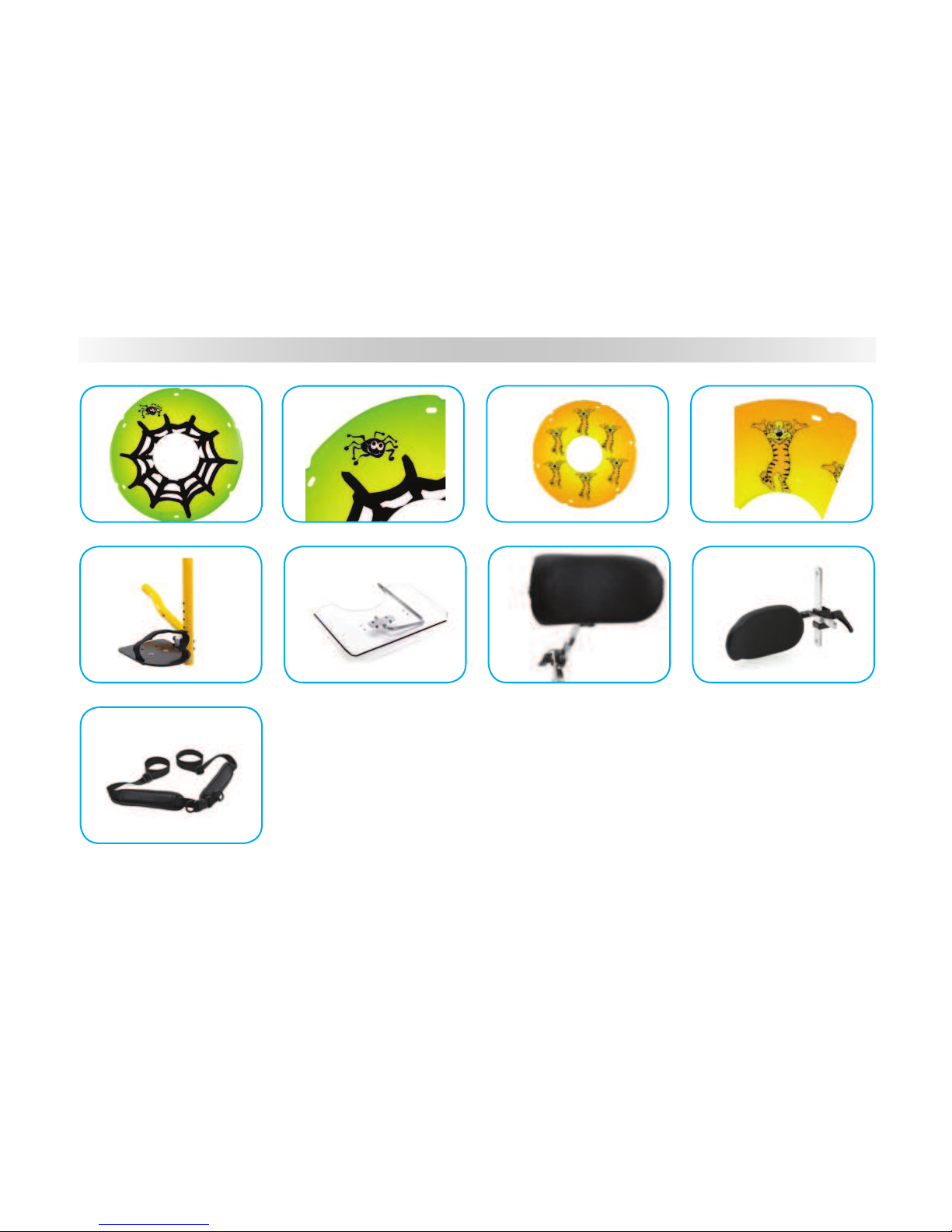

Optionals: possibilità di personalizzazione attraverso la
scelta di accessori che permettono di rispondere ad esi-
genze personali, di ricerca estetica e di sicurezza: copri-
raggi colorati e cintura pelvica 45° e braccioli estraibili
regolabili in altezza.
Introduzione

2
Simbologia
La FOLLETTO è dotata di:
• Telaio pieghevole in alluminio
• Schienale regolabile in altezza
• Spondine paraabiti
• Posizionamento variabile in più posizioni dei perni
delle ruote grandi
• Regolazione in inclinazione delle forcelle
• Ruote posteriori pneumatiche 22”x1 Ø 550
• Ruote anteriori Ø 100x32
• Pedana unica regolabile in altezza
• Perno estrazione rapida
• Ruotine antiribaltamento a scomparsa
Spesso, durante la lettura del manuale d’uso, potreste
imbattervi in questi simboli di particolare importanza o
interesse.
Chiave per dadi o bulloni da 6 mm.
Chiave a brugola per viti con esagono cavo
da 6.
Indica di porre particolare attenzione pericolo
in generale.

3
Tutti i prodotti Nuova Blandino vengono verificati in azien-
da per escludere difetti e sono quindi imballati in cartoni
speciali.
Vi preghiamo perciò di controllare l’ausilio subito dopo il
ricevimento, per verificare eventuali danni occorsi duran-
te il trasporto, e in presenza del trasportatore.
Nel caso in cui si dovesse rilevare che l’ausilio è stato
danneggiato durante il trasporto, i danni devono essere
denunciati immediatamente, facendo riserva scritta sulla
bolla di ritiro.
Occorre quindi provvedere all’invio in porto franco a Nuo-
va Blandino S.r.l - entro 8 giorni dalla data di ricevimen-
to - delle parti danneggiate, se queste sono smontabili,
o dell’intera sedia, unitamente ad una copia della bolla di
ritiro.
Il riconoscimento del danno da parte nostra non può av-
venire nel caso di mancata osservazione di questa pro-
cedura, o di segnalazione del danno successivamente al
ricevimento.
Spedizione
La vostra carrozzina pieghevole è stata progettata per es-
sere utilizzata sia in ambiente chiuso sia all’aperto. Essa ha
esclusivamente lo scopo di trasportare una persona sul
sedile con i poggiagambe e le parti laterali montate, e non
funge da mezzo di trazione, di trasporto o altro.
Specifiche di utilizzo
Montaggio
Il tecnico ortopedico specializzato vi consegnerà la vostra carrozzina pronta per l’uso, adattata alle vostre esigenze
personali.
Informazioni sulla sicurezza
Tutte le informazioni per un utilizzo sicuro della carrozzina sono riportate nella seconda parte di questo manuale.

Denominazione dei componenti FOLLETTO
1 Telo schienale
2 Parafango - paraabiti
3 Telo sedile + Cuscino imbottito
4 Crociera
5 Pedana unica in alluminio
6 Ruota anteriore
7 Forcella
8 Freno in alluminio
9 Ruota pneumatica posteriore
10 Anello corrimano
11 Maniglia di spinta
4

5
Prima di utilizzare la sedia a rotelle, verificate che tutte
le parti siano state correttamente montate e serrate, in
particolare le pedane.
Se le pedane sono regolabili in altezza, verificate che con-
sentano una seduta comoda con una corretta angolazione
delle gambe.
Verificate il corretto funzionamento dei freni di staziona-
mento. Inserendo i freni su entrambe le ruote, ed impri-
mendo alle sedia una leggera forza in avanti ed all’indie-
tro: le ruote non devono ruotare.
Il freno di stazionamento costituisce uno degli elementi
di sicurezza principali di una sedia a rotelle ed è presen-
te come freno a pressione, che agisce direttamente sulle
gomme.
I freni devono essere sempre mantenuti in piena efficien-
za: l’effetto frenante dei freni a pressione può ridursi e
non essere garantito se:
• il profilo dei copertoni è usurato
• i copertoni sono bagnati
• la pressione del pneumatico è ridotta
Controllate regolarmente e prima di ogni uscita la pres-
sione delle Vostre ruote!!
Raccomandazioni:
Ruota leggera 7.0 bar di pressione.
Controllare che i raggi delle ruote siano ben tirati.
Freno - freno a pressione -
Uso della sedia a rotelle
Controlli prima dell’utilizzo
Utilizzate inizialmente la sedia a rotelle attiva con
molta prudenza.
Leggete attentamente la seconda parte del manuale
“Informazioni per la sicurezza”
La sedia a rotelle è destinata a persone invalide che svol-
gono un’intensa attività esterna. E’ ideale sia per interni
(abitazione, scuola) sia per il tempo libero all’aperto, pur-
ché il terreno d’appoggio sia solido e non sdrucciolevole.

6
Attenzione:
Frenate la vostra carrozzina con grande cautela quando state andando indietro.
Questa cautela va assunta in particolare quando si va indietro in pendio. Una frenata brusca sugli anelli
corrimano o usando le leve dei freni può causare un ribaltamento della carrozzina.

7
Regolazioni

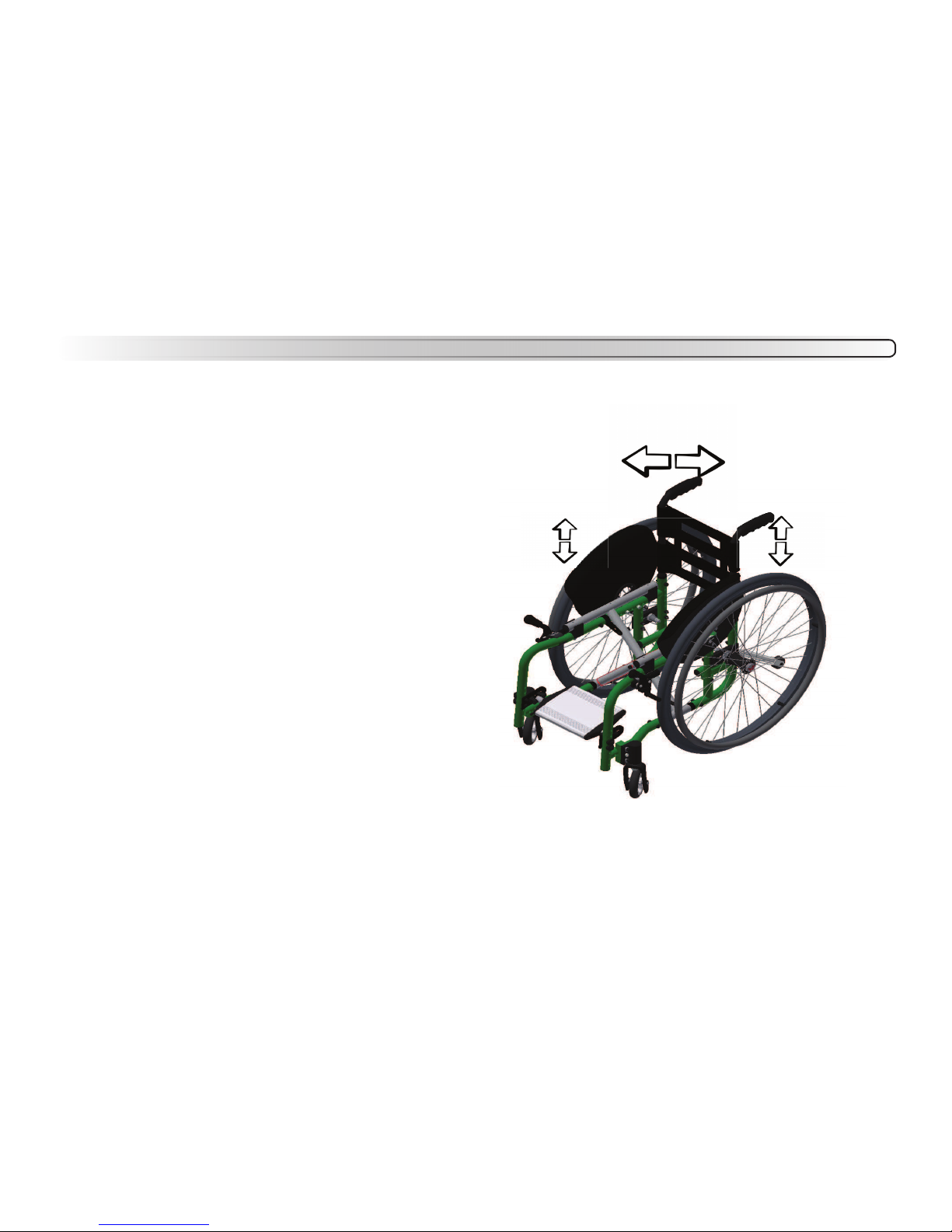

Regolazione tensione schienale
La tensione dello schienale è regolabile per facilitare il
contenimento del tronco.
Regolazione tensione schienale:
• staccare il cuscino di copertura
• allentare le fasce in velcro (b)
• sistemare la persona in maniera da consentire un
maggior avvolgimento del tronco
• richiudere le fasce
• riposizionare il cuscino schienale

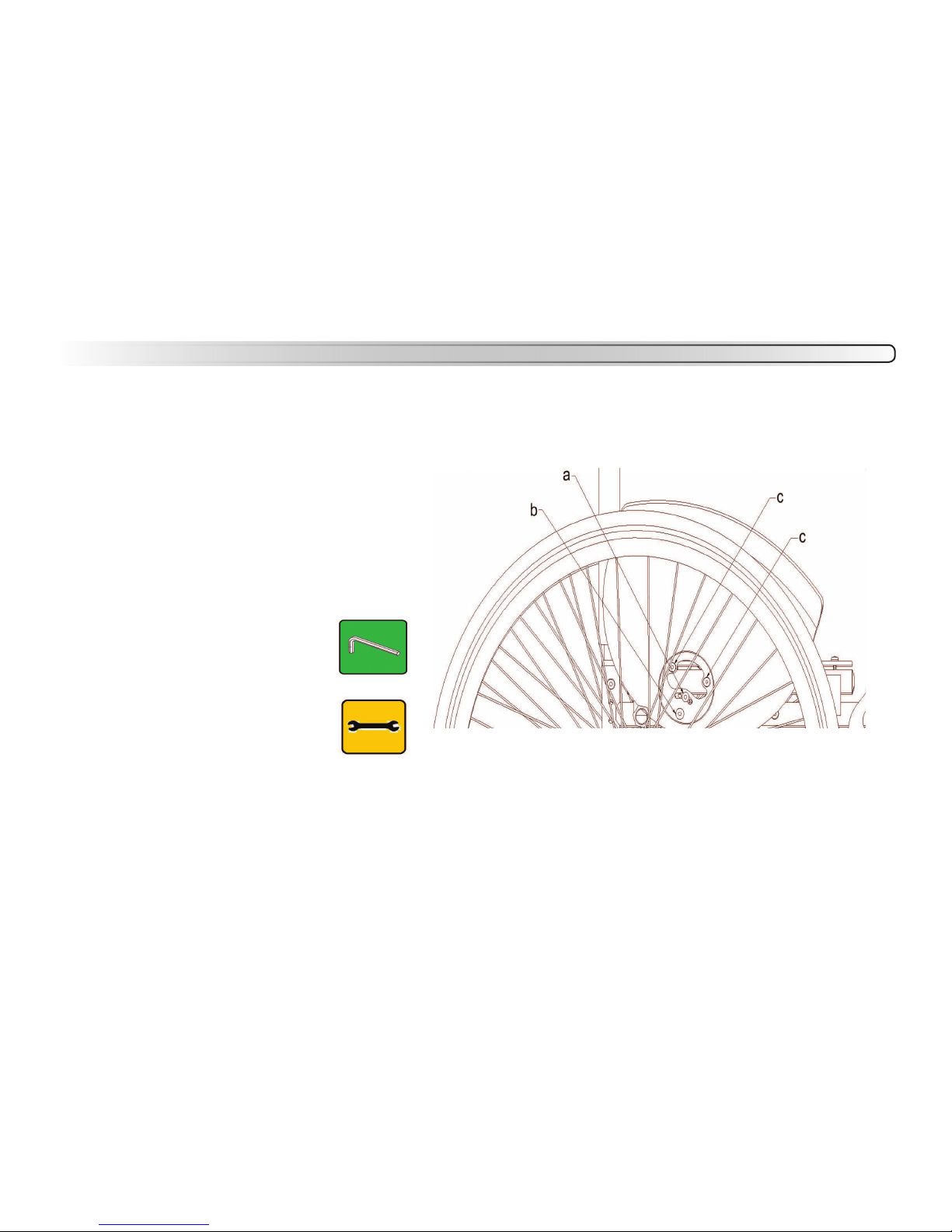

Regolazione parafango-paraabiti
Il meccanismo indicato in •gura consente di regolare
il parafango con la posizione della ruota. E’ consiglia-
to che la distanza tra parafango e ruota non superi il
valore massimo di 1/2 cm.
Per regolare la posizione del parafango è necessario
svitare i bulloni (a), (b) e (c) cosi da permettere lo
scorrimento relativo tra le super•ci in metallo.
Una volta trovata la posizione migliore, serrare nuo-
vamente i bulloni.
8

Chiusura:
• rimuovere il cuscino;
• ribaltare verso l’alto la pedana unica;
• alzare la parte centrale del telo sedile.
Apertura e chiusura della carrozzina
Apertura:
• spingere verso il basso la parte superiore della cro-
ciera !no all’arresto;
• ribaltare verso il basso la pedana unica;
• posizionare il cuscino.
La sedia a rotelle può essere piegata con facilità, senza l’utilizzo di attrezzi, eseguendo poche operazioni manuali
9

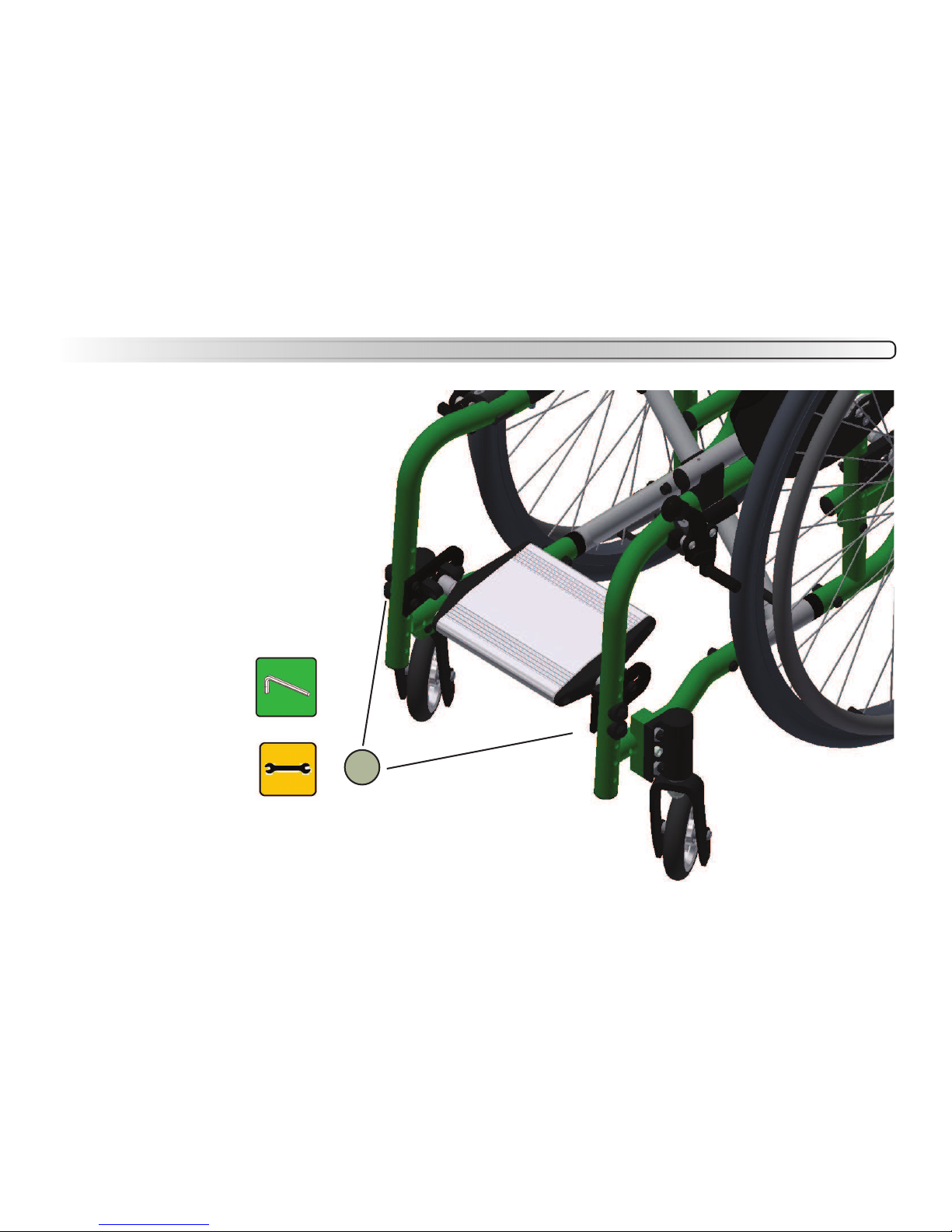

Regolazione pedana in altezza
Regolazione della pedana in altezza:
• svitare la vite e il dado (g) della pia-
stra e montarla secondo l’altezza de-
siderata (fori passo 20 mm).
• avvitare la vite e il dado (g) in modo
da bloccare la piastra del attacco pe-
dana.
10
g

Regolazione importante per la scelta del giusto assetto
della carrozzina; è possibile intervenire sia sull’altezza sia
sulla profondità.
Regolazione in altezza: la piastra di supporto della ruota
posteriore può essere posizionata ad altezze diverse:
• rimuovere la ruota posteriore (vedi pag 12) “Estrazio-
ne ruote posteriori”.
• rimuovere le viti di •ssaggio
• spostare la piastra in alto o in basso (passo 2 cm)
• reinserire le viti e riavvitare i dadi.
Regolazione in profondità:
la piastra consente di •ssare la boccola “h” in diverse po-
sizioni
• s•lare la ruota posteriore (vedi pag 12) “Estrazione
ruote posteriori”.
• rimuovere la boccola e il rispettivo dado e rondella.
• trovato il giusto assetto inserire le viti nelle corri-
spettive sedi e riavvitare tutte le parti.
La regolazione della ruota posteriore può comportare
una variazione dell’angolo di seduta; in questo caso è as-
solutamente necessario regolare il supporto della ruota
anteriore (vedi pag11) “Regolazione ruote anteriori”.
Regolazione ruota posteriore
Attenzione:
lo spostamento della boccola in posizione avanzata, ren-
de la carrozzina con un assetto “Attivo”, questo farà si
che la carrozzina si impenni con maggior facilità.
Lo spostamento della boccola in posizione arretrata, ren-
de la carrozzina con un assetto “Prudente”.
h
11

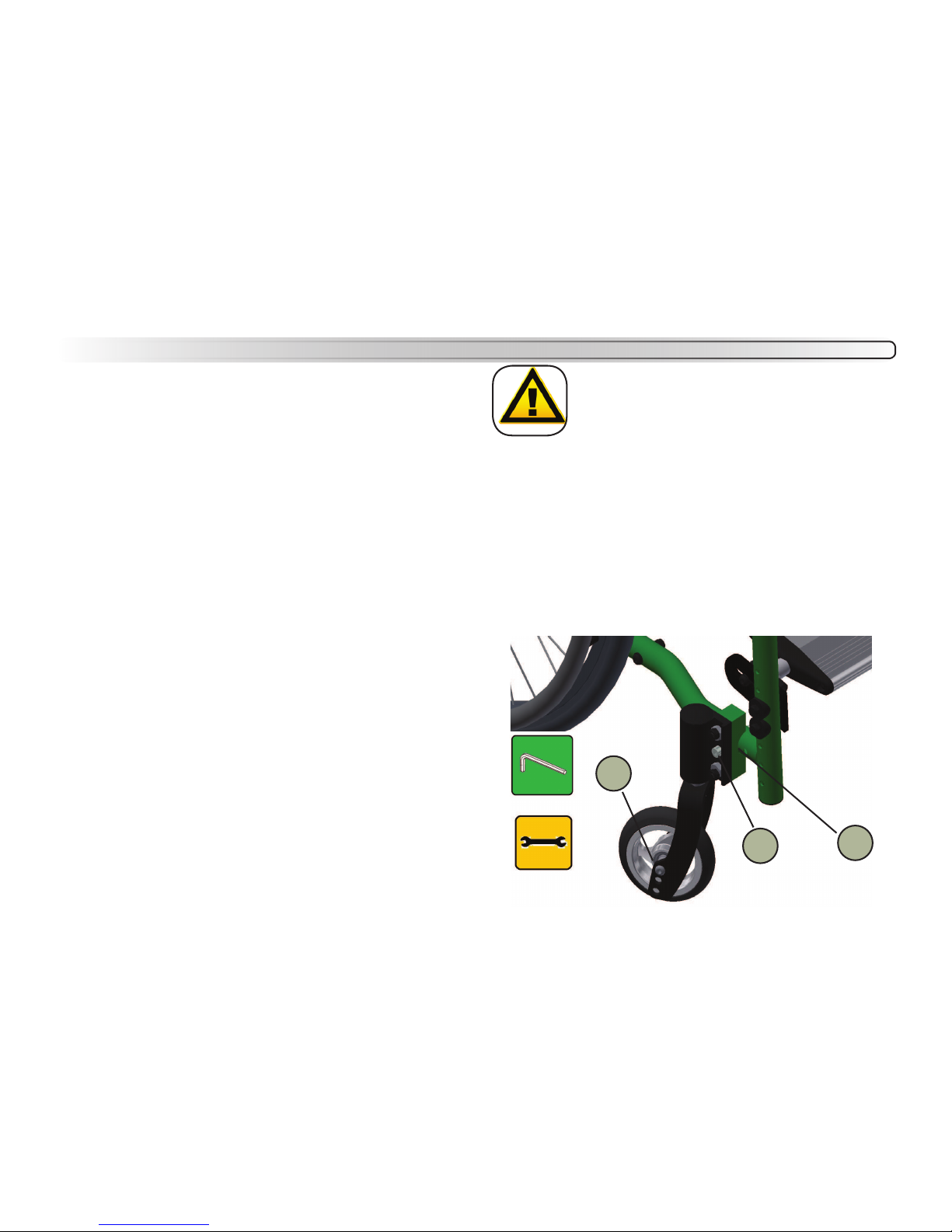

Regolazione forcella e ruote anteriori
Regolazione dell’inclinazione:
è necessaria per mantenere sempre il perno della forcel-
la a 90° rispetto al terreno:
• rimuovere la vite di •ssaggio (i) e cambiare la posi-
zione del dado eccentrico (l) posto all’interno del sup-
porto forcella
• una volta trovata la corretta posizione reinserire il
dado eccentrico nel supporto e riavvitare energica-
mente
Ogni qualvolta si veri•chi una regolazione alla ruota po-
steriore (vedi pag 10) si renderà necessaria la regolazione
dell’iclinazione della forcella anteriore.
Regolazione altezza ruote anteriori:
è necessaria al •ne di ottenere la corretta altezza ante-
riore della carrozzina.
• rimuovere le viti (m), spostare la ruota in corrispon-
denza dei fori presenti sulla forcella
• inserire le viti e serrare energicamente
i
12
Attenzione:
La regolazione dell’altezza anteriore e dell’inclinazione si
rendono necessarie nel momento in cui si va a sostituire
la ruota anteriore con una ruota di dimensione
diversa o nel momento in cui viene regolata la ruota po-
steriore o semplicemente se si desidera modi•care l’al-
tezza anteriore della carrozzina.
Ogniqualvolta si modi•ca l’altezza, è necessario di con-
seguenza, regolare e veri•care la giusta inclinazione (90°
rispetto al terreno).
lm

13
Perni estraibili e ruotine antiribaltamento
Una leggera pressione sul pulsante del perno (n) permet-
te di estrarre la ruota di spinta in maniera rapida riducen-
do la larghezza della carrozzina. Per reinserire la ruota è
suf•ciente esercitare la stessa pressione •no ad avverti-
re uno scatto di avvenuto bloccaggio.
n

Per trasportare la carrozzina in macchina:
• rimuovere imbottitura sedile
• sollevare la pedana
• estrarre i perni a estrazione rapida (pag. 12)
• alzare la parte centrale del telo sedile e chiudere la carrozzina (Apertura/Chiusura carrozzina pag. 9)
Per rimontare la carrozzina bisogna seguire tutti i passaggi in ordine inverso.
14
Trasporto in auto

Manutenzione della sedia a rotelle
15
Controlli annuali
La manutenzione deve essere eseguita una volta all’anno.
Si consiglia un accurato controllo dello stato dei cuscinet-
ti, sabbia, acqua e polveri li danneggiano. Lubri!care
leggermente con olio per biciclette privo di resine.
Per la pulizia del telaio utilizzare acqua calda con poco
sapone, oppure un detergente casalingo. Le parti in mate-
riale sintetico dovranno essere pulite con i comuni deter-
genti speci!ci per questo materiale.
Attenzione!
Non usare apparecchi di pulizia ad alta pressione! Perico-
lo di danneggiamento della parte meccanica provocato
dai getti d’acqua.
Le sedie non devono essere pulite con detergenti ed og-
getti per la pulizia aggressiva.
Attenzione!
Tutti i componenti che possono essere a contatto con la
pelle, se la carrozzina passa da un utilizzatore ad un altro,
devono essere sostituiti.
Riparazioni
Per interventi di riparazione af!datevi al vostro rivendi-
tore specializzato Nuova Blandino S.r.l., il quale è stato
istruito presso il nostro stabilimento secondo le nostre
speci!che, ed è in grado di offrire consulenza, assistenza
e servizi di riparazione.
Parti di ricambio
Ordinarli tramite il proprio rivenditore. Ai !ni di una cor-
retta consegna delle parti di ricambio è necessario indi-
care il numero di telaio relativo alla sedia a rotelle. Per
motivi di sicurezza utilizzare ricambi e accessori autoriz-
zati da Nuova Blandino S.r.l. indicazioni di dove trovare il
numero di telaio.(pag. 24)
Smaltimento
L’imballo della sedia a rotelle può essere portato al rici-
clo materiali. Le parti in metallo vengono raccolte e rici-
clate nel metallo vecchio. Le parti in stoffa e in plastiche
vengono riciclate.
Lo smaltimento deve avvenire in base alle relative norme
di legge nazionali.

16
Misure
cm 28 30 33 36 cm 46 48 51 54 cm 75 cm 102
cm 48 cm 31 Kg 11,5 Portata Max. Kg 60

17
OPTIONALS
Copriraggi “Ragnetto” “Ragnetto” Copriraggi “Tigro” “Tigro”
Pedana singola Tavolo plexiglass Appoggiatesta polifunzionale Spinta tronco
Cintura pelvica piccola

Norme generali di sicurezza
Utilizzare le sedie a rotelle esclusivamente come previsto
nelle istruzioni per l’uso.
Per sostare, salire o scendere scegliete sempre un fondo
piano e stabile, assicurare, la sedia a rotelle per evitare
che si muova utilizzando entrambi i freni.
Se esposti direttamente ai raggi del sole, il rivestimento e
l’imbottitura dei sedili e dei braccioli, i poggiagambe e le
maniglie possano raggiungere temperature oltre i 41° C.
Al contatto di queste parti con la pelle non protetta c’è il
rischio di ustione. Per evitare il riscaldarsi di queste parti
parcheggiate la Vostra sedia a rotelle all’ombra.
InformateVi presso il Vostro rivenditore autorizzato su
tutte le possibili caratteristiche di marcia, allo scopo di
escludere possibili pericoli e sulle possibilità di variazioni
e regolazioni e sul loro effetto sul funzionamento e sulla
sicurezza dello spostamento.
Il rivenditore autorizzato sarà lieto di regolare la vostra se-
dia a rotelle in base alle vostre esigenze individuali, nel
massimo rispetto della vostra sicurezza.
Quando attivate i dispositivi di regolazione (ad es. del
poggiagambe), fate attenzione e non mettete mai le mani
nella zona di orientamento dei componenti. C’è il rischio
di ferirsi.
Quando si trasportano oggetti, assicurarsi che non pre-
giudichino o limitino la manovrabilità della sedia a rotelle.
Controllare la pressione e lo stato di usura delle gomme e
controllare i freni.
18
