1
Istruzioni per l’uso e la manutenzione
Da più di vent’anni siamo impegnati e operiamo per dare il
massimo del conforto, della comodità e funzionalità a chi
necessita di sedie a rotelle e ausili per la deambulazione.
Per questo impiego costante siamo protagonisti nella ri-
cerca e nell’innovazione tecnologica.
La nostra gamma è in costante evoluzione e periodica-
mente alcuni modelli sono oggetto di studio al !ne di mi-
gliorarne le caratteristiche e le prestazioni.
Per questo è stato realizzato il modello GR117.
Questo manuale fornisce le istruzioni per l’uso di questo
modello. Leggete attentamente le istruzioni che seguono,
prima di utilizzare l’ausilio per la prima volta.
La particolare cura posta nella progettazione e nella fab-
bricazione di questi prodotti, Vi assicura un elevato grado
di sicurezza e comfort.
Utilizzate la vostra sedia a rotelle seguendo le istruzioni
contenute nel presente manuale.
Modello GR117: carrozzina pieghevole in struttura leggera
a telaio ribassato con doppia crociera rinforzata.
Indicazioni cliniche prevalenti: indicata per pazienti con
patologia neurologica cronica o progressiva in grado di
realizzare in modo autonomo, percorsi e trasferimenti.
Allestimento di base: disponibile in diverse misure ed al-
tezze, presenta caratteristiche di costruzione tecnica che
permettono la personalizzazione dell’assetto ergonomico
al !ne di ottimizzarne la funzionalità: posizionamento va-
riabile dei perni delle ruote posteriori, estrazione rapida
delle ruote, possibilità di regolazione della ruota anterio-
re, braccioli desk estraibili regolabili in altezza, pedane gi-
revoli, estraibili e regolabili in altezza, ruotine da transito
per passaggi stretti.
Accessori: possibilità di personalizzazione attraverso la
scelta di accessori che permettono di rispondere ad esi-
genze di comfort e sicurezza: bracciolo per emiplegico,
schienale tensionabile, appoggiatesta polifunzionale, pe-
dana unica e ferma piedi.
Introduzione

2
Introduzione
La GR 117 è dotata di:
• Telaio pieghevole
• Schienale regolabile in altezza
• Spondine paraabiti
• Posizionamento variabile in più posizioni dei perni
delle ruote grandi
• Regolazione in inclinazione delle forcelle
• Ruote posteriori 22”x1
• Ruote anteriori Ø 125 mm mozzo 54 mm
• Pedana regolabile in altezza
• Perno estrazione rapida
• Ruotine per passaggi stretti
Simbologia
Spesso, durante la lettura del manuale d’uso, potreste
imbattervi in questi simboli di particolare importanza o
interesse.
chiave per dadi o bulloni da 6 mm.
chiave a brugola per viti con esagono cavo da 6
Indica di porre particolare attenzione pericolo
in generale

3
Tutti i prodotti Nuova Blandino vengono veri•cati in Azien-
da per escludere difetti e sono quindi imballati in cartoni
speciali.
Vi preghiamo perciò di controllare l’ausilio subito dopo il
ricevimento, per veri•care eventuali danni occorsi durante
il trasporto, e in presenza del trasportatore.
Nel caso in cui si dovesse rilevare che l’ausilio è stato
danneggiato durante il trasporto, i danni devono essere
denunciati immediatamente, facendo riserva scritta sulla
bolla di ritiro.
Occorre quindi provvedere all’invio in porto Franco a Nuo-
va Blandino S.r.l - entro 8 giorni dalla data di ricevimen-
to - delle parti danneggiate, se queste sono smontabili,
o dell’intera sedia, unitamente ad una copia della bolla di
ritiro.
Il riconoscimento del danno da parte nostra non può av-
venire nel caso di mancata osservazione di questa pro-
cedura, o di segnalazione del danno successivamente al
ricevimento.
Spedizione
La vostra carrozzina pieghevole è stata progettata per es-
sere utilizzata sia in ambiente chiuso sia all’aperto.Essa ha
esclusivamente lo scopo di trasportare una persona sul
sedile con i poggiagambe e le parti laterali montate, e non
funge da mezzo di trazione, di trasporto o altro.
Speci che di utilizzo
Montaggio
Il tecnico ortopedico specializzato vi consegnerà la vostra carrozzina pronta per l’uso, adattata alle vostre esigenze
personali.
Informazioni sulla sicurezza
Tutte le informazioni per un utilizzo sicuro della carrozzina sono riportate nella seconda parte di questo manuale.

Denominazione dei componenti GR117
1. Telo schienale
2. Bracciolo regolabile
3. Telo sedile + Cuscino imbottito
4. Crociera
5. Perno estrazione rapida
6. Forcella
7. Ruota anteriore
8. Ferma talloni
9. Pedane girevoli estraibili
10. Ruota ascensore con puntale
11. Freno in alluminio
12. Ruota posteriore
4
1
2
3
4
5
9
86
10
7
11
12

5
Prima di utilizzare la sedia a rotelle, veri•cate che tutte
le parti siano state correttamente montate e serrate, in
particolare le pedane.
Se le pedane sono regolabili in altezza, veri•cate che con-
sentano una seduta comoda con una corretta angolazione
delle gambe.
Veri•cate il corretto funzionamento dei freni di staziona-
mento. Inserendo i freni su entrambe le ruote, ed impri-
mendo alle sedia una leggera forza in avanti ed all’indie-
tro: le ruote non devono ruotare.
Il freno di stazionamento costituisce uno degli elementi
di sicurezza principali di una sedia a rotelle ed è presen-
te come freno a pressione, che agisce direttamente sulle
gomme.
I freni devono essere sempre mantenuti in piena ef•cien-
za: l’effetto frenante dei freni a pressione può ridursi e
non essere garantito se:
• il pro•lo dei copertoni è usurato
• i copertoni sono bagnati
• la pressione del pneumatico è ridotta
Controllate regolarmente e prima di ogni uscita la pres-
sione delle Vostre ruote!!
Raccomandazioni:
Ruota leggera 7.0 bar di pressione.
Controllare che i raggi delle ruote siano ben tirati.
Freno - freno a pressione -
Uso della sedia a rotelle
Controlli prima dell’utilizzo
La sedia a rotelle è destinata a persone invalide che svol-
gono un’intensa attività esterna. E’ ideale sia per interni
(abitazione, scuola) sia per il tempo libero all’aperto, pur-
ché il terreno d’appoggio sia solido e non sdrucciolevole.
Utilizzate inizialmente la sedia a rotelle attiva con molta
prudenza.
Leggete attentamente la seconda parte del manuale “In-
formazioni per la sicurezza”.

6
Freno a tamburo (ove presente)
Attenzione:
Frenate la vostra carrozzina con grande cautela quando state andando indietro.
Questa cautela va assunta in particolare quando si va indietro in pendio. Una frenata brusca sugli anelli
corrimano o usando le leve dei freni può causare un ribaltamento della carrozzina.
Il freno a tamburo viene attivato dall’accompagnatore tramite la leva del freno montata sulla maniglia di spinta.
Vantaggi: azione frenante indipendentemente dal pro!lo della gomma.
Azione frenante indipendente dalla pressione della gomma. Utilizzo più sicuro da parte dell’accompagnatore grazie al
posizionamento delle leve dei freni sulle due impugnature.

7
I braccioli sono estraibili e regolabili in altezza:
• estraibili, facilitano il trasferimento dalla sedia a
rotelle al letto, alla sedia, etc…
• sono un sostegno laterale del corpo
• proteggono gli abiti contro i raggi delle ruote
• regolabili in altezza, permettono all’utente una
maggiore adattabilità
• nel caso si utilizzi un cuscino è possibile adattare
l’altezza al nuovo livello sedile.
Il bracciolo desk permette di avere braccioli imbottiti più
corti per casi d’impiego speci•ci. La sedia a rotelle può
scorrere con maggior facilità sotto tavoli, scrivanie, etc..
Braccioli
Attenzione: non sollevare mai la sedia dai
braccioli.

8
Regolazioni
Regolazione tensione schienale (ove presente) - maniglie di spinta
La tensione dello schienale è regolabile per facilitare il
contenimento del tronco.
Regolazione tensione schienale:
• staccare il cuscino di copertura
• allentare le fasce in velcro (a)
• sistemare la persona in maniera da consentire un
maggior avvolgimento del tronco
• richiudere le fasce
• riposizionare il cuscino schienale
Regolazione in altezza delle maniglie di spinta:
• svitare completamente la vite e il dado (b)
• sollevare o abbasare la maniglia secondo l’altezza
desiderata
• avvitare la vite e il dado (b)
a
b

Chiusura:
• rimuovere il cuscino (se presente)
• ribaltare verso l’alto le pedane in plastica
• alzare la parte centrale del telo sedile (c)
Apertura e chiusura della carrozzina
Apertura:
• spingere verso il basso la parte superiore (d) della
crociera !no all’arresto
• ribaltare verso il basso le pedane in plastica (d)
• posizionare il cuscino (ove presente)
La sedia a rotelle può essere piegata con facilità, senza l’utilizzo di attrezzi, eseguendo poche operazioni manuali
c
9
d

Smontaggio pedana completa
10
Smontaggio della pedana:
• premere la leva sgancio pedana (e)
• girare verso l’esterno e s!lare verso l’alto
L’appoggiapiede è ribaltabile verso l’alto per facilitare
l’avvicinamento della persona alla carrozzina.
Montaggio della pedana:
• inserire esternamente negli appositi attacchi la peda-
na
• girare verso l’interno della carrozzina, !nchè non è
completamente agganciata al telaio
e

Regolazione pedana in altezza
11
Regolazione della pedana in altezza:
• allentare il bullone e regolarla secondo l’altezza
desiderata
• avvitare il bullone in modo da bloccare l’astina
della pedana
Attenzione:
Veri!care che l’astina della pedana sia inserita almeno di
5 cm all’interno del supporto pedana.
Regolare l’astina pedana in modo da avere sempre una di-
stanza tra la pedana in plastica ed il terreno di circa 6 cm
6 cm

Regolazione importante per la scelta del giusto assetto
della carrozzina; è possibile intervenire sia sull’altezza sia
sulla profondità.
Regolazione in altezza: la piastra di supporto della ruota
posteriore può essere posizionata ad altezze diverse:
• rimuovere la ruota posteriore (vedi pag 14) “Estrazio-
ne ruote posteriori”.
• rimuovere le viti di •ssaggio
• spostare la piastra in alto o in basso (passo 2 cm)
• reinserire le viti e riavvitare i dadi.
Regolazione in profondità:
la piastra consente di •ssare la boccola (f) in diverse po-
sizioni
• s•lare la ruota posteriore (vedi pag 14) “Estrazione
ruote posteriori”
• rimuovere la boccola e il rispettivo dado e rondella
• trovato il giusto assetto inserire le viti nelle corrispet-
tive sedi e riavvitare tutte le parti.
La regolazione della ruota posteriore può comportare
una variazione dell’angolo di seduta; in questo caso è as-
solutamente necessario regolare l’altezza della ruota an-
teriore (vedi pag13) “Regolazione ruote anteriori”.

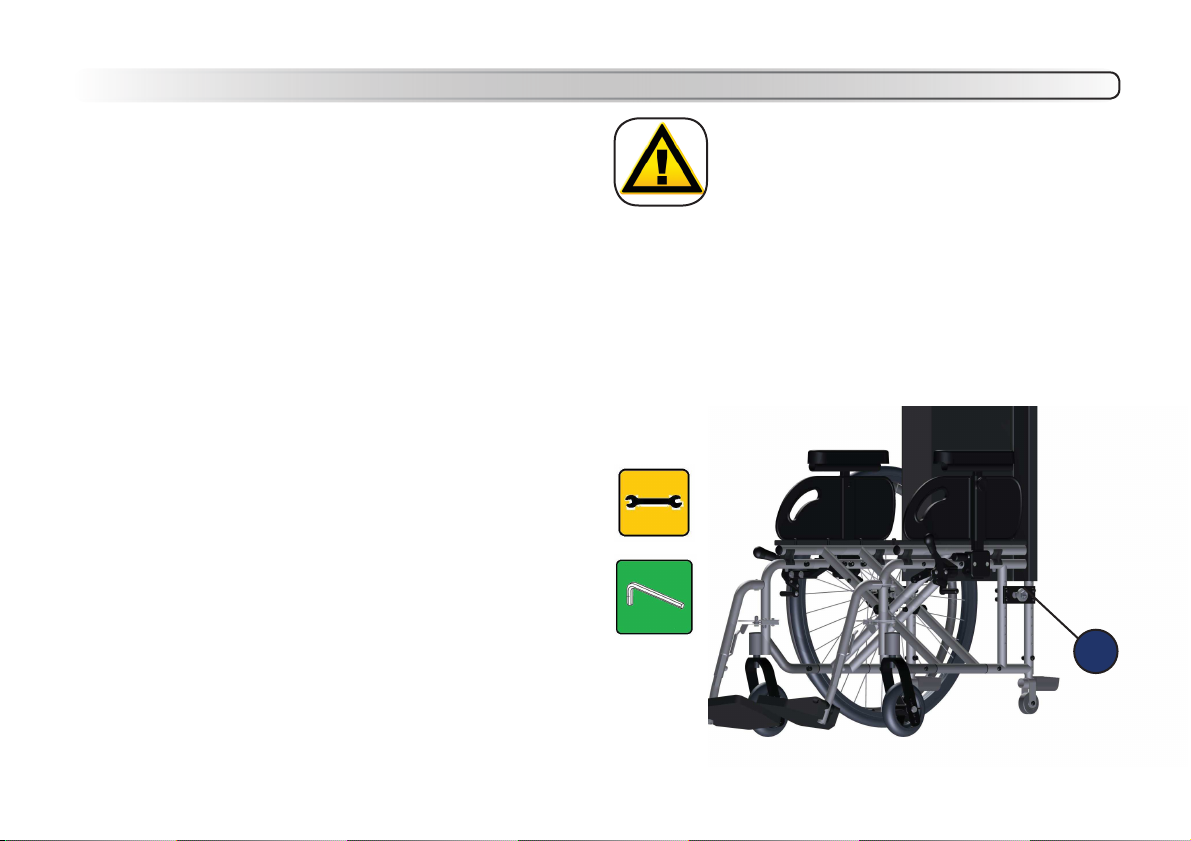

Regolazione ruota posteriore
Attenzione:
lo spostamento della boccola in posizione avanzata, ren-
de la carrozzina con un assetto “Attivo”, questo farà si
che la carrozzina si impenni con maggior facilità.
Lo spostamento della boccola in posizione arretrata, ren-
de la carrozzina con un assetto “Prudente”.
f
12

Regolazione forcella e ruote anteriori
Regolazione altezza ruote anteriori:
è necessaria al •ne di ottenere la corretta altezza anterio-
re della carrozzina.
• rimuovere le viti (g), spostare la ruota in corrispon-
denza dei fori presenti sulla forcella
• inserire le viti e serrare energicamente
g
13
Attenzione:
La regolazione dell’altezza anteriore si rende necessaria
nel momento in cui si va a sostituire la ruota anteriore
con una ruota di dimensione diversa o nel momento in cui
viene regolata la ruota posteriore o semplicemente se si
desidera modi•care l’altezza anteriore della carrozzina.

14
Perni estraibili e ruotine per passaggi stretti
h
Una leggera pressione sul pulsante del perno (h) permet-
te di estrarre la ruota di spinta in maniera rapida riducen-
do la larghezza della carrozzina. Per reinserire la ruota è
suf!ciente esercitare la stessa pressione !no ad avverti-
re uno scatto di avvenuto bloccaggio.
Le ruote per i passaggi stretti si utilizzano per il passaggio
attraverso porte di dimensioni ridotte dopo aver estratto
le ruote di spinta.

Per trasportare la carrozzina in macchina:
• rimuovere imbottitura sedile
• sollevare le pedane
• estrarre i perni a estrazione rapida (pag. 14)
• alzare la parte centrale del telo sedile e chiudere la carrozzina (Apertura/Chiusura carrozzina pag. 9)
Per rimontare la carrozzina bisogna seguire tutti i passaggi in ordine inverso.
15
Trasporto in auto

Manutenzione della sedia a rotelle
16
Controlli annuali
La manutenzione deve essere eseguita una volta all’anno.
Si consiglia un accurato controllo dello stato dei cuscinet-
ti, sabbia, acqua e polveri li danneggiano. Lubri!care
leggermente con olio per biciclette privo di resine.
Per la pulizia del telaio utilizzare acqua calda con poco
sapone, oppure un detergente casalingo. Le parti in mate-
riale sintetico dovranno essere pulite con i comuni deter-
genti speci!ci per questo materiale.
Attenzione!
Non usare apparecchi di pulizia ad alta pressione" Pericolo
di danneggiamento della parte meccanica provocato dai
getti d’acqua.
Le sedie non devono essere pulite con detergenti aggres-
sivi.
Attenzione!
Tutti i componenti che possono essere a contatto con la
pelle, se la carrozzina passa da un utilizzatore ad un altro,
devono essere sostituiti.
Riparazioni
Per interventi di riparazione af!datevi al vostro rivendi-
tore specializzato Nuova Blandino S.r.l., il quale è stato
istruito presso il nostro stabilimento secondo le nostre
speci!che, ed è in grado di offrire consulenza, assistenza
e servizi di riparazione.
Parti di ricambio
Ordinarli tramite il proprio rivenditore. Ai !ni di una cor-
retta consegna delle parti di ricambio è necessario indi-
care il numero di telaio relativo alla sedia a rotelle. Per
motivi di sicurezza utilizzare ricambi e accessori autoriz-
zati da Nuova Blandino S.r.l. indicazioni di dove trovare il
numero di telaio.(pag. 26)
Smaltimento
L’imballo della sedia a rotelle può essere portato al rici-
clo materiali. Le parti in metallo vengono raccolte e rici-
clate nel metallo vecchio. Le parti in stoffa e in plastiche
vengono riciclate.
Lo smaltimento deve avvenire in base alle relative norme
di legge nazionali.

17
Misure
cm 36 38 40 43 45 48 cm 54 56 58 61 63 66 cm 76 cm 102
cm 51 cm 41 cm 41 optional cm 45
Kg 14,5 Portata Max. Kg 120

18
Accessori
Bracciolo lungo Sedile senza foro Sedile con foro WC Appoggiatesta Spinta tronco
Tavolo bordo incavo Tavolo rettangolare Bracciolo Emiplegico Fascione cm 25 Pedana elevabile
Cintura di semplice Cintura pelvica
grande
Ruotina anti ribalta-
mento
Schienale tensiona-
bile
Sistema monoguida
