Wir gratulieren Ihnen zum Kauf Ihres neuen Blaupunkt Falt-E-Bikes.

Wir möchten, dass Sie lange Freude an Ihrem Falt-E-Bike haben, daher lesen Sie bitte dieses Handbuch

sorgfältig durch.

Sollten Sie wider Erwarten Probleme mit Ihrem Falt-E-Bike haben, prüfen Sie bitte anhand der

Bedienungsanleitung, ob Sie das Problem lösen können.

Bitte beachten Sie: Dieses Handbuch ist keine detaillierte Anleitung für Service, Wartung und

Reparaturen. Reparaturen dürfen nur von einem Fachmann durchgeführt werden, um die

Sicherheit Ihres Falt-E-Bikes zu gewährleisten.

Ihr Händler und der Blaupunkt-Service helfen Ihnen gerne weiter.

INHALTSVERZEICHNIS

1. WICHTIGE SICHERHEITSHINWEISE

2. LIEFERUMFANG

3. ERSTE SCHRITTE, UM IHR FALT-E-BIKE KENNENZULERNEN

4. FALTEN DES FALT-E-BIKES

5. FUNKTIONSWEISE DES ANTRIEBS

6. DER AKKU (AUFLADUNG, WARTUNG, REICHWEITE)

7. FUNKTIONEN BEIM RADFAHREN

8. POSITION/ HÖHE DES SATTELS

9. BREMSEN, BREMSANLAGE

10. LENKER/ LENKERVORBAU

11. BETRIEB DER GANGSCHALTUNG

12. WARTUNG: VOR DER ERSTEN INBETRIEBNAHME

13. WARTUNG: VOR JEDER FAHRT

14. WARTUNG: REGELMÄSSIGE REINIGUNG

15. WARTUNG: REGELMÄSSIGE KONTROLLEN

16. BESTIMMUNGSGEMÄSSE VERWENDUNG

17. TECHNISCHE INFORMATIONEN

18. FAQ (HÄUFIG GESTELLTE FRAGEN)

19. GARANTIE

20. SERVICE

21. ENTSORGUNGSHINWEISE

1. WICHTIGE SICHERHEITSHINWEISE

 Das Falt-E-Bike wird in einem vormontierten, nicht fahrbereiten Zustand ausgeliefert. Vor

der ersten Inbetriebnahme müssen zwingend alle Bauteile und Schrauben auf festen Sitz

geprüft und ggf. nachgezogen werden. Die Einstellung und Funktion der Gangschaltung,

der Bremsen und aller anderen mechanischen Teile ist zu überprüfen.

 Das Falt-E-Bike darf nur verwendet werden, wenn alle Schnellspannmechanismen korrekt

einrasten bzw. eingerastet sind.

 Bedienen Sie dieses Falt-E-Bike nicht, ohne die Anleitung sorgfältig durchzulesen und die

Bedienung des Falt-E-Bikes zu verstehen.

 Dieses Falt-E-Bike ist nur für den nicht kommerziellen Gebrauch bestimmt.

 Legen Sie vor dem Fahren einen Helm, Handschuhe und andere Schutzausrüstung an, um

sich bei einem Unfall vor Verletzungen zu schützen. Bei Nachtfahrten empfehlen wir das

Tragen reflektierender Kleidung.

 Beachten Sie beim Benutzen dieses Falt-E-Bikes die Verkehrsregeln und Vorschriften.

 Es dürfen keine zusätzlichen Passagiere befördert werden.

 Verwenden Sie das Falt-E-Bike nicht, wenn daran Beschädigungen sichtbar sind oder

andere Zweifel an der ordnungsgemäßen und sicheren Funktion bestehen.

 Ihre Versicherungspolicen bieten Ihnen ggf. keinen Schutz vor Unfällen mit diesem Falt-

E-Bike. Um festzustellen, ob eine Versicherungsdeckung besteht, wenden Sie sich an

Ihren Versicherungsvertreter.

 Das Falt-E-Bike darf nicht im Regen stehen gelassen oder ins Wasser getaucht werden.

Wenn Wasser in das Steuergerät und das Antriebsrad eindringt, kann dies einen

Kurzschluss verursachen und die elektrischen Komponenten beschädigen.

 Verändern Sie keine Komponenten am Falt-E-Bike. Änderungen am Falt-E-Bike, die von

Blaupunkt nicht genehmigt wurden, führen zum Erlöschen der Garantie des Herstellers

und können zu Schäden oder Verletzungen führen.

 Fahren Sie immer mit einer angemessenen Geschwindigkeit in Bezug auf Licht,

Wetter und Straßenbedingungen, Verkehr, Sicht und Ihrer fahrerischen Fähigkeiten.

Wir gratulieren Ihnen zum Kauf Ihres neuen Blaupunkt Falt-E-Bikes.

Wir möchten, dass Sie lange Freude an Ihrem Falt-E-Bike haben, daher lesen Sie bitte dieses Handbuch

sorgfältig durch.

Sollten Sie wider Erwarten Probleme mit Ihrem Falt-E-Bike haben, prüfen Sie bitte anhand der

Bedienungsanleitung, ob Sie das Problem lösen können.

Bitte beachten Sie: Dieses Handbuch ist keine detaillierte Anleitung für Service, Wartung und

Reparaturen. Reparaturen dürfen nur von einem Fachmann durchgeführt werden, um die

Sicherheit Ihres Falt-E-Bikes zu gewährleisten.

Ihr Händler und der Blaupunkt-Service helfen Ihnen gerne weiter.

INHALTSVERZEICHNIS

1. WICHTIGE SICHERHEITSHINWEISE

2. LIEFERUMFANG

3. ERSTE SCHRITTE, UM IHR FALT-E-BIKE KENNENZULERNEN

4. FALTEN DES FALT-E-BIKES

5. FUNKTIONSWEISE DES ANTRIEBS

6. DER AKKU (AUFLADUNG, WARTUNG, REICHWEITE)

7. FUNKTIONEN BEIM RADFAHREN

8. POSITION/ HÖHE DES SATTELS

9. BREMSEN, BREMSANLAGE

10. LENKER/ LENKERVORBAU

11. BETRIEB DER GANGSCHALTUNG

12. WARTUNG: VOR DER ERSTEN INBETRIEBNAHME

13. WARTUNG: VOR JEDER FAHRT

14. WARTUNG: REGELMÄSSIGE REINIGUNG

15. WARTUNG: REGELMÄSSIGE KONTROLLEN

16. BESTIMMUNGSGEMÄSSE VERWENDUNG

17. TECHNISCHE INFORMATIONEN

18. FAQ (HÄUFIG GESTELLTE FRAGEN)

19. GARANTIE

20. SERVICE

21. ENTSORGUNGSHINWEISE

1. WICHTIGE SICHERHEITSHINWEISE

 Das Falt-E-Bike wird in einem vormontierten, nicht fahrbereiten Zustand ausgeliefert. Vor

der ersten Inbetriebnahme müssen zwingend alle Bauteile und Schrauben auf festen Sitz

geprüft und ggf. nachgezogen werden. Die Einstellung und Funktion der Gangschaltung,

der Bremsen und aller anderen mechanischen Teile ist zu überprüfen.

 Das Falt-E-Bike darf nur verwendet werden, wenn alle Schnellspannmechanismen korrekt

einrasten bzw. eingerastet sind.

 Bedienen Sie dieses Falt-E-Bike nicht, ohne die Anleitung sorgfältig durchzulesen und die

Bedienung des Falt-E-Bikes zu verstehen.

 Dieses Falt-E-Bike ist nur für den nicht kommerziellen Gebrauch bestimmt.

 Legen Sie vor dem Fahren einen Helm, Handschuhe und andere Schutzausrüstung an, um

sich bei einem Unfall vor Verletzungen zu schützen. Bei Nachtfahrten empfehlen wir das

Tragen reflektierender Kleidung.

 Beachten Sie beim Benutzen dieses Falt-E-Bikes die Verkehrsregeln und Vorschriften.

 Es dürfen keine zusätzlichen Passagiere befördert werden.

 Verwenden Sie das Falt-E-Bike nicht, wenn daran Beschädigungen sichtbar sind oder

andere Zweifel an der ordnungsgemäßen und sicheren Funktion bestehen.

 Ihre Versicherungspolicen bieten Ihnen ggf. keinen Schutz vor Unfällen mit diesem Falt-

E-Bike. Um festzustellen, ob eine Versicherungsdeckung besteht, wenden Sie sich an

Ihren Versicherungsvertreter.

 Das Falt-E-Bike darf nicht im Regen stehen gelassen oder ins Wasser getaucht werden.

Wenn Wasser in das Steuergerät und das Antriebsrad eindringt, kann dies einen

Kurzschluss verursachen und die elektrischen Komponenten beschädigen.

 Verändern Sie keine Komponenten am Falt-E-Bike. Änderungen am Falt-E-Bike, die von

Blaupunkt nicht genehmigt wurden, führen zum Erlöschen der Garantie des Herstellers

und können zu Schäden oder Verletzungen führen.

 Fahren Sie immer mit einer angemessenen Geschwindigkeit in Bezug auf Licht,

Wetter und Straßenbedingungen, Verkehr, Sicht und Ihrer fahrerischen Fähigkeiten.

2. LIEFERUMFANG

 Blaupunkt Falt-E-Bike

 Fahrrad- Akku mit Schlüsseln (modellspezifisch, nur bei austauschbarem Akku)

 Ladegerät

 Batterie bzw. Akkuleuchten (modellspezifisch, nur wenn nicht fest montiert)

 Bedienungsanleitung

 Werkzeug (Modellspezifisch)

3. ERSTE SCHRITTE, UM IHR FALT-E-BIKE KENNENZULERNEN

① Lenker (Modellabhängig mit

Schnellspanner für

Höhenverstellung)

② Schnellspanner/ Faltgelenk

Lenkstange

③ Schnellspanner/ Faltgelenk

Rahmen

④ Schnellspanner für Sattelhöhe

⑤ Faltpedale

⑥ Computer

⑦ Akku (Modellabhängig

entnehmbar, mit Ladebuchse,

Schalter und Kapazitätsanzeige)

⑧ Nabenmotor Hinterrad bzw.

Vorderrad (Modellabhängig)

⑨ Scheibenbremse/ Felgenbremse/

Rücktrittbremse (Modellabhängig)

⑩ Naben- bzw. Kettenschaltung

(Modellabhängig)

⑪ Frontleuchte

⑫

Rücklicht (Modellabhängig mit

integrierter Bremsleuchte)

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die

gezeigten Optionen können variieren.

2. LIEFERUMFANG

 Blaupunkt Falt-E-Bike

 Fahrrad- Akku mit Schlüsseln (modellspezifisch, nur bei austauschbarem Akku)

 Ladegerät

 Batterie bzw. Akkuleuchten (modellspezifisch, nur wenn nicht fest montiert)

 Bedienungsanleitung

 Werkzeug (Modellspezifisch)

3. ERSTE SCHRITTE, UM IHR FALT-E-BIKE KENNENZULERNEN

① Lenker (Modellabhängig mit

Schnellspanner für

Höhenverstellung)

② Schnellspanner/ Faltgelenk

Lenkstange

③ Schnellspanner/ Faltgelenk

Rahmen

④ Schnellspanner für Sattelhöhe

⑤ Faltpedale

⑥ Computer

⑦ Akku (Modellabhängig

entnehmbar, mit Ladebuchse,

Schalter und Kapazitätsanzeige)

⑧ Nabenmotor Hinterrad bzw.

Vorderrad (Modellabhängig)

⑨ Scheibenbremse/ Felgenbremse/

Rücktrittbremse (Modellabhängig)

⑩ Naben- bzw. Kettenschaltung

(Modellabhängig)

⑪ Frontleuchte

⑫ Rücklicht (Modellabhängig mit

integrierter Bremsleuchte)

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die

gezeigten Optionen können variieren.

4. FALTEN DES FALT-E-BIKES

FALTEN DES FALT-E-BIKES

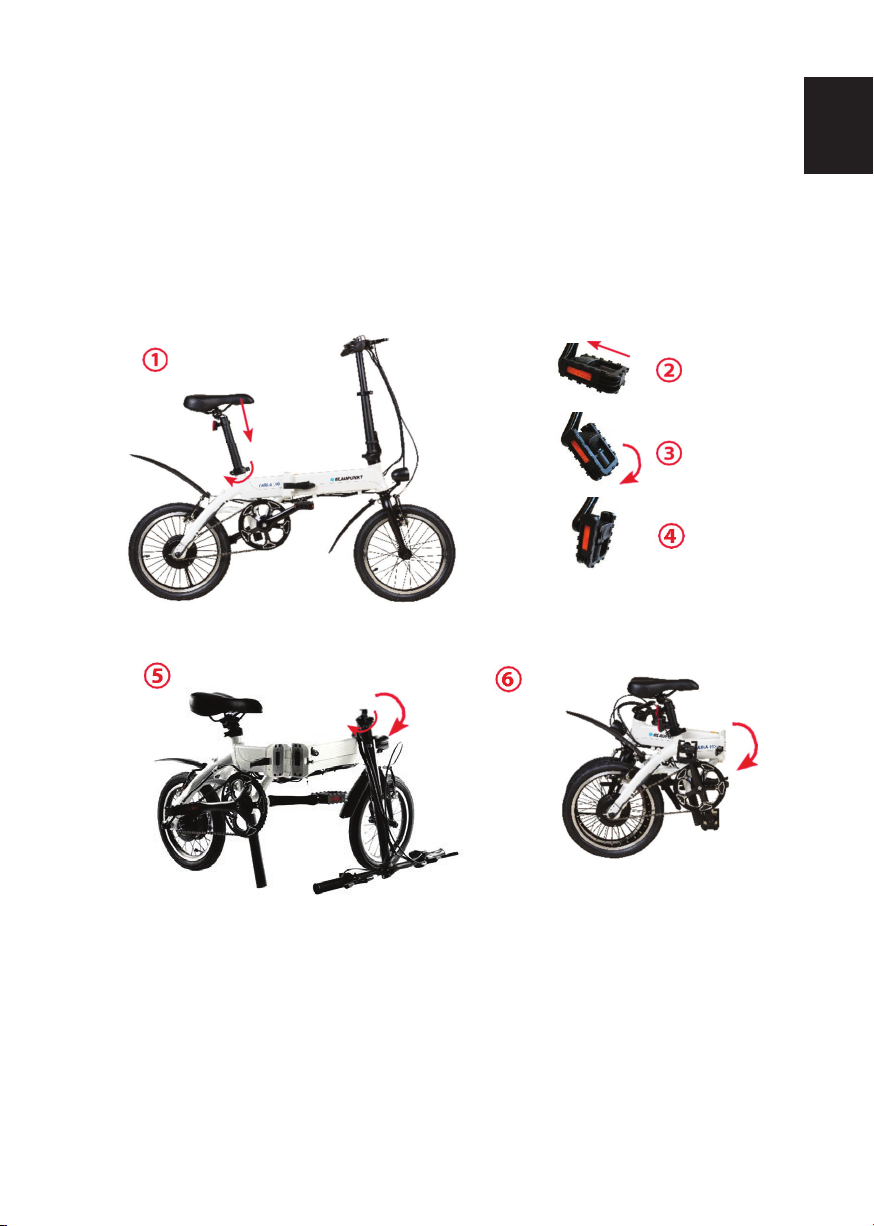

 Öffnen Sie die Schnellspanner an der Sattelstütze (1) und drücken Sie den Sitz ganz nach unten.

 Pedale nach innen drücken und anklappen (2-4)

 Entsperren und lösen Sie die Schnellspannklemme (5) und klappen Sie die Lenkstange

zusammen.

 Den Klapphebel (6) lösen und das Falt-E-Bike zusammenklappen.

SICHERHEITSHINWEISE:

Stellen Sie sicher, dass alle Verriegelungen bzw. Schnellspanner vor dem Fahren mit dem Falt-E-Bike

ordnungsgemäß befestigt und geschlossen sind.

Klappen Sie bei geklapptem Falt-E-Bike die Rahmenverriegelung nicht zu bzw. klappen Sie diese nicht auf

die Kontakte, da hierdurch beim Transport die Kontakte beschädigt werden können.

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die

gezeigten Optionen können variieren.

2. LIEFERUMFANG

 Blaupunkt Falt-E-Bike

 Fahrrad- Akku mit Schlüsseln (modellspezifisch, nur bei austauschbarem Akku)

 Ladegerät

 Batterie bzw. Akkuleuchten (modellspezifisch, nur wenn nicht fest montiert)

 Bedienungsanleitung

 Werkzeug (Modellspezifisch)

3. ERSTE SCHRITTE, UM IHR FALT-E-BIKE KENNENZULERNEN

① Lenker (Modellabhängig mit

Schnellspanner für

Höhenverstellung)

② Schnellspanner/ Faltgelenk

Lenkstange

③ Schnellspanner/ Faltgelenk

Rahmen

④ Schnellspanner für Sattelhöhe

⑤ Faltpedale

⑥ Computer

⑦ Akku (Modellabhängig

entnehmbar, mit Ladebuchse,

Schalter und Kapazitätsanzeige)

⑧ Nabenmotor Hinterrad bzw.

Vorderrad (Modellabhängig)

⑨ Scheibenbremse/ Felgenbremse/

Rücktrittbremse (Modellabhängig)

⑩ Naben- bzw. Kettenschaltung

(Modellabhängig)

⑪ Frontleuchte

⑫ Rücklicht (Modellabhängig mit

integrierter Bremsleuchte)

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die

gezeigten Optionen können variieren.

2. LIEFERUMFANG

 Blaupunkt Falt-E-Bike

 Fahrrad- Akku mit Schlüsseln (modellspezifisch, nur bei austauschbarem Akku)

 Ladegerät

 Batterie bzw. Akkuleuchten (modellspezifisch, nur wenn nicht fest montiert)

 Bedienungsanleitung

 Werkzeug (Modellspezifisch)

3. ERSTE SCHRITTE, UM IHR FALT-E-BIKE KENNENZULERNEN

① Lenker (Modellabhängig mit

Schnellspanner für

Höhenverstellung)

② Schnellspanner/ Faltgelenk

Lenkstange

③ Schnellspanner/ Faltgelenk

Rahmen

④ Schnellspanner für Sattelhöhe

⑤ Faltpedale

⑥ Computer

⑦ Akku (Modellabhängig

entnehmbar, mit Ladebuchse,

Schalter und Kapazitätsanzeige)

⑧ Nabenmotor Hinterrad bzw.

Vorderrad (Modellabhängig)

⑨ Scheibenbremse/ Felgenbremse/

Rücktrittbremse (Modellabhängig)

⑩ Naben- bzw. Kettenschaltung

(Modellabhängig)

⑪ Frontleuchte

⑫ Rücklicht (Modellabhängig mit

integrierter Bremsleuchte)

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die

gezeigten Optionen können variieren.

2. LIEFERUMFANG

 Blaupunkt Falt-E-Bike

 Fahrrad- Akku mit Schlüsseln (modellspezifisch, nur bei austauschbarem Akku)

 Ladegerät

 Batterie bzw. Akkuleuchten (modellspezifisch, nur wenn nicht fest montiert)

 Bedienungsanleitung

 Werkzeug (Modellspezifisch)

3. ERSTE SCHRITTE, UM IHR FALT-E-BIKE KENNENZULERNEN

① Lenker (Modellabhängig mit

Schnellspanner für

Höhenverstellung)

② Schnellspanner/ Faltgelenk

Lenkstange

③ Schnellspanner/ Faltgelenk

Rahmen

④ Schnellspanner für Sattelhöhe

⑤ Faltpedale

⑥ Computer

⑦ Akku (Modellabhängig

entnehmbar, mit Ladebuchse,

Schalter und Kapazitätsanzeige)

⑧ Nabenmotor Hinterrad bzw.

Vorderrad (Modellabhängig)

⑨ Scheibenbremse/ Felgenbremse/

Rücktrittbremse (Modellabhängig)

⑩ Naben- bzw. Kettenschaltung

(Modellabhängig)

⑪ Frontleuchte

⑫ Rücklicht (Modellabhängig mit

integrierter Bremsleuchte)

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die

gezeigten Optionen können variieren.

4. FALTEN DES FALT-E-BIKES

FALTEN DES FALT-E-BIKES

 Öffnen Sie die Schnellspanner an der Sattelstütze (1) und drücken Sie den Sitz ganz nach unten.

 Pedale nach innen drücken und anklappen (2-4)

 Entsperren und lösen Sie die Schnellspannklemme (5) und klappen Sie die Lenkstange

zusammen.

 Den Klapphebel (6) lösen und das Falt-E-Bike zusammenklappen.

SICHERHEITSHINWEISE:

Stellen Sie sicher, dass alle Verriegelungen bzw. Schnellspanner vor dem Fahren mit dem Falt-E-Bike

ordnungsgemäß befestigt und geschlossen sind.

Klappen Sie bei geklapptem Falt-E-Bike die Rahmenverriegelung nicht zu bzw. klappen Sie diese nicht auf

die Kontakte, da hierdurch beim Transport die Kontakte beschädigt werden können.

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die

gezeigten Optionen können variieren.

2. LIEFERUMFANG

 Blaupunkt Falt-E-Bike

 Fahrrad- Akku mit Schlüsseln (modellspezifisch, nur bei austauschbarem Akku)

 Ladegerät

 Batterie bzw. Akkuleuchten (modellspezifisch, nur wenn nicht fest montiert)

 Bedienungsanleitung

 Werkzeug (Modellspezifisch)

3. ERSTE SCHRITTE, UM IHR FALT-E-BIKE KENNENZULERNEN

① Lenker (Modellabhängig mit

Schnellspanner für

Höhenverstellung)

② Schnellspanner/ Faltgelenk

Lenkstange

③ Schnellspanner/ Faltgelenk

Rahmen

④ Schnellspanner für Sattelhöhe

⑤ Faltpedale

⑥ Computer

⑦ Akku (Modellabhängig

entnehmbar, mit Ladebuchse,

Schalter und Kapazitätsanzeige)

⑧ Nabenmotor Hinterrad bzw.

Vorderrad (Modellabhängig)

⑨ Scheibenbremse/ Felgenbremse/

Rücktrittbremse (Modellabhängig)

⑩ Naben- bzw. Kettenschaltung

(Modellabhängig)

⑪ Frontleuchte

⑫ Rücklicht (Modellabhängig mit

integrierter Bremsleuchte)

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die

gezeigten Optionen können variieren.

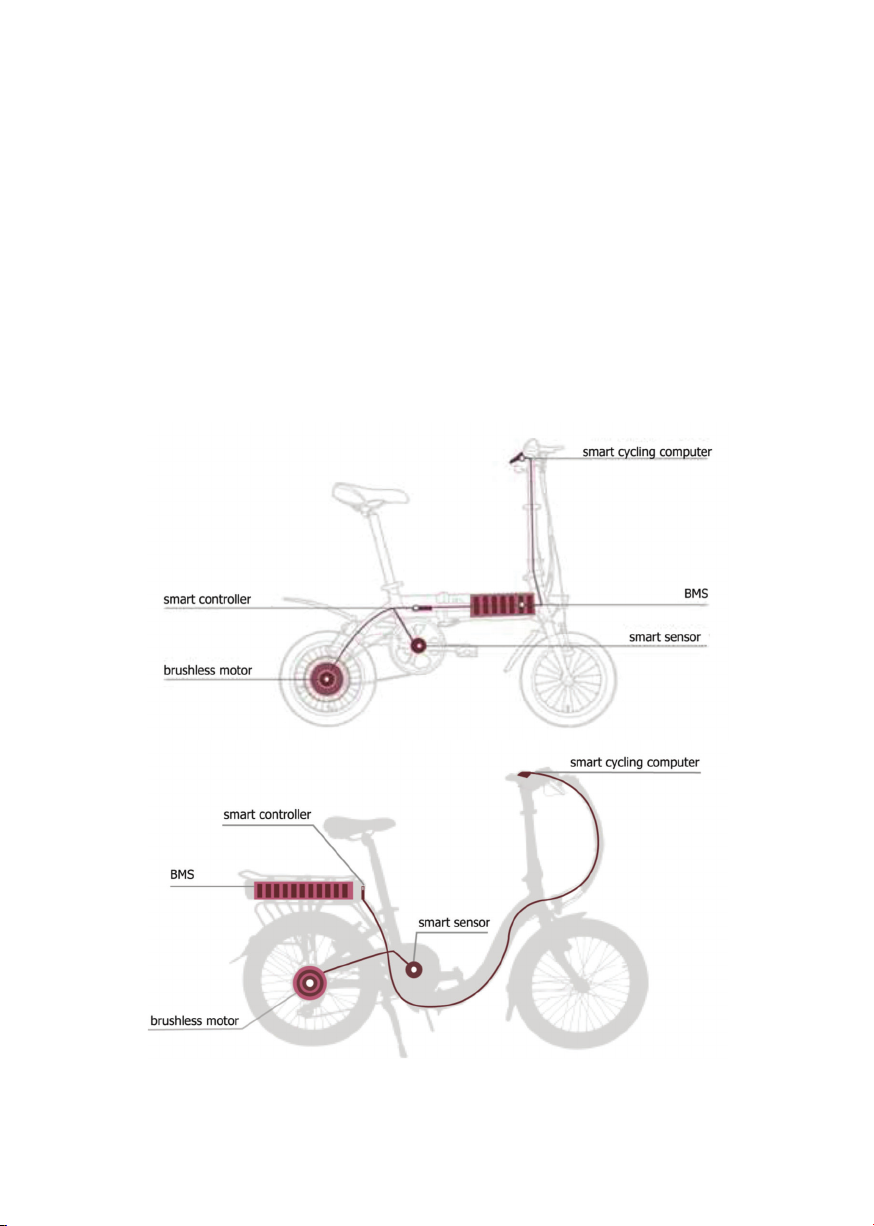

5. FUNKTIONSWEISE DES ANTRIEBS

Das Antriebssystem besteht aus den folgenden Komponenten:

 Kadenz- Sensor: Erfasst die Trittfrequenz

 Smart Controller: Ansteuerung des Motors unter Berücksichtigung der vorgenommenen

Einstellungen am Computer

 BMS: Akku mit integriertem BMS (Battery Management System)

 Brushless motor: Der Antrieb, bietet die Tretunterstützung an

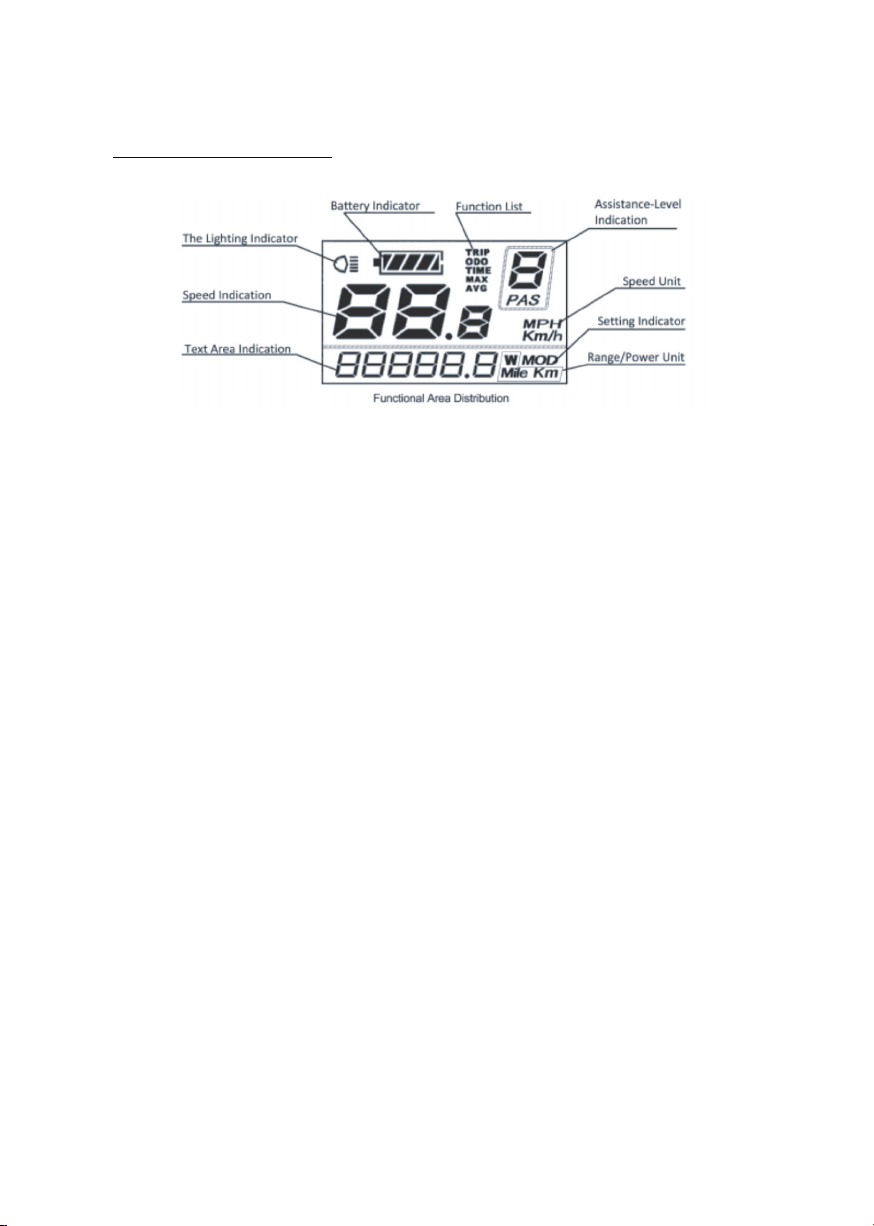

 Smart Cycling Computer: Steuerungs- und Anzeigeeinheit (Computer)

Sobald Sie mit dem Radfahren beginnen, erkennt das System Ihre Trittfrequenz

(Pedalbewegungsrate des Radfahrers) sowie die Fahrgeschwindigkeit und steuert den Elektromotor

entsprechend der auf dem Computer vorgenommenen Einstellungen, um die richtige

Kraftunterstützung für Ihre Fahrbedingungen bereitzustellen und Ihnen das Fahren leichter und

angenehmer zu machen.

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die

gezeigten Optionen können variieren.

2. LIEFERUMFANG

 Blaupunkt Falt-E-Bike

 Fahrrad- Akku mit Schlüsseln (modellspezifisch, nur bei austauschbarem Akku)

 Ladegerät

 Batterie bzw. Akkuleuchten (modellspezifisch, nur wenn nicht fest montiert)

 Bedienungsanleitung

 Werkzeug (Modellspezifisch)

3. ERSTE SCHRITTE, UM IHR FALT-E-BIKE KENNENZULERNEN

① Lenker (Modellabhängig mit

Schnellspanner für

Höhenverstellung)

② Schnellspanner/ Faltgelenk

Lenkstange

③ Schnellspanner/ Faltgelenk

Rahmen

④ Schnellspanner für Sattelhöhe

⑤ Faltpedale

⑥ Computer

⑦ Akku (Modellabhängig

entnehmbar, mit Ladebuchse,

Schalter und Kapazitätsanzeige)

⑧ Nabenmotor Hinterrad bzw.

Vorderrad (Modellabhängig)

⑨ Scheibenbremse/ Felgenbremse/

Rücktrittbremse (Modellabhängig)

⑩ Naben- bzw. Kettenschaltung

(Modellabhängig)

⑪ Frontleuchte

⑫ Rücklicht (Modellabhängig mit

integrierter Bremsleuchte)

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die

gezeigten Optionen können variieren.

6. DER AKKU (AUFLADEN, WARTUNG, REICHWEITE)

AUFLADUNG

Der Akku muss vor dem ersten Gebrauch aufgeladen werden. Verwenden Sie ausschließlich das von

Blaupunkt dafür bestimmte Original-Ladegerät, andernfalls kann der Akku beschädigt werden und es

kann zu einem Brand und anderen Gefahren kommen. Beim Verwenden eines anderen als des

angegebenen Ladegeräts erlischt die Garantie. Wir empfehlen Ihnen, das Laden unter Aufsicht

durchzuführen.

 Prüfen Sie sorgfältig, ob die Nenneingangsspannung des Ladegeräts mit der

Spannung des Stromnetzes übereinstimmt.

 Laden Sie den Akku an einem trockenen Ort auf und sorgen Sie für ausreichende

Belüftung. Weder der Akku noch das Ladegerät dürfen während des Ladevorgangs

abgedeckt werden.

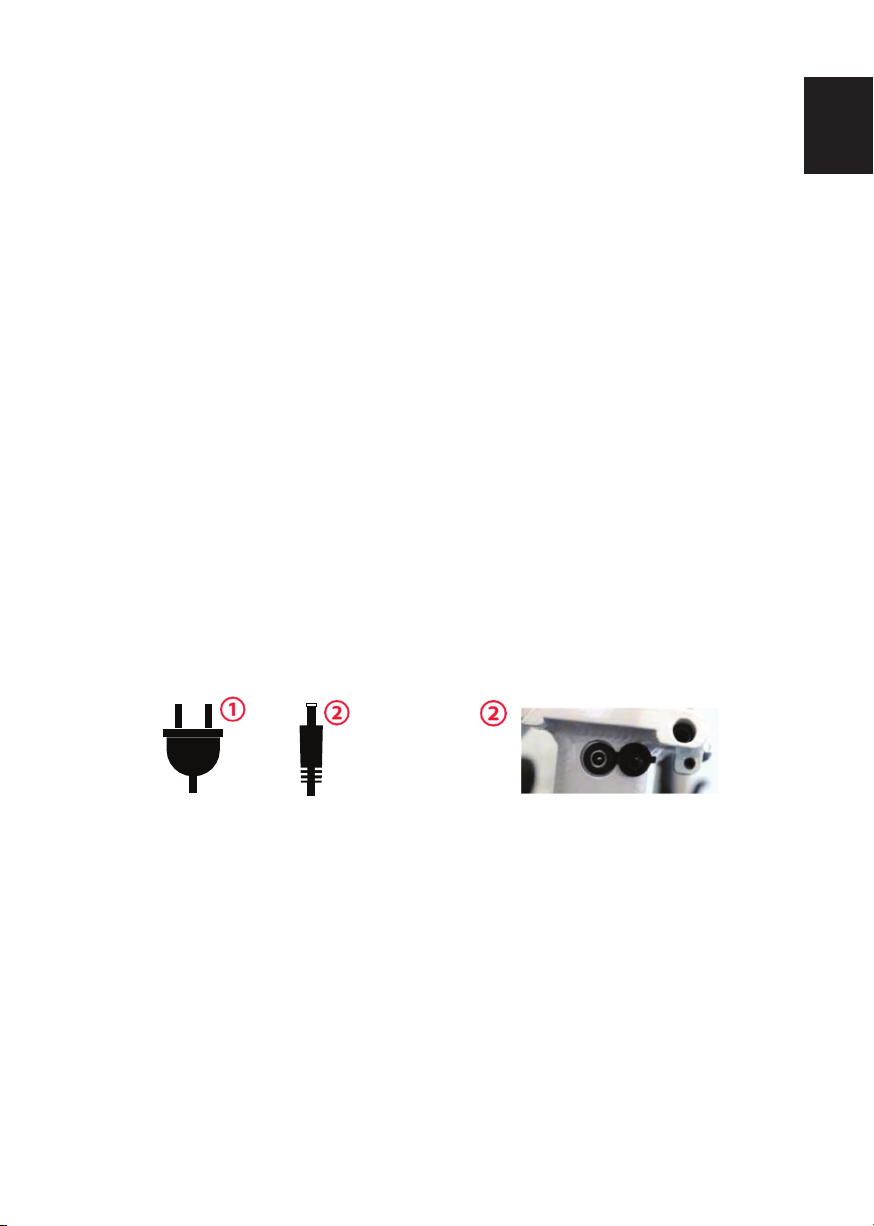

 Verbinden Sie zuerst den Ausgangsstecker des Ladegeräts (2) mit der Ladebuchse des Akkus.

Verbinden Sie dann den Eingangsstecker (1) des Ladegeräts mit der Steckdose.

 Je nach Modell können Sie den Akku entnehmen und auch separat laden.

 Das vollständige Aufladen eines Akkus dauert abhängig vom Ladezustand und Modell 2-

8 Stunden. Wenn die Ladekontrollleuchte am Ladegerät von rot zu grün wechselt, ist der

Akku vollständig aufgeladen.

 Ziehen Sie nach dem Aufladen zuerst den Netzstecker (1) heraus und dann den mit dem

Akku verbundenen Stecker (2).

 Lassen Sie den Akku nicht dauerhaft und/ oder unbeaufsichtigt am Ladegerät

angeschlossen.

 Laden Sie den Akku nur in Räumen mit installiertem Rauchmelder. Laden Sie den Akku

 Eine Verwendung von Wechselrichtern mit einer modifizierten Sinuswelle wird nicht

empfohlen und kann zu Funktionsstörungen führen.

WARTUNG

 Sie können die bestmögliche Leistung und Lebensdauer Ihres Akkus erzielen, indem Sie ihn

regelmäßig vor der Verwendung aufladen auch wenn er nicht vollständig entladen ist.

 Laden Sie den Akku bei Zimmertemperatur.

 Verwenden Sie den Akku im Temperaturbereich von 0°- 25°C .

 Wenn Sie einen vollständig entladenen Akku längere Zeit lagern, führt dies zu einem

dauerhaften Funktionsverlust. Laden Sie einen leeren Akku so bald wie möglich wieder auf.

 Bei längerer Lagerung des Akkus, den Akku mit ca. 50- 70% Ladung lagern und regelmäßig auf

noch vorhandene Ladung zu prüfen. Ein wegen unterlassenem Aufladen defekter Akku stellt

keinen Gewährleistungsanspruch dar.

 Jeder Akku mit Li-Ion-Technologie unterliegt einem unaufhaltsamen chemischen

Alterungsprozess, dieser Prozess läuft auch ohne die Verwendung bzw. ohne Laden des Akkus

ab. Die Kapazität des Akkus sinkt mit zunehmendem Alter. Nachlassende Kapazität ist kein

Mangel bzw. stellt keinen Gewährleistungsanspruch dar.

 Befolgen Sie zur Vermeidung von Umweltverschmutzung die kommunalen Vorschriften zur

ordnungsgemäßen Entsorgung des Akkus.

5. FUNKTIONSWEISE DES ANTRIEBS

Das Antriebssystem besteht aus den folgenden Komponenten:

 Kadenz- Sensor: Erfasst die Trittfrequenz

 Smart Controller: Ansteuerung des Motors unter Berücksichtigung der vorgenommenen

Einstellungen am Computer

 BMS: Akku mit integriertem BMS (Battery Management System)

 Brushless motor: Der Antrieb, bietet die Tretunterstützung an

 Smart Cycling Computer: Steuerungs- und Anzeigeeinheit (Computer)

Sobald Sie mit dem Radfahren beginnen, erkennt das System Ihre Trittfrequenz

(Pedalbewegungsrate des Radfahrers) sowie die Fahrgeschwindigkeit und steuert den Elektromotor

entsprechend der auf dem Computer vorgenommenen Einstellungen, um die richtige

Kraftunterstützung für Ihre Fahrbedingungen bereitzustellen und Ihnen das Fahren leichter und

angenehmer zu machen.

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die

gezeigten Optionen können variieren.

2. LIEFERUMFANG

 Blaupunkt Falt-E-Bike

 Fahrrad- Akku mit Schlüsseln (modellspezifisch, nur bei austauschbarem Akku)

 Ladegerät

 Batterie bzw. Akkuleuchten (modellspezifisch, nur wenn nicht fest montiert)

 Bedienungsanleitung

 Werkzeug (Modellspezifisch)

3. ERSTE SCHRITTE, UM IHR FALT-E-BIKE KENNENZULERNEN

① Lenker (Modellabhängig mit

Schnellspanner für

Höhenverstellung)

② Schnellspanner/ Faltgelenk

Lenkstange

③ Schnellspanner/ Faltgelenk

Rahmen

④ Schnellspanner für Sattelhöhe

⑤ Faltpedale

⑥ Computer

⑦ Akku (Modellabhängig

entnehmbar, mit Ladebuchse,

Schalter und Kapazitätsanzeige)

⑧ Nabenmotor Hinterrad bzw.

Vorderrad (Modellabhängig)

⑨ Scheibenbremse/ Felgenbremse/

Rücktrittbremse (Modellabhängig)

⑩ Naben- bzw. Kettenschaltung

(Modellabhängig)

⑪ Frontleuchte

⑫ Rücklicht (Modellabhängig mit

integrierter Bremsleuchte)

Hinweis: Es handelt sich hier um eine schematische Darstellung eines Falt-E-Bikes mit verschiedenen möglichen Ausstattungsoptionen. Die

gezeigten Optionen können variieren.

6. DER AKKU (AUFLADEN, WARTUNG, REICHWEITE)

AUFLADUNG

Der Akku muss vor dem ersten Gebrauch aufgeladen werden. Verwenden Sie ausschließlich das von

Blaupunkt dafür bestimmte Original-Ladegerät, andernfalls kann der Akku beschädigt werden und es

kann zu einem Brand und anderen Gefahren kommen. Beim Verwenden eines anderen als des

angegebenen Ladegeräts erlischt die Garantie. Wir empfehlen Ihnen, das Laden unter Aufsicht

durchzuführen.

 Prüfen Sie sorgfältig, ob die Nenneingangsspannung des Ladegeräts mit der

Spannung des Stromnetzes übereinstimmt.

 Laden Sie den Akku an einem trockenen Ort auf und sorgen Sie für ausreichende

Belüftung. Weder der Akku noch das Ladegerät dürfen während des Ladevorgangs

abgedeckt werden.

 Verbinden Sie zuerst den Ausgangsstecker des Ladegeräts (2) mit der Ladebuchse des Akkus.

Verbinden Sie dann den Eingangsstecker (1) des Ladegeräts mit der Steckdose.

 Je nach Modell können Sie den Akku entnehmen und auch separat laden.

 Das vollständige Aufladen eines Akkus dauert abhängig vom Ladezustand und Modell 2-

8 Stunden. Wenn die Ladekontrollleuchte am Ladegerät von rot zu grün wechselt, ist der

Akku vollständig aufgeladen.

 Ziehen Sie nach dem Aufladen zuerst den Netzstecker (1) heraus und dann den mit dem

Akku verbundenen Stecker (2).

 Lassen Sie den Akku nicht dauerhaft und/ oder unbeaufsichtigt am Ladegerät

angeschlossen.

 Laden Sie den Akku nur in Räumen mit installiertem Rauchmelder. Laden Sie den Akku

 Eine Verwendung von Wechselrichtern mit einer modifizierten Sinuswelle wird nicht

empfohlen und kann zu Funktionsstörungen führen.

WARTUNG

 Sie können die bestmögliche Leistung und Lebensdauer Ihres Akkus erzielen, indem Sie ihn

regelmäßig vor der Verwendung aufladen auch wenn er nicht vollständig entladen ist.

 Laden Sie den Akku bei Zimmertemperatur.

 Verwenden Sie den Akku im Temperaturbereich von 0°- 25°C .

 Wenn Sie einen vollständig entladenen Akku längere Zeit lagern, führt dies zu einem

dauerhaften Funktionsverlust. Laden Sie einen leeren Akku so bald wie möglich wieder auf.

 Bei längerer Lagerung des Akkus, den Akku mit ca. 50- 70% Ladung lagern und regelmäßig auf

noch vorhandene Ladung zu prüfen. Ein wegen unterlassenem Aufladen defekter Akku stellt

keinen Gewährleistungsanspruch dar.

 Jeder Akku mit Li-Ion-Technologie unterliegt einem unaufhaltsamen chemischen

Alterungsprozess, dieser Prozess läuft auch ohne die Verwendung bzw. ohne Laden des Akkus

ab. Die Kapazität des Akkus sinkt mit zunehmendem Alter. Nachlassende Kapazität ist kein

Mangel bzw. stellt keinen Gewährleistungsanspruch dar.

 Befolgen Sie zur Vermeidung von Umweltverschmutzung die kommunalen Vorschriften zur

ordnungsgemäßen Entsorgung des Akkus.

REICHWEITE

Die angegebene, modellabhängige Reichweite ist eine Maximalangabe.

In Fahrtests bei uns im Haus konnten diese Reichweiten problemlos erreicht oder sogar übertroffen

werden.

Es sind jedoch auch weitaus kürzere Reichweiten von unter 20 km möglich.

Die Reichweite mit einer Akkuladung hängt von vielen Faktoren ab, wie zum Beispiel:

 Unterstützungsstufe/ Eigenleistung des Fahrers – nutzen Sie kleinere

Unterstützungsstufen und erhöhen Sie die Eigenleistung zur Maximierung der

Reichweite.

 Fahrgeschwindigkeit – höhere Geschwindigkeiten, insbesondere mit höheren

Unterstützungsstufen kosten mehr Akkuleistung.

 Trittfrequenz – höhere Trittfrequenzen (schnelleres Treten) optimieren den

Wirkungsgrad, langsames Treten kostet mehr Energie.

 Anfahren und Bremsen – Häufiges Bremsen und damit verbundenes Anfahren

entleert den Akku schneller als lange Strecken mit gleichmäßiger Geschwindigkeit.

 Körperliche Fitness des Fahrers – je mehr und öfter Sie Fahrrad fahren, desto mehr

steigern Sie Ihre körperliche Fitness und werden höherer Reichweiten erzielen

 Schaltverhalten des Fahrers (wenn Schaltung vorhanden) – Richtiges Schalten

optimiert den Wirkungsgrad, Anfahren und Steigungen bewältigt man am besten in

einem kleinen, leichten Gang.

 Straßenbeschaffenheit – ebene Straßenoberflächen verringern den Rollwiderstand

und erhöhen die Reichweite.

 Windverhältnisse/ Sitzhaltung des Fahrers – aufrechte Sitzpositionen erhöhen den

Windwiderstand, ebenso erfordert Fahren bei Gegenwind mehr Energie.

 Gewicht – Das Gesamtgewicht von Fahrrad, Gepäck und Fahrer sollte möglichst

niedrig gehalten werden.

 Reifendruck – Minimieren Sie den Rollwiderstand durch passenden Reifendruck, ein

höherer Reifendruck sorgt für einen niedrigeren Rollwiderstand.

 Temperatur – Mit niedrigeren Temperaturen nimmt die Leistungsfähigkeit des Akkus

ab. Im Winter sinken daher die Reichweiten mit einer Akkuladung. Lagern Sie den

Akku im Winter bei Raumtemperatur und setzen ihn erst bei Fahrtantritt in das Rad

ein.

 Leistungsanzeige des Computers – Einige Computermodelle zeigen die

Motorleistung an, eine durchschnittlich niedrigere Leistungsangabe bedeutet eine

höhere Reichweite.

7. FUNKTIONEN BEIM RADFAHREN

LCD- CONTROLL-ANZEIGE (Modell 1)

Die Steuereinheit ist in das LC-Display integriert

und steuert das Antriebssystem. Es befindet sich

am Lenker.

Steuergerät Funktionsübersicht

1.1 An-/Aus-Schalter:

Halten Sie die mittlere Taste für 2 Sekunden

gedrückt, um das Steuergerät und den

elektrischen Antrieb ein- bzw. auszuschalten.

Das System schaltet sich automatisch aus, wenn

das Falt-E-Bike länger als 10 Minuten nicht

verwendet wird.

1.2 Assist-Modus:

Drücken Sie die Tasten oder , um die

gewünschte Unterstützungsstufe für das System

auszuwählen. Die niedrigste ist Stufe 1 und die

höchste ist Stufe 5.

Beim Einschalten ist die Standardeinstellung

Stufe 1.

Wenn Leistungsstufe „0“ angezeigt wird,

bedeutet dies, dass sich das Falt-E-Bike im

Parkmodus befindet bzw. Sie können es ohne

Motorunterstützung verwenden.

SICHERHEITSHINWEIS:

Beim Bewegen der Pedale kann der Motor bereits

starten, wenn Sie noch nicht sicher auf dem Rad

sitzen. Schalten Sie den Computer erst ein, wenn Sie

auf dem Falt-E-Bike Platz genommen haben bzw.

stellen Sie die Unterstützungsstufe auf 0. Stellen Sie

die Unterstützung auf 0 bevor Sie vom Rad

absteigen.

1.3 Licht/ Hintergrundbeleuchtung an/ aus:

Mit dem Display eingeschaltet, halten die

Taste für 2 Sekunden gedrückt, um

Scheinwerfer, Rücklicht (Modellabhängig)

und Hintergrundbeleuchtung ein- /

auszuschalten.

1.4 Schiebehilfe:

Das Falt-E-Bike ist mit einer Schiebehilfe

ausgestattet. Diese Funktion bewegt Ihr Falt-

E-Bike mit einer konstanten Geschwindigkeit

von 6 km/h ohne Pedalbewegung vorwärts

und erfordert lediglich, dass sie es beim

Laufen daneben im Gleichgewicht halten.

Dies ist sehr praktisch, wenn Sie das Falt-E-

Bike steil bergauf schieben müssen.

Halten Sie die Taste gedrückt, um die

Schiebehilfe zu aktivieren. Diese Funktion

bleibt so lange aktiviert, wie Sie die Taste

gedrückt halten und deaktiviert sich in

dem Moment, in dem Sie die Taste nicht

mehr gedrückt halten.

SICHERHEITSHINWEIS:

Die Schiebehilfe-Funktion darf nur verwendet

werden, wenn die Räder Bodenkontakt haben.

Beim Aktivieren der Schiebehilfe kann bei

unsachgemäßer Verwendung

Verletzungsgefahr bestehen, da sich das vom

Motor angetriebene Rad zu drehen beginnt.

1.5 Anzeigeinformationen:

Sie können zwischen verschiedenen

Informationen wechseln: Drücken Sie die

mittlere Taste wiederholt, um

Folgendes anzuzeigen: Aktuelle

Geschwindigkeit -> Fahrdistanz-> Fahrzeit

(Stunden) -> Maximale Geschwindigkeit ->

Durchschnittliche Fahrgeschwindigkeit ->

Motorleistung (Watt) -> Aktuelle

Geschwindigkeit.

REICHWEITE

Die angegebene, modellabhängige Reichweite ist eine Maximalangabe.

In Fahrtests bei uns im Haus konnten diese Reichweiten problemlos erreicht oder sogar übertroffen

werden.

Es sind jedoch auch weitaus kürzere Reichweiten von unter 20 km möglich.

Die Reichweite mit einer Akkuladung hängt von vielen Faktoren ab, wie zum Beispiel:

 Unterstützungsstufe/ Eigenleistung des Fahrers – nutzen Sie kleinere

Unterstützungsstufen und erhöhen Sie die Eigenleistung zur Maximierung der

Reichweite.

 Fahrgeschwindigkeit – höhere Geschwindigkeiten, insbesondere mit höheren

Unterstützungsstufen kosten mehr Akkuleistung.

 Trittfrequenz – höhere Trittfrequenzen (schnelleres Treten) optimieren den

Wirkungsgrad, langsames Treten kostet mehr Energie.

 Anfahren und Bremsen – Häufiges Bremsen und damit verbundenes Anfahren

entleert den Akku schneller als lange Strecken mit gleichmäßiger Geschwindigkeit.

 Körperliche Fitness des Fahrers – je mehr und öfter Sie Fahrrad fahren, desto mehr

steigern Sie Ihre körperliche Fitness und werden höherer Reichweiten erzielen

 Schaltverhalten des Fahrers (wenn Schaltung vorhanden) – Richtiges Schalten

optimiert den Wirkungsgrad, Anfahren und Steigungen bewältigt man am besten in

einem kleinen, leichten Gang.

 Straßenbeschaffenheit – ebene Straßenoberflächen verringern den Rollwiderstand

und erhöhen die Reichweite.

 Windverhältnisse/ Sitzhaltung des Fahrers – aufrechte Sitzpositionen erhöhen den

Windwiderstand, ebenso erfordert Fahren bei Gegenwind mehr Energie.

 Gewicht – Das Gesamtgewicht von Fahrrad, Gepäck und Fahrer sollte möglichst

niedrig gehalten werden.

 Reifendruck – Minimieren Sie den Rollwiderstand durch passenden Reifendruck, ein

höherer Reifendruck sorgt für einen niedrigeren Rollwiderstand.

 Temperatur – Mit niedrigeren Temperaturen nimmt die Leistungsfähigkeit des Akkus

ab. Im Winter sinken daher die Reichweiten mit einer Akkuladung. Lagern Sie den

Akku im Winter bei Raumtemperatur und setzen ihn erst bei Fahrtantritt in das Rad

ein.

 Leistungsanzeige des Computers – Einige Computermodelle zeigen die

Motorleistung an, eine durchschnittlich niedrigere Leistungsangabe bedeutet eine

höhere Reichweite.

7. FUNKTIONEN BEIM RADFAHREN

LCD- CONTROLL-ANZEIGE (Modell 1)

Die Steuereinheit ist in das LC-Display integriert

und steuert das Antriebssystem. Es befindet sich

am Lenker.

Steuergerät Funktionsübersicht

1.1 An-/Aus-Schalter:

Halten Sie die mittlere Taste für 2 Sekunden

gedrückt, um das Steuergerät und den

elektrischen Antrieb ein- bzw. auszuschalten.

Das System schaltet sich automatisch aus, wenn

das Falt-E-Bike länger als 10 Minuten nicht

verwendet wird.

1.2 Assist-Modus:

Drücken Sie die Tasten oder , um die

gewünschte Unterstützungsstufe für das System

auszuwählen. Die niedrigste ist Stufe 1 und die

höchste ist Stufe 5.

Beim Einschalten ist die Standardeinstellung

Stufe 1.

Wenn Leistungsstufe „0“ angezeigt wird,

bedeutet dies, dass sich das Falt-E-Bike im

Parkmodus befindet bzw. Sie können es ohne

Motorunterstützung verwenden.

SICHERHEITSHINWEIS:

Beim Bewegen der Pedale kann der Motor bereits

starten, wenn Sie noch nicht sicher auf dem Rad

sitzen. Schalten Sie den Computer erst ein, wenn Sie

auf dem Falt-E-Bike Platz genommen haben bzw.

stellen Sie die Unterstützungsstufe auf 0. Stellen Sie

die Unterstützung auf 0 bevor Sie vom Rad

absteigen.

1.3 Licht/ Hintergrundbeleuchtung an/ aus:

Mit dem Display eingeschaltet, halten die

Taste für 2 Sekunden gedrückt, um

Scheinwerfer, Rücklicht (Modellabhängig)

und Hintergrundbeleuchtung ein- /

auszuschalten.

1.4 Schiebehilfe:

Das Falt-E-Bike ist mit einer Schiebehilfe

ausgestattet. Diese Funktion bewegt Ihr Falt-

E-Bike mit einer konstanten Geschwindigkeit

von 6 km/h ohne Pedalbewegung vorwärts

und erfordert lediglich, dass sie es beim

Laufen daneben im Gleichgewicht halten.

Dies ist sehr praktisch, wenn Sie das Falt-E-

Bike steil bergauf schieben müssen.

Halten Sie die Taste gedrückt, um die

Schiebehilfe zu aktivieren. Diese Funktion

bleibt so lange aktiviert, wie Sie die Taste

gedrückt halten und deaktiviert sich in

dem Moment, in dem Sie die Taste nicht

mehr gedrückt halten.

SICHERHEITSHINWEIS:

Die Schiebehilfe-Funktion darf nur verwendet

werden, wenn die Räder Bodenkontakt haben.

Beim Aktivieren der Schiebehilfe kann bei

unsachgemäßer Verwendung

Verletzungsgefahr bestehen, da sich das vom

Motor angetriebene Rad zu drehen beginnt.

1.5 Anzeigeinformationen:

Sie können zwischen verschiedenen

Informationen wechseln: Drücken Sie die

mittlere Taste wiederholt, um

Folgendes anzuzeigen: Aktuelle

Geschwindigkeit -> Fahrdistanz-> Fahrzeit

(Stunden) -> Maximale Geschwindigkeit ->

Durchschnittliche Fahrgeschwindigkeit ->

Motorleistung (Watt) -> Aktuelle

Geschwindigkeit.

Steuergerät Anzeige Information

1.1 Battery indikator:

Wenn der Akku vollständig aufgeladen ist,

leuchten alle LED-Segmente sowie der

Rand auf, wobei die Segmente nach und

nach erlöschen, wenn sich der Akku

während des Betriebs verbraucht. Wenn

alle Segmente ausgeschaltet sind und der

Rand blinkt, muss der Akku aufgeladen

werden.

1.2 Function List:

Zeigt den aktuellen Anzeigemodus an:

Fahrdistanz (TRIP), Gesamtstrecke (ODO),

Fahrzeit, maximale Geschwindigkeit,

Durchschnittsgeschwindigkeit.

1.3 Assistance-Level Indication (PAS):

Zeigt die ausgewählte

Unterstützungsstufe von 0 (aus) bis 5

(höchste Unterstützungsstufe) oder P für

die Schiebehilfe (6 km/h) an.

1.4 Speed unit:

Zeigt an, ob die Geschwindigkeit in km/h

oder in MPH angezeigt wird

(Werkseinstellung: km/h)

1.5 Setting indicator:

MOD zeigt den aktiven

Einstellungsmodus an (siehe das

allgemeine Einstellungsmenü)

1.6 Range/ Power unit:

Zeigt die aktuelle Anzeigeeinheit an

1.7 Text area indication:

Zeigt verschiedene Informationen

einschließlich Fehlercode an.

SICHERHEITSHINWEIS:

Verwenden Sie Ihr Falt-E-Bike nicht, wenn

ein Fehler angezeigt wird, wenden Sie sich

umgehend an Ihren Händler!

1.8 Speed indication:

Anzeige der Fahrgeschwindigkeit

1.9 Lighting indicator:

Statusanzeige von Licht/

Hintergrundbeleuchtung ein/ aus

Allgemeines Einstellungsmenü

Halten Sie nach dem Einschalten des

Systems die Tasten (+) und (-) 2 Sekunden

lang gedrückt, um das allgemeine

Einstellungsmenü aufzurufen. Um das

allgemeine Einstellungsmenü zu

verlassen, halten Sie die mittlere Taste 2

Sekunden lang gedrückt.

Fahrdistanz zurücksetzen:

TC wird angezeigt. Umschalten mit (+)

und (-) zwischen Y und N. Mit Y wird das

zurücksetzen der Fahrdistanz bestätigt.

Drücken Sie die MODE-Taste, um die

Einstellungen zu speichern und zu den

Kontrasteinstellungen zu wechseln.

Einstellung der Hintergrundbeleuchtung:

bL wird angezeigt. Der Standardwert ist 1.

Drücken Sie (+) oder (-), um zwischen den

verschiedenen Helligkeitsstufen zu

wechseln.

Drücken Sie die MODE-Taste, um die

Einstellungen zu speichern und zu den

Einstellungen für km/ Meilen zu

wechseln.

KM/ MEILEN Einstellung für das Display:

U wird angezeigt. 1 steht für Meilen und 2

Kilometer. Der Standardwert ist 2. Drücken

Sie die UP / DOWN-Tasten, um den

gewünschten Modus auszuwählen. Um die

Änderungen zu speichern, drücken Sie die

MODE-Taste, um die Einstellungen zu

speichern. Das System bringt Sie zurück

zum Zurücksetzen der Fahrdistanz.

SICHERHEITSHINWEIS:

Nehmen Sie die Einstellungen nur bei

stehendem Falt-E-Bike vor.

Steuergerät Anzeige Information

1.1 Battery indikator:

Wenn der Akku vollständig aufgeladen ist,

leuchten alle LED-Segmente sowie der

Rand auf, wobei die Segmente nach und

nach erlöschen, wenn sich der Akku

während des Betriebs verbraucht. Wenn

alle Segmente ausgeschaltet sind und der

Rand blinkt, muss der Akku aufgeladen

werden.

1.2 Function List:

Zeigt den aktuellen Anzeigemodus an:

Fahrdistanz (TRIP), Gesamtstrecke (ODO),

Fahrzeit, maximale Geschwindigkeit,

Durchschnittsgeschwindigkeit.

1.3 Assistance-Level Indication (PAS):

Zeigt die ausgewählte

Unterstützungsstufe von 0 (aus) bis 5

(höchste Unterstützungsstufe) oder P für

die Schiebehilfe (6 km/h) an.

1.4 Speed unit:

Zeigt an, ob die Geschwindigkeit in km/h

oder in MPH angezeigt wird

(Werkseinstellung: km/h)

1.5 Setting indicator:

MOD zeigt den aktiven

Einstellungsmodus an (siehe das

allgemeine Einstellungsmenü)

1.6 Range/ Power unit:

Zeigt die aktuelle Anzeigeeinheit an

1.7 Text area indication:

Zeigt verschiedene Informationen

einschließlich Fehlercode an.

SICHERHEITSHINWEIS:

Verwenden Sie Ihr Falt-E-Bike nicht, wenn

ein Fehler angezeigt wird, wenden Sie sich

umgehend an Ihren Händler!

1.8 Speed indication:

Anzeige der Fahrgeschwindigkeit

1.9 Lighting indicator:

Statusanzeige von Licht/

Hintergrundbeleuchtung ein/ aus

Allgemeines Einstellungsmenü

Halten Sie nach dem Einschalten des

Systems die Tasten (+) und (-) 2 Sekunden

lang gedrückt, um das allgemeine

Einstellungsmenü aufzurufen. Um das

allgemeine Einstellungsmenü zu

verlassen, halten Sie die mittlere Taste 2

Sekunden lang gedrückt.

Fahrdistanz zurücksetzen:

TC wird angezeigt. Umschalten mit (+)

und (-) zwischen Y und N. Mit Y wird das

zurücksetzen der Fahrdistanz bestätigt.

Drücken Sie die MODE-Taste, um die

Einstellungen zu speichern und zu den

Kontrasteinstellungen zu wechseln.

Einstellung der Hintergrundbeleuchtung:

bL wird angezeigt. Der Standardwert ist 1.

Drücken Sie (+) oder (-), um zwischen den

verschiedenen Helligkeitsstufen zu

wechseln.

Drücken Sie die MODE-Taste, um die

Einstellungen zu speichern und zu den

Einstellungen für km/ Meilen zu

wechseln.

KM/ MEILEN Einstellung für das Display:

U wird angezeigt. 1 steht für Meilen und 2

Kilometer. Der Standardwert ist 2. Drücken

Sie die UP / DOWN-Tasten, um den

gewünschten Modus auszuwählen. Um die

Änderungen zu speichern, drücken Sie die

MODE-Taste, um die Einstellungen zu

speichern. Das System bringt Sie zurück

zum Zurücksetzen der Fahrdistanz.

SICHERHEITSHINWEIS:

Nehmen Sie die Einstellungen nur bei

stehendem Falt-E-Bike vor.

LCD- CONTROLL-ANZEIGE (Modell 2)

Steuergerät Funktionsübersicht

1.1 An-/Aus-Schalter:

Halten Sie die mittlere Taste für 2

Sekunden gedrückt, um das Steuergerät

und den elektrischen Antrieb ein- bzw.

auszuschalten.

Das System schaltet sich automatisch aus,

wenn das Falt-E-Bike länger als 10

Minuten nicht verwendet wird.

1.2 Assist-Modus:

Drücken Sie die Tasten oder ,

um die gewünschte Unterstützungsstufe

für das System auszuwählen. Die

niedrigste ist Stufe 1 und die höchste ist

Stufe 3.

Beim Einschalten ist die

Standardeinstellung Stufe 1.

Wenn Leistungsstufe „0“ angezeigt wird,

bedeutet dies, dass sich das Falt-E-Bike im

Parkmodus befindet bzw. Sie können es

ohne Motorunterstützung verwenden.

SICHERHEITSHINWEIS:

Beim Bewegen der Pedale kann der Motor

bereits starten, wenn Sie noch nicht sicher

auf dem Rad sitzen. Schalten Sie den

Computer erst ein, wenn Sie auf dem Falt-E-

Bike Platz genommen haben bzw. stellen Sie

die Unterstützungsstufe auf 0. Stellen Sie die

Unterstützung auf 0 bevor Sie vom Rad

absteigen.

1.3 Licht/ Hintergrundbeleuchtung an/

aus:

Mit dem Display eingeschaltet, halten die

Taste für 2 Sekunden gedrückt, um

Scheinwerfer, Rücklicht und

Hintergrundbeleuchtung ein- /

auszuschalten.

1.4 Anzeigeinformationen:

Sie können zwischen verschiedenen

Informationen wechseln: Drücken Sie die

mittlere Taste wiederholt, um

Folgendes anzuzeigen:

Fahrdistanz-> Gesamtdistanz -> Fahrzeit

(Stunden)

SICHERHEITSHINWEIS:

Nehmen Sie die Einstellungen nur bei

stehendem Falt-E-Bike vor.

Steuergerät Anzeigeinformationen

1.1 Battery percentage/ battery level:

Wenn der Akku vollständig aufgeladen ist,

leuchten alle LED-Segmente auf, die

Anzeige zeigt 100%, wobei die Segmente

nach und nach erlöschen, wenn sich der

Akku während des Betriebs verbraucht.

Wenn alle Segmente ausgeschaltet sind,

muss der Akku aufgeladen werden.

1.2 Speed:

Anzeige der Fahrgeschwindigkeit.

Zeigt an, ob die Geschwindigkeit in km/h

oder in MPH angezeigt wird

1.3 Speed mode (PAS):

Zeigt die ausgewählte

Unterstützungsstufe von 0 (aus) bis 3

(höchste Unterstützungsstufe) an.

Zeigt den aktuellen Anzeigemodus an:

Fahrdistanz (TRIP), Gesamtstrecke (ODO),

Fahrzeit (TIME).

Zeigt an, dass das Licht

eingeschaltet ist, je nach

Lampe bitte an der Lampe

prüfen, ob diese einen zusätzlichen

Schalter besitzt.

SICHERHEITSHINWEIS:

Verwenden Sie Ihr Falt-E-Bike nicht, wenn

ein Fehler angezeigt wird, wenden Sie sich

umgehend an Ihren Händler!

LCD- CONTROLL-ANZEIGE (Modell 2)

Steuergerät Funktionsübersicht

1.1 An-/Aus-Schalter:

Halten Sie die mittlere Taste für 2

Sekunden gedrückt, um das Steuergerät

und den elektrischen Antrieb ein- bzw.

auszuschalten.

Das System schaltet sich automatisch aus,

wenn das Falt-E-Bike länger als 10

Minuten nicht verwendet wird.

1.2 Assist-Modus:

Drücken Sie die Tasten oder ,

um die gewünschte Unterstützungsstufe

für das System auszuwählen. Die

niedrigste ist Stufe 1 und die höchste ist

Stufe 3.

Beim Einschalten ist die

Standardeinstellung Stufe 1.

Wenn Leistungsstufe „0“ angezeigt wird,

bedeutet dies, dass sich das Falt-E-Bike im

Parkmodus befindet bzw. Sie können es

ohne Motorunterstützung verwenden.

SICHERHEITSHINWEIS:

Beim Bewegen der Pedale kann der Motor

bereits starten, wenn Sie noch nicht sicher

auf dem Rad sitzen. Schalten Sie den

Computer erst ein, wenn Sie auf dem Falt-E-

Bike Platz genommen haben bzw. stellen Sie

die Unterstützungsstufe auf 0. Stellen Sie die

Unterstützung auf 0 bevor Sie vom Rad

absteigen.

1.3 Licht/ Hintergrundbeleuchtung an/

aus:

Mit dem Display eingeschaltet, halten die

Taste für 2 Sekunden gedrückt, um

Scheinwerfer, Rücklicht und

Hintergrundbeleuchtung ein- /

auszuschalten.

1.4 Anzeigeinformationen:

Sie können zwischen verschiedenen

Informationen wechseln: Drücken Sie die

mittlere Taste wiederholt, um

Folgendes anzuzeigen:

Fahrdistanz-> Gesamtdistanz -> Fahrzeit

(Stunden)

SICHERHEITSHINWEIS:

Nehmen Sie die Einstellungen nur bei

stehendem Falt-E-Bike vor.

Steuergerät Anzeigeinformationen

1.1 Battery percentage/ battery level:

Wenn der Akku vollständig aufgeladen ist,

leuchten alle LED-Segmente auf, die

Anzeige zeigt 100%, wobei die Segmente

nach und nach erlöschen, wenn sich der

Akku während des Betriebs verbraucht.

Wenn alle Segmente ausgeschaltet sind,

muss der Akku aufgeladen werden.

1.2 Speed:

Anzeige der Fahrgeschwindigkeit.

Zeigt an, ob die Geschwindigkeit in km/h

oder in MPH angezeigt wird

1.3 Speed mode (PAS):

Zeigt die ausgewählte

Unterstützungsstufe von 0 (aus) bis 3

(höchste Unterstützungsstufe) an.

Zeigt den aktuellen Anzeigemodus an:

Fahrdistanz (TRIP), Gesamtstrecke (ODO),

Fahrzeit (TIME).

Zeigt an, dass das Licht

eingeschaltet ist, je nach

Lampe bitte an der Lampe

prüfen, ob diese einen zusätzlichen

Schalter besitzt.

SICHERHEITSHINWEIS:

Verwenden Sie Ihr Falt-E-Bike nicht, wenn

ein Fehler angezeigt wird, wenden Sie sich

umgehend an Ihren Händler!

8. POSITION / HÖHE DES SATTELS

Ein richtig eingestellter Sattel kann Unannehmlichkeiten beim Fahren mit dem Falt-E-Bike

minimieren und das Fahren effizienter gestalten. Nehmen Sie sich etwas Zeit für das Finden der

korrekten Sattelposition, da dies Ihr Fahrerlebnis insgesamt verbessert. Sättel können auf drei

Arten eingestellt werden: Sattelhöhe, Vorwärts-/Rückwärtsposition und Neigungswinkel.

Wenn sich der Sattel bei geschlossenem Schnellspanner verdrehen/ verstellen lässt, stellen Sie den

Schnellspanner im geöffneten Zustand mit der kleinen Rändelschraube am Schnellspanner nach. Wenn

Sie den Schnellspanner zu schwer schließen können, lösen Sie die Rändelschraube etwas.

Die Sattelhöhe beeinflusst Ihre Hebelwirkung auf die Pedale. Ist sie zu niedrig, belasten Sie Ihre

Knie, ist sie zu hoch, können Sie den Sattel übermäßig abreiben. Es gibt verschiedene

Möglichkeiten, die richtige Sattelhöhe einzustellen. Eine gute Möglichkeit ist es, mit beiden Füßen

auf den Pedalen auf dem Falt-E-Bike zu sitzen - lassen Sie sich von einer zweiten Person helfen, um

dabei nicht zu umzufallen. Stellen Sie Ihre Pedale in die 6-Uhr- und 12-Uhr-Position. Das untere Bein

sollte vollständig gestreckt sein, wenn die Ferse auf dem unteren Pedal platziert ist. Wenn es

angewinkelt ist, müssen Sie den Sattel höher einstellen. Wenn Sie das Pedal nicht mit der Ferse

erreichen können, senken Sie den Sattel ab.

Sie können den Sattelwinkel und die vordere / hintere Position ändern, indem Sie die

Inbusschraube (1) lösen und den Sattel nach Ihren Wünschen einstellen. Ziehen Sie die

Inbusschraube wieder an, wenn Sie die richtige Position eingestellt haben.

SICHERHEITSHINWEIS: Die Sattelstütze hat eine Markierung für die maximale Höhe. Wie auch immer Sie

den Sattel einstellen: Diese Linie sollte immer unterhalb der Sattelstützenklemme liegen und somit knapp

nicht sichtbar sein. Der Fahrer kann schwere Verletzungen erleiden, wenn die Sattelhöhe zu hoch

eingestellt ist und die Sattelstange instabil wird.

9. BREMSEN, BREMSANLAGE (MODELLSPEZIFISCH)

Stellen Sie sicher, dass Sie wissen wie Ihre Bremsen funktionieren, bevor Sie losfahren.

Linker Bremshebel: Vorderbremse

Rechter Bremshebel: Hinterradbremse

Bei Modellen mit Nabenschaltung steht eine zusätzliche Rücktrittbremse zur Verfügung. Diese

Bremse betätigen Sie, indem Sie die Pedale entgegen der normalen Tretbewegung bewegen und

kräftig drücken.

SICHERHEITSHINWEIS:

Bitte beachten Sie, dass die Wirksamkeit der Bremsen bei Nässe oder auf rutschigen Oberflächen

unterschiedlich sein kann. Bitte berücksichtigen Sie beim Fahren die Möglichkeit längerer Bremswege

und rutschiger Oberflächen und passen Ihre Fahrweise entsprechend an (z.B. Geschwindigkeit

verringern, Sicherheitsabstände erhöhen).

Einbremsen neuer Bremsbeläge:

Beschleunigen Sie das Fahrrad auf 25 km/h.

Bremsen Sie kontrolliert aber kraftvoll bis zum Stillstand.

Wiederholen Sie dies ca. 10- 20 Mal.

SICHERHEITSHINWEIS:

Bitte beachten Sie, dass die Bremsen heiß werden, wenn Sie häufig verwendet werden, die Berührung

kann zu Verbrennungen führen!

10. LENKER/ LENKERVORBAU (MODELLSPEZIFISCH)

Je nach Modell muss der Lenker noch am

Fahrrad montiert werden:

Entfernen Sie hierzu den auf der Lenkstange

verschraubten Deckel und setzen den Lenker

auf. Die innere Lenkstange darf nicht

herausragen, lassen Sie hier ca. 2 mm Platz,

andernfalls schließt der Deckel anschließend

nicht mehr bündig. Ziehen Sie anschließend die

beiden Schrauben fest. Montieren Sie zum

Schluss den Deckel wieder.

Bei Modellen mit Schnellspanner(n) an der

Lenkstange achten Sie auf festen Sitz des/ der

Schnellspanner(s) um ein Verdrehen des

Lenkers zu vermeiden.
