Luna®G3 APAP (LG3600) / Luna®G3 CPAP (LG3500) Quick Operation Manual V1.0
1 / 3
Luna®G3 APAP (LG3600) / Luna®G3 CPAP (LG3500)
Patient Quick Set-Up Guide
1. Button Functions
Home Button: Return to the previous menu or main interface.
Knob: Adjust device settings.
Start / Stop Button: Start / Stop delivering air.
2. Setting up the Device
C
D
AB
E
Mask Tube
Main Device
Power Cord
Power Outlet
Power Adapter
①
②
③
④
①: Heated Tubing Port
②: Air Outlet
③: DC Inlet
④: Filter Cap (Air Inlet)
A. Connect one end of the tube to the assembled mask.
B. Connect one end of the tube to the air outlet of the device, as shown in the figure
above. Or Connect the heated tubing joint to the air outlet of the device, and then insert
the power plug of the heated tubing into the heated tubing port on the back of the
device.
C. Connect the power adapter to the DC inlet of the main device.
D. Connect the power cord to the power adapter.
E. Plug the power cord into the power outlet.
3. Adjusting Device Settings
A. When the device is powered on, the display screen will display the Main Interface, as
shown in the left figure below. If the heated tube is connected correctly, the icon will
become a number in the Main Interface on the screen of the device, as shown in the
right figure below.
Botón de inicio: volver al menú anterior o a la interfaz principal.
G3 CPAP (LG3500) Guía de inicio rápido V1.0
Guía de configuración rápida para el paciente
Funciones de las teclas
Perilla: ajustar la configuración del dispositivo.
Botón de iniciar / finalizar: iniciar o detener el suministro de aire.
Configuración del dispositivo
Máscara Tubo
Dispositivo principal
Toma de corriente Cable de alimentación
Adaptador
: Puerto del tubo de aire caliente
: Salida de aire
: Entrada DC (corriente continua)
: Tapa del filtro (entrada de aire)
①
②
③
④
Conecte la máscara previamente montada a un extremo del tubo.
B.
C. Conecte el adaptador de corriente a la entrada DC del dispositivo principal.
D. Conecte el cable de alimentación al adaptador de corriente.
E. Enchufe el cable de alimentación a la toma de corriente.
Ajuste de la configuración del dispositivo
A. Al encender el aparato, la pantalla mostrará la interfaz principal, tal como aparece en
la imagen inferior izquierda. Si el tubo de aire caliente está conectado correctamente, el
icono se convertirá en un número en la interfaz principal de la pantalla, como
se muestra en la figura inferior derecha.
Conecte el otro extremo del tubo a la salida de aire del dispositivo, como se muestra
en la imagen de arriba. O conecte la unión del tubo de aire caliente a la salida de
aire del dispositivo y luego inserte el enchufe del tubo en el puerto del tubo de aire
caliente situado en la parte posterior del aparato.
Internal ID: 3B-SQSG-108| Rev.1

Luna®G3 APAP (LG3600) / Luna®G3 CPAP (LG3500) Quick Operation Manual V1.0
2 / 3
B. When the cursor is on the icon , press the Knob to access the Initial Setup
Interface of the Patient Menu, as shown in the figure below. The Heated Tubing option
can only be adjusted when the device is connected to the heated tube, as shown in the
figure right below.
C. Press the Knob to select option which will be adjusted, as shown in the figure
below.
D. Turn the Knob to adjust an option.
E. Press the Knob to confirm your adjustment to the option.
F. The cursor switches among the options as you turn the Knob , as shown in the figure
below. Refer to steps C-E to adjust other options. Press the Home Button to exit the
Setup Interface.
4. Starting Treatment
After you finish adjusting device settings and return to the Main Interface, press the Start /
Stop Button to start treatment.
B. Sitúe el cursor sobre el icono y presione para acceder a la interfaz de
la perilla
configuración inicial del menú del paciente, como se muestra en la imagen de abajo.
La opción de tubo de aire caliente solo puede configurarse cuando el dispositivo está
conectado a dicho tubo, como se muestra en la imagen inferior derecha.
C. Pulse para seleccionar la opción que desea ajustar, tal como se muestra en
la perilla
la imagen de abajo.
D. Gire para configurar la opción seleccionada.
la perilla
E. Pulse de nuevo para confirmar el ajuste realizado.
la perilla
F. Al girar se accede a las diferentes opciones, como muestra la imagen.
la perilla
Consulte los pasos C-E para realizar otros ajustes. Pulse para salir
la tecla de inicio
de la interfaz de configuración.
Inicio del tratamiento
Cuando haya terminado de ajustar la configuración del dispositivo, presione
desde la interfaz principal para comenzar el tratamiento.
el botón de iniciar
/ finalizar

Luna®G3 APAP (LG3600) / Luna®G3 CPAP (LG3500) Quick Operation Manual V1.0
3 / 3
5. Usage score of Luna®G3 APAP (LG3600) / Luna®G3 CPAP (LG3500)
After each treatment, Luna®G3 APAP (LG3600) / Luna®G3 CPAP (LG3500) will provide a
Usage Score (for CPAP and AutoCPAP mode only) and Usage Summary on the screen for
the user to get a quick understanding of the usage for the recent one day (from 12:00
noon of previous day to 12:00 noon of the day).
The total score is 100 points, with the below breakdown:
Total score
Status
Display
≥ 75
Good
55 - 74
Acceptable
≤54
Needs Improvement
Used time (60 points)
The more time of treatment the user received, the more points the user scores. If the
device is used for 30 minutes, get 5 points, or for 1 hour, get 10 points. The user can score
up to 60 points.
Used time (min)
≥360
330-359
300-329
…
60-89
30-59
0-29
Score
60
55
50
…
10
5
0
Mask seal (20 points)
If the user is wearing the mask well without extra leakage during treatment, then the user
can score up to 20 points. If the average leakage is less than 10 L/min, it scores 20 points,
and 5 points will be deducted for every 5 L/min increase in leakage.
Leak (L/min)
<10
10-14
15-19
20-24
≥25
Score
20
15
10
5
0
Respiratory events (10 points)
The fewer the respiratory events (apneas and hypopneas), the higher the score.
If AHI is less than 5, it scores 10 points, when AHI ≥ 5 and for every 5 increase in AHI, 2 points
is deducted.
AHI
<5
5-9
10-14
15-19
20-24
≥25
Score
10
8
6
4
2
0
3B Medical, Inc • 203 Avenue A NW •Suite 300 Winter Haven, FL 33881• [phone]
[email protected]om • www.3Bproducts.com

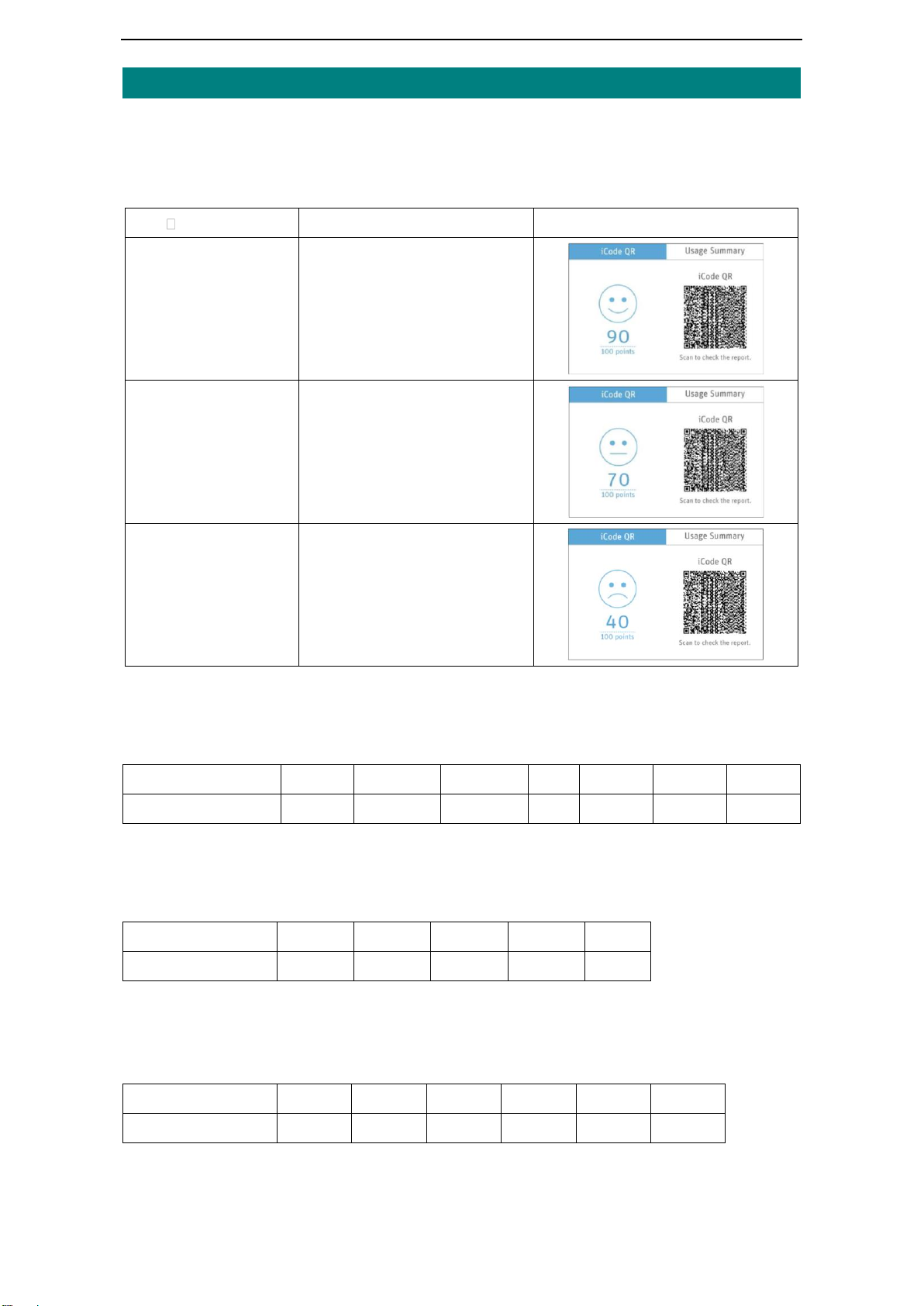

Puntuación de uso de Luna ®
