BOLERO U505 User manual

Code U505 & CG837:- Bolero Square StackingTable
The Bolero Helpline telephone number is 0845 146 2887
Bolero, Fourth Way, Avonmouth, United Kingdom, BS11 8TB.

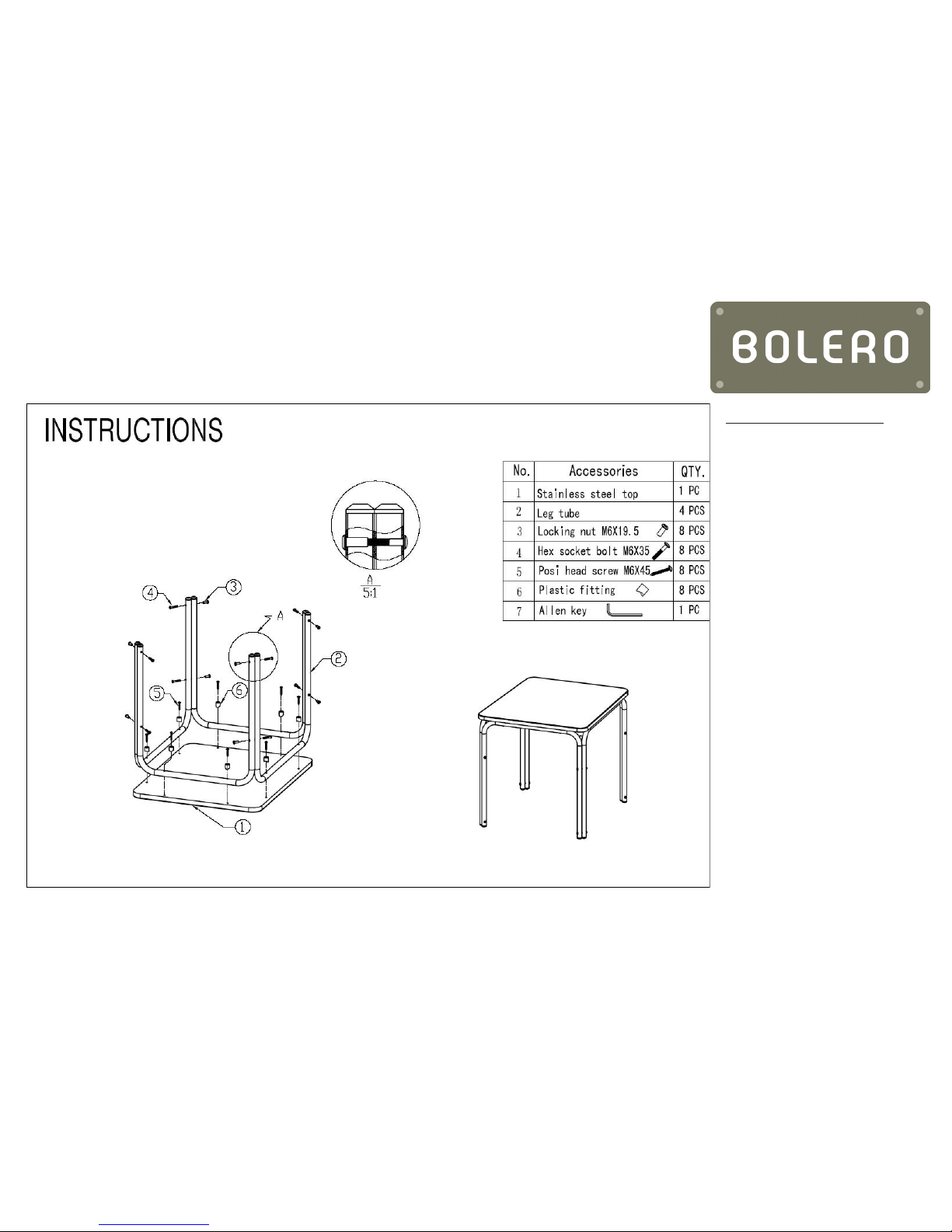

Assembly Instructions:-
Place 2 leg tubes together and linea.
up the holes on the two adjacent
upstanding legs
Push a hex socket bolt (4) throughb.
the lined up holes and fasten with a
locking nut (3), use the Allen key (7)
and suitable spanner to tighten
Repeat steps 1 and 2 for the otherc. seven xing points on the legs
Place the table top face down on ad. level oor (use protection to prevent
the surface from being scratched).
Pass the screw (5) through thee. plastic tting (6) (with the curved
side of the tting wrapped around
the table leg)
With the holes in the upturned legsf.
lined up with the underside of the
table top, attach the legs to the
table top
The plastic ttings are provided to g.
protect the stainless steel top when
the tables are stacked.
Caution: Do not store upside downh.
as this can cause water ingress

Code U505 & CG837:- BoleroVierkante opstapelbare tafel
Het Bolero hulplijnnummer is 0845 146 2887
Bolero, Fourth Way, Avonmouth, United Kingdom, BS11 8TB.
Montage-instructies:
Plaats 2 buispoten aan elkaar en zorga.
dat de gaten tegenover elkaar in één
lijn komen te liggen.
Duw een zeskantbout (4) door deb.
uitgelijnde gaten en draai deze met
behulp van een borgmoer (3) vast,
waarbij u de inbussleutel (7) en een
geschikte steeksleutel gebruikt.
Herhaal de stappen 1 en 2 voor dec.
overige zeven bevestigingspunten op
de poten.
Plaats het tafelblad onderstebovend.
op een vlakke ondergrond
(gebruik een bescherming om het
tafeloppervlak niet te krassen).
Plaats een schroef (5) door de plastice. tting (6) (met de gebogen zijde van
de tting om de tafelpoot gewikkeld).
Met behulp van de gaten in def.
naar boven stekende poten aan
de onderzijde van het tafelblad,
bevestigt u de poten aan het
tafelblad.
De meegeleverde plastic ttings zijn g.
bedoeld om het RVS tafelblad te
beschermen bij het opstapelen van
de tafels.
Let op: niet onderstebovenh.
opbergen want dan kan er water
binnendringen.
INSTRUCTIES
Nr. Accessoire aant.
1 RVS tafelblad 1 stuk
2 Buispoot 4 stuks
3Borgmoer M6X19.5 8 stuks
4Zeskantbout M6X35 8 stuks
5Posi-kopschroef M6X45 8 stuks
6 Plastic tting 8 stuks
7 Inbussleutel 1 stuk

Code U505 et CG837:-Table carrée empilable Bolero
Le numéro de téléphone de la ligne d’assistance de Bolero est le 0845 146 2887.
Bolero, Fourth Way, Avonmouth, Royaume-Uni, BS11 8TB.
Montage :
Assemblez les deux tubes pour lesa.
pieds et alignez-les avec les trous
des deux pieds droits adjacents.
Insérez un boulon à tête creuseb.
hexagonale (4) dans les trous et
vissez-le avec un écrou de sécurité
(3) à l’aide de la clé Allen (7) et
d’une clé appropriée.
Répétez les étapes 1 et 2 pourc. les sept autres points de xation
des pieds.
Placez la table à l’envers sur un sold.
de niveau (utilisez une protection
pour éviter de rayer la surface
du plateau).
Insérez la vis (5) dans la garnituree. en plastique (6) (côté incurvé de la
garniture autour du pied de table).
Alignez les trous des pieds ainsif.
retournés avec le dessous du plateau
de la table pour les xer en position.
Les garnitures en plastique sontg.
fournies pour protéger le plateau en
acier inoxydable lors de l’empilement
des tables.
Avertissement : Ne pas entreposerh. à l’envers an d’éviter toute
entrée d’eau.
INSTRUCTIONS
Nº Accessoires Qté
1 Plateau inox x 1
2 Pieds tubulaires x 4
3Écrous de sécurité M6 x 19,5 x 8
4Boulons hexagonaux M6 x 35 x 8
5Vis Posi M6 x 45 x 8
6Garnitures en plastique x 8
7 Clé Allen x 1

Code U505 & CG837: Quadratischer Bolero-Stapeltisch
Die Bolero Helpline ist unter Telefonnummer [phone] erreichbar.
Bolero, Fourth Way, Avonmouth, Großbritannien, BS11 8TB.
Montageanleitung:
2 Beinrohre nebeneinander halten,a.
so dass die Bohrungen der Beine auf
einer Linie sind.
Eine Inbusschraube (4) durch dieb.
beiden Bohrungen schieben und
mit einer Sicherungsmutter (3)
befestigen. Mit dem Inbusschlüssel
(7) und einem geeigneten
Schraubenschlüssel anziehen.
Schritte 1 und 2 für die anderenc.
sieben Befestigungspunkte an den
Beinen wiederholen.
Die Tischplatte mit der Oberseited.
nach unten auf einen ebenen Boden
legen (die Platte schützen, damit die
Oberäche nicht zerkratzt wird).
Die Schraube (5) durch diee. Kunststoffbefestigung (6) führen
(wobei die gerundete Seite der
Befestigung um das Tischbein
gewunden wird).
Die Bohrungen in den auf den Kopff.
gestellten Beinen auf eine Linie
mit der Unterseite der Tischplatte
bringen und die Beine an der
Tischplatte befestigen.
Die Kunststoffbefestigungen schützeng.
die Edelstahltischplatte, wenn die
Tische gestapelt werden.
Achtung: Tisch nicht kopfüber lagern,h.
da sonst Wasser eindringen könnte.
ZUSAMMENBAU:
Nr. Zubehör Menge
1 Edelstahltischplatte 1 Stück
2 Tischbein 4 Stück
3Sicherungsmutter M6X19,5 8 Stück
4Inbusschraube M6X35 8 Stück
5Posi-Kopfschraube M6X45 8 Stück
6Kunststoffbefestigung 8 Stück
7 Inbusschlüssel 1 Stück

Codice U505 e CG837:Tavolo quadrato impilabile Bolero
Helpline telefonica Bolero: 0845 146 2887
Bolero, Fourth Way, Avonmouth, Regno Unito, BS11 8TB.
Istruzioni di montaggio:
Afancare i due tubi delle gambe a.
e allineare i fori sulle due gambe
adiacenti verticalmente.
Inserire una brugola (4) nei forib.
allineati e serrare con un controdado
(3), utilizzare la chiave a brugola (7)
e una chiave adatta al serraggio.
Ripetere i punti 1 e 2 per gli altric. sette punti di ssaggio sulle gambe.
Posizionare il piano del tavolo ad.
faccia in giù su un pavimento in
piano (utilizzare una protezione per
impedire di grafare la supercie
del tavolo).
Fare passare la vite (5) attraverso ile. raccordo in plastica (6) (con il lato
curvo del raccordo applicato alla
gamba del tavolo).
Con i fori delle gambe capovoltef.
allineati al lato inferiore del piano
del tavolo, ssare le gambe al piano
del tavolo.
I raccordi in plastica sono forniti perg. proteggere la supercie di acciaio
inox quando i tavoli vengono impilati.
Attenzione : il tavolo non deve essereh.
immagazzinato capovolto in quanto
può vericarsi l’ingresso di acqua.
ISTRUZIONI
Num. Accessori Q.tà
1 Piano in acciaio inox 1x
2 Tubo gamba 4x
3Controdado M6X19.5 8x
4Brugola M6X35 8x
5 Vite con testa a
croce M6X45 8x
6Raccordo in plastica 8x
7 Chiave a brugola 1x

Código U505 & CG837:- Mesa apilable cuadrada Bolero
El número de teléfono de atención al cliente de Bolero es el 0845 146 2887
Bolero, Fourth Way, Avonmouth, Reino Unido, BS11 8TB.
Instrucciones de montaje:
Coloque los dos tubos de las patasa.
juntos y alinee los agujeros en las
dos patas rectas adyacentes
Haga pasar el perno hexagonal (4)b.
a través de los agujeros alineados y
fíjelo con una tuerca de bloqueo (3),
use la llave Allen (7) y apriete hasta
que quede jo
Repita los pasos 1 y 2 para los otrosc. siete puntos de jación de las patas
Coloque la mesa boca arriba sobred. una supercie nivelada (use alguna
protección en la supercie para evitar
que se ralle).
Pase el tornillo (5) a través dele. elemento de plástico (6) (con la
parte curvada del elemento encarada
alrededor de la pata de la mesa)
Con los agujeros de las patasf.
boca arriba alineados con la parte
posterior de la supercie de la
mesa, je las patas a la supercie
de la mesa
Los elementos de plástico seg.
suministran para proteger la
supercie de acero inoxidable cuando
se apilen las mesas.
Precaución: No guardar al revés ya h.
que esto pueda provocar la entrada
de agua
INSTRUCCIONES
Nº Accesorios Cantidad
1Supercie de acero inoxidable 1 pieza
2 Tubo de la pata 4 piezas
3 Tuerca de bloqueo
M6X.19,5 8 piezas
4 Perno hexagonal
M6X35 8 piezas
5 Tornillo ranurado pos.
M6X45 8 piezas
6Elemento de plástico 8 piezas
7 Llave Allen 1 pieza

Código U505 & CG837: Mesa empilhável quadrada Bolero
O número de assistência da Bolero é 0845 146 2887
Bolero, Fourth Way, Avonmouth, Reino Unido, BS11 8TB.
Instruções de montagem:
Coloque 2 tubos de suporte juntosa.
e alinhe os orifícios com os dois
suportes rectos adjacentes.
Introduza um parafuso hexagonalb.
(4) através dos orifícios alinhados e
aperte-os com a porca de bloqueio
(3), utilizando a chave Allen (7) e
uma chave adequada para apertar
os parafusos.
Repita os passos 1 e 2 para osc. restantes sete pontos de xação
dos suportes.
Coloque o tampo da mesa viradod.
para baixo numa superfície nivelada
(proteja o tampo para evitar que
que riscado).
Passe o parafuso (5) através doe. encaixe plástico (6) (com o lado
curvo do encaixe enrolado à volta do
suporte da mesa)
Com os orifícios dos suportes viradosf.
para cima alinhados com o lado
posterior do tampo da mesa, coloque
os suportes no tampo da mesa.
Os encaixes plásticos são fornecidos g. para proteger o tampo em aço
inoxidável quando as mesas
estão empilhadas.
Cuidado: Não guarde a mesa virada h.
para baixo para evitar a entrada
de água.
INSTRUÇÕES
N.º Acessórios Qtd.
1Tampo em aço inoxidável 1 Peça
2 Tubo de suporte 4 Peças
3 Porca de bloqueio
M8 X 19,5 8 Peças
4 Parafuso hexagonal
M8 X 35 8 Peças
5Parafuso de cabeça
M8 X 45 8 Peças
6Encaixe plástico 8 Peças
7 Chave Allen 1 Peça
