Bosch ARD-AYK12 User manual

ARD-AYK12
en Installation manual
de Installationshandbuch
zh 安装手册
nl Installatiehandleiding
es Manual de Instalación

ARD-AYK12 3
Bosch Sicherheitssysteme GmbH | V 1.2 | 2009.09
English
Deutsch
中文
Nederlands
Español latinoamericano

4ARD-AYK12
| V 1.2 | 2009.09 Bosch Sicherheitssysteme GmbH

ARD-AYK12 Installation Manual | en 5
Bosch Sicherheitssyteme GmbH | V 1.2 | 2009.09
Installation Manual
The ARD-AYK12 is a RFID proximity card reader to be installed
for use with access control systems.
This installation manual contains the following information:
- Mounting Instructions
- Wiring Instructions
-OperationInstructions
- Technical Specifications
MOUNTING INSTRUCTIONS
Mount the reader with the appropriate screws (not supplied) as
indicated on the template.
To mount the reader, perform the following:
1. Determine an appropriate mounting position for the
reader.
2. Peel off the back of the self-stick mounting label template
included with the unit and place at the desired mounting
position. If you do not have the self-stick mounting

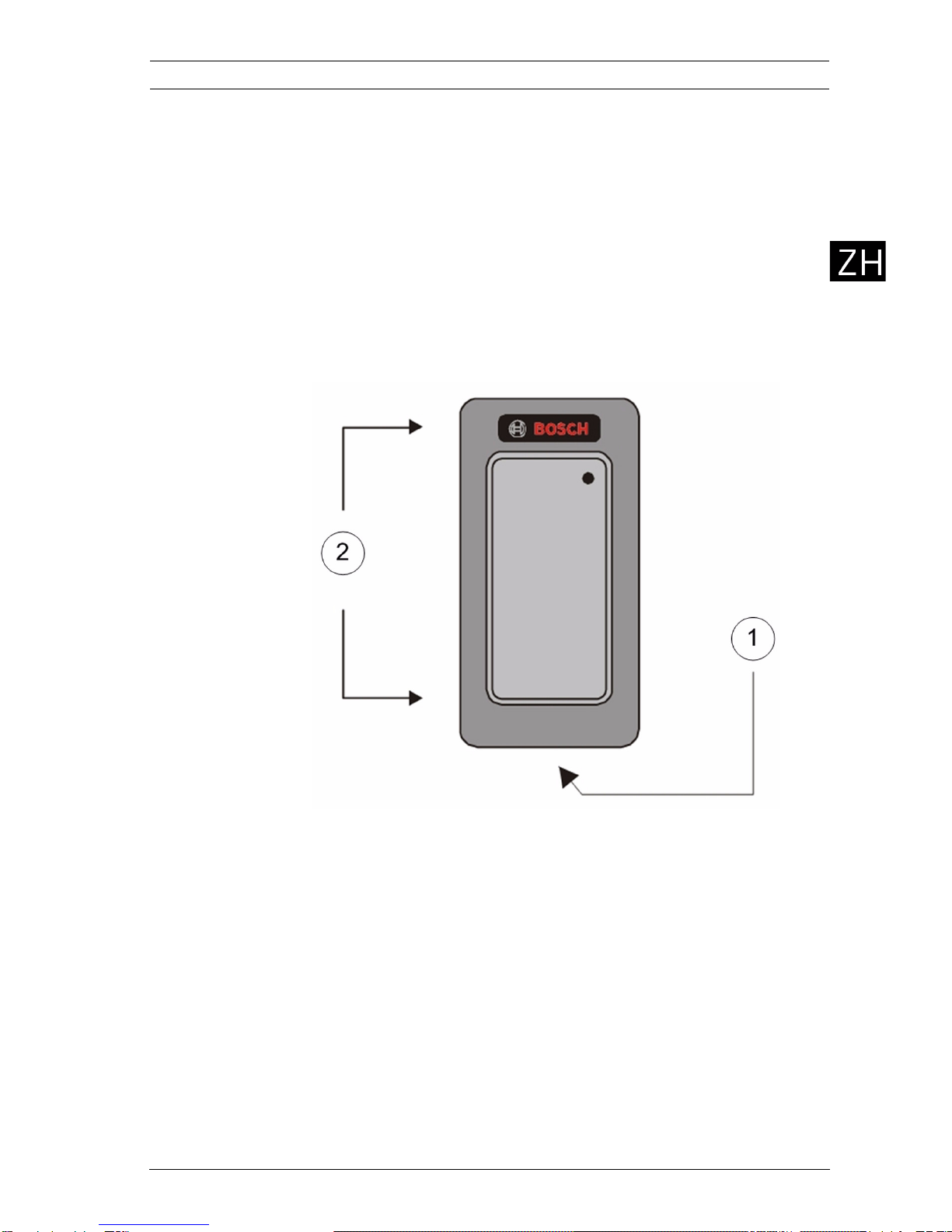

1 = To remove the top cover you need to unscrew the top
cover screw located on the bottom of the reader.
2 = Remove the top cover to reveal the screw holes for
mounting.

6en | Installation Manual ARD-AYK12
| V 1.2 | 2009.09 Bosch Sicherheitssyteme GmbH
template label, refer to the Mounting Diagrams in this
manual for the dimensions.
3. Using the template as a guide, drill the holes (hole size is
indicated on mounting template) for mounting the reader
to the surface.
4. Drill a 7/16" (10 mm) hole for the cable. If mounting on
metal, place a grommet or electrical tape around the edge
of the hole.
5. Route the interface cable from the reader to the controller.
A linear type power supply is recommended
WIRING INSTRUCTIONS
The ARD-AYK12 is supplied with an 18 inch (45 cm) pigtail,
having a 6-conductor cable.
To connect the reader to the controller, perform the following
steps:
1. Prepare the reader cable by cutting the cable jacket back
11/4 inches (3,4 cm) and strip the wires 1/2 inch (1,3 cm).
2. Prepare the controller cable by cutting the cable jacket
back 1 1/4 inches (3,4 cm) and strip the wires 1/2 inch
(1,3 cm).
3. Splice the reader pigtail wires to the corresponding
controller wires and cover each connection with insulating
tape.
4. If the tamper output is being utilized, connect the purple
wire to the correct input on the controller.
5. Trim and cover all conductors that are not used.
The table below shows how you should wire the reader to the
controller.
NOTICE!
Card readers are to be used with a listed access control unit
whose power supply is UL Listed Class 2 or equivalent.
Color Wiegand Output
Red DC + Input
Black Ground
White Data 1
Green Data 0

ARD-AYK12 Installation Manual | en 7
Bosch Sicherheitssyteme GmbH | V 1.2 | 2009.09
Cable Notes:
1. The individual wires coming out of the reader are color
coded according to the recommended Wiegand standard.
2. When using a separate power supply for the reader, this
supply and the controller's power supply must have a
common ground.
3. The cable shield wire on the reader should be attached to
an earth ground (best) or signal ground connection at the
panel or power supply end of the cable. This configuration
is best for shielding the reader cable from external
interference.
OPERATION INSTRUCTIONS
The reader should be tested after wiring it to a power supply
and the controller.
Do this by performing the following steps:
1. Power up the reader. The LED and beeper will activate
three times. This indicates that the reader is working
properly.
2. Present the appropriate type of proximity card to the
reader. The LED will momentarily flash green and a short
beep will be emitted. This indicates that the card was read
properly by the Proximity Card Reader.
3. After the card data is processed by the controller, the
controller can then turn the LED green. Refer to the
controller description of the LED operation if the reader
LED is controlled by the controller.
Brown LED Control
Purple Tamper
Color Wiegand Output

8en | Installation Manual ARD-AYK12
| V 1.2 | 2009.09 Bosch Sicherheitssyteme GmbH
TECHNICAL SPECIFICATIONS
* Measured using Bosch Proximity Card (P/N ACD-ATR11ISO) or
equivalent. Range also depends on electrical environment and/
or proximity to metal.
Suitable for Outdoor Use
Electrical Characteristics
Power Supply Type Linear type recommended
Operating Voltage Range 5 - 16 VDC
Maximum Input Current Standby: 35 mA
Read: 50 mA
Tamper Output Open collector, active low, max
sink current 16 mA
Max Cable Distance to
Controller
500 ft. (150 meters)
Output modulation 26-bit Wiegand
Card read distance* 3.15 inch (8 cm)
RF Modulation ASK
Regulatory Approvals USA: UL 294 & FCC Part 15B
Europe: CE Listed
Environmental Characteristics
Operating Temp. Range -25°F to 145°F (-31°C to 63°C )
Operating Humidity 0 to 95% (non condensing)
Dimensions
Height x Widht X Depth 3.15 x 1.57 x 0.50 inch
(79.91 x 39.91 x 12.8 mm)

ARD-AYK12 Installation Manual | en 9
Bosch Sicherheitssyteme GmbH | V 1.2 | 2009.09
MOUNTING DIAGRAM

10 en | Installation Manual ARD-AYK12
| V 1.2 | 2009.09 Bosch Sicherheitssyteme GmbH

ARD-AYK12 Installationshandbuch | de 11
Bosch Sicherheitssyteme GmbH | V 1.2 | 2009.09
Installationshandbuch
Der ARD-AYK12 ist ein RFID-Leser für berührungslose Ausweise
und kann in Zutrittskontrollsysteme installiert werden.
Dieses Installationshandbuch enthält folgende Informationen:
-Montageanleitung
- Verkabelungsanleitung
- Bedienungsanleitung
-TechnischeDaten
MONTAGEANLEITUNG
Montieren Sie den Leser wie auf der Schablone angegeben mit
den entsprechenden Schrauben (nicht im Lieferumfang
enthalten).
Gehen Sie zur Montage des Lesers wie folgt vor:
1. Legen Sie eine geeignete Montageposition für den Leser
fest.
2. Ziehen Sie die Rückseite der mit dem Gerät mitgelieferten
selbstklebenden Montagemarkierungsschablone ab, und
1 = Um die obere Abdeckung zu entfernen, muss die an der
Unterseite des Lesers befindliche Schraube der oberen
Abdeckung abgeschraubt werden.
2 = Entfernen Sie die obere Abdeckung, um die
Schraubenöffnungen für die Montage freizulegen.

12 de | Installationshandbuch ARD-AYK12
| V 1.2 | 2009.09 Bosch Sicherheitssyteme GmbH
bringen Sie die Schablone an der gewünschten
Montageposition an. Wenn Sie über keine selbstklebende
Montagemarkierungsschablone verfügen, können Sie die
Abmessungen aus den Montagedarstellungen in diesem
Handbuch entnehmen.
3. Bohren Sie die Löcher (der Bohrungsdurchmesser ist auf
der Montageschablone angegeben) für die Montage des
Lesers auf der entsprechenden Oberfläche.
4. Bohren Sie ein Loch mit 10 mm Durchmesser für das Kabel.
Bei der Montage auf Metall ist die Bohrungskante mit einer
Schutzmanschette oder mit Isolierband zu versehen .
5. Führen Sie das Schnittstellenkabel vom Leser zum
Kontroller. Es wird empfohlen, ein Netzteil mit linearer
Spannungsregelung zu verwenden.
VERKABELUNGSANLEITUNG
Der ARD-AYK12 wird mit einem 45 cm langen 6-adrigen
Anschlusskabel geliefert.
Gehen Sie zum Anschließen des Lesers an den Kontroller wie
folgt vor:
1. Bereiten Sie das Leser-Kabel vor, indem Sie den
Kabelmantel auf einer Länge von 3,4 cm entfernen und die
Drähte auf einer Länge von 1,3 cm abisolieren.
2. Bereiten Sie das Kontroller-Kabel vor, indem Sie den
Kabelmantel auf einer Länge von 3,4 cm entfernen und die
Drähte auf einer Länge von 1,3 cm abisolieren.
3. Verbinden Sie die Drähte der Anschlussleitung des Lesers
mit den entsprechenden Drähten des Controller-Kabels,
und isolieren Sie alle Verbindungsstellen mit Isolierband.
4. Wenn der Sabotageausgang verwendet wird, schließen Sie
den violetten Draht an den entsprechenden Eingang am
Controller an.
5. Schneiden Sie alle nicht verwendeten Leiter zurück, und
isolieren Sie sie entsprechend.
HINWEIS!
Kartenleser müssen zusammen mit einem zugelassenen
Zutrittskontrollgerät verwendet werden, dessen Netzteil CE-
zugelassen ist bzw. das mit einem gleichwertigen Netzteil
ausgestattet ist.

ARD-AYK12 Installationshandbuch | de 13
Bosch Sicherheitssyteme GmbH | V 1.2 | 2009.09
In der nachfolgenden Tabelle ist die Verdrahtung des Lesers mit
dem Kontroller angegeben.
Hinweise zur Verkabelung:
1. Die einzelnen Adern des Lesers sind nach dem
empfohlenen Wiegand-Standard farbcodiert.
2. Bei Verwendung eines separaten Netzteils für den Leser
muss für dieses Netzteil und das Netzteil des Kontrollers
eine gemeinsame Masse vorhanden sein.
3. Die Abschirmung ist an einen Erdanschluss (optimale
Lösung) bzw. Erdleiter am Panel oder auf der Netzteilseite
des Kabels anzuschließen. Diese Konfiguration ist für die
Abschirmung des Leser-Kabels gegen externe Störungen
die beste Lösung.
BEDIENUNGSANLEITUNG
Nach der Verkabelung mit einem Netzteil und dem Kontroller ist
die Funktion des Lesers zu überprüfen.
Gehen Sie dabei wie folgt vor:
1. Schalten Sie den Leser ein. Die LED und der akustische
Signalgeber werden dreimal aktiviert. Damit wird
signalisiert, dass der Leser ordnungsgemäß funktioniert.
2. Lesen Sie den entsprechenden berührungslosen
Ausweistyp mit dem Leser ein. Die LED blinkt kurz grün,
und es ertönt ein kurzes akustisches Signal. Damit wird
angezeigt, dass die Karte ordnungsgemäß vom
berührungslosen Ausweisleser gelesen wurde.
3. Nachdem die Kartendaten vom Kontroller verarbeitet
worden sind, wird die LED vom Kontroller auf grün
geschaltet. Wenn die LED des Lesers vom Kontroller
gesteuert wird, finden Sie entsprechende Hinweise in der
Kontroller-Beschreibung für den LED-Betrieb.
Farbe Wiegand-Ausgang
Rot DC+-Eingang
Schwarz Masse
Weiß Daten 1
Grün Daten 0
Braun LED-Steuerung
Violett Sabotage

14 de | Installationshandbuch ARD-AYK12
| V 1.2 | 2009.09 Bosch Sicherheitssyteme GmbH
TECHNISCHE DATEN
* Gemessen mit Bosch berührungslosem Ausweis (Artikelnr.
ACD-ATR11ISO) oder einer gleichwertigen Komponente. Die
Reichweite hängt auch von der elektrischen Umgebung und/
oder der Nähe zu Metall ab.
Für die Verwendung im Freien geeignet
Elektrische Kenndaten
Netzteiltyp Linear (empfohlen)
Betriebsspannungsberei
ch
5–16VDC
Maximaler
Eingangsstrom
Standby: 35 mA
Lesen: 50 mA
Sabotageausgang Open Collector, low-aktiv,
maximaler Ausgangsstrom 16 mA
Max. Kabellänge bis zum
Kontroller
150 m
Ausgangsmodulation 26-Bit-Wiegand
Kartenleseabstand* 8 cm
HF-Modulation ASK
Behördliche Zulassungen USA: UL 294 und FCC Teil 15B
Europa: CE-Zulassung
Umgebungskenndaten
Betriebstemperaturberei
ch
-31 °C bis 63 °C
Luftfeuchtigkeit während
des Betriebs
0 bis 95 % (nicht kondensierend)
Abmessungen
Höhe x Breite x Tiefe 79,91 x 39,91 x 12,8 mm

ARD-AYK12 Installationshandbuch | de 15
Bosch Sicherheitssyteme GmbH | V 1.2 | 2009.09
MONTAGEDARSTELLUNG

16 de | Installationshandbuch ARD-AYK12
| V 1.2 | 2009.09 Bosch Sicherheitssyteme GmbH

ARD-AYK12 安装手册 | zh 17
Bosch Sicherheitssyteme GmbH | V 1.2 | 2009.09
安装手册
ARD-AYK12 是一款 RFID 感应读卡器，可与门禁控制系统配合使
用。
本安装手册介绍以下内容：
-安装说明
-布线说明
-操作说明
-技术规格
安装说明
按照模板所示使用适当的螺丝 （不提供）安装读卡器。
要安装读卡器，请执行下列步骤：
1. 确定读卡器的适当安装位置。
2. 去掉装置随附的自粘安装模板标签的背面，然后放在适当的安装
位置。 如果您没有自粘安装模板标签，请参考本手册中的安装
图，了解相关尺寸。
3. 参照模板，钻取用于将读卡器固定到安装表面的孔 （孔尺寸参
见安装模板）。
4. 钻取一个 7/16 英寸 （10 毫米）的电缆孔。 如果安装在金属表面
上，请在孔周边放置孔环或绝缘胶带，然后。
5. 将接口电缆从读卡器连接到控制器。 推荐使用线性电源。
1 = 要拆卸顶盖，您需要拧下读卡器底部的顶盖螺丝。
2 = 卸下顶盖以露出安装螺孔。

18 zh | 安装手册 ARD-AYK12
| V 1.2 | 2009.09 Bosch Sicherheitssyteme GmbH
布线说明
ARD-AYK12 附带一根 18 米 （45 英寸）长且具有 6 芯电缆的引线。
要将读卡器连接至控制器，请执行以下步骤：
1. 准备读卡器电缆：首先往回剪切 1 ¼ 英寸 （3.4 厘米）电缆护
套，然后剥离 ½ 英寸 （1.3 厘米）导线。
2. 准备控制器电缆：首先往回剪切 1 ¼ 英寸 （3.4 厘米）电缆护
套，然后剥离 ½ 英寸 （1.3 厘米）导线。
3. 将读卡器的引线连接至控制器的相应导线，并用绝缘胶带缠绕每
个连接。
4. 如果使用防拆输出，则将紫色导线连接至控制器上的正确输入端
子。
5. 裁剪并用绝缘胶带缠绕所有未使用的导线。
下表介绍了将读卡器连接到控制器的方法。
电缆注意事项：
1. 从读卡器引出的各个导线根据推荐的 Wiegand 标准选择颜色。
2. 当读卡器使用单独的电源时，此电源和控制器的电源必须具有共
用接地线。
3. 读卡器上的电缆屏蔽线应连接至主机上的接地端子 （最佳）或
信号接地线路，或者连接至电缆的电源端。 此配置最适合屏蔽读
卡器电缆，使其不受外部干扰。
注释
与读卡器配合使用的门禁控制装置应该经过认证，并使用符合 UL 2
级认证或等效标准的电源。
颜色 Wiegand 输出
红色 DC + 输入
黑色 接地
白色 数据 1
绿色 数据 0
棕色 LED 控制
紫色 防拆

ARD-AYK12 安装手册 | zh 19
Bosch Sicherheitssyteme GmbH | V 1.2 | 2009.09
操作说明
读卡器在连接到电源和控制器后应进行测试。
为此，请执行以下步骤：
1. 打开读卡器电源。 LED 指示灯和蜂鸣器将激活三次。 这表示读卡
器正常工作。
2. 向读卡器出示适当类型的感应卡。 LED 指示灯会快速呈绿色闪
烁，并且蜂鸣器会发出一次短暂的哔声。 这表示读卡器已正确读
取感应卡。
3. 在控制器处理卡数据后，控制器会使 LED 指示灯呈绿色亮起。
如果读卡器 LED 指示灯由控制器进行控制，请参阅有关 LED 指
示灯操作的控制器说明。

20 zh | 安装手册 ARD-AYK12
| V 1.2 | 2009.09 Bosch Sicherheitssyteme GmbH
技术规格
* 使用博世感应卡 (P/N ACD-ATR11ISO) 或等效产品进行测量。 读取
范围还取决于电气环境和 / 或接近金属情况。
适合室外使用
电气特性
电源类型 推荐线性类型
工作电压范围 5 - 16 VDC
最大输入电流 待机：35 mA
读取：50 mA
防拆输出 集电极开路，活动低电平，最大漏电
流 16 mA
连接控制器的最大电缆长度 500 英尺 （150 米）
输出调制 26 位 Wiegand
读卡距离 * 3.15 英寸 （8 厘米）
RF 调制 ASK
法规认证 美国：UL 294 和 FCC 第 15B 部分
欧洲：CE 认证
环境特性
工作温度范围 -25 ° F 至 145 ° F （-31 ° C 至 63 °
C）
工作湿度 0 至 95% （无冷凝）
尺寸
高 x 宽 x 厚 3.15 x 1.57 x 0.50 英寸
（79.91 x 39.91 x 12.8 毫米）
