Sicherheitshinweise
Sämtliche Anweisungen sind zu lesen und zu beach-
ten, um mit dem Messwerkzeug gefahrlos und sicher
zu arbeiten. Wenn das Messwerkzeug nicht entspre-
chend den vorliegenden Anweisungen verwendet
wird, können die integrierten Schutzvorkehrungen im
Messwerkzeug beeinträchtigt werden. Machen Sie Warnschilder am
Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEI-
SUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESS-
WERKZEUGS MIT.
Vorsicht – wenn andere als die hier angegebenen Bedienungs-
oderJustiereinrichtungenbenutztoderandereVerfahrensweisen
ausgeführt werden, kann dies zu gefährlicher Strahlungsexpositi-
on führen.

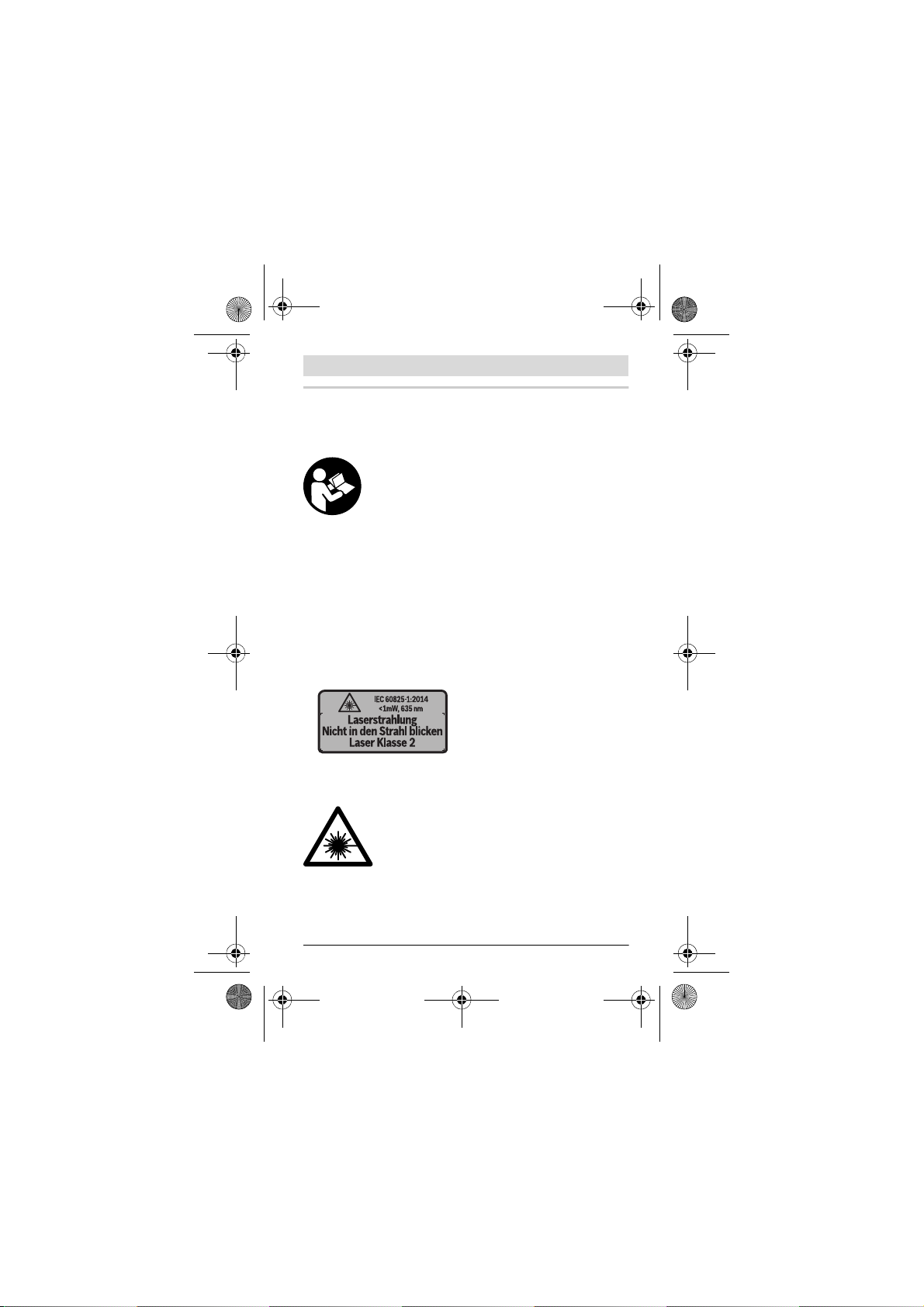

DasMesswerkzeugwirdmiteinemWarnschildausgeliefert(inder
DarstellungdesMesswerkzeugsaufderGrafikseitemitNummer 7
gekennzeichnet).
Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann
überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitge-
lieferten Aufkleber in Ihrer Landessprache.
Richten Sie den Laserstrahl nicht auf Personen oder
Tiere und blicken Sie nicht selbst in den direkten
oder reflektierten Laserstrahl. Dadurch können Sie
Personen blenden, Unfälle verursachen oder das Auge
schädigen.
Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu
schließen und der Kopf sofort aus dem Strahl zu bewegen.
Nehmen Sie keine Änderungen an der Lasereinrichtung vor.
OBJ_BUCH-2439-002.book Page 5 Wednesday, August 19, 2015 9:07 AM

6| Deutsch
2 609 141 294 | (19.8.15) Bosch Power Tools
Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die La-
ser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie
schützt jedoch nicht vor der Laserstrahlung.
VerwendenSiedieLaser-Sichtbrillenichtals Sonnenbrille oder im
Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-
Schutz und vermindert die Farbwahrnehmung.
Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal
und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-
stellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt
benutzen. Sie könnten unbeabsichtigt Personen blenden.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährde-
ter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder
Stäube befinden. Im Messwerkzeug können Funken erzeugt werden,
die den Staub oder die Dämpfe entzünden.
Produkt- und Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmtzum Messen von Entfernungen, Längen,
Höhen und Abständen. Das Messwerkzeug ist geeignet zum Messen im In-
nenbereich.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die
Darstellung des Messwerkzeugs auf der Grafikseite.
1Ein-/Ausschalter
2„HOLD“-Taste
3Display
4Batteriefachdeckel
5Arretierung des Batteriefachdeckels
6Seriennummer
7Laser-Warnschild
8Empfangslinse
9Ausgang Laserstrahlung
OBJ_BUCH-2439-002.book Page 6 Wednesday, August 19, 2015 9:07 AM

Deutsch | 7
Bosch Power Tools 2 609 141 294 | (19.8.15)
Anzeigenelemente
aBatteriewarnung
bTemperaturwarnung
cLaser eingeschaltet
dMessung angehalten
eVorhergehender Messwert
fMaßeinheit
gAktueller Messwert
Technische Daten
Digitaler Laser-Entfernungsmesser Zamo
Sachnummer 3 603 F72 4..
Messbereich (typisch) 0,15–20,000 m
Messgenauigkeit (typisch) ±3,0mm
Kleinste Anzeigeneinheit 1mm
Messzeit
–typisch
–maximal 0,5 s 4 s
Betriebstemperatur – 10 °C ... +40 °C
Lagertemperatur – 20 °C ... +70 °C
Relative Luftfeuchte max. 90 %
Laserklasse 2
Lasertyp 635 nm, <1 mW
Durchmesser Laserstrahl (bei 25 °C) ca.
– in 20,000 m Entfernung 18 mm
Batterien 2 x 1,5 V LR03 (AAA)
Batterielebensdauer im Messbetrieb ca. 5h
Gewicht entsprechend EPTA-Procedure
01:2014 0,08 kg
Maße 100x36x23mm
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 6auf
dem Typenschild.
OBJ_BUCH-2439-002.book Page 7 Wednesday, August 19, 2015 9:07 AM

8| Deutsch
2 609 141 294 | (19.8.15) Bosch Power Tools
Hinweise
Hinweis zum Messbereich: Die Reichweite wird größer, je besser das
Laserlicht von der Oberfläche des Zieles zurückgeworfen wird(streu-
end, nicht spiegelnd) und je heller der Laserpunkt gegenüber der Um-
gebungshelligkeit ist (Innenräume, Dämmerung). Bei ungünstigen Be-
dingungen wie z.B. sehr starker Innenraumbeleuchtung oder schlecht
reflektierender Oberfläche kann der Messbereich eingeschränkt sein.
Hinweis zur Messgenauigkeit: Bei ungünstigen Bedingungen wie
z.B. sehr starker Innenraumbeleuchtung, schlecht reflektierender
Oberfläche oder stark von25 °CabweichenderRaumtemperatur kann
die maximale Abweichung ±8 mm auf 20,000 m betragen. Bei günsti-
gen Bedingungen ist mit einem Einfluss von ±0,05 mm/m zu rechnen.
Montage
Batterien einsetzen/wechseln
Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Man-
gan-Batterien empfohlen.
Zum Öffnen des Batteriefachdeckels 4drücken Sie die Arretierung 5in
Pfeilrichtung und nehmen den Batteriefachdeckel ab. Setzen Sie die Bat-
terien ein. Achten Sie dabei auf die richtige Polung entsprechend der Dar-
stellung auf der Innenseite des Batteriefachs.
Erscheint das Batteriesymbol erstmals im Display, dann sind noch ca.
15 Minuten lang Messungen möglich. Wenn das Batteriesymbol blinkt,
müssen Sie die Batterien auswechseln, Messungen sind nicht mehr mög-
lich.
Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batteri-
en eines Herstellers und mit gleicher Kapazität.
Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es
längere Zeit nicht benutzen. Die Batterien können bei längerer Lage-
rung korrodieren und sich selbst entladen.
OBJ_BUCH-2439-002.book Page 8 Wednesday, August 19, 2015 9:07 AM

Deutsch | 9
Bosch Power Tools 2 609 141 294 | (19.8.15)
Betrieb
Inbetriebnahme
Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsich-
tigtundschaltenSiedas Messwerkzeug nach Gebrauchab.Andere
Personen könnten vom Laserstrahl geblendet werden.
Schützen Sie das Messwerkzeug vor Nässe und direkter Sonnen-
einstrahlung.
Setzen Sie das Messwerkzeug keinen extremen Temperaturen
oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht länge-
re Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren
Temperaturschwankungen erst austemperieren, bevor Sie es in Be-
trieb nehmen. Bei extremen Temperaturen oder Temperaturschwan-
kungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.
Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges.
Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie
vor dem Weiterarbeiten immer eine Überprüfung durchführen (siehe
„Überprüfung des Messwerkzeugs“, Seite 12).
Ein-/Ausschalten
Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter
1nach hinten.BeimEinschalten des Messwerkzeugs wird der Laserstrahl
eingeschaltet. Die Anzeige LASER blinkt im Display.
ZumAusschaltendesMesswerkzeugsschiebenSiedenEin-/Ausschalter
1nach vorn.
Messvorgang
Nach dem Einschalten des Messwerkzeugs erfolgt eine kontinuierliche

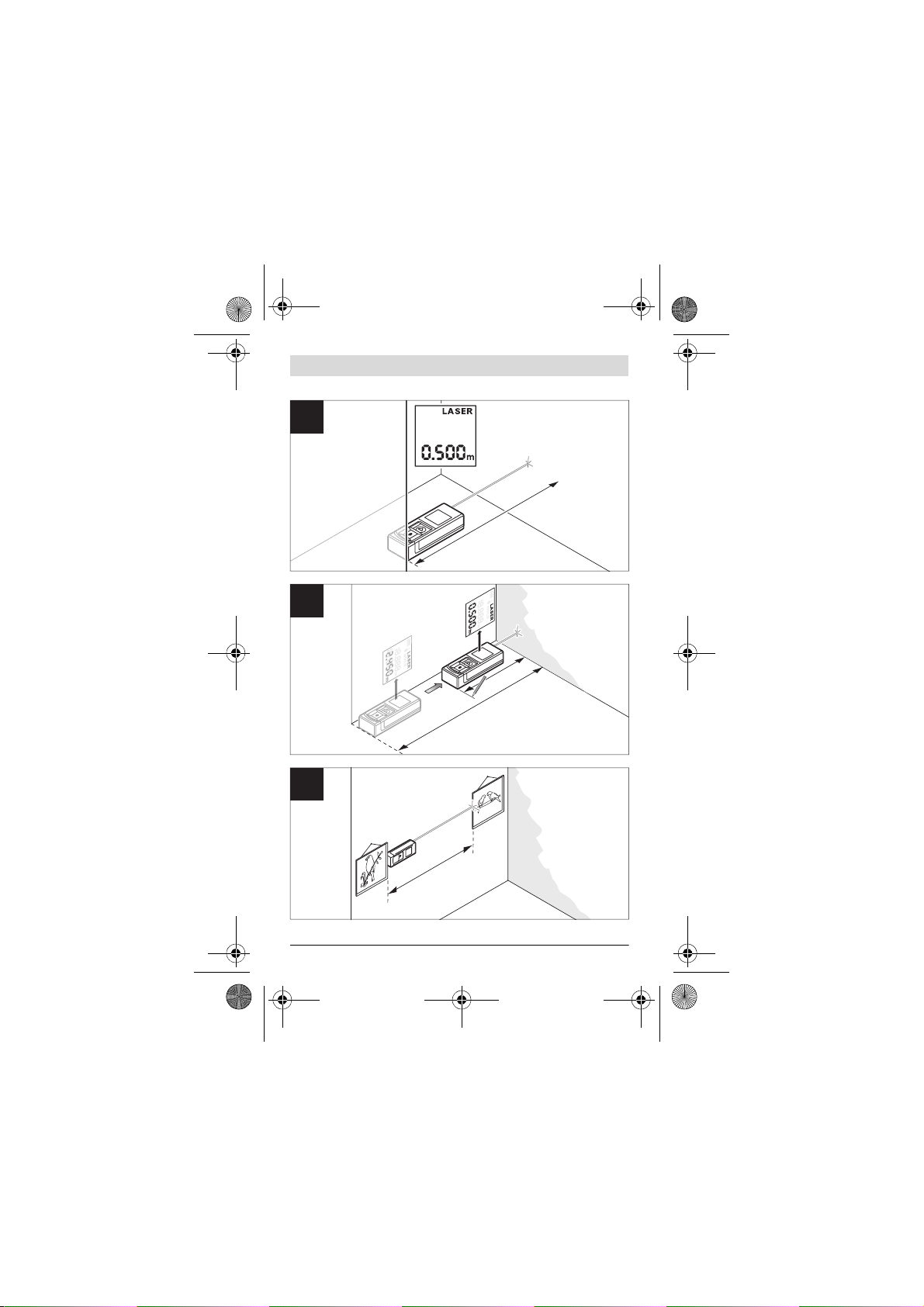

Messung. Visieren Sie mit dem Laserstrahl die Zielfläche an. Der aktuelle
Messwert gwird in der unteren Zeile des Displays angezeigt (siehe
Bild A). Während der kontinuierlichen Messung kann das Messwerkzeug
relativ zum Ziel bewegt werden, wobei der aktuelle Messwert gca. alle
0,5 Sekunden in der unteren Zeile des Displays aktualisiert wird (siehe
Bild B). Sie können sich z.B. von einer Wand bis zum gewünschten Ab-
stand entfernen, die aktuelle Entfernung ist stets ablesbar. Die Anzeige
LASER blinkt im Display.
Die Bezugsebene für die Messung ist die Hinterkante des Messwerkzeugs
().
OBJ_BUCH-2439-002.book Page 9 Wednesday, August 19, 2015 9:07 AM

10 | Deutsch
2 609 141 294 | (19.8.15) Bosch Power Tools
Für eine Messung von Wand zu Wand zum Beispiel, legen Sie das Mess-
werkzeug mit der Hinterkante an der Ausgangswand an.
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und bli-
cken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer
Entfernung.
„HOLD“-Funktion (siehe Bild B)
Drücken Sie die „HOLD“-Taste 2zum Anhalten
des Messvorganges. Der Laserstrahl wird aus-
geschaltet und die Anzeige HOLD erscheint im
Display. Der aktuelle Messwert wird weiterhin
in der unteren Zeile des Displays angezeigt,
aber er wird nicht mehr dauernd aktualisiert.
Drücken Sie die „HOLD“-Taste 2erneut, um
den Laser wieder einzuschalten. Die Anzeige
LASER blinkt im Display. In der oberen Zeile
wird der vorhergende Messwert angezeigt. In
der unteren Zeile wird der dauernd aktualisier-
te/aktuelle Messwert angezeigt.
Drücken Sie die „HOLD“-Taste 2erneut zum
nochmaligen Anhalten des Messvorganges.
Der Laserstrahl wird ausgeschaltet und die An-
zeige HOLD erscheint im Display. In der obe-
ren Zeile wird der vorhergehende Messwert
angezeigt. In der unteren Zeile wird der aktuel-
leMesswertangezeigt,aber er wirdnichtmehr
dauernd aktualisiert.
Wird ca. 5 min lang keine Taste am Messwerkzeug gedrückt, schaltet sich
das Messwerkzeug zur Schonung der Batterien automatisch ab.
Wurde ein Messwert über die „HOLD“-Funktion festgehalten, bleibt er bei
der automatischen Abschaltung erhalten. Nach dem Wiedereinschalten
des Messwerkzeugs durch Drücken der „HOLD“-Taste 2wird der vorher-
gehende Messwert ein der oberen Zeile des Displays angezeigt.
OBJ_BUCH-2439-002.book Page 10 Wednesday, August 19, 2015 9:07 AM

Deutsch | 11
Bosch Power Tools 2 609 141 294 | (19.8.15)
Arbeitshinweise
Allgemeine Hinweise
Die Empfangslinse 8und der Ausgang der Laserstrahlung 9dürfen bei ei-
ner Messung nicht abgedeckt sein.
Die Messung erfolgt am Mittelpunkt des Laserstrahls, auch bei schräg an-
visierten Zielflächen.
Einflüsse auf den Messbereich
Der Messbereich hängt von den Lichtverhältnissen und den Reflexionsei-
genschaften der Zielfläche ab.
Einflüsse auf das Messergebnis
AufgrundphysikalischerEffektekannnichtausgeschlossen werden, dass
es beim Messen auf verschiedenen Oberflächen zu Fehlmessungen
kommt. Dazu zählen:
– transparente Oberflächen (z.B. Glas, Wasser),
– spiegelnde Oberflächen (z.B. poliertes Metall, Glas),
– poröse Oberflächen (z.B. Dämmmaterialien),
– strukturierte Oberflächen (z.B. Rauputz, Naturstein).
Ebenso können Luftschichten mit unterschiedlichen Temperaturen oder
indirekt empfangene Reflexionen den Messwert beeinflussen.
Fehler – Ursachen und Abhilfe
Ursache Abhilfe
Temperaturwarnung (b) blinkt, Messung nicht möglich
Messwerkzeug ist außerhalb der Be-
triebstemperatur von – 10 °C bis
+40 °C.
Abwarten, bis das Messwerk-
zeug Betriebstemperatur er-
reicht
Batteriewarnung (a) erscheint
Batteriespannung lässt nach (Mes-
sung noch möglich). Batterien wechseln
Batteriewarnung (a) blinkt, Messung nicht möglich
Batteriespannung zu gering Batterien wechseln
OBJ_BUCH-2439-002.book Page 11 Wednesday, August 19, 2015 9:07 AM

12 | Deutsch
2 609 141 294 | (19.8.15) Bosch Power Tools
Das Messwerkzeug überwacht die korrekte Funktion bei jeder Messung.
Wird ein Defekt festgestellt, blinken alle Anzeigen im Display. In diesem
Fall, oder wenn die oben genannten Abhilfemaßnahmen einen Fehler
nicht beseitigen können, führen Sie das Messwerkzeug über Ihren Händ-
ler dem Bosch-Kundendienst zu.
Überprüfung des Messwerkzeugs
Sie können die Genauigkeit des Messwerkzeugs wie folgt überprüfen:
– Wählen Sie eine auf Dauer unveränderliche Messstrecke von ca. 3 bis
10 m Länge, deren Länge Ihnen exakt bekannt ist (z.B. Raumbreite,
Türöffnung). Die Messung sollte unter günstigen Bedingungen durch-
geführt werden, d.h. die Messstrecke sollte im Innenraum liegen und
die Zielfläche der Messung sollte glatt und gut reflektierend sein.
– Messen Sie die Strecke 10-mal hintereinander.
Die Abweichung der Einzelmessungen vom Mittelwert darf maximal
±3,5 mm auf der gesamten Messstrecke bei günstigen Bedingungen be-
tragen. Protokollieren Sie die Messungen, um zu einem späteren Zeit-
punkt die Genauigkeit vergleichen zu können.
Alle Anzeigen im Display blinken
Das Messwerkzeug ist defekt. Kundendienst kontaktieren
Ausgang Laserstrahlung 9bzw. Emp-
fangslinse 8sind beschlagen (z.B.
durch schnellen Temperaturwechsel).
Mit weichem Tuch Ausgang La-
serstrahlung 9bzw. Empfangs-
linse 8trockenreiben
Anzeige „Err“ erscheint nach Drücken der „HOLD“-Taste
Messergebnis unzuverlässig
Zielfläche reflektiert nicht eindeutig
(z.B. Wasser, Glas). Zielfläche abdecken
Ausgang Laserstrahlung 9bzw. Emp-
fangslinse 8ist verdeckt. Ausgang Laserstrahlung 9bzw. Empfangslinse 8freihalten
Messergebnis unplausibel
Hindernis im Verlauf des Laserstrahls Laserpunkt muss komplett auf
Zielfläche liegen.
Ursache Abhilfe
OBJ_BUCH-2439-002.book Page 12 Wednesday, August 19, 2015 9:07 AM

Deutsch | 13
Bosch Power Tools 2 609 141 294 | (19.8.15)
Wartung und Service
Wartung und Reinigung
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkei-
ten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab.
Verwenden Sie keine Reinigungs- oder Lösemittel.
Pflegen Sie insbesondere die Empfangslinse 8mit der gleichen Sorgfalt,
mit der Brille oder Linse eines Fotoapparats behandelt werden müssen.
Senden Sie im Reparaturfall das Messwerkzeug ein.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ih-
res Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informa-
tionen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu
unseren Produkten und deren Zubehör.
www.bosch-do-it.de, das Internetportal für Heimwerker und Garten-
freunde.
www.1-2-do.com
In der Heimwerker-Community 1-2-do.com können Sie Produkttester
werden, Ideen sammeln oder sich mit anderen Heimwerkern austau-
schen.
www.diy-academy.eu, das komplette Service-Angebot der DIY Acade-
my.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbe-
dingt die 10-stellige Sachnummer laut Typenschild des Produkts an.
OBJ_BUCH-2439-002.book Page 13 Wednesday, August 19, 2015 9:07 AM

14 | Deutsch
2 609 141 294 | (19.8.15) Bosch Power Tools
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Re-
paraturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: Servicezentrum.El[email protected]
Anwendungsberatung: Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]h.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: Aftersales.Servic[email protected]om
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: outillage.geree[email protected]
Entsorgung
Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerech-
ten Wiederverwertung zugeführt werden.
Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll!
OBJ_BUCH-2439-002.book Page 14 Wednesday, August 19, 2015 9:07 AM

English | 15
Bosch Power Tools 2 609 141 294 | (19.8.15)
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU müs-
sen nicht mehr gebrauchsfähige Messwerkzeuge und
gemäß der europäischen Richtlinie 2006/66/EG müs-
sendefekteoderverbrauchteAkkus/Batteriengetrennt
gesammelt und einer umweltgerechten Wiederverwen-
dung zugeführt werden.
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben
werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Änderungen vorbehalten.
English
Safety Notes
All instructions must be read and observed in order to
work safely with the measuring tool. The integrated
protections in the measuring tool may be compro-
mised if the measuring tool is not used in accordance
with the instructions provided. Never make warning
signs on the measuring tool unrecognisable. STORE THESE INSTRUC-
TIONS IN A SAFE PLACE AND INCLUDE THEM WITH THE MEASURING
TOOL WHEN GIVING IT TO A THIRD PARTY.
Caution–Theuseof other operating oradjusting equipment or the
application of other processing methods than those mentioned
here can lead to dangerous radiation exposure.
OBJ_BUCH-2439-002.book Page 15 Wednesday, August 19, 2015 9:07 AM

16 | English
2 609 141 294 | (19.8.15) Bosch Power Tools
The measuring tool is provided with a warning label (marked with
number7intherepresentationof the measuringtoolonthegraph-
ics page).
If the text of the warning label is not in your national language,
stick the provided warning label in your national language over it
before operating for the first time.
Do not direct the laser beam at persons or animals
and do not stare into the direct or reflected laser
beam yourself, not even from a distance. You could
blind somebody, cause accidents or damage your eyes.
Iflaserradiationstrikesyoureye,youmustdeliberatelycloseyour
eyes and immediately turn your head away from the beam.
Do not make any modifications to the laser equipment.
Do not use the laser viewing glasses as safety goggles. The laser
viewing glasses are used for improved visualisation of the laser beam,
but they do not protect against laser radiation.
Donotusethelaserviewingglassesassunglassesorin traffic.The
laserviewingglassesdonotaffordcompleteUV protection and reduce
colour perception.
Have the measuring tool repaired only through qualified special-
ists using original spare parts. This ensures that the safety of the
measuring tool is maintained.
Do not allow children to use the laser measuring tool without su-
pervision. They could unintentionally blind other persons or them-
selves.
Do not operate the measuring tool in explosive environments,
such as in the presence of flammable liquids, gases or dusts.
Sparks can be created in the measuring tool which may ignite the dust
or fumes.
OBJ_BUCH-2439-002.book Page 16 Wednesday, August 19, 2015 9:07 AM

English | 17
Bosch Power Tools 2 609 141 294 | (19.8.15)
Product Description and Specifications
Intended Use
The measuring tool is intended for measuringdistances,lengths,heights,
and clearances. The measuring tool is suitable for measuring indoors.
Product Features
The numbering of the product features shown refers to the illustration of
the measuring tool on the graphic page.
1On/Off switch
2“HOLD” button
3Display
4Battery lid
5Latch of battery lid
6Serial number
7Laser warning label
8Reception lens
9Laser beam outlet
Display Elements
aBattery low indicator
bTemperature warning
cLaser switched on
dMeasurement hold
ePrevious measuring value
fUnit of measure
gCurrent measuring value
OBJ_BUCH-2439-002.book Page 17 Wednesday, August 19, 2015 9:07 AM

18 | English
2 609 141 294 | (19.8.15) Bosch Power Tools
Technical Data
Notes
Noteonmeasuringrange:Theworkingrangeincreases dependingon
how well the laser light is reflected from the surface of the target (scat-
tered, not reflective) and with increased brightness of the laser point
to the ambient light intensity (interior spaces, twilight). In unfavoura-
ble conditions, e.g., with extreme interior illumination or a badly re-
flecting surface, the measuring range may be limited.
Digital Laser Measure Zamo
Article number 3 603 F72 4..
Measuring range (typical) 0.15–20.000 m
Measuring accuracy (typical) ±3.0mm
Lowest indication unit 1mm
Measuring duration
–typical
–maximal 0.5 s 4 s
Operating temperature – 10 °C ... +40 °C
Storage temperature – 20 °C ... +70 °C
Relative air humidity, max. 90 %
Laser class 2
Laser type 635 nm, <1 mW
Laser beam diameter (at 25 °C) approx.
– at 20.000 m distance 18 mm
Batteries 2 x 1.5 V LR03 (AAA)
Battery service life in measuring operation,
approx. 5h
Weight according to EPTA-Procedure
01:2014 0.08 kg
Dimensions 100 x 36 x 23 mm
The measuring tool can be clearly identified with the serial number 6on thetype plate.
OBJ_BUCH-2439-002.book Page 18 Wednesday, August 19, 2015 9:07 AM

English | 19
Bosch Power Tools 2 609 141 294 | (19.8.15)
Note on measuring accuracy: In unfavourable conditions, e.g. with
extreme interior illumination, a badly reflecting surface, or room tem-
perature deviating greatly from 25 °C, the maximum deviation can be
±8 mm at20.000 m.Inunfavourableconditions,adeviationinfluence
of ±0.05 mm/m must be taken into account.
Assembly
Inserting/Replacing the Batteries
Alkali-manganese batteries are recommended for the measuring tool.
To open the battery lid 4, press the latch 5in the direction of the arrow
and remove the battery lid. Insert the batteries. When inserting, pay at-
tention to the correct polarity according to the representation on the in-
side of the battery compartment.
When the battery symbol appears for the first time on the display,
measurementsarestill possibleforapprox.15 minutes.Whenthebattery
symbol flashes, the batteries must be replaced; measurements are no
longer possible.
Replace all batteries at the same time. Only use same-brand batteries
with the identical battery capacity.
Remove the batteries from the measuring tool when not using it
for extended periods. When storing for extended periods, the batter-
ies can corrode and self-discharge.
Operation
Initial Operation
Do not leave the switched-on measuring tool unattended and
switch the measuring tool off after use. Other persons could be
blinded by the laser beam.
Protect the measuring tool against moisture and direct sun light.
Do not subject the measuring tool toextreme temperaturesor var-
iations in temperature. As an example, do not leave it in vehicles for
a long time. In case of large variations in temperature, allow the meas-
uring tool to adjust to the ambient temperature before putting it into
operation. In case of extreme temperatures or variations in tempera-
ture, the accuracy of the measuring tool can be impaired.
OBJ_BUCH-2439-002.book Page 19 Wednesday, August 19, 2015 9:07 AM

20 | English
2 609 141 294 | (19.8.15) Bosch Power Tools
Avoid heavy impact to or falling down of the measuring tool. After
severe exterior effects to the measuring tool, it is recommended to car-
ryoutacheck(see“CheckingtheMeasuringTool”,page 23)eachtime
before continuing to work.
Switching On and Off
To switch on the measuring tool, push the On/Off switch 1toward the
rear. When switching on the measuring tool, the laser beam is switched
on. The LASER indicator flashes on the display.
To switch off the measuring tool, push the On/Off switch 1toward the
front.
Measuring Procedure
After the measuring tool is switched on, continuous measurement takes
place. Aim the laser beam at the target surface. The current measuring
value gis displayed in the bottom line of the display (see figure A). During
continuous measurement, the measuring tool can be moved relative to
thetarget,wherebythecurrentmeasuringvaluegisupdatedapprox.eve-
ry 0.5 seconds in the bottom line of the display (see figure B). In this man-
ner, as an example, you can move a certain distance away from a wall,
whiletheactualdistancecanalwaysberead.TheLASER indicator flashes
on the display.
The rear edge of the measuring tool is the reference level for the measure-
ment ( ).
For a wall to wall measurement, as an example, position the measuring
tool with its rear edge against the initial wall.
Do not point the laser beam at persons or animals and do not look
into the laser beam yourself, not even from a large distance.
“HOLD” Function (see figure B)
Press the “HOLD” button 2to stop the measur-
ing procedure. The laser beam is switched off
and the HOLD indication appears on the dis-
play. The current measuring value is still dis-
played in the bottom line of the display, but is
no longer continuously updated.
OBJ_BUCH-2439-002.book Page 20 Wednesday, August 19, 2015 9:07 AM
