Bosch LR 2 Professional User manual

Robert Bosch Power Tools GmbH
70538 Stuttgart
GERMANY
www.bosch-pt.com
1 609 92A 1Z4 (2016.03) T / 254
LR 2 Professional
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальноеруководствопо
эксплуатации
uk Оригінальна інструкція з експлуатації
kk Пайдалану нұсқаулығының түпнұсқасы
ro Instrucţiuni originale
bg Оригинална инструкция
sr Originalno uputstvo za rad
mk Оригинално упатство за работа
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
cn 正本使用说明书
tw 原始使用說明書
ko 사용 설명서 원본
th หนังสือคู่มือการใช้งานฉบับต้นแบบ
id Petunjuk-Petunjuk untuk Penggunaan
Orisinal
vi
Bản gốc hướng dẫn sửdụng
ar
fa
ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ
ΖЎϩʉ ˒μВЖЙʉʓ ИͳϞφЁʑ
OBJ_BUCH-821-005.book Page 1 Thursday, September 8, 2016 1:24 PM

2|
1 609 92A 1Z4 | (8.9.16) Bosch Power Tools
Deutsch. . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 6
English . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 13
Français . . . . . . . . . . . . . . . . . . . . . . . . . . Page 21
Español. . . . . . . . . . . . . . . . . . . . . . . . . Página 29
Português . . . . . . . . . . . . . . . . . . . . . . . Página 37
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 43
Nederlands. . . . . . . . . . . . . . . . . . . . . . Pagina 50
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 56
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 62
Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 68
Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 74
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 80
Türkçe. . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 86
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 94
Česky . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 101
Slovensky . . . . . . . . . . . . . . . . . . . . . . . Strana 107
Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . .Oldal 113
Русский . . . . . . . . . . . . . . . . . . . . . .Страница 120
Українська . . . . . . . . . . . . . . . . . . . . Сторінка 129
Қазақша . . . . . . . . . . . . . . . . . . . . . . . . . . . Бет 136
Română. . . . . . . . . . . . . . . . . . . . . . . . . Pagina 144
Български . . . . . . . . . . . . . . . . . . . .Страница 150
Македонски . . . . . . . . . . . . . . . . . . . . Страна 157
Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 163
Slovensko. . . . . . . . . . . . . . . . . . . . . . . . Stran 170
Hrvatski. . . . . . . . . . . . . . . . . . . . . . . . Stranica 176
Eesti . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 182
Latviešu . . . . . . . . . . . . . . . . . . . . . . . Lappuse 188
Lietuviškai . . . . . . . . . . . . . . . . . . . . . Puslapis 194
中文 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .页201
中文 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .頁208
한국어 . . . . . . . . . . . . . . . . . . . . . . . . .페이지 214
 . . . . . . . . . . . . . . . . . . . . . . . . .  220
Bahasa Indonesia. . . . . . . . . . . . . . . .Halaman 226
Tiếng Việt . . . . . . . . . . . . . . . . . . . . . . . . Trang 233
. . . . . . . . . . . . . . . . . . . . . . . . . . 240
. . . . . . . . . . . . . . . . . . . . . . . . 247
OBJ_BUCH-821-005.book Page 2 Thursday, September 8, 2016 1:25 PM

1 609 92A 1Z4 | (8.9.16) Bosch Power Tools
3|
OBJ_BUCH-821-005.book Page 3 Thursday, September 8, 2016 1:25 PM

1 609 92A 1Z4 | (8.9.16) Bosch Power Tools
4|
3
4
5
2
1
11
9
10
7
8
6
8
4
gf
a
12
13
14
b
c
d
e
LR 2
OBJ_BUCH-821-005.book Page 4 Thursday, September 8, 2016 1:25 PM

1 609 92A 1Z4 | (8.9.16) Bosch Power Tools
5|
B
A
OBJ_BUCH-821-005.book Page 5 Thursday, September 8, 2016 1:25 PM

6| Deutsch
1 609 92A 1Z4 | (8.9.16) Bosch Power Tools
Deutsch
Sicherheitshinweise
Sämtliche Anweisungen sind zu lesen und zu beachten. Wenn das
Messwerkzeug nicht entsprechend den vorliegenden Anweisungen
verwendet wird, können die integrierten Schutzvorkehrungen im
Messwerkzeug beeinträchtigt werden. BEWAHREN SIE DIESE
ANWEISUNGEN GUT AUF.
Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit
des Messwerkzeuges erhalten bleibt.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umge-
bung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im
Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe
entzünden.
Bringen Sie das Messwerkzeug nicht in die Nähe von Herzschritt-
machern. Durch die Magnetplatte 5wird ein Feld erzeugt, das die
Funktion von Herzschrittmachern beeinträchtigen kann.
Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und mag-
netisch empfindlichen Geräten. Durch die Wirkung der Magnetplatte 5kann es
zu irreversiblen Datenverlusten kommen.
Produkt- und Leistungsbeschreibung
Bitte klappen Sie die Ausklappseite mit der Darstellung des Messwerkzeugs auf, und
lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum schnellen Finden von pulsierenden Laser-
strahlen.
OBJ_BUCH-821-005.book Page 6 Thursday, September 8, 2016 1:25 PM

Deutsch | 7
Bosch Power Tools 1 609 92A 1Z4 | (8.9.16)
Technische Daten
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung
des Messwerkzeugs auf der Grafikseite.
1Taste Einstellung Messgenauigkeit
2Ein-Aus-Taste
3Taste Signalton
4Display
5Magnetplatte
6LED-Richtungsanzeige „nach unten bewegen“
7LED-Mittenanzeige
8Mittenmarkierung
9LED-Richtungsanzeige „nach oben bewegen“
Laserempfänger LR 2
Sachnummer 3 601 K69 100
Arbeitsbereich1) 5–50m
Empfangswinkel 90°
Messgenauigkeit2)
–„fein“
–„grob“ ±1mm ±3mm
Betriebstemperatur –10 °C...+50 °C
Lagertemperatur –20 °C...+70 °C
Batterie 1x9V(6LR61)
Betriebsdauer ca. 30 h
Gewicht entsprechend EPTA-Procedure 01:2014 0,27 kg
Schutzart IP 54 (staub- und
spritzwassergeschützt)
Maße (Länge x Breite x Höhe) 74 x 41 x 150 mm
1) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonnen-
einstrahlung) verringert werden.
2) abhängig vom Abstand zwischen Laserempfänger und Linienlaser
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 12 auf dem
Typenschild.
OBJ_BUCH-821-005.book Page 7 Thursday, September 8, 2016 1:25 PM

8| Deutsch
1 609 92A 1Z4 | (8.9.16) Bosch Power Tools
10 Empfangsfeld für Laserstrahl
11 Arretierung des Batteriefachdeckels
12 Seriennummer
13 Batteriefachdeckel
14 Aufnahme für Halterung Gewindegröße M6
Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.
Anzeigenelemente
aAnzeige Signalton
bRichtungsanzeige „nach oben bewegen“
cMittenanzeige
dRichtungsanzeige „nach unten bewegen“
eBatteriewarnung
fAnzeige Messgenauigkeit „grob“
gAnzeige Messgenauigkeit „fein“
Geräuschinformation
Der A-bewertete Schalldruckpegel des Signaltons beträgt in einem Meter
Abstand 80 dB(A).
Halten Sie das Messwerkzeug nicht dicht ans Ohr!
Montage
Batterie einsetzen/wechseln
Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batte-
rien empfohlen.
Ziehen Sie die Arretierung 11 des Batteriefachdeckels nach außen und klappen Sie
den Batteriefachdeckel 13 auf.
Achten Sie beim Einsetzen der Batterie auf die richtige Polung entsprechend der
Abbildung im Batteriefach.
Erscheint dieBatteriewarnungeerstmalsim Display4, kann das Messwerkzeug noch
ca. 2 h betrieben werden.
Nehmen Sie die Batterie aus dem Messwerkzeug, wenn Sie es längere Zeit
nicht benutzen. Die Batterie kann bei längerer Lagerung korrodieren oder sich
selbst entladen.
OBJ_BUCH-821-005.book Page 8 Thursday, September 8, 2016 1:25 PM

Deutsch | 9
Bosch Power Tools 1 609 92A 1Z4 | (8.9.16)
Betrieb
Inbetriebnahme
Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
Setzen Sie das Messwerkzeug keinenextremen Temperaturen oder Tempera-
turschwankungenaus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen
Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperie-
ren, bevor Sie es in Betrieb nehmen. Beiextremen Temperaturen oder Temperatur-
schwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.

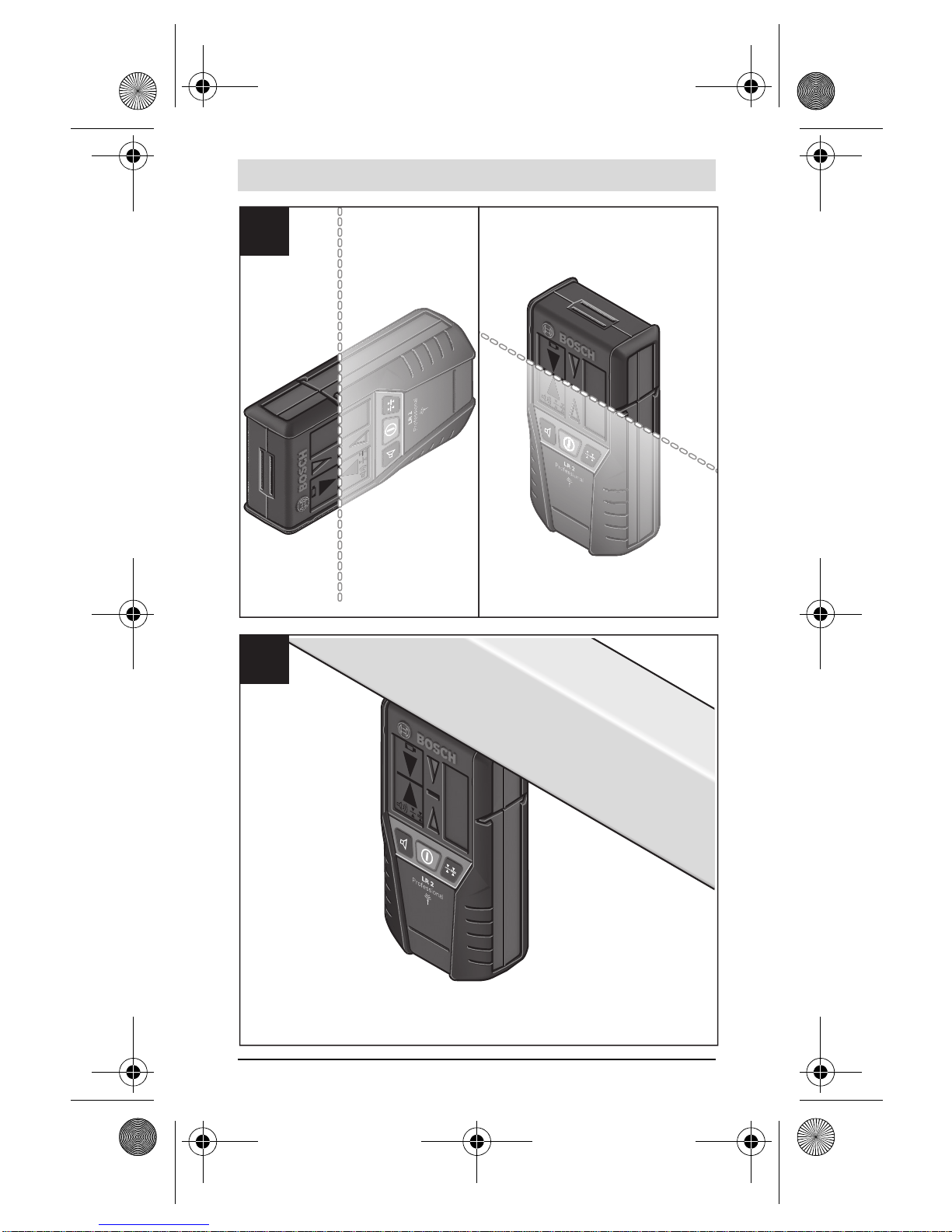

Messwerkzeug aufstellen (siehe Bild A)
Stellen Sie das Messwerkzeug mindestens 5 m vom Linienlaser entfernt auf. Schalten
Sie die Pulsfunktion am Linienlaserein. Wählen Sie am Linienlaser eine Betriebsart, bei
der entweder nur eine waagerechte oder nur eine senkrechte Laserebene erzeugt wird.
Hinweis: Wählen Sie keine Betriebsart mit waagerechter und senkrechter Laser-
ebene gleichzeitig (Kreuzlinienbetrieb), da sonst Fehlanzeigen zur Höhe des Laser-
strahls auftreten können.
Platzieren Sie das Messwerkzeug so, dass der Laserstrahl das Empfangsfeld 10 errei-
chen kann. Richten Sie es so aus, dass der Laserstrahl das Empfangsfeld quer durch-
läuft (wie im Bild dargestellt).
Ein-/Ausschalten
Beim Einschalten des Messwerkzeugs ertönt ein lauter Signalton. Halten Sie
deshalb das Messwerkzeug beim Einschalten vom Ohr bzw. von anderen Per-
sonen fern. Der laute Ton kann das Gehör schädigen.
Zum Einschalten des Messwerkzeugs drücken Sie die Ein-Aus-Taste 2. Alle Display-
anzeigen sowie alle LEDs leuchten kurz auf und ein Signalton ertönt.
Zum Ausschalten des Messwerkzeugs drücken Sie erneut die Ein-Aus-Taste 2. Alle
LEDs leuchten vor dem Ausschalten kurz auf.
Wird ca. 20 min keine Taste am Messwerkzeug gedrückt und erreicht das Empfangs-
feld 10 20 min lang kein Laserstrahl, dann schaltet das Messwerkzeug zur Schonung
der Batterie automatisch ab. Die Abschaltung wird durch kurzes Aufleuchten aller
LEDs angezeigt.
Einstellung der Mittenanzeige wählen
Mit der Taste 1können Sie festlegen, mit welcher Genauigkeit die Position des Laser-
strahls auf dem Empfangsfeld als „mittig“ angezeigt wird:
– Messgenauigkeit „fein“ (Anzeige gim Display),
– Messgenauigkeit „grob“ (Anzeige fim Display).
Nachdem EinschaltendesMesswerkzeugs ist immer die Genauigkeit „grob“ eingestellt.
OBJ_BUCH-821-005.book Page 9 Thursday, September 8, 2016 1:25 PM

10 | Deutsch
1 609 92A 1Z4 | (8.9.16) Bosch Power Tools
Richtungsanzeigen
Die Position des Laserstrahls im Empfangsfeld 10 wird angezeigt:
– durch die Richtungsanzeigen „nach unten bewegen“ d, „nach oben bewegen“ b
bzw. Mitte cim Display 4an der Vorder- und Rückseite des Messwerkzeugs,
– durch die LEDs „nach unten bewegen“ 6, „nach oben bewegen“ 9bzw. Mitte 7an
der Vorderseite des Messwerkzeugs,
– optional durch den Signalton (siehe „Signalton zur Anzeige des Laserstrahls“,
Seite 10).
Messwerkzeug zu tief: Durchläuft der Laserstrahl die obere Hälfte des Empfangs-
feldes 10, dann leuchten die Richtungsanzeige bim Display und die korrespondie-
rende LED 9.
Bei eingeschaltetem Signalton ertönt ein Signal in langsamem Takt.
Bewegen Sie das Messwerkzeug in Pfeilrichtung nach oben.
Messwerkzeug zu hoch: Durchläuft der Laserstrahl die untere Hälfte des Empfangs-
feldes 10, dann leuchten die Richtungsanzeige dim Display und die korrespondie-
rende LED 6.
Bei eingeschaltetem Signalton ertönt ein Signal in schnellem Takt.
Bewegen Sie das Messwerkzeug in Pfeilrichtung nach unten.
Messwerkzeugmittig:DurchläuftderLaserstrahldasEmpfangsfeld10aufHöheder
Mittenmarkierung8,dann leuchtendieMittenanzeigecimDisplay und diekorrespon-
dierende mittlere LED 7. Bei eingeschaltetem Signalton ertönt ein Dauerton.
Signalton zur Anzeige des Laserstrahls
Die Position des Laserstrahls auf dem Empfangsfeld 10 kann durch einen Signalton
angezeigt werden.
Nach dem Einschalten des Messwerkzeugs ist der Signalton immer auf niedrige Laut-
stärke eingestellt.
Sie können die Lautstärke erhöhen oder den Signalton ausschalten.
Drücken Sie zum Wechseln bzw. Ausschalten des Signaltons die Taste Signalton 3,
bis die gewünschte Lautstärke im Display angezeigt wird. Bei niedriger Lautstärke
erscheint die Signalton-Anzeige aim Display mit einem Balken, bei hoher Lautstärke
mit drei Balken, bei ausgeschaltetem Signalton erlischt sie.
Unabhängig von der Einstellung des Signaltons ertönt bei jedem Drücken einer Taste
am Messwerkzeug zur Bestätigung ein kurzer Ton in niedriger Lautstärke.
OBJ_BUCH-821-005.book Page 10 Thursday, September 8, 2016 1:25 PM

Deutsch | 11
Bosch Power Tools 1 609 92A 1Z4 | (8.9.16)
Arbeitshinweise
Markieren
An der Mittenmarkierung 8rechts und links am Messwerkzeug können Sie die Höhe
des Laserstrahls markieren, wenn er durch die Mitte des Empfangsfeldes 10 läuft.
Achten Sie darauf, das Messwerkzeug beim Markieren genau senkrecht (bei waage-
rechtem Laserstrahl) bzw. waagerecht (bei senkrechtem Laserstrahl) auszurichten,
da sonst die Markierungen gegenüber dem Laserstrahl versetzt sind.
Befestigen mit Magnet (siehe Bild B)
Ist eine sichere Befestigung nicht unbedingt erforderlich, können Sie das Messwerk-
zeug mithilfe der Magnetplatte 5stirnseitig an Stahlteile heften.
Wartung und Service
Wartung und Reinigung
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.
WischenSie Verschmutzungenmit einemfeuchten, weichen Tuchab.Verwenden Sie
keine Reinigungs- oder Lösemittel.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts
sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen
finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren
Produkten und deren Zubehör.
www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die
10-stellige Sachnummer laut Typenschild des Produkts an.
OBJ_BUCH-821-005.book Page 11 Thursday, September 8, 2016 1:25 PM

12 | Deutsch
1 609 92A 1Z4 | (9.9.16) Bosch Power Tools
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen
anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: Servicezentrum.Elektrower[email protected]osch.com
Anwendungsberatung: Tel.: [phone]
Fax: [phone]
E-Mail: kundenberatung.e[email protected]
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: Aftersales.Servic[email protected]
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: outillage.gereedscha[email protected]
Entsorgung
Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wieder-
verwertung zugeführt werden.
Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll!
Nur für EU-Länder:
GemäßdereuropäischenRichtlinie2012/19/EU müssennichtmehr
gebrauchsfähige Messwerkzeuge und gemäß der europäischen
Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/
Batterien getrennt gesammelt und einer umweltgerechten Wieder-
verwendung zugeführt werden.
OBJ_DOKU-33625-003.fm Page 12 Friday, September 9, 2016 2:18 PM

English | 13
Bosch Power Tools 1 609 92A 1Z4 | (8.9.16)
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Änderungen vorbehalten.
English
Safety Notes
Read and observe all instructions. The integrated protections in the
measuring tool may be compromised if the measuring tool is not used
in accordance with the instructions provided. SAVE THESE INSTRUC-
TIONS FOR FUTURE REFERENCE.
Have the measuring tool repaired only through qualified specialists using
original spare parts. This ensures that the safety of the measuring tool is main-
tained.
Do not operate the measuring tool in explosive environments, such as in the
presence of flammable liquids, gases or dusts. Sparks can be created in the
measuring tool which may ignite the dust or fumes.
Keep the measuring tool away from cardiac pacemakers. The mag-
net plate 5generates a field that can impair the function of cardiac
pacemakers.
Keep the measuring tool away from magnetic data medium and magnetically-
sensitive equipment. The effect of the magnet plate 5can lead to irreversible
data loss.
Product Description and Specifications
Please unfold the fold-out page with the representation of the measuring tool and
leave it unfolded while reading the operating instructions.
OBJ_BUCH-821-005.book Page 13 Thursday, September 8, 2016 1:25 PM

14 | English
1 609 92A 1Z4 | (8.9.16) Bosch Power Tools
Intended Use
The measuring tool is intended for swift finding of pulsating laser beams.
Technical Data
Product Features
The numbering of the product features shown refers to the illustration of the measur-
ing tool on the graphic page.
1Button for selecting the measuring accuracy
2On/Off button
3Audio signal button
4Display
5Magnet plate
6Direction LED “move downward”
7Centre-indication LED
Laser Receiver LR 2
Article number 3 601 K69 100
Working range1) 5–50m
Receiving angle 90°
Measuring accuracy2)
–“Fine”
–“Coarse” ±1mm ±3mm
Operating temperature –10 °C...+50 °C
Storage temperature –20 °C...+70 °C
Battery 1x9V(6LR61)
Operating time, approx. 30 h
Weight according to EPTA-Procedure 01:2014 0.27 kg
Degree of protection IP 54 (dust and splash water
protected)
Dimensions (length x width x height) 74 x 41 x 150 mm
1) The working range can be decreased by unfavourable environmental conditions (e.g. direct sun
irradiation).
2) Depends on distance between laser receiver and line laser
The measuring tool can be clearly identified with the serial number 12 on the type plate.
OBJ_BUCH-821-005.book Page 14 Thursday, September 8, 2016 1:25 PM

English | 15
Bosch Power Tools 1 609 92A 1Z4 | (8.9.16)
8Centre mark
9Direction LED “move upward”
10 Reception area for the laser beam
11 Latch of battery lid
12 Serial number
13 Battery lid
14 Mounting hole for M6 thread
The accessories illustrated or described are not included as standard delivery.
Display Elements
aAudio signal indicator
bDirection indicator “move upward”
cCentre indicator
dDirection indicator “move downward”
eBattery low indicator
fIndicator for measuring accuracy “Coarse”
gIndicator for measuring accuracy “Fine”
Noise Information
TheA-weightedsoundpressureleveloftheaudiosignalatonemeterdistance
is 80 dB(A).
Do not hold the measuring tool close to your ear!
Assembly
Inserting/Replacing the Battery
Alkali-manganese batteries are recommended for the measuring tool.
Pull the latch 11 of battery lid outward and open the battery lid 13.
When inserting the battery, pay attention to the correct polarity according to the rep-
resentation on the inside of the battery compartment.
When the battery low indicator eappears for the first time on the display 4, the meas-
uring tool can still be operated for approx. 2 h.
If the measuring tool is not used for a long period of time, the battery must be
removed. The battery can corrode or discharge itself over long periods.
OBJ_BUCH-821-005.book Page 15 Thursday, September 8, 2016 1:25 PM

16 | English
1 609 92A 1Z4 | (8.9.16) Bosch Power Tools
Operation
Initial Operation
Protect the measuring tool against moisture and direct sun light.
Do not subject the measuring tool to extreme temperatures or variations in
temperature. As an example, do not leave it in vehicles for a long time. In case of
large variations in temperature, allow the measuring tool to adjust to the ambient
temperature before putting it into operation. In case of extreme temperatures or
variations in temperature, the accuracy of the measuring tool can be impaired.
Setting Up the Measuring Tool (see figure A)
Set up the measuring tool at least 5 m away from the line laser. Switch on the pulse
function of the line laser. Select an operating mode on the line laser where either only
one horizontal or vertical laser plane is generated.
Note: Do not select an operating mode with both horizontal and vertical laser plane
(cross-line operation), as otherwise faulty height indications of the laser beam may
occur.
Position the measuring tool in sucha manner that the laserbeam can reach the recep-
tion area 10. Align the measuring tool in such a manner that the laser beam runs lat-
erally through the reception area (as shown in the figure).
Switching On and Off
A loud audio signal sounds when switching on the measuring tool. Therefore,
keepthemeasuring tool away from yourear or other persons when switching
on. The loud audio signal can cause hearing defects.
To switch on the measuring tool, press the On/Off button 2. All display indicators as
well as all LEDs light up briefly and an audio signal sounds.
To switch off the measuring tool, press the On/Off button 2again. Before switching
off, all LEDs briefly light up.
Whenno buttonispressedon themeasuring toolfor approx.20 minutesandwhen no
laser beam reaches the reception area 10 for 20 minutes, the measuring tool auto-
matically switches off in order to save the battery. The switching off is indicated by
brief lighting up of all LEDs.
Selecting the Setting of the Centre Indicator
Youcanusebutton1tospecify theaccuracywithwhichthepositionofthe laser beam
is indicated as “centred” on the reception area:
– Measuring accuracy “Fine” (indication gon the display),
– Measuring accuracy “Coarse” (indication fon the display).
Whenever switching on the measuring tool, the accuracy level “coarse” is set.
OBJ_BUCH-821-005.book Page 16 Thursday, September 8, 2016 1:25 PM

English | 17
Bosch Power Tools 1 609 92A 1Z4 | (8.9.16)
Direction Indicators
The position of the laser beam on the reception area 10 is indicated:
– via the direction indicators “move downward” d, “move upward” bor the centre in-
dicator con the display 4on the front and back side of the measuring tool,
–viatheLEDs“movedownward”6,“moveupward”9or the centre-indication LED 7
on the front side of the measuring tool,
– optionally via theaudio signal (see“Audio Signal forIndicationofthe Laser Beam”,
page 17).
Measuring tool too low: When the laser beam runs through the top half of the recep-
tion area 10, the direction indicator bon the display and the corresponding direction
LED 9light up.
When the audio signal is switched on, a slow-beat signal sounds.
Move the measuring tool upward in the direction of the arrow.
Measuring tool too high: When the laser beam runs through the bottom half of the
reception area 10, the direction indicator don the display and the corresponding di-
rection LED 6light up.
When the audio signal is switched on, a fast-beat signal sounds.
Move the measuring tool downward in the direction of the arrow.
Measuringtoolincentre position:Whenthelaserbeamrunsthroughthereception
area 10 at the centre mark 8, the centre indicator con the display and the corre-
sponding centre-indication LED 7light up. When the audio signal is switched on,
a continuous signal sounds.
Audio Signal for Indication of the Laser Beam
The position of the laser beam on the reception area 10 can be indicated via an audio
signal.
After the measuring tool has been switched on, the audio signal is always set to the
low volume level.
The volume level can be increased or switched off.
Tochangethe volume levelor switch offthe audiosignal,push theacousticsignal but-
ton 3untilthe requested volume level isindicated on the display. At low volume level,
the audio signal indicator aappears on the display with one bar; at high volume level,
theindicator appearswiththree bars.When theaudio signalis settooff,theindicator
goes out.
Independent of the audio signal setting, a short beepsoundsatlow volumelevel each
time a button is pressed on the measuring tool.
OBJ_BUCH-821-005.book Page 17 Thursday, September 8, 2016 1:25 PM

18 | English
1 609 92A 1Z4 | (8.9.16) Bosch Power Tools
Working Advice
Marking
When the laser beam runs through the center of the reception area 10, its height can
be marked at the centre mark 8right and left on the measuring tool.
When marking, take care to align the measuring tool exactly vertical (for horizontal
laser beam), or horizontal (for vertical laser beam), as otherwise the marks are offset
with respect to the laser beam.
Attaching with the Magnet (see figure B)
Whenapositive-lockattachmentisnotabsolutelyrequired, themeasuringtoolcanbe
attached to steel parts via the face side using the magnet plate 5.
Maintenance and Service
Maintenance and Cleaning
Keep the measuring tool clean at all times.
Do not immerse the measuring tool in water or other fluids.
Wipe off debris using a moist and soft cloth. Do not use any cleaning agents or solvents.
After-sales Service and Application Service
Our after-sales service responds to your questions concerning maintenance and
repair of your product as well as spare parts. Exploded views and information on
spare parts can also be found under:
www.bosch-pt.com
Bosch’s application service team will gladly answer questions concerning our
products and their accessories.
In all correspondence and spare parts orders, please always include the 10-digit
article number given on the nameplate of the product.
OBJ_BUCH-821-005.book Page 18 Thursday, September 8, 2016 1:25 PM

English | 19
Bosch Power Tools 1 609 92A 1Z4 | (8.9.16)
Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a
product in need of servicing or repair.
Tel. Service: [phone]
E-Mail: boschse[email protected]
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]
Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: [phone]
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch.com.au
OBJ_BUCH-821-005.book Page 19 Thursday, September 8, 2016 1:25 PM

20 | English
1 609 92A 1Z4 | (8.9.16) Bosch Power Tools
Republic of South Africa
Customer service
Hotline: [phone]
Gauteng – BSC Service Centre
35 Roper Street, New Centre
Johannesburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
KZN – BSC Service Centre
Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Western Cape – BSC Service Centre
Democracy Way, Prosperity Park
Milnerton
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Bosch Headquarters
Midrand, Gauteng
Tel.: [phone]
Fax: [phone]
E-Mail: rbsa-[email protected]
Disposal
Measuring tools, accessories and packaging should be sorted for environmental-
friendly recycling.
Do not dispose of measuring tools and batteries/rechargeable batteries into house-
hold waste!
Only for EC countries:
According to the European Guideline 2012/19/EU, measuring tools
that are no longer usable, and according to the European Guideline
2006/66/EC, defective or used battery packs/batteries, must be
collected separately and disposed of in an environmentally correct
manner.
OBJ_BUCH-821-005.book Page 20 Thursday, September 8, 2016 1:25 PM
