Bosch AdvancedDistance 50C User manual

14.837 m
29.315 m
0.150 m
50.000m
Robert Bosch Power Tools GmbH
70538 Stuttgart • GERMANY
www.bosch-pt.com
1 609 92A 85V (2023.03) O / 497
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство по
эксплуатации
uk Оригінальна інструкція з експлуатації
kk Пайдалану нұсқаулығының түпнұсқасы
ro Instrucțiuni originale
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija
ar   
fa   
1 609 92A 85V
AdvancedDistance
50C | 60C

2 |
Scannen Sie für weitere Informationen
Scan for more information
Scannez pour plus d´informations
Escanee para más informaciónes
1 609 92A 85V | (14.03.2023) Bosch Power Tools

| 3
14.837 m
29.315 m
0.150 m
50.000 m
14.837 m
29.315 m
0.150 m
50.000 m
(1)
(a) (b)
(k)
(10)
(c)
(d)
(e)
(f)
(g)
(j) (i) (h) (n)(m)(l)
(2)
(o)
(p)
(3)
(q)
Bosch Power Tools 1 609 92A 85V | (14.03.2023)

4 |
(4)
(5)
(6)
(7)
(8)
(9)
(7)
1 609 92A 85V | (14.03.2023) Bosch Power Tools

| 5
Bosch Power Tools 1 609 92A 85V | (14.03.2023)

6 |
Deutsch............................................Seite 8
English .............................................Page 25
Français............................................Page 40
Español .......................................... Página 57
Português ........................................ Página 72
Italiano........................................... Pagina 88
Nederlands....................................... Pagina 103
Dansk .............................................. Side 118
Svensk ............................................ Sidan 132
Norsk............................................... Side 146
Suomi...............................................Sivu 161
Ελληνικά.......................................... Σελίδα 176
Türkçe............................................. Sayfa 192
Polski ............................................ Strona 209
Čeština..........................................Stránka 225
Slovenčina ......................................Stránka 241
Magyar.............................................Oldal 256
Русский.......................................Страница 271
Українська.....................................Сторінка 289
Қазақ ............................................... Бет 306
Română .......................................... Pagina 323
Български ....................................Страница 339
Македонски...................................Страница 354
Srpski............................................ Strana 370
1 609 92A 85V | (14.03.2023) Bosch Power Tools

| 7
Slovenščina ........................................Stran 385
Hrvatski .........................................Stranica 399
Eesti............................................Lehekülg 413
Latviešu........................................ Lappuse 428
Lietuvių k........................................Puslapis 444
 ............................................  459
 ............................................ 474
/ ............................................ I/i
Bosch Power Tools 1 609 92A 85V | (14.03.2023)

8 | Deutsch
Deutsch
Sicherheitshinweise
Sämtliche Anweisungen sind zu lesen
und zu beachten, um mit dem Mess-
werkzeug gefahrlos und sicher zu arbei-
ten. Wenn das Messwerkzeug nicht ent-
sprechend den vorliegenden Anweisun-
gen verwendet wird, können die integrierten Schutzvor-
kehrungen im Messwerkzeug beeinträchtigt werden. Ma-
chen Sie Warnschilder am Messwerkzeug niemals un-
kenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF
UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERK-
ZEUGS MIT.
uVorsicht – wenn andere als die hier angegebenen Bedie-
nungs- oder Justiereinrichtungen benutzt oder andere
Verfahrensweisen ausgeführt werden, kann dies zu ge-
fährlicher Strahlungsexposition führen.
uDas Messwerkzeug wird mit einem Laser-Warnschild
ausgeliefert (in der Darstellung des Messwerkzeugs auf
der Grafikseite gekennzeichnet).
uIst der Text des Laser-Warnschildes nicht in Ihrer Lan-
dessprache, dann überkleben Sie ihn vor der ersten In-
betriebnahme mit dem mitgelieferten Aufkleber in Ihrer
Landessprache.
Richten Sie den Laserstrahl nicht auf Perso-
nen oder Tiere und blicken Sie nicht selbst in
den direkten oder reflektierten Laserstrahl.
Dadurch können Sie Personen blenden, Unfälle
verursachen oder das Auge schädigen.
1 609 92A 85V | (14.03.2023) Bosch Power Tools

Deutsch | 9
uFalls Laserstrahlung ins Auge trifft, sind die Augen be-
wusst zu schließen und der Kopf sofort aus dem Strahl
zu bewegen.
uNehmen Sie keine Änderungen an der Lasereinrichtung
vor.
uLassen Sie das Messwerkzeug nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen reparie-
ren. Damit wird sichergestellt, dass die Sicherheit des
Messwerkzeuges erhalten bleibt.
uLassen Sie Kinder das Laser-Messwerkzeug nicht unbe-
aufsichtigt benutzen. Sie könnten unbeabsichtigt andere
Personen oder sich selber blenden.
uArbeiten Sie mit dem Messwerkzeug nicht in explosi-
onsgefährdeter Umgebung, in der sich brennbare Flüs-
sigkeiten, Gase oder Stäube befinden. Im Messwerkzeug
können Funken erzeugt werden, die den Staub oder die
Dämpfe entzünden.
uBenutzen Sie das Messwerkzeug nicht, wenn Beschädi-
gungen des Touchscreens erkennbar sind (z.B. Risse in
der Oberfläche usw.).
uDas Messwerkzeug ist mit einer Funkschnittstelle aus-
gestattet. Lokale Betriebseinschränkungen, z.B. in Flug-
zeugen oder Krankenhäusern, sind zu beachten.
Die Wortmarke Bluetooth® wie auch die Bildzeichen (Lo-
gos) sind eingetragene Marken und Eigentum der
Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmar-
ke/Bildzeichen durch die Robert Bosch Power Tools GmbH
erfolgt unter Lizenz.
uVorsicht! Bei der Verwendung des Messwerkzeugs mit
Bluetooth® kann eine Störung anderer Geräte und An-
lagen, Flugzeuge und medizinischer Geräte (z.B. Herz-
schrittmacher, Hörgeräte) auftreten. Ebenfalls kann ei-
ne Schädigung von Menschen und Tieren in unmittelba-
rer Umgebung nicht ganz ausgeschlossen werden. Ver-
Bosch Power Tools 1 609 92A 85V | (14.03.2023)

10 | Deutsch
wenden Sie das Messwerkzeug mit Bluetooth® nicht in
der Nähe von medizinischen Geräten, Tankstellen, che-
mischen Anlagen, Gebieten mit Explosionsgefahr und in
Sprenggebieten. Verwenden Sie das Messwerkzeug mit
Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Be-
trieb über einen längeren Zeitraum in direkter Körper-
nähe.
Produkt- und Leistungsbeschreibung
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum Messen von Entfernun-
gen, Längen, Höhen, Abständen, Neigungen und zum Berech-
nen von Flächen und Volumina.
Das Messwerkzeug ist zur Verwendung im Innenbereich geeig-
net.
Dieses Produkt ist ein Verbraucher-Laser-Produkt gemäß
EN50689.
Die Messergebnisse können über Bluetooth® zu anderen Gerä-
ten übertragen werden.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Messwerkzeugs in den Abbildun-
gen.
(1) Messtaste
(2) Touchscreen
(3) Anschlagplatte
(4) Batteriefachdeckel
(5) Arretierung des Batteriefachdeckels
1 609 92A 85V | (14.03.2023) Bosch Power Tools

Deutsch | 11
(6) Seriennummer
(7) Laser-Warnschild
(8) Ausgang Laserstrahlung
(9) Empfangslinse
(10) Schutztasche
Anzeigenelemente
(a) Status Bluetooth®
Bluetooth® aktiviert, Verbindung nicht hergestellt
Bluetooth® aktiviert, Verbindung hergestellt
(b) Temperaturwarnung
(c) Batterieanzeige
(d) Laser eingeschaltet
(e) Button Bezugsebene der Messung
(f) Messwertzeilen
(g) Ergebniszeile
(h) Button Löschen
(i) Button Menü
(j) Button Bluetooth®
(k) Button Messfunktion
(l) Button Hilfefunktion
(m) Button Blättern abwärts/aufwärts
(n) Button Zurück
(o) Button Grundeinstellungen
Bosch Power Tools 1 609 92A 85V | (14.03.2023)

12 | Deutsch
(p) Button Messwertliste
(q) Button Touchscreen deaktivieren/aktivieren
Technische Daten
Digitaler Laser-Entfernungs-
messer Advanced Distance 50C Advanced Distance 60C
Sachnummer 3603F722.. 3603F72E..
MessbereichA) 0,05−50 m 0,05−60 m
MessgenauigkeitB) ±2,0 mm ±2,0 mm
Betriebstemperatur −10 °C…
+50 °C −10 °C… +50 °C
Lagertemperatur −20 °C…
+70 °C −20 °C… +70 °C
relative Luftfeuchte max. 90 % 90 %
max. Einsatzhöhe über Be-
zugshöhe 2000 m 2000 m
Verschmutzungsgrad entspre-
chend IEC61010‑1 2C) 2C)
Laserklasse 2 2
Lasertyp 635 nm,
<1 mW 635 nm, <1 mW
Divergenz des Laserstrahls <1,5 mrad
(Vollwinkel) <1,5 mrad (Vollwinkel)
Abschaltautomatik nach ca.
– Laser 20 s 20 s
– Messwerkzeug (ohne Mes-
sung) 5 min 5 min
Batterien 3× 1,5 V
LR03 (AAA) 3× 1,5 V LR03 (AAA)
1 609 92A 85V | (14.03.2023) Bosch Power Tools

Deutsch | 13
Digitaler Laser-Entfernungs-
messer Advanced Distance 50C Advanced Distance 60C
Datenübertragung
Bluetooth®Bluetooth®
Low EnergyD)
Bluetooth®
Low EnergyD)
Betriebsfrequenzbereich 2402−2480
MHz 2402−2480 MHz
max. Sendeleistung 2,5 mW 2,5 mW
A) Bei Messung ab Vorderkante. Bei ungünstigen Bedingungen wie
z.B. sehr starker Beleuchtung, stark von 20 °C abweichender Tem-
peratur oder schlecht reflektierender Oberfläche kann der Mess-
bereich eingeschränkt sein.
B) Dies gilt für ein hohes Reflexionsvermögen des Messobjekts (z.B.
eine weiß gestrichene Wand), eine schwache Hintergrundbeleuch-
tung und eine Betriebstemperatur von 20 °C. Darüber hinaus ist
eine Abweichung von ±0,05mm/m zu berücksichtigen. Unter un-
günstigen Bedingungen wie starker Beleuchtung, großen Höhen
oder einer schlecht reflektierenden Oberfläche und bei einer Be-
triebstemperatur von 20 °C kann die Abweichung ±4mm betra-
gen. Darüber hinaus ist eine Abweichung von ±0,15mm/m zu be-
rücksichtigen.
C) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch
gelegentlich eine vorübergehende durch Betauung verursachte
Leitfähigkeit erwartet wird.
D) Bei Bluetooth® Low Energy-Geräten kann je nach Modell und Be-
triebssystem kein Verbindungsaufbau möglich sein. Bluetooth®
Geräte müssen das GATT-Profil unterstützen.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Serien-
nummer (6) auf dem Typenschild.
Batterie einsetzen/wechseln
Ersetzen Sie immer alle Batterien gleichzeitig. Verwen-
den Sie nur Batterien eines Herstellers und mit gleicher
Kapazität.
Achten Sie dabei auf die richtige Polung entsprechend
der Darstellung auf der Innenseite des Batteriefachs.
Bosch Power Tools 1 609 92A 85V | (14.03.2023)

14 | Deutsch
uNehmen Sie die Batterien aus dem Messwerkzeug,
wenn Sie es längere Zeit nicht benutzen. Die Batterien
können bei längerer Lagerung korrodieren und sich selbst
entladen.
Betrieb
Verwendung des Touchscreens
uBenutzen Sie das Messwerkzeug nicht, wenn Beschädi-
gungen des Touchscreens erkennbar sind (z.B. Risse in
der Oberfläche usw.).
A
C
B

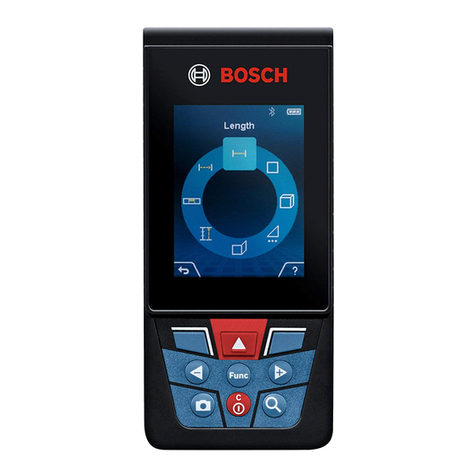

Das Display gliedert sich in die Berei-
che Statusleiste (A) und Touchscreen
(B) mit Menüleiste (C).
Die Statusleiste (A) zeigt den
Bluetooth®-Verbindungsstatus, Tempe-
raturwarnung sowie den Ladezustand
der Batterien/ Akkus an.
Über den Touchscreen (B) kann das
Messwerkzeug durch Berühren der But-
tons gesteuert werden.
Die Menüleiste (C) hält zusätzliche Funktionen bereit (z.B.
Bluetooth® ein/aus, Menü, Löschen).
– Verwenden Sie zur Bedienung des Touchscreens nur die
Finger.
– Tippen Sie den entsprechenden Button (Schaltfläche)
leicht an. Tippen Sie den Touchscreen nicht mit hohem
Druck oder scharfen Gegenständen an.
– Bringen Sie den Touchscreen nicht mit anderen elektri-
schen Geräten oder Wasser in Kontakt.
– Zur Reinigung des Touchscreens schalten Sie das Mess-
werkzeug aus, und wischen Sie Verschmutzungen mit z.B.
einem Mikrofasertuch ab.
1 609 92A 85V | (14.03.2023) Bosch Power Tools

Deutsch | 15
Touchscreen deaktivieren/aktivieren
Drücken Sie im Menü auf das Symbol ; der Touchscreen
im Hauptbildschirm wird deaktiviert. Messungen können
weiterhin mit der Taste durchgeführt werden.
Um den Touchscreen wieder zu aktivieren, drücken Sie im
Hauptbildschirm auf das Symbol . Bestätigen Sie an-
schließend nochmals die Aktivierung des Touchscreens.
Inbetriebnahme
uLassen Sie das eingeschaltete Messwerkzeug nicht un-
beaufsichtigt und schalten Sie das Messwerkzeug nach
Gebrauch ab. Andere Personen könnten vom Laserstrahl
geblendet werden.
uSchützen Sie das Messwerkzeug vor Nässe und direkter
Sonneneinstrahlung.
uSetzen Sie das Messwerkzeug keinen extremen Tempe-
raturen oder Temperaturschwankungen aus. Lassen Sie
es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das
Messwerkzeug bei größeren Temperaturschwankungen erst
austemperieren, bevor Sie es in Betrieb nehmen. Bei extre-
men Temperaturen oder Temperaturschwankungen kann
die Präzision des Messwerkzeugs beeinträchtigt werden.
uVermeiden Sie heftige Stöße oder Stürze des Messwerk-
zeugs. Nach starken äußeren Einwirkungen auf das Mess-
werkzeug sollten Sie vor dem Weiterarbeiten immer eine
Genauigkeitsüberprüfung (siehe „Genauigkeitsüberprü-
fung“, Seite20) durchführen.
Ein-/Ausschalten
Drücken Sie die Taste , um das Messwerkzeug und den
Laser einzuschalten.
Bosch Power Tools 1 609 92A 85V | (14.03.2023)

16 | Deutsch
Halten Sie die Taste gedrückt, um das Messwerkzeug
auszuschalten.
Wird ca. 5min lang keine Taste am Messwerkzeug gedrückt,
dann schaltet sich das Messwerkzeug zur Schonung der Batte-
rien automatisch ab.
Bei der Abschaltung bleiben alle gespeicherten Werte erhal-
ten.
Messvorgang
Nach dem Einschalten befindet sich das Messwerkzeug in der
Funktion Längenmessung.
Als Bezugsebene für die Messung ist nach dem Einschalten die
Hinterkante des Messwerkzeugs ausgewählt. Sie können die
Bezugsebene ändern (siehe „Bezugsebene wählen“, Sei-
te17).
Legen Sie das Messwerkzeug an den gewünschten Start-
punkt der Messung (z.B. Wand) an.
Drücken Sie kurz die Taste , um das Laserstrahl einzu-
schalten.
Visieren Sie mit dem Laserstrahl die Zielfläche an.
Drücken Sie erneut kurz auf die Taste , um die Messung
auszulösen.
In der Funktion Dauermessung beginnt die Messung bereits
nach dem ersten Drücken der Taste .
Für zusätzliche Informationen besuchen Sie die On-
line-Betriebsanleitung:
www.bosch-pt.com/manuals
Das Messwerkzeug darf während einer Messung nicht
bewegt werden (mit Ausnahme der Funktionen Dauer-
messung und Neigungsmessung). Legen Sie deshalb das
1 609 92A 85V | (14.03.2023) Bosch Power Tools

Deutsch | 17
Messwerkzeug möglichst an eine feste Anschlag- oder Auflage-
fläche an.
Die Empfangslinse(9) und der Ausgang der
Laserstrahlung(8) dürfen bei einer Messung nicht ab-
gedeckt sein.
Bezugsebene wählen
Für die Messung können Sie unter verschiedenen Bezugsebe-
nen wählen:
die Hinterkante des Messwerkzeugs (z.B. beim An-
legen an Wände)
die Spitze der um 180° geklappte
Anschlagplatte(3)(z.B.für Messungen aus Ecken)
die Vorderkante des Messwerkzeugs (z.B. beim
Messen ab einer Tischkante)
Für zusätzliche Informationen besuchen Sie die On-
line-Betriebsanleitung:
www.bosch-pt.com/manuals
Menü Grundeinstellungen
Im Menü Grundeinstellungen finden Sie folgende Grundein-
stellungen:
– Tonsignale ein-/ausschalten
– Bluetooth® ein-/ausschalten
– Kalibrierung Neigungsmessung (siehe „Genauigkeitsüber-
prüfung“, Seite20)
Bosch Power Tools 1 609 92A 85V | (14.03.2023)

18 | Deutsch
Drücken Sie auf den Button , um das Menü aufzurufen
und auf den Button , um das MenüGrundeinstellungen
aufzurufen.
Drücken Sie auf den gewünschten Button, um die Funktion
zu aktivieren bzw. zu deaktivieren.
Ist die Funktion aktiviert, wird die Funktion als weißes Sym-
bol angezeigt. Ist die Funktion deaktiviert, wird die Funkti-
on als graues Symbol angezeigt.
Um das Menü Grundeinstellungen zu verlassen, drücken
Sie auf den Button .
Für zusätzliche Informationen besuchen Sie die On-
line-Betriebsanleitung:
www.bosch-pt.com/manuals
Messfunktionen
Messfunktionen auswählen/ändern
Im Funktionsmenü finden Sie folgende Funktionen:
– Längenmessung
– Flächenmessung
– Volumenmessung
– Dauermessung
– indirekte Entfernungsmessung
 indirekte Höhenmessung
 doppelte indirekte Höhenmessung
 indirekte Längenmessung
– Digitale Wasserwaage
– Neigungsmessung
– Addition/Subtraktion
1 609 92A 85V | (14.03.2023) Bosch Power Tools

Deutsch | 19
Drücken Sie den Button(k)und drücken Sie auf die ge-
wünschte Funktion.
Drücken Sie den Button bzw. , um zwischen den
Seiten zu wechseln.
Für zusätzliche Informationen besuchen Sie die On-
line-Betriebsanleitung:
www.bosch-pt.com/manuals
Integrierte Hilfefunktion
Die im Messwerkzeug integrierte Hilfe-
funktion bietet detaillierte Animationen
zu einzelnen Messfunktionen/Messvor-
gängen.
Öffnen Sie das Menü Funktionen.
Drücken Sie den Button .
Drücken Sie auf der gewünschte
Funktion.
Die Animation zeigt die detaillierte Vorgehensweise zur
ausgewählten Messfunktion.
Drücken Sie auf den Button , um die Animation anzuhal-
ten und auf den Button , um die Animation fortzusetzen.
Mit den Buttons und können Sie vor- und zurücks-
crollen.
Bosch Power Tools 1 609 92A 85V | (14.03.2023)

20 | Deutsch
Bluetooth®-Schnittstelle
Aktivierung der Bluetooth®- Schnittstelle zur
Datenübertragung auf ein mobiles Endgerät
Stellen Sie sicher, dass die Schnittstelle Bluetooth® an Ih-
rem mobilen Endgerät aktiviert ist.
Drücken Sie den Button .
(a)
1.425 m
2.375 m
2.375 m
0.000 m
Das Bluetooth®-Symbol wird in der
Statusleiste (A) angezeigt (a).
Zur Erweiterung des Funktionsumfan-
ges stehen Bosch-Apps zur Verfügung.
Diese können Sie je nach Endgerät in
den entsprechenden App-Stores herun-
terladen.
Nach dem Start der Bosch-Applikation
wird die Verbindung zwischen mobilem
Endgerät und Messwerkzeug herge-
stellt. Werden mehrere aktive Mess-
werkzeuge gefunden, wählen Sie das passende Messwerkzeug
anhand der Seriennummer aus. Die Seriennummer(6) finden
Sie auf dem Typenschild Ihres Messwerkzeugs.
Deaktivierung der Bluetooth®-Schnittstelle
Drücken Sie den Button , um Bluetooth® zu deaktivie-
ren, oder schalten Sie das Messwerkzeug aus.
Genauigkeitsüberprüfung
Prüfen Sie regelmäßig die Genauigkeit der Neigungsmessung
und der Entfernungsmessung.
1 609 92A 85V | (14.03.2023) Bosch Power Tools
