Bosch LR 1 Professional User manual

Robert Bosch GmbH
Geschäftsbereich Elektrowerkzeuge
D-70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
1 609 929 R59 (2008.07) T / 318 XXX
LR 1
Professional
LR 1 Professional
OBJ_BUCH-780-002.book Page 1 Tuesday, July 22, 2008 9:12 AM
www.geooptic.ru

1 609 929 R59 | (22.7.08) Bosch Power Tools
2|
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimat
pl Instrukcją oryginalną
cs Původním návodem k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство по эксплуатации
uk Оригінальна інструкція з експлуатації
ro Instrucţiuni de folosire originale
bg Оригинално ръководство за експлоатация
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Oriģinālā lietošanas pamācība
lt Originali instrukcija
jp オリジナル取扱説明書
cn 正本使用说明书
ko 󲊣󲢠 󲌛󱱼󲌓 󲣇󱻯
ar
fa
ΕΎϤϴϠόΗϞϴϐθΘϟ΍ΔϴϠλϷ΍
Ϡλ΍ έΎ ίήσ ΎϤϨϫ΍έ
OBJ_BUCH-780-002.book Page 2 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

1 609 929 R59 | (22.7.08) Bosch Power Tools
3|
Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
English . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 17
Français . . . . . . . . . . . . . . . . . . . . . . . . . .Page 32
Español . . . . . . . . . . . . . . . . . . . . . . . . Página 43
Português. . . . . . . . . . . . . . . . . . . . . . . Página 54
Italiano . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 64
Nederlands. . . . . . . . . . . . . . . . . . . . . . Pagina 75
Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 85
Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 94
Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 103
Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 112
Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 121
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 131
Polski . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 140
Česky . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 150
Slovensky . . . . . . . . . . . . . . . . . . . . . . . Strana 159
Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 169
Русский . . . . . . . . . . . . . . . . . . . . . . Страница 179
Українська . . . . . . . . . . . . . . . . . . . . Сторінка 190
Română . . . . . . . . . . . . . . . . . . . . . . . . Pagina 200
Български . . . . . . . . . . . . . . . . . . . . Страница 210
Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . Strana 220
Slovensko. . . . . . . . . . . . . . . . . . . . . . . . Stran 229
Hrvatski . . . . . . . . . . . . . . . . . . . . . . . Stranica 238
Eesti . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 247
Latviešu . . . . . . . . . . . . . . . . . . . . . . . Lappuse 256
Lietuviškai . . . . . . . . . . . . . . . . . . . . . Puslapis 266
日本語 . . . . . . . . . . . . . . . . . . . . . . . . . . . ページ 275
中文 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 页284
󳝓󰽤󲞫 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 󱱫293
. . . . . . . . . . . . . . . . . . . . . . . . . . . 301
. . . . . . . . . . . . . . . . . . . . . . . . . . 309
v
v
v
v
cc
cc 
ΔΤϔλ
vÝ—U
ϪΤϔλ
OBJ_BUCH-780-002.book Page 3 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

1 609 929 R59 | (22.7.08) Bosch Power Tools
4|
45mm
1
3
/
4
inch
45mm
1
3
/
4
inch
45 mm
1
3
/
4
inch
45 mm
1
3
/
4
inch
LR 1
Professional
1
2
3
12
11
10
9
5
6
7
8
5
7
5
4
e
f
g
b
a
c
d
OBJ_BUCH-780-002.book Page 4 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

1 609 929 R59 | (22.7.08) Bosch Power Tools
5|
LR 1
Professional
45mm
1
3
/
4
inch
45mm
1
3
/
4
inch
45 mm
1
3
/
4
inch
45 mm
1
3
/
4
inch
13
14
15
12
16
17
18
B
A
OBJ_BUCH-780-002.book Page 5 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

1 609 929 R59 | (22.7.08) Bosch Power Tools
6| Deutsch
de

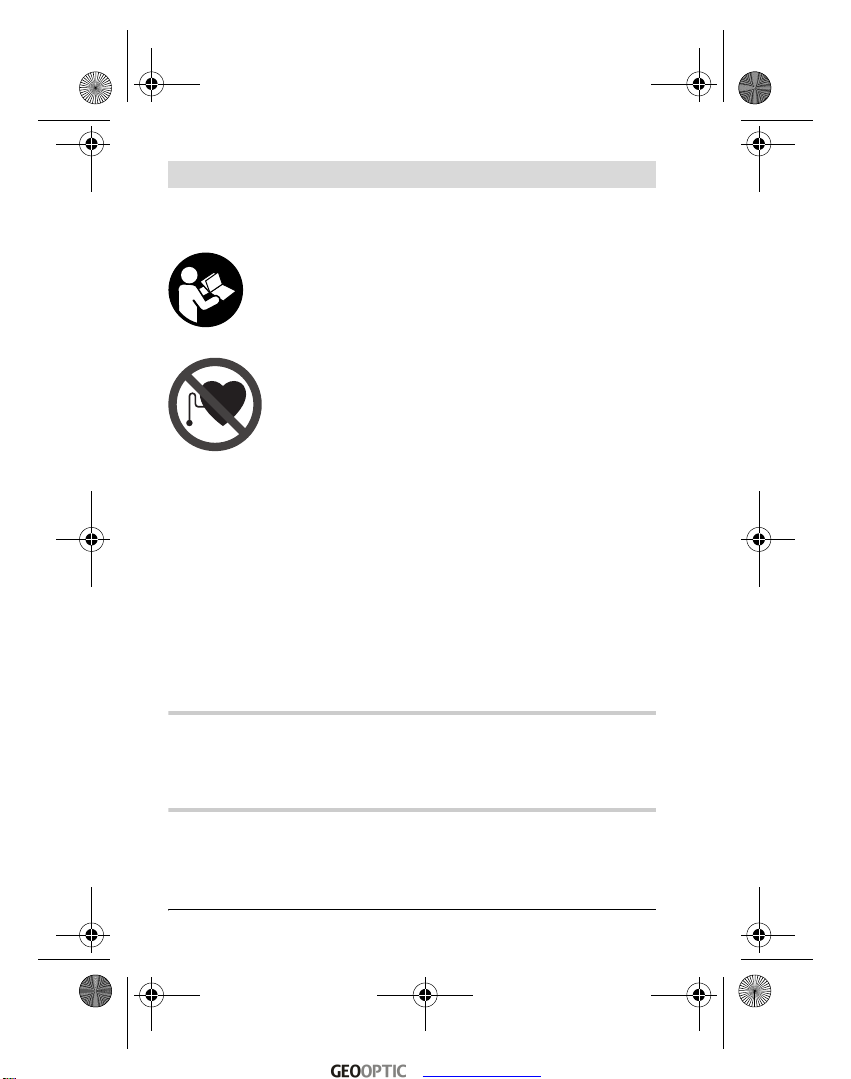

Sicherheitshinweise
Optimales Arbeiten mit dem Messwerkzeug ist nur
möglich, wenn Sie die Betriebsanleitung und die
Arbeitshinweise vollständig lesen und die darin
enthaltenen Anweisungen strikt befolgen. BEWAH-
REN SIE DIESE ANWEISUNGEN GUT AUF.
Bringen Sie das Messwerkzeug nicht in die Nähe
von Herzschrittmachern. Durch die Magnetplatte 4
wird ein Feld erzeugt, das die Funktion von Herz-
schrittmachern beeinträchtigen kann.
fHalten Sie das Messwerkzeug fern von magnetischen Daten-
trägern und magnetisch empfindlichen Geräten. Durch die
Wirkung der Magnetplatte 4kann es zu irreversiblen Daten-
verlusten kommen.
Funktionsbeschreibung
Bitte klappen Sie die Ausklappseite mit der Darstellung des Mess-
werkzeugs auf, und lassen Sie diese Seite aufgeklappt, während
Sie die Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zum schnellen Finden von
rotierenden Laserstrahlen.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich
auf die Darstellung des Messwerkzeugs auf der Grafikseite.
OBJ_BUCH-780-002.book Page 6 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

Deutsch | 7
Bosch Power Tools 1 609 929 R59 | (22.7.08)
1Ein-Aus-Taste
2Taste Einstellung Messgenauigkeit
3Taste Signalton
4Magnetplatte
5Mittenmarkierung
6Empfangsfeld für Laserstrahl
7Display
8Libelle Laserempfänger
9Arretierung des Batteriefachdeckels
10 Seriennummer
11 Batteriefachdeckel
12 Aufnahme für Halterung
13 Feststellschraube der Halterung
14 Obere Kante der Halterung
15 Baulaser-Messlatte*
16 Befestigungsschraube der Halterung
17 Halterung
18 Libelle Halterung
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-
Lieferumfang.
Anzeigenelemente
aRichtungsanzeige unten
bAnzeige Einstellung „mittel“
cBatterie-Anzeige
dRichtungsanzeige oben
eAnzeige Signalton
fMittenanzeige
gAnzeige Einstellung „fein“
OBJ_BUCH-780-002.book Page 7 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

1 609 929 R59 | (22.7.08) Bosch Power Tools
8| Deutsch
Technische Daten
Laserempfänger LR 1
Professional
Sachnummer 3 601 K15 400
Arbeitsbereich1)
– mit Rotationslaser GRL 150 HV 150 m
Empfangswinkel 120°
Empfangbare Rotationsgeschwindigkeit >200 min-1
Messgenauigkeit2)
– Einstellung „fein“
– Einstellung „mittel“
±1mm
±3mm
Betriebstemperatur –10 °C ... +50 °C
Lagertemperatur –20 °C ... +70 °C
Batterie 1x9V6LR61
Betriebsdauer ca. 50 h
Gewicht entsprechend
EPTA-Procedure 01/2003 0,36 kg
Schutzart IP 54 (staub- und
spritzwassergeschützt)
Maße 148 x 73 x 30 mm
1) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen
(z.B. direkte Sonneneinstrahlung) verringert werden.
2) abhängig vom Abstand zwischen Laserempfänger und Rotationslaser
OBJ_BUCH-780-002.book Page 8 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

Deutsch | 9
Bosch Power Tools 1 609 929 R59 | (22.7.08)
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres
Messwerkzeugs, die Handelsbezeichnungen einzelner Messwerk-
zeuge können variieren.
Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die
Seriennummer 10 auf dem Typenschild.
Geräuschinformation
Der A-bewertete Schalldruckpegel des Signaltons beträgt in einem
Meter Abstand 95 dB(A).
Halten Sie das Messwerkzeug nicht dicht ans Ohr!
Montage
Batterie einsetzen/wechseln
Verwenden Sie ausschließlich Alkali-Mangan-Batterien.
Drücken Sie die Arretierung 9des Batteriefachs nach außen und
klappen Sie den Batteriefachdeckel 11 auf.
Achten Sie beim Einsetzen der Batterie auf die richtige Polung
entsprechend der Abbildung im Batteriefach.
Erscheint die Batterie-Anzeige cerstmals im Display 7, kann das
Messwerkzeug noch ca. 3 h betrieben werden.
fNehmen Sie die Batterie aus dem Messwerkzeug, wenn Sie
es längere Zeit nicht benutzen. Die Batterie kann bei längerer
Lagerung korrodieren oder sich selbst entladen.
OBJ_BUCH-780-002.book Page 9 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

1 609 929 R59 | (22.7.08) Bosch Power Tools
10 | Deutsch
Betrieb
Inbetriebnahme
fSchützen Sie das Messwerkzeug vor Nässe.
fSetzen Sie das Messwerkzeug keinen extremen Temperaturen
oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht
längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei
größeren Temperaturschwankungen erst austemperieren, bevor
Sie es in Betrieb nehmen. Bei extremen Temperaturen oder
Temperaturschwankungen kann die Präzision des Messwerk-
zeugs beeinträchtigt werden.
Stellen Sie das Messwerkzeug mindestens 50 cm vom Rotations-
laser entfernt auf. Platzieren Sie das Messwerkzeug so, dass der
Laserstrahl das Empfangsfeld 6erreichen kann. Stellen Sie am
Rotationslaser die höchste Rotationsgeschwindigkeit ein.
Ein-/Ausschalten
fBeim Einschalten des Messwerkzeugs ertönt ein lauter Signal-
ton. Halten Sie deshalb das Messwerkzeug beim Einschalten
vom Ohr bzw. von anderen Personen fern. Der laute Ton kann
das Gehör schädigen.
Zum Einschalten des Messwerkzeugs drücken Sie die Ein-Aus-
Taste 1. Zwei Signaltöne ertönen und alle Displayanzeigen leuch-
ten kurz auf.
Zum Ausschalten des Messwerkzeugs drücken Sie erneut die
Ein-Aus-Taste 1.
Wird ca. 10 min keine Taste am Messwerkzeug gedrückt und er-
reicht das Empfangsfeld 610 min lang kein Laserstrahl, dann
schaltet das Messwerkzeug zur Schonung der Batterie automatisch
ab. Die Abschaltung wird durch einen Signalton angezeigt.
OBJ_BUCH-780-002.book Page 10 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

Deutsch | 11
Bosch Power Tools 1 609 929 R59 | (22.7.08)
Einstellung der Mittenanzeige wählen
Mit der Taste 2können Sie festlegen, mit welcher Genauigkeit die
Position des Laserstrahls auf dem Empfangsfeld als „mittig“ ange-
zeigt wird:
– Einstellung „fein“ (Anzeige gim Display),
– Einstellung „mittel“ (Anzeige bim Display).
Bei Änderung der Genauigkeitseinstellung ertönt ein Signalton.
Nach dem Einschalten des Messwerkzeugs ist immer die Genauig-
keit „mittel“ eingestellt.
Richtungsanzeigen
Die Anzeigen unten a, Mitte fund oben d(jeweils auf Vorder- und
Rückseite des Messwerkzeugs) zeigen die Position des umlaufen-
den Laserstrahls im Empfangsfeld 6an. Die Position kann zusätz-
lich durch einen Signalton angezeigt werden (siehe „Signalton zur
Anzeige des Laserstrahls“, Seite 12).
Messwerkzeug zu tief: Durchläuft der Laserstrahl die obere
Hälfte des Empfangsfeldes 6, dann erscheint die untere Richtungs-
anzeige aim Display.
Bei eingeschaltetem Signalton ertönt ein Signal in langsamem
Takt.
Bewegen Sie das Messwerkzeug in Pfeilrichtung nach oben. Bei
Annäherung an die Mittenmarkierung 5wird nur noch die Spitze
der Richtungsanzeige aangezeigt.
Messwerkzeug zu hoch: Durchläuft der Laserstrahl die untere
Hälfte des Empfangsfeldes 6, dann erscheint die obere Richtungs-
anzeige dim Display.
Bei eingeschaltetem Signalton ertönt ein Signal in schnellem Takt.
Bewegen Sie das Messwerkzeug in Pfeilrichtung nach unten. Bei
Annäherung an die Mittenmarkierung 5wird nur noch die Spitze
der Richtungsanzeige dangezeigt.
OBJ_BUCH-780-002.book Page 11 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

1 609 929 R59 | (22.7.08) Bosch Power Tools
12 | Deutsch
Messwerkzeug mittig: Durchläuft der Laserstrahl das Empfangs-
feld 6auf Höhe der Mittenmarkierung 5, dann leuchtet die Mitten-
anzeige f. Bei eingeschaltetem Signalton ertönt ein Dauerton.
Signalton zur Anzeige des Laserstrahls
Die Position des Laserstrahls auf dem Empfangsfeld 6kann durch
einen Signalton angezeigt werden.
Nach dem Einschalten des Messwerkzeugs ist der Signalton immer
ausgeschaltet.
Beim Einschalten des Signaltons können Sie zwischen zwei Laut-
stärken wählen.
Drücken Sie zum Einschalten bzw. Wechseln des Signaltons die
Taste Signalton 3, bis die gewünschte Lautstärke angezeigt wird.
Bei mittlerer Lautstärke blinkt die Signalton-Anzeige eim Display,
bei hoher Lautstärke leuchtet die Anzeige dauerhaft, bei ausge-
schaltetem Signalton erlischt sie.
Arbeitshinweise
Markieren
An der Mittenmarkierung 5rechts und links am Messwerkzeug kön-
nen Sie die Höhe des Laserstrahls markieren, wenn er durch die
Mitte des Empfangsfeldes 6läuft. Die Mittenmarkierung befindet
sich 45 mm von der oberen Kante des Messwerkzeugs entfernt.
OBJ_BUCH-780-002.book Page 12 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

Deutsch | 13
Bosch Power Tools 1 609 929 R59 | (22.7.08)
Ausrichten mit der Libelle
Mit Hilfe der Libelle 8können Sie das Messwerkzeug senkrecht
(lotrecht) ausrichten. Ein schief angebrachtes Messwerkzeug führt
zu Fehlmessungen.
Befestigen mit Halterung (siehe Bild A)
Sie können das Messwerkzeug mit Hilfe der Halterung 17 sowohl
an einer Baulaser-Messlatte 15 (Zubehör) als auch an anderen
Hilfsmitteln mit einer Breite bis zu 65 mm befestigen.
Schrauben Sie die Halterung 17 mit der Befestigungsschraube 16
in der Aufnahme 12 an der Rückseite des Messwerkzeugs fest.
Lösen Sie die Feststellschraube 13, schieben Sie die Halterung
z.B. auf die Baulaser-Messlatte 15 und ziehen Sie die Feststell-
schraube 13 wieder fest.
Mit Hilfe der Libelle 18 können Sie die Halterung 17 waagerecht
ausrichten.
Die obere Kante 14 der Halterung befindet sich auf der gleichen
Höhe wie die Mittenmarkierung 5und kann zum Markieren des
Laserstrahls verwendet werden.
Befestigen mit Magnet (siehe Bild B)
Ist eine sichere Befestigung nicht unbedingt erforderlich, können
Sie das Messwerkzeug mit Hilfe der Magnetplatte 4stirnseitig an
Stahlteile heften.
OBJ_BUCH-780-002.book Page 13 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

1 609 929 R59 | (22.7.08) Bosch Power Tools
14 | Deutsch
Wartung und Service
Wartung und Reinigung
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere
Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch
ab. Verwenden Sie keine Reinigungs- oder Lösemittel.
Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüf-
verfahren einmal ausfallen, ist die Reparatur von einer autorisier-
ten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu
lassen.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte
unbedingt die 10-stellige Sachnummer laut Typenschild des Mess-
werkzeugs an.
Kundendienst und Kundenberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und War-
tung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen
und Informationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu
Kauf, Anwendung und Einstellung von Produkten und Zubehören.
www.powertool-portal.de, das Internetportal für Handwerker und
Heimwerker.
www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung.
OBJ_BUCH-780-002.book Page 14 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

Deutsch | 15
Bosch Power Tools 1 609 929 R59 | (22.7.08)
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Tel. Kundendienst: [phone]
Fax: [phone]
E-Mail: Servicezentrum.Elek[email protected]
Tel. Kundenberatung: [phone]
Fax: [phone]
E-Mail: [email protected]
Österreich
ABE Service GmbH
Jochen-Rindt-Straße 1
1232 Wien
Tel. Service: [phone]
Fax: [phone]
Tel. Kundenberater: [phone]
E-Mail: [email protected]
Schweiz
Tel.: [phone]
Fax: [phone]
Luxemburg
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
OBJ_BUCH-780-002.book Page 15 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

1 609 929 R59 | (22.7.08) Bosch Power Tools
16 | Deutsch
Entsorgung
Messwerkzeuge, Zubehör und Verpackungen sollen einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Nur für EU-Länder:
Werfen Sie Messwerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG
über Elektro- und Elektronik-Altgeräte und ihrer
Umsetzung in nationales Recht müssen nicht mehr
gebrauchsfähige Messwerkzeuge getrennt gesam-
melt und einer umweltgerechten Wiederverwertung
zugeführt werden.
Akkus/Batterien:
Werfen Sie Akkus/Batterien nicht in den Hausmüll, ins Feuer oder
ins Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf
umweltfreundliche Weise entsorgt werden.
Nur für EU-Länder:
Gemäß der Richtlinie 91/157/EWG müssen defekte oder
verbrauchte Akkus/Batterien recycelt werden.
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt
abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Änderungen vorbehalten.
OBJ_BUCH-780-002.book Page 16 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

English | 17
Bosch Power Tools 1 609 929 R59 | (22.7.08)
en
Safety Notes
Working optimally with the measuring tool is possi-
ble only when the operating manual and working in-
structions are read completely, and the instruc-
tions contained therein are strictly followed. SAVE
THESE INSTRUCTIONS.
Keep the measuring tool away from cardiac pace-
makers. The magnet plate 4generates a field that
can impair the function of cardiac pacemakers.
fKeep the measuring tool away from magnetic data medium
and magnetically-sensitive equipment. The effect of the mag-
net plate 4can lead to irreversible data loss.
Functional Description
Please unfold the fold-out page with the representation of the
measuring tool and leave it unfolded while reading the operating
instructions.
Intended Use
The measuring tool is intended for quick finding of rotating laser
beams.
Product Features
The numbering of the product features shown refers to the illustra-
tion of the measuring tool on the graphic page.
OBJ_BUCH-780-002.book Page 17 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

1 609 929 R59 | (22.7.08) Bosch Power Tools
18 | English
1On/Off button
2Button for adjustment of the measuring accuracy
3Audio signal button
4Magnet plate
5Centre mark
6Reception area for the laser beam
7Display
8Laser receiver spirit level
9Latch of battery lid
10 Serial number
11 Battery lid
12 Retainer openings for holder
13 Locking screw for holding device
14 Holder upper edge
15 Construction laser measuring rod*
16 Fastening screw of holder
17 Holder
18 Spirit level holder
*The accessories illustrated or described are not included as standard
delivery.
Display Elements
aDirection indicator, down
b“Medium” adjustment indicator
cBattery indication
dDirection indicator, up
eAudio signal indicator
fCentre indicator
g“Fine” adjustment indicator
OBJ_BUCH-780-002.book Page 18 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

English | 19
Bosch Power Tools 1 609 929 R59 | (22.7.08)
Technical Data
Please observe the article number on the type plate of your measur-
ing tool. The trade names of the individual measuring tools may vary.
The measuring tool can be clearly identified with the serial number
10 on the type plate.
Laser Receiver LR 1
Professional
Article number 3 601 K15 400
Working range1)
– with rotational laser level GRL 150 HV 150 m
Receiving angle 120°
Receivable rotation speed >200 min-1
Measuring accuracy2)
– “Fine” adjustment
– “Medium” adjustment
±1mm
±3mm
Operating temperature –10 °C ... +50 °C
Storage temperature –20 °C ... +70 °C
Battery 1x9V6LR61
Operating life time, approx. 50 h
Weight according to
EPTA-Procedure 01/2003 0.36 kg
Degree of protection IP 54 (dust and splash
water protected)
Dimensions 148 x 73 x 30 mm
1) The working range can be decreased by unfavourable environmental
conditions (e.g. direct sun irradiation).
2) depends on clearance between laser receiver and rotational laser level
OBJ_BUCH-780-002.book Page 19 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru

1 609 929 R59 | (22.7.08) Bosch Power Tools
20 | English
Noise Information
The A-weighted sound pressure level of the audio signal at one
meter distance is 95 dB(A).
Do not hold the measuring tool close to your ear!
Assembly
Inserting/Replacing the Battery
Use only alkali-manganese batteries.
Press the latch 9of the battery lid outward and open the battery
lid 11.
When inserting the battery, pay attention to the correct polarity
according to the representation on the inside of the battery com-
partment.
When the battery indication cappears for the first time on the dis-
play 7, the measuring tool can still be operated for approx. 3 h.
fIf the measuring tool is not used for a long period of time, the
battery must be removed. The battery can corrode or discharge
itself over long periods.
OBJ_BUCH-780-002.book Page 20 Tuesday, July 22, 2008 9:13 AM
www.geooptic.ru
