Inhaltsverzeichnis
Geräteübersicht...........................................................................................................................................................................................................................4
Lieferumfang...................................................................................................................................................................................................................................5
Kurzanleitung..................................................................................................................................................................................................................................6
Einführung...........................................................................................................................................................................................................................................7
Zweckbestimmung..................................................................................................................................................................................................................8
Blutdruckwerte.............................................................................................................................................................................................................................9
Systolischer und diastolischer Blutdruckwert............................................................................................................9
Grenzwerte der WHO für die Beurteilung der Blutdruckwerte........................................................9
Inbetriebnahme des Gerätes................................................................................................................................................................................11
Batterie einsetzen..........................................................................................................................................................................................11
Batterie-Statusanzeige............................................................................................................................................................................12
Allgemeine Hinweise zur Selbstmessung des Blutdrucks........................................................................................13
Vorbereitung zur Blutdruckmessung........................................................................................................................................................15
Hinweis zur Manschettengröße.................................................................................................................................................15
2
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 2

Blutdruckmessung...............................................................................................................................................................................................................16
Anlegen der Manschette....................................................................................................................................................................16
Abbruch der Messung.............................................................................................................................................................................19
Messwertanzeige..................................................................................................................................................................................................................21
Fehleranzeige..............................................................................................................................................................................................................................23
Reinigung und Desinfektion.................................................................................................................................................................................25
Garantiebedingungen....................................................................................................................................................................................................26
Kundendienst / Entsorgung....................................................................................................................................................................................27
Technische Daten..................................................................................................................................................................................................................28
Prüfanweisung für die messtechnische Kontrolle
(nur für geschultes Fachpersonal)................................................................................................................................................................31
3
Inhaltsverzeichnis
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 3

Start-Taste
LCD-Anzeige
Manschetten-
anschluss
Geräteübersicht
4
Statusanzeige für Batterien siehe Seite 12
Messung läuft siehe Seite 20
Herzrhythmus-Störung während der Messung siehe Seite 21, 24
Funktionssymbol Aufpumpen siehe Seite 19
Funktionssymbol Schnellentlüftung siehe Seite 20
Druckball
Handventil
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 4

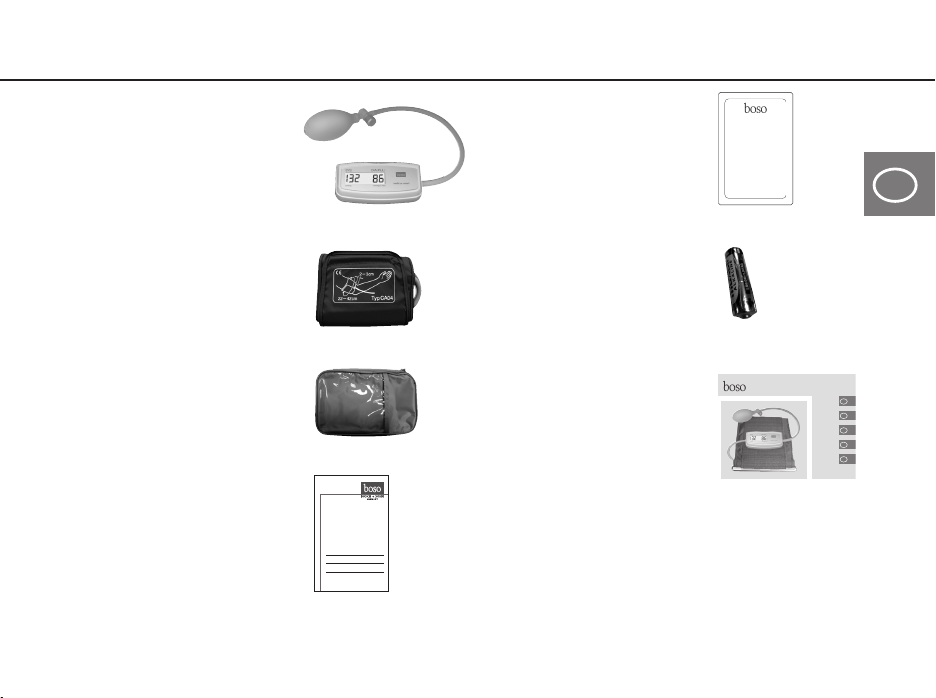

Lieferumfang
1 Blutdruckmessgerät
boso medicus smart
1 Standardmanschette
CA 01
1 Etui
1 Blutdruckpass
5
BOSCH+ SOHN GMBH U. CO. KG
FABRIK MEDIZINISCHER APPARATE
BAHNHOFSTR. 64 · D-72417 JUNGINGEN
Diese Garantie-Urkunde ist nur gültig in Verbindung
mit einem Kaufbeleg.
This warranty certificate is valid only in combination
with a proof of purchase (invoice).
Ce certificat de garantie est valable uniquement sur
présentation d'une preuve d'achat (facture)
Este certificado de garantía es válido sólo en
combinación con una prueba de compra (factura).
Questo certificato di garanzia è valido solo in
combinazione con una prova di acquisto (fattura).
GARANTIE-URKUNDE
CERTIFICATE OF WARRANTY
CERTIFICAT DE GARANTIE
CERTIFICADO DE GARANTIA
CERTIFICATO DI GARANZIA
medicus smart
Gebrauchs-
anweisung
User
Instructions
Mode
d’emploi
Manuale
di istruzioni
Manual
del Usuario
2
33
64
95
126
DE
GB
FR
IT
ES
1 Garantie-Urkunde
1 Batterie LR 6 (AA)
1 Gebrauchs-
anweisung
Blutdruckpass
Blood pressure record card
Carnet de tension arterielle
Diario de la pressione arteriosa
Carnet de presion arterial
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 5

6
Kurzanleitung
➡Batterie einlegen, auf richtige Polung
achten (S. 11)
➡Start-Taste drücken (S. 16)
➡Manschette anlegen (S. 16)
➡Pumpen Sie die Manschette auf ca.
180 mmHg auf (S 19).
Messwerte Systole, Diastole und Puls wer-
den nach Ablauf der Messung angezeigt
(S. 21)
 Diese Kurzanleitung ersetzt nicht die
in der Gebrauchsanweisung enthaltenen
detaillierten Informationen zu Hand-
habung und Sicherheit Ihres Blutdruck-
messgerätes.
Bitte lesen Sie daher unbedingt
die Gebrauchsanweisung!
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 6

7
Einführung
Sehr geehrter Kunde, wir freuen uns sehr,
dass Sie sich zum Kauf eines boso-
Blutdruckmessgerätes entschieden ha-
ben. Die Marke boso steht für höchste
Qualität und Präzision und ist auch bei
den Profis die Nummer 1: Aktuell arbeiten
96% aller deutschen Ärzte mit boso-
Blutdruckmessgeräten. Die jahrzehntelan-
ge Erfahrung aus dem Profi-Bereich steckt
auch in allen Patientengeräten für die
Selbstmessung zu Hause.
Dieses Gerät hat unsere strenge
Qualitätskontrolle durchlaufen und ist Ihr
sicherer Partner für die Kontrolle Ihrer
Blutdruckwerte.
 Bitte lesen Sie diese Gebrauchs-
anweisung vor der erstmaligen Anwen-
dung sorgfältig durch, denn eine korrekte
Blutdruckmessung ist nur bei richtiger
Handhabung des Geräts möglich.
In dieser Gebrauchsanweisung wird
„➡“ für eine Aktion des Anwenders ver-
wendet.
Um Hilfe bei der Inbetriebnahme,
Benutzung oder Wartung zu erhalten,
wenden Sie sich bitte an Ihren Fachhandel
oder an den Hersteller (Kontaktdaten auf
der hinteren Umschlagseite dieser
Gebrauchsanweisung).
Ein unerwarteter Betriebszustand oder ein
Vorkommnis welches den gesundheitli-
chen Zustand verschlechtert hat oder
hätte verschlechtern können ist dem
Hersteller unverzüglich zu melden.
Bei Veräusserung des Gerätes ist diese
Gebrauchsanweisung beizulegen.
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 7

8
Einführung
Bei Verwendung des Gerätes in der
Heilkunde (gemäß Medizinprodukte-
Betreiberverordnung) sind Messtechni-
sche Kontrollen in regelmäßigen Abstän-
den durchzuführen (siehe Seite 31).
Das Blutdruckmessgerät boso medicus
smart ist für Patienten jeden Alters geeig-
net, deren Oberarmumfang zwischen 22
und 48 cm liegt. Das Gerät ist nicht für
Neugeborene geeignet.
Drahtlose Kommunikationsgeräte, wie
z.B. drahtlose Heimnetzwerk-Geräte,
Handys, schnurlose Telefone und deren
Basisstationen, Walkie-Talkies können
dieses Blutdruckmessgerät beeinflussen.
Daher sollte zu solchen Geräten ein
Abstand von mindestens 3,3 Meter gehal-
ten werden.
Zweckbestimmung
Nichtinvasive Erfassung des systolischen
und diastolischen Blutdruckwertes sowie
der Pulsfrequenz von Personen.
Das Gerät kann mit jedem Armumfang
wie auf der zugehörigen Manschette
angegeben verwendet werden.
DEDE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 8

9
Blutdruckwerte
Um den Blutdruck zu ermitteln, müssen
zwei Werte gemessen werden:
●Systolischer (oberer) Blutdruckwert:
Er entsteht, wenn der Herzmuskel sich
zusammenzieht und das Blut in die Blut-
gefäße gedrückt wird.
●Diastolischer (unterer) Blutdruck-
wert: Er liegt vor, wenn der Herzmuskel
gedehntist undsich wiedermit Blut füllt.
Die Messwerte des Blutdruckes werden in
mmHg (mm Quecksilbersäule) angegeben.
systolisch diastolisch
Eindeutig erhöhter Blutdruck (Hypertonie) ab 140 mmHg ab 90 mmHg
Noch normaler Blutdruck 130 bis 139 mmHg 85 bis 89 mmHg
Normaler Blutdruck 120 bis 129 mmHg 80 bis 84 mmHg
Optimaler Blutdruck bis 119 mmHg bis 79 mmHg
DieWeltgesundheitsorganisation (WHO) hat folgende Grenzwerte für die Beurteilung
der Blutdruckwerte festgelegt:
DEDE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 9

10
Blutdruckwerte
Wann eine medikamentöse Therapie
erforderlich ist, hängt nicht allein vom
Blutdruck ab, sondern auch vom
Risikoprofil des Patienten. Bitte sprechen
Sie mit Ihrem Arzt, wenn nur einer der bei-
den Werte (Systole, Diastole) ständig über
den Grenzwerten für eindeutig erhöhten
Blutdruck liegt.
Bei der Blutdruck-Selbstmessung zu
Hause werden häufig etwas niedrigere
Werte als beim Arzt gemessen. Deshalb
hat die Deutsche Hochdruckliga für die
Messung zu Hause tiefere Grenzwerte
festgelegt:
Messung zu Hause: 135/85 mmHg
Messung in der Arztpraxis: 140/90 mmHg
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 10

11
Inbetriebnahme des Gerätes
➡Verwenden Sie ausschließlich eine
hochwertige, auslaufsichere Batterie
der angegebenen Spezifikation (siehe
„Technische Daten” S. 28).
 Bei falscher Polung funktioniert das
Gerät nicht und es kann zu Wärmebildung
oderAuslaufen der Batterie und zur Zerstö-
rung des Gerätes kommen.
➡Batterie einsetzen
Das Batteriefach befindet sich auf der
Unterseite des Gerätes. Setzen Sie die
Batterie entsprechend Bild 1 im Batte-
riefach ein.
➡Wird das Gerät längere Zeit gelagert,
die Batterie herausnehmen.
Bild 1
Das Gerät muss gemäß den Informatio-
nen in dieser Gebrauchsanweisung instal-
liert und in Betrieb genommen werden. DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 11

12
Inbetriebnahme des Gerätes
Das Gerät besitzt eine Statusanzeige für
den Batterieladezustand (siehe S. 4)
Batterie voll geladen.
Batterie teilweise entladen.
Batterie demnächst ersetzen.
blinkend! Keine weitere
Messung möglich.
Batterie ersetzen.
 Leisten Sie einen Beitrag zum
Umweltschutz
Verbrauchte Batterien und Akkus dürfen
nicht in den Hausmüll.
Sie können diese bei einer Sammelstelle
für Altbatterien bzw. Sondermüll abgeben.
Informieren Sie sich bitte bei Ihrer Ge-
meinde.
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 12

13
Allgemeine Hinweise zur Selbstmessung des Blutdruckes
1. Blutdruckschwankungen sind normal.
Selbst bei einerWiederholungsmessung
können beachtliche Unterschiede auf-
treten. Einmalige oder unregelmäßige
Messungen liefern keine zuverlässige
Aussage über den tatsächlichen Blut-
druck. Eine zuverlässige Beurteilung ist
nur möglich,wenn Sie regelmäßig unter
vergleichbaren Bedingungen messen
und die Messwerte im Blutdruckpass
aufschreiben.
2.  Selbstmessung bedeutet noch
keine Therapie. Verändern Sie auf kei-
nen Fall von sich aus die vom Arzt vor-
geschriebene Dosierung der Arzneimit-
tel.
3. Herzrhythmus-Störungen können die
Messgenauigkeit des Gerätes beein-
trächtigen, bzw. zu Fehlmessungen füh-
ren (siehe Seite 24).
4. Bei Patienten mit schwachem Puls
(möglich z.B. bei Trägern von Herz-
schrittmachern) kann es zu Fehlmessun-
gen kommen. Das Blutdruckmessgerät
hat keinen Einfluss auf den Herzschritt-
macher.
5. Schwangere befragen Ihren Arzt vor
der Verwendung des Gerätes.
6. Die Messung muss immer im Ruhezu-
stand vorgenommen werden.
Es empfiehlt sich, den Blutdruck zwei-
mal täglich zu kontrollieren – morgens
nach dem Aufstehen und abends, wenn
Sie sich nach der Arbeit entspannt
haben.
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 13

14
Allgemeine Hinweise zur Selbstmessung des Blutdruckes
7. Der Blutdruck muss (wenn keine Ein-
schränkungen (siehe Seite 17) vorlie-
gen) immer an dem Arm mit den höhe-
ren Druckwerten gemessen werden.
Hierzu messen Sie den Blutdruck zuerst
an beiden Armen und danach immer an
dem Arm dessen Blutdruckwert höher
ist.
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 14

Folgendes muss bei der Blutdruckmes-
sung beachtet werden:
Meiden Sie eine Stunde vor der
Blutdruckmessung Nikotin und
Kaffee.
Sitzen Sie zur Blutdruckmessung
bequem. Lehnen Sie Rücken und
Arme an. Kreuzen Sie die Beine
nicht.Stellen Sie die Füße flach auf
den Boden.
Entspannen Sie sich 5 Minuten
und messen Sie erst dann.
Bewegen Sie sich nicht während
der Messung.
15
Vorbereitung zur Blutdruckmessung
Hinweis zur Manschettengröße:
 Das Gerät darf nur mit folgenden
Manschetten verwendet werden. Diese
müssen entsprechend dem aufgedruckten
Oberarm-Umfang gewählt werden.
Typ Armumfang Bestellnummer
CA01 22 – 32 cm 143-4-762*
CA02 32 – 48 cm 143-4-763
* im Standardlieferumfang enthalten.
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 15

16
Blutdruckmessung
Anlegen der Manschette
Die Messung ist am unbekleideten Ober-
arm durchzuführen.
 Achten Sie darauf, dass der Arm bei
eng anliegender Oberbekleidung durch
das Hochkrempeln des Ärmels nicht abge-
schnürt wird (gegebenenfalls das Klei-
dungsstück vor dem Messen ablegen).

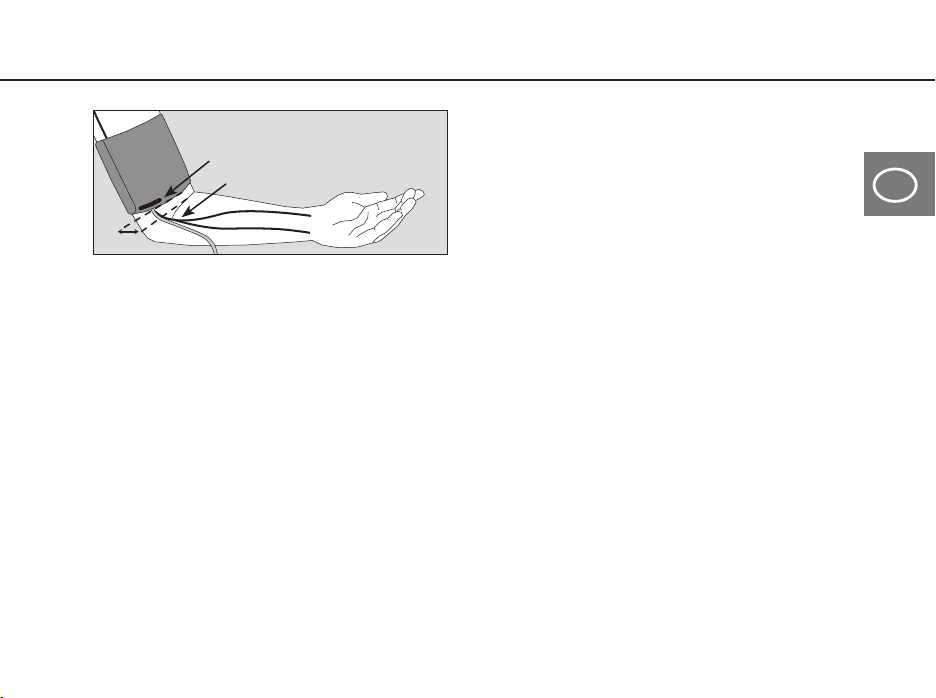

➡Streifen Sie die zu einem Ring geöffne-
te Manschette über den Oberarm bis
der untere Manschettenrand ca. 2-3cm
oberhalb der Armbeuge liegt. Die
Manschette muss so platziert werden,
dass die Markierung auf der Arterie
liegt (siehe Bild 3).
➡Drücken Sie die Start-Taste.
Zur Funktionskontrolle leuchten sämtliche
Zahlensegmente und Funktionssymbole
kurz auf (siehe Bild 2).
Die Zahl 0 im Anzeigenfeld, sowie ein drei-
facher Signalton zeigen Ihnen an, dass Ihr
Gerät jetzt messbereit ist.
Bild 2
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 16

17
Blutdruckmessung
 Die Manschette darf nicht über Wun-
den angelegt werden, da dies zu weiteren
Verletzungen führen kann.
 Achten Sie darauf, dass die Man-
schette nicht an einem Arm angelegt wird,
derenArterien oderVenen in medizinischer
Behandlung sind oder waren (z.B. Shunt).
 Bei Frauen mit Brustamputation die
Manschette nicht am Arm auf der ampu-
tierten Körperseite anlegen.
 Während der Messung können Fehl-
funktionen bei Medizingeräten auftreten,
die zeitgleich am selben Arm verwendet
werden.
 Die Manschette darf nicht zu fest
anliegen, es sollen noch etwa zwei Finger
zwischen Arm und Manschette passen.
 Der Metallbügel darf niemals über
der Arterie liegen (siehe Bild 3) da sonst
die Messwerte verfälscht werden könn-
ten.
➡Ziehen Sie das durch den Metallbügel
geführte Manschettenende an und
schlagen es nach außen um den
Oberarm. Durch leichtes Andrücken
haftet der Klettverschluss sicher.
2-3 cm
Markierung
Arterie
Bild 3
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 17

Blutdruckmessung

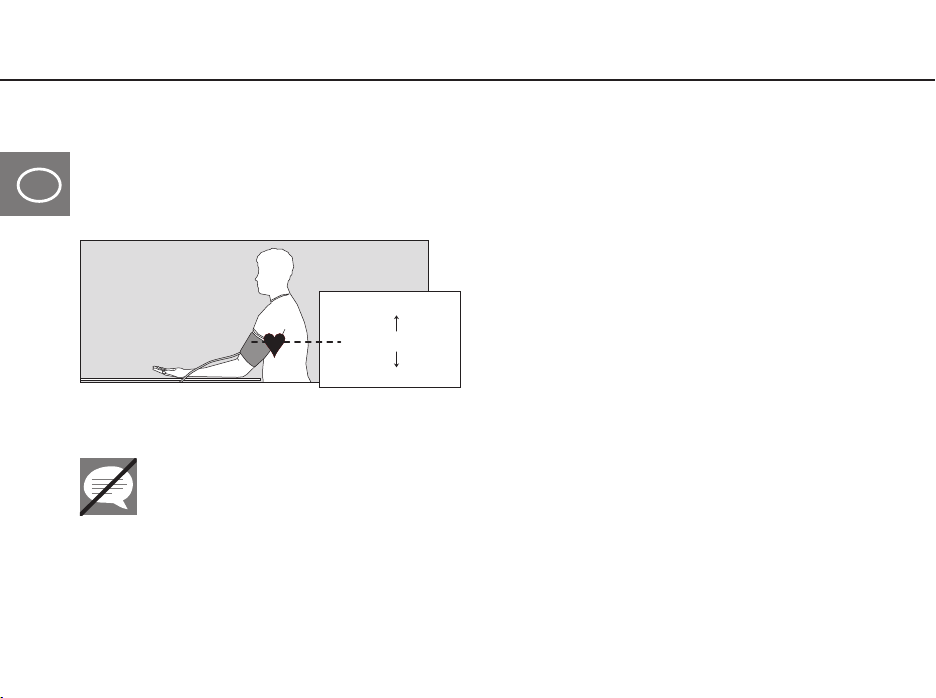

➡Legen Sie den Arm mit der angelegten
Manschette entspannt und leicht
abgewinkelt auf den Tisch, so dass sich
die Manschette in Herzhöhe befindet.
Während der Messung nicht spre-
chen.
18
korrekte Werte
zu niedrige Werte
zu hohe Werte
Bild 4
 Achten Sie darauf, dass der Luft-
schlauch während der Messung nicht ge-
knickt ist. Ein daduch resultierender Blut-
stau könnte zu Verletzungen führen.
 Der Blutfluss darf durch die Blutdruck-
messung nicht unnötig lange (> 2 Minu-
ten) unterbunden werden. Bei einer Fehl-
funktion des Gerätes nehmen Sie die
Manschette vom Arm ab.
 Zu häufige Messungen können durch
Beeinträchtigung des Blutflusses zuVerlet-
zungen führen.
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 18

➡Nehmen Sie den Pumpball in die rech-
te Hand. Bei der ersten Messung (nach
Einlegen der Batterie) pumpen Sie die
Manschette bis auf ca. 180 mmHg auf.
Ein dreifacher Signalton ertönt. Der
steigende Manschettendruck wird
digital angezeigt. Für den Fall, dass der
erreichte Druck zu gering ist, erscheint
das Funktions-Symbol während der
Messung. Pumpen Sie um ca. 40
mmHg höher auf. Ein dreifacher
Signalton ertönt.
Bei der darauffolgenden Messung orien-
tiert sich die erforderliche Aufpumphöhe
am Ergebnis der zuletzt durchgeführten
Messung (memomatic-Funktion: Auf-
pumphöhe = SYSTOLE der letzten Messung
+ 40 mmHg). Pumpen Sie solange auf, bis
19
Blutdruckmessung
ein dreifacher Signalton die korrekte Auf-
pumphöhe signalisiert.
Achtung: Durch nachträgliches Erhöhen
des Manschettendruckes, können die er-
mittelten Blutdruckwerte erheblich ver-
fälscht werden.
Wiederholen Sie in einem solchen Falle die
Messung nach zwei Minuten Ruhepause,
und pumpen Sie diesmal zügig und ausrei-
chend hoch über den systolischen (oberen)
Blutdruckwert auf.
 Abbruch der Messung:
Eine Messung kann jederzeit abgebrochen
werden, indem Sie so lange auf den Knopf
des Handventils drücken, bis die Luft voll-
ständig aus der Manschette entwichen ist.
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 19

(Zur Durchführung einer neuen Messung
ist lediglich die Manschette wieder aufzu-
pumpen.)
Nach dem Aufpumpen entweicht die Luft
automatisch. Der fallende Manschetten-
druck wird im Anzeigenfeld auf der linken
Seite angezeigt.
Sobald das Gerät die ersten Pulsationen re-
gistriert, blinkt das Symbol im Puls-
rhythmus auf.
Sobald die vom Gerät registrierten Puls-
wellen vom Mikroprozessor ausgewertet
werden können, ertönt im Pulsrhythmus
ein Piepston.Achten Sie in dieser entschei-
denden Messphase besonders darauf, dass
Sie den Arm mit der Manschette nicht be-
wegen.
20
Blutdruckmessung
Das Ende der Messung wird durch einen
längeren Piepston angezeigt. Gleichzeitig
bleiben zwei Zahlenwerte imAnzeigenfeld
stehen.
Das blinkende Symbol fordert zur
Schnellentlüftung der Manschette auf.
➡Drücken Sie hierzu den Knopf des Ven-
tils bis die Luft vollständig aus der Man-
schette entwichen ist.
DE
medicus_smart_1609sd.qxd 03.11.2016 7:40 Uhr Seite 20
