boso Medilife PC 3 User manual

DE
GB
FR
IT
ES
medilife PC3
Gebrauchs-
anweisung
User
Instructions
Mode
d’emploi
Manuale
di istruzioni
Manual
del Usuario
2
41
80
119
158
DE
GB
FR
IT
ES
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 1

2
DE
GB
FR
IT
ES
Inhaltsverzeichnis
Geräteübersicht...............................................................................................................................................4
Lieferumfang.....................................................................................................................................................5
Kurzanleitung....................................................................................................................................................6
Einführung..........................................................................................................................................................7
Zweckbestimmung.........................................................................................................................................9
Blutdruckwerte..............................................................................................................................................10
Systolischer und diastolischer Blutdruckwert ...............................................................10
Grenzwerte der WHO für die Beurteilung der Blutdruckwerte ...........................10
Inbetriebnahme des Gerätes.................................................................................................................12
Batterien einsetzen......................................................................................................................12
Batterie-Statusanzeige...............................................................................................................13
Batteriewechsel.............................................................................................................................13
Uhrzeit und Datum einstellen...............................................................................................................14
Allgemeine Hinweise zur Selbstmessung des Blutdrucks......................................................16
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 2

3
DE
GB
FR
IT
ES
Inhaltsverzeichnis
Vorbereitung zur Blutdruckmessung.................................................................................................18
Hinweis zur Manschettengröße............................................................................................18
Anlegen des Gerätes...................................................................................................................19
Blutdruckmessung.......................................................................................................................................22
Abbruch der Messung ................................................................................................................23
Messwertanzeige.........................................................................................................................................24
Anzeige des Messwertspeichers..........................................................................................................26
Installation boso-profilmanager / Datenübertragung............................................................27
Fehleranzeige.................................................................................................................................................29
Reinigung und Desinfektion ..................................................................................................................32
Garantiebestimmungen ..........................................................................................................................33
Kundendienst / Entsorgung....................................................................................................................34
Technische Daten.........................................................................................................................................35
Prüfanweisung für die messtechnische Kontrolle
(nur für geschultes Fachpersonal) ......................................................................................................38
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 3

4
DE
GB
FR
IT
ES
Batteriefachdeckel
START-Taste
LCD-Anzeige
SET-Taste
Geräteübersicht
Statusanzeige für Batterien siehe Seite 13
Messung läuft siehe Seite 23
Herzrhythmusstörung während der Messung siehe Seite 25, 31
Speicherwert siehe Seite 26
M
Anschlussbuchse
für PC-Verbindungs-
kabel
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 4

5
DE
GB
FR
IT
ES
Lieferumfang
1 Blutdruckmessgerät
boso medilife PC3
1 Etui
1 CD boso-
profilmanager
1 PC-Verbindungskabel
1 Garantie-
Urkunde
2 Batterien
LR 03 (AAA)
1 Gebrauchs-
anweisung
medilife PC3
Gebrauchs-
anweisung
User
Instructions
Mode
d’emploi
Manuale
di istruzioni
Manual
del Usuario
2
41
80
119
158
DE
GB
FR
IT
ES
BOSCH+ SOHN GMBH U. CO. KG
FABRIK MEDIZINISCHER APPARATE
BAHNHOFSTR. 64 · D-72417 JUNGINGEN
Diese Garantie-Urkunde ist nur gültig in Verbindung
mit einem Kaufbeleg.
This warranty certificate is valid only in combination
with a proof of purchase (invoice).
Ce certificat de garantie est valable uniquement sur
présentation d'une preuve d'achat (facture)
Este certificado de garantía es válido sólo en
combinación con una prueba de compra (factura).
Questo certificato di garanzia è valido solo in
combinazione con una prova di acquisto (fattura).
GARANTIE-URKUNDE
CERTIFICATE OF WARRANTY
CERTIFICAT DE GARANTIE
CERTIFICADO DE GARANTIA
CERTIFICATO DI GARANZIA
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 5

6
DE
GB
FR
IT
ES
Kurzanleitung
➡Batterien einlegen, auf richtige
Polung achten (Seite 12)
➡Gerät am unbekleideten Handgelenk
so anlegen, dass sich die Anzeige auf
der Armunterseite befindet. (Seite 19)
Das Handgelenk muß sich bei der
Messung auf Herzhöhe befinden.
➡Start (und Abbruch) einer Messung
durch Betätigung der START-Taste.
(Seite 22)
Messwerte Systole, Diastole und Puls
werden nach der Messung angezeigt
(Seite 24)
➡Speicherabruf (Seite 26): Am ausge-
schalteten Gerät die START-Taste
solange gedrückt halten, bis die
zuletzt gespeicherte Messung im
Display erscheint (Symbol
M ). Nun
werden nacheinander alle Messun-
gen des Speichers für ca. 5 Sekunden
angezeigt. (Befindet sich keine
Messung im Speicher, so erscheint
im Display bei Systole, Diastole und
Puls für ca. 3 Sekunden jeweils eine
„0“). (Seite 26)
Diese Kurzanleitung ersetzt nicht
die in der Gebrauchsanweisung enthal-
tenen detaillierten Informationen zu
Handhabung und Sicherheit Ihres
Blutdruckmessgerätes.
Bitte lesen Sie daher unbedingt
die Gebrauchsanweisung!
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 6

7
DE
GB
FR
IT
ES
Einführung
Sehr geehrter Kunde, wir freuen uns
sehr, dass Sie sich zum Kauf eines boso-
Blutdruckmessgerätes entschieden
haben.
Die Marke boso steht für höchste
Qualität und Präzision und ist auch bei
den Profis die Nummer 1: Aktuell arbei-
ten 96% aller deutschen Ärzte mit
boso-Blutdruckmessgeräten (GfK Studie
1/2010). Die jahrzehntelange Erfahrung
aus dem Profi-Bereich steckt auch in
allen Patientengeräten für die Selbst-
messung zu Hause.
Dieses Gerät hat unsere strenge
Qualitätskontrolle durchlaufen und ist
Ihr sicherer Partner für die Kontrolle
Ihrer Blutdruckwerte.
Bitte lesen Sie diese Gebrauchs-
anweisung vor der erstmaligen Anwen-
dung sorgfältig durch, denn eine korrek-
te Blutdruckmessung ist nur bei richti-
ger Handhabung des Geräts möglich.
In dieser Gebrauchsanweisung wird
„➡“ für eine Aktion des Anwenders
verwendet.
Um Hilfe bei der Inbetriebnahme,
Benutzung oder Wartung zu erhalten,
wenden Sie sich bitte an Ihren
Fachhandel oder an den Hersteller
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 7

8
DE
GB
FR
IT
ES
Einführung
(Kontaktdaten auf der hinteren Um-
schlagseite dieser Gebrauchsanwei-
sung).
Ein unerwarteter Betriebszustand oder
ein Vorkommnis welches den gesund-
heitlichen Zustand verschlechtert hat
oder hätte verschlechtern können ist
dem Hersteller unverzüglich zu melden.
Bei Veräusserung des Gerätes ist diese
Gebrauchsanweisung beizulegen.
Bei Verwendung des Gerätes in der
Heilkunde (gemäß Medizinprodukte-
Betreiberverordnung) sind Messtechni-
sche Kontrollen in regelmäßigen Ab-
ständen durchzuführen (siehe Seite 38).
Das Blutdruckmessgerät boso medilife
PC3 ist für Patienten jeden Alters geeig-
net, deren Handgelenkumfang zwi-
schen 13,5 und 21,5 cm liegt. Weitere
Hinweise auf Seite 20. Das Gerät ist
nicht für Neugeborene geeignet.
Drahtlose Kommunikationsgeräte, wie
z.B. drahtlose Heimnetzwerk-Geräte,
Handys, schnurlose Telefone und deren
Basisstationen, Walkie-Talkies können
dieses Blutdruckmessgerät beeinflus-
sen. Daher sollte zu solchen Geräten ein
Abstand von mindestens 3,3 Meter ge-
halten werden.
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 8

9
DE
GB
FR
IT
ES
Zweckbestimmung
Nichtinvasive Erfassung des systoli-
schen und diastolischen Blutdruckwer-
tes sowie der Pulsfrequenz von Perso-
nen.
Bedingungen oder Krankheiten, die
überprüft, überwacht, behandelt oder
diagnostiziert werden können:
– Hypertonie
– Arrhythmie
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 9

10
DE
GB
FR
IT
ES
Blutdruckwerte
Um den Blutdruck zu ermitteln, müssen
zwei Werte gemessen werden:
●Systolischer (oberer) Blutdruck-
wert: Er entsteht,wenn der Herzmus-
kel sich zusammenzieht und das Blut
in die Blutgefäße gedrückt wird.
●Diastolischer (unterer) Blutdruck-
wert: Er liegt vor,wenn der Herzmus-
kel gedehnt ist und sich wieder mit
Blut füllt.
Die Messwerte des Blutdruckes werden
in mmHg (mm Quecksilbersäule) ange-
geben.
systolisch diastolisch
Eindeutig erhöhter Blutdruck ab 140 mmHg ab 90 mmHg
Noch normaler Blutdruck 130 bis 139 mmHg 85 bis 89 mmHg
Normaler Blutdruck 120 bis 129 mmHg 80 bis 84 mmHg
Optimaler Blutdruck bis 119 mmHg bis 79 mmHg
Die Weltgesundheitsorganisation (WHO, 1999) hat folgende Grenzwerte für die
Beurteilung der Blutdruckwerte festgelegt:
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 10

11
DE
GB
FR
IT
ES
Blutdruckwerte
Wann eine medikamentöse Therapie
erforderlich ist, hängt nicht allein vom
Blutdruck ab, sondern auch vom
Risikoprofil des Patienten. Bitte spre-
chen Sie mit Ihrem Arzt, wenn nur einer
der beiden Werte (Systole, Diastole)
ständig über den Grenzwerten für ein-
deutig erhöhten Blutdruck liegt.
Bei der Blutdruck-Selbstmessung zu
Hause werden häufig etwas niedrigere
Werte als beim Arzt gemessen. Deshalb
hat die Deutsche Hochdruckliga für die
Messung zu Hause tiefere Grenzwerte
festgelegt:
Messung zu Hause: 135/85 mmHg
Messung in der
Arztpraxis: 140/90 mmHg
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 11

12
DE
GB
FR
IT
ES
Inbetriebnahme des Gerätes
➡Verwenden Sie ausschließlich hoch-
wertige, auslaufsichere Batterien
der angegebenen Spezifikation
(siehe „Technische Daten” Seite 35).
Mischen Sie nie alte und neue Bat-
terien oder verschiedene Fabrikate.
Bei falscher Polung funktioniert das
Gerät nicht und es kann zu Wärmebil-
dung oder Auslaufen der Batterien und
zur Zerstörung des Gerätes kommen.

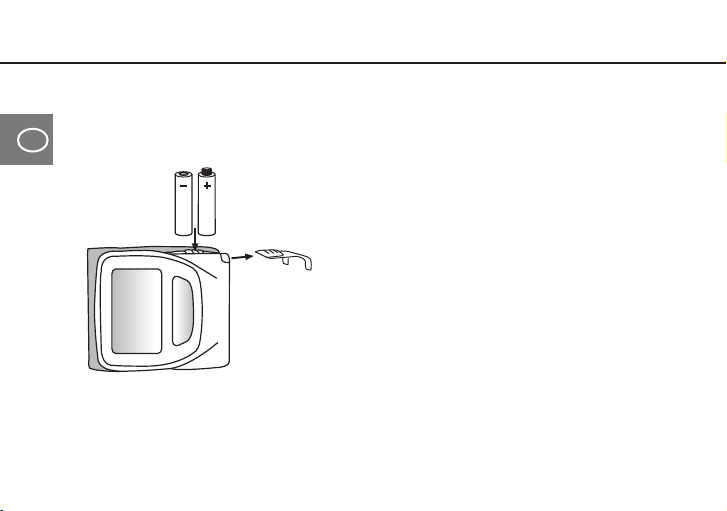

➡Batterien einsetzen
Das Batteriefach befindet sich an der
Oberseite des Gerätes.Setzen Sie die
Batterien entsprechend Bild 1 im
Batteriefach ein.
➡Wird das Gerät längere Zeit gela-
gert, die Batterien herausnehmen.
Bild 1
Das Gerät muss gemäß den Informatio-
nen in dieser Gebrauchsanweisung in-
stalliert und in Betrieb genommen wer-
den.
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 12

13
DE
GB
FR
IT
ES
Inbetriebnahme des Gerätes
Das Gerät besitzt eine Statusanzeige für
den Batterieladezustand (siehe Seite 4)
Batterie voll geladen.
Batterie demnächst ersetzen.
Blinkend! Keine weitere
Messung möglich.
Batterie ersetzen.
 Wichtiger Hinweis zum Batterie-
wechsel:
Nach dem Batteriewechsel bitte Einstel-
lungen für Datum und Uhrzeit überprü-
fen.
 Leisten Sie einen Beitrag zum
Umweltschutz
Verbrauchte Batterien und Akkus dür-
fen nicht in den Hausmüll.
Sie können diese bei einer Sammelstelle
für Altbatterien bzw. Sondermüll abge-
ben. Informieren Sie sich bitte bei Ihrer
Gemeinde.
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 13

14
DE
GB
FR
IT
ES
Uhrzeit und Datum einstellen
Ihr Gerät boso medilife PC3 besitzt eine
Uhrfunktion.Um Uhrzeit und Datum ein-
zustellen,betätigen Sie die SET-Taste wie
folgt:
Wird die SET-Taste für ca. 30 Sekunden
nicht betätigt, erfolgt automatisch der
Wechsel in den Anzeigemodus Uhrzeit.
Anzeigemodus Uhrzeit
<SET>-Taste kurz drücken, loslassen
Einstellmodus Datum (Jahr blinkt) . . .
➜… mit <START>-Taste einstellen
<SET>-Taste kurz drücken, loslassen
Einstellmodus Datum (Monat blinkt) . . .
➜… mit <START>-Taste einstellen
<SET>-Taste kurz drücken, loslassen
Einstellmodus Datum (Tag blinkt) . . .
S
T
A
R
T
14:11
SET-
Taste
➨
Stunden Minuten
➜➜➜
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 14

15
DE
GB
FR
IT
ES
Uhrzeit und Datum einstellen
➜… mit <START>-Taste einstellen
<SET>-Taste kurz drücken, loslassen
Einstellmodus Uhrzeit (Stunde blinkt) . . .
➜… mit <START>-Taste einstellen
<SET>-Taste kurz drücken, loslassen
Einstellmodus Uhrzeit
(Minute blinkt) . . .
➜… mit <START>-Taste einstellen
<SET>-Taste kurz drücken, loslassen
Anzeigemodus Uhrzeit
➜➜ ➜
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 15

16
DE
GB
FR
IT
ES
Allgemeine Hinweise zur Selbstmessung des Blutdrucks
1. Blutdruckschwankungen sind nor-
mal. Selbst bei einer Wiederholungs-
messung können beachtliche Unter-
schiede auftreten. Einmalige oder
unregelmäßige Messungen liefern
keine zuverlässige Aussage über den
tatsächlichen Blutdruck. Eine zuver-
lässige Beurteilung ist nur möglich,
wenn Sie regelmäßig unter vergleich-
baren Bedingungen messen.
2. Selbstmessung bedeutet noch
keine Therapie. Verändern Sie auf
keinen Fall von sich aus die vomArzt
vorgeschriebene Dosierung der Arz-
neimittel.
3. Herzrhythmusstörungen können die
Messgenauigkeit des Gerätes beein-
trächtigen, bzw. zu Fehlmessungen
führen (siehe Seite 31).
4. Bei Patienten mit schwachem Puls
(möglich z.B. bei Trägern von Herz-
schrittmachern) kann es zu Fehlmes-
sungen kommen. Das Blutdruck-
messgerät hat keinen Einfluss auf
den Herzschrittmacher.
5. Schwangere befragen Ihren Arzt vor
der Verwendung des Gerätes.
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 16

17
DE
GB
FR
IT
ES
s Allgemeine Hinweise zur Selbstmessung des Blutdrucks
6. Die Messung muss immer im Ruhe-
zustand vorgenommen werden.
Es empfiehlt sich, den Blutdruck
zweimal täglich vor einer evtl. Medi-
kamenteneinnahme zu kontrollieren
– morgens nach dem Aufstehen und
abends,wenn Sie sich nach derArbeit
entspannt haben.
7. Der Blutdruck muss (wenn keine Ein-
schränkungen (siehe Seite 20) vorlie-
gen) immer an dem Handgelenk mit
den höheren Druckwerten gemessen
werden. Hierzu messen Sie den Blut-
druck zuerst an beiden Handgelen-
ken und danach immer an dem Hand-
gelenk dessen Blutdruckwert höher
ist.
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 17

18
DE
GB
FR
IT
ES
Vorbereitung zur Blutdruckmessung
Hinweis zur Manschettengröße:
Das Gerät darf nur mit der Manschette
CW 51 (Handgelenkumfang von 13,5 –
21,5 cm) verwendet werden.
Folgendes muss bei der Blutdruck-
messung beachtet werden:
Meiden Sie eine Stunde vor
der Blutdruckmessung Nikotin
und Kaffee.
Sitzen Sie zur Blutdruckmes-
sung bequem. Lehnen Sie
Rücken und Arme an. Kreuzen
Sie die Beine nicht. Stellen Sie
die Füße flach auf den Boden.
Entspannen Sie sich 5 Minu-
ten und messen Sie erst dann.
Bewegen Sie sich nicht wäh-
rend der Messung.
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 18

19
DE
GB
FR
IT
ES
Vorbereitung zur Blutdruckmessung
Anlegen des Gerätes
Die Messung ist am unbekleideten
Handgelenk durchzuführen.
Achten Sie darauf, dass sich die An-
zeige an der Armunterseite befindet
(siehe Bild 2).
➡Schließen Sie die Manschette mit
dem Klettverschluss. Sie soll rund-
herum straff am Handgelenk anlie-
gen. Halten Sie Ihren Arm entspannt
am Körper. In dieser Position befin-
det sich das Handgelenk mit dem
Messgerät auf Herzhöhe (siehe Bild
3).
Bild 3
korrekte Werte
zu niedrige Werte
zu hohe Werte
Bild 2
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 19

20
DE
GB
FR
IT
ES
Vorbereitung zur Blutdruckmessung
Die Manschette darf nicht über
Wunden angelegt werden, da dies zu
weiteren Verletzungen führen kann.
Achten Sie darauf, dass die Man-
schette nicht an einem Arm angelegt
wird, dessen Arterien oder Venen in me-
dizinischer Behandlung sind oder waren
(z.B. Shunt).
Bei Frauen mit Brutstamputation die
Manschette nicht am Handgelenk auf
der amputierten Körperseite anlegen.
Während der Messung können Fehl-
funktionen bei Medizingeräten auftre-
ten, die zeitgleich am selben Arm ver-
wendet werden.
In Einzelfällen können zwischen der
Blutdruckmessung am Handgelenk und
der Messung am Oberarm Differenzen
auftreten.
Daher sind gelegentliche Vergleichs-
messungen am Oberarm empfeh-
lenswert.
medilife_PC3_1609sd.qxd 20.09.2016 14:43 Uhr Seite 20
