Boya BY-M1 Pro User manual

BY-M1 Pro
User Manual • Uživatelský manuál •
Užívateľský manuál • Használati utasítás •
Benutzerhandbuch

Dear customer,
Thank you for purchasing our product. Please read the following instructions carefully
before first use and keep this user manual for future reference. Pay particular attention
to the safety instructions. If you have any questions or comments about the device,
please contact the customer line.
✉www.alza.co.uk/kontakt
✆[phone]
Importer Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

Introduction
Thanks for choosing BOYA!

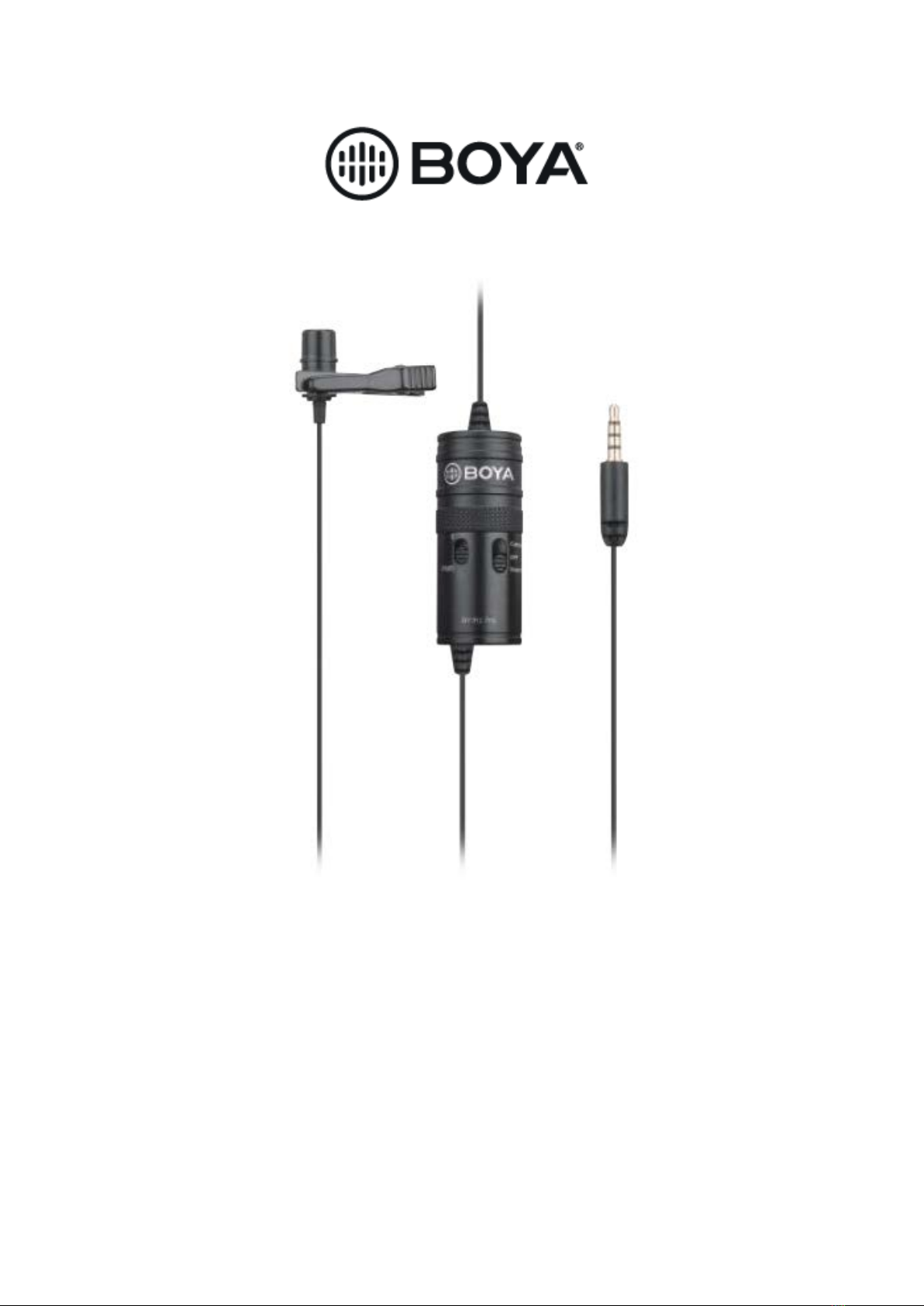

The BY-M1 Pro is a universal lavalier microphone, which compatible with smartphones,
PC, cameras, audio recorders, and other recording devices etc.
On its compact body, there are a few special and useful functions that distinguish BY-M1
Pro to other general microphones in the market. With -10dB pad switch, it effectively
reduces unwanted plosive when the subject sound is very loud and close to the
microphone, make sure the recording is always clear. With a 3/8” headphone jack on the
bottom, it allows users to monitoring sound in smartphone mode.
To ensure you have a good experience, please read the manual thoroughly and retain it
for future reference.
Package Contents:
•One BY-M1 Pro lavalier microphone
•Foam windscreen
•Clothing clip
•Velcro
•Battery (LR44)
•Carrying case
•User manual
•Warranty card

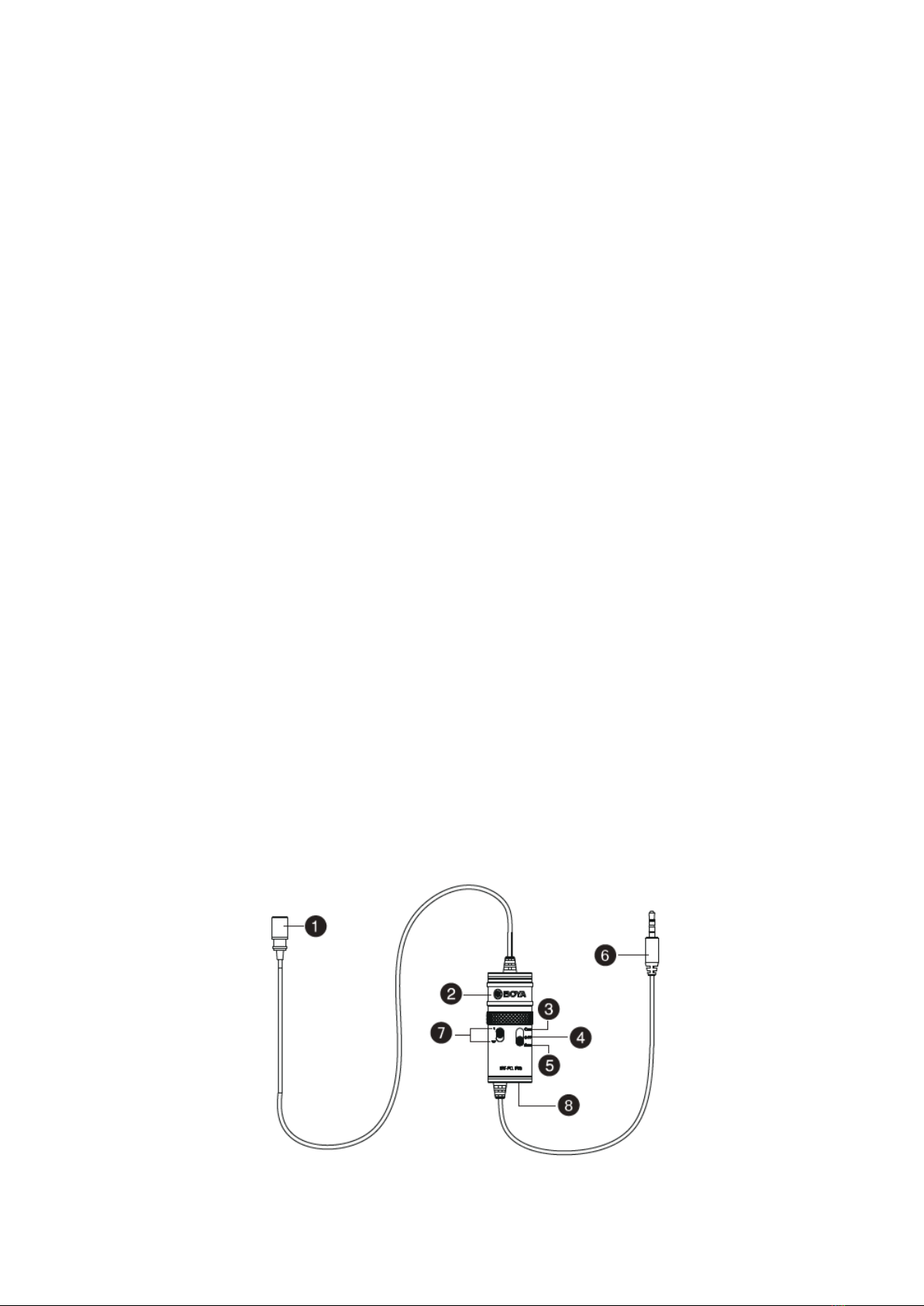

Main features

#
Item
Description
1
Omni-directional
microphone
Picks up sound. The sound enters through the holes in
the top of the capsule.
2
Power pack
Provides power for the microphone for use with cameras
and other devices requiring a powered mic.
3
Camera setting
Turns power on to the microphone. For use with
cameras and other devices requiring a powered mic.
4
OFF setting
Switch to OFF mode when you stop recording to save
battery.
5
Smartphone setting
Switch to Smartphone mode to allow the BY-M1 Pro
works on mobile devices like smartphones, tablets, and
PC etc that with a 3.5mm input jack.
6
3.5 mm connector
Connects the microphone to the Smartphone, camera,
camcorder, or other recording device.
7
0/-10dB setting
Switch to 0/-10dB according to the recording
environment. With -10dB pad switch, it effectively
reduces unwanted plosive when the subject sound is
very loud and close to the microphone.
8
Earphone
monitoring
In Smartphone mode, playback headphone monitoring is
allowed.
Features
•Clip-on Mic for Smartphones, DSLRs, camcorders, audio recorders, PC etc.
•High-quality condenser, ideal for video use.
•Low handling noise.
•Includes lapel clip, LR44 battery, foam windscreen, 1/4" adapter.
•Play back headphone monitoring in Smartphone mode.
•-10dB sound attenuation.
Using the microphone
Attaching the microphone to the clothing clip
•Insert the microphone into the plastic loop on the clothing clip.

Mounting the microphone to your Clothing
Attach the microphone to the front of your clothing with the clothing clip, about 20-
25cm (8-10 inches) from your face.
Attach the microphone upside down to reduce excessive breath noises and tonal
inconsistencies due to head movements.
It is recommended that you always use the foam wind screen to avoid wind noise, even
when recording inside.
Battery power
Anticlockwise rotating the microphone capsule until you see the inside layout, and
please remove the plastic sheet inside to get the microphone ready for recording. After
you finish usage, please put the plastic sheet back to protect the battery from running
away.
Using the microphone with a Smartphone
Caution
No need to instal battery when using with Smartphone.
1. Attach the microphone to your clothing (see previous instructions).
2. Move the switch on the power pack to the Smartphone.
3. Plug the 3.5mm connector into the audio jack of your smartphone.
4. Open the audio-only or video recording app and begin recording.

Using the microphone with a camera
1. Install battery in right polarities.
2. Attach the microphone to your clothing (see previous instructions).
3. Move the switch on the power pack to the Camera (on) setting.
4. Plug the 3.5mm connector into the audio input jack of your DSLR, Point and Shot
camera, or camcorder, and begun filming.
Note:
Not all cameras have a microphone input. Verify this with your camera manufacturer.
Many cameras have headphone, remote control, and other ports that look like a
microphone input. Make sure that you are using the correct one.
Using the microphone with a laptop
Note:
1) BOYA BY-M1 Pro can only use laptop which headphone and microphone are, the same
jack.
2) No need to install battery.
1. Attach the microphone to your clothing (see previous instructions).
2. Move the switch on the power rack to the Smartphone.
3. Plug the 3.5mm connector into the audio jack of your laptop.
4. Open the audio app and begin recording.
Using the microphone with other devices
1. Install battery in right polarities.
2. Attach the microphone to your clothing (see previous instructions).
3. Move the switch on the power rack to the Camera (on) setting.
4. Plug the 3.5mm connector into the audio input jack of your device (audio recorder,
amplifier etc.), any begin recording.
Note:
1) When move switch on the power pack to the Camera (on), make sure to install battery
in right polarities.
2) No need to install battery when in Smartphone mode.
3) Make sure set the switch first, then connect microphone with your equipment.

Replacing the battery

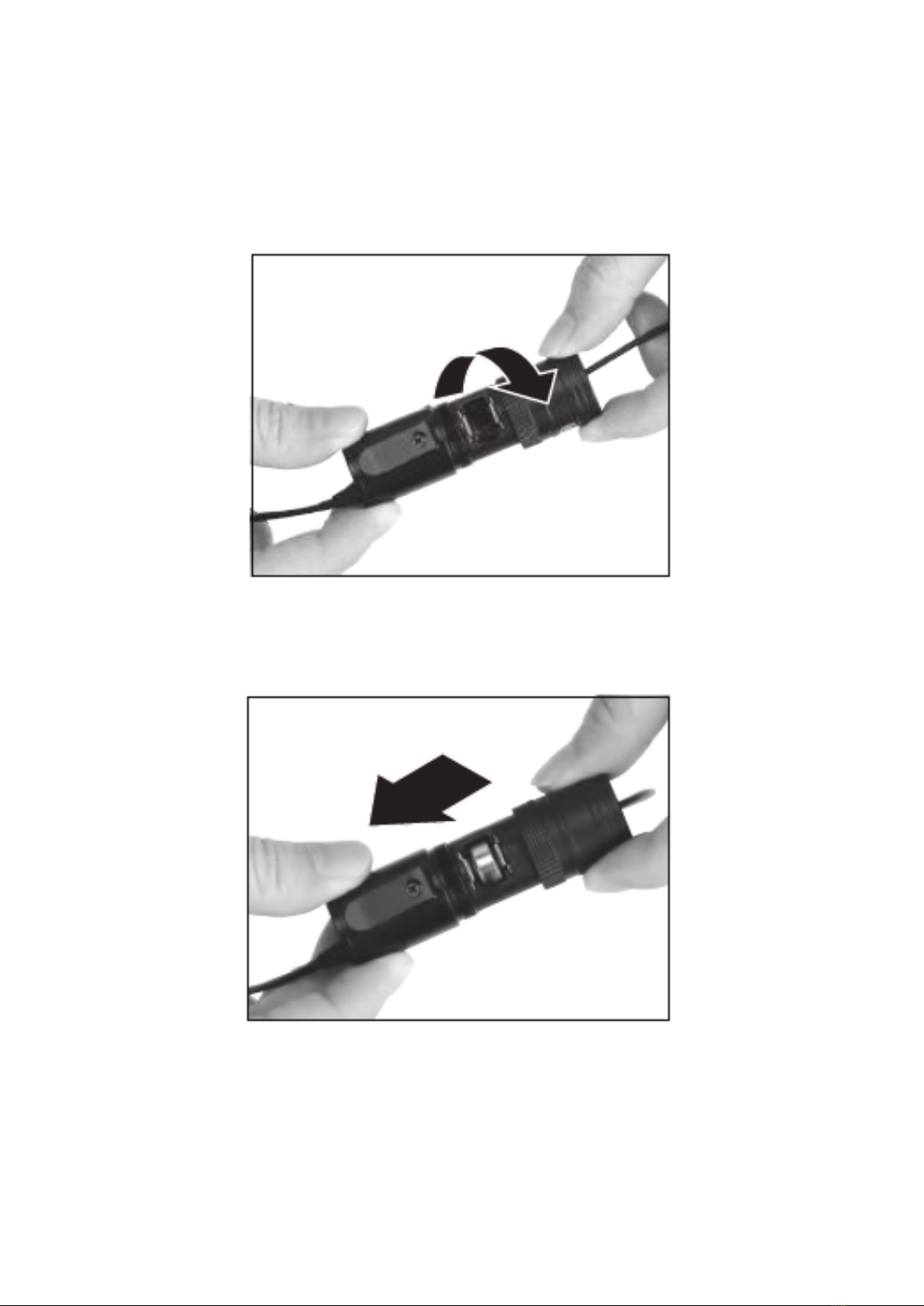

1. Unscrew the two parts of the power pack and separate the pieces.
2. Remove the old battery from its compartment in the power pack.
3. Place the new battery, with the + and – oriented as indicated, into the battery
compartment in the power pack. The + symbol is stamped inside the compartment for
reference.

Troubleshooting
Problem
Solution
The microphone dose not turn
on
The battery may be incorrectly oriented in the
battery compartment. Open the battery
compartment and make sure the battery is correctly
installed.
The battery may be exhausted. Replace it with a new
one. See the Specifications section for compatible
replacements.
The battery terminals are dirty. Open the battery
compartment and clean the terminals with a cotton
swab.
The battery discharges too
quickly
The microphone is being left on (in the Camera
position). Turn off the microphone by switching to
OFF to save battery when recording stopped.
You are using the microphone in extremely hot or
cold conditions which drains it quickly.
Too much ambience noise is
being picked up
When there are too many background noise, switch
to -10dB to reduce unwanted background noise.
Specifications
Transducer
Electret condenser
Polar pattern
Omni-directional
Frequency range
65 Hz ~18 kHz
Signal/Noise
78 dB SPL
Sensitivity
-30 dB ± 3 dB /0 dB=1V/Pa, 1kHz
Output impedance
1000 Ohms or less
Battery type
LR44 included /compatible with LR44, 357 and
SR44)
Connector
3.5 mm (1/8”) 4-pole gold plug
Pad switch
0/-10dB
Dimensions
6.0m
Weight
58g

Specifications

Warranty Conditions
A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you
need repair or other services during the warranty period, contact the product seller
directly, you must provide the original proof of purchase with the date of purchase.
The following are considered to be a conflict with the warranty conditions, for
which the claimed claim may not be recognized:
•Using the product for any purpose other than that for which the product is intended
or failing to follow the instructions for maintenance, operation and service of the
product.
•Damage to the product by a natural disaster, the intervention of an unauthorized
person or mechanically through the fault of the buyer (e.g. during transport, cleaning
by inappropriate means, etc.).
•Natural wear and aging of consumables or components during use (such as
batteries, etc.).
•Exposure to adverse external influences, such as sunlight and other radiation or
electromagnetic fields, fluid intrusion, object intrusion, mains overvoltage,
electrostatic discharge voltage (including lightning), faulty supply or input voltage and
inappropriate polarity of this voltage, chemical processes such as used power
supplies, etc.
•If anyone has made modifications, modifications, alterations to the design or
adaptation to change or extend the functions of the product compared to the
purchased design or use of non-original components.

EU Declaration of Conformity
Identification data of the manufacturer's / importer's authorized representative:
Importer: Alza.cz a.s.
Registered office: Jankovcova 1522/53, Holešovice, 170 00 Prague 7
IČO: 27082440
Subject of the declaration:
Title: Microphone
Model / Type: BY-M1 Pro
The above product has been tested in accordance with the standard(s) used to
demonstrate compliance with the essential requirements laid down in the
Directive(s):
Directive No. (EU) 2014/30/EU
Directive No. 2011/65/EU as amended 2015/863/EU
Prague, 23.11.2020

WEEE
This product must not be disposed of as normal household waste in accordance with
the EU Directive on Waste Electrical and Electronic Equipment (WEEE - 2012/19 / EU).
Instead, it shall be returned to the place of purchase or handed over to a public
collection point for the recyclable waste. By ensuring this product is disposed of
correctly, you will help prevent potential negative consequences for the environment
and human health, which could otherwise be caused by inappropriate waste handling of
this product. Contact your local authority or the nearest collection point for further
details. Improper disposal of this type of waste may result in fines in accordance with
national regulations.

Vážený zákazníku,
Děkujeme vám za zakoupení našeho produktu. Před prvním použitím si prosím pečlivě
přečtěte následující pokyny a tento manuál si uschovejte pro budoucí použití. Věnujte
zvláštní pozornost bezpečnostním pokynům. Pokud máte jakékoliv dotazy nebo
připomínky k produktu, kontaktujte zákaznickou linku.
✉www.alza.cz/kontakt
✆[phone]
Dovozce: Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

Popis
Děkujeme, že jste si vybrali BOYA!
BY-M1 Pro je univerzální lavalierový mikrofon, který je kompatibilní se smartphony, PC,
fotoaparáty, zvukovými záznamníky a dalšími záznamovými zařízeními atd.
Jeho kompaktní tělo obsahuje několik speciálních a užitečných funkcí, které odlišují BY-
M1 Pro od ostatních běžných mikrofonů na trhu. S přepínačem -10 dB pad efektivně
snižuje nežádoucí plozivy, když je zvuk objektu velmi hlasitý a blízko mikrofonu, ujistěte
se, že záznam je vždy čistý. Díky 3/8 ”konektoru pro sluchátka na spodní straně
umožňuje uživatelům sledovat zvuk v režimu chytrého telefonu.
Abyste měli dobré zkušenosti, přečtěte si důkladně příručku a uschovejte ji pro budoucí
použití.
Obsah balení:
•1 BY-M1 Pro lavalierový mikrofon
•Pěnový kryt
•Klip na oblečení
•Suchý zip
•Baterie (LR44)
•Přenášecí pouzdro
•Uživatelská příručka
•Záruční list
Hlavní funkce

#
Položka
Popis
1
Všesměrový
mikrofon
Zachytí zvuk. Zvuk vstupuje do otvorů v horní části
kapsle.
2
Napájecí zdroj
Poskytuje napájení mikrofonu pro použití s fotoaparáty a
jinými zařízeními vyžadujícími napájený mikrofon.
3
Režim fotoaparátu
Zapne napájení mikrofonu. Pro použití s fotoaparáty a
jinými zařízeními vyžadujícími napájený mikrofon.
4
Vyp
Po ukončení nahrávání přepněte do režimu VYPNUTO,
abyste ušetřili baterii.
5
Režim smartphonu
Přepnutím do režimu Smartphone umožníte BY-M1 Pro
pracovat na mobilních zařízeních, jako jsou smartphony,
tablety a PC atd., Které mají vstupní konektor 3,5 mm.
6
3.5 mm konektor
Slouží k připojení mikrofonu k chytrému telefonu,
fotoaparátu, videokameře nebo jinému záznamovému
zařízení.
7
0/-10dB režim
Přepněte na 0 / -10 dB podle prostředí nahrávání. S
přepínačem -10 dB účinně snižuje nežádoucí plozivní
efekt, když je zvuk objektu velmi hlasitý a blízko
mikrofonu.
8
Monitorování
pomocí sluchátek
V režimu Smartphone je povoleno sledování přehrávání
sluchátky.
Funkce
•Clip-on Mic pro chytré telefony, DSLR, videokamery, audio rekordéry, PC atd.
•Vysoce kvalitní kondenzátor, ideální pro použití s videem.
•Nízká hlučnost při manipulaci.
•Zahrnuje sponu na klopu, baterii LR44, pěnový kryt, 1/4 "adaptér.
•Sledování přehrávání sluchátky v režimu Smartphone.
•-10 dB útlum zvuku.

Použití mikrofonu
Připevnění mikrofonu ke sponě na oblečení
•Vložte mikrofon do plastové smyčky na sponě na oblečení..
Připevnění mikrofonu k oblečení
Připojte mikrofon k přední části oděvu pomocí spony na oblečení, přibližně 20–25 cm (8–
10 palců) od obličeje.
Připojte mikrofon vzhůru nohama, abyste snížili nadměrné zvuky dechu a tonální
nesrovnalosti způsobené pohyby hlavy.
Doporučujeme vždy použít pěnové větrné clony, abyste zabránili hluku větru, a to i při
nahrávání uvnitř.
Baterie
Otočte kapsli mikrofonu proti směru hodinových ručiček, dokud neuvidíte vnitřní
rozložení. Odstraňte plastovou fólii uvnitř a připravte mikrofon pro nahrávání. Po
ukončení používání vložte plastovou fólii zpět, aby byla baterie chráněna před vybitím.

Použití mikrofonu se Smartphonem
Upozornění
Není potřeba instalovat baterii při použití se Smartphonem.
1. Připojte mikrofon k oděvu (viz předchozí pokyny).
2. Přesuňte přepínač na napájecí jednotce na Smartphone.
3. Připojte 3,5 mm konektor do zvukového konektoru smartphonu.
4. Otevřete aplikaci pro záznam zvuku nebo videa a začněte nahrávat.
Použití mikrofonu s fotoaparátem
1. Vložte baterii se správnou polaritou.
2. Připojte mikrofon k oděvu (viz předchozí pokyny).
3. Přesuňte přepínač na napájecí jednotce do nastavení Fotoaparát (zapnuto).
4. Připojte 3,5 mm konektor do vstupního zvukového konektoru fotoaparátu DSLR,
fotoaparátu Point and Shot nebo videokamery a začněte natáčet.
Poznámka:
Ne všechny kamery mají mikrofonní vstup. Ověřte to u výrobce fotoaparátu. Mnoho
fotoaparátů má sluchátka, dálkové ovládání a další porty, které vypadají jako vstup pro
mikrofon. Ujistěte se, že používáte ten správný.
Použití mikrofonu s notebookem
Poznámka:
1) BOYA BY-M1 Pro může používat pouze notebook se sluchátky a mikrofonem, stejný
konektor.
2) Není třeba instalovat baterii.
1. Připojte mikrofon k oblečení (viz předchozí pokyny).
2. Přesuňte přepínač na Smartphone.
3. Připojte 3,5 mm konektor do zvukového konektoru notebooku.
4. Otevřete zvukovou aplikaci a začněte nahrávat..

Použití mikrofonu s dalšími zařízeními
1. Vložte baterii se správnou polaritou.
2. Připojte mikrofon k oděvu (viz předchozí pokyny).
3. Přesuňte přepínač na napájecím stojanu do polohy Kamera (zapnuto).
4. Zapojte 3,5 mm konektor do vstupního zvukového konektoru vašeho zařízení (audio
rekordér, zesilovač atd.), Začněte nahrávat.
Poznámka:
1) Při přepínání napájecího zdroje do fotoaparátu (zapnuto) nezapomeňte vložit baterii se
správnou polaritou.
2) V režimu Smartphone není třeba instalovat baterii.
3) Nejprve nezapomeňte nastavit přepínač a poté připojte mikrofon k vašemu zařízení.
Výměna baterie
1. Odšroubujte dvě části napájecího zdroje a jednotlivé díly oddělte.
2. Vyjměte starou baterii z jejího prostoru v napájecí jednotce.

3. Vložte novou baterii s vyznačením + a - do prostoru pro baterie v napájecí jednotce.
Symbol + je vyražen uvnitř přihrádky pro referenci..
Řešení problémů
Problém
Řešení
Mikrofon se nezapne
Baterie může být v prostoru pro baterie nesprávně
orientována. Otevřete přihrádku na baterie a
zkontrolujte, zda je baterie správně nainstalována.
Baterie může být vybitá. Vyměňte jej za nový. V části
Specifikace najdete kompatibilní náhrady.
Svorky baterie jsou znečištěné. Otevřete prostor pro
baterie a kontakty očistěte vatovým tamponem.
Baterie se vybíjí příliš rychle Mikrofon je ponechán zapnutý (v poloze Kamera).
Vypněte mikrofon přepnutím do polohy OFF, abyste
šetřili baterii, když se nahrávání zastaví.
Mikrofon používáte v extrémně horkých nebo
chladných podmínkách, které jej rychle vyčerpají.

Zachytává se příliš mnoho
okolního hluku
Pokud je na pozadí příliš mnoho šumu, přepněte na -
10 dB, abyste snížili nežádoucí šum na pozadí.
Specifikace
Převodník
Elektretový kondenzátor
Polární vzor
Všesměrový
Frekvenční rozsah
65 Hz ~18 kHz
Signál/Šum
78 dB SPL
Citlivost
-30 dB ± 3 dB /0 dB=1V/Pa, 1kHz
Výstupní impedance
1000 nebo méně
Typ baterie
LR44 zahrnuta /kompaktibilní s LR44, 357 a SR44)
Konektor
3.5 mm (1/8”) 4-pólová zlatá zástrčka
Přepínač šumu
0/-10dB
Rozměry
6.0m
Váha
58g
