Boya BY-MC2 User manual

BY-MC2
User Manual • Uživatelský manuál •
Užívateľský manuál • Használati utasítás •
Benutzerhandbuch

Dear customer,
Thank you for purchasing our product. Please read the following instructions carefully
before first use and keep this user manual for future reference. Pay particular attention
to the safety instructions. If you have any questions or comments about the device,
please contact the customer line.
✉www.alza.co.uk/kontakt
✆[phone]
Importer Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

Thank you for choosing the BOYA BY-MC2!
To ensure you have a good experience, please read this manual thoroughly and retain it
for future reference.

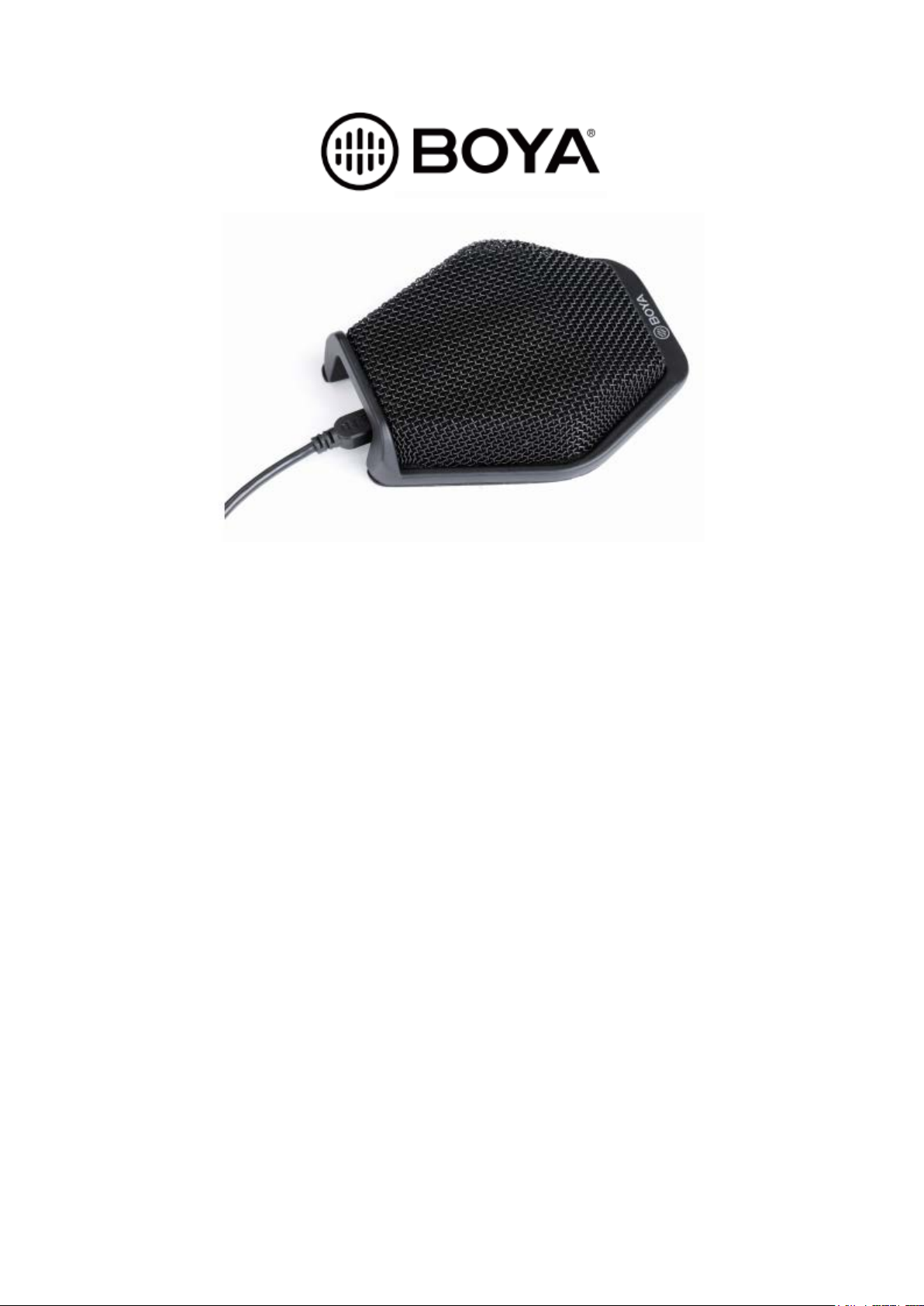

Product Overview
The BOYA BY-MC2 is a compact conference microphone that features three audio
capsules and is capable of capturing sound in a 20 ft. radius with 180°coverage. It is the
ideal choice for video conferencing because it can simultaneously pickup all voices
withing the effective range. The device output uses a USB interface that can be
connected directly to a desktop or laptop computer for easy use in conference rooms,
seminars, and other occasions.
Package Contests:
1. BY-MC2 microphone body – 1 pc
2. USB to MINI-USB cable (2 meter) – 1 pc
3. Manual – 1 pc
Features
•Outstanding sound quality
•Built-in headphone/speaker monitoring jack
•Mac and Windows compatible
•Plug and Play
•No drivers and batteries needed
•LED indicator
•Durable aluminium alloy casing
•Includes 2m (6ft) USB cable

Panel features and indicators:
1. Headphone jack
2. Indicator light
3. Mini-USB audio output and power supply port
Technical Specifications:
Transducer Type:
Condenser
Polar Pattern:
Cardioid
Frequency response:
35 Hz – 18 kHz
Output impedance:
300 Ohm
Sensitivity:
-42 dB +/- 1dB / 0 dB = 1 V / Pa, 1 kHz
Output:
Balanced
Effective pickup distance:
About 5M (16 ft.)
Power supply:
USB (5 V)
Monitor Mode:
3.5 mm audio jack
Audio input:
USB
Indicator light:
Green
Size:
117 × 97 × 24 mm (4.6 × 3.8 × 0.94 ft.)
Weight:
250 g (8.8 oz)
Installation/Setup
The BOYA BY-MC2 is a USB device, which means it is plug and play microphone.
It is compatible with any computer without any special drivers.
The BOYA BY-MC2 operates with both USB 2.0 (high speed USB) and USB 1.1 data buses.

How to use:

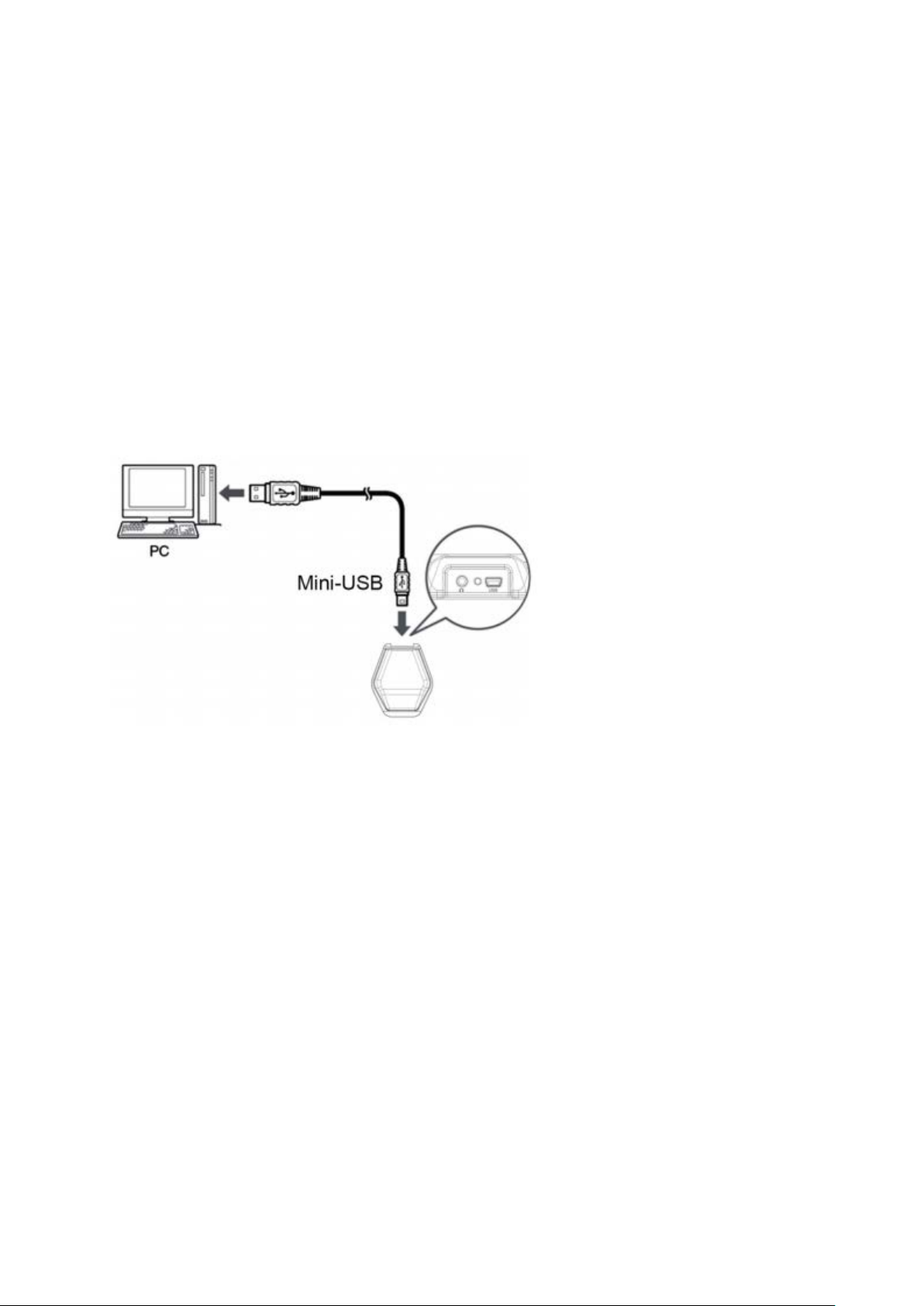

1. Connect USB with computer, the other side (Mini-USB) to microphone port.
2. Select the microphone as the default audio device, go to:
Start menu →Control Panel →Sounds and Audio devices.
3. When the BOYA BY-MC21 is connected to a computer via USB cable for the first time,
the computer will show “Found new hardware wizard”, follow the instructions
onscreen to complete installing drivers for the BOYA BY-MC2.
4. The above may need to be repeated when connecting to a new computer or another
port on the same computer.
5. When BOYA BY-MC2 is connected to a computer for the first time, the default digital
system volume is set on medium, this may be changed through the computer.
To change the volume of the sound playback from the BOYA BY-MC2, click on the
volume button in the Sound playback section.
The headphone playback volume can be changed by moving the speaker fader up or
down.

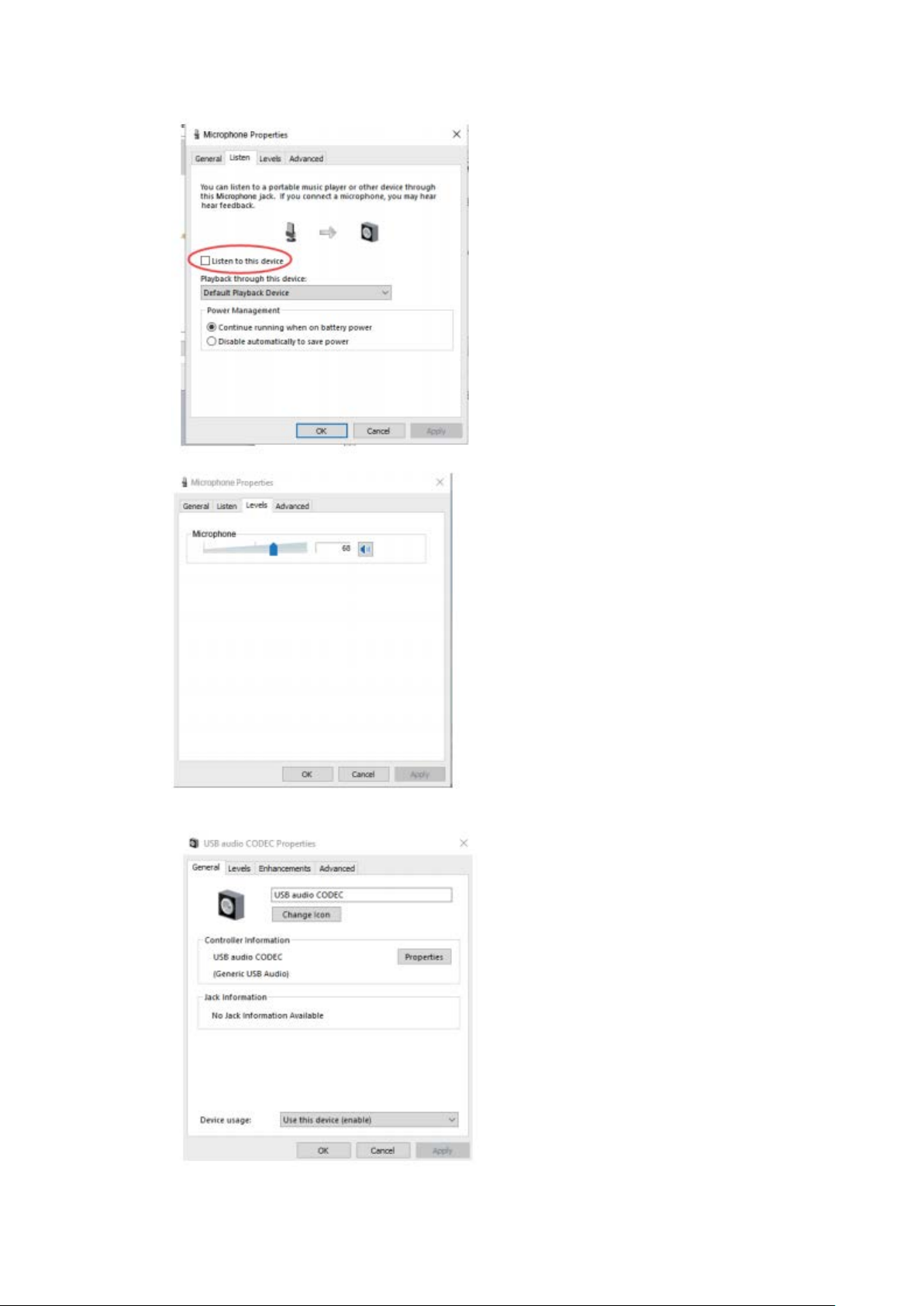

Note: If your screen does not display a microphone volume control, please follow the
steps below:
1. Go to “Control Panel” →“Hardware and Sound “
2. Select “Sound”
3. Select “USB audio CODEC” and click “OK”
4. Select the microphone and click „OK “
5. Under “Microphone Properties Settings”

5.1.
5.2.
6. Under speaker properties Settings
6.1.

6.2.

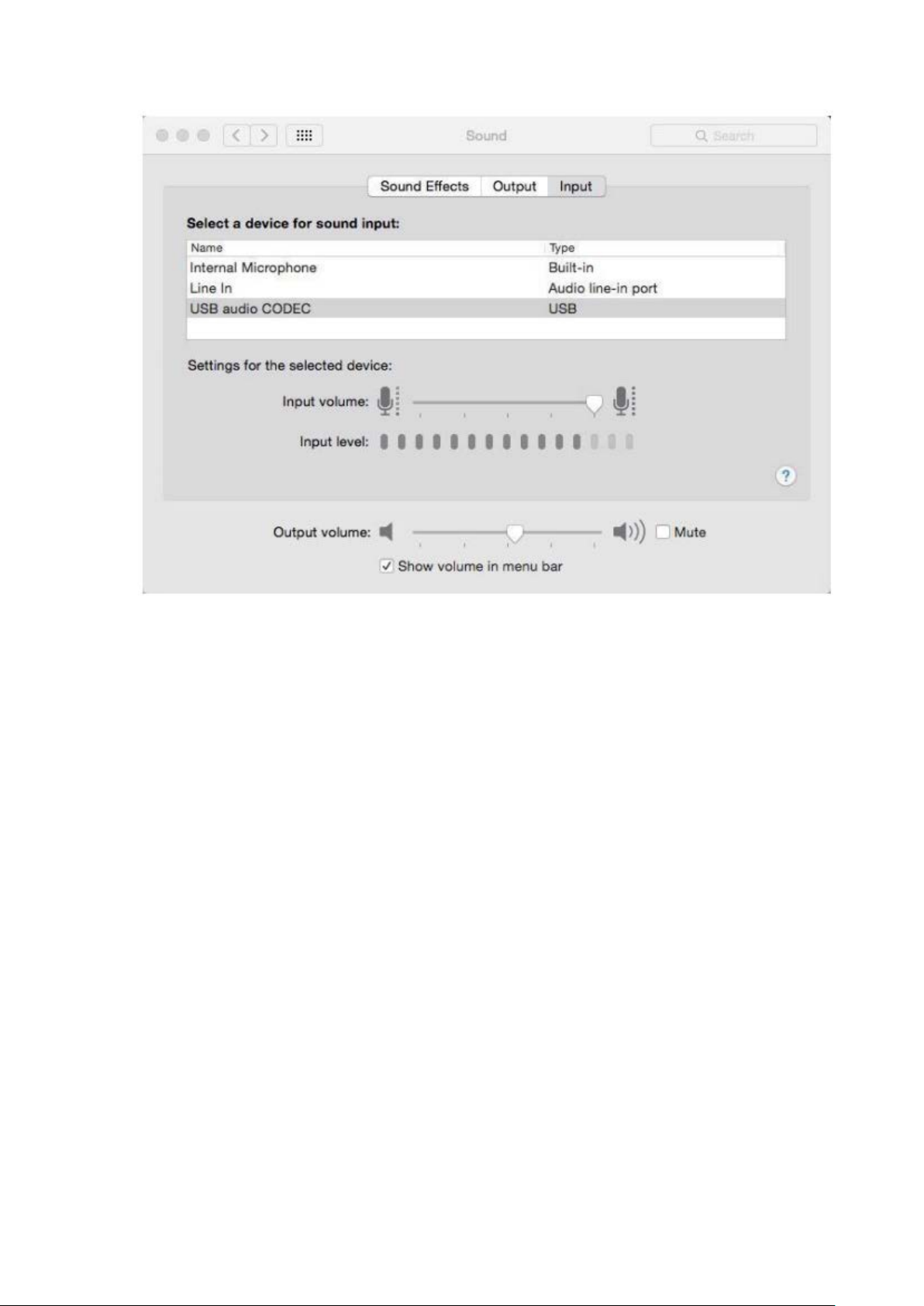

Setup for Apple OS
1. Connect the BOYA BY-MC2 to an unused USB port on your computer
2. Apple Icon →System preferences →Sound icon
3.

4.
Important
•If you do not intend to use the conference microphone for a long period time,
please remove the USB cable.
•Do not touch the microphone while recording, as this will cause noise to be
recorded.
•Do not let the microphone close to high-voltage equipment or to devices that
emit strong electromagnetic fields, otherwise, it may cause the noise to be
recorded.
•Do not use or leave the microphone in hot or humid places.
Maintenance
•Do not operate the device with wet hands or feet.
•Clean the equipment only in the way described in the instructions for use.

Warranty Conditions
A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you
need repair or other services during the warranty period, contact the product seller
directly, you must provide the original proof of purchase with the date of purchase.
The following are considered to be a conflict with the warranty conditions, for
which the claimed claim may not be recognized:
•Using the product for any purpose other than that for which the product is intended
or failing to follow the instructions for maintenance, operation and service of the
product.
•Damage to the product by a natural disaster, the intervention of an unauthorized
person or mechanically through the fault of the buyer (e.g. during transport, cleaning
by inappropriate means, etc.).
•Natural wear and aging of consumables or components during use (such as
batteries, etc.).
•Exposure to adverse external influences, such as sunlight and other radiation or
electromagnetic fields, fluid intrusion, object intrusion, mains overvoltage,
electrostatic discharge voltage (including lightning), faulty supply or input voltage and
inappropriate polarity of this voltage, chemical processes such as used power
supplies, etc.
•If anyone has made modifications, modifications, alterations to the design or
adaptation to change or extend the functions of the product compared to the
purchased design or use of non-original components.

EU Declaration of Conformity
Identification data of the manufacturer's / importer's authorized representative:
Importer: Alza.cz a.s.
Registered office: Jankovcova 1522/53, Holešovice, 170 00 Prague 7
IČO: 27082440
Subject of the declaration:
Title: Microphone
Model / Type: BY-MC2
The above product has been tested in accordance with the standard(s) used to
demonstrate compliance with the essential requirements laid down in the
Directive(s):
Directive No. (EU) 2014/30/EU
Directive No. 2011/65/EU as amended 2015/863/EU
Prague, 23.11.2020

WEEE
This product must not be disposed of as normal household waste in accordance with
the EU Directive on Waste Electrical and Electronic Equipment (WEEE - 2012/19 / EU).
Instead, it shall be returned to the place of purchase or handed over to a public
collection point for the recyclable waste. By ensuring this product is disposed of
correctly, you will help prevent potential negative consequences for the environment
and human health, which could otherwise be caused by inappropriate waste handling of
this product. Contact your local authority or the nearest collection point for further
details. Improper disposal of this type of waste may result in fines in accordance with
national regulations.

Vážený zákazníku,
Děkujeme vám za zakoupení našeho produktu. Před prvním použitím si prosím pečlivě
přečtěte následující pokyny a tento manuál si uschovejte pro budoucí použití. Věnujte
zvláštní pozornost bezpečnostním pokynům. Pokud máte jakékoliv dotazy nebo
připomínky k produktu, kontaktujte zákaznickou linku.
✉www.alza.cz/kontakt
✆[phone]
Dovozce: Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

Děkujeme, že jste si vybrali BOYA BY-MC2!
Pro zajištění dobrých zkušeností si prosím pečlivě přečtěte tuto příručku a uschovejte ji
pro budoucí použití.
O produktu
BOYA BY-MC2 je kompaktní konferenční mikrofon, který má tři zvukové kapsle a je
schopen zachytit zvuk v okruhu 20 stop a pokrytí 180 °. Je to ideální volba pro
videokonference, protože dokáže současně vyzvednout všechny hlasy v rámci
efektivního rozsahu. Výstup zařízení využívá rozhraní USB, které lze připojit přímo ke
stolnímu nebo přenosnému počítači pro snadné použití v konferenčních místnostech,
seminářích a jiných příležitostech.
Obsah balení:
1. BY-MC2 mikrofon – 1 ks
2. USB pro MINI-USB kabel (2 metry) – 1 ks
3. Manuál – 1 ks
Funkce
●Vynikající kvalita zvuku
●Integrovaný monitorující konektor sluchátek / reproduktorů
●Mac a Windows kompatibilní
●Plug and Play
●Nejsou potřeba žádné ovladače a baterie
●LED indikátor
●Odolné pouzdro ze slitiny hliníku
●Zahrnuje 2 m (6 stop) kabel USB

Funkce a indikátory panelu
1. Jack pro sluchátka
2. Indikační světlo
3. Mini-USB audio výstup a napájecí port
Technické specifikace:
Typ snímače:
Kondenzátor
Polární vzor:
Kardioidní
Frekvenční odezva:
35 Hz – 18 kHz
Výstupní impedance:
300 Ohm
Citlivost:
-42 dB +/- 1dB / 0 dB = 1 V / Pa, 1 kHz
Výstup:
Vyvážený
Efektivní vzdálenost:
Okolo 5M (16 ft.)
Napájení:
USB (5 V)
Režim monitoru:
3.5 mm audio jack
Audio vstup:
USB
Indikační světlo:
Zelené
Rozměry:
117 × 97 × 24 mm (4.6 × 3.8 × 0.94 ft.)
Váha:
250 g (8.8 oz)
Instalace/Nastavení
BOYA BY-MC2 je zařízení USB, což znamená, že jde o mikrofon typu plug and play.
Je kompatibilní s jakýmkoliv počítačem bez speciálních ovladačů.
BOYA BY-MC2 pracuje s databázemi USB 2.0 (vysokorychlostní USB) a USB 1.1.

Použití:
1. Připojte USB k počítači, druhou stranu (Mini-USB) do portu pro mikrofon.
2. Vyberte mikrofon jako výchozí zvukové zařízení, přejděte do: Nabídka Start →
Ovládací panely →Zvuky a zvuková zařízení.
3. Když je BOYA BY-MC21 poprvé připojen k počítači pomocí USB kabelu, počítač
zobrazí „Found new hardware wizard“ (“Nalezen nový průvodce hardware”), podle
pokynů na obrazovce dokončete instalaci ovladačů pro BOYA BY-MC2.
4. Výše uvedené bude možná nutné opakovat při připojení k novému počítači nebo
jinému portu na stejném počítači.
5. Když je BOYA BY-MC2 poprvé připojen k počítači, je výchozí hlasitost digitálního
systému nastavena na medium (střední), což lze prostřednictvím počítače změnit.
Chcete-li změnit hlasitost přehrávání zvuku z BOYA BY-MC2, klikněte na tlačítko hlasitosti
v části Přehrávání zvuku.
Hlasitost přehrávání sluchátek lze změnit posunutím zeslabovače reproduktoru nahoru
nebo dolů.
Poznámka: Pokud se na obrazovce nezobrazuje ovládání hlasitosti mikrofonu,
postupujte podle následujících pokynů:
1. Přejděte na „Ovládací panely“ →„Hardware a zvuk“
2. Vyberte „Zvuk“
3. Vyberte „USB audio CODEC“ a klikněte na „OK“
4. Vyberte mikrofon a klikněte na „OK“
5. V části „Nastavení vlastností mikrofonu“”

5.1. * listen to this device – poslech tohoto zařízení
5.2.
6. V části “Nastavení vlastností reproduktoru”
6.1.

6.2.
Nastavení pro Apple OS
1. Připojte BOYA BY-MC2 k nepoužívanému USB portu na vašem počítači
2. Ikona Apple →Předvolby systému →Ikona zvuku

3.
Důležité
●Pokud nemáte v úmyslu konferenční mikrofon delší dobu používat, odpojte kabel
USB.
●Během nahrávání se nedotýkejte mikrofonu, protože by to způsobilo nahrávání
šumu.
●Nenechávejte mikrofon blízko vysokonapěťových zařízení nebo zařízení, která
vyzařují silná elektromagnetická pole, jinak by mohlo dojít k zaznamenání šumu.
●Nepoužívejte a nenechávejte mikrofon na horkých nebo vlhkých místech.
Údržba
●Nepoužívejte zařízení mokrýma rukama nebo nohama.
●Zařízení čistěte pouze způsobem popsaným v návodu k použití.

Záruční podmínky
Na nový produkt zakoupený v prodejní síti Alza.cz je poskytována záruka 2 roky.
Potřebujete-li během záruční doby opravu nebo jiné služby, obraťte se přímo na
prodejce produktu. Musíte poskytnout originální doklad s datem nákupu.
Následující se považuje za rozpor se záručními podmínkami, pro které nemusí být
reklamace uznána:
●Používání produktu k jinému účelu, než ke kterému je určen, nebo nedodržování
pokynů pro údržbu, provoz a servis produktu.
●Poškození produktu přírodní katastrofou, zásahem neoprávněné osoby nebo
mechanickém
zavinění kupujícího (např. při přepravě, čištění nevhodnými prostředky atd.).
●Přirozené opotřebení a stárnutí spotřebního materiálu nebo součástí během používání
(jako
jsou baterie atd.).
●Vystavení nepříznivým vnějším vlivům, jako je sluneční světlo a jiné záření nebo
elektromagnetické pole, vniknutí tekutin, vniknutí předmětů, přepětí do sítě, napětí
elektrostatického výboje (včetně blesku), vadné napájecí nebo vstupní napětí a
nepřiměřená
polarita tohoto napětí, chemické procesy jako např. použité napájecí zdroje atd.
●Pokud kdokoli provedl úpravy designu nebo úpravy za účelem změny nebo rozšíření
funkcí
produktu ve srovnání se zakoupeným designem nebo použitím neoriginálních
komponent.

EU Prohlášení o shodě
Identifikační údaje zplnomocněného zástupce výrobce / dovozce:
Dovozce: Alza.cz a.s.
Registrované sídlo: Jankovcova 1522/53, Holešovice, 170 00 Prague 7
IČO: 27082440
Předmět prohlášení:
Název: Mikrofon
Model / Typ: BY-MC2
Výše uvedený produkt byl testován v souladu s normami používanými k prokázání
souladu se základními požadavky stanovenými ve směrnici (směrnicích):
Směrnice č. (EU) 2014/30/EU
Směrnice č. 2011/65/EU ve znění 2015/863/EU
Praha, 23.11.2020
