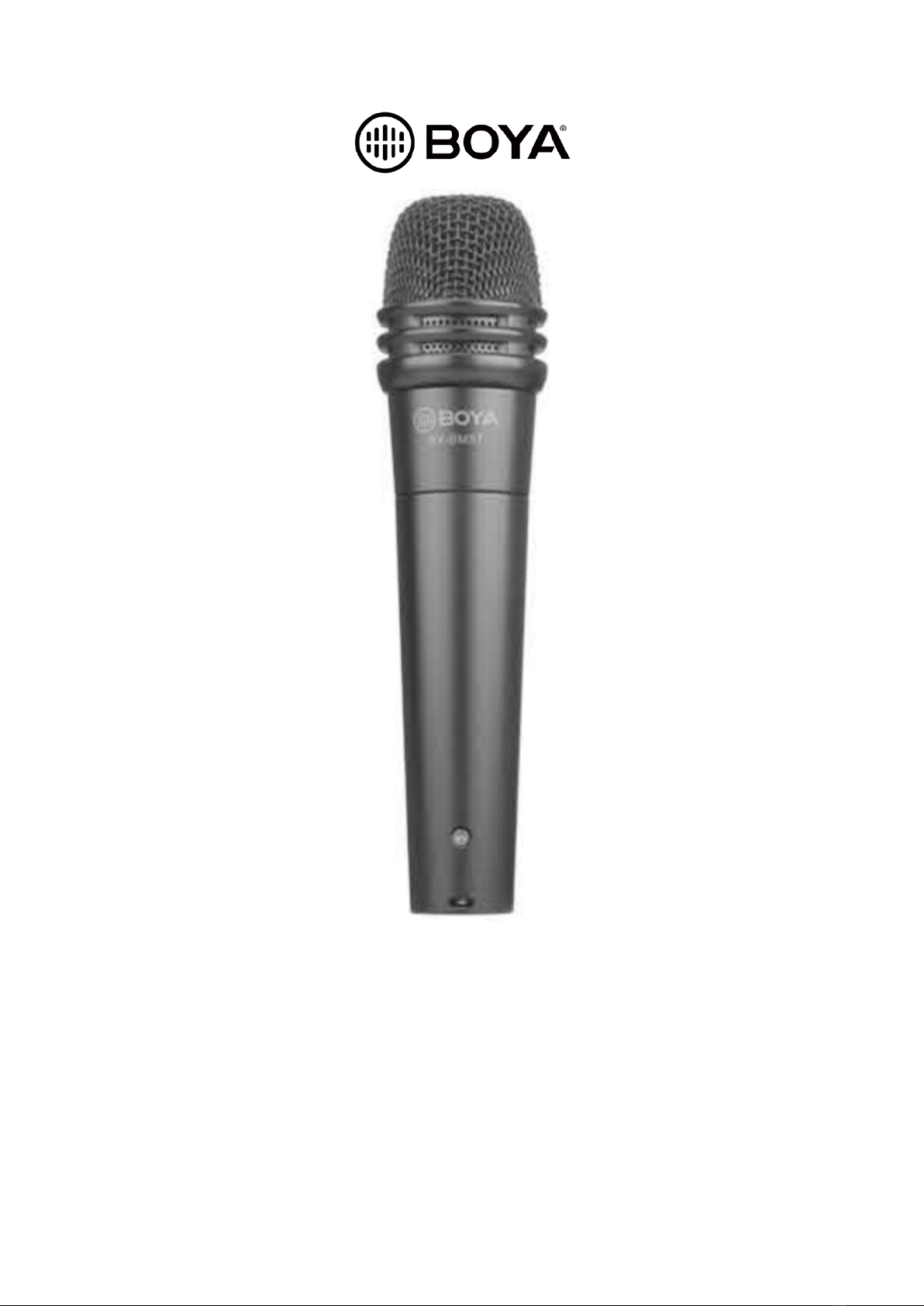

Boya BY-BM57 User manual

BY-BM57
User Manual • Uživatelský manuál •
Užívateľský manuál • Használati utasítás •
Benutzerhandbuch

Dear customer,
Thank you for purchasing our product. Please read the following instructions carefully
before first use and keep this user manual for future reference. Pay particular attention
to the safety instructions. If you have any questions or comments about the device,
please contact the customer line.
✉www.alza.co.uk/kontakt
✆[phone]
Importer Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz
2

Introduction
Thank you for purchasing the BOYA BY-BM57 cardioid dynamic instrument microphone.
The BY-BM57 is a professional quality dynamic microphone with extremely rugged and
durable construction. It provides excellent sound quality during original instrument
recording, vocal recording or live event performance.
Compact design allows easy assembling on any device with a 6.35mm microphone jack.
Built-in mic mount greatly prevents background noise caused by shocking.
Package contents
•Cardioid dynamic microphone
•XLR female to 6.35mm male adapter cable
•Microphone mount
•Carrying bag
•User guide
3

Components
1. Microphone head
2. XLR 3-pin connector
3. XLR female to 6.35mm male adapter cable
4. Microphone mount
4

Operations
1. Fix the microphone on the mic stand.
2. Connect the XLR female plug to the mic as picture shows.
3. Connect the 6.35mm male plug into recording device.
Features
•Clearly reproduce instrument and vocal sound.
•Ideal for picking sound from percussion like drums or other instruments and
speakers.
•Excellent cardioid polar pattern.
•Built-In pop filter.
•Durable aluminium and zinc alloy body.
•XLR cable and mic mount included.
5

Specifications
Transducer
Dynamic
Polar pattern
Cardioid
Frequency range
40 Hz – 15 kHz
Sensitivity
-65 ± 3 dB, 0 dB = 1 V/Pa, 1 kHz
Output impedance
300 Ω
Connector
XLR female to 6.35mm male
Cable length
5 m
Dimension
Φ38×162 mm
Weight
342 g
Frequency Response
6

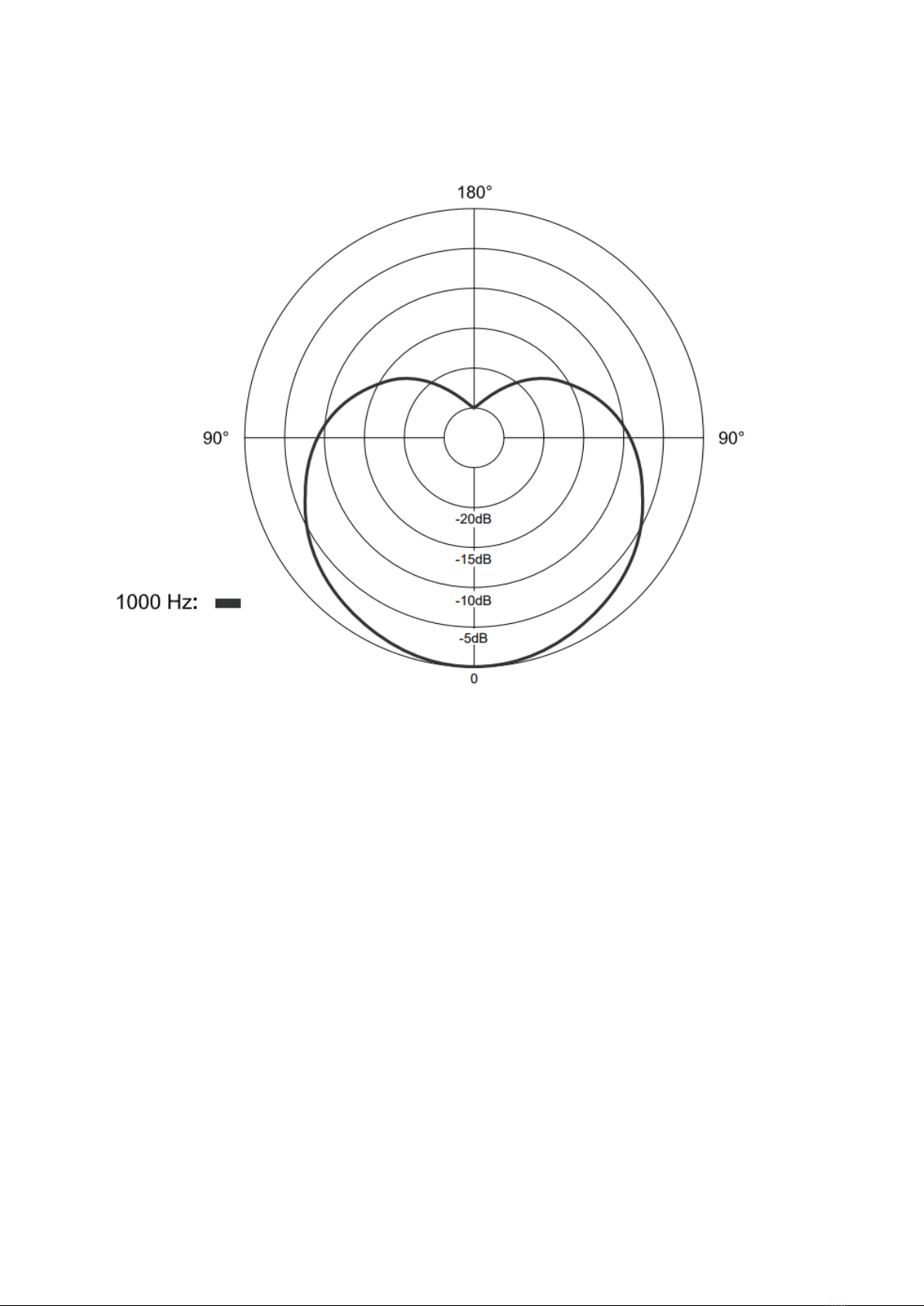

Polar Response
Frequency:
7

Warranty Conditions
A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you
need repair or other services during the warranty period, contact the product seller
directly, you must provide the original proof of purchase with the date of purchase.
The following are considered to be a conflict with the warranty conditions, for
which the claimed claim may not be recognized:
•Using the product for any purpose other than that for which the product is intended
or failing to follow the instructions for maintenance, operation and service of the
product.
•Damage to the product by a natural disaster, the intervention of an unauthorized
person or mechanically through the fault of the buyer (e.g. during transport, cleaning
by inappropriate means, etc.).
•Natural wear and aging of consumables or components during use (such as
batteries, etc.).
•Exposure to adverse external influences, such as sunlight and other radiation or
electromagnetic fields, fluid intrusion, object intrusion, mains overvoltage,
electrostatic discharge voltage (including lightning), faulty supply or input voltage and
inappropriate polarity of this voltage, chemical processes such as used power
supplies, etc.
•If anyone has made modifications, modifications, alterations to the design or
adaptation to change or extend the functions of the product compared to the
purchased design or use of non-original components.
8

EU Declaration of Conformity
Identification data of the manufacturer's / importer's authorized representative:
Importer: Alza.cz a.s.
Registered office: Jankovcova 1522/53, Holešovice, 170 00 Prague 7
IČO: 27082440
Subject of the declaration:
Title: Microphone
Model / Type: BY-BM57
The above product has been tested in accordance with the standard(s) used to
demonstrate compliance with the essential requirements laid down in the
Directive(s):
Directive No. (EU) 2014/30/EU
Directive No. 2011/65/EU as amended 2015/863/EU
Prague, 23.11.2020
9

WEEE
This product must not be disposed of as normal household waste in accordance with
the EU Directive on Waste Electrical and Electronic Equipment (WEEE - 2012/19 / EU).
Instead, it shall be returned to the place of purchase or handed over to a public
collection point for the recyclable waste. By ensuring this product is disposed of
correctly, you will help prevent potential negative consequences for the environment
and human health, which could otherwise be caused by inappropriate waste handling of
this product. Contact your local authority or the nearest collection point for further
details. Improper disposal of this type of waste may result in fines in accordance with
national regulations.
10

Vážený zákazníku,
Děkujeme vám za zakoupení našeho produktu. Před prvním použitím si prosím pečlivě
přečtěte následující pokyny a tento manuál si uschovejte pro budoucí použití. Věnujte
zvláštní pozornost bezpečnostním pokynům. Pokud máte jakékoli dotazy nebo
připomínky k produktu, kontaktujte zákaznickou linku.
✉www.alza.cz/kontakt
✆[phone]
Dovozce Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz
11

Úvod
Děkujeme, že jste si zakoupili kardioidní dynamický nástrojový mikrofon BOYA BY-BM57.
BY-BM57 je dynamický mikrofon profesionální kvality s extrémně robustní a odolnou
konstrukcí. Poskytuje vynikající kvalitu zvuku při nahrávání originálního nástroje,
nahrávání hlasu nebo při živém vystoupení.
Kompaktní design umožňuje snadné sestavení na jakémkoli zařízení s konektorem pro
mikrofon 6,35 mm. Integrovaný držák mikrofonu výrazně zabraňuje hluku v pozadí.
Obsah balení
●Kardioidní dynamický mikrofon
●Kabel adaptéru XLR ♀- 6,35 mm ♂
●Držák mikrofonu
●Přepravní taška
●Uživatelský manuál
12

Komponenty
1. Hlava mikrofonu
2. XLR 3 kolíkový konektor
3. Kabel adaptéru XLR ♀- 6,35 mm ♂
4. Držák mikrofonu
13

Používání produktu
1. Upevněte mikrofon na stojan mikrofonu.
2. Připojte zástrčku XLR k mikrofonu, jak ukazuje obrázek.
3. Připojte 6,35 mm zástrčku do záznamového zařízení.
Funkce
●Jasně reprodukujte zvuk nástroje a hlasu.
●Ideální pro výběr zvuku z bicích nástrojů, jako jsou bicí nebo jiné nástroje a
reproduktory.
●Vynikající kardioidní polární vzor.
●Integrovaný popový filtr.
●Odolné tělo ze slitiny hliníku a zinku.
●Součástí balení je kabel XLR a držák mikrofonu.
14

Technické specifikace
Převodník
Dynamický
Polární vzor
Kardioidní
Rozsah frekvencí
40 Hz – 15 kHz
Citlivost
-65 ± 3 dB, 0 dB = 1 V/Pa, 1 kHz
Výstupní impedance
300 Ω
Konektor
XLR ♀- 6.35mm ♂
Délka kabelu
5 m
Rozměry
Φ 38×162 mm
Hmotnost
342 g
Frekvenční odezva
15

Polární reakce
Frekvence:
16

Záruční podmínky
Na nový produkt zakoupený v prodejní síti Alza.cz je poskytována záruka 2 roky.
Potřebujete-li během záruční doby opravu nebo jiné služby, obraťte se přímo na
prodejce produktu. Musíte poskytnout originální doklad s datem nákupu.
Následující se považuje za rozpor se záručními podmínkami, pro které nemusí být
reklamace uznána:
●Používání produktu k jinému účelu, než ke kterému je určen, nebo nedodržování
pokynů pro údržbu, provoz a servis produktu.
●Poškození produktu přírodní katastrofou, zásahem neoprávněné osoby nebo
mechanickém zavinění kupujícího (např. při přepravě, čištění nevhodnými
prostředky atd.).
●Přirozené opotřebení a stárnutí spotřebního materiálu nebo součástí během
používání (jako jsou baterie atd.).
●Vystavení nepříznivým vnějším vlivům, jako je sluneční světlo a jiné záření nebo
elektromagnetické pole, vniknutí tekutin, vniknutí předmětů, přepětí do sítě,
napětí elektrostatického výboje (včetně blesku), vadné napájecí nebo vstupní
napětí a nepřiměřená polarita tohoto napětí, chemické procesy jako např.
použité napájecí zdroje atd.
●Pokud kdokoli provedl úpravy designu nebo úpravy za účelem změny nebo
rozšíření funkcí produktu ve srovnání se zakoupeným designem nebo použitím
neoriginálních komponent.
17

Prohlášení o shodě EU
Identifikační údaje zplnomocněného zástupce výrobce / dovozce:
Dovozce: Alza.cz a.s.
Registrované sídlo: Jankovcova 1522/53, Holešovice, 170 00 Praha 7
IČO: 27082440
Předmět prohlášení:
Název: Microphone
Model / Typ: BY-BM57
Výše uvedený produkt byl testován v souladu s normami používanými k prokázání
souladu se základními požadavky stanovenými ve směrnici (směrnicích):
Směrnice č. (EU) 2014/30/EU
Směrnice č. 2011/65/EU ve znění 2015/863/EU
Praha, 23.11.2020
18

WEEE
Tento produkt nesmí být likvidován jako běžný domácí odpad v souladu se směrnicí EU
o likvidaci elektrických a elektronických zařízení (WEEE – 2012/19/EU). Místo toho musí
být vrácen v místě zakoupení nebo odevzdán ve veřejné sběrně recyklovatelného
odpadu. Správnou likvidaci přístroje pomůžete zachovat přírodní zdroje a napomáháte
prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví. Další
podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při
nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy
uděleny pokuty.
19

Vážený zákazník,
Ďakujeme vám za zakúpenie nášho produktu. Pred prvým použitím si prosím pozorne prečítajte
nasledujúce pokyny a tento manuál si uschovajte pre budúce použitie. Venujte zvláštnu pozornosť
bezpečnostným pokynom. Ak máte akékoľvek otázky alebo pripomienky k produktu, kontaktujte
zákaznícku linku.
✉www.alza.sk/kontakt
✆[phone]
Dovozca Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz
