Bradley S19-270C User manual

P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 800.BRADLEY (800.272.3539) FAX [phone]
bradleycorp.com
Installation
215-1326 Rev. P; ECN 12-05-003C
© 2012 Bradley
Page 1 of 16 10/30/2012
S19-270C, S19-270E
Swing-Activated Eyewash
Douche oculaire activée par bras
mobile
Lavador de ojos activado por brazo
oscilante
Table of Contents
Pre-Installation Information ..........................2
Dimensions ......................................3
Installation Instructions .............................4
Assembly of Components and Parts List .............5–6
Table des matières
Avant l’installation .................................7
Dimensions ......................................8
Instructions d’installation ............................9
Assemblage des composantes et liste des pièces ....10–11
Contenido
Información previa a la instalación ...................12
Dimensiones ....................................13
Instrucciones de instalación ........................14
Armado de los componentes y lista de piezas .......15–16
S19-270C
S19-270E

2
S19-270C, S19-270E Installation
10/30/2012 Bradley • 215-1326 Rev. P; ECN 12-05-003C
IMPORTANT
Read this installation manual completely to ensure proper installation, then file it with the
owner or maintenance department. Compliance and conformity to drain requirements and
other local codes and ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for before discarding
any packaging material. If any parts are missing, do not begin installation until you obtain
the missing parts.
Flush the water supply lines before beginning installation and after installation is complete.
Test the unit for leaks and adequate water flow. Main water supply to the eyewash should be
“ON” at all times. Provisions shall be made to prevent unauthorized shutoff.
The ANSI Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley
plumbed emergency fixtures require a minimum of 30 PSI (0.21 MPa) flowing pressure.
Flushing fluid should be tepid per ANSI Z358.1.
The inspection and testing results of this equipment should be recorded weekly to verify
proper operation. This equipment should be inspected annually to ensure compliance with
ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be trained
regarding the placement and proper operation of emergency equipment per ANSI Z358.1.
For questions regarding the operation or installation of this product, visit www.bradleycorp.
com or call 1-800-BRADLEY.
Product warranties may also be found under ”Product Information” on our web site at www.
bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
Local codes may require the installation of a backflow prevention valve to complete proper installation. Compliance with
local codes is the responsibility of the installer. Valve must be tested annually to verify that it is functioning properly.
Backflow prevention valves are not included with the fixture and may be supplied by the contractor or purchased from
Bradley Corporation.

3
Installation S19-270C, S19-270E
Bradley • 215-1326 Rev. P; ECN 12-05-003C 10/30/2012

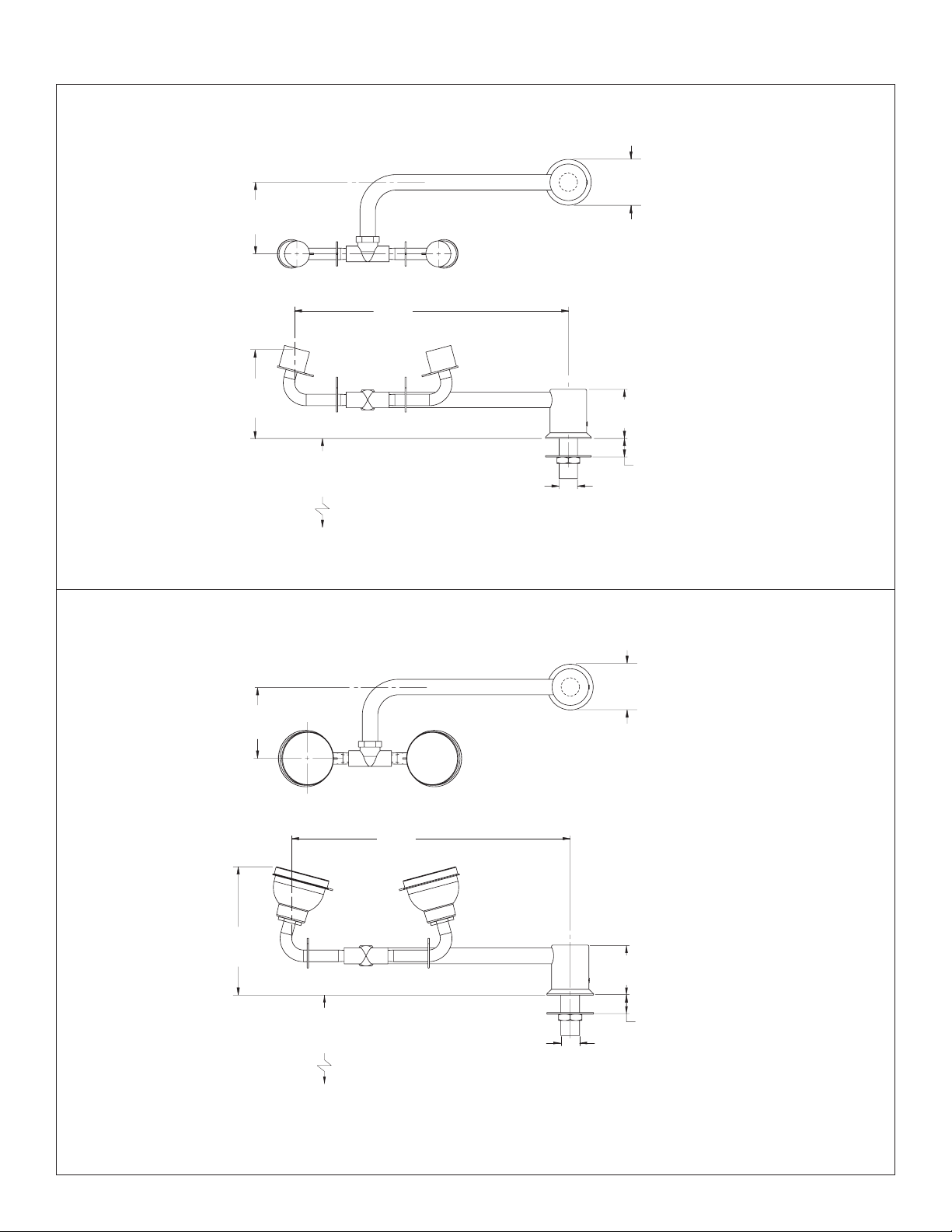

S19-270E
S19-270C
2¹⁄₈"
(54mm)
4"
(102mm)
5½"
(139mm)
Ø 2"
(51mm)
Ø 2"
(51mm)
2¹⁄₈"
(54mm)
Top of Sink Deck
Top of Sink Deck
3½"
(89mm)
12"
(305mm)
12"
(305mm)
3¹⁄₈"
(79mm)
29"–41"
(736mm–1041mm)
to floor
1³⁄₈" (35mm)
maximum
27½"–39½"
(698mm–1002mm)
to floor
1³⁄₈" (35mm)
maximum
Ø ⁷⁄₈"
(22mm)
Ø ⁷⁄₈"
(22mm)

4
S19-270C, S19-270E Installation
10/30/2012 Bradley • 215-1326 Rev. P; ECN 12-05-003C
Installation
NOTICE! Avoid cleaners containing organic solvents, alcohols, and hydrocarbons.
Rinse with water after cleaning.
Supplies Required:
• Piping to ½" NPT water supply inlet on unit
• Sign-mounting hardware
The unit is pre-assembled for right-hand mounting. If left-hand mounting is desired, the unit must be disassembled and the
parts reassembled as shown.
Step 1: Attach eyewash
The top of the eyewash heads should be positioned a maximum of 45" from the floor.
1. Select the desired location for the eyewash on the sink deck and drill a ⁷⁄₈" diameter hole.
2. Secure the assembled unit to the deck with the nut and washer provided as shown on page 5.
Step 2: Connect water supply
1. Connect the water supply using flexible hose (supplied by installer) with ½" NPT threaded end.
2. Mount the safety sign to wall or pipe using sign-mounting hardware supplied by installer.
3. Open the water supply lines. Test for leaks and adequate water flow.
Position the
directional insert
as shown.
Position the bent pipe and
head assembly as shown.
Reseal the threaded
ends of the bent pipe as
required.
S19-270C is shown; S19-270E is
reassembled in the same manner.
Left-Hand Mounting

5
Installation S19-270C, S19-270E
Bradley • 215-1326 Rev. P; ECN 12-05-003C 10/30/2012

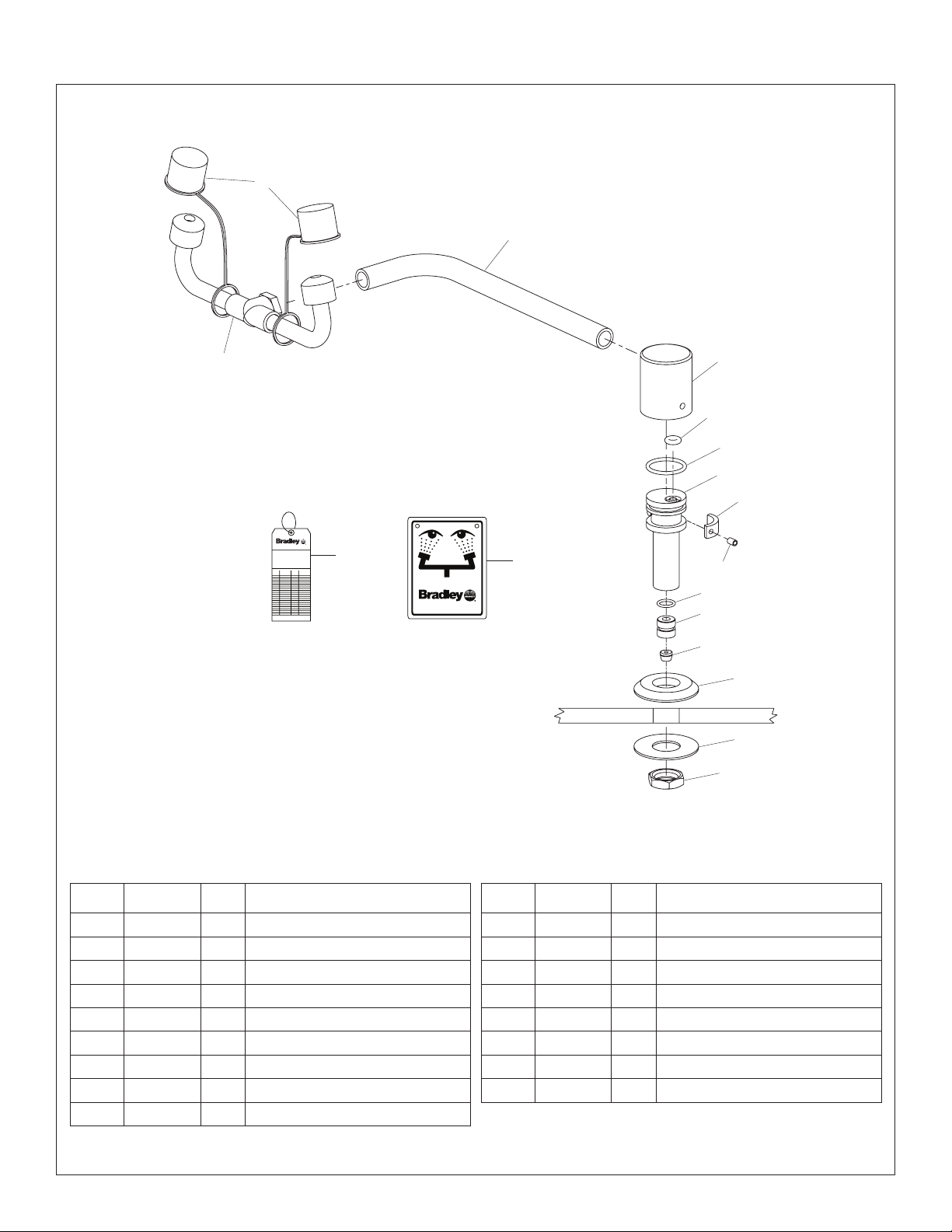

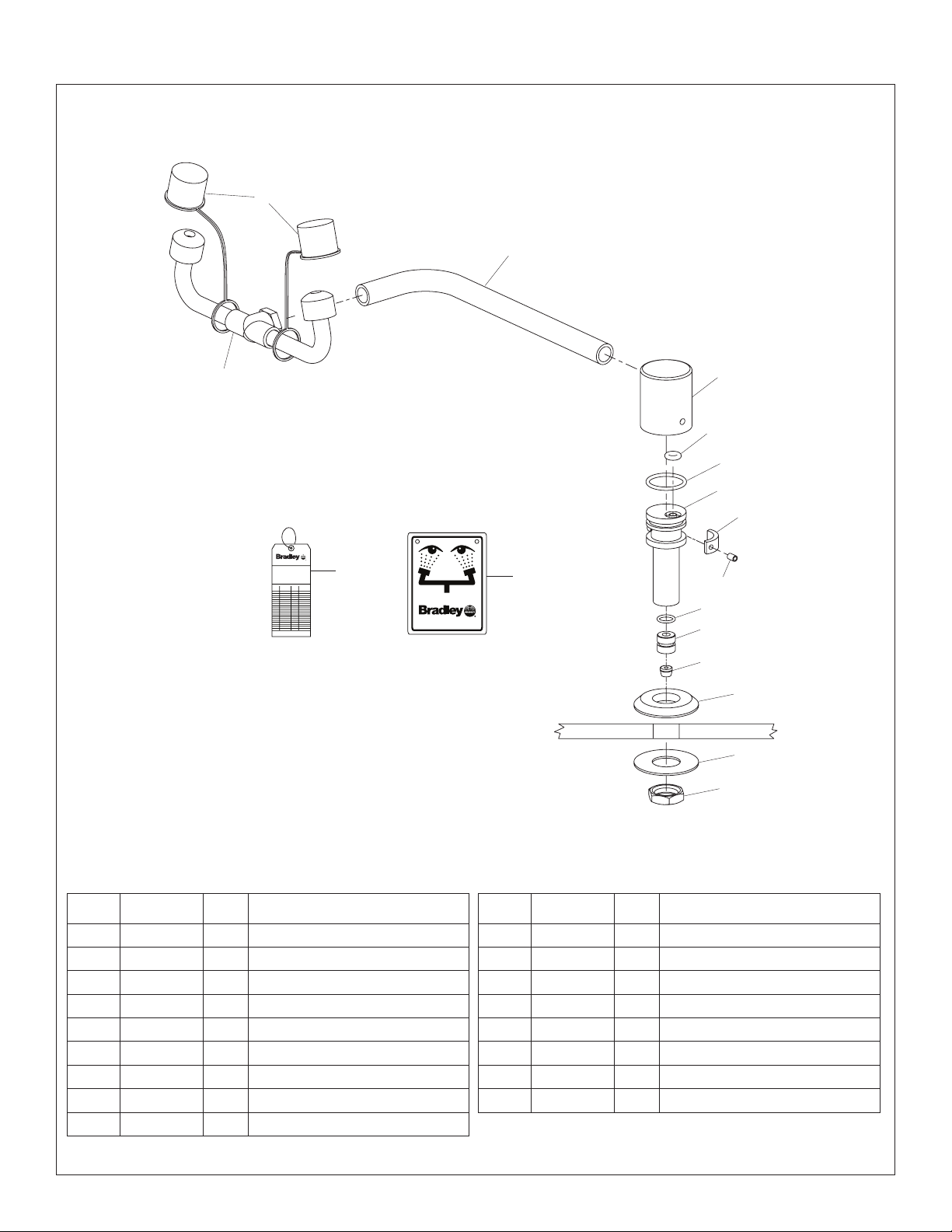

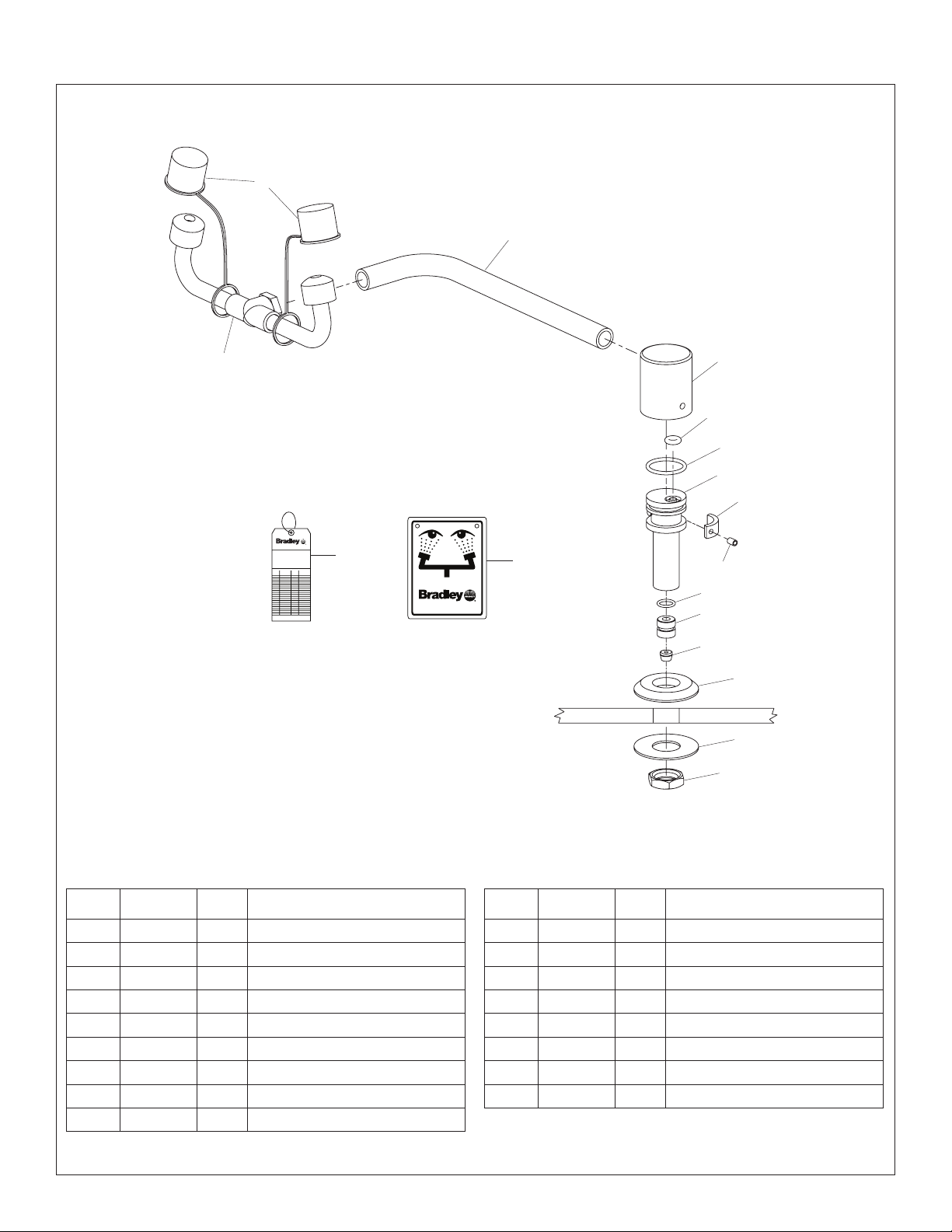

Assembly of Components and Parts List — S19-270C
P.O.Box 309, Menomonee Falls, WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O. BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
2
7
6
4
12
5
14
15
1
8
10
11
9
3
13
17 16
Item Part No. Qty. Description
1 S05-092 1 Eyewash Assembly
2 107-371 2 Tethered Dust Cover
3 113-1032 1 Pipe, Bent (Plated)
4 118-288 1 Valve Body (Plated)
5 125-135 1 O-Ring
6 125-120 1 O-Ring
7 S39-604 1 Actuator Sub-Assembly, Valve
8 192-016 1 Insert, Direction (Plated)
9 160-413 1 Screw, Set
Item Part No. Qty. Description
10 125-001CS 1 O-Ring
11 132-047 1 Insert, Flow Control
12 125-032 1 Flow Control
13 150-203 1 Flange (Plated)
14 142-002CB 1 Washer, Stainless Steel
15 110-115 1 Nut, Hex
16 114-051 1 Safety Sign
17 204-421 1 Emergency Inspection Tag

6
S19-270C, S19-270E Installation
10/30/2012 Bradley • 215-1326 Rev. P; ECN 12-05-003C

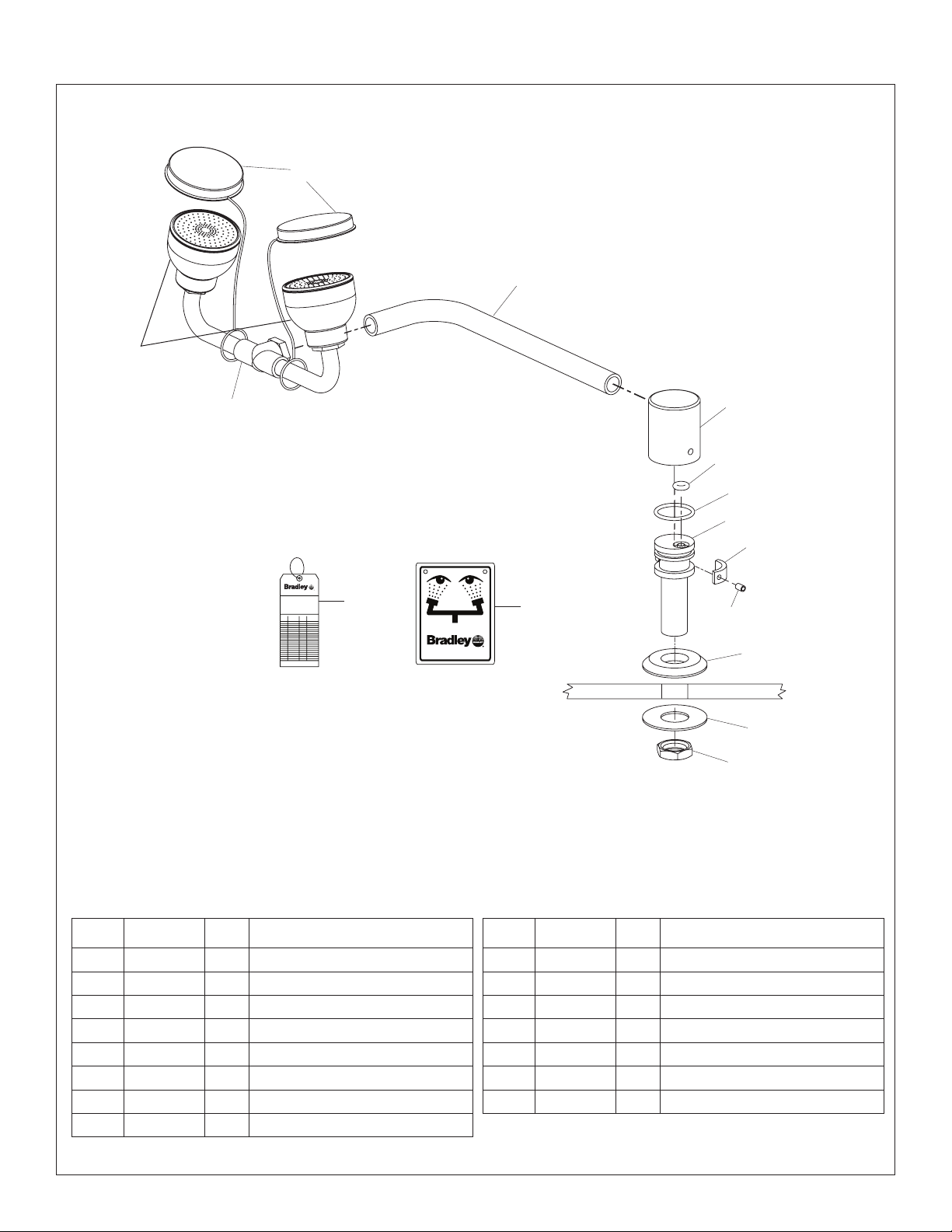

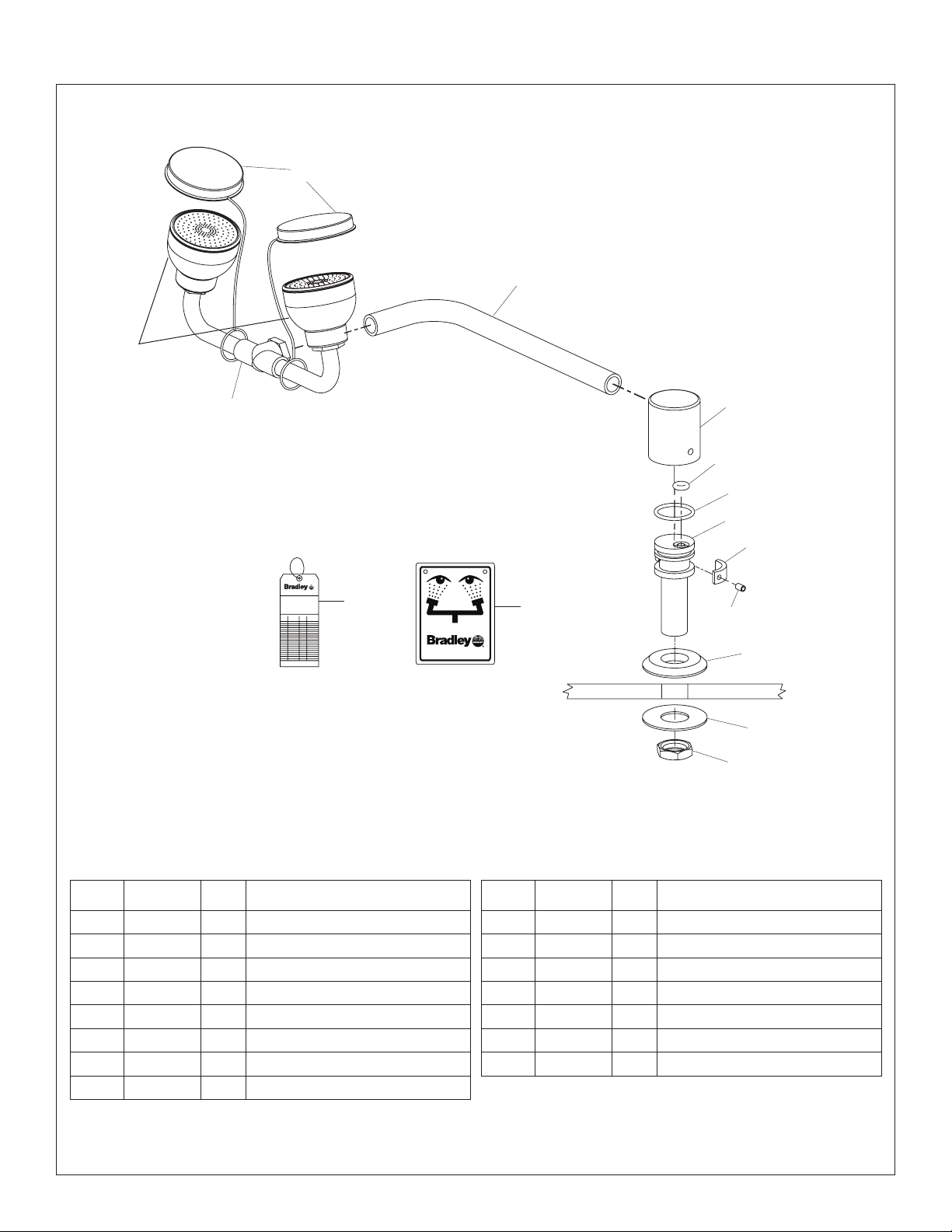

Assembly of Components and Parts List — S19-270E
P.O.Box 309, Menomonee Falls, WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O. BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
2
7
6
4
12
5
14
1
8
10
11
9
3
13
Item Part No. Qty. Description
1 S05-162 1 Eye/Face Wash Yoke Sub-Assembly
1.1 S05-158 1 Eye/Face Wash Assembly
2 S53-063 2 Tethered Dust Cover
3 113-1032 1 Pipe, Bent (Plated)
4 118-288 1 Valve Body (Plated)
5 125-135 1 O-Ring
6 125-120 1 O-Ring
7 S39-604 1 Actuator Sub-Assembly, Valve
Item Part No. Qty. Description
8 192-016 1 Insert, Direction (Plated)
9 160-413 1 Screw, Set
10 150-203 1 Flange (Plated)
11 142-002CB 1 Washer, Stainless Steel
12 110-115 1 Nut, Hex
13 114-051 1 Safety Sign
14 204-421 1 Emergency Inspection Tag
1.1

7
Installation S19-270C, S19-270E
Bradley • 215-1326 Rev. P; ECN 12-05-003C 10/30/2012
IMPORTANT
Lire ce manuel d’installation dans son intégralité pour garantir une installation appropriée.
Une fois celle-ci terminée, classer ce manuel auprès du service à la clientèle ou d’entretien.
L’installateur est responsable de la conformité de l’installation aux codes pour des drain et
codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en manque
aucune avant de jeter l’emballage. Ne commencez pas l’assemblage avant de recevoir les
pièces manquantes.
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que le débit d’eau
est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en eau doit être toujours
OUVERTE. On devra prévoir des dispositions pour empêcher tout arrêt non autorisé.
La norme ANSI Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les
appareils d’urgence Bradley raccordés au réseau nécessitent une pression d’écoulement d’au
moins 30 PSI (0,21 MPa). Selon ANSI Z358.1, le liquide de rinçage doit être tiède.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon fonctionement.
Notez les dates d’inspection. Ce matériel doit être inspecté une fois par an pour assurer sa
conformité à la norme ANSI Z358.1.
Les ouvriers susceptibles d’entrer en contact avec des matières potentiellement dangereuses
doivent recevoir une formation sur la mise en place et le bon fonctionnement du matériel
d’urgence conformément à la norme ANSI Z358.1.
Pour toute question concernant le fonctionnement ou l’installation de ce produit, consulter le
site www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques » sur notre site
Internet à www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
Les codes locaux peuvent exiger l’ installation d’une soupape de prévention d’écoulement de retour pour réaliser une
installation appropriée. L’installateur est responsable de la conformité aux codes locaux. La soupape doit être testée une
fois par an pour vérifier qu’elle fonctionne correctement. Les soupapes de prévention d’écoulement de retour ne sont pas
fournies avec l’appareil et peuvent être fournies par l’entrepreneur ou achetées auprès de Bradley Corporation.

8
S19-270C, S19-270E Installation
10/30/2012 Bradley • 215-1326 Rev. P; ECN 12-05-003C
S19-270E
S19-270C
2¹⁄₈"
(54mm)
4"
(102mm)
5½"
(139mm)
Ø 2"
(51mm)
Ø 2"
(51mm)
2¹⁄₈"
(54mm)
3½"
(89mm)
12"
(305mm)
12"
(305mm)
3¹⁄₈"
(79mm)
29"–41"
(736mm–1041mm)
du sol
1³⁄₈" (35mm)
maximum
27½"–39½"
(698mm–1002mm)
du sol
1³⁄₈" (35mm)
maximum
Ø ⁷⁄₈"
(22mm)
Ø ⁷⁄₈"
(22mm)
Dessus de Comptoir du Bassin
Dessus de Comptoir du Bassin

9
Installation S19-270C, S19-270E
Bradley • 215-1326 Rev. P; ECN 12-05-003C 10/30/2012
Installation
AVIS ! Éviter les nettoyants qui contiennent des solvants organiques, de l’alcool et de l’hydrocarbure. Rincer avec de
l’eau après le nettoyage.
Equipements nécessaires :
• Tuyauterie pour raccordement à l’orifice d’arrivee d’eau NPT de ½" de l’appareil
• Quincaillerie pour l’installation de l’enseigne
L'unité est pré-assemblée pour un montage droitier. Pour un montage gaucher, démonter l'unité et assembler les pièces tel
que montré dans l’illustration.
Étape 1 : Raccordement de la douche oculaire
La face supérieure des gicleurs doit se trouver à une hauteur maximum de 45" du sol.
1. Déterminez 1’emplacement de la douche oculaire au-dessus du lavabo et percez un trou de 7⁄8" dans le comptoir.
2. Fixez la douche oculaire sur le comptoir avec le écrou et le rondelle fournis (voir page 10).
Étape 2 : Raccordement de I’alimentation d’eau
1. Un boyau fileté flexible 12,8 mm (½") NPT (fourni par l'installateur) peut également être utilisé.
2. Installer l’enseigne de sécurité sur le mur ou le tuyau à l’aide de la quincaillerie (fourni par l’installateur).
3. Ouvrir les tuyaux d'approvisionnement en eau. Vérifier s'il y a des fuites et si le débit d'eau est adéquat.
Positionner
l'insert
directionnel
tel qu'indiqué.
Positionner le tuyau courbé
tel qu'indiqué.
Sceller les filets du tuyau
courbé, tel que requis.
S19-270C indiqué; S19-270E
ré-assemblé de la même façon.
Montage Gaucher

10
S19-270C, S19-270E Installation
10/30/2012 Bradley • 215-1326 Rev. P; ECN 12-05-003C
Assemblage des composantes et liste des pièces — S19-270C
P.O.Box 309, Menomonee Falls, WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O. BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
2
7
6
4
12
5
14
15
1
8
10
11
9
3
13
17 16
Piéce Réf. Qté Description
1 S05-092 1 Douche Oculaire
2 107-371 2 Cache-poussière ancré
3 113-1032 1 Tuyau Courbe (Plaque)
4 118-288 1 Robinet (Plaque)
5 125-135 1 Bague
6 125-120 1 Bague
7 S39-604 1 Dispositif de Mise en Marche
8 192-016 1 Insert, Directionnel (Plaque)
9 160-413 1 Vis de Reglage
Piéce Réf. Qté Description
10 125-001CS 1 Bague
11 132-047 1 Insert du Contrôle du Débit
12 125-032 1 Contrôle du Débit
13 150-203 1 Collet (Plaque)
14 142-002CB 1 Rondelle Inoxydable
15 110-115 1 Écrou Hexagonal
16 114-051 1 Enseigne de Sécurité
17 204-421 1 Etiquette d’inspection

11
Installation S19-270C, S19-270E
Bradley • 215-1326 Rev. P; ECN 12-05-003C 10/30/2012
Assemblage des composantes et liste des pièces — S19-270E
P.O.Box 309, Menomonee Falls, WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O. BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
2
7
6
4
12
5
14
1
8
10
11
9
3
13
1.1
Piéce Réf. Qté Description
1 S05-162 1 Eléments du guidon EFW
1.1 S05-158 1 Douche Oculaire/Faciale
2 S53-063 2 Cache-poussière ancré
3 113-1032 1 Tuyau Courbe (Plaque)
4 118-288 1 Robinet (Plaque)
5 125-135 1 Bague
6 125-120 1 Bague
7 S39-604 1 Dispositif de Mise en Marche
Piéce Réf. Qté Description
8 192-016 1 Insert, Directionnel (Plaque)
9 160-413 1 Vis de Reglage
10 150-203 1 Collet (Plaque)
11 142-002CB 1 Rondelle Inoxydable
12 110-115 1 Écrou Hexagonal
13 114-051 1 Enseigne de Sécurité
14 204-421 1 Etiquette d’inspection

12
S19-270C, S19-270E Installation
10/30/2012 Bradley • 215-1326 Rev. P; ECN 12-05-003C
IMPORTANTE
Lea en su totalidad este manual de instalación para garantizar una instalación adecuada.
Una vez que termine la instalación, entregue este manual al propietario o al Departamento
de Mantenimiento. Es responsabilidad de quien instale el equipo cumplir con los códigos
para desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas estén
incluídas antes de desechar cualquier material de embalaje. Si faltase alguna pieza, no
intentar instalar la unidad combinada Bradley hasta obtener las piezas faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar que
no haya fugas y que el flujo de agua sea adecuado. El suministro principal de agua a la
unidad debe estar siempre en posición “ON” (abierto). Se deben tomar medidas a fin de
evitar el corte no autorizado del suministro.
La norma ANSI Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los
equipos de emergencia con tuberías de Bradley requieren una presión de flujo mínima de
0,21 MPa (30 PSI). El líquido de limpieza debe estar tibio en conformidad con la norma ANSI
Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado. Se debe revisar este equipo anualmente para asegurarse de que
cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos
deben recibir capacitación sobre la ubicación y operación adecuada de los equipos de
emergencia en conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite www.bradleycorp.
com o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en “Información del producto” o en nuestro
sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
Los códigos locales pueden exigir la instalación de una válvula de prevención de contraflujo para completar la instalación
correcta. La conformidad con los códigos locales es de responsabilidad del instalador. La válvula se debe probar
anualmente para verificar que funcione de manera correcta. Las válvulas de prevención de contraflujo no se incluyen con
el accesorio y las puede proporcionar el contratista o las puede comprar en Bradley Corporation.

13
Installation S19-270C, S19-270E
Bradley • 215-1326 Rev. P; ECN 12-05-003C 10/30/2012
S19-270E
S19-270C
2¹⁄₈"
(54mm)
4"
(102mm)
5½"
(139mm)
Ø 2"
(51mm)
Ø 2"
(51mm)
2¹⁄₈"
(54mm)
3½"
(89mm)
12"
(305mm)
12"
(305mm)
3¹⁄₈"
(79mm)
29"–41"
(736mm–1041mm)
al suelo
1³⁄₈" (35mm)
máximo
27½"–39½"
(698mm–1002mm)
al suelo
1³⁄₈" (35mm)
máximo
Ø ⁷⁄₈"
(22mm)
Ø ⁷⁄₈"
(22mm)
Parte superior de la plataforma del lavabo
Parte superior de la plataforma del lavabo

14
S19-270C, S19-270E Installation
10/30/2012 Bradley • 215-1326 Rev. P; ECN 12-05-003C
Instalación
¡AVISO! Evite los limpiadores que contengan solventes orgánicos, alcoholes e hidrocarburos.
Enjuague con agua después de limpiar.
Materiales necesarios:
• Tubería para la entrada de ½" NPT de suministro de agua a la unidad
• Tornillería para montar el aviso de seguridad
La unidad viene preensamblada con el montaje de mano derecha. Si desea el montaje para persona zurda, se debe
desmontar la unidad y ensamblar las piezas de nuevo como se muestra en la ilustración.
Paso 1: Colocar el mecanismo para el lavado de los ojos
La parte superior de los cabezales detmecanismo del lavado de los ojos debe estar situada como maximo a 45" del suelo.
1. Seleccionar el emplazamiento deseado para el mecanismo de lavado de los ojos en el soporte del lavabo y perforar un
orificio de 7⁄8" de diametro.
2. Asegurar la unidad montada al soporte con la tuerca y rondana suministradas como se muestra en la pagina 15.
Paso 2: Conectar el suministro de agua
1. Se puede usar también una manguera flexible (provista por el instalador) con terminación de rosca de ½" (12,8 mm) NPT.
2. Instale el aviso de seguridad en la pared o en el tubo usando la tornillería (provista por el instalador).
3. Abra las líneas del suministro de agua. Revise si existen fugas y verifique si el flujo de agua es adecuado.
Coloque
el inserto
direccional como
se muestra.
S19-270C se muestra; S19-270E
se instala de la misma manera.
Montaje de Mano Izquierda
Coloque el tubo acodado y
el ensamblaje de la cabeza
como se muestra.
Selle nuevamente
lasterminaciones de rosca
del tubo acodado según se
requiera.

15
Installation S19-270C, S19-270E
Bradley • 215-1326 Rev. P; ECN 12-05-003C 10/30/2012
Armado de los componentes y lista de piezas — S19-270C
P.O.Box 309, Menomonee Falls, WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O. BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
2
7
6
4
12
5
14
15
1
8
10
11
9
3
13
17 16
Art. Pieza N° Cant. Descripción
1 S05-092 1 Lavador de Ojos
2 107-371 2 Cubierta contra el polvo
3 113-1032 1 Tubo Acodado (Niquelado)
4 118-288 1 Cuerpo de Válvula (Niquelado)
5 125-135 1 Arosello
6 125-120 1 Arosello
7 S39-604 1 Actuador de la Válvula
8 192-016 1 Inserto Direccional (Niquelado)
9 160-413 1 Tornillo Prisionero
Art. Pieza N° Cant. Descripción
10 125-001CS 1 Arosello
11 132-047 1 Inserto del Control de Flujo
12 125-032 1 Dispositivo de Control de Flujo
13 150-203 1 Aro de Terminado (Niquelado)
14 142-002CB 1 Arandela de Acero Inoxidable
15 110-115 1 Tuerca Hexagonal
16 114-051 1 Aviso de Seguridad
17 204-421 1 Etiqueta de inspeccion

16
S19-270C, S19-270E Installation
10/30/2012 Bradley • 215-1326 Rev. P; ECN 12-05-003C
Armado de los componentes y lista de piezas — S19-270E
P.O.Box 309, Menomonee Falls, WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O. BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX:[phone])
http://www.bradleycorp.com
114-051
2
7
6
4
12
5
14
1
8
10
11
9
3
13
1.1
Art. Pieza N° Cant. Descripción
1 S05-162 1 Conjunto de horquilla EFW
1.1 S05-158 1 Lavador de Ojos/Rostro
2 S53-063 2 Cubierta contra el polvo
3 113-1032 1 Tubo Acodado (Niquelado)
4 118-288 1 Cuerpo de Válvula (Niquelado)
5 125-135 1 Arosello
6 125-120 1 Arosello
7 S39-604 1 Actuador de la Válvula
Art. Pieza N° Cant. Descripción
8 192-016 1 Insert, Directionnel (Plaque)
9 160-413 1 Tornillo Prisionero
10 150-203 1 Aro de Terminado (Niquelado)
11 142-002CB 1 Arandela de Acero Inoxidable
12 110-115 1 Tuerca Hexagonal
13 114-051 1 Aviso de Seguridad
14 204-421 1 Etiqueta de inspeccion
