Braun WelchAllyn ThermoScan PRO 4000 User manual

ThermoScan
PRO 4000
Type 6021
Pro 4000 Vorserie KURTZ DESIGN 12.01.03
1-800-327-7226
Type: 6021
I / O
mem
6021220_Pro4000_Titel Seite 1 Montag, 14. Februar 2005 11:57 11

Welch Allyn Customer Service:
UK 0207 365 6780, Fax [phone]
Deutschland 07477-9271-0, Fax [phone]
For all other European countries please call
++353 46 906 7790 for service in English
Deutsch 4, 12
English 13, 21
Français 22, 30
Español 31, 39
Português 40, 48
Italiano 49, 57
Internet:
www.welchallyn.com
Manufactured by:
Braun GmbH
Frankfurter Str. 145
D-61476 Kronberg / Germany
6-021-220/00/III-05/M
D/GB/F/E/P/I
Printed in Germany
6021220_Pro4000_S2 Seite 1 Dienstag, 15. März 2005 4:04 16

10
7
8
b
a
9
1-800-327-7226
Type: 6021
6
5
4
2
1
3
I / O
mem
start
start
E
x
a
c
T
e
m
p
x
a
c
T
e
m
p
6021220_Pro4000_S3 Seite 1 Montag, 14. Februar 2005 12:10 12

4
Deutsch Das Braun ThermoScan wurde entsprechend hoher Präzisions- und
Sicherheitsanforderungen für die Messung der menschlichen Kör-
pertemperatur im Ohr entwickelt. Durch seine Form kann das Thermo-
meter nur so weit in das Ohr eingeführt werden, dass Verletzungen des
Trommelfells vermieden werden.
Wie bei jedem Thermometer ist die richtige Messtechnik eine
wesentliche Voraussetzung für genaue Messergebnisse. Bitte
lesen Sie vor der Benutzung die Gebrauchsanweisung sorgfältig
durch.
Wichtig
• Das Gerät sollte weder extremen Temperaturen (unter –20 °C / –4 °F
oder über 50 °C / 122 °F) noch zu hoher Luftfeuchtigkeit (über 95 %
relative Luftfeuchtigkeit) ausgesetzt werden.
• Um die Genauigkeit der Messergebinsse sicherzustellen, muss
die Messlinse immer sauber, trocken und unbeschädigt sein.
Zum Schutz der Messlinse sollte das Thermometer beim Transport
oder Nichtgebrauch stets im Schutzgehäuse aufbewahrt werden.
• Dieses Thermometer darf nur mit original Braun ThermoScan
Schutzkappen benutzt werden (PC 20).
• Verwenden Sie für jede Messung eine neue, saubere Schutzkappe,
um ungenaue Messwerte zu vermeiden.
Wie funktioniert das Braun ThermoScan?
Das Braun ThermoScan misst die Infrarot-Wärme, die vom Trommelfell
und dem umliegenden Gewebe abgegeben wird. Um große Tempe-
raturunterschiede zu vermeiden, wird die Messspitze auf eine Tem-
peratur erwärmt, die nahe der des menschlichen Körpers liegt. Wenn
das Braun ThermoScan im Ohrkanal platziert wird, überwacht es fort-
laufend die Infrarotstrahlung, bis eine Temperaturübereinstimmung
festgestellt und eine genaue Messung durchgeführt werden kann.
Warum im Ohr Temperatur messen?
Klinische Studien haben gezeigt, dass sich das Ohr zur Temperatur-
messung besonders gut eignet, weil die dort gemessene Temperatur
die «Körperkerntemperatur» widerspiegelt. Die Körpertemperatur wird
durch den Hypothalamus reguliert, der von derselben Blutzufuhr ver-
sorgt wird wie das Trommelfell. Demzufolge können Veränderungen
der «Körperkerntemperatur» schneller am Trommelfell erfasst werden,
als an anderen Körperstellen wie z. B. Rektum, Mund oder unter dem
Arm.
Vorteile der Temperaturmessung im Ohr gegenüber herkömmlichen
Messmethoden:
• Axillar gemessene Temperaturen geben Aufschluss über die
Hauttemperatur, die nicht unbedingt der Körperkerntemperatur
entspricht.
6021220_Pro4000_S4-76 Seite 4 Dienstag, 15. März 2005 3:03 15

5
• Rektal gemessene Temperaturen können nur zeitverzögert Verän-
derungen der Körperkerntemperatur anzeigen, insbesondere wenn
es sich um rasche Temperaturveränderungen handelt.
• Oral gemessene Temperaturen werden durch Trinken, Essen,
schnelles Atmen beeinflusst und hängen wesentlich von der rich-
tigen Positionierung des Thermometers im Mund ab.

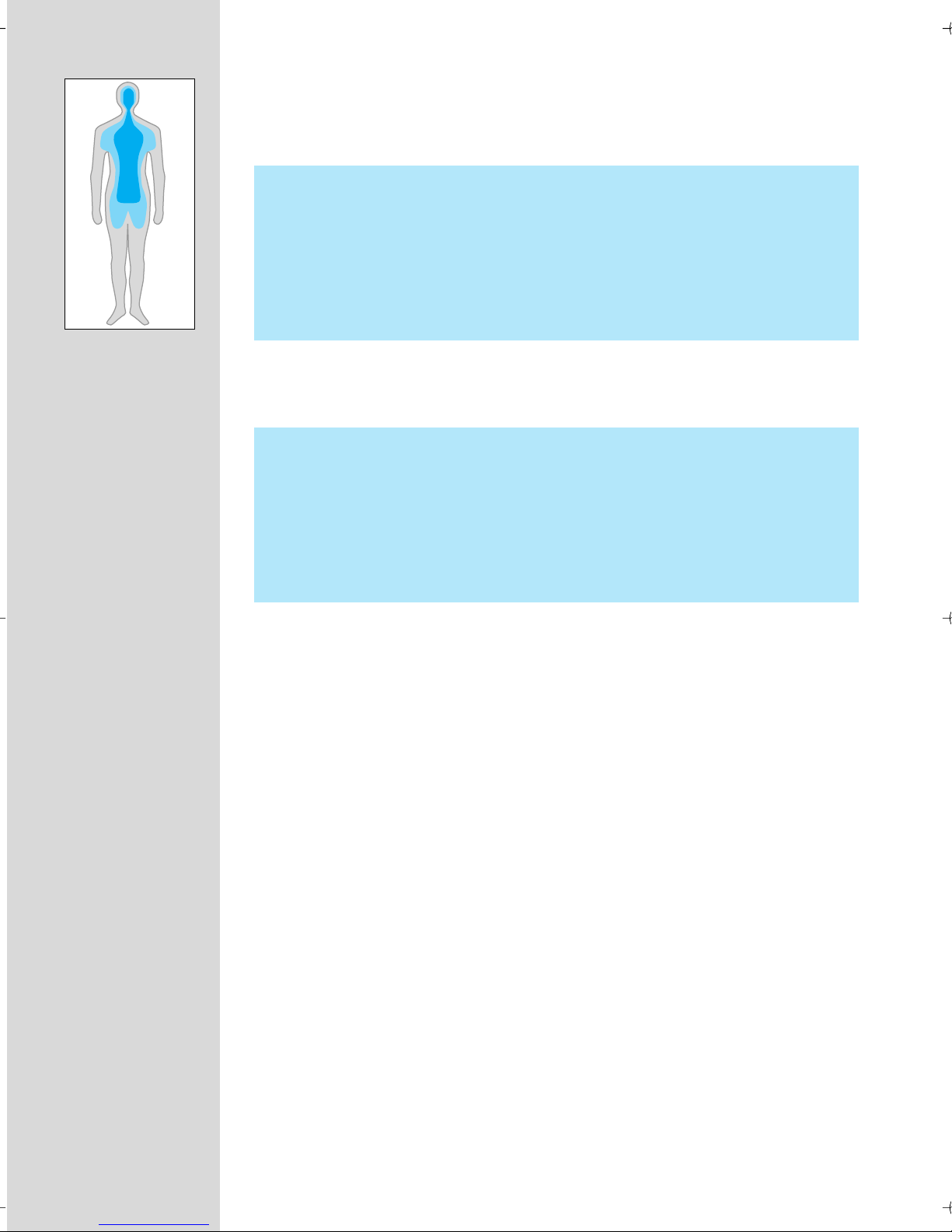

Körpertemperatur
Die normale Körpertemperatur bewegt sich innerhalb eines bestimm-
ten Bereiches. Wie die nachfolgende Tabelle zeigt, variiert der Normal-
bereich je nach Messmethode. Daher können Messergebnisse ver-
schiedener Messstellen, selbst wenn die Messungen zeitgleich vor-
genommen wurden, auch nicht unmittelbar miteinander verglichen
werden.
• Die Normaltemperatur eines Menschen nimmt auch mit dem Alter
ab. Die folgende Tabelle zeigt die ThermoScan Normalbereiche
nach Altersgruppen:
Der Normalbereich kann von Person zu Person schwanken und
unterliegt vielen Einflussgrößen wie z. B. Tageszeit, Aktivitätsgrad,
Medikamenteneinnahme und Geschlecht.
1. Chamberlain, J.M., Terndrup, T.E., New Light on Ear Thermometer Readings,
Contemporary Pediatrics, March 1994.
2. Chamberlain, J.M., et al., Determination of Normal Ear Temperature with an Infrared
Emission Detection Thermometer, Annals of Emergency Medicine, January 1995.
Normale Temperaturbereiche nach Messstelle:
Axillar1: 34,7 – 37,3 °C 94,5 – 99,1 °F
Oral1: 35,5 – 37,5 °C 95,9 – 99,5 °F
Rektal1: 36,6 – 38,0 °C 97,9 – 100,4 °F
ThermoScan2: 35,8 – 38,0 °C 96,4 – 100,4 °F
ThermoScan Normalbereiche nach Altersgruppen:
0 – 2 Jahre 36,4 – 38,0 °C 97,5 – 100,4 °F
3 – 10 Jahre 36,1 – 37,8 °C 97,0 – 100,0 °F
11 – 65 Jahre 35,9 – 37,6 °C 96,6 – 99,7 °F
> 65 Jahre 35,8 – 37,5 °C 96,4 – 99,5 °F
6021220_Pro4000_S4-76 Seite 5 Dienstag, 15. März 2005 3:03 15

6
Gerätebeschreibung
1. Schutzkappe
2. Messspitze
3. Schutzkappen-Fühler/Automatik «on»
4. Schutzkappen-Abwurf-Taste
5. LCD-Anzeige
6. «I/O»-Taste (Einschalt-/Speicherfunktion)
7. «ExacTemp»-Licht
8. Start-Taste
9. Batteriefach-Abdeckung
10. Schutzetui

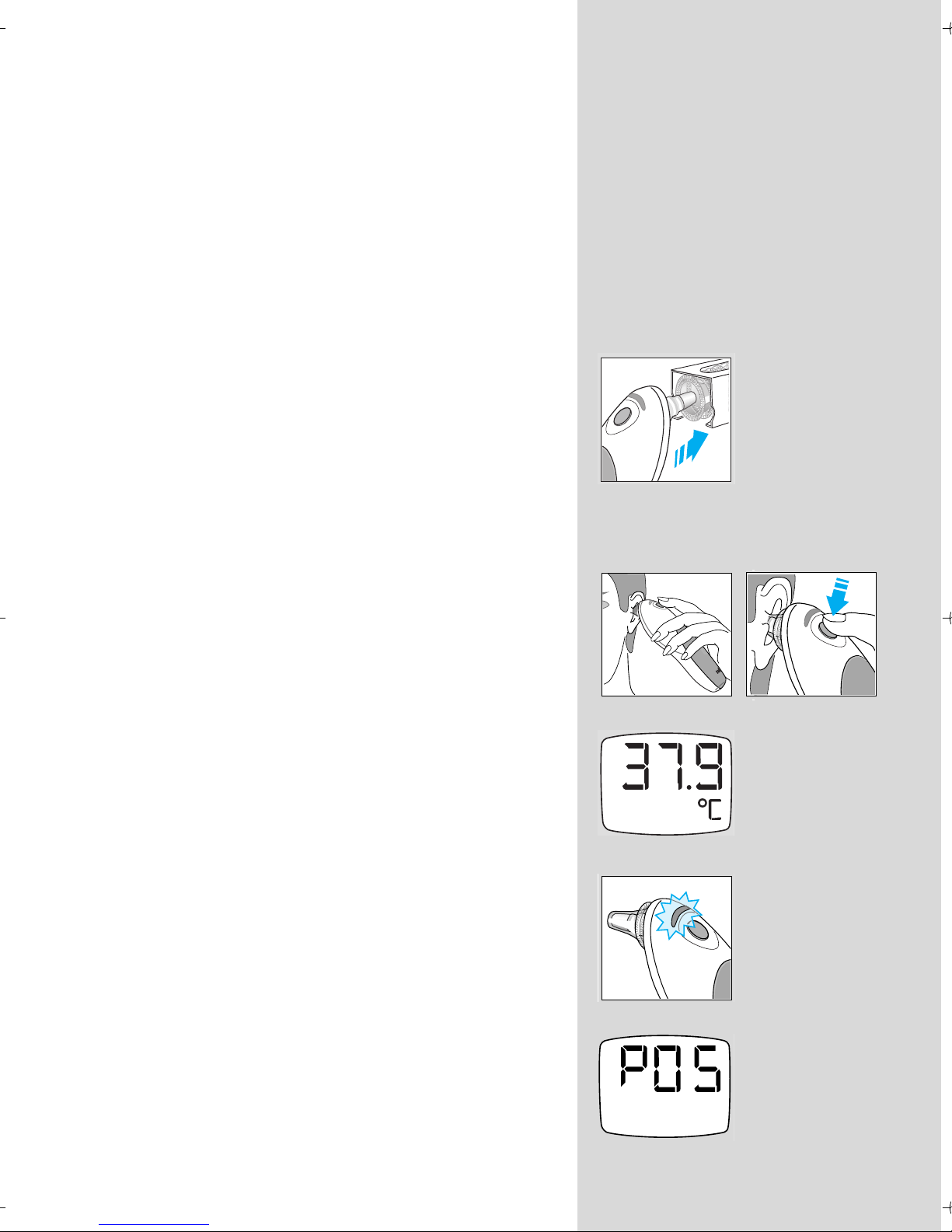

So verwenden Sie Ihr Braun
ThermoScan Thermometer
1.
Um genaue Messergebnisse zu erhalten, verwenden
Sie für jede Messung eine neue, saubere Schutzkappe.
2.
Sobald die Schutzkappe aufgesetzt wurde, schaltet
sich das Thermometer automatisch ein. Warten Sie
auf das Bereitschaftssignal.
3.
Setzen Sie den Messkopf so weit wie möglich in den
Gehörgang ein und drücken Sie die Start-Taste (8).
Wurde der Messkopf für die Dauer der gesamten
Messung korrekt im Gehörgang platziert, bestätigt
ein langer Signalton das Ende der Messung. Sie
können sicher sein, Ihre Temperatur präzise gemes-
sen zu haben. Das Ergebnis erscheint auf der
Anzeige (5).
Zur Messung bei einer anderen Person hilft das
«ExacTemp»-Licht (7). Das Licht blinkt, wenn der
Messkopf während des Messvorgangs richtig po-
sitioniert ist und leuchtet dauerhaft auf, wenn eine
korrekte Messung stattgefunden hat.
4.
Wurde der Messkopf nicht richtig im Gehörgang
positioniert bzw. während des Messvorgangs
bewegt, ertönt eine Folge von kurzen Signal-
tönen, das «ExacTemp»-Licht erlischt und auf der

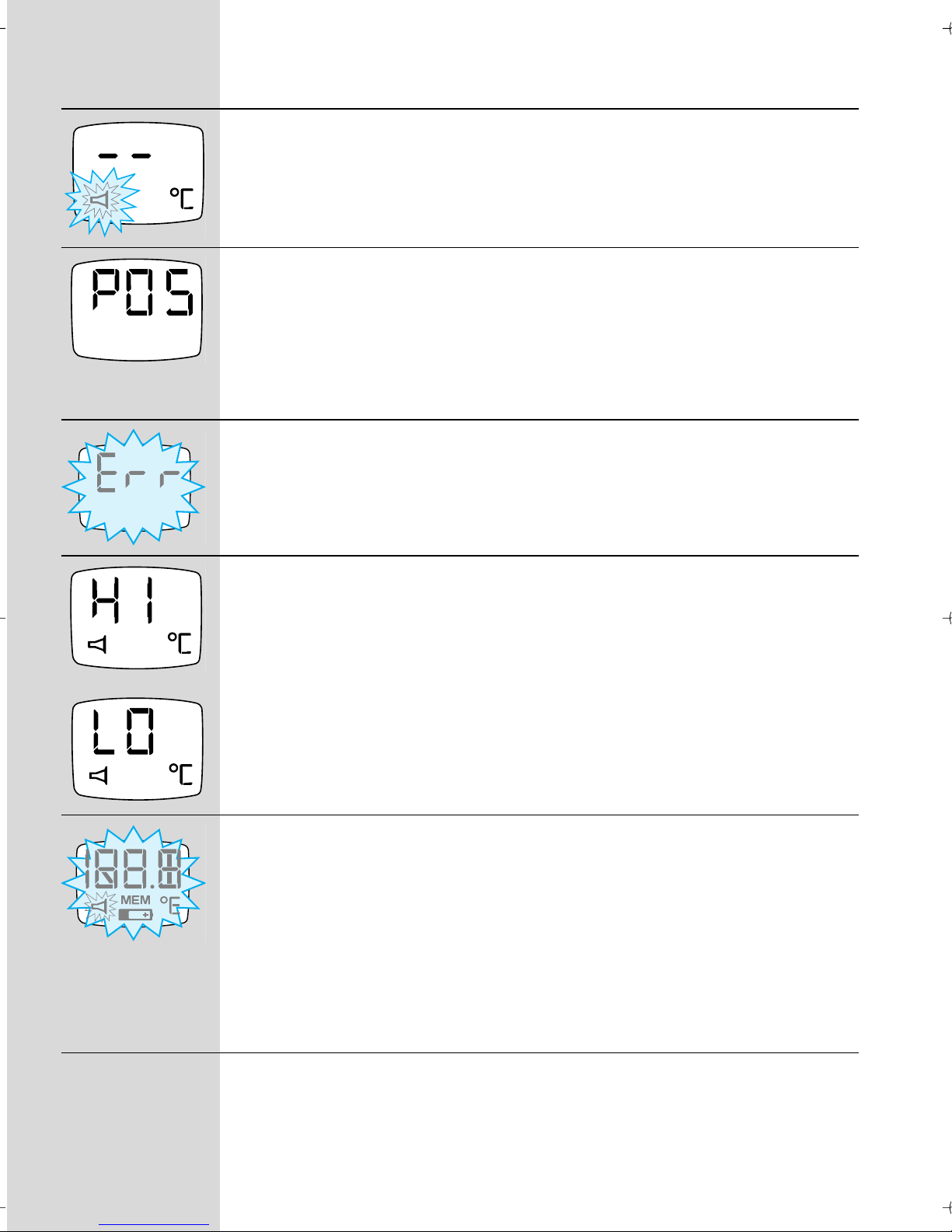

Anzeige erscheint eine Fehlermeldung («POS» =
Positionierungsfehler).
start
ThermoScan
E
x
a
c
T
e
n
start
6021220_Pro4000_S4-76 Seite 6 Dienstag, 15. März 2005 3:03 15

7

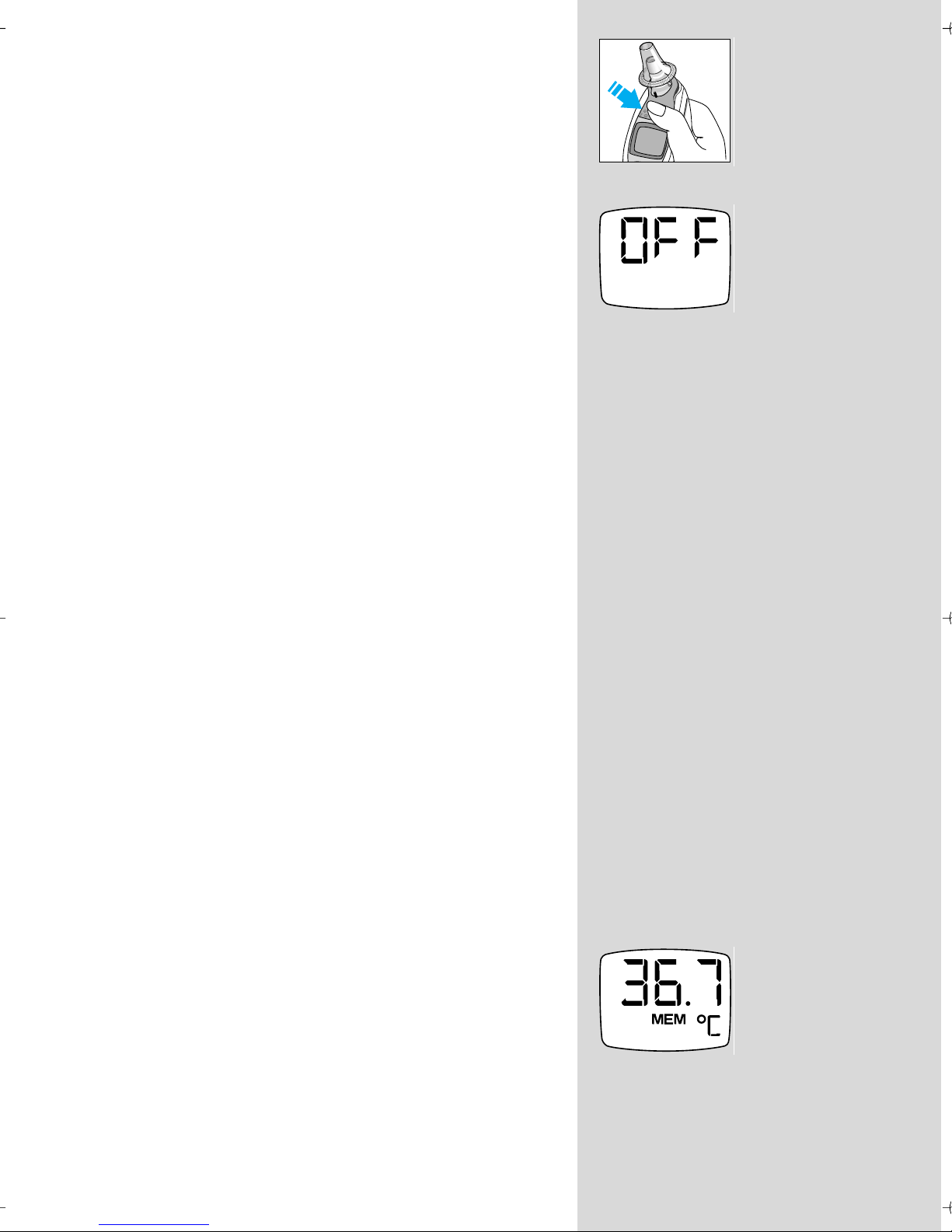

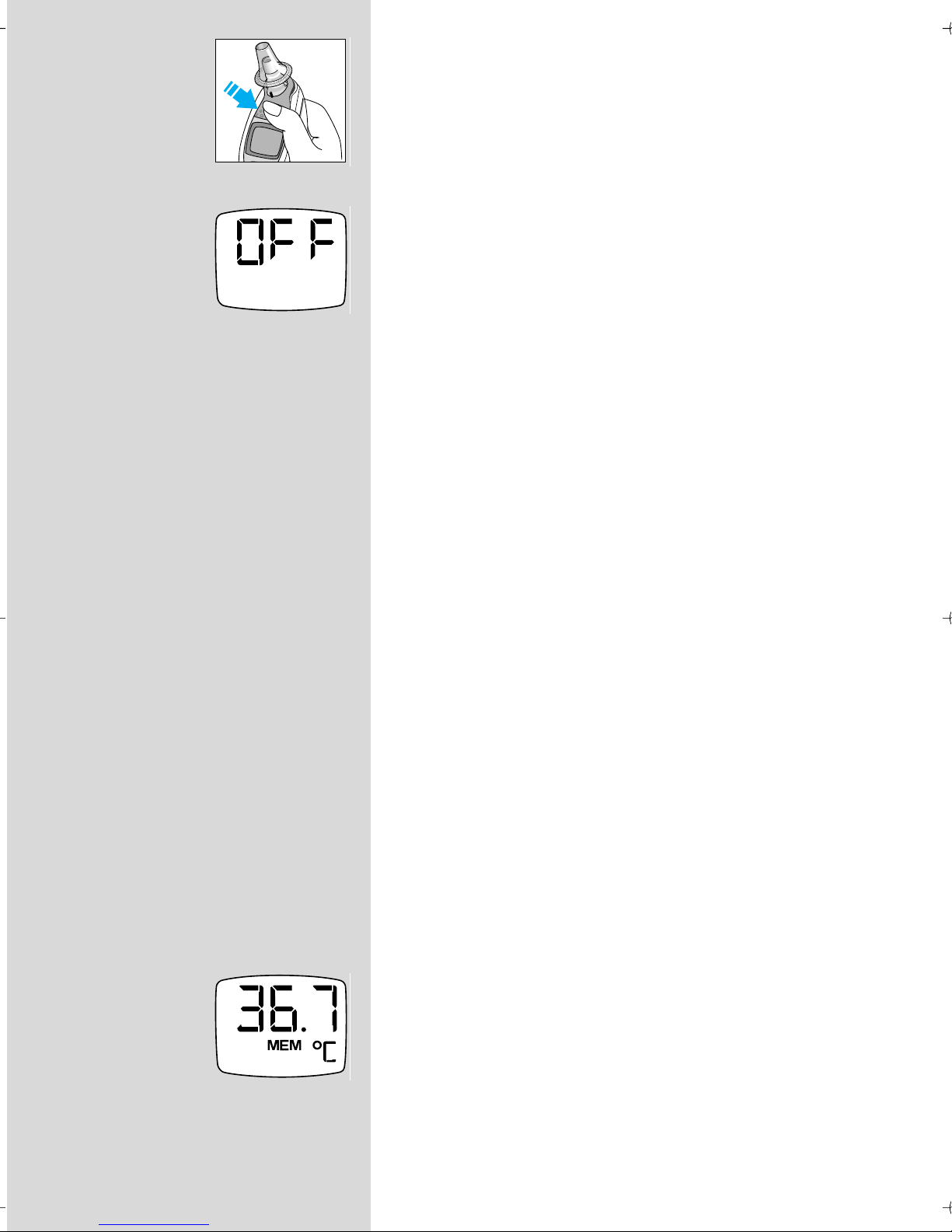

5.
Bei der nächsten Messung werfen Sie zuvor die ge-
brauchte Schutzkappe ab (Abwurftaste (4) drücken)
und setzen eine neue, saubere Schutzkappe auf.
Warten Sie auf das Bereitschaftssignal. Setzen Sie
den Messkopf so weit wie möglich in den Gehörgang
ein und drücken Sie die Start-Taste.
Das Braun ThermoScan Thermometer schaltet sich
automatisch nach 60 Sekunden ohne Benutzung
ab. Es kann auch abgeschaltet werden, wenn die
«I/O»-Taste mindestens 3 Sekunden gedrückt wird.
Auf dem Display erscheint kurz blinkend «OFF» und
leuchtet nach Loslassen der Taste permanent auf.
Nützliche Hinweise für die Temperatur-
messung
• Es kann vorkommen, dass die im rechten Ohr ge-
messene Temperatur von der im linken gering-
fügig abweicht. Daher sollte bei wiederholten
Messungen immer im selben Ohr gemessen
werden.
• Das Ohr darf z. B. nicht durch eine größere An-
sammlung von Ohrenschmalz verstopft sein.
• Äußere Faktoren können die Temperaturmessung
im Ohr beeinflussen, besonders:
– wenn man längere Zeit auf dem Ohr gelegen hat,
– wenn das Ohr bedeckt war,
– wenn man extrem hohen oder niedrigen
Temperaturen ausgesetzt war,
– wenn man gebadet hat oder schwimmen war.
In diesen Fällen empfehlen wir, ca. 20 Minuten bis
zur Temperaturmessung zu warten.
• Hörhilfen oder Hörgeräte müssen ca. 20 Minuten
vor der Messung herausgenommen werden.
• Wenn in einem Ohr Ohrentropfen verabreicht
wurden, sollte eine Messung im anderen Ohr
durchgeführt werden.
Speicherfunktion
ThermoScan speichert die zuletzt gemessene Tem-
peratur, bevor sich das Thermometer ausschaltet; sie
wird automatisch angezeigt, wenn es wieder einge-
schaltet wird. Auf der Anzeige erscheint «MEM».
Für ein längeres Anzeigen der gespeicherten Mess-
ergebnisse ist das Thermometer einzuschalten und
die «I/O»-Taste mindestens 1 Sekunde gedrückt zu
halten. Der Speichermodus wird automatisch ver-
lassen, wenn die «I/O»-Taste wieder mindestens
1 Sekunde lang gedrückt wird.
6021220_Pro4000_S4-76 Seite 7 Dienstag, 15. März 2005 3:03 15

8

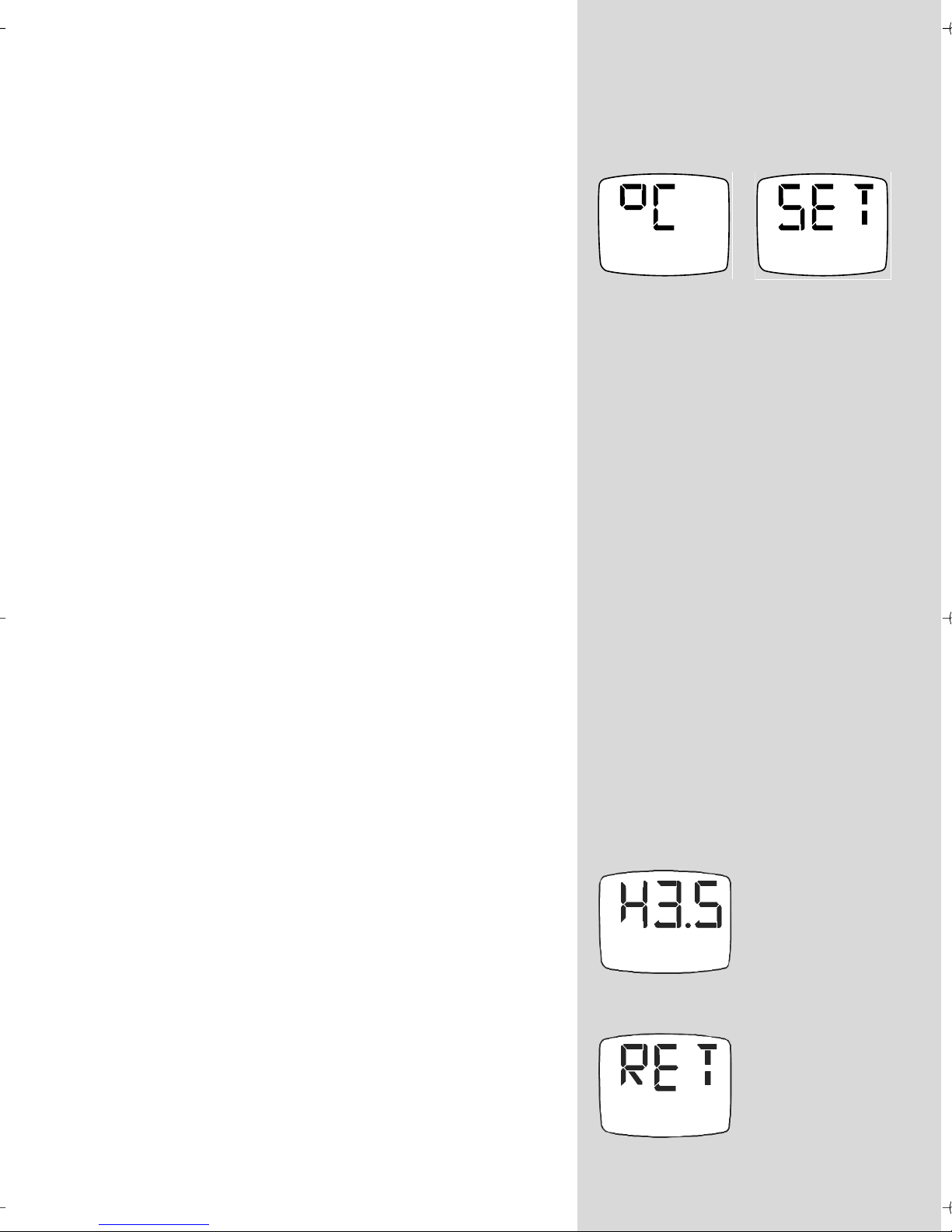

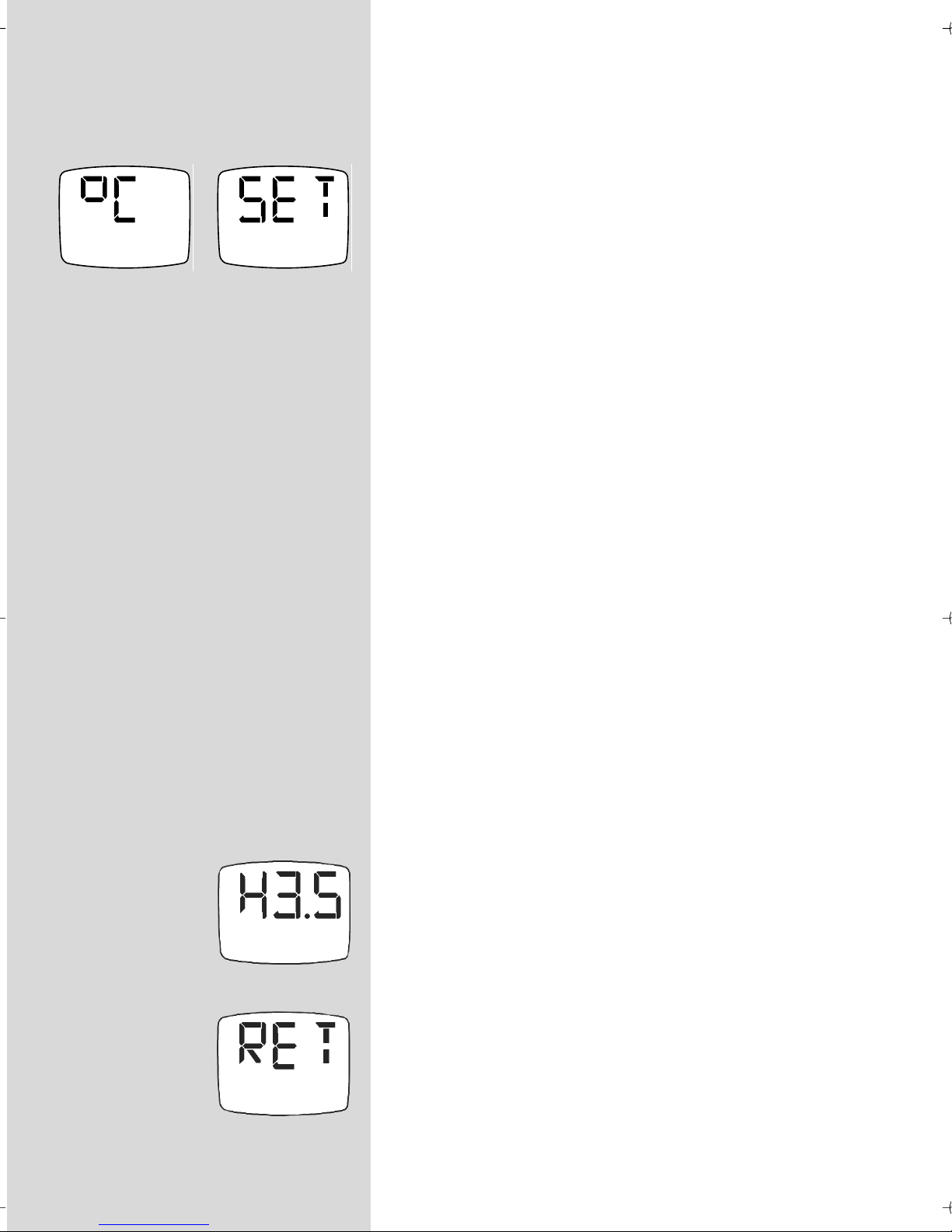

Umschalten der Messskala
Ihr Braun ThermoScan ist bei der Auslieferung auf
Celsius eingestellt. Möchten Sie zu Fahrenheit (°F)
wechseln, gehen Sie wie folgt vor:
Stellen Sie sicher, dass das Thermometer ausge-
schaltet ist. Drücken und halten Sie die «I/O»-Taste.
Nach ca. 3 Sekunden wird diese Abfolge angezeigt:
«°C» / «SET» / «°F» / «SET» ...
Lassen Sie die «I/O»-Taste los, wenn auf der Anzeige
«°F» erscheint. Ein kurzer Signalton bestätigt die
neue Einstellung; anschließend schaltet sich das
Thermometer automatisch ab. Beim nächsten Ein-
schalten werden die Temperaturen in Fahrenheit
angezeigt, bis der oben beschriebene Vorgang
wiederholt wird.
Basis-Station für Lagerung und Laden,
mit Diebstahlsicherung (optional)
Ergänzend ist für Ihr Braun Pro 4000 eine Basis-
Station verfügbar. Für nähere Information wenden
Sie sich bitte an den Welch Allyn Kundendienst
(siehe Seite 2). Die Basis Station, die das Thermo-
meter automatisch auflädt (nur wenn der dazuge-
hörige Akku-Pack verwendet wird) verfügt über eine
elektronische, individuell einstellbare Diebstahlsiche-
rung. Sie dient auch als praktische Aufbewahrungs-
möglichkeit (kann an die Wand montiert werden).
Die Diebstahlsicherung verlangt, dass das Thermo-
meter innerhalb der gewählten Zeitspanne zur Basis
Station zurückgebracht wird. Andernfalls wird seine
Funktion gesperrt.
Bei Auslieferung ist die Diebstahlsicherung noch
nicht aktiviert.
Wenn die Diebstahlsicherung aktiviert ist und das
Thermometer nicht gerade zum Messen verwendet
wird (Stand-by-Betrieb), zeigt es die verbleibende
Zeit an, bevor es gesperrt wird.
Wie die Diebstahlsicherung einzuschalten ist,
entnehmen Sie bitte der Gebrauchsanweisung der
Basis-Station.
Wenn auf der LCD Anzeige «RET» erscheint (ohne
Batterie-Symbol) ist die Einsatz-Zeit abgelaufen und
das Thermometer muss zur Basis Station zurück-
gebracht und dort entsperrt werden.
Wenn die Diebstahlsicherung nicht aktiviert ist,
erscheint «OFF» auf der LCD-Anzeige, solange das
Thermometer sich im Stand-by-Betrieb befindet.
... ...
6021220_Pro4000_S4-76 Seite 8 Dienstag, 15. März 2005 3:03 15

9

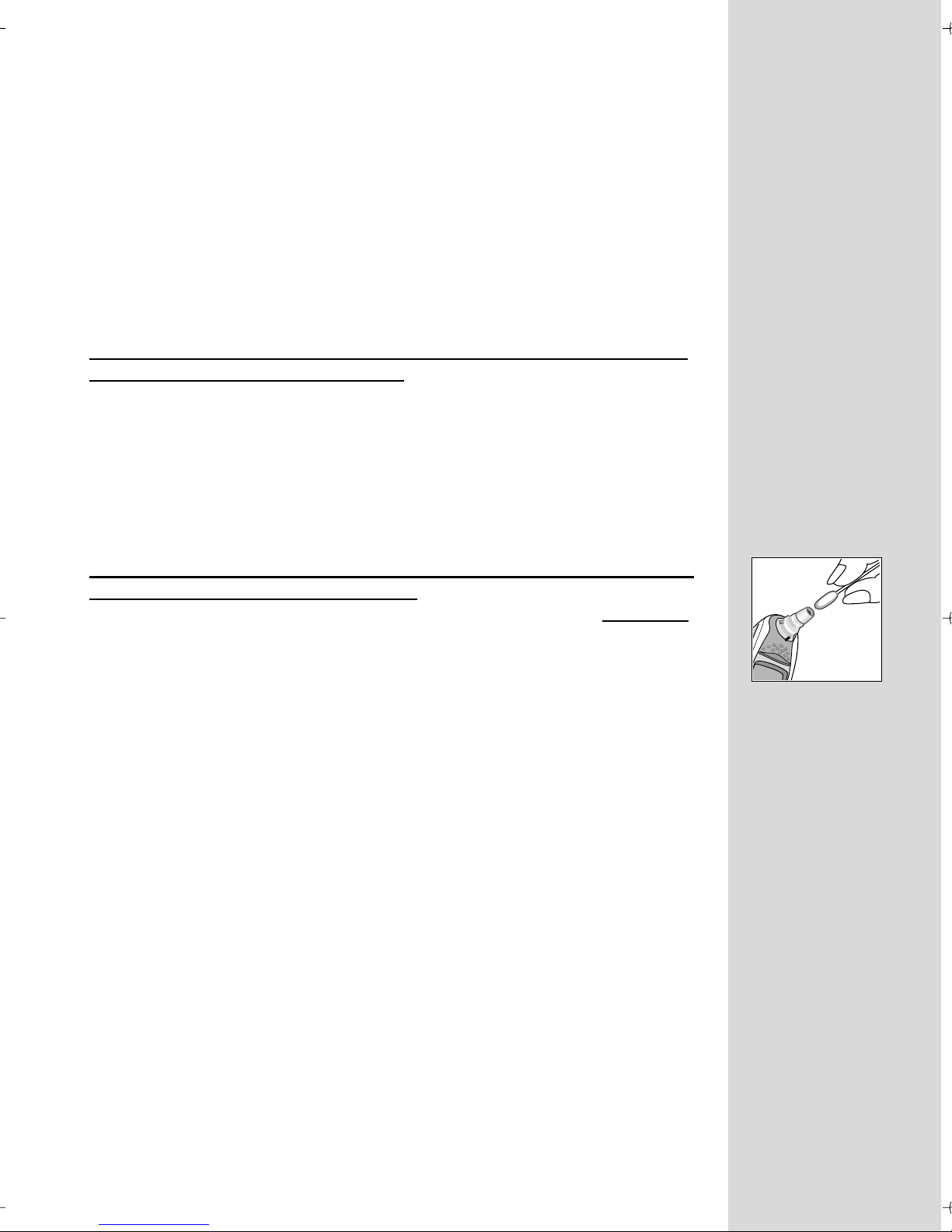

Pflege und Reinigung
Braun ThermoScan Schutzkappen sind für den einmaligen Gebrauch
bestimmt. Verwenden Sie für jede Messung eine neue, saubere
Schutzkappe, um genaue Messergebnisse zu erhalten.
Beschädigte oder verschmutze Schutzkappen können zu ungenauen
Messergebnissen führen. Außerdem kann die Genauigkeit der Mes-
sungen auch durch eine beschädigte oder verschmutzte Messlinse
beeinträchtigt werden.
Messlinse
Um ein hohes Maß an Genauigkeit zu gewährleisten, muss die Mess-
linse sauber, trocken und intakt sein. Fingerabdrücke, Ohrenschmalz,
Staub und andere Verunreinigungen verringern die Durchlässigkeit der
Linse und führen zu niedrigeren Messwerten. Wird das Thermometer
einmal versehentlich ohne Schutzkappe ins Ohr gehalten, muss die
Linse sofort gereinigt werden.
Außerdem darf die Linse oder der Bereich der Messspitze weder
modifiziert noch verstellt werden. Jegliche Manipulation beeinträchtigt
die Kalibrierung und damit die Genauigkeit des Thermometers.

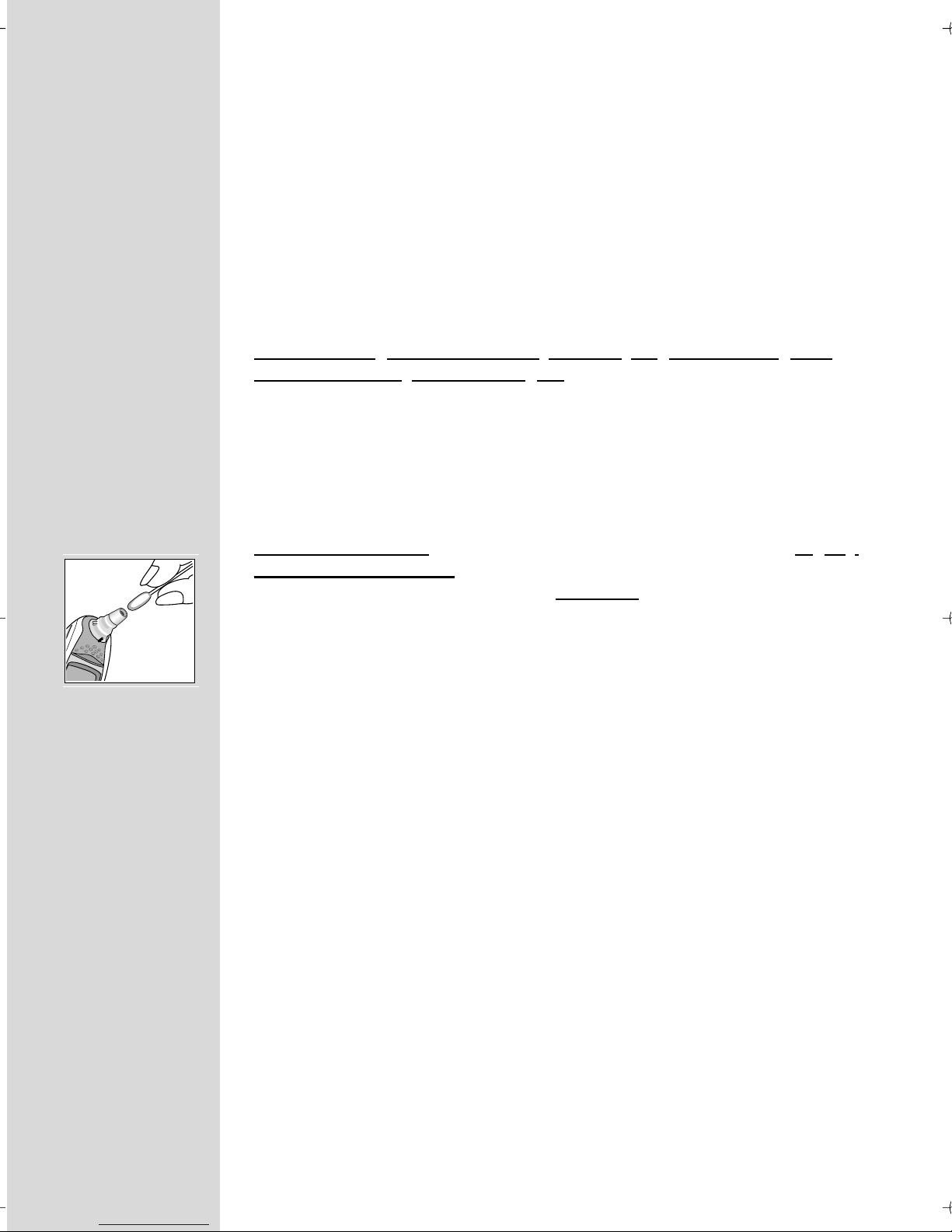

Zum Reinigen die Oberfläche der Linse vorsichtig mit einem in Alkohol
getränkten Wattestäbchen abwischen und sofort mit einem neuen
Wattestäbchen trocken wischen. Nach dem Reinigen noch 5 Minuten
nachtrocknen lassen, bevor wieder Messungen vorgenommen werden.
Die Messlinse muss sauber und trocken sein. Außer bei der Reinigung
sollte die Linse nicht berührt werden. Sollte die Messlinse beschädigt
sein, wenden Sie sich bitte an den Welch Allyn Kundendienst.
Hinweis: Verwenden Sie zur Reinigung der Messlinse ausschließlich
Alkohol.
Thermometer
Zur Reinigung des Thermometer-Displays und des Gehäuses ein
weiches, mit Alkohol getränktes Tuch verwenden. Keine aggressiven
Reinigungsmittel verwenden. Das Gerät weder in Wasser noch in
andere Flüssigkeiten tauchen.
Gerät und Schutzkappe an einem trockenen, staubfreien Ort
aufbewahren und vor direkter Sonneneinstrahlung schützen. Die
Temperatur am Aufbewahrungsort sollte einigermaßen konstant im
Bereich zwischen 10 °C und 40 °C (50 °F und 104 °F) liegen.
6021220_Pro4000_S4-76 Seite 9 Dienstag, 15. März 2005 3:03 15

10
Fehlerbehebung
Fehlermeldung Situation Lösung
Keine Schutzkappe aufgesetzt. Neue, saubere Schutzkappe
aufsetzen.
(blinkend)
Der Infrarotmonitor kann keine
Temperaturübereinstimmung fin-
den und lässt keine Messung zu.
POS = Positionierungsfehler
Löschen der Anzeige durch
einmaliges Drücken der
«I/O»-Taste.
Beachten Sie, dass die Mess-
spitze korrekt positioniert ist und
nicht bewegt wird.
Die Raumtemperatur liegt
außerhalb der zugelassenen
Betriebstemperatur (10 – 40 °C
bzw. 50 – 104 °F) oder ist
unbeständig.
Bewahren Sie das Thermometer
für 30 Minuten in einem Raum auf,
in dem die Temperatur zwischen
10 – 40 °C bzw. 50 – 104 °F liegt.
Gemessene Temperatur liegt
nicht innerhalb des Bereiches der
menschlichen Körpertemperatur
(34 – 42,2 °C bzw. 93,2 – 108 °F).
HI = zu hoch
LO = zu niedrig
Sicherstellen, dass eine neue,
saubere Schutzkappe aufgesetzt
und das Thermometer richtig im
Ohr positioniert wird. Dann erneut
messen.
Systemfehler
Falls der Fehler nicht behoben ist,
Falls diese Maßnahmen erfolglos
bleiben,
Warten, bis sich das Gerät nach
1 Minute ausschaltet und dann
wieder einschalten.
... Batterien herausnehmen und
wieder neu einsetzen.
... muss das Gerät an den
Welch Allyn Kundendienst
geschickt werden.
6021220_Pro4000_S4-76 Seite 10 Dienstag, 15. März 2005 3:03 15

11
Neue Batterien einsetzen
Das Thermometer ist mit zwei 1,5 Volt Batterien AA (LR 6) ausgestattet.
Um eine optimale Leistung zu erzielen, empfehlen wir Duracell®
Alkaline Batterien. Setzen Sie neue Batterien ein, wenn das Batterie-
symbol auf der Anzeige erscheint.
Öffnen Sie das Batteriefach. Entfernen Sie die Batterien und ersetzen
diese durch neue Batterien. Stellen Sie dabei sicher, dass die Pole
auch korrekt ausgerichtet sind. Schieben Sie den Deckel wieder auf
das Batteriefach, bis er einrastet.
Verbrauchte Batterien gehören nicht in den Hausmüll. Geben
Sie diese bitte bei entsprechenden Sammelstellen bzw. im
Handel ab.
Kalibrierung
Das Thermometer wird werkseitig kalibriert. Wird das Instrument
gemäß dieser Gebrauchsanweisung benutzt, ist kein Nachkalibrieren
notwendig. Falls Sie Zweifel an der Messgenauigkeit haben, wenden
Sie sich bitte an Ihr Welch Allyn Service Center.
Das Herstellungsdatum wird durch die LOT Nummer im Batteriefach
angezeigt. Die erste Zahl nach LOT stellt die letzte Ziffer des Herstel-
lungsjahres dar.
Die nächsten 3 Ziffern ergeben den Tag im Herstellungsjahr.
Beispiel: LOT 0116 xx xx – dieses Produkt wurde am 116. Tag des
Jahres 2000 produziert.
1
2
ThermoScan
Fehlerbehebung
Fehlermeldung Situation Lösung
Batterie ist schwach, korrekte
Messungen können jedoch noch
durchgeführt werden.
Neue Batterien einlegen.
Batterie ist zu schwach, um
korrekte Messungen durchführen
zu können.
Neue Batterien einlegen.
Haben Sie weitere Fragen? Rufen Sie den Welch Allyn
Kundendienst an (siehe Seite 2).
6021220_Pro4000_S4-76 Seite 11 Dienstag, 15. März 2005 3:03 15

12
Technische Daten
Angezeigter Temperaturbereich: 20 bis 42,2 °C (68 bis 108 °F)
Betriebsbereitschaft bei Umgebungstemperatur: 10 bis 40 °C (50 bis 104 °F)
Auflösung der LCD-Anzeige: 0,1 °C oder °F
Genauigkeit im angezeigten Temperaturbereich: ± 0,2 °C (35,5–42 °C) (95,9–107,6 °F)
± 0,3 °C (außerhalb des o.g.
Temperaturbereichs)
Klinische Wiederholgenauigkeit: ± 0,14 °C (± 0,26 °F)
Lebensdauer neuer Batterien: 1/2 Jahre / 1000 Messungen
Anwendungsteil des Typs BF.
Änderungen vorbehalten.
Dieses Gerät entspricht folgenden Normen:
DIN EN 60601-1: 3/96 «Medizinische elektrische Geräte» –
Teil 1: Allgemeine Festlegungen für die Sicherheit
DIN EN 12470-5: 2003 «Medizinische Thermometer» –
Teil 5: Anforderungen an Infrarot-Ohrthermometer (mit Maximumvorrichtung)
Dieses Gerät entspricht den Bestimmungen der EG-Richtlinie 93/42/EEC (Richtlinie
für medizinische Geräte).
Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden
Rückgabe- und Sammelsystemen zu.
Garantie
Als Hersteller übernehmen wir für dieses Gerät – nach Wahl des Käufers zusätzlich zu den
gesetzlichen Gewährleistungsansprüchen gegen den Verkäufer – eine Garantie von 3 Jahren ab
Kaufdatum. Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder
Austausch des Gerätes unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern
beruhen. Die Garantie kann in allen Ländern in Anspruch genommen werden, in denen dieses
Braun Gerät von uns autorisiert verkauft wird.
Von der Garantie sind ausgenommen: Schäden durch unsachgemäßen Gebrauch, normaler
Verschleiß und Verbrauch sowie Mängel, die den Wert oder die Gebrauchstauglichkeit des
Gerätes nur unerheblich beeinflussen. Bei Eingriffen durch nicht von uns autorisierte Braun
Kundendienstpartner sowie bei Verwendung anderer als Original Braun Ersatzteile erlischt die
Garantie.
Im Garantiefall senden Sie das Gerät mit Kaufbeleg bitte an einen autorisierten Servicehändler
oder an den Welch Allyn Kundendienst (siehe Seite 2).
0297
6021220_Pro4000_S4-76 Seite 12 Dienstag, 15. März 2005 3:03 15

13
The Braun ThermoScan thermometer has been carefully developed for
accurate, safe and fast human body temperature measurements in the
ear. The shape of the thermometer prevents it from being inserted too
far into the ear canal to damage the eardrum.
However, as with any thermometer, proper technique is critical
to obtaining accurate temperatures. Therefore, please read all
instructions carefully and thoroughly before using this product.
Important
• Do not expose the thermometer to temperature extremes (below
–20 ºC / –4 ºF or over 50 ºC / 122 ºF) nor excessive humidity
(> 95 % RH).
• The probe window must be kept clean, dry, and undamaged at all
times to ensure accurate readings. To protect the probe window,
always keep the thermometer in the storage cover while trans-
porting or when not in use.
• This thermometer must only be used with genuine Braun
ThermoScan probe covers (PC 20).
• To avoid inaccurate readings, always attach a new, clean probe
cover for each temperature reading.
How does Braun ThermoScan work?
Braun ThermoScan measures the infrared heat generated by the
eardrum and surrounding tissues. To avoid gross temperature dif-
ferences, the sensor itself is brought to a temperature close to that
of the human body. When the Braun ThermoScan is placed in the ear,
it continuously monitors the infrared radiation until a temperature
equilibrium has been reached and an accurate reading can be taken.
Why measure in the ear ?
Clinical studies have shown that the ear is an excellent site for tem-
perature measurement because temperatures taken in the ear reflect
the body’s core temperature. Body temperature is regulated by the
hypothalamus, which shares the same blood supply as the tympanic
membrane. Changes in core body temperature, are usually seen
sooner at the tympanic membrane than at other sites, such as the
rectum, mouth or under the arm.
Advantages of taking temperatures at the ear versus traditional sites:
• Axillary temperature readings only reflect skin temperature which
may not indicate the internal body temperature.
• Rectal temperatures often lag significantly behind internal body
temperature changes, especially at times of rapidly changing tem-
peratures.
• Oral temperatures are often influenced by eating, drinking, thermo-
meter placement, breathing through the mouth, or the inability of the
person to close their mouth completely.
English
6021220_Pro4000_S4-76 Seite 13 Dienstag, 15. März 2005 3:03 15

14
Body temperature
Normal body temperature is a range. The following table shows that
ranges of normal also vary by site. Therefore, readings from different
sites, even if taken at the same time, should not be directly compared.
• Also, a person’s normal temperature range tends to decrease with
age. The following table shows normal ThermoScan ranges by age:
The range of normal varies from person to person and can be
influenced by many factors such as time of day, level of activity,
medications and gender.
1. Chamberlain, J.M., Terndrup, T.E., New Light on Ear Thermometer Readings,
Contemporary Pediatrics, March 1994.
2. Chamberlain, J.M., et al., Determination of Normal Ear Temperature with an Infrared
Emission Detection Thermometer, Annals of Emergency Medicine, January 1995.
Normal ranges by site:
Axillary1: 34.7 – 37.3 °C 94.5 – 99.1 °F
Oral1: 35.5 – 37.5 °C 95.9 – 99.5 °F
Rectal1: 36.6 – 38.0 °C 97.9 – 100.4 °F
ThermoScan2: 35.8 – 38.0 °C 96.4 – 100.4 °F
Normal ThermoScan ranges by age:
0 – 2 years 36.4 – 38.0 °C 97.5 – 100.4 °F
3 – 10 years 36.1 – 37.8 °C 97.0 – 100.0 °F
11 – 65 years 35.9 – 37.6 °C 96.6 – 99.7 °F
> 65 years 35.8 – 37.5 °C 96.4 – 99.5 °F
6021220_Pro4000_S4-76 Seite 14 Dienstag, 15. März 2005 3:03 15

15
Product description
1. Probe cover
2. Probe
3. Probe cover detector/automatic «on»
4. Probe cover ejector
5. Display
6. «I/O» button (On/memory function)
7. «ExacTemp» light
8. Start button
9. Battery door
10. Protective cover
How to use your Braun ThermoScan
1.
To achieve accurate readings, make sure a new,
clean probe cover (1) is in place before each
measurement.
2.
When the probe cover is in place, the thermometer
turns on automatically. Wait for the ready signal
beep.
3.
Fit the probe snuggly into the ear canal, then push
the start button (8).
If the probe has been fitted correctly into the ear
canal during the complete measuring process, a long
beep will signal the end of the measuring process.
You can be assured to have taken an accurate
temperature reading. The result is shown on the
display (5).
If you take the temperature of another person, the
«ExacTemp» light (7) will be of help. It flashes during
the measuring process as long as the probe is
correctly positioned, and lights up continuously
when an accurate reading has been taken.
4.
If the probe has not been positioned correctly in
the ear canal or was moved during the measuring
process, a sequence of short beeps will sound, the
«ExacTemp» light will go out and the display will
show an error message («POS» = position error).
start
ThermoScan
E
x
a
c
T
e
n
start
6021220_Pro4000_S4-76 Seite 15 Dienstag, 15. März 2005 3:03 15

16
5.
For the next measurement, eject the used probe
cover (push ejector (4)) and put on a new, clean
probe cover. The thermometer will turn on auto-
matically.
Wait for the ready signal. Fit the probe snuggly into
the ear canal, then push the Start button.
The Braun ThermoScan ear thermometer turns off
automatically after 60 seconds of inactivity. It can
also be turned off by pressing the «I/O» button for at
least three seconds. The display will shortly flash
«OFF» and after releasing the button it will light-up
permanently.
Temperature taking hints
• The right ear reading may differ from the reading
taken at the left ear. Therefore, always take the
temperature in the same ear.
• The ear must be free from obstructions or excess
earwax build-up to take an accurate reading.
• External factors may influence ear temperatures,
including when an individual has:
– been lying on one ear or the other
– had their ears covered
– been exposed to very hot or very cold temper-
atures, or
– been recently swimming or bathing.
In these cases, remove the individual from the
situation and wait 20 minutes prior to taking a
temperature.
• For persons wearing hearing aids or ear plugs,
remove the device and wait 20 minutes prior to
taking a temperature.
• Use the untreated ear if prescription ear drops or
other ear medications have been placed in the ear
canal.
Memory mode
The last temperature taken before the Braun
ThermoScan is turned off is stored in its memory
and will be automatically displayed when it is turned
on again. The display will show «MEM».
For longer display of the stored reading, the thermo-
meter must be turned on and the «I/O» button must
be pressed for at least 1 second.
The memory mode is left automatically after pressing
the «I/O» button for at least 1 second.
6021220_Pro4000_S4-76 Seite 16 Dienstag, 15. März 2005 3:03 15

17
Changing the temperature scale
Your Braun ThermoScan is shipped with the Celsius
temperature scale activated. If you whish to switch to
Fahrenheit (°F), proceed as follows:
Make sure the thermometer is turned off.
Press and hold down the «I/O» button. After about 3
seconds the display will show this sequence:
«°C» / «SET» / «°F» / «SET» ...
Release the «I/O» button when «°F» is shown. There
will be a short beep to confirm the new setting, then
the thermometer is turned off automatically. When
turned on again, temperatures will be shown in
Fahrenheit, until the above procedure is repeated.
Base station for storage, charging,
anti-theft function (optional)
For your Braun ThermoScan PRO 4000, there is a
Base Station available. Contact your distributor for
details (see page 2).
The station automatically recharges the thermometer
(when using the rechargeable batteries supplied with
the base station), and it has an electronic, individually
adjustable anti-theft function. It also serves as a
convenient storage base (can be wall mounted).
It requires returning the thermometer to the station
within an individually pre-selected time. Otherwise
the thermometer will be locked.
When leaving the factory, the anti-theft function of
the PRO 4000 is turned off.
If the anti-theft function is enabled, and when not
in the measuring process (stand-by mode) the
thermometer will show the time remaining before
it is locked.
For turning on the anti-theft function, please refer
to the base station manual.
If the thermometer shows «RET» (without the battery
symbol) on its display, the anti-theft time has elapsed
and the thermometer must be returned to the station
for unlocking.
If the anti-theft function is not enabled, the display
will show «off» when in stand-by mode.
... ...
6021220_Pro4000_S4-76 Seite 17 Dienstag, 15. März 2005 3:03 15

18
Care and cleaning
Braun ThermoScan probe covers are intended for single use only! To
ensure accurate readings, always use Braun ThermoScan disposable
probe covers with the Pro 4000 thermometer. Damaged, perforated,
or soiled probe covers can lead to inaccurate temperature readings.
Additionally, the accuracy of your temperature readings can be af-
fected by damage to the probe window, or the presence of dirt and ear
wax on the probe window.
Probe Window
To assure a high level of accuracy, it is very important to keep this
window clean, dry and undamaged. Fingerprints, earwax, dust and
other soiling compounds reduce transparency of the window and
result in lower temperature readings. If the thermometer is accidentally
placed in the ear without a probe cover installed, the window must be
cleaned immediately. Additionally, the window and/or probe tip area
should never be modified, changed, or adjusted. These changes will
affect calibration and accuracy of the thermometer.
To clean the window, gently wipe its surface with a cotton swab slightly
moistened with alcohol and immediately wipe dry with a clean cotton
swab. After cleaning, allow at least 5 minutes drying time before taking
temperatures. Make sure probe window is clean and dry. Avoid
touching the window except when cleaning is required. If the window
is damaged, the thermometer must be returned to Welch Allyn for
service.
Note: Do not use any chemical other than alcohol to clean the probe
window.
Thermometer
Use a soft cloth slightly moistened with alcohol to clean the thermo-
meter display and exterior. Do not use abrasive cleaners. Never sub-
merge the thermometer in water or any other liquid.
Store thermometer and probe covers in a dry location free from
dust and contamination and away from direct sunlight. The ambient
temperature at the storage location should remain fairly constant and
within the range of 10 °C to 40 °C ( 50 °F to 104 °F ).
6021220_Pro4000_S4-76 Seite 18 Dienstag, 15. März 2005 3:03 15

19
Trouble-shooting
Error message Situation Solution
No probe cover is attached. Attach new, clean probe cover.
(flashing)
The infrared monitor cannot find
a temperature equilibrium and
allows no measuring.
POS = position error
Clear the display by pushing the
«I/O» button once.
Take care that the positioning of
the probe is correct and remains
stable.
Ambient temperature is not within
the allowed operating range
(10 – 40 °C or 50 – 104 °F) or
changing too rapidly.
Allow the thermometer to remain
in a room for 30 minutes where the
temperature is between 10 and
40 °C or 50 and 104 °F.
Temperature taken is not within
typical human temperature range
(34 – 42.2 °C or 93.2 – 108 °F).
HI = too high
LO = too low
Make sure a new, clean probe
cover is attached and thermo-
meter is properly inserted.
Then, take a new temperature.
System error
If error persists,
If error still persists,
Wait 1 minute until the thermo-
meter turns off automatically,
then turn on again.
... reset the thermometer by re-
moving the batterie and putting
them back in.
... have the thermometer checked
at a Welch Allyn Customer Service
Center.
6021220_Pro4000_S4-76 Seite 19 Dienstag, 15. März 2005 3:03 15

20
Trouble-shooting
Error message Situation Solution
Battery is low, but thermometer
will still operate correctly.
Insert new batteries.
Battery is too low to take correct
temperature readings.
Insert new batteries.
Do you have any further
questions?
Call Welch Allyn Customer
Service (see page 2).
Replacing the batteries
The thermometer is supplied with two 1.5 V type AA (LR 6). For best
performance, we recommend Duracell ® alkaline batteries.
Insert new batteries when the battery symbol appears on the display.
Open the battery compartment. Remove the batteries and replace with
new batteries, making sure the poles are in the right direction.
Slide battery door back until it snaps in place.
To protect the environment, dispose of empty batteries at
your retail store or at appropriate collection sites according to
national or local regulations.
Calibration
The thermometer is initially calibrated at the time of manufacture.
If this thermometer is used according to the use instructions, periodic
re-adjustment is not required. If at any time you question the accuracy
of measurement, please contact Welch Allyn Customer Service
(see page 2).
Manufacturing date is given by the LOT number located in the battery
compartment. The first number after LOT represents the last digit of the
year of manufacture.
The next three digits give the day of the year of manufacture.
An example: LOT 0116 xx xx – this product has been manufactured on
the 116th day of the year 2000.
1
2
6021220_Pro4000_S4-76 Seite 20 Dienstag, 15. März 2005 3:03 15
