Brizo MultiChoice 60 Series Service manual

MultiChoice®Valve Trim
Installation Instructions
Owners Manual
60 Series
Write purchased model number here.
Table of Contents:
Warranty ............................................................................. Page 2
Installation Instructions ....................................................... Pages 3 - 7
Maintenance ....................................................................... Page 7
Replacement Parts ............................................................. Pages 8-14
1

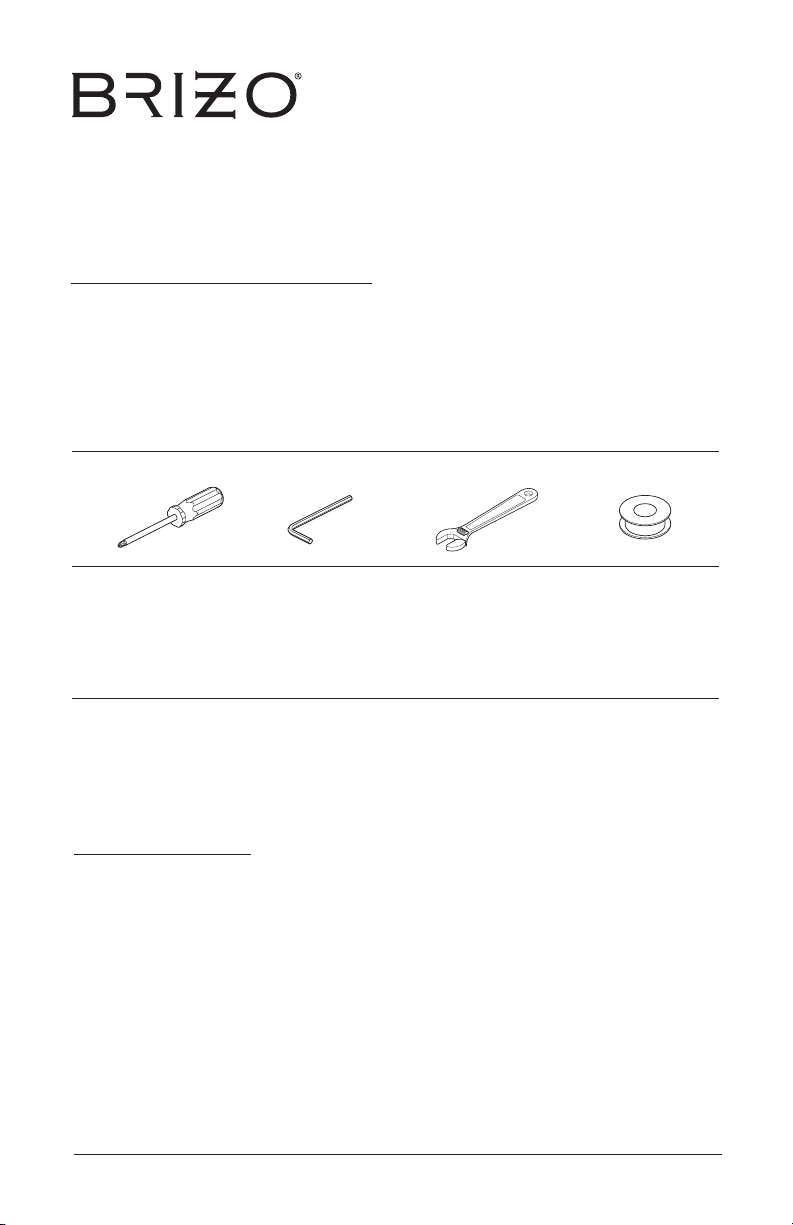

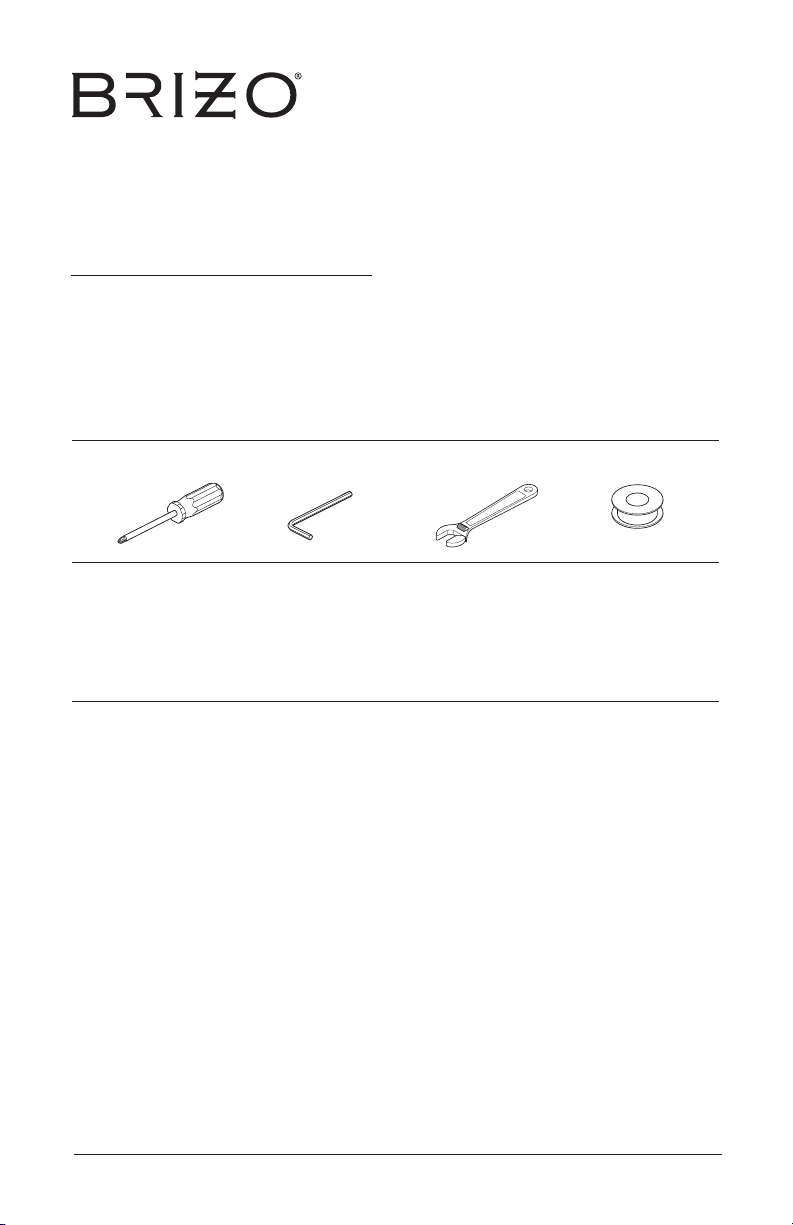

You May Need
THIS VALVE MEETS OR EXCEEDS THE
FOLLOWING STANDARDS:
ASME A112.18.1/CSA B125.1 and ASSE 1016.
CAUTION: This system/device must be set by the
installer to ensure safe, maximum temperature.
Any change in the setting may raise the discharge
temperature above the limit considered safe and
may lead to hot water burns.
NOTICE TO INSTALLER: CAUTION!–As the
installer of this valve, it is your responsibility
to properly INSTALL and ADJUST this valve
per the instructions given.This valve does
not automatically adjust for inlet temperature
changes, therefore, someone must make the
necessary temperature knob adjustments at
the time of installation and further adjustments
may be necessary due to seasonal water
temperature change.YOU MUST inform the
owner/user of this requirement by following the
instructions. If you or the owner/user are unsure
how to properly make these adjustments, please
refer to page 7 and if still uncertain, call us at
1-877-345-BRIZO (2749).
After installation and adjustment, you must affix
your name, company name and the date you
adjusted the temperature knob to the caution label
provided and apply or attach the label to the back
side of the closest cabinet door and the warning
label to the water heater. Leave this Instruction
Sheet for the owner’s/user’s reference.
WARNING:This thermostatic bath valve is
designed to minimize the effects of outlet water
temperature changes due to inlet pressure and
temperature changes, commonly caused by
dishwashers, washing machines, toilets and
the like. It may not provide protection from hot
water burns when there is a failure of other
temperature controlling devices elsewhere
in the plumbing system, if the temperature
knob is not properly set or if the hot water
temperature is changed after the settings
are made or if the water inlet changes due to
seasonal changes.
WARNING: Do not install a shut-off device on
either outlet of this valve. When this type of
device shuts off the water flow, it can defeat
the ability of the valve to balance the hot and
cold water pressures.
For easy installation of your Brizo®faucet you
will need:
• To READ ALL the instructions completely
before beginning.
• To READ ALL warnings,care, and
maintenance information.
ASME A112.18.1 / CSA B125.1
ASSE 1016
76130 Rev. A 9/11/13

www.brizo.com
76130 Rev. A 2
Parts and Finish
All parts (other than electronic parts and batteries) and finishes of this Brizo®faucet are warranted to the original con-
sumer purchaser to be free from defects in material and workmanship for as long as the original consumer purchaser
owns the home in which the faucet was first installed or, for commercial users, for 5 years from the date of purchase.
Electronic Parts and Batteries (if applicable)
Electronic parts (other than batteries), if any, of this Brizo®faucet are warranted to the original consumer purchaser to
be free from defects in material and workmanship for 5 years from the date of purchase or, for commercial users, for
one year from the date of purchase. No warranty is provided on batteries.
Delta Faucet Company will replace, FREE OF CHARGE, during the applicable warranty period, any part or finish that
proves defective in material and/or workmanship under normal installation, use and service. If repair or replacement is
not practical, Delta Faucet Company may elect to refund the purchase price in exchange for the return of the product.
These are your exclusive remedies.
Delta Faucet Company recommends using a professional plumber for all installation and repair. We also recommend
that you use only genuine Brizo®replacement parts.
Delta Faucet Company shall not be liable for any damage to the faucet resulting from misuse, abuse, neglect or
improper or incorrectly performed installation, maintenance or repair, including failure to follow the applicable care and
cleaning instructions.
Replacement parts may be obtained by calling the applicable number below or by writing to:
In the United States and Mexico: In Canada:
Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-877-345-BRIZO (2749) 1-877-345-BRIZO (2749)
[email protected] [email protected]
Proof of purchase (original sales receipt) from the original purchaser must be made available to Delta Faucet
Company for all warranty claims unless the purchaser has registered the product with Delta Faucet Company. This
warranty applies only to Brizo®faucets manufactured after January 1, 1995 and installed in the United States of
America, Canada and Mexico.
DELTA FAUCET COMPANY SHALL NOT BE LIABLE FOR ANY SPECIAL, INCIDENTAL OR CONSEQUENTIAL
DAMAGES (INCLUDING LABOR CHARGES) FOR BREACH OF ANY EXPRESS OR IMPLIED WARRANTY ON THE
FAUCET. Some states/provinces do not allow the exclusion or limitation of special, incidental or consequential dam-
ages, so these limitations and exclusions may not apply to you. This warranty gives you special legal rights. You may
also have other rights which vary from state/province to state/province.
This is Delta Faucet Company’s exclusive written warranty and the warranty is not transferable.
If you have any questions or concerns regarding our warranty, please view our Warranty FAQs at
www.Brizo.com, email us at [email protected] or call us at the applicable number above.
Limited Warranty on Brizo®Faucets
© 2013 Masco Corporation of Indiana
Cleaning and Care
Care should be given to the cleaning
of this product. Although its finish is
extremely durable, it can be damaged by
harsh abrasives or polish. To clean, simply
wipe gently with a damp cloth and blot dry
with a soft towel.

76130 Rev. A3
B.
1
4
4
2
3
60 Series Installation
1
Cartridge Installation
A.
Turn off water supplies. Remove cover (1),
bonnet nut (2) and test cap (3) from the body. If
this is not a thin wall mounting, the entire plas-
terguard (4) may be removed. If screen (5) is in
place, remove before installing cartridge.
1
2
3
4
Rotate the cartridge (1) so the word “UP” (2)
appears on the top. Insert cartridge into valve
body as shown. Make sure the cartridge tubes
and O-rings (3) are properly seated in holes at
the base of the body. Ensure the keys on the
body are fully engaged with the slots in the
body (4).
For back to back or reverse installations
(hot on right and cold on left): Rotate cartridge
(1) so the word “UP” (2) appears on the bottom.
Install the cartridge making sure that the keys are
fully engaged with the slots in the brass body (see
step B). Slide bonnet nut (3) over the cartridge and
thread onto the body. Hand tighten securely.
Back to back Installation
Normal Installation
(changes not required)
Reverse
Installation
Cold
Hot
1
3
2
C.
Slide bonnet nut (1) over the cartridge and
thread onto the body. Hand tighten securely.
1
5

76130 Rev. A 4
60 Series Installation
2
3
2
1
4

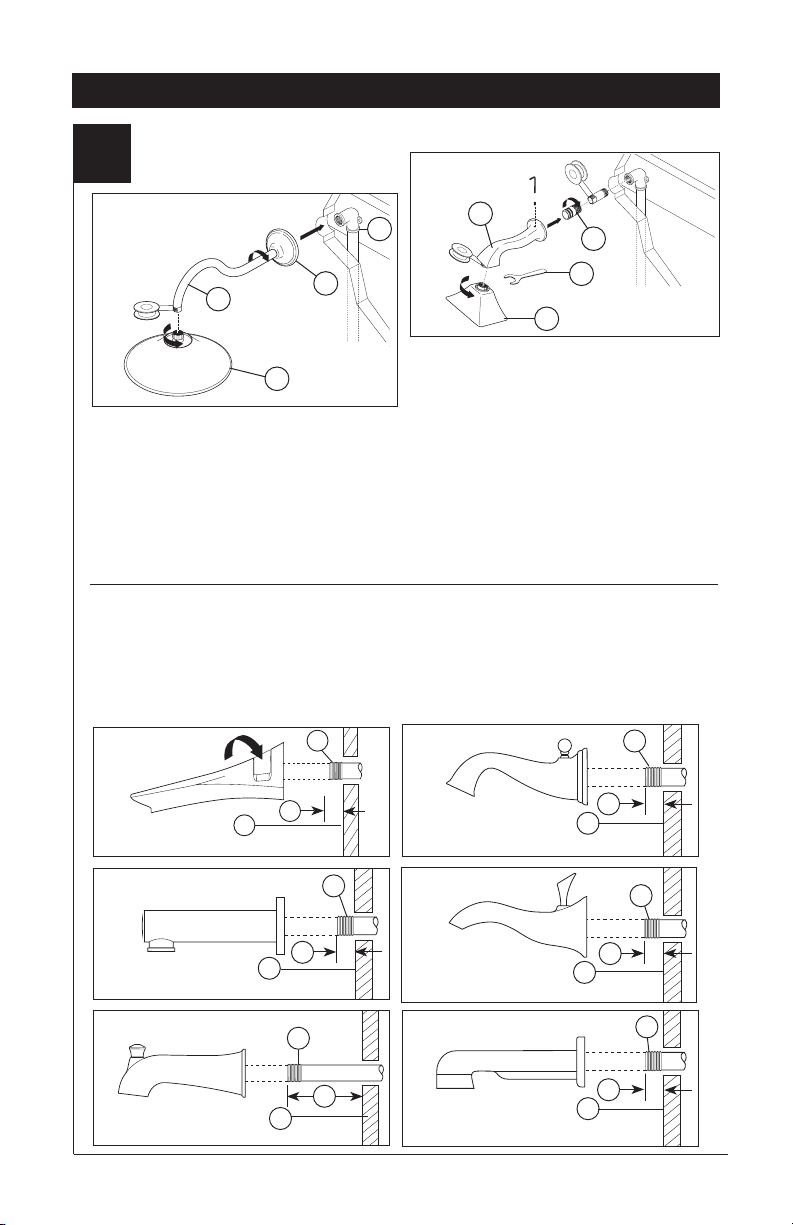

FOR SHOWERHEAD INSTALLATION:
Connect top outlet (1) to shower arm (2) with
proper fittings. To prevent damage to finish on
shower arm, insert wall end of shower arm into
shower flange (3) before screwing arm into riser
connection. Thread showerhead (4) onto shower
arm. Apply plumber tape to pipe threads on both
ends. Do not overtighten showerhead.
1
Showerhead and Tub Spout Installation
FOR TUB SPOUT INSTALLATION:
Install 1/2" (13 mm) threaded pipe nipple (1) to extend past finished wall (2) per dimension (3).
Connection of deck mount spouts to in–wall valves is not recommended. Neither is the use of hand
showers connected to tub spouts in a tub/shower push button diverter combination, or hand showers
connected in lieu of a tub spout to a tub / shower valve. Piping between valve body and tub spout must
be a minimum of 1/2" (13 mm) copper pipe or 1/2" (13 mm) iron pipe in a straight drop no less than 8"
(203 mm) but no more than 18" (457 mm) long with only one iron pipe or copper 90 degree elbow to
the tub spout nipple. Apply plumber tape to threads on pipe nipple and screw on tub spout.
1
(3) = 3/8 " ± 1/16" (9.5 mm ± 1.5 mm)
(3) = 9/16 " ± 1/16" (14.3 mm ± 1.5 mm)
1
3
2
3
2
3
(3) = 3/8 " ± 1/16" (9.5 mm ± 1.5 mm)
2
RP54874s
RP49094s
RP49345s
FOR RSVP®AND SOTRIA SHOWERHEAD
AND SHOWER ARM INSTALLATION: Install a
1/2" threaded pipe nipple to extend beyond the
finished wall 3/8" to 1/2". Apply plumber tape to
thread on pipe nipple and screw brass adapter (1)
securely onto nipple. Apply plumber tape to outlet
end of shower arm and screw showerhead (2)
onto the shower arm (3), using provided wrench
(4) to tighten securely. Check position of set screw
on top of shower arm (3) making sure it is not
sticking through to the inside opening where it
could interfere with the assembly. Slide shower
arm and head assembly over the adapter and
tighten set screw against the adapter.
1
2
3
4
1
(3) = 3/8 " ± 1/16" (9.5 mm ± 1.5 mm)
3
2
RP64084s Tub Spout & Flange/
Pull Down Diverter
1
(3) = 5 3/8 " ± 1/16" (136.5 mm ± 1.5 mm)
3
2
RP49126s
RP49761sSpout Flange
sSpecify Finish
sSpecify Finish
sSpecify Finish
sSpecify Finish
sSpecify Finish
1
(3) = 3/8 " ± 1/16" (9.5 mm ± 1.5 mm)
3
2
RP74644s
sSpecify Finish

76130 Rev. A
5
C.
D.
A. B.

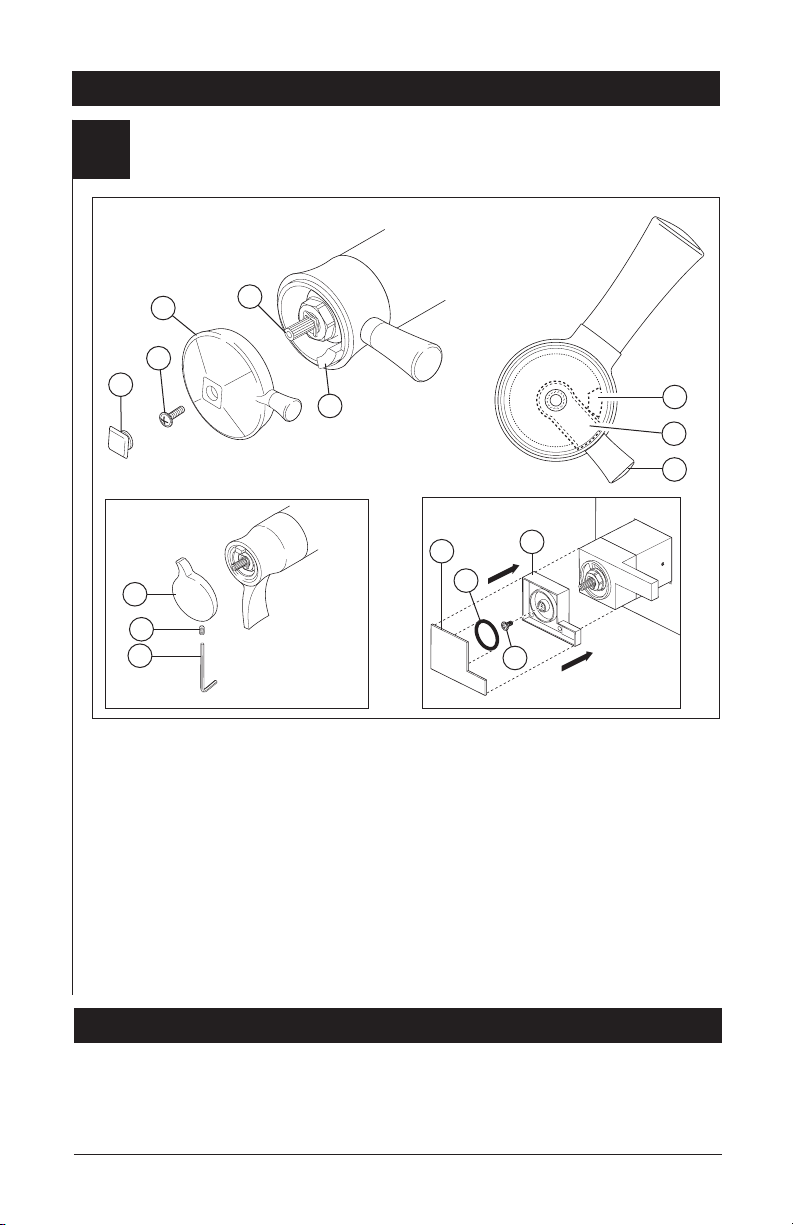

Slide O-ring (1) over cartridge and the bonnet
nut (2). The O-ring, which acts as a spacer to
steady the sleeve, should rest behind the
bonnet nut.
If your model requires a spacer (1), install it into
sleeve (2). Slide the sleeve over the cartridge, body
and O-ring. Ensure sleeve is properly positioned
over the front of cartridge. Note: RSVP®models
(series T60X90) do not require spacer (1).
Secure the escutcheon (1) to the bracket (2) with
the 2 screws provided (3). Do not overtighten
escutcheon screws.
Slide trim ring (1) over the cartridge and sleeve
and into the escutcheon. Install volume control
handle base (2) with lever to the right as shown
(3). Install set screw (4) or (5) followed by the
handle lever (6) or (7).
For RSVP®models, lever should point
downward to 6 o’clock position. Install set screw
(8) into handle (9). Push handle onto valve
cartridge and tighten set screw to secure handle.
3
Valve Trim Installation
(See page 6 for Siderna®valve trim installation.)
1
22
1
2
2
3
60 Series Installation
1
1
4
5
3
9
8
6
7

76130 Rev. A 6
C. D.
A. B.

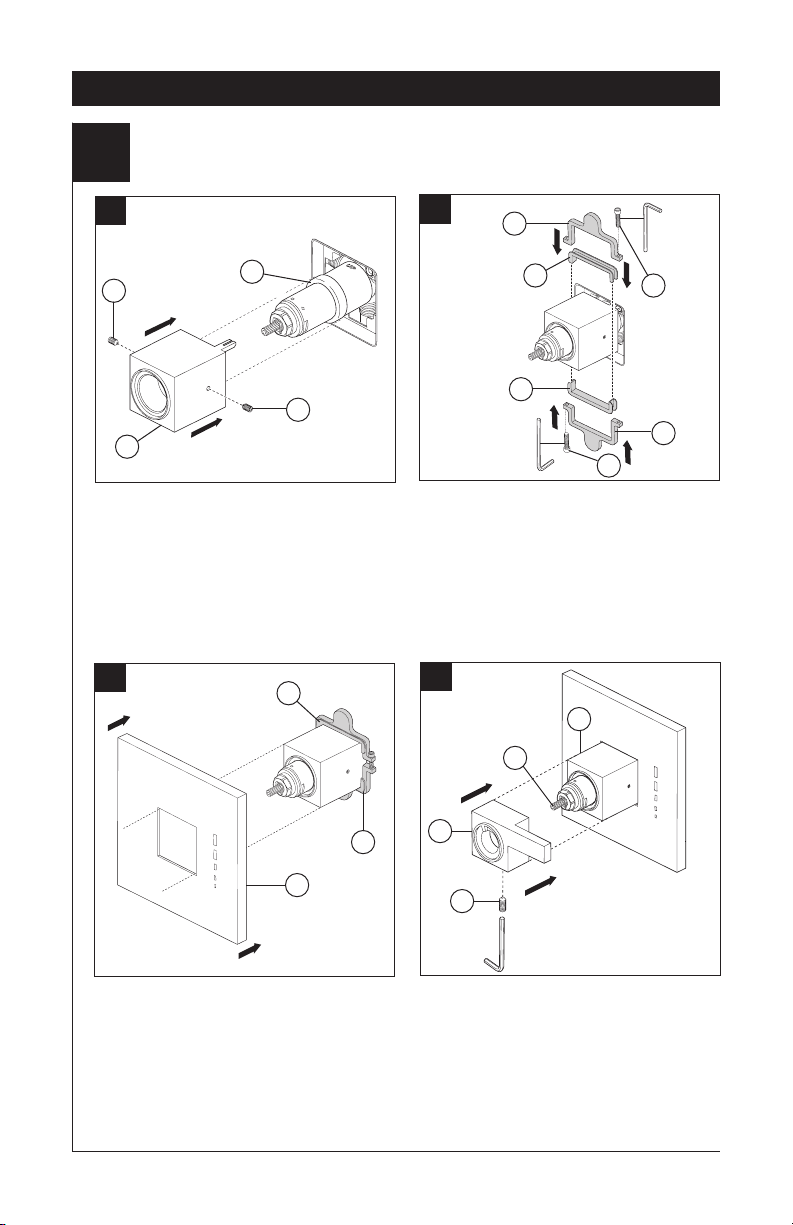

Slide trim sleeve (1) over cartridge and bonnet
nut (2). When the sleeve is properly positioned
tighten the 2 set screws (3) to secure.
Assemble the two mounting sleeves (1) and two
mounting plates (2).
Slide the mounting plate
assemblies over the trim sleeve so that the tabs/
plates (2) are at the top and bottom of the trim
sleeve, as shown.
Thread screws (3) into mounting
plates just enough to assemble the 2 sides
together. Slide the mounting plates back against
the wall and finish tightening the screws (3).
Place the center hole of the escutcheon (1) over
the trim sleeve and carefully push it back to the
mounting plates (2). Magnets on the back of the
escutcheon will keep it in place.
Place volume conrol handle (1) over valve stem
(2) and onto the trim sleeve (3). Secure handle
with set screw (4).
3
Siderna®Valve Trim Installation
1
2
2
1
2
2
60 Series Installation
1
1
4
3
3
3
1
2
3
3
2

76130 Rev. A
7
4
Installation and Adjustment of the Temperature Knob
Failure to do so may cause injury.
60 Series Installation
Adjust temperature limit stop! Turn on water
supplies; let the water run at both full hot and full
cold to ensure the water is running as hot/cold
as possible. Place a thermometer in a plastic
tumbler, and hold the tumbler in the water
stream. Place the temperature knob (1) onto the
splines (2), then rotate the temperature knob
until you achieve your maximum desired
temperature from the outlet (not more than 120°
or the lower temperature mandated by your
local plumbing code). Remove the temperature
knob and replace onto the splines (2), making
sure that the temperature knob limit stop (3)
hits against the volume handle limit stop (4)
as shown. Secure the temperature knob using
screw (5) and place cap (6) on knob.
For RSVP®(series T60X90) models,
temperature lever is intended to point upward
near 12 o’clock position. Once desired position
is acquired per instructions above, thread set
screw (7) into handle (8) and secure it to valve
stem by tightening set screw with Allen wrench
(9) provided.
1
3
2
1
4
5
6
4
60 Series Maintenance
Faucet leaks from showerhead or tub spout:
SHUT OFF WATER SUPPLIES. Replace Cartridge
Assembly –Repair Kit RP47201.
If water does not flow:
Verify that the hot side of the cartridge is installed
on the hot water supply line. If
it is not, turn off water supplies and
flip cartridge.
7
8
9
For Siderna®(series T60X80) models, place
temperature handle (knob) (10) onto valve stem
and secure with screw (11). Ensure O-ring (12) is
assembled on handle cap (13). Install handle cap
by pressing it into place on top of the temperature
handle (10).
10
Siderna®
RSVP®
13
12
11

Instrucciones para la
Instalación del Accesorio
para Válvulas MultiChoice®
Manual para los Propietarios
60 Serie
Escriba aquí el número del modelo comprado.
ASME A112.18.1 / CSA B125.1
ASSE 1016
Contenido:
Garantía ............................................................................. Página 2
Instrucciones de Instalación................................................ Páginas 3 - 7
Mantenimiento..................................................................... Página 7
Piezas de Repuesto............................................................ Páginas 8-14
Usted puede necesitar
ESTA VÁLVULA CUMPLE O EXCEDE LAS
SIGUIENTES NORMAS:
ASME A112.18 1 / CSA B125.1 y ASSE 1016.
ADVERTENCIA: El instalador debe apostar
este systema/divisa para garantizar temperatura
maximo y seguro. Cualqueir cambio en el ajuste
puede subir la temperatura del agua de descarga
sobre el límite considerado seguro y puede resultar
en quemaduras de agua caliente.
AVISO PARA EL INSTALADOR: PRECAUCIÓN
– Como instalador de esta válvula, es su
responsabilidad de INSTALAR Y AJUSTAR
apropiadamente esta válvula como se describe
en las instrucciones, por lo tanto, debe
haber una persona para hacer los ajustes
necesarios del pomo para la temperatura en el
momento que se haga la instalación y pueda
necesitar ajustes adicionales por los cambios
estacionales de la temperatura del agua. USTED
DEBE informarle al dueño/usuario sobre este
requisito siguiendo las instrucciones. Si usted
o el dueño/usuario no están seguros como
hacer estos ajustes apropiadamente, por favor
refiérase al Página 7 y si todavía no está seguro,
llámenos al 1-877-345-BRIZO (2749).
Después de hacer la instalación y el ajuste,
usted puede agregarle a la etiqueta de aviso
proporcionada, su nombre, el nombre de la
compañía y la fecha cuando ajustó y el pomo para
la temperatura y aplicar o fijar la etiqueta al dorso
de la puerta del gabinete más cercano y la etiqueta
de aviso al calentador de agua. Deje la Hoja de
Instrucciones para referencia del dueño/usuario.
ADVERTENCIA: Esta válvula termostática está
diseñada para minimizar los efectos de los
cambios de temperatura de agua por causa
de los cambios de presión y de temperatura
en el agua de entrada, comúnmente causados
por lavadoras de platos, lavadoras de ropa,
inodoros, y otros aparatos por el estilo. Puede
no proporcionar protección de quemaduras
de agua caliente cuando hay alguna falla de
otros aparatos para el control de temperatura
en otro sitio en el sistema de plomería.También
no proporcionará protección si el pomo para el
ajuste de la temperatura no está apropiadamente
fijo o si cambia la temperatura del agua caliente
después de hacer los ajustes o si los cambios
del agua de entrada son por los cambios
estacionales.
ADVERTENCIA: No instale un aparato de corte
o cierre en cualquiera de las tomas de esta
válvula. Cuando este tipo de aparato cierra el
flujo de agua, puede hacer fallar la habilidad de
la válvula de balancear las presiones del agua
caliente y fría.
Para instalación fácil de su llave Brizo®
usted necesitará:
• LEER TODAS las instrucciones completamente
antes de empezar
• LEER TODOS los avisos, cuidados,
e información de mantenimiento.
1
76130 Rev. A 9/11/13

www.brizo.com
76130 Rev. A
Piezas y acabado
Todas las piezas (excepto las piezas electrónicas y las pilas) y los acabados de esta llave de agua Brizo®están
garantizados al consumidor comprador original de estar libres de defectos en material y fabricación durante el
tiempo que el comprador original posea la vivienda en la que la llave de agua fue originalmente instalada o, para los
consumidores comerciales, durante 5 años a partir de la fecha de compra.
Componentes electrónicos y pilas (si aplicable)
Todas las piezas (salvo las pilas), si hay, de esta llave de agua Brizo®están garantizadas al consumidor comprador
original de estar libres de defectos en materiales y fabricación durante 5 años a partir de la fecha de compra o, para
los usuarios comerciales, por un año a partir de la fecha de compra. No se garantizan las pilas.
Delta Faucet Company reemplazará, SIN CARGO, durante el período de garantía aplicable, cualquier pieza o acaba-
do que pruebe tener defectos de material y/o fabricación bajo la instalación, uso y servicio normal. Si la reparación
o su reemplazo no es práctico, Delta Faucet Company tiene la opción de reembolsarle su dinero por la cantidad del
precio de compra a cambio de la devolución del producto. Estos son sus únicos recursos.
Delta Faucet Company recomienda que use los servicios de un plomero profesional para todas las instalaciones y
reparaciones. También le recomendamos que utilice sólo las piezas de repuesto originales de Brizo®.
Delta Faucet Company no será responsable por cualquier daño a la llave de agua que resulte del mal uso, abuso,
negligencia o mala instalación o mantenimiento o reparación incorrecta, incluyendo el no seguir los cuidados apli-
cables y las instrucciones de limpieza.
Las piezas de repuesto se pueden obtener llamando al número correspondiente más abajo, o escribiendo a:
En los Estados Unidos y México: En Canadá:
Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-877-345-BRIZO (2749) 1-877-345-BRIZO (2749)
[email protected] [email protected]
La prueba de compra (recibo original) del comprador original debe ser disponible a Delta Faucet Company para
todos los reclamos a menos que el comprador haya registrado el producto con Delta Faucet Company. Esta garantía
le aplica sólo a las llaves de agua de Brizo®fabricadas después del 1 de enero 1995 e instaladas en los Estados
Unidos de América, Canadá y México.
DELTA FAUCET COMPANY NO SE HACE RESPONSABLE POR CUALQUIER DAÑO ESPECIAL, INCIDENTAL
O CONSECUENTE (INCLUYENDO LOS GASTOS DE MANO DE OBRA) POR EL INCUMPLIMIENTO DE
CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA DE LA LLAVE DE AGUA. Algunos estados/provincias no per-
miten la exclusión o limitación de daños especiales, incidentales o consecuentes, por lo que estas limitaciones y
exclusiones pueden no aplicarle a usted. Esta garantía le otorga derechos legales. Usted también puede tener otros
derechos que varían de estado/provincia a estado/provincia.
Esta es la garantía exclusiva por escrito de Delta Faucet Company y la garantía no es transferible.
Si usted tiene alguna pregunta o inquietud acerca de nuestra garantía, por favor, vea nuestra sección de preguntas
frecuentes FAQ sobre la garantía en www.Brizo.com, también puede enviarnos un correo electrónico a customerser-
[email protected] o llámenos al número que le corresponda anteriormente incluido.
Garantía Limitada de las Llaves de Agua (grifos) Brizo®
© 2013 Masco Corporación de Indiana
Limpieza y Cuidado de su Llave
Tenga cuidado al ir a limpiar este producto.
Aunque su acabado es sumamente
durable, puede ser afectado por agentes de
limpieza o para pulir abrasivos. Para limpiar
su llave, simplemente frótela con un
trapo húmedo y luego séquela con una
toalla suave.
2

76130 Rev. A
B.
1
4
4
2
3
Instalación de la Serie 60
1
Instalación del Cartucho
A.
Cierre los suministros de agua. Quite la cubi-
erta (1), la tuerca tapa (2) y la tapa de prueba (3).
Si no es para instalar en pared delgada, puede
quitar el protector (4) de yeso completo. Si la
pantalla (5) está en lugar, quite antes de instalar
el cartucho.
1
2
3
4
Gire el cartucho (1) de manera que la palabra “UP”
(2) aparezca encima. Introduzca el cartucho en el
cuerpo de la válvula como se muestra. Asegúrese
que los tubos del cartucho y los aros O (3) estén
debidamente sentados en los agujeros en la base
del cuerpo. Asegúrese que los dentados estén
completamente encajados en las muescas del
cuerpo (4).
En las instalaciones dorso con dorso (el agua
caliente en la derecha y la fría en la izquierda):
Gire el cartucho (1) así que la palabra “UP”
de (2) aparece en el fondo. Instale el cartucho
asegurándose que los dentados estén
completamente enganchados en las muescas en
el cuerpo de bronce (vea la página B). Deslice la
tuerca tapa (3) sobre el cartucho y enrosque en el
cuerpo de la válvula. Apriete a mano bien.
Instalación de Espalda a Espalda
Instalación Normal
(No serequerá cambios)
Instalación
Invertido
Fría
Caliente
1
3
2
C.
Deslice la tuerca tapa (1) sobre el
cartucho y enrosque en el cuerpo de la válvula.
Apriete a mano bien.
1
5
3

76130 Rev. A
Instalación de la Serie 60
2
3
2
1
4
PARA LAS INSTALACIONES DE LAS CABEZAS
DE REGADERA: Conecte la toma de salida de
agua superior (1) al brazo de la regadera (2) con
los accesorios apropiados. Para prevenir daño al
acabado del brazo de la regadera, introduzca el
extremo que va hacia la pared del brazo de la re-
gadera dentro del reborde (3) antes de atornillar el
brazo en la conexión de la tubería vertical. Aplique
cinta plomero a los enrosques de la tubería. No
apriete demasiado la cabeza de la regadera.
1
Instalación de la Cabeza de la Regadera y el Surtidor de la Bañera
PARA LA INSTALACIÓN DEL SURTIDOR DE LA BAÑERA: Instale una entrerrosca de tubo de 1/2" (13 mm) (1)
de manera que sobresalga la pared acabada (2) como en la dimensión (3). No se recomienda la conexión en paredes
de tubos de salida que son para la instalación en el área de los bordes.Tampoco se recomienda el uso de regaderas
de mano conectadas a los tubos de salida de bañeras, en combinación bañera/regadera, con desviador de botón a
presión, o regaderas de mano conectadas en lugar de un tubo de salida de bañera a una válvula de bañera/regadera.
La tubería entre el cuerpo de la válvula y el tubo de salida de la bañera debe ser de tubo de cobre de un mínimo de
1/2" (13 mm) o tubo de hierro de 1/2" (13 mm) en caída recta no menos de 8" (203 mm) pero no más de 18" (457 mm)
de largo con sólo un codo de 90°, de hierro o cobre, a la entrerrosca del tubo de salida de agua. Aplique cinta plomero
a las roscas en las entrerrosca del tubo y atornille el tubo de salida.
1
1
(3) = 3/8 " ± 1/16" (9.5 mm ± 1.5 mm)
(3) = 9/16 " ± 1/16" (14.3 mm ± 1.5 mm)
(3) = 5 3/8 " ± 1/16" (136.5 mm ± 1.5 mm)
1
3
2
3
2
3
2
3
(3) = 3/8 " ± 1/16" (9.5 mm ± 1.5 mm)
2
RP54874s
RP49094s
RP49094s
RP49345s
1
2
3
4
PARA INSTALACIÓN DE CABEZAS ROCIADORASY
BRAZOS DE REGADERAS RSVP®Y SOTRIA : Para
extender la tubería que sobrepase la pared acabada de
3/8" a 1/2", instale un tubo de unión enroscado de 1/2".
Aplique cinta de plomero a la parte enroscada del tubo
de unión enroscado y atornille fijamente el adaptador de
bronce (1) en la entrerrosca. Aplique cinta de plomero al
extremo de la tubería de salida del brazo de la regadera
y atornille la cabeza de la regadera (2) en el brazo de la
regadera (3), use la llave de tuercas proporcionada (4)
para apretar fijamente. Inspeccione la posición del tornillo
de ajuste sobre el brazo de la cabeza de la regadera (3)
asegurándose que no está sobrepasando hasta dentro
de la abertura donde pudiera interferir con el ensamble.
Deslice el brazo de la regadera y el ensamble de la cabeza
de la regadera sobre el adaptador y apriete el tornillo de
ajuste contra el adaptador.
1
(3) = 3/8 " ± 1/16" (9.5 mm ± 1.5 mm)
3
2
RP64084s Tubo de Salida para
Bañera/Desviador de Halar
sEspecifíque el Acabado
sEspecifíque el Acabado
sEspecifíque el Acabado
sEspecifíque el Acabado
RP49761s Brida
sEspecifíque el Acabado
4
1
(3) = 3/8 " ± 1/16" (9.5 mm ± 1.5 mm)
3
2
RP74644s
sSpecify Finish

76130 Rev. A
C.
A.
Deslice el aro O (1) sobre el cartucho y la
tuerca tapa (2). El aro O, el cual funciona como
un separador para estabilizar la manga, debe
quedar apoyado en la tuerca tapa.
Fije la roseta con orificio (1) al soporte (2)
usando los 2 tornillos suministrados (3). No
apriete demasiado los tornillos de la roseta.
3
Instalación Final
1
2
1
2
3
Instalación de la Serie 60
B.
Si su modelo requiere un separador (1), insértelo en
la manga (2). Deslice la manga sobre el cartucho, el
cuerpo de la pieza y el aro O. Asegure la cubierta de
ajuste se coloca correctamente sobre el frente del
cartucho de la ducha. Nota: Los modelos RSVP®
(series T60X90) no requieren un separador (1).
Resbale el excedente del anillo del ajuste (1) el
cartucho y la manga y dentro del escudo. Instale
la base de la manija de control de volumen (2)
con la maneta palanca a la derecha como (3)
demostrado. Instale el tornillo de presión (4) o
(5) seguido por la palanca de la manija (6) o (7).
Para los modelos RSVP®,la palanca debe estar
señalando hacia abajo a la posición de la 6 en el
reloj. Instale el tornillo de ajuste (8) en la manija
(9). Empuje la manija en el cartucho y apriete el
tornillo de ajuste para fijar la manija.
2
1
D.
2
1
4
3
9
8
6
7
5
5

76130 Rev. A
C. D.
A.
Deslice el accesorio del casquillo o manga (1)
sobre el cartucho y la tuerca tapa (2). Cuando
el casquillo esté colocado adecuadamente,
apriete los 2 tornillos de ajuste (3) para fijar.
Ensamble los casquillos de instalación (1) y dos
chapas de instalación (2). Deslice los conjuntos de
placa de montaje sobre el manguito de ajuste de
modo que las lengüetas / placas (2) están en la
parte superior y abajo de la manga del accesorio,
como se muestra. Enrosque los tornillos (3) en las
chapas de instalación lo suficiente para ensamblar
juntos los dos costados. Deslice las chapas de
instalación hacia atrás, contra la pared, y termine
de apretar los tornillos (3).
Coloque el orificio central del chapetón (1) sobre
el casquillo del accesorio y cuidadosamente
empuje de nuevo hasta las chapas de instalación
(2). Los imanes en la parte posterior del chapetón
lo mantendrá en su lugar.
Coloque la manija del conrol del volumen (1)
sobre el vástago de válvula (2) y sobre la manga
del ajuste (3). Asegure la manija con el tornillo de
presión (4).
3
Instalación Final Para Siderna®
1
2
1
2
2
Instalación de la Serie 60
1
4
3
3
3
2
B. 2
1
1
2
3
3
6

76130 Rev. A
4
Instalación y Ajuste del Pomo de Temperatura
El no hacerlo puede causar lesión.
Instalación de la Serie 60
¡Ajuste el tope del límite de temperatura! Abra
los suministros de agua; deje que corra el agua
caliente y fría totalmente abierta para asegurar que
el agua está fluyendo lo más caliente/fría posible.
Coloque un termómetro en un vaso plástico, y
sostenga el vaso bajo un chorro de agua. Coloque
la perilla de temperatura (1) en las ranuras (2),
luego gire la perilla de temperatura hasta que logre
su temperatura máxima deseada de salida (no
más de 120° ó la temperatura más baja autorizada
por su código local de plomería). Quite el pomo de
la temperatura y colóquela otra vez en las ranuras
(2), asegurándose que el pomo del tope del límite
de la temperatura (3) pegue contra la manija del
tope del límite del volumen (4) como se muestra.
Fije el pomo de la temperatura usando un tornillo
(5) y coloque la tapa (6) en el pomo.
Para los modelos RSVP®(series T60X90), la
palanca que controla la temperatura del agua
está supuesta a señalar hacia la posición 12 en el
reloj. Una vez que haya conseguido la posición
deseada como se indica en las instrucciones
arriba, enrosque el tornillo de ajuste (7) en la
manija (8) y fíjela a la espiga de la válvula
apretando el tornillo de ajuste con una llave Allen
(9) incluida
1
3
2
1
4
5
6
4
Mantenimiento de la Serie 60
Si la llave de agua tiene una filtración o
escape de agua desde el surtidor o la cabeza
de la regadera:
CIERRE LOS SUMINISTROS DE AGUA. Cambie
el Ensamble del cartucho – Piezas de Repuesto
RP47201.
Si no fluye el agua:
Verifique que el lado caliente del cartucho
esté instalado en la línea de fuente de la agua
caliente. Si no es, dé vuelta apagado a los
abastecimientos de agua y mueva de un tirón
el cartucho.
7
8
9
Para los modelos de Siderna®(serie T60X80),
coloque la manija de la temperatura (perilla) (10)
sobre vástago de válvula y asegure con el tornillo
(11). Asegúrese que el anillo o (12) esté montado
en el casquillo de la manija (13). Instale el casquillo
de la manija presionándolo en lugar encima de la
manija de la temperatura (10).
10
Siderna®
13
12
11
RSVP®
7

Instructions d’installation
Finition de la soupape
MultiChoice®
Guide d’utilisation
60 Série
Inscrivez le numéro de modèle ici.
ASME A112.18.1 / CSA B125.1
ASSE 1016
Table des matières
Garantie ............................................................................. Page 2
Instructions d’installation .................................................... Pages 3 - 7
Maintenance .......................................................................Page 7
Pièces de rechange ........................................................... Pages 8-14
Articles dont vous pouvez avoir besoin:
Ce robinet satisfait aux exigences des normes
ASME A112.18.1/CSA B125.1 et ASSE 1016 ou
les surpasse.
ATTENTION: L’installateur doit régler l’appareil
pour que la température maximale de l’eau chaude
soit sans danger. Toute modification des réglage
peut entraîner une élévation de la température à
la sorite du robinet au delà de la température sans
danger et pourrait causer un échaudage.
AVIS À L’INSTALLATEUR : ATTENTION! – En
qualité d’installateur, vous êtes tenu
d’INSTALLER et de RÉGLER ce robinet
conformément aux instructions. Ce robinet ne
s’adapte pas automatiquement aux fluctuations
de la température de l’eau d’alimentation. Par
conséquent, il faut régler le bouton de
température au moment de l’installation et il
peut être nécessaire de faire de nouveaux
réglages par la suite en raison des fluctuations
saisonnières de la température de l’eau. VOUS
DEVEZ informer le propriétaire ou l’utilisateur
de cette exigence. En cas de doute quant à la
marche à suivre pour faire ces réglages,
veuillez consulter page 7 si un doute persiste,
et si cette incertitude persiste, appelez-nous au
1-877-345-BRIZO (2749).
Après avoir terminé l’installation et le réglage, vous
devez inscrire, sur l’étiquette de mise en garde
fournie, votre nom, le nom de votre entreprise et la
date à laquelle vous avez réglé le bouton de
température, puis fixer l’étiquette à l’endos de la
porte de la coiffeuse. Vous devez également fixer
l’étiquette d’avertissement au chauffe-eau. Veuillez
laisser ce feuillet d’instructions au propriétaire
ou à l’utilisateur pour qu’il puisse le consulter
au besoin.
MISE EN GARDE – Ce robinet thermostatique
pour baignoire est conçu pour limiter les
effets des fluctuations de température de l’eau
causées par les variations de la pression et la
température attribuables au fonctionnement
d’un lave-vaisselle, d’une machine à laver, d’un
cabinet d’aisances ou d’un autre appareil qui
consomme de l’eau. Il peut ne pas protéger
l’utilisateur contre l’échaudage en cas de
défectuosité d’un autre dispositif de régulation
de la température, si de haute température ou
du bouton de température est mauvais, si la
température de l’eau chaude a été modifiée
après que les réglages ont été effectués ou si la
température de l’eau d’alimentation a changé en
raison du changement de saison.
MISE EN GARDE – N’installez pas de dispositif
d’arrêt sur une sortie quelconque de ce robinet.
En interrompant l’écoulement de l’eau, ce
dispositif peut empêcher le robinet d’équilibrer
les pressions d’eau chaude et d’eau froide.
Pour installer votre robinet Brizo®facilement,
vous devez:
•LIRE TOUTES les instructions avant de débuter.
•LIRE TOUS les avertissements ainsi que toutes les
instructions de nettoyage et d’entretien.
1
76130 Rev. A 9/11/13

www.brizo.com
76130 Rev. A
Pièces et finis
Toutes les pièces (à l’exception des composants électroniques et des piles) et tous les finis de ce robinet Brizo®sont
protégés contre les défectuosités du matériau et les vices de fabrication par une garantie qui est consentie au premier
acheteur et qui demeure valide tant que celui-ci demeure propriétaire de la maison dans laquelle le robinet a été
installé. Dans le cas d’une utilisation commerciale, la garantie est de 5 ans à compter de la date d’achat.
Composants électroniques et piles (le cas échéant)
Si ce robinet Brizo®comporte des composants électroniques, ces composants (à l’exception des piles) sont protégés
contre les défectuosités du matériau et les vices de fabrication par une garantie consentie au premier acheteur qui est
d’une durée de 5 ans à compter de la date d’achat. Dans le cas d’une utilisation commerciale, la garantie est d’un an
à compter de la date d’achat. Aucune garantie ne couvre les piles.
Delta Faucet Company remplacera, GRATUITEMENT, pendant la période de garantie applicable, toute pièce ou tout
fini qui présentera une défectuosité du matériau et/ou un vice de fabrication pour autant que le robinet ait été installé,
utilisé et entretenu normalement. S’il est impossible de réparer ou de remplacer le robinet, Delta Faucet Company
pourra décider de rembourser le prix d’achat du produit pour autant que celui-ci lui soit retourné. Il s’agit de vos
seuls recours.
Delta Faucet Company recommande de confier l’installation et la réparation à un plombier professionnel. Nous vous
recommandons également d’utiliser uniquement des pièces de rechange authentiques Brizo®.
Delta Faucet Company se dégage de toute responsabilité à l’égard des dommages causés au robinet en raison d’un
mauvais usage, d’un usage abusif, de la négligence ou de l’utilisation d’une méthode d’installation, de maintenance
ou de réparation incorrecte ou inadéquate, y compris les dommages résultant du non-respect des instructions de net-
toyage et d’entretien applicables.
Pour obtenir des pièces de rechange, veuillez appeler au numéro applicable ci-dessous ou écrire à l’adresse appli-
cable ci-dessous.
Aux États-Unis et au Mexique : Au Canada:
Delta Faucet Company Masco Canada Limited, Plumbing Group
Product Service Technical Service Centre
55 E. 111th Street 350 South Edgeware Road
Indianapolis, IN 46280 St. Thomas, Ontario, Canada N5P 4L1
1-877-345-BRIZO (2749) 1-877-345-BRIZO (2749)
[email protected] [email protected]
La preuve d’achat (reçu original) du premier acheteur doit être présentée à Delta Faucet Company pour toutes les
demandes en vertu de la garantie, sauf si le produit a été enregistré auprès de Delta Faucet Company. La présente
garantie s’applique uniquement aux robinets Brizo®fabriqués après le 1er janvier 1995 et installés aux États-Unis
d’Amérique, au Canada et au Mexique.
DELTA FAUCET COMPANY SE DÉGAGE DE TOUTE RESPONSABILITÉ À L’ÉGARD DES DOMMAGES
PARTICULIERS, CONSÉCUTIFS OU INDIRECTS (Y COMPRIS LES FRAIS DE MAIN-D’OEUVRE) QUI
POURRAIENT RÉSULTER DE LA VIOLATION D’UNE GARANTIE IMPLICITE OU EXPLICITE QUELCONQUE SUR
LE ROBINET. Dans les États ou les provinces où il est interdit de limiter ou d’exclure la responsabilité à l’égard des
dommages particuliers, consécutifs ou indirects, les limites et les exclusions susmentionnées ne s’appliquent pas. La
présente garantie vous donne des droits précis qui peuvent varier selon l’État ou la province où vous résidez.
La présente garantie écrite est la garantie exclusive offerte par Delta Faucet Company et elle n’est pas transférable.
Si vous avez des questions ou des préoccupations en ce qui concerne notre garantie, veuillez consulter la page
Warranty FAQs à www.Brizo.com, faire parvenir un courriel à [email protected] ou nous appeler au
numéro applicable.
Garantie limitée des robinets Brizo®
© 2013 Division de Masco Indiana
Instructions de nettoyage
Il faut le nettoyer avec soin. Même si son
fini est extrêmement durable, il peut être
abîmé par des produits fortement abra-
sifs ou des produits de polissage. Il faut
simplement le frotter doucement avec un
chiffon humide et le sécher à l'aide d'un
chiffon doux.
2

76130 Rev. A
B.
1
4
4
2
3
Installation – Série 60
1
Installation de la cartouche.
A.
Interrompez l’arrivée d’eau. Enlevez le
couvercle (1), l’écrou à portée sphérique (2) et
le capuchon d’essai (3) du corps. Si vous
n’installez pas l’appareil dans une paroi mince,
vous pouvez retirer le protecteur (4) complète-
ment. Si l’écran (5) est en place, enlevez avant
d’installer la cartouche.
1
2
3
4
Tournez la cartouche (1) de sorte que le mot «
UP » (2) se trouve sur le dessus. Introduisez la
cartouche dans le corps de la soupape comme
le montre la figure. Assurez-vous que les tubes
et les joints toriques (3) sont bien calés dans les
orifices à la base du corps. Assurez-vous que les
ergots sont parfaitement engagés dans les
rainures du corps (4).
Dans le cas d’une installation dos à dos ou inversée
(eau chaude à droite et eau froide à gauche) : Tournez
la cartouche (1) de sorte que le mot « UP » (2) se
trouve sur le dessus. Installez la cartouche en vous
assurant que les ergots sont introduits entièrement
dans les rainures du corps de laiton (reportez-vous à
l’étape B). Faites glisser l’écrou à portée sphérique (3)
sur la cartouche et vissez-le sur le corps. Serrez à la
main fermement.
Installation dos à dos
Installation normale
(Non modifiée)
Installation
Inversée
Eau Froides
Eau Chaude
3
2
C.
Faites glisser l’écrou à portée sphérique (1) sur
la cartouche et vissez-le sur le corps. Serrez à
la main fermement.
1
1
5
3

76130 Rev. A
Installation – Série 60
2
3
2
1
4
INSTALLATION DE LA POMME DE DOUCHE :
Raccordez la sortie supérieure (1) au tuyau
d’alimentation de la pomme de douche (2) à l’aide des
raccords appropriés. Pour éviter d’abîmer le fini du
tuyau de la pomme de douche, introdui sez le côté «
mur » de celui-ci dans la collerette (3) avant de le
visser dans le raccord du tuyau vertical. Appliquez du
ruban de plomberie sur les filets. Vissez la pomme de
douche (4) sur le tuyau. Appliquez du ruban de
plomberie sur les filets. Prenez garde de serrer la
pomme de douche excessivement.
1
Installation de la pomme de douche et du bec de baignoire
INSTALLATION DU BEC DE BAIGNOIRE:
Installez un manchon fileté de 1/2 po (13 mm) (1). La saillie par rapport à la surface finie du mur (2) doit être conforme à la
dimension (3). Il est déconseillé de connecter un bec de robinet de comptior sur une valve murale. De même il est déconseillé
d'utiliser une doche à main dans la combinaison baignoire et douche avec bouton-poussoir inverseur. Le tuyau entre le corps du
robinet et le bec de bain doit consister en un tuyau de cuivre ou en un tuyau de fer d’au moins 1/2 po (13 mm), long d’au moins
8 po (203 mm) et d’au plus 18 po (457 mm). Ce tuyau doit être droit, installé à la verticale et raccordé au manchon fileté du
bec par un seul coude de 90 degrés en fer ou en cuivre. Appliquez du ruban plomberie sur les filets du manchon fileté et vissez
le manchon sur le bec.
1
1
(3) = 3/8 po ± 1/16 po (9.5 mm ± 1.5 mm)
(3) = 9/16 po ± 1/16 po (14.3 mm ± 1.5 mm)
(3) = 5 3/8 po ± 1/16 po (136.5 mm ± 1.5 mm)
1
3
2
3
2
3
2
3
(3) = 3/8 po ± 1/16 po (9.5 mm ± 1.5 mm)
2
RP54874s
RP49094s
RP49094s
RP49345s
POUR INSTALLATION DE LA POMME DE
DOUCHE ET DU BRAS DE DOUCHE RSVP®ET
SOTRIA : Installez un manchon fileté 1/2 po de
manière qu’il présente une saillie de 3/8 po à 1/2 po
par rapport à la surface finie du mur. Appliquez du
ruban de plomberie sur le filetage à la sortie du bras
de douche et vissez la pomme de douche (2) sur le
bras de douche (3) au moyen de la clé (4) fournie.
Serrez fermement. Vérifiez la position de la vis de
calage sur le dessus du bras de douche (3) en vous
assurant qu’elle n’est pas coincée dans l’ouverture à
l’intérieur où elle pourrait nuire. Faites glisser le bras
de douche et la pomme de douche sur l’adaptateur et
vissez-les contre l’adaptateur.
1
2
3
4
1
3
2
(3) = 3/8 po ± 1/16 po (9.5 mm ± 1.5 mm)
sPrécisez le Fini
sPrécisez le Fini
sPrécisez le Fini
sPrécisez le Fini
sPrécisez le Fini
RP64084s Bec et Collerette/
Avec Dérivation sur Embout
RP49761s Collerette
4
1
(3) = 3/8 " ± 1/16" (9.5 mm ± 1.5 mm)
3
2
RP74644s
sSpecify Finish
