Hans Grohe Talis E 80 71706000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба /
Ръководство за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30 Talis E 80
71706000

Montage siehe Seite 32
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Dichtung #98996000
(siehe Seite 32)
Serviceteile (siehe Seite 35)
Durchflussdiagramm
(siehe Seite 31)
 mit EcoSmart®
 ohne EcoSmart®
Bedienung (siehe Seite 36)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.
Reinigung (siehe Seite 34)
Kein essigsäurehaltiges Silikon verwenden!

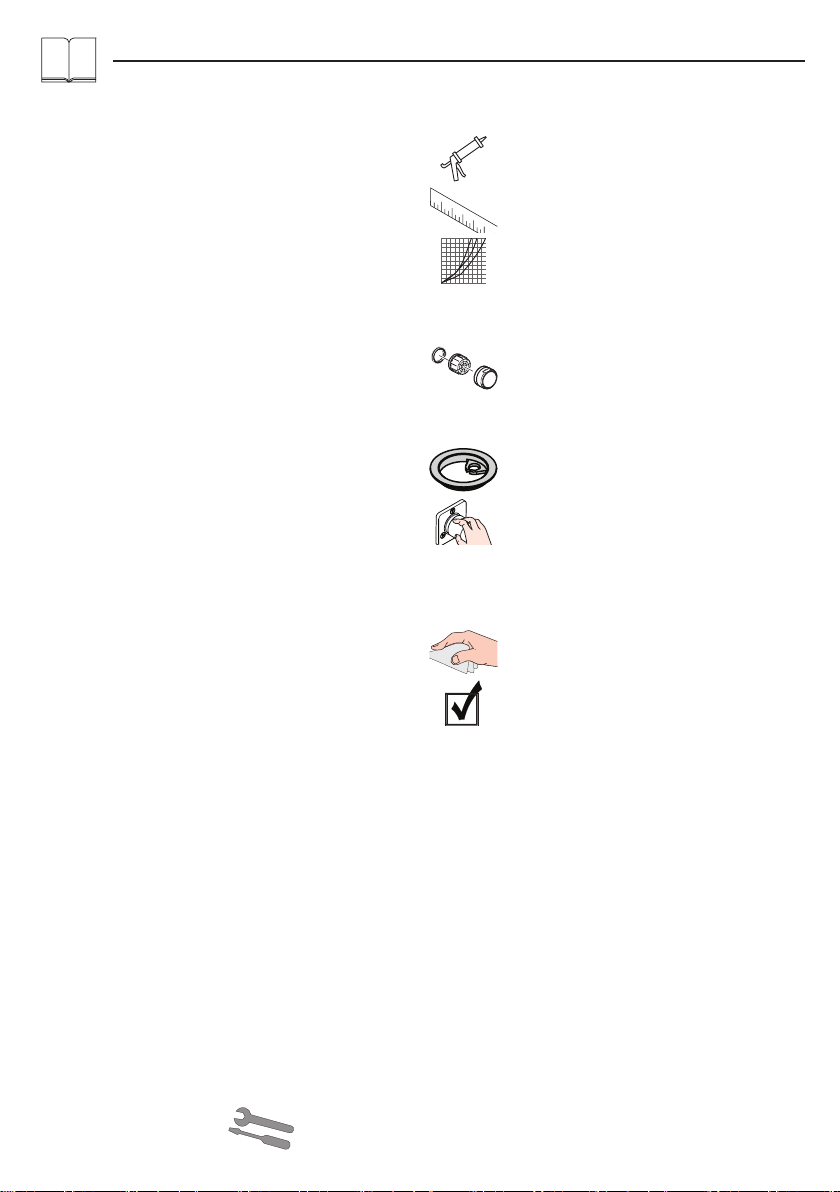

Symbolerklärung
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Prüfzeichen (siehe Seite 36)
Maße (siehe Seite 31)
2

Montage voir pages 32
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Le produit est exclusivement conçu pour de l'eau
potable!
Français
joint #98996000
(voir pages 32)
Pièces détachées (voir pages 35)
Diagramme du débit
(voir pages 31)
 avec EcoSmart®
 sans EcoSmart®
Instructions de service (voir
pages 36)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Nettoyage (voir pages 34)
Ne pas utiliser de silicone contenant de
l'acide acétique!

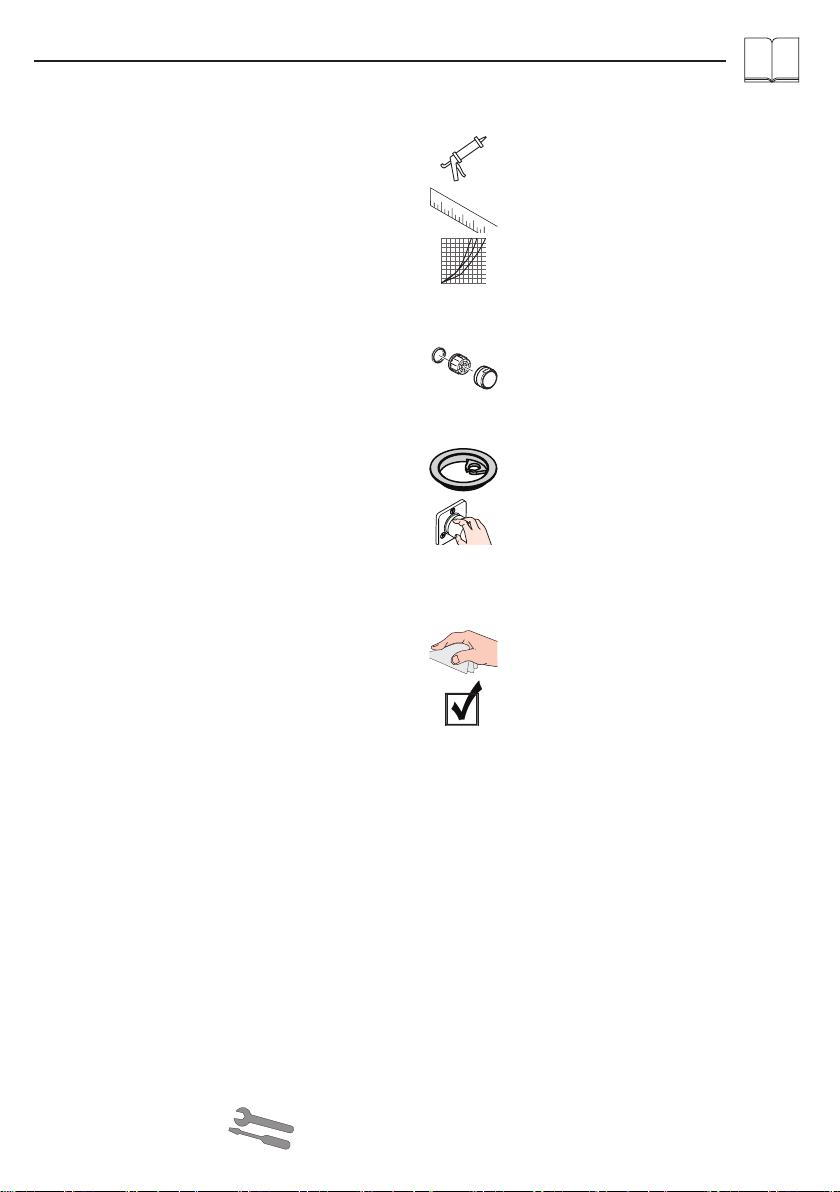

Description du symbole
Accessoires en option (ne fait pas
partie de la fourniture)
Classification acoustique et
débit (voir pages 36)
Dimensions (voir pages 31)
3

Assembly see page 32
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
The product is exclusively designed for drinking water!
English
seal #98996000
(see page 32)
Spare parts (see page 35)
Flow diagram
(see page 31)
 with EcoSmart®
 without EcoSmart®
Operation (see page 36)
Hansgrohe recommends not to use as drink-
ing water the first half liter of water drawn
in the morning or after a prolonged period
of non-use.
Cleaning (see page 34)
Do not use silicone containing acetic acid!
Symbol description
Special accessories (order as an
extra)
Test certificate (see page 36)
Dimensions (see page 31)
4

Montaggio vedi pagg. 32
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
guarnizione #98996000
(vedi pagg. 32)
Parti di ricambio (vedi pagg. 35)
Diagramma flusso
(vedi pagg. 31)
 con EcoSmart®
 senza EcoSmart®
Procedura (vedi pagg. 36)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Pulitura (vedi pagg. 34)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Accessori speciali (non contenuto
nel volume di fornitura)
Segno di verifica (vedi pagg. 36)
Ingombri (vedi pagg. 31)
5

Montaje ver página 32
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
El producto ha sido concebido exclusivamente para
agua potable.
Español
Junta #98996000
(ver página 32)
Repuestos (ver página 35)
Diagrama de circulación
(ver página 31)
 con EcoSmart®
 sin EcoSmart®
Manejo (ver página 36)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Limpiar (ver página 34)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Opcional (no incluido en el sumi-
nistro)
Marca de verificación (ver pági-
na 36)
Dimensiones (ver página 31)
6

Montage zie blz. 32
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Armatuur standaard met EcoSmart® (doorstroom-
begrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
dichting #98996000
(zie blz. 32)
Service onderdelen (zie blz. 35)
Doorstroomdiagram
(zie blz. 31)
 met EcoSmart®
 zonder EcoSmart®
Bediening (zie blz. 36)
Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Reinigen (zie blz. 34)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Toebehoren (behoort niet tot het
leveringspakket)
Keurmerk (zie blz. 36)
Maten (zie blz. 31)
7

Montering se s. 32
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produktet er udelukkende beregnet til drikkevand!
Dansk
Pakning #98996000
(se s. 32)
Reservedele (se s. 35)
Gennemstrømningsdiagram
(se s. 31)
 med EcoSmart®
 uden EcoSmart®
Brugsanvisning (se s. 36)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
Rengøring (se s. 34)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Specialtilbehør (ikke med i leve-
ringsomfang)
Godkendelse (se s. 36)
Målene (se s. 31)
8

Montagem ver página 32
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Este produto foi única e exclusivamente concebido para
água potável!
Português
Vedante #98996000
(ver página 32)
Peças de substituição (ver página
35)
Fluxograma
(ver página 31)
 com EcoSmart®
 sem EcoSmart®
Funcionamento (ver página 36)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Limpeza (ver página 34)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Acessórios especiais (não incluí-
do no volume de fornecimento)
Marca de controlo (ver página
36)
Medidas (ver página 31)
9

Montaż patrz strona 32
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Uszczelka #98996000
(patrz strona 32)
Części serwisowe (patrz strona
35)
Schemat przepływu
(patrz strona 31)
 z EcoSmart®
 bez EcoSmart®
Obsługa (patrz strona 36)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
Czyszczenie (patrz strona 34)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wyposażenie specjalne (Nie jest
częścią dostawy)
Znak jakości (patrz strona 36)
Wymiary (patrz strona 31)
10

Montáž viz strana 32
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
těsnění #98996000
(viz strana 32)
Servisní díly (viz strana 35)
Diagram průtoku
(viz strana 31)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Ovládání (viz strana 36)
Hansgrohe doporučuje ráno nebo po del-
ších přestávkách nepoužívat prvního půl litru
jako pitnou vodu.
Čištění (viz strana 34)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Zvláštní příslušenství (není sou-
částí dodávky)
Zkušební značka (viz strana 36)
Rozmìry (viz strana 31)
11

Montáž viď strana 32
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
tesnenie #98996000
(viď strana 32)
Servisné diely (viď strana 35)
Diagram prietoku
(viď strana 31)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
Obsluha (viď strana 36)
Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol litra
vody ako pitnú vodu.
Čistenie (viď strana 34)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Zvláštne príslušenstvo (nie je
súčasťou dodávky)
Osvedčenie o skúške (viď strana
36)
Rozmery (viď strana 31)
12

安装 参见第页 32
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
技术参数
本龙头配有 EcoSmart®（流量限制器）
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
该产品专为饮用水设计！
中文
垫圈#98996000
(参见第页32)
备用零件 (参见第页35)
流量示意图
(参见第页31)
带有EcoSmart®
无EcoSmart®
操作 (参见第页36)
汉斯格雅建议，清晨或在水流长时间停
滞后，前半升水不作饮用水使用。
清洗 (参见第页34)
请勿使用含有乙酸的硅胶！
符号说明
选装附件 (不在供货范围内)
检验标记 (参见第页36)
大小 (参见第页31)
13

Монтаж см. стр. 32
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Изделие предназначено исключительно для питьевой
воды!
Русский
Уплотнение #98996000
(см. стр. 32)
Κомплеκт (см. стр. 35)
Схема потока
(см. стр. 31)
 C EcoSmart®
 Без EcoSmart®
Эксплуатация (см. стр. 36)
Hansgrohe рекомендует по утрам либо
после длительного перерыва в использо-
вании не использовать первые поллитра
воды для питья.
Очистка (см. стр. 34)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Специальные принадлежности
(не включено в объем поставки!)
Знак технического контроля
(см. стр. 36)
Размеры (см. стр. 31)
14

Szerelés lásd a oldalon 32
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
A terméket kizárólag ivóvízhez tervezték!
Magyar
Tömítés #98996000
(lásd a oldalon 32)
Tartozékok (lásd a oldalon 35)
Átfolyási diagramm
(lásd a oldalon 31)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
Használat (lásd a oldalon 36)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne hasz-
nálja ivóvízként.
Tisztítás (lásd a oldalon 34)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Egyéb tartozék (a szállítási egy-
ség nem tartalmazza)
Vizsgajel (lásd a oldalon 36)
Méretet (lásd a oldalon 31)
15

Asennus katso sivu 32
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart® (virta-
uksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Tiiviste #98996000
(katso sivu 32)
Varaosat (katso sivu 35)
Virtausdiagrammi
(katso sivu 31)
 sisältää EcoSmart®
 ilman EcoSmart®
Käyttö (katso sivu 36)
Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä aamui-
sin eikä silloin, kun laitetta ei ole käytetty
pitkään aikaan.
Puhdistus (katso sivu 34)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Erityisvaruste (ei kuulu toimituk-
seen)
Koestusmerkki (katso sivu 36)
Mitat (katso sivu 31)
16

Montering se sidan 32
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Blandare seriemässigt med EcoSmart® (flödes-
kontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produkten är enbart avsedd för dricksvatten!
Svenska
Packning #98996000
(se sidan 32)
Reservdelar (se sidan 35)
Flödesschema
(se sidan 31)
 med EcoSmart®
 utan EcoSmart®
Hantering (se sidan 36)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
Rengöring (se sidan 34)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Specialtillbehör (medföljer ej
leveransen)
Testsigill (se sidan 36)
Måtten (se sidan 31)
17

Montavimas žr. psl. 32
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Tarpinė #98996000
(žr. psl. 32)
Atsarginės dalys (žr. psl. 35)
Pralaidumo diagrama
(žr. psl. 31)
 su EcoSmart®
 be EcoSmart®
Eksploatacija (žr. psl. 36)
Naudojant po ilgesnės pertraukos, „Hans-
grohe“ rekomenduoja pirmo pusės litro
vandens nevartoti kaip geriamojo.
Valymas (žr. psl. 34)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Specialūs priedai (nėra prideda-
ma)
Bandymo pažyma (žr. psl. 36)
Išmatavimai (žr. psl. 31)
18

Sastavljanje pogledaj stranicu 32
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
brtva #98996000
(pogledaj stranicu 32)
Rezervni djelovi (pogledaj strani-
cu 35)
Dijagram protoka
(pogledaj stranicu 31)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
Upotreba (pogledaj stranicu 36)
Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode ne
upotrebljavate za piće.
Čišćenje (pogledaj stranicu 34)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Posebni pribor (Nije sadržano u
isporuci!)
Oznaka testiranja (pogledaj
stranicu 36)
Mjere (pogledaj stranicu 31)
19

Montajı bakınız sayfa 32
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte
seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Conta #98996000
(bakınız sayfa 32)
Yedek Parçalar (bakınız sayfa 35)
Akış diyagramı
(bakınız sayfa 31)
 EcoSmart® dahil
 EcoSmart® hariç
Kullanımı (bakınız sayfa 36)
Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu
olarak kullanılmamasını önerir.
Temizleme (bakınız sayfa 34)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Özel aksesuarlar (Teslimat kapsa-
mına dahil değildir)
Kontrol işareti (bakınız sayfa 36)
Ölçüleri (bakınız sayfa 31)
20
