Estimado cliente:
ESP Queremos darle las gracias por haber elegido uno de nuestros productos. El
producto que usted ha adquirido, es algo de gran valor, por ello le invitamos a
leer detenidamente este pequeño manual, para sacar el máximo partido al
aparato.
Dear customer:
E G We would like to thank you for choosing one of our products. The product
you have just purchased is highly valuable and this is why we kindly invite you
to read carefully this brief manual so as you can make the most of your
equipment.
Estimado Cliente:
POR Queremos agradecer por ter elegido um dos nossos produtos. O produto
adquirido é de grande valor, pelo que solicitamos a leitura atenta deste
manual, por modo a poder obter o máximo rendimento do seu produto.
Cher client:
FR Nous voulons vous remercier d’avoir choisi un de nos produits. Le produit que
vous avez acquis est de grande valeur; par conséquent, nous vous invitons à
lire attentivement ce petit manuel pour tirer le meilleur parti à l’appareil.
Gentilissimo cliente:
IT Vogliamo ringraziarla per avere scelto uno dei nostri prodotti. Il prodotto che
lei ha acquistato è di grande valore; perciò, la invitiamo a leggere
attentamente questo picolo manuale al fine di ottenere il massimo dal suo
apparecchio.
Αγαπητέ πελάτη,
GR Θα θέλαµε να σας ευχαριστήσουµε που διαλέξατε ένα από τα προϊόντα µας.
Ησυσκευή που αποκτήσατε, διαθέτει µεγάλες δυνατότητες, γι’αυτό σας
καλούµε να διαβάσετε προσεχτικά αυτό το µικρό εγχειρίδιο έτσι στε να
µπορείτε να τις αξιοποιήσετε στο έπακρο.

ADVERTE CIAS GE ERALES / GE ERAL WAR I GS / ADVERTE CIAS
GERAIS /
AVERTISSEMENTS GENERAUX /
AVVERTE ZE GE ERALI /
ΓΕΝΙΚΕΣ ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ
ESP La instalación de la chimenea se tiene que realizar conforme a las reglamentaciones
locales, incluidas las que hagan referencia a normas nacionales o europeas.
uestra responsabilidad se limita al suministro del aparato. Su instalación se debe
realizar conforme a los procedimientos previstos para este tipo de aparatos, según las
prescripciones detalladas en estas instrucciones y las reglas de la profesión. La
responsabilidad del conjunto de la instalación, recaerá sobre los instaladores o en su
caso sobre la empresa instaladora, en ambos casos deben ser cualificados y de
reconocido prestigio.
¡¡¡IMPORTA TE!!!: Este producto incluye un bote de spray en el interior de la cámara de
combustión u horno (en su caso), que debe ser extraído antes de la puesta en
funcionamiento del mismo.
E G The installation of the stove must be done according to the local regulations,
including those referred to the national or European rules.
Our responsibility is limited to the supply of the equipment. The installation
must be done according to the foreseen procedures for this type of
equipments, following the prescriptions detailed in these instructions, and the
rules established for this profession. The responsibility of the ensemble of the
installation will fall on the installation engineers or, if it proceeds, on the
company in charge of the installation; however, in both cases they must be
qualified and renowned personnel.
IMPORTA T! This product includes a spray tin inside the combustion chamber
or oven (where applicable) that needs to be removed before starting up the
equipment.
POR A instalação da salamandra deve-se realizar segundo as regulamentações locais,
incluídas e de acordo com as normas europeias e nacionais.
A nossa responsabilidade limita-se ao fornecimento do produto. A sua instalação deve-
se realizar conforme os procedimentos previstos para este tipo de produtos, segundo as
prescrições detalhadas nas instruções e regras de boa pratica. Os instaladores deverão
ser qualificados e trabalharão por conta de empresas adequadas que assumam toda a
responsabilidade do conjunto da instalação.
¡¡¡Importante!!!: Este produto inclui uma lata de spray dentro da câmara de combustão
ou no forno (se houver) que devem ser removidas antes da colocação em operação.
FR L’installation de la cheminée doit s’effectuer conformément aux
réglementations locales, y compris celles qui font référence à des normes
européennes ou nationals. Notre responsabilité se limite à la fourniture
d’appareil. Leur installation, ne doit se faire conformément aux
procédures prévues pour ce type d’appareils, selon les prescriptions
détaillées dans ces instructions et les règles de la profession. Les
installateurs seront qualifies et travailleront au compte des enterprises

adéquates, qui assument toute la responsabilité de l’ensemble de
l’installation.
IMPORTANT!: ce produit contien un spray à l’intériur de la chambre de
combustion ou un four (dans ce casle cas échéant), qui doit être prélevé
avant la mise en oeuvre du même.
IT
La installazione della stufa si deve effetuare secondo le norme locali e
nazionali, inclusi tutti quelli che fanno riferimento alle norme nazionali ed
europee.
¡IMPORTA TE!: Questo prodotto ha uno spray all’interno della camera di
combustione o forno (ove sia applicabile), che deve essere estratto prima del
funzionamento dell’apparecchio.
GR Ηεγκατάσταση της εστίας πρέπει να γίνει σύµφωνα µε τους τοπικούς
κανονισµούς, συµπεριλαµβανοµένους τους εθνικούς ήευρωπαϊκούς
κανονισµούς που αναφέρονται.
Ηδική µας ευθύνη περιορίζεται στην παροχή της συσκευής.
Ηεγκατάστασή της πρέπει να γίνει σύµφωνα µε τις - πό προϋπόθεση-
διαδικασίες για α τού το είδο ς σ σκε ές, µε τις λεπτοµερείς
απαιτήσεις πο αναφέρονται στις οδηγίες χρήσης και σύµφωνα µε το ς
επαγγελµατικούς κανόνες. Οι τεχνικοί εγκατάστασης θα πρέπει να είναι
ειδικε µένοι και να σ νεργάζονται µε εταιρείες, πο θα µπορούν να
αναλάβο ν την πλήρη ε θύνη για ολόκληρη την εγκατάσταση.
ΣΗΜΑΝΤΙΚΟ!!! Α τό το προϊόν περιέχει ένα µπο κάλι σπρέι στο
εσωτερικό το θαλάµο καύσης (στη δική σας περίπτωση), το οποίο
πρέπει να αφαιρεθεί πριν την έναρξη της λειτο ργίας το .
1. REGULACIO ES / REGULATIO S /
REGULAÇÕES /
REGULATIONS / REGOLAZIO I / ΡΥΘΜΙΣΕΙΣ.
ESP Para una perfecta regulación de la combustión, el modelo presenta varias
entradas de aire a la cámara. El funcionamiento es el que sigue:
E G To get a perfect combustion regulation, this model presents different air inlets
to the chamber. The working process is as follow:
POR O modelo apresenta várias entradas de ar à câmara. O seu funcionamento é o
seguinte:
FR Pour une parfaite régulation de la combustión, le modèle presente plusieurs
entrées d’air à la chambre. Le fonctionnement c'est comme décrit suit:
IT Per una perfetta regolazione della combustione, questo modello ha diversi
prese d’aria alla camera. Il funzionamento é come segue:

GR Για µια τέλεια ρύθµιση της καύσης, το µοντέλο διαθέτει διάφορα
ρυθµιστικά.. Ηλειτουργία τους περιγράφεται παρακάτω.

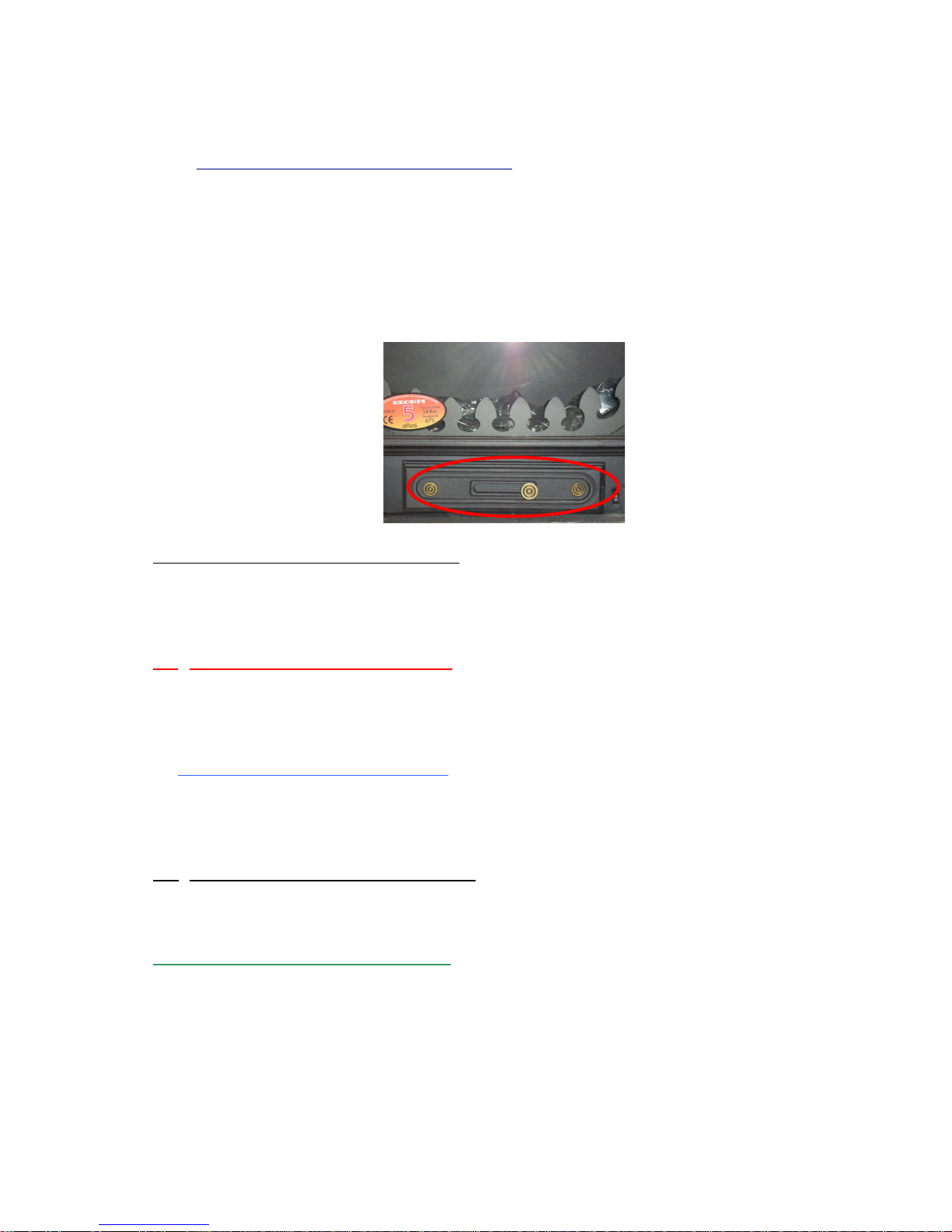

1.1 REGULACIO DE AIRE PRIMARIO:
ESP Situada en el frontal del cajón cenicero, regula el paso del aire a través del
cajón de la ceniza y la rejilla en dirección al combustible. El aire primario es
necesario para el proceso de combustión.
El cajón de la ceniza se tiene que vaciar con regularidad, para que la ceniza no
pueda dificultar la entrada de aire primario para la combustión. A través del
aire primario también se mantiene vivo el fuego.
1.1 PRIMARY AIR REGULATIO .
E G It is situated in the front part of the ash pan and it allows regulating the
oxygen inlet to the combustion chamber. It controls the air path through the
ash pan and the grate towards the fuel. The primary air is necessary for the
combustion process.
The ash pan needs to be emptied regularly so as to the ash cannot make
difficult the primary air inlet for the combustion. The primary air keeps the fire
alive.
1.1 REGULAÇÃO DO AR PRIMARIO:
POR Situa-se na parte inferior da porta, que regula a passagem do ar através da
gaveta de cinzas e da grelha de cinzas até ao combustível. O ar primário é
necessário para o processo da combustão. Através do ar primário também se
mantém vivo o fogo.
1.1 REGULATION DE L’AIR PRIMAIRE:
FR Tirette située au bas de la porte, elle règle le passage de l’air vers le
combustible, à travers le tiroir à cendres et la grille. Cet air primaire est
nécessaire au processus de combustion. Le tiroir à cendres doit être vidé
régulièrement, afin que la cendre ne bloque pas l’entrée d’air primaire de
combustion. L’air primaire permet également de maintenir le feu allumé.
1.1 REGOLAZIO E D’ARIA PRIMARIA
IT Situato giusto nel frontale del cassetto porta-cenere, ci permette la regolazione
della presa di ossigeno alla camera di combustione. Regola il passo dell’aria
attraverso il cassetto porta-cenere e la griglia in direzione al combustibile.
L’aria primaria è necessaria per il processo della combustione. Il cassetto porta-
cenere si deve svuotare con regolarità per evitare che il cenere non difficulti la
presa d’aria primaria per la combustione. Attraverso l’aria primaria si mantiene
il fuoco vivo.

1.1 ΡΥΘΜΙΣΗ ΤΟΥ ΠΡΩΤΕΥΟΝΤΑ ΑΕΡΑ.
GR Τοποθετηµένη στο κάτω µέρος της πόρτας, ρυθµίζει την ροή εισαγωγής του αέρα
µέσω του συρταριού της στάχτης και της σχάρας προς την κατεύθυνση της καύσιµης
ύλης .Οπρωτεύων αέρας είναι χρήσιµος για την έναρξη αλλά και για την διαδικασία
της καύσης.
Το συρτάρι του σταχτοδοχείου θα πρέπει να αδειάζετε ταχτικά, στε ηστάχτη να µην
µπορεί να δυσκολέψει την είσοδο του πρωτεύοντα αέρα που χρειάζεται για την
καύση. Μέσω του πρωτεύοντα αέρα επίσης διατηρείται ζωντανή ηφωτιά.

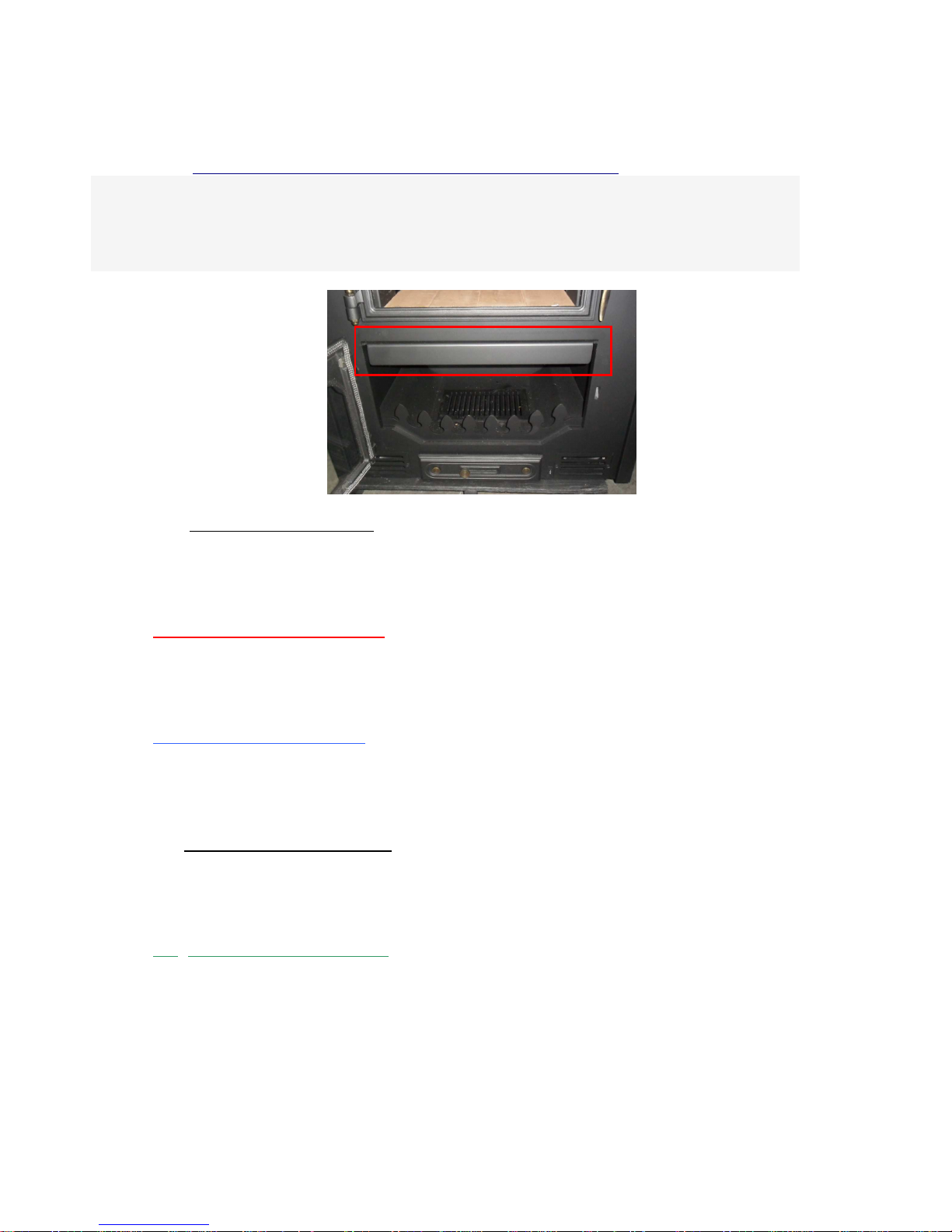

1.2 E TRADA DE AIRE SECU DARIO:
ESP Situada en la parte superior de la puerta. Favorece que el carbono incombusto
pueda sufrir una postcombustión, aumentando el rendimiento y asegurando
la limpieza del cristal.
1.2 SECO DARY AIR REGULATIO .
E G Placed on the top of the door. It helps the unburned carbon to have a post-
combustion, increasing the performance and assuring the cleaning of the
glass.
1.2 E TRADA DO AR SECU DÁRIO:
POR Situada na parte superior, por cima da porta. Esta entrada de ar, permite que
o carbono incombustível possa sofrer uma post – combustão, aumentando o
rendimento e assegurando a limpeza do vidro.
1.2 ENTREE DE L’AIR SECONDAIRE:
FR Située au dessus de la porte. Elle favorise la postcombustion du carbone non
embrasé, augmentant le rendement et assurant la propreté relative de la vitre.
1.2 E TRATA D’ARIA SECO DARIA
IT Situata nella parte superiore della porta. Favorisce che il carbonio incombusto
abbia una post-combustione, aumentando il rendimento e assicurando la
pulizia del vetro.

1.2 ΕΙΣΑΓΩΓΗ ΤΟΥ ∆ΕΥΤΕΡΕΎΟΝΤΑ ΑΕΡΑ.
GR Βρίσκεται στην πάνω εσωτερική πλευρά της πόρτας µεταξύ αυτού και του
γυαλιού.Χρησιµεύει στην µετάκαυση των καυσαερίων που ενδεχοµένως να
περιέχουν άκαυστη ύλη, αυξάνοντας την αποτελεσµατικότητα και την
απόδοση και διασφαλίζοντας την καθαριότητα του τζαµιού.
1.3 DOBLE COMBUSTIO
ESP Situada en la parte trasera, permite la entrada de aire destinado a la doble
combustión. Su función es aumentar el rendimiento del equipo y disminuir las
emisiones contaminantes.
1.3 DOUBLE COMBUSTIO
E G Placed in the lower rear part, it regulates the air inlet intended for the double
combustion. Its function is to increase the performance of the equipment and
to decrease the pollutant emissions.
1.3 DUPLA COMBUSTÃO
POR Localizado na parte traseira, permite a entrada de ar para a combustão dupla.
A sua função é a de aumentar o desempenho do computador e reduzir as
emissões.
1.3 DOUBLE COMBUSTION
FR Située dans la partie inférieure, il règle l'entrée d'air destiné à la double
combustion. Sa fonction est d'augmenter le rendement de l'équipe et de
diminuer les émissions polluantes.
1.3 DOPPIA COMBUSTIO E
IT Situata nella parte posteriore inferiore, regola la presa d’aria intessa per la
doppia combustione. La sua funzione è quella di aumentare il rendimento
dell’apparecchio e ridurre le emissioni inquinanti.

1.3 ΕΙΣΑΓΩΓΗ ΤΟΥ ΤΡΙΤΕΥΟΝΤΑ ΑΕΡΑ.
GR Βρίσκεται στο πίσω µέρος, επιτρέπει την είσοδο του αέρα για τη διπλή καύση και
ρυθµίζει την είσοδο οξυγόνου για την δευτερογενή καύση. Συνίσταται να είναι
κλειστή κατά την διάρκεια της έναρξης της καύσης και να ανοίγεται µόλις η
φωτιά σταθεροποιείται.
2 COLOCACIO / SUSTITUCIO DE ELEME TOS /
ARRANGEMENT AND ELEMENTS REPLACEMENT /
COLOCAÇÃO / SUBSTITUIÇÃO DOS ELEME TOS /
REMPLACEMENT DES ELEMENTS / COLLOCAZIONE
/SUSTITUZIONE DI ELEMENTI / ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ
ΕΞΑΡΤΗΜΑΤΩΝ
2.1 HOR O
ESP Situado en la parte superior de estufa posee una cámara de cocción
hermética. La base del horno es de ladrillo refractario (absorbe el calor y lo
irradia poco a poco). El calentamiento se produce por el paso del humo por
los laterales y superior del horno. En el techo incluye un tubo que conecta
con la salida de humos a fin de evacuar los gases de cocción, que genera el
asado.
Para su limpieza cabe resaltar el especial cuidado que se debe tener, puesto
que productos agresivos se comen la pintura y demasiada agua puede acabar
oxidándolo.
El horno posee los siguientes componentes:
- Termómetro: Marca la temperatura de cocción del horno. Para su
instalación procederemos como sigue:
- Bandeja. Realizada en acero inoxidable. Regulable en dos alturas en
funcion de la ranura de la guia lateral que usemos. Para evitar el
deterioro de la misma es aconsejable sacarla cuando no este en uso.
- Ladrillos refractarios. Colocados en la base del horno, su funcion es
absorver el calor e irradiarlo poco a poco

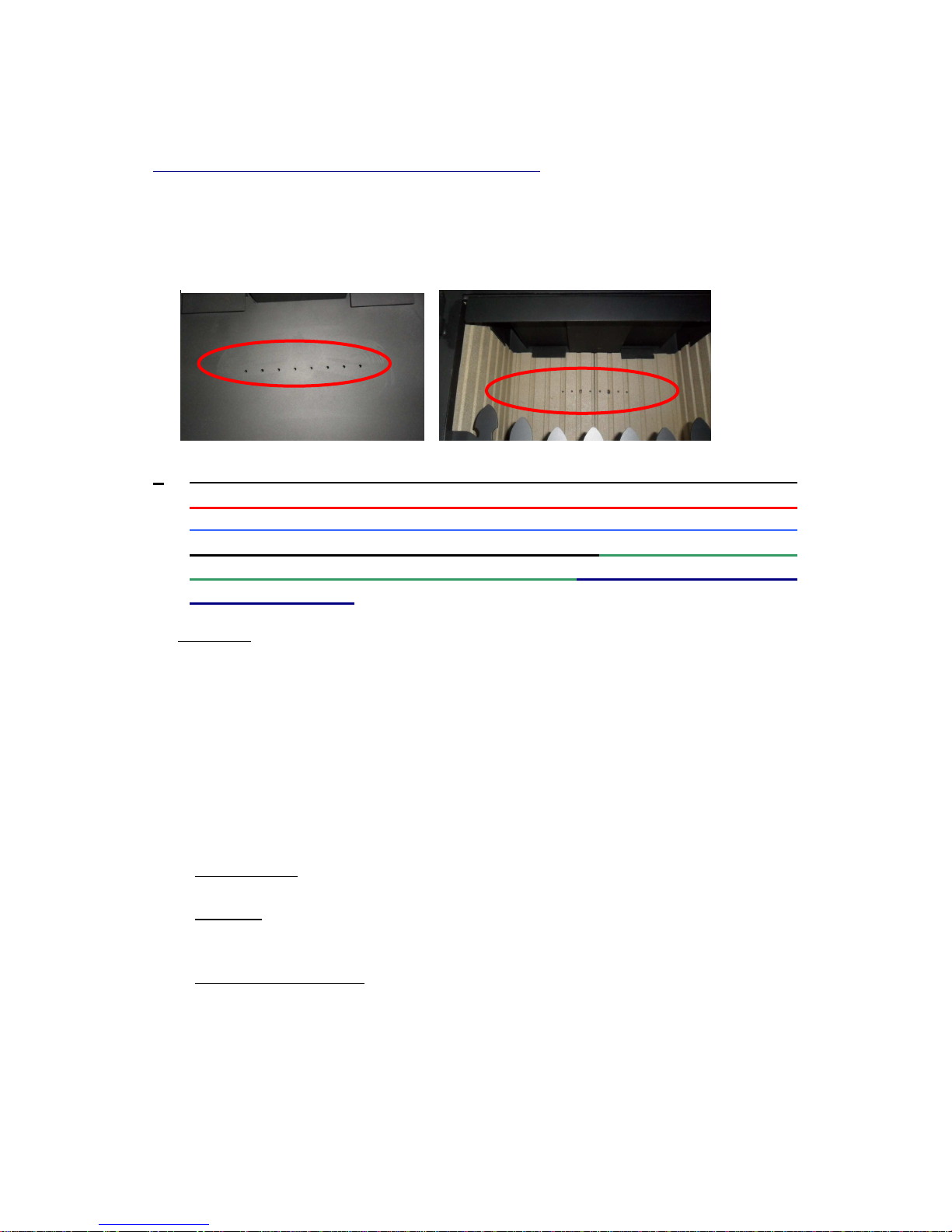

2.1 COOKI G CHAMBER (OVE )
E G It is situated in the upper part of the stove and it has a hermetic cooking
chamber. The base of the oven is made of firebrick, which absorbs the heat
and radiates it little by little. The heating is produced thanks to the path of the
smoke through the side and upper part of the oven. There is a hole on the
top ceiling of the oven which connects with a small pipe whose function is to
evacuate the cooking gas generated during the roasting. Regarding the
cleaning, it is important to highlight that it is not advisable to use abrasive
products because they damage the paint; besides, too much water could
produce rust.
The oven has the following parts:
- Thermometer: It shows the oven cooking temperature. It never shows
the temperature of the combustion chamber. To install the thermometer,
please proceed as indicate in the following pictures:
- Trays: They are made of stainless steel. It is possible to adjust them in
different heights depending on the side guide slot we use. It is advisable
to remove the trays when they are not in use in order to avoid any
damages.
- Firebricks: They are placed in the base of the oven and their function is
to absorb the heat and radiate it little by little.
2.1 FOR O
POR Situado na parte superior da salamandra possui uma câmara de cocção
hermética. A base do forno é de tijolo refractário (que absorve o calor e irradia
pouco a pouco). O aquecimento produz-se pela passagem de fumo nas partes
laterais e superiores do forno. o tecto incluem-se um tubo que conecta com
a saída de fumos a fim de evacuar os gases de cocção gerados pelo assado.
Para a sua limpeza convém indicar o especial cuidado que se deve ter, com a
utilização de produtos agressivos que danificam a pintura. A água em demasia
pode oxidar o interior do forno. O forno é constituído pelos seguintes
componentes.
- Termómetro: Marca a temperatura de cocção do forno. Para sua
instalação procederemos como se indica:
- Bandeja. Realizada em aço inox. Regulável em duas alturas em função da
ranhura da guia lateral que usarmos. Para evitar a sua deteoração é
aconselhável remove-la quando não estiver em uso
- Tijolos refractários. Colocados na base do forno, a sua função é absorver
o calor e irradia-lo pouco a pouco
2.1 FOUR
L’appareil dispose d’un espace de cuisson hermétique situé au dessus du
foyer. La base est composée de briques réfractaires (absorbent la chaleur et
la restituent peu à peu). La chaleur est produite par le passage de la fumée

par les côtés et par la partie supérieure du four. Dans le four, au plafond, un
tuyau relié à la sortie des fumées permet l’évacuation des gaz de cuisson.
Pour son nettoyage, ne pas utiliser de produits corrosifs qui rongent la
peinture, et de l’eau qui provoque de l’oxydation.
Le four est doté des éléments suivants :
- Thermomètre: Indique la température de cuisson du four. Pour l’installer,
procéder comme suit . (photos 1-2)
- Plateau. En inox. Réglable sur deux hauteurs, Pour éviter qu’il ne s’abime,
il est conseillé de le retirer quand il n’est pas utilisé.
- Briques réfractaires:. Placées à la base du four, elles absorbent la
chaleur et la restituent peu à peu
2.1 CAMERA DI COTTURA (FOR O)
IT Situato nella parte superiore della stufa, ha una camera di cottura ermetica. La
basse del forno è fatta in mattone refrattario (assorbe il calore e lo irradia
gradualmente). Il riscaldamento si produce per il passo del fumo attraverso i
laterali e la parte superiore del forno. el soffitto del forno apprezziamo un
orifizio; questo connette con un picolo tubo e la sua funzione è evacuare i gas
di cottura prodotti dal arrosto. Si deve fare speziale attenzione durante la sua
pulizia, dato che l’utilizzo di prodotti aggressivi deteriorano la vernice e troppa
acqua può ossidarlo.
Il forno ha le seguenti componenti:
- Termometro : segna la temperatura di riscaldamento del forno. In nessun
caso segna la temperatura della camera di combustione. Per la sua
installazione faremo come mostrato nei seguenti fotografie:
- Vassoio : fatto in acciaio inox. Sono regolabili in varie altezze a seconda
della fessura della guida laterale che utilizziamo. Al fine di evitare il
deterioramento dello stesso si consiglia toglierlo quando non ci sia in
uso.
- Mattone refrattario: si trovano nella basse del forno e la sua funzione è
assorbire il calore e irradiarlo gradualmente.
2.1 ΦΟΥΡΝΟΣ
GR Τοποθετηµένο στο πάνω µέρος της σόµπας υπάρχει ένας ερµητικά κλειστός θάλαµος
ψησίµατος .Ηβάση του φούρνου είναι απο πυρότούβλο ( απορροφά την ζέστη και
την ακτινοβολεί σταδιακά). Ηθέρµανση του φούρνου γίνεται µε το πέρασµα του
καπνού εξωτερικά γύρω από τα πλαϊνά του τοιχ µατα και από το πάνω µέρος του.
Στην επάνω πλευρά εσωτερικά υπάρχει ένας σωλήνας που συνδέεται µε την εξαγωγή
του καπνού για την απαγωγή των ατµ ν που δηµιουρ-γούνται κατά την διάρκεια
του ψησίµατος.
Για τον καθαρισµό του φούρνου θα πρέπει να σηµειωθεί ηειδική φροντίδα που θα
πρέπει να δίνεται. Ηχρήση λάθος προϊόντων (διαβρωτικ ν ήτριψίµατος) σβήνουν
το χρ µα εν µεγάλη ποσότητα νερού µπορεί να τον οξειδ σει.

Οφούρνος διαθέτει τα παρακάτω εξαρτήµατα:
- Θερµόµετρο: Μετράει την θερµοκρασία ψησίµατος του φούρνου. Για την
εγκατάστασή του ακολουθούµε τα εξής:
- Πυρότουβλα Τοποθετηµένα στη βάση του φούρνου, ηλειτουργία τους είναι να
απορροφούν θερµότητα και να την εξαπλ νουν σταδιακά.
2.2 PARRILLA DE ASADOS
ESP La parrilla de asados es una accesorio, que incorpora de serie y que a fin de
evitar el deterioro de la misma es aconsejable extraerlla cuando no este en
uso.

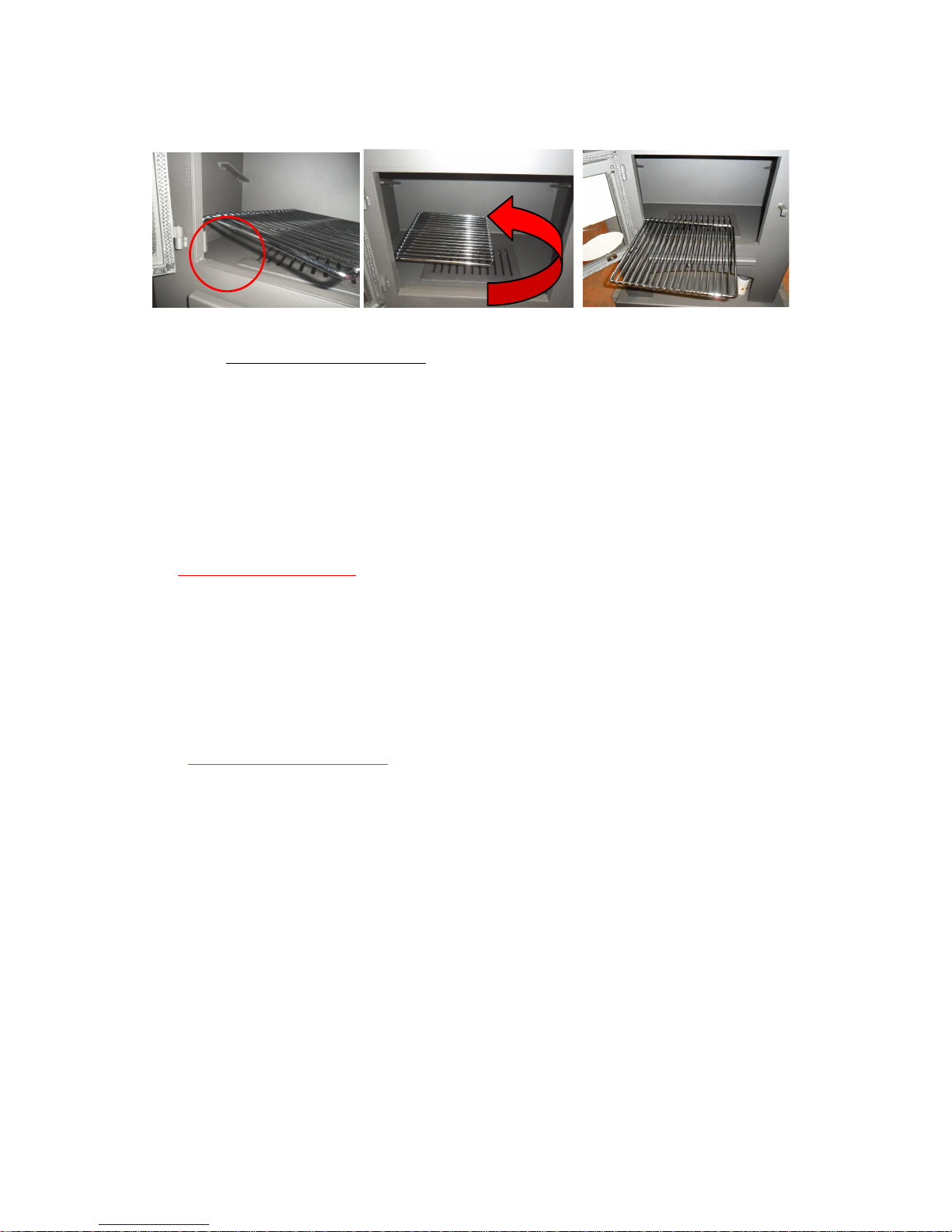

2.2 GRILL
E G The grill is a standard accessorize and it is advisable to remove the grill when it
is not in use in order to avoid any damages.
2.2 GRELHA DE ASSADOS
POR A grelha de assados é um acessório que se incorpora de serie. Quando não
estiver em utilização é aconselhado remove-la para evitar a sua deteoração.
2.2 GRILLE DE CUISSON
FR La grille de cuisson est un accessoire installé d’origine. Pour éviter qu’elle ne
s’abime, il est conseillé de la retirer quand elle n’est pas utilisée.
2.2 GRIGLIA DI ARROSTO
IT La griglia di arrosto è un accessorio che viene in serie e al fine di evitare il
deterioramento delle stesse si consiglia toglierla quando non ci sia in uso.
2.2 ΣΧΑΡΑ ΨΗΣΙΜΑΤΟΣ
GR Ησχάρα για ψητά είναι ένα αξεσουάρ, που υπάρχει ενσωµατωµένο στην
εστία αυτής της σειράς. Προκειµένου να αποτραπεί ηαλλοίωση της είναι
καλύτερα να την αφαιρούµε από τον θάλαµο όταν δεν την χρησιµοποιούµε.

2.3 REGISTRO DE LIMPIEZA.
ESP Con el uso y el paso del tiempo se pueden crear depósitos de hollín en el
techo exterior del horno de cocción. Estos depósitos pueden obstruir el tiro y
provocar mal funcionamiento del aparato, por lo que se deben eliminar
al menos 2-3 veces al año (en función de uso). La limpieza se realiza mediante
un registro de limpieza que incorpora el aparato y que esta oculto bajo el
anagrama situado sobre la puerta del horno. Este anagrama se debe
destornillar y al quitarlo resultará un orificio por el que se puede acceder para
la limpieza.

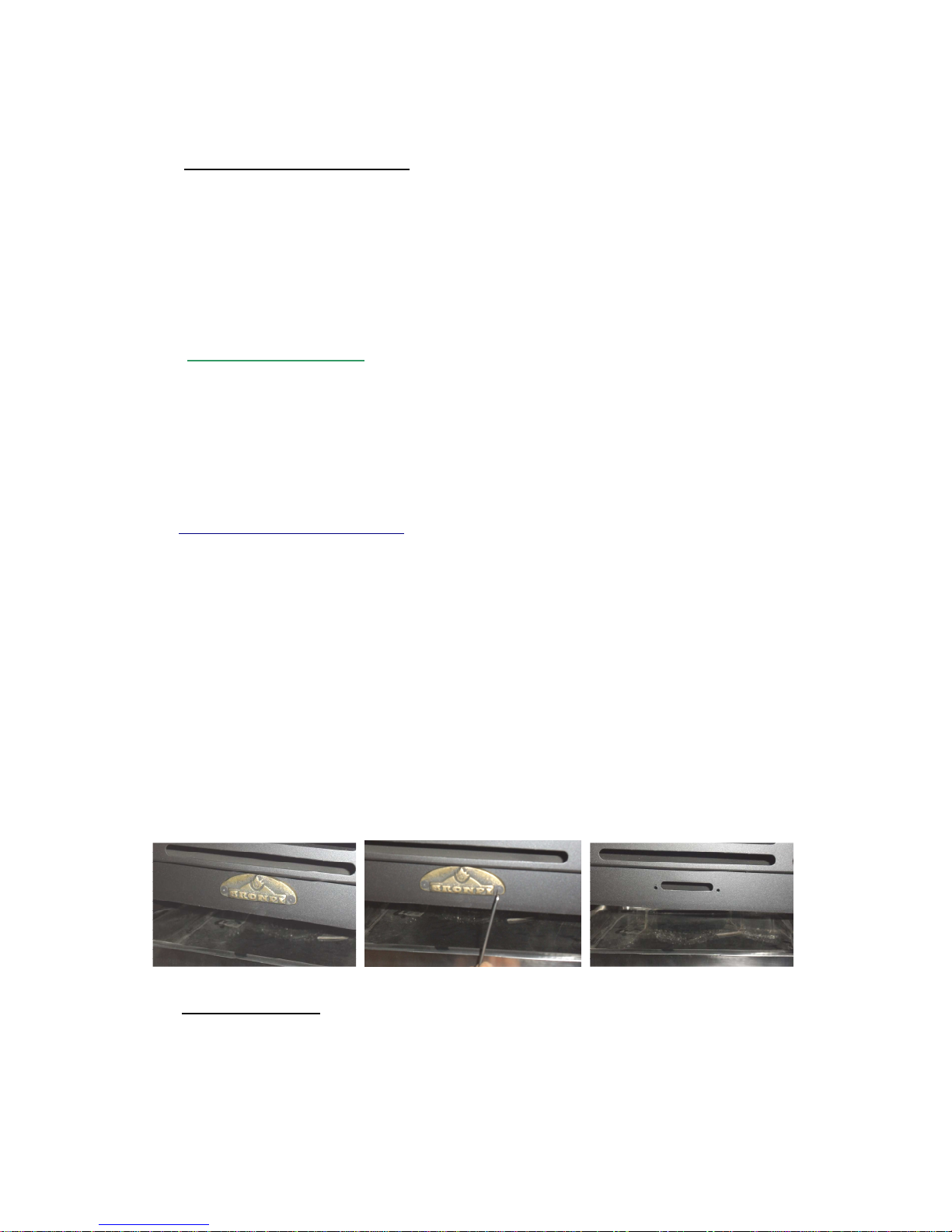

2.3 CLEA I G DEPODIT
E G As we use it and as time goes by, soot deposits can be created in the external
ceiling of the cooking oven. These deposits can block the draw and cause a
malfunction on the equipment, so it is advisable to remove them, at least, 2-3
times a year (depending on the use.) We need to do this by using the built-in
cleaning deposit, which is hidden under the logo placed in the door of the
oven. We have to unscrew it to see the hole from where we can gain access
to proceed with the cleaning.
2.3 REGISTRO DO LIMPEZA
POR Com o uso e ao longo do tempo pode criar depósitos de fuligem no teto fora
das estufas. Estes depósitos podem bloquear o tiro e provocar, de modo que
deve eliminar pelo menos 2-3 vezes por ano (dependendo do uso). A limpeza
é feita através de uma limpeza do registro, que incorpora o aparelho e está
escondido sob o logo acima da porta do forno. Este logotipo deve ser soltar e
remover um buraco através do qual você pode acessar para a limpeza.

2.3 TRAPPE DE NETTOYAGE
FR Avec l'utilisation et au fil du temps, de la suie peut se déposer sur la
couverture extérieure du four. Ces dépôts peuvent bloquer le tirage et
provoquer un dysfonctionnement de l’appareil. Il est donc indispensable de
les retirer au moins 2-3 fois par an (selon l'utilisation). Ce nettoyage se fait
facilement grâce à la trappe cachée sous le LOGO au-dessus de la porte du
four. Il suffit de dévisser ce LOGO pour le retirer et voir apparaître la trappe
d’où le nettoyage peut être fait..
2.3. REGISTRO DI PULIZIA
IT Con l’uso e il passo del tempo si possono creare depositi di fuliggine nel
soffitto esterno del forno di cottura. Questi depositi possono ostruire il tiraggio
e causare un malfunzionamento dell’apparecchio, e perciò si devono
eliminare almeno 2-3 volte l’anno (a seconda dell’uso). Questo si fa tramite un
resgistro di pulizia che ha l’apparecchio e che è occulto sotto l’anagramma
situato nella porta del forno. Questo anagramma si deve svitare e quando si è
tolto si vedrà un buco per cui si può accedere per fare la pulizia.
2.3 ΘΥΡΙ∆Α ΚΑΘΑΡΙΣΜΟΥ
GR Με την χρήση της εστίας και το πέρασµα του χρόνου είναι πιθανόν να
δηµιουργηθούν συσσωµατ µατα αιθάλης-καπνιάς στην εξωτερική πλευρά
του επάνω τµήµατος του φούρνου ψησίµατος. Αυτά µπορούν να
µπλοκάρουν το πέρασµα των καυσαερίων και να προκαλέσουν κακή
λειτουργία της συσκευής, γι’αυτό θα πρέπει να αφαιρούνται τουλάχιστον 2-3
φορές τον χρόνο (ανάλογα την λειτουργία χρήσης και την ποιότητα του
χρησιµοποιούµενου ξύλου). Ηκαθαριότητα γίνεται µέσω µιας θυρίδας
επίσκεψης που είναι ενσωµατωµένη στην εστία και βρίσκεται κρυµµένη
κάτω απο το µεταλλικό λογότυπο. Αυτό βρίσκεται ακριβ ς επάνω από την
πόρτα του φούρνου. Ξεβιδ νοντας το λογότυπο και αφαιρ ντας το
αποκαλύπτεται ένα άνοιγµα από το οποίο δίνεται πρόσβαση για να γίνει ο
καθαρισµός.
2.4 EMBELLECEDOR
ESP Previamente a la instalación del modelo debemos comprobar la altura de la
habitación. Hay que tener en cuenta que la altura de la chimenea esta
comprendida entre un mínimo de 240 cm., con la rejilla telescópica

totalmente introducida y un máximo de 289 cm. con la rejilla telescópica
totalmente extraída.
La chimenea incluye de serie un embellecedor metálico para ocultar el
conducto de humos. Este consta de dos partes:
2.4 HUB CAP
E G Before the installation of the equipment we need to check the height of the
room. We need to take into account that the fireplace has a height between a
minimum of 240cm. with the telescopic grate inside, and a maximum of
289cm. with the telescopic grate outside. The fireplace has a standard metallic
hubcap to hide the smoke pipe. It consists of two parts:
2.4 TUBO EMBELEZADOR
POR Em primeiro lugar, antes de instalar este produto, deve-se verificar a altura
interior da habitação. Deve-se ter em conta que a altura da lareira está
compreendida entre um mínimo de 240 cm até à extensão do tubo
telescópico de um máximo de 289 cm. Este tubo engloba um tubo
embelezador que serve para ocultar a conduta de fumos. Este é constituído
por duas partes:
2.4 CACHE-TUYAU
FR Avant l'installation de l’appareil, il faut vérifier la hauteur de la pièce en
sachant que la hauteur de la cheminée est comprise entre un minimum
de 240 cm ( grille télescopique rentrée) et un maximum de 289 cm ( grille
télescopique déployée).
Pour masquer le conduit de fumées, l’appareil est fourni avec un cache-
tuyau métallique composé de deux parties (voir ci-après) :
2.4 BORCHIA
IT Prima dell’installazione dell’apparecchio dobbiamo controllare l’altezza
della stanza. Dobbiamo tenere in considerazione che il camino ha
un’altezza tra un minimo di 240 cm. con la griglia telescopica all’interno, e
di 289 cm. con la griglia telescopica all’esterno. Il camino ha in serie una
borchia metallica per occultare la canna fumaria. Questo ha due pezzi:
2.4 ΚΑΛΥΜΜΑ ΚΑΠΝΑΓΩΓΟΥ
GR Ηεστία περιλαµβάνει ένα µεταλλικό κάλυµµα αποτελούµενο από δυο
κοµµάτια, που χρησιµεύει για την απόκρυψη του καπναγωγού.
Πριν την εγκατάσταση της εστίας θα πρέπει να µετράται το συνολικό
ύψος του δωµατίου. Ηεστία µε το κάλυµµα απαιτεί ελάχιστο ύψος 240
cm εν το µέγιστο είναι 289 cm (µε το τηλεσκοπικό τµήµα πλήρως
τραβηγµένο επάνω.

ESP •Una primera fija que se acopla directamente en la parte superior de
la campana. Dicha pieza se fija a la campana mediante unos clips
metálicos que incorpora el embellecedor por su parte interior.
E G •Firstly, a fixed piece which is attached to the top part of the hood.
This piece is attached to the hood by means of some metallic clips
which are placed inside the hubcap.
POR
• Um primeiro troço que se aplica na parte superior da campânula.
Esta peça fica fixa a uma campânula mediante uns clips metálicos
interiores que existem no interior do tubo.
FR
•Une première, fixe qui s’emboîte directement dans la partie
supérieure de la hotte. Cette pièce se fixe à la hotte au moyen de
clips métalliques intégrés à la partie intérieure du cache-tuyau
IT
•Primo, c’è un pezzo fisso. attaccato alla parte superiore della cappa. Questo
pezzo si attacca alla cappa tramite i clip metallici che ha la brochia al suo
interno.
GR •Το πρ το κοµµάτι έχει µήκος και τοποθετείται απευθείας επάνω
από την φούσκα της εστίας. Στερε νεται στο συγκεκριµένο σηµείο
µε την βοήθεια µεταλλικ ν στηριγµάτων, τα οποία βρίσκονται
εσωτερικά του συγκεκρι-µένου κοµµατιού και τα οποία
αγκαλιάζουν την υπάρχουσα στεφάνη επάνω στην φούσκα της
εστίας.
ESP
•Una segunda móvil (rejilla telescópica) de unos 50 cm. que se desliza
por el interior de la parte fija. Dicho telescópico se ira extrayendo

hasta topar con el techo de la habitación, atornillándolo al mismo
por los orificios situados a tal fin.
E G •Secondly, a mobile piece (telescopic grate) of about 50cm. which
slides through the internal part of the fixed piece. This telescopic
piece needs to be pulled out until it gets to the room ceiling and we
will screw it up through the holes it has.
POR
• Um segundo troço móvel, com grelha telescópica de 50 cm, que tem
objectivo deslizar pelo o interior do tubo fixo. Este troço telescópico
deslizará no interior do tubo até fazer o remate junto ao tecto,
fixando com parafusos a respectiva peça ao tecto. Deve-se usar os
orifícios existentes.
FR
•Une deuxième, mobile (grille télescopique) d'environ 50 cm. qui se
glisse à l’intérieur de la partie fixe . Il suffira de monter petit à petit
cette partie télescopique jusqu’au plafond de la pièce et l’y fixer en
vissant aux endroits prévus à cet effet
IT •Secondo, un pezzo mobile (griglia telescópica) di circa 50cm. che
scorre all’interno del pezzo fisso. Questo pezzo telescopico si deve
tirare fuori fino a raggiungere il tetto della stanza, avvitandolo
tramite i fori che ha.
GR •Το δεύτερο κοµµάτι είναι κινούµενο - ρυθµιζόµενο
(τηλεσκοπικό µε γρίλιες) µε µήκος περίπου 50 cm. Το τµήµα
αυτό σύρεται επάνω –κάτω ελεύθερα µέσα στο πρ το. Κατά
την τοποθέτηση του συνολικού καλύµµατος αυτό το τµήµα
σύρεται επάνω έως το ταβάνι όπου και βιδ νεται
χρησιµοποι ντας τις τρύπες που διαθέτει.

ORIFICIO PARA
ATORNILLAR
EMBELLECEDOR
TELESCOPICO
EMBELLECEDOR
FIJO
2.5 PLACAS I TERIORES
ESP El interior de la cámara de combustión esta compuesto por placas de
vermiculita y nunca se debe usar el producto si éstas placas han sido extraídas.
En caso de rotura, para reemplazar la pieza, debemos extraer el deflector y se
actuará del siguiente modo:
- Comenzaremos extrayendo unos de los laterales. Para ello elevaremos un
poco la placa y la iremos inclinando hasta que salga.
2.5 I TER AL SHEETS
E G The internal part of the combustion chamber consists of vermiculite sheets
and we should never use the equipment if these sheets have been removed.
- We will start by extracting some of the wings. We will raise a bit the plate
and tilt it until it goes out.
2.5 PLACAS I TERIORES
POR O interior da câmara de combustão está composta por placas de vermiculite e
nunca se deve usar o produto sem as placas. Em caso de ruptura dessa placa,
para substituir a peça, deve-se realizar os seguintes passos. Remover o
deflector e remover uma das placas laterais. Para isso, deveremos levantar um
pouco a placa e inclinar a mesma até que saia frontalmente.
2.5 PANNEAUX INTERIEURS
FR L’intérieur du foyer de combustion est composé de panneaux de vermiculite.
L’appareil ne doit jamais être utilisé si ces panneaux ont été enlevés. En

cas de détérioration, on procédera de la manière suivante pour les remplacer
:
2.5 PIASTRE I TER E
IT L’interno della camera di combustione è composto da vermiculite e
l’apparecchio non deve mai essere utilizzato se le piastre sono state rimosse.
Cominciamo faciendo il estratto dei laterali. Per questo alzaremo un po le plate
e si fara una inclinazione fino a quando finira.
2.5 ΕΣΩΤΕΡΙΚΕΣ ΠΛΑΚΕΣ
GR Το εσωτερικό του θαλάµου καύσης αποτελείται απο κοµµάτια βερµικουλίτη και το
προιόν δεν πρέπει ποτέ να χρησιµοποιείται εάν αυτές οι πλάκες έχουν µετακινηθεί..
Σε περίπτωση σπασίµατος, για να αντικατασταθεί το κοµµάτι,πρέπει να αφαιρέσουµε
τον εκτροπέα και αυτό µπορεί να γίνει µε τον εξής τρόπο :

3 CARACTERISTICAS TEC ICAS / TECH ICAL FEATURES /
CARACTERISTICAS TEC ICAS / CARACTERISTIQUES
TECHNIQUES / CARATTERISTICHE TECNICHE / ΤΕΧΝΙΚΑ
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Potencia calorífica / Puissance nominale/ Nominal output 14 kW
Rendimiento / Rendement / Efficiency / Rendimento 78 %
Emisiones CO (13% O2) / Taux de CO (13%O2) /
Emissions of CO (13%CO) / Emissões CO (13% O2) 0.07 %
Temperatura de humos / T° fumées / Flue gas temperature
/ Temperatura de fumos 304 ºC
Conducto de humos / Conduit de fumee / Diameter of pipe /
Conduta de fumos Ø 200 mm
Carga combustible/ Combustible recomendé / Fuel
consumption / Carga combustível 4.25 Kg/h
Longitud maxima de leña / Longueur maximale de buches 55 cm
Peso / Masse de l’appareil / Weigth / Peso 192 Kg

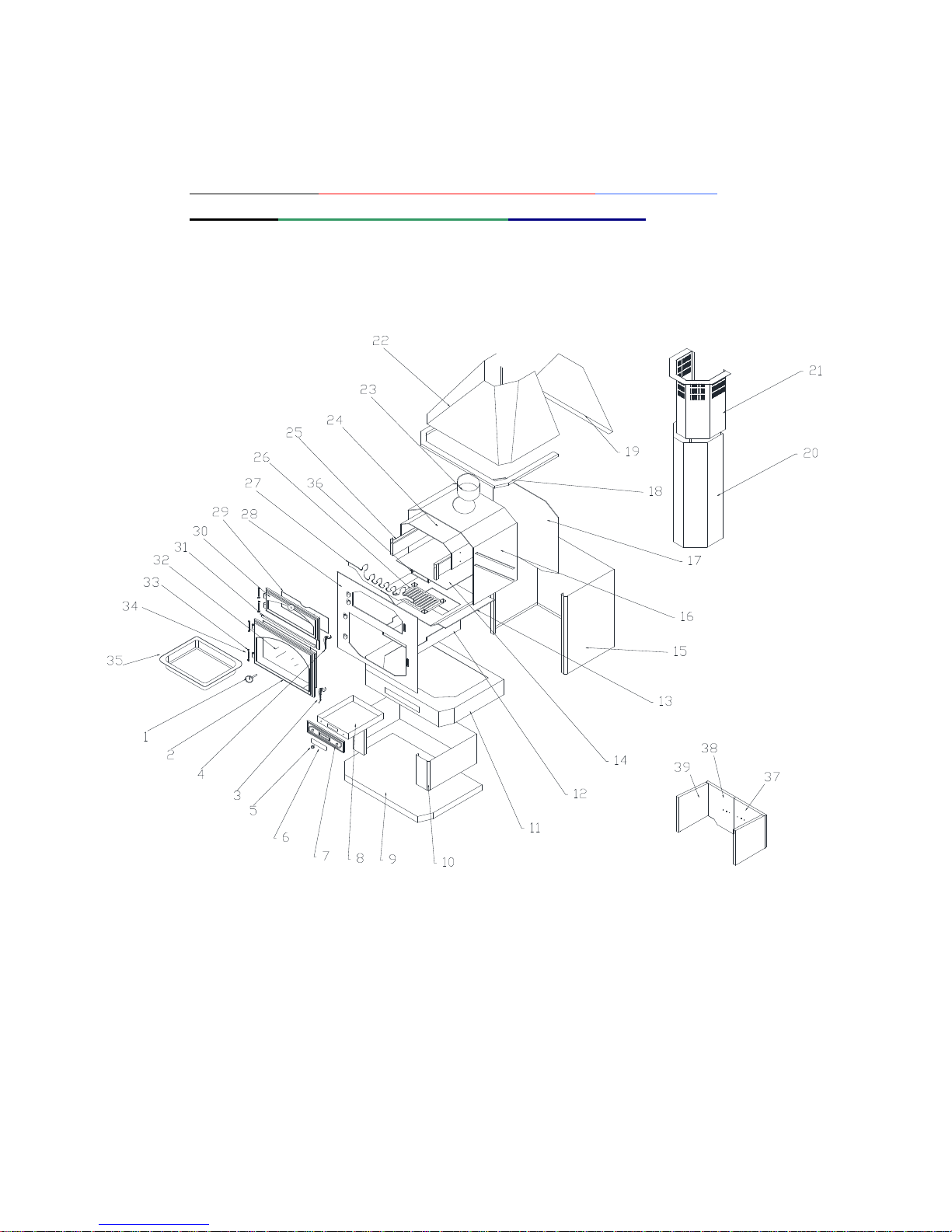

4EXPLOSIO / EXPLODED VIEW DRAWI G / EXPLOSÃO /
ECLATE / DISEGNO ESPLOSO / ΑΝΑΠΤΥΓΜΑ
