Bronpi Kenia series User manual

SERIE KENIA
INSTRUCCIONES DE USO
INSTRUCTION MANUAL
INSTRUÇÕES DE USO
MANUEL D’UTILISATION
INSTRUZIONI PER L´USO
Ο∆ΗΓΙΕΣ ΧΡΗΣΗΣ

Estimado cliente:
ESP` Queremos darle las gracias por haber elegido uno de nuestros productos. El
producto que usted ha adquirido, es algo de gran valor, por ello le invitamos a
leer detenidamente este pequeño manual, para sacar el máximo partido al
aparato.
ear customer:
ENG We would like to thank you for choosing one of our products. The product
you have just purchased is highly valuable and this is why we kindly invite you
to read carefully this brief manual so as you can make the most of your
equipment.
Estimado Cliente:
POR Queremos agradecer por ter elegido um dos nossos produtos. O produto
adquirido é de grande valor, pelo que solicitamos a leitura atenta deste
manual, por modo a poder obter o máximo rendimento do seu produto.
Cher client:
FR Nous voulons vous remercier d’avoir choisi un de nos produits. Le produit que
vous avez acquis est de grande valeur; par conséquent, nous vous invitons à
lire attentivement ce petit manuel pour tirer le meilleur parti à l’appareil.
Gentilissimo cliente:
IT Vogliamo ringraziarla per avere scelto uno dei nostri prodotti. Il prodotto che
lei ha acquistato è di grande valore; perciò, la invitiamo a leggere
attentamente questo picolo manuale al fine di ottenere il massimo dal suo
apparecchio.
Αγαπητέ πελάτη,
GR Θα θέλαµε να σας ευχαριστήσουµε που διαλέξατε ένα από τα προϊόντα µας. Η
συσκευή που αποκτήσατε, διαθέτει µεγάλες δυνατότητες, γι’αυτό σας καλούµε να
διαβάσετε προσεχτικά αυτό το µικρό εγχειρίδιο έτσι στε να µπορείτε να τις
αξιοποιήσετε στο έπακρο.

A VERTENCIAS GENERALES / GENERAL WARNINGS / A VERTENCIAS
GERAIS /
AVERTISSEMENTS GENERAUX /
AVVERTENZE GENERALI /
ΓΕΝΙΚΕΣ ΠΡΟΕΙ∆ΟΠΟΙΗΣΕΙΣ
ESP La instalación de la chimenea se tiene que realizar conforme a las reglamentaciones
locales, incluidas las que hagan referencia a normas nacionales o europeas.
Nuestra responsabilidad se limita al suministro del aparato. Su instalación se debe
realizar conforme a los procedimientos previstos para este tipo de aparatos, según las
prescripciones detalladas en estas instrucciones y las reglas de la profesión. La
responsabilidad del conjunto de la instalación, recaerá sobre los instaladores o en su
caso sobre la empresa instaladora, en ambos casos deben ser cualificados y de
reconocido prestigio.
¡¡¡IMPORTANTE!!!: Este producto incluye un bote de spray en el interior de la cámara de
combustión u horno (en su caso), que debe ser extraído antes de la puesta en
funcionamiento del mismo.
ENG The installation of the stove must be done according to the local regulations,
including those referred to the national or European rules.
Our responsibility is limited to the supply of the equipment. The installation
must be done according to the foreseen procedures for this type of
equipments, following the prescriptions detailed in these instructions, and the
rules established for this profession. The responsibility of the ensemble of the
installation will fall on the installation engineers or, if it proceeds, on the
company in charge of the installation; however, in both cases they must be
qualified and renowned personnel.
IMPORTANT! This product includes a spray tin inside the combustion chamber
or oven (where applicable) that needs to be removed before starting up the
equipment.
POR A instalação da salamandra deve-se realizar segundo as regulamentações locais,
incluídas e de acordo com as normas europeias e nacionais.
A nossa responsabilidade limita-se ao fornecimento do produto. A sua instalação deve-
se realizar conforme os procedimentos previstos para este tipo de produtos, segundo as
prescrições detalhadas nas instruções e regras de boa pratica. Os instaladores deverão
ser qualificados e trabalharão por conta de empresas adequadas que assumam toda a
responsabilidade do conjunto da instalação.
¡¡¡Importante!!!: Este produto inclui uma lata de spray dentro da câmara de combustão
ou no forno (se houver) que devem ser removidas antes da colocação em operação.
FR L’installation de la cheminée doit s’effectuer conformément aux
réglementations locales, y compris celles qui font référence à des normes
européennes ou nationals. Notre responsabilité se limite à la fourniture
d’appareil. Leur installation, ne doit se faire conformément aux
procédures prévues pour ce type d’appareils, selon les prescriptions
détaillées dans ces instructions et les règles de la profession. Les

installateurs seront qualifies et travailleront au compte des enterprises
adéquates, qui assument toute la responsabilité de l’ensemble de
l’installation.
IMPORTANT!: ce produit contien un spray à l’intériur de la chambre de
combustion ou un four (dans ce casle cas échéant), qui doit être prélevé
avant la mise en oeuvre du même.
IT La installazione della stufa si deve effetuare secondo le norme locali e
nazionali, inclusi tutti quelli che fanno riferimento alle norme nazionali ed
europee.
La nostra responsabilità è limitata alla fornitura dell’apparecchio. La
instalazione deve essere eseguita in conformità con le procedure prevviste per
questo apparecchio, secondo le prescrizioni dettagliati in queste istruzioni e le
regole della professione. Gli installatori saranno qualificati e lavoreranno per
aziende appropriate, che assumeranno tutta la responsabilità di tutto il
compagine della instalazione.
IMPORTANTE!: Questo prodotto ha uno spray all’interno della camera di
combustione o forno (ove sia applicabile), che deve essere estratto prima del
funzionamento dell’apparecchio.
GR Ηεγκατάσταση της εστίας πρέπει να γίνει σύµφωνα µε τους τοπικούς κανονισµούς,
συµπεριλαµβανοµένους τους εθνικούς ήευρωπαϊκούς κανονισµούς που αναφέρονται.
Ηδική µας ευθύνη περιορίζεται στην παροχή της συσκευής.
Ηεγκατάστασή της πρέπει να γίνει σύµφωνα µε τις -υπό προϋπόθεση- διαδικασίες
για αυτού του είδους συσκευές, µε τις λεπτοµερείς απαιτήσεις που αναφέρονται στις
οδηγίες χρήσης και σύµφωνα µε τους επαγγελµατικούς κανόνες. Οι τεχνικοί
εγκατάστασης θα πρέπει να είναι ειδικευµένοι και να συνεργάζονται µε εταιρείες, που
θα µπορούν να αναλάβουν την πλήρη ευθύνη για ολόκληρη την εγκατάσταση.
ΣΗΜΑΝΤΙΚΟ!!! Αυτό το προϊόν περιέχει ένα µπουκάλι σπρέι στο εσωτερικό του
θαλάµου καύσης (στη δική σας περίπτωση), το οποίο πρέπει να αφαιρεθεί πριν την
έναρξη της λειτουργίας του.
1. REGULACIONES / REGULATIONS /
REGULAÇÕES /
REGULATIONS / REGOLAZIONE/
ΡΥΘΜΙΣΕΙΣ
ESP Para una perfecta regulación de la combustión, el modelo posee varios tipos
de regulaciones. Algunas de estas regulaciones se encuentran ocultas tras la
tapa inferior. El funcionamiento es el que sigue:
ENG To get a perfect combustion regulation, this model presents different
regulations. Some of them are hidden behind the lower cover. The working
process is as follow:

POR O modelo apresenta várias entradas de ar à câmara. Algumas destas
regulações encontram-se ocultas pela tampa inferior. O seu funcionamento é
o seguinte:
FR Pour une combustion optimale, le modèle comprend différentes entrées d’air
au foyer. Certains de ces règlements sont cachés derrière le capot
inférieur.Le fonctionnement est le Suivant
IT Per una perfetta regolazione della combustione, questo modello ha diversi
regolazioni. Alcune di queste sono nascoste dietro il coperchio inferiore. Il
funzionamento é come segue:
GR Για µια τέλεια ρύθµιση της καύσης, το µοντέλο διαθέτει διαφορετικούς τύπους
ρύθµισης.Μερικές απο αυτές τις ρυθµίσεις βρίσκονται κρυµµένες πίσω απο το κάτω
µέρος του καλύµατος .Ηλειτουργία είναι ηεξής:
1.1 REGULACIÓN E AIRE PRIMARIO / PRIMARY AIR REGULATION /
REGULAÇÃO E AR PRIMARIO/ REGULATION DE L’AIR PRIMAIRE /
REGOLAZIONE ’ARIA PRIMARIA/ ΡΥΘΜΙΣΗ ΤΟΥ ΠΡΩΤΕΥΟΝΤΑ ΑΕΡΑ :
ESP Situada justo en la solapa del cajón cenicero, nos permite la regulación de la
entrada de oxigeno a la cámara de combustión.
El cajón de la ceniza se tiene que vaciar con regularidad, para que la ceniza
no pueda dificultar la entrada de aire primario para la combustión.
urante la combustión de leña, el ajuste de aire primario debe abrirse apenas
puesto que, de lo contrario, la leña arde rápidamente y el aparato puede
sobrecalentarse.
ENG It is placed right in the ash pan tab, and it allows us regulating the combustion
chamber oxygen inlet.
The ash pan needs to be emptied regularly so that the ash cannot make
difficult the primary air inlet into the combustion chamber.
uring the wood combustion, the primary air device should be barely open;
otherwise, the wood will burn very fast and the equipment may be
overheated.
POR Situa-se na parte inferior da porta, que permite a regulação da entrada de
oxigénio à câmara de combustão. O depósito de cinzas, está situada por
debaixo da grelha de fundição. Este depósito deve-se limpar com
regularidade, pois permite a passagem de ar primário à câmara de
combustão.

urante a combustão da lenha, o ajuste do ar primário deve-se abrir apenas
com o essencial. Caso contrário, a lenha arderá rapidamente e o equipamento
poderá sobre aquecer-se.
FR Située au bas de la porte, dessous du bac à cendres, elle règle le passage de
l’air vers le combustible, à travers le tiroir à cendres et la grille. Cet air
primaire est nécessaire au processus de combustion. Le tiroir à cendres doit
être vidé régulièrement, afin que la cendre ne bloque pas l’entrée d’air
primaire de combustion. L’air primaire permet également de maintenir le feu
allumé.
IT Situata nella linguetta del cassetto porta-cenere, ci permette la regolazione
dell’entrata di ossigeno alla camera di combustione.
Il cassetto porta-cenere si deve svuotare con regolarità affinché la cenere non
difficulti la presa d’aria primaria per la combustione.
urante la combustione di legno, il dispositivo d’aria primaria deve appena
essere aperto, altrimenti, il legno si brucia molto velocemente e l’apparecchio
può surriscaldarsi.
GR Tοποθετηµένο ακριβ ς στο κάτω µέρος της πόρτας του συρταριού της στάχτης, µας
επιτρέπει την ρύθµιση της εισαγωγής του οξυγόνου στον θάλαµο καύσης.
Το ντουλάπι της στάχτης θα πρέπει να αδειάζεται ταχτικά, στε ηστάχτη να µην
µπορεί να δυσκολέψει την είσοδο του πρωτεύοντα αέρα που χρειάζεται για την
καύση.
Κατα τη διάρκεια της καύσης του ξύλου, ηρύθµιση του πρωτεύοντα αέρα θα πρέπει
να ανοίξει αµέσως µόλις τοποθετηθεί, διαφορετικά, το ξύλο καίγεται γρήγορα και η
συσκευή µπορεί να παραζεσταθεί.

1.2 ENTRA A E AIRE SECUN ARIO / SECUN ARY AIR INLET / ENTRA A E
ARE SECUN ARIO / ENTREE D’AIR SECONDAIRE / PRESA ’ARIA
SECON ARIA/ ΕΙΣΟ∆ΟΣ ΤΟΥ ∆ΕΥΤΕΡΕΎΟΝΤΑ ΑΕΡΑ.

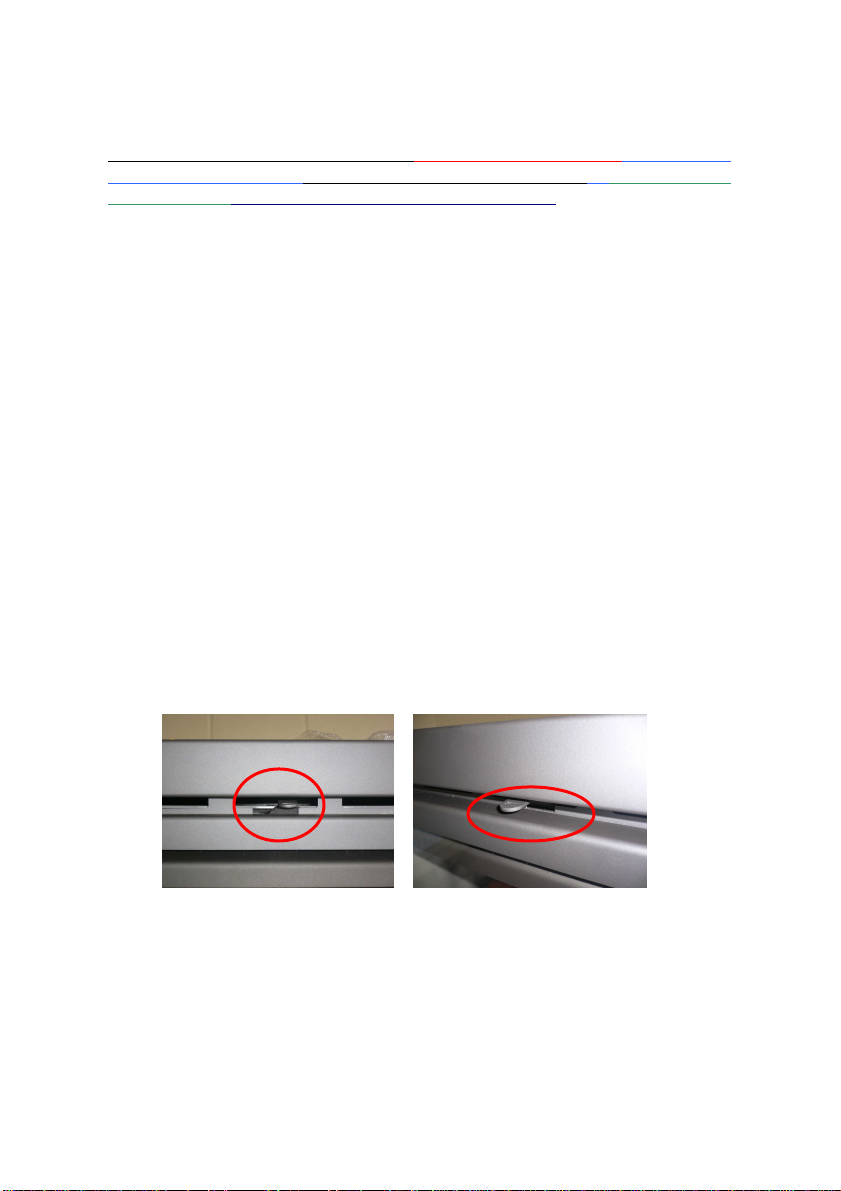

ESP Situada en la parte superior de la puerta. Favorece que el carbono incombusto
pueda sufrir una postcombustión, aumentando el rendimiento y asegurando
la limpieza del cristal.
ENG Placed on the top of the door. It helps the unburned carbon to have a post-
combustion, increasing the performance and assuring the cleaning of the
glass.
POR Situada na parte superior, por cima da porta. Esta entrada de ar, permite que
o carbono incombustível possa sofrer uma post – combustão, aumentando o
rendimento e assegurando a limpeza do vidro.
FR Située dans la porte, dans sa partie supérieure droite. Elle favorise que le
carbone incombusto peut souffrir une postcombusione, en augmentant le
rendement et en assurant la propreté en cristal.
IT Situata nella parte superiore della porta. Favorisce che il carbonio incombusto
abbia una post-combustione, aumentando il rendimento e assicurando la
pulizia del vetro.
GR Τοποθετηµένο πάνω απο την πόρτα. Βοηθάει στο οτι το άκαυστο κάρβουνο
ενδεχοµένως να καεί µετά, αυξάνοντας την αποτελεσµατικότητα και διασφαλίζοντας
την καθαριότητα του τζαµιού.

1.3 REGULACION OBLE COMBUSTION / OUBLE REGULATION
COMBUSTION / RÉGULATION DOUBLE COMBUSTION /
REGOLAZIONE OPPIA COMBUSTIONE / ΡΥΘΜΙΣΗ ∆ΙΠΛΗΣ ΚΑΥΣΗΣ

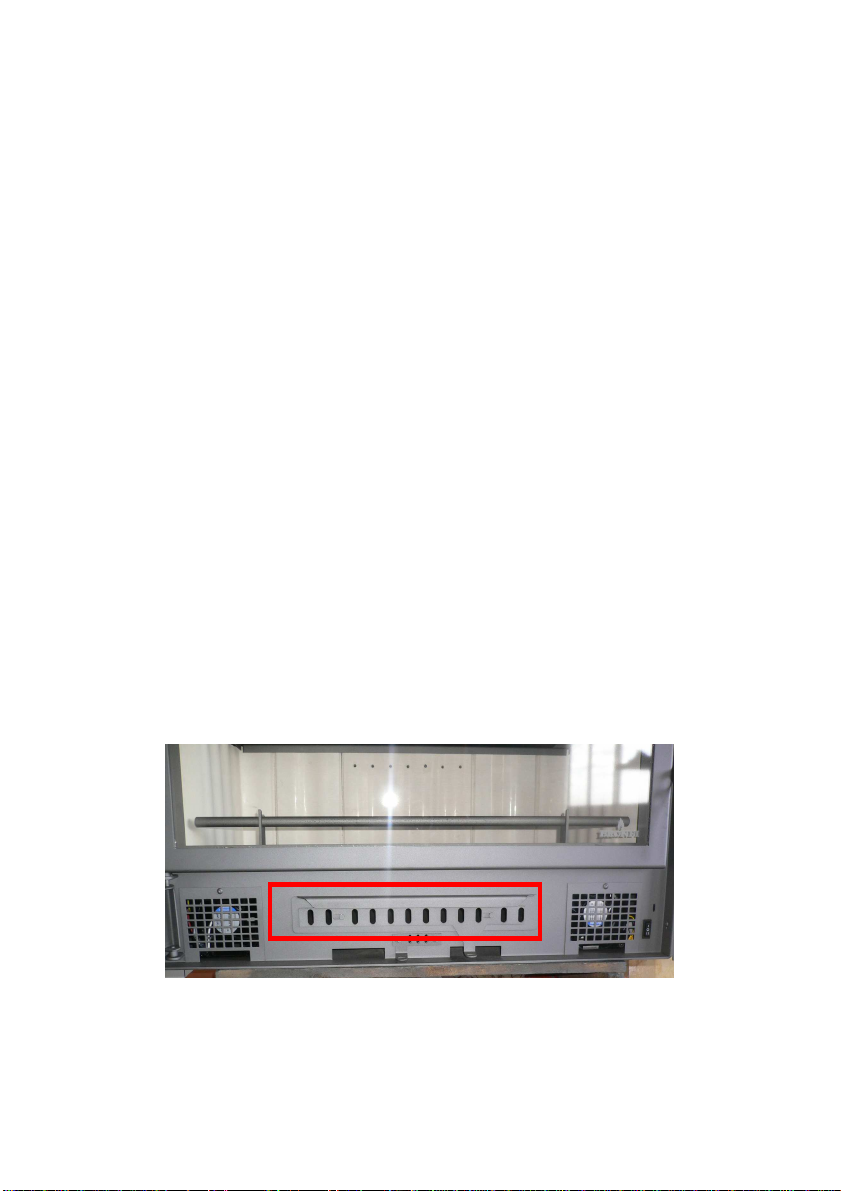

ESP Situada justo debajo del cajón cenicero, regula la entrada de aire destinado a
la doble combustión. Se recomienda que durante el encendido ésta
regulación permanezca cerrada y una vez se ha estabilizado el fuego
procederemos a su apertura.
ENG Placed right underneath the ash pan, it regulates the air inlet intended for the
double combustion. It is advisable to keep this regulation closed during the
starting up; once the fire has been stabilized we can open the regulation.
POR Situado por debaixo da gaveta de cinzas, regula a entrada de ar destinado à
dupla combustão. Recomenda-se que durante o acendimento esta regulação
permaneça fechada e uma vez que esteja estabilizado o fogo procederemos à
sua abertura.
FR Située juste au-dessous de le tiroir à cendres, elle règle l'entrée d'air destiné
à la double combustion. On recommande que durant l'allumage celle-ci
régulation reste fermée et une fois le feu s'est stabilisé nous procéderons à
son ouverture.
IT Situata sotto il cassetto porta-cenere, regola la presa d’aria intessa per la
doppia combustione. Si consiglia che durante l’accensione questa regolazione
rimanga chiusa ed una volta che il fuoco si sia stabilizzato, procederemo ad
aprirla.
GR Βρίσκεται ακριβ ς κάτω απο το συρτάρι της στάχτης,ρυθµίζει την είσοδο
του αέρα που είναι προορισµένο για διπλή καύση.Συνιστάται οτι κατα τη
διάρκεια της καύσης αυτή ηρύθµιση να παραµένει κλειστή και όταν
σταθεροποιηθεί ηφωτιά τότε προχωράµε στο άνοιγµά της.

1.4 VALVULA CORTA TIRO / RAUGHT- IVERTER VALVE / REGULAÇÃO
O REGISTO E FUMOS / SOUPAPE COUPE-TIRAGE / VALVOLA
TAGLIATIRAGGIO / ΒΑΛΒΙ∆Α ∆ΙΑΚΟΠΗΣ ΑΕΡΑ.
ESP Los inserts están provistos de una válvula de humos regulable, de apertura
automática, que permite regular el tiro de manera ideal.
Mediante el tornillo que encontramos en la parte central- superior del frontal
cuando abrimos la puerta , es posible posicionar correctamente la válvula de
humos (giro a la derecha = abre valvula // giro a izquierdas = cerrar valvula).
Cuando se abra la puerta, independientemente de su posición, la válvula de
humos automáticamente se abrirá, evitando asi la expulsión de humos al
exterior.
ENG The inserts are supplied with an adjustable draught-diverter valve, with
automatic opening, which allows regulating perfectly the draw. Through the
bolt located in the upper-central part of the front when we open the door, it is
possible to correctly place the valve (spin to the right=open the valve // spin to
the left=close the valve.) When we open the door, regardless of its position,
the valve will automatically open in order to avoid the smoke leaving to the
outside.
POR Os inseriveis estão providos de um registo de fumos regulável, de abertura
automática, que permite regular a tiragem de fumos ideal.
Mediante, o parafuso que encontramos na parte central superior do frontal,
quando abrimos a porta, é possível posicionar correctamente o registo de
fumos (girando à direita = abre o registo // girando à esquerda = fecha o
registo).
Quando se abre a porta, independentemente da sua posição, o registo de
fumos automaticamente se abrirá, evitando a expulsão de fumos ao exterior.
FR Les inserts sont pourvus d'une soupape coupe-tirage réglable, d'ouverture
automatique, qui permet de régler le coup parfaitement.
Au moyen de la vis que nous trouvons dans la partie centrale - supérieure du
fronteau quand nous ouvrons la porte, il est possible de correctement
positionner la soupape (tour à la droite = ouvre la soupape // à la gauche =
ferme lasoupape). Quand la porte sera ouverte, indépendamment de sa
position, la soupape sera automatiquement ouverte, en évitant ainsi
l'expulsion de les fumées à l'extérieur.
IT Gli inserti sono provvisti di una valvola tagliatiraggio regolabile, di apertura
automatica, che ci permette di regolare il tiraggio perfettamente.
Tramite la vite che ne troviamo nella parte centrale-superiore del frontale
quando apriamo la porta, è possibile situare correttamente la valvola (giro a

destra=apre valvola // giro a sinistra=chiude valvola). Quando si apra la porta,
indipendentemente della sua posizione, la valvola si aprirà automaticamente,
evitando così la fuoriuscita dei fumi all’esterno.
GR Τα inserts έχουν µια ρυθµιζόµενη βαλβίδα καπνού, αυτόµατου ανοίγµατος, που
επιτρέπει την ρύθµιση την είσοδο του αέρα µε έναν τρόπο ιδανικό.
Μέσω της βίδας που βρίσκουµε στο κέντρο- στο πάνω µέρος της µετ πης όταν
ανοίγουµε την πόρτα, µπορούµε να τοποθετήσουµε σωστά την βαλβίδα καπνού
(γύρισµα προς τα δεξιά = άνοιγµα βαλβίδας // γύρισµα αριστερά = κλείσιµο
βαλβίδας ). Οταν ανοίξει ηπόρτα, ανεξάρτητα απο την θέση της, ηβαλβίδα καπνού
θα ανοίξει αυτόµατα, αποφεύγοντας έτσι την εκτόξευση του καπνού στο εξωτερικό.
2 COLOCACION / SUSTITUCION E ELEMENTOS / ARRANGEMENT
AND ELEMENTS REPLACEMENT /
COLOCAÇÃO /
SUBSTITUIÇÃO OS ELEMENTOS /
REMPLACEMENT DES
ELEMENTS / COLLOCAZIONE /SOSTITUZIONE DEGLI
ELEMENTI / ΤΟΠΟΘΕΤΗΣΗ ΤΩΝ ΕΞΑΡΤΗΜΑΤΩΝ
2.1 EFLECTOR.
ESP La ausencia del deflector causa una fuerte depresión con una combustión
demasiado rápida, excesivo consumo de leña y consecuente
sobrecalentamiento del aparato.
Normalmente el deflector ya va instalado desde fábrica, mas para su
colocación procederemos como sigue:
2.1 EFLECTOR.
ENG The absence of a deflector causes a big depression with a very fast
combustion, excessive wood consumption, and the subsequent overheating
of the equipment. It normally comes installed from the factory and to install it
we need to proceed as follow:

2.1 EFLECTOR
POR A ausência do deflector causa uma forte depressão com uma combustão
demasiado rápida, um excessivo consumo de lenha e um consequente
sobreaquecimento do equipamento. Normalmente o deflector vem instalado
desde fábrica. No entanto, para a sua colocação procederemos como as
imagens indicam.
2.1. DEFLECTEUR
FR L'absence du déflecteur provoque une forte dépression accompagnée d’une
combustion trop rapide, une consommation excessive de bois et par
conséquent une surchauffe de l’appareil. Il vient normalement installé de la
fabrique. Pour l’installer, proceder comme suit:
2.1 EFLETTORE
IT L’assenza di deflettore causa una forte depressione con una combustione
troppo veloce, eccessivo consumo di legno e il successivo surriscaldamento
dell’apparecchio. Normalmente viene installato di fabbrica, ma per la sua
collocazione, procederemo come segue:
2.1 ΕΚΤΡΟΠΕΑΣ
GR Ηέλλειψη του εκτροπέα προκαλεί µια δυνατή πτ ση πίεσης µε αρκετά γρήγορη
καύση, υπερβολική κατανάλωση καυσόξυλων και βέβαια υπερθέρµανση της
συσκευής.
Κανονικά οεκτροπέας είναι εγκατεστηµένος απο το εργοστάσιο, περισσότερα για την
εξαγωγή του θα δούµε πιο κάτω
•Modelos Kenia 60, 70,90 y 110
1 2 3
•Modelos Kenia 90 y 110

1 2 3
2.2 PLACAS INTERIORES
El interior de la cámara de combustión esta compuesto por piezas de
thermobeton y nunca se debe usar el producto si éstas placas han sido
extraídas. ichas piezas permanecen blancas durante el proceso de
combustión. A mayor temperatura de la cámara mas blanca se tornará.
En caso de rotura, para reemplazar la pieza, debemos extraer el deflector y se
actuará del siguiente modo:
2.2 INTERNAL SHEETS
The interior of the combustion chamber consists of calcined clay pieces and
the equipment must never be used if these sheets have been removed. These
pieces are white during the combustion process. The higher the temperature
is, the whiter they become. In case of breaking, we need to remove the
deflector and we will proceed as follow to replace the pieces:
2.2 PLACAS INTERIORES
O interior da câmara de combustão está composta por placas de termobetão
e nunca se deve usar o produto sem as placas. As referidas peças ficaram
brancas durante o processo de combustão. Quanto mais temperatura tiver a
câmara de combustão, mais branca se tornará as peças.
Em caso de ruptura dessa placa, para substituir a peça, deve-se realizar os
seguintes passos. Remover o deflector e remover e seguir os seguintes passos:
2.2 PANNEAUX INTERIEURS
FR L’intérieur du foyer de combustion est composé de panneaux de
thermobeton. L’appareil ne doit jamais être utilisé si ces panneaux ont
été enlevés. Les pièces restent blanches durant le processus de combustion.
À une plus grande température de la chambre, plus blanches elles se
retourneront. En cas de détérioration, on procédera de la manière suivante
pour remplacer la pièce:

2.2. PIASTRE INTERNE.
IT L’interno della camera di combustione è composto da pezzi di argilla
refrattaria e l’apparecchio non deve mai essere utilizzato se le piastre sono
state rimosse. Questi pezzi rimangono bianchi durante il processo di
combustione. A maggiore temperatura della camera, più bianche
diventeranno. In caso di rottura, per sostituire i pezzi dobbiamo fare come
segue:
2.2 ΕΣΩΤΕΡΙΚΕΣ ΠΛΑΚΕΣ
GR Το εσωτερικό του θαλάµου καύσης αποτελείται απο κοµµάτια θερµοµπετόν και το
προιόν δεν πρέπει ποτέ να χρησιµοποιείται εάν αυτές οι πλάκες έχουν µετακινηθεί..
Αυτά τα κοµµάτια παραµένουν λευκά κατα τη διάρκεια της καύσης.Οσο υψηλότερη
είναι ηθερµοκρασία του θαλάµου, τόσο τα κοµµάτια αυτά γίνονται ακόµα πιο λευκά.
Σε περίπτωση σπασίµατος, για να αντικατασταθεί το κοµµάτι,πρέπει να αφαιρέσουµε
τον εκτροπέα και αυτό µπορεί να γίνει µε τον εξής τρόπο :

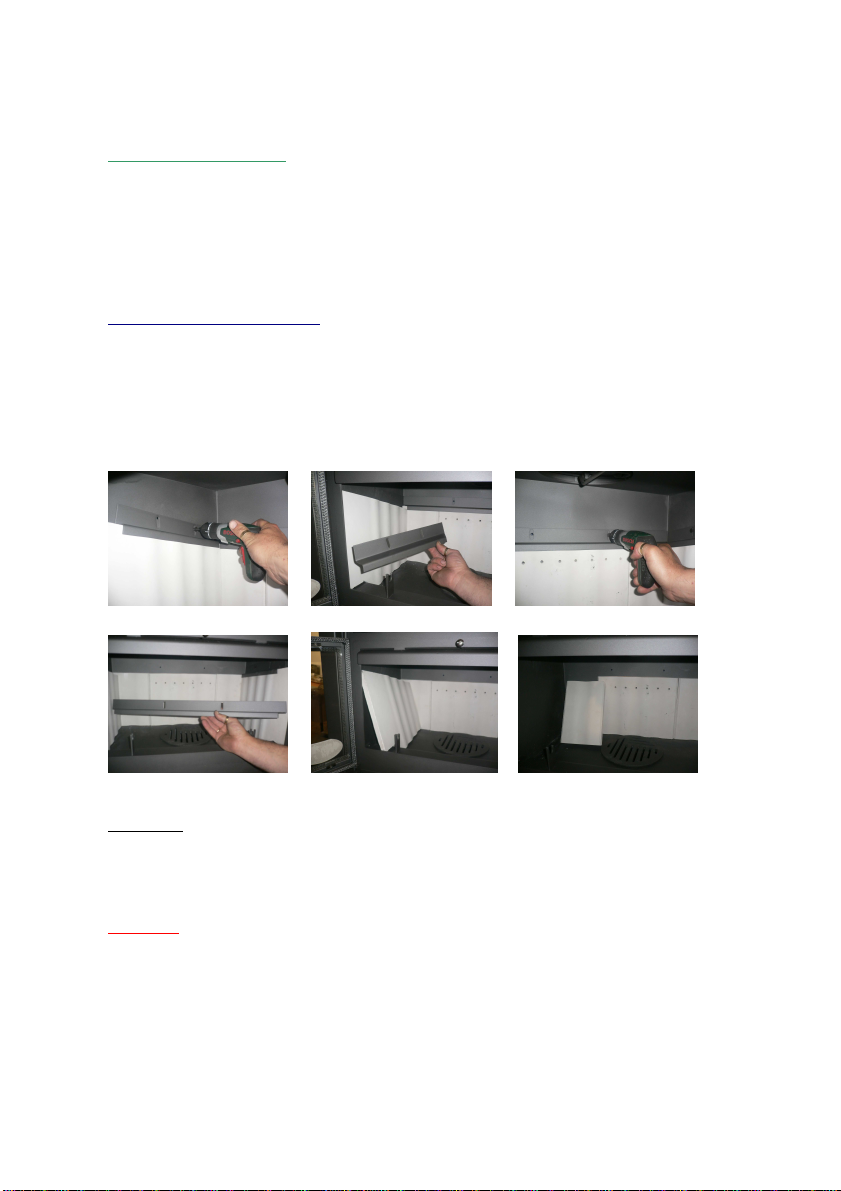

1 2 3
4 5 6
*** Nota. En los modelos Kenia 90 y 110 , las piezas del interior de la
cámara de combustión están realizadas en vermiculita, en lugar de
thermobeton. Para su extracción procederemos de igual forma que los puntos
anteriores.
***Note: In the Kenia 90 and 110 models, the pieces inside the
combustion chamber are made of vermiculite instead of calcined clay. To
remove them, please proceed as explained in the previous sections.

*** Nota. Nos modelos Kenia 90 F e 110 F, as peças do interior da câmara
de combustão estão fabricadas em vermiculite, em lugar de termobetão. Para
sua extracção procederemos de igual forma aos pontos anteriores.
*** Note. Dans les modèles Kenya 90 D et D 110, à l'intérieur de la Chambre
de combustion pièces sont faites dans la vermiculite, plutôt que thermobeton.
Pour son extraction, nous allons procéder de la même façon que les points
précédents.
*** N.B. Nei modelli Kenia 90 e 110 , i pezzi dell’interno della camera di
combustione sono fatti in vermicolite, invece di argilla refrattaria. Per
rimuoverli, faremo come descritto nei punti precedenti.
***Σηµείωση.Στα µοντέλα Kenia 90D και 110 D, τα κοµµάτια στο εσωτερικό του
θαλάµου καύσης, είναι από βερµικουλίτη αντί για θερµοµπετόν.Για την εξαγωγή τους
θα προχωρήσουµε µε τον ίδιο τρόπο όπως παραπάνω.
2.3 CONEXION E LA VENTILACION -SISTEMA ELÉCTRICO
ESP Nuestros inserts están provistos de ventiladores axiales adecuados para
mejorar la distribución del calor a través de la ventilación del ambiente de
instalación o bien del ambiente adyacente.
El encendido y la regulación de la ventilación, se realiza mediante el
interruptor de tres posiciones situado en la parte inferior derecha. Estas tres
posiciones tienen la siguiente función:
-Posición 0: Los ventiladores permanecerán apagados, siempre y cuando no
haya combustión en el interior del hogar ya que el insert está provisto de un
termostato que manda la puesta en marcha de los ventiladores cuando el
aparato está adecuadamente calentado y los detiene cuando está
parcialmente frío.
-Posición 1: Los ventiladores funcionan continuamente a velocidad lenta.
-Posición 2: Los ventiladores funcionan continuamente a velocidad rápida.
2.3 AIR CIRCULATION CONNECTION – POWER SYSTEM
ENG Our inserts are supplied with suitable axial fans to improve the heat
distribution through the installation environment ventilation or the adjacent
one.
To turn on or regulate the air circulation, please use the three position switch
placed in the lower right side. These three positions have the following
functions:

- Position 0: The fans will be off provided that there is no combustion
inside the fireplace as the insert is provided with a thermostat whose
purpose is to start up the fans once the equipment is properly heated
up; it also stops them whenever the equipment is partially cold.
- Position 1: The fans work continuously at slow speed.
- Position 2: The fans work continuously at high speed.
2.3 SISTEMA ELÉCTRICO – VENTILAÇÃO FORÇA O
POR Os nossos inseríveis estão providos de ventiladores axiais adequados para
melhorar a distribuição do calor através da ventilação ambiente ou do
ambiente adjacente.
O acendimento e regulação da ventilação, realiza-se mediante o interruptor
de três posições situado na parte inferior direita. As três posições têm a
seguinte função:
- Posição 0: Posição de apagado / função automática. Os ventiladores
permanecerão apagados, sempre e quando não haja combustão no interior
do equipamento. O inserível está provido de um termóstato (TM) que liga
automaticamente os ventiladores quando o equipamento está
adequadamente quente e para os ventiladores quando está parcialmente frio.
- Posição 1: Os ventiladores funcionam continuamente na velocidade lenta.
- Posição 2: Os ventiladores funcionam continuamente na velocidade rápida.
2.3 LIAISON E LA VENTILATION-SYSTÈME ÉLECTRIQUE
FR Nos inserts sont pourvus des ventilateurs axiaux appropriés pour améliorer la
distribution de la chaleur à travers de l'aération de l'atmosphère d'installation
ou bien de l'atmosphère adjacente.
L'allumage et la régulation de l'aération, il est réalisé au moyen de
l'interrupteur de trois positions situé dans la partie inférieure droite. Ces trois
positions ont la fonction suivante:
- Position 0: Les ventilateurs resteront éteints, chaque fois qu'il n'y a
pas de combustion à l'intérieur du foyer puisque l'insert est pourvu
d'un thermostat qui ordonne la mise en place des ventilateurs quand
l'appareil est adéquatement chauffé, et il les arrête quand il est
partiellement froid.
- Position 1: Les ventilateurs fonctionnent continuellement à une vitesse
lente.
- Position 2: Les ventilateurs fonctionnent continuellement à une vitesse
rapide.

2.2 CONNESIONE DELLA VENTILAZIONE- SISTEMA ELETTRICO
IT I nostri inserti sono forniti con ventole assiali adeguati per migliorare la
distribuzione del calore attraverso la ventilazione dell’ambiente
dell’installazione o del ambiente adiacente.
L’avvio e la regolazione della ventilazione vengono eseguite tramite
l’interruttore di tre posizioni situato nella parte inferiore a destra. Queste tre
posizioni hanno le seguenti fonzioni:
- Posizione 0: Le ventole rimarranno spente sempre e quando non ci sia
combustione all’interno del focolare poiché che l’insert è provvisto di
un termostato che comanda l’avviamento delle ventole quando
l’apparecchio è adeguatamente riscaldato e li ferma quando è
parzialmente freddo.
- Posizione 1: Le ventole funzionano continuamente a velocità lenta.
- Posizione 2: Le ventole funzionano continuamente a velocità rapida.
2.3 ΣΥΝ∆ΕΣΗ ΤΟΥ ΕΞΑΕΡΙΣΜΟΥ- ΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ
GR Τα δικά µας inserts παρέχουν αξονικούς ανεµιστήρες κατάλληλους για να
βελτι σουν τη θερµοκρασία µέσω του εξαερισµού του περιβάλλοντος της
εγκατάστασης ήκαλύτερα θερµοκρασία περιβάλλοντος.
Ηενεργοποίηση και ηρύθµιση του εξαερισµού, πραγµτοποιείται µε τον διακόπτη των
τρι ν θέσεων τοποθετηµένο στο κάτω µέρος δεξιά.Αυτές οι τρείς θέσεις έχουν την
εξής λειτουργία:
- Θέση 0 : Οι ανεµιστήρες παραµένουν κλειστοί, όταν δεν υπάρχει καύση στο
εσωτερικό της οικίας αφού το ιnsert έχει έναν θερµοστάτη (TM) που ορίζει
την έναρξη των ανεµιστήρων οταν ησυσκευή είναι επαρκ ς ζεστή και
σταµατά όταν είναι σχεδόν κρύο.
- Θέση 1: Οι ανεµιστήρες λειτουργούν συνέχεια µε αργή ταχύτητα.
- Θέση 2 : Οι ανεµιστήρες λειτουργούν συνέχεια µε γρήγορη ταχύτητα.
*** Nota: en los modelos Kenia 110, 110 , 110 Visión y 110 Visión , el
interruptor se reduce a dos posiciones 0 y 1, pero incorpora de serie un
potenciómetro con el que podemos regular las rpm de los 4 ventiladores.
*** Note: In the Kenia 110, 110 ,110 Vision, and 110 Vision, the switch
reduces to two positions, 0 and 1, but it has a standard potentiometer so that
we can regulate the rpm of the 4 fans.
*** Nota: nos modelos Kenia 110, 110 F, 110 Vision e 110 F Vision, o
interruptor reduz-se a duas posições 0 e 1, no entanto incorpora de serie um
potenciómetro com o qual podemos regular a velocidade dos 4 ventiladores.
*** Note : les modèles Kenya 110, 110 D, vision 110 et 110 D vision, le
commutateur est réduit à deux positions 0 et 1, mais incorpore un

potentiomètre avec qui nous pouvons réguler les ventilateurs rpm 4 de la
série.
*** N.B: I modelli Kenia 110, 110D, 110 Vision e 110D Vision, l’interruttore si
riduce a due posizioni, 0 e 1, ma incorpora di serie un potenziometro col
quale possiamo regolare le rpm dei 4 ventole.
***Σηµείωση: Στα µοντέλα Kenia 110, 110 D, 110 Visión και 110 D Visión, ο
διακόπτης µει νεται σε δυο θέσεις 0 και 1, όµως έχει και ενα ποτενσιόµετρο µε το
οποίο µπορούµε να ρυθµίσουµε τις στροφές των τεσσάρων ανεµιστήρων.
.
CONEXIÓN:
ESP el casset, por su parte lateral derecha encontramos el conductor que se
conecta a red. Es aconsejable no cortar el mismo en su longitud, ya que este
tramo es de utilidad a la hora de sustituir componentes eléctricos del interior.
Es indispensable la correcta conexión a la instalación de puesta a tierra.
e la instalación del aparato deberá ocuparse personal cualificado y
habilitado, conforme a las normas vigentes
CONNECTION:
ENG In the right side part of the casset we will find the conductor which connects
to the network. It is advisable not to cut it in all its length since this section is
useful when replacing electrical components in the inside. It is essential to
connect it properly to the grounding. The installation must be done by
qualified and trained personnel according to the current rules.
CONEXÃO:
POR Na cassete, na parte lateral direita encontramos um cabo que se liga à rede
eléctrica. É aconselhável não cortar o mesmo na sua longitude, uma vez que
na la hora de substituir os componentes eléctricos do interior será necessário
essa folga. É indispensável a correcta conexão da ligação à terra.
a instalação do equipamento, deverá ocupar-se pessoal qualificado e
habilitado, conforme as normas vigentes.

CONEXION:
FR Dans le partie latérale droite du casset nous trouvons le conducteur qui est
connecté au réseau. Il est conseillé de ne pas le couper dans sa longueur,
puisque celui-ci il est d’une utilité à l’heure de remplacer des composants
électriques de l’interieur. Il est indispensable de correctement le connecter à
l’installation de mise à terre. De l’installation de l’appareil se devra s’occuper
un personnel qualifié et formé conforme aux normes en vigueur.
CONNESSIONE:
IT Nella parte laterale a destra del casset troviamo il conduttore che si collega alla
rete. Si consiglia di non tagliarlo in tutta la sua lunghezza, poichè questo
pezzo è di utilità nel momento di sostituire componenti elettrici dell’interno. È
indispensabile collegarlo correttamente all’installazione della presa di terra.
L’installazione dell’apparecchio deve essere eseguita da parte di personale
qualificato e addestrato secondo le regole correnti.
ΣΥΝ∆ΕΣΗ
GR Στη δεξιά πλευρά της κασέτας, συναντάµε τον αγωγό που συνδέεται στο ρεύµα.Σας
συµβουλεύουµε να µην κόψετε το µήκος του αγωγού, αφού αυτό το κοµµάτι είναι
χρήσιµο την στιγµή της αντικατάστασης ηλεκτρικ ν εξαρτηµάτων στο εσωτερικό.
Είναι απαραίτητη ησωστή σύνδεση στην εγκατάσταση της γείωσης.
Ηεγκατάσταση του µηχανήµατος θα πρέπει να γίνει απο ειδικευµένο και
εξουσιοδοτηµένο προσωπικό σύµφωνα µε τους ισχύοντες κανονισµούς.
R 820 ohm
50 W
TERMOSTATO
VENTILADORES
TOMA DE TIERRA
SOPORTE INSTALACION
TOMA TIERRA CHASIS CONMUTADOR 2 POSIONES
220 V
LN
ESP Los inserts están predispuestos para la conexión de dos salidas adicionales de
ventilación. Para ello deberemos realizar los siguientes pasos:
a) Quitar las tapas de cierre de las bocas de salida de aire situadas en la parte
superior del carter.
a) Fijar las boquillas o collarines de conexión, en el hueco o huecos
resultantes.

a) Realizar la perforación en las paredes o en la campana existente, para que
puedan pasar y aplicarse los tubos flexibles (ignífugos) de diámetro 12cm,
con sus bocas correspondientes.
a) Fijar los tubos mediante abrazaderas metálicas a los collares y rejillas
correspondientes. Cada tubo no deberá superar 3,5m. de longitud y
deberá aislarse con materiales aislantes, para evitar ruido y dispersión de
calor.
a) Las rejillas se tienen que posicionar a una altura no inferior a los 2 metros
sobre el suelo para evitar que el aire caliente, al salir, embista a las
personas.
ENG The inserts are prepared to have two additional ventilation outlets
connections. To install them we need to proceed as follow:
a. Remove the air exhaust outlet closing covers placed in the upper part
of the housing.
b. Attach the hoop or the connection storm collar in the resultant
hollow or hollows.
c. Make the drilling in the walls or in the existing hood in order to allow
the ventilation outlets connections to pass and attach the 12cm
diameter flexible pipes (fireproof) with the corresponding outlets.
d. Attach the pipes through metallic cradle to the corresponding collars
and grates. The pipes must not exceed 3,5m of length and they
would need to be isolated with isolating materials in order to avoid
noise and heat dispersion.
e. The grates must be placed in a height not under 2m over the floor to
avoid the hot air charging into people when leaving.
POR Os inseríveis estão predispostos para a para a conexão de duas saídas
adicionais de ventilação. As saídas estão situadas no tecto do equipamento.
Para isso deveremos realizar os seguintes passos:
a) Retirar as tampas das bocas de saída de ar situadas na parte superior
do carter.
b)
Fixar as bocas de conexão do ar aos buracos resultantes.
c)
Realizar a perfuração das paredes para que possam passar e aplicar-
se os tubos flexíveis (ignífugos) de diâmetro 12cm, com as suas bocas
correspondentes.
d) Fixar os tubos mediante abraçadeiras metálicas às bocas das grelhas
correspondentes. Cada tubo no deverá superar 3,5m de longitude e
deverá isolar-se para evitar ruído e dispersão de calor.
e)
As grelhas devem-se posicionar a uma altura não inferior a 2 metros
sobre o solo para evitar que o ar quente, ao sair, embata nas pessoas.

FR Les inserts sont prédisposés pour la connexion de deux sorties additionnelles
d'aération. Pour cela nous devrons réaliser les pas suivants:
a) Enlever les couvercles de feremture de les bouches de sorti d'air
situés dans la partie supérieure du boîter.
b) Fixer les anneaux ou collet de connexion dans le creux ou les creux
ou creuses résultants.
c) Make the drilling in the walls or in the existing hood in order to allow
the ventilation outlets connections to pass and attach the 12cm
diameter flexible pipes (fireproof) with the corresponding outlets.
d) Attach the pipes through metallic cradle to the corresponding collars
and grates. The pipes must not exceed 3,5m of length and they
would need to be isolated with isolating materials in order to avoid
noise and heat dispersion.
e) The grates must be placed in a height not under 2m over the floor to
avoid the hot air charging into people when leaving.
IT Gli inserti sono preparati per la connessione di due uscite addizionali di
ventilazione. Per installarli dobbiamo fare come descritto di seguito:
a. Togliere i coperchi di chiusura delle bocche di uscita d’aria situati
nella parte superiore della carcassa.
b. Attaccare i cerchi o collari di connessione nel cavo o cavi risultanti.
c. Fare la perforazione nelle pareti o nella cappa esistente al fine di fare
passare le uscite addizionali e applicare i tubi flessibili (ignifughi) di
diametro 12cm., con le sue bocche corrispondenti.
d. Attaccare i tubi tramite gioghi di supporto metallici ai collari e le
griglie corrispondenti. I tubi non dovranno eccedere 3,5m. di
lunghezza e dovranno isolarsi con materiali isolanti al fine di evitare
rumori e dispersione del calore.
e. Le griglie devono essere piazzate a una altezza non inferiore ai 2
metri sopra il pavimento per evitare che l’aria calda, uscendo, investa
le persone.
GR Τα inserts είναι διαθέσιµα για την σύνδεση δυο επιπλέον εξόδων του εξαερισµού.Για
αυτό πρέπει να πραγµατοποιήσουµε τα παρακάτω βήµατα,
a) Αφαιρούµε τα καλύµµατα απο την έξοδο του αέρα που βρίσκονται στο
πάνω µέρος της δεξαµενής.
b) Τοποθετούµε καλά τα στόµια ήπεριλαίµια της σύνδεσης στο κενό ήστα
κενά που προκύπτουν
c) Κάνουµε τις τρύπες στους τοίχους ήστην καµπάνα που ήδη υπάρχει για
να µπορούν να περνάνε οι εύκαµπτοι σωλήνες(πυρίµαχοι) µε διάµετρο 12
εκατοστ ν, και να τοποθετηθούν µε το αντίστοιχο στόµιό τους.
d) Εν νουµε µέσω µεταλλικ ν σφιγκτήρων τους σωλήνες µε τα αντίστοιχα
στόµια και σχάρες.Κάθε σωλήνας δεν θα πρέπει να ξεπερνάει τα 3,5 µέτρα
