Instructions de Montage
V01 - 01/2017B-600 Technische informatie, Technical Information, informations Techniques, Technische Daten
3Doorsnedes, Cross-sections, Sections, Durchsnitte
4Grondbevestiging, Groundfixation, Fixation au Sol,
Grundbefestigung

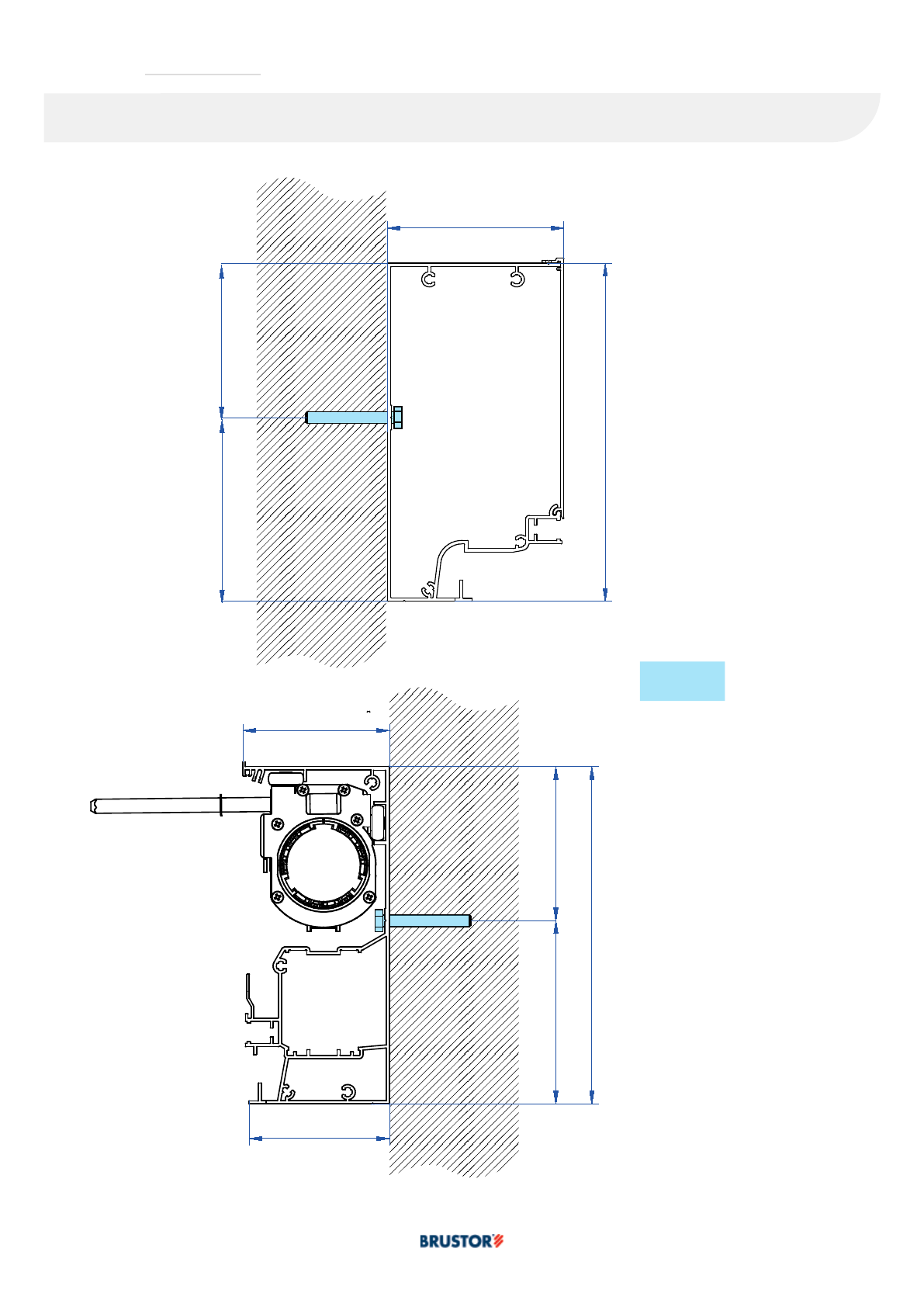

5Muurbevestiging, Wall Fixation, Fixation
Murale, Fassadenmontage
6Hoekstukken, Corner Pieces, Pièces Cornières,
Winkel
790° : Lamellen Open, Louvres Open, Lames
Ouvertes, Lamellen Offen
9Openingsrichting van de Lamellen, Opening
Direction of the Louvres, Sens d’Ouverture
des Lames, Öffnungsrichting der Lamellen
10 Opvulprofielen, Fixed Profiles, Profils de
Rattrapage, Feste Profile
12 # Lamellen, # Louvres, # Lames, # Lamellen
13 Domoticasysteem, Home automation system,
Système Domotique, Automatisierung
14 Technische Specificaties, Technical Specs,
Spécifications Technique, Technische Data
15 Deurpaal, Offset Door Profile, Profile de Porte

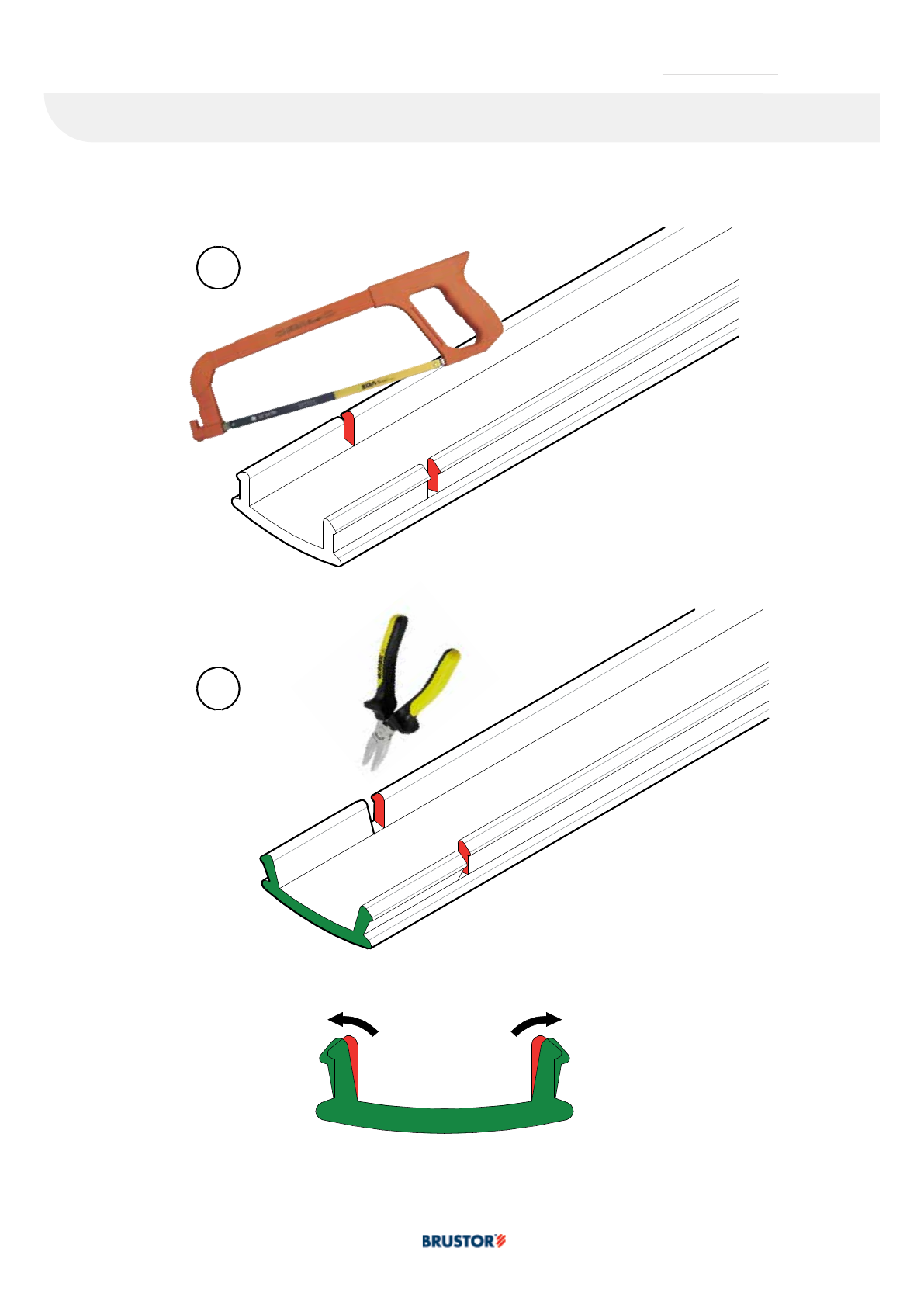

16 Verbeter de Spanning van de LED-Cover,
Improve the Tension of the LED-Cover,
Améliorer l’Accrochement du LED-cover
17 Frame Only
18 Verwarming, Heater, Chauffage, Heizung

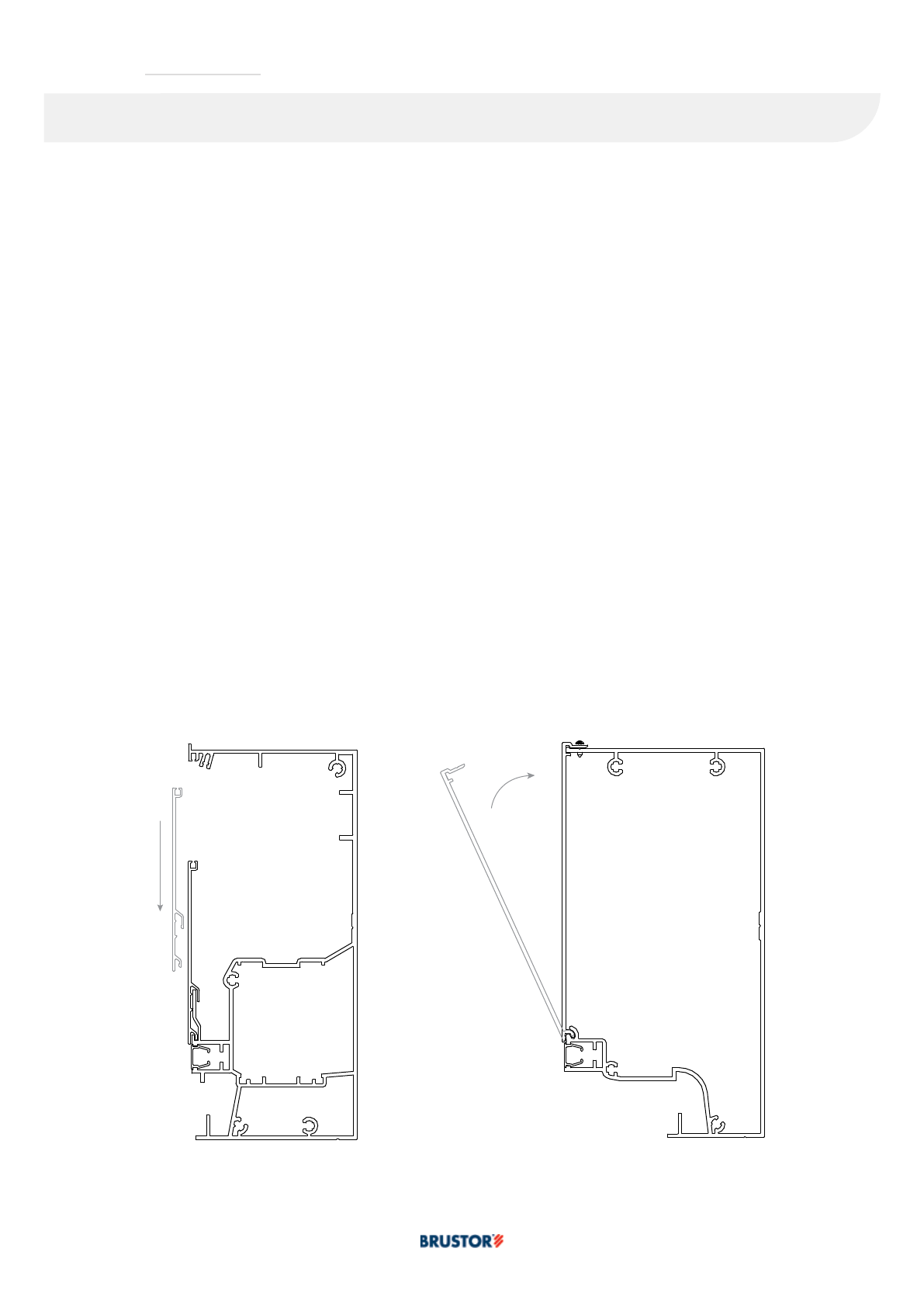

19 Cover Main Housing
20 Grondbevestiging, Groundfixation, Fixation au Sol,
Grundbefestigung

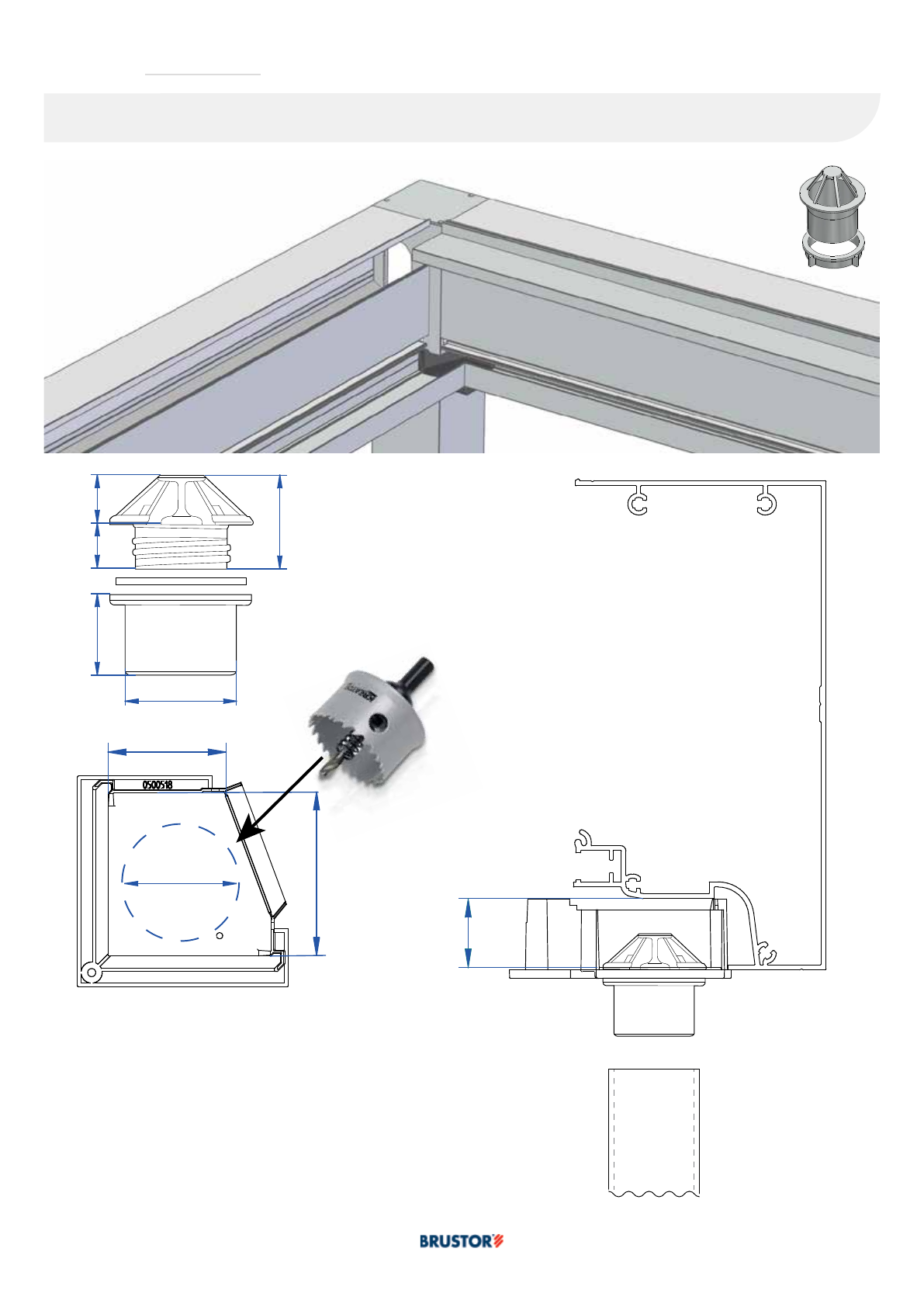

22 LED aan de Regengoot, LED sur la Gouttière,
22 LED on the Rain Gutter, LED auf der Rinne

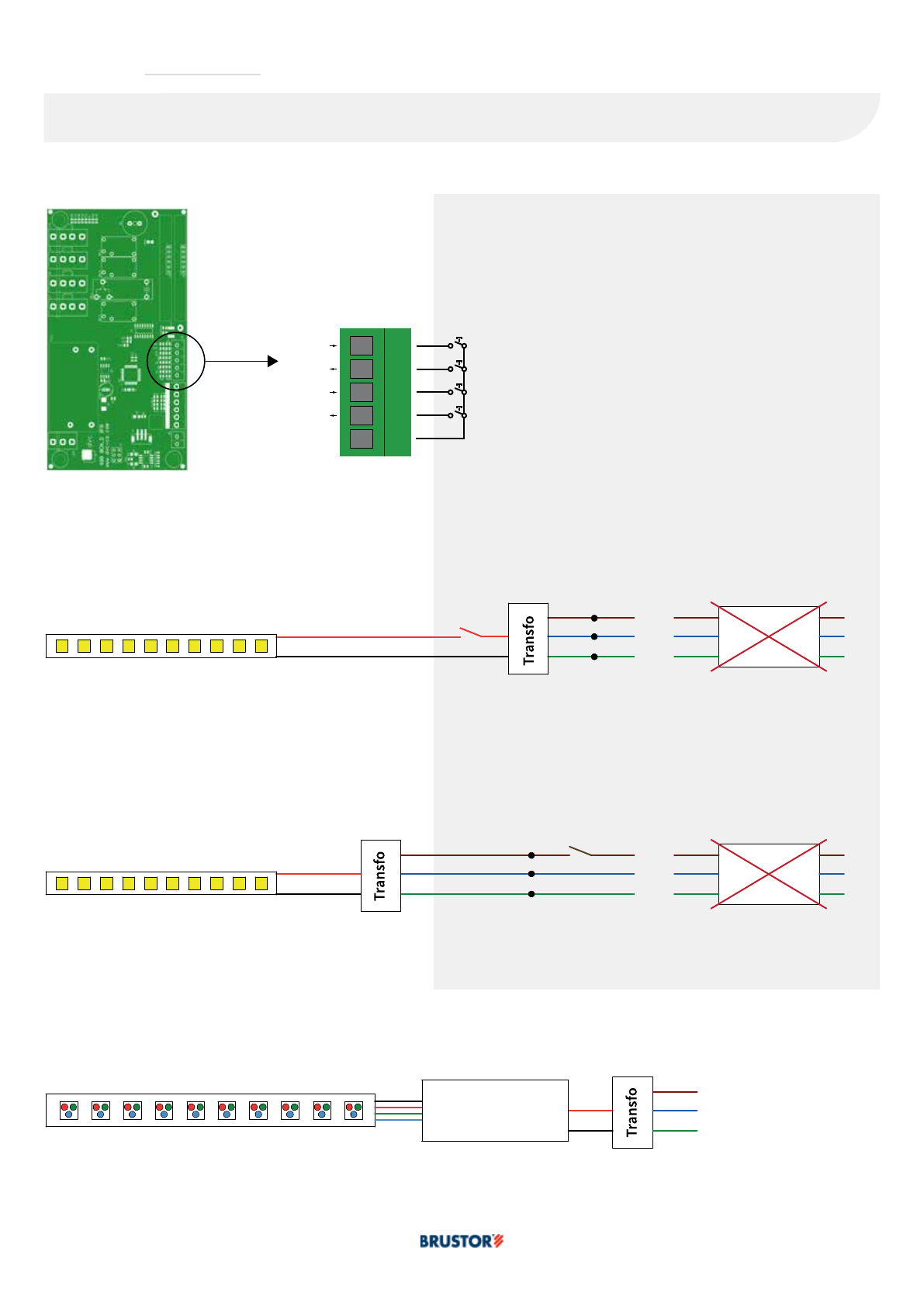

23 Dimbare Witte LED’s, LEDs Blanches Réglable à
l’Intensité, Dimmable White LEDs ,
Weiße Dimmbare LED
24 Antenne
25 Regen / Sneeuw Sensor, Rain / Snow Sensor
I, T  C, T  M, I

V01 - 01/2017 B-600 Technische informatie, Technical Information, informations Techniques, Technische Daten

230
83
39
42
72
102
132
152
29
41
28,5
119
119
118
118
233
120
177
100
230
108
96
120
118
108
D, C, S, D

V01 - 01/2017B-600 Technische informatie, Technical Information, informations Techniques, Technische Daten


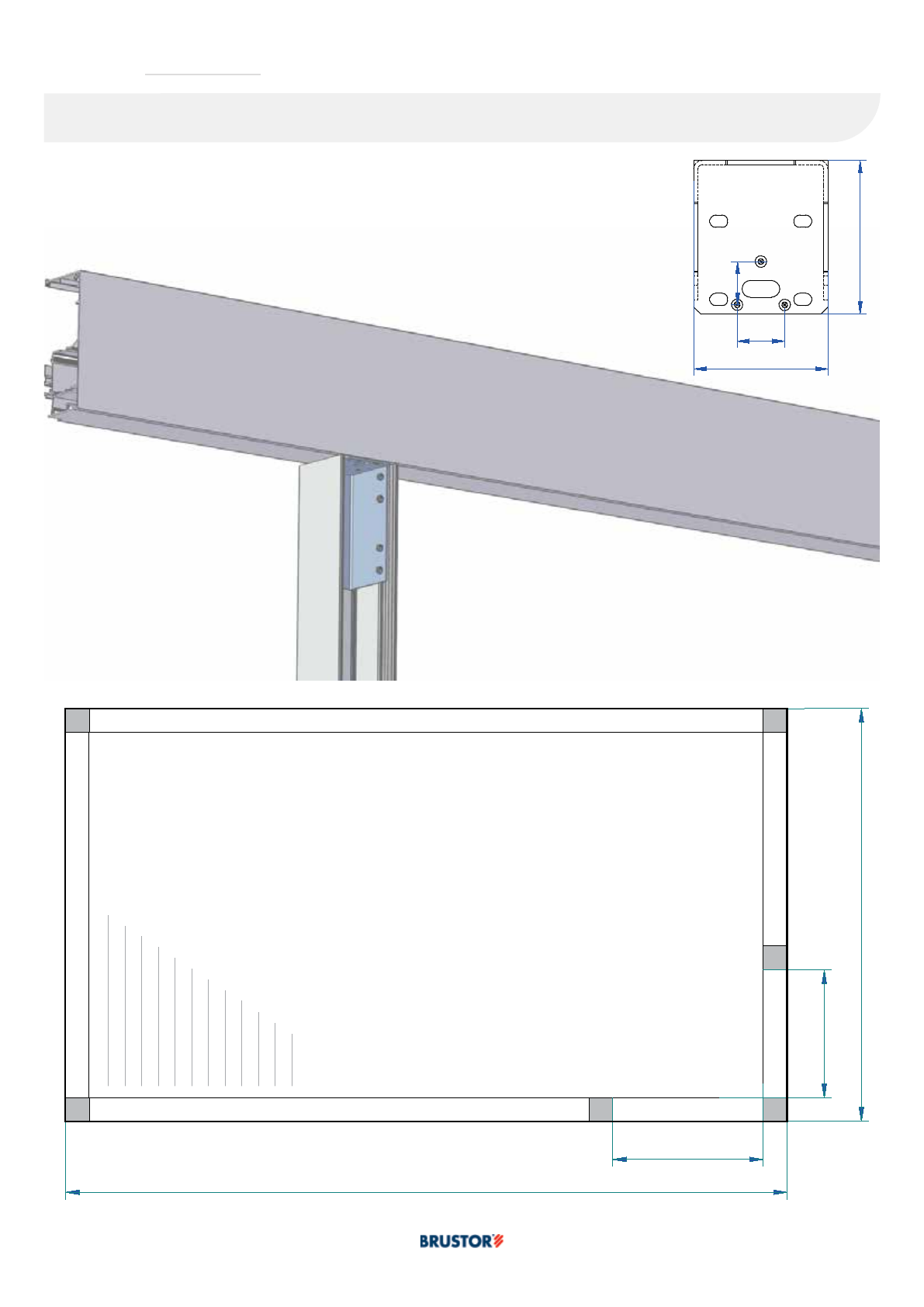

Grondbevestiging
groundfixation
Fixation au sol
Grundbefestigung
OL-B200(XL) Tech.Info. P02
Intérieur
Innen
Extérieur
Aussen
Intérieur
Innen
Extérieur
Aussen
Intérieur
Innen
Intérieur
Innen
Extérieur
Aussen
Intérieur
Innen
Extérieur
Aussen
27,5
27,5
200
200
Pole support (std)
Support de poteau (std)
Pfostenstutz (std)
Grondanker
Ground anchor
Pied fixe à enterrer
Grundanker
Vloerplaat 20x20cm
Floorplate 20x20cm
Plaque de sol 20x20cm
Bodenplatte 20x20cm
25
30
74
85
O
16
O55
5045
4550
5045
4550
Intérieur
Innen
Intérieur
Innen
Extérieur
Aussen
Intérieur
Innen
Intérieur
Innen
Extérieur
Aussen
200
200
27,5
75 50
47,5 50
O
55
47,5
24 71,5
55
O16
60
15
15
Grondbevestiging
groundfixation
Fixation au sol
Grundbefestigung
OL-B200(XL) Tech.Info. P02
Intérieur
Innen
Extérieur
Aussen
Intérieur
Innen
Extérieur
Aussen
Intérieur
Innen
Intérieur
Innen
Extérieur
Aussen
Intérieur
Innen
Extérieur
Aussen
27,5
27,5
200
200
Pole support (std)
Support de poteau (std)
Pfostenstutz (std)
Grondanker
Ground anchor
Pied fixe à enterrer
Grundanker
Vloerplaat 20x20cm
Floorplate 20x20cm
Plaque de sol 20x20cm
Bodenplatte 20x20cm
25
30
74
85
O
16
O55
5045
4550
5045
4550
Intérieur
Innen
Intérieur
Innen
Extérieur
Aussen
Intérieur
Innen
Intérieur
Innen
Extérieur
Aussen
200
200
27,5
75 50
47,5 50
O
55
47,5
24 71,5
55
O16
60
15
15
Pole support (std), Support de poteau (std), Pfostenstutz (std)
Grondanker, Ground anchor, Pied fixe à enterrer, Grundanker
Vloerplaat 20x20cm, Floorplate 20x20cm, Plaque de sol 20x20cm, Bodemplatte 20x20cm
G, G, F  S, G

V01 - 01/2017 B-600 Technische informatie, Technical Information, informations Techniques, Technische Daten

125 105
96
230
100
125 105
120
230
W
L
M, W F, F M, F
DIN933-M8
+ DIN125-8

V01 - 01/2017B-600 Technische informatie, Technical Information, informations Techniques, Technische Daten

OL-B600-10

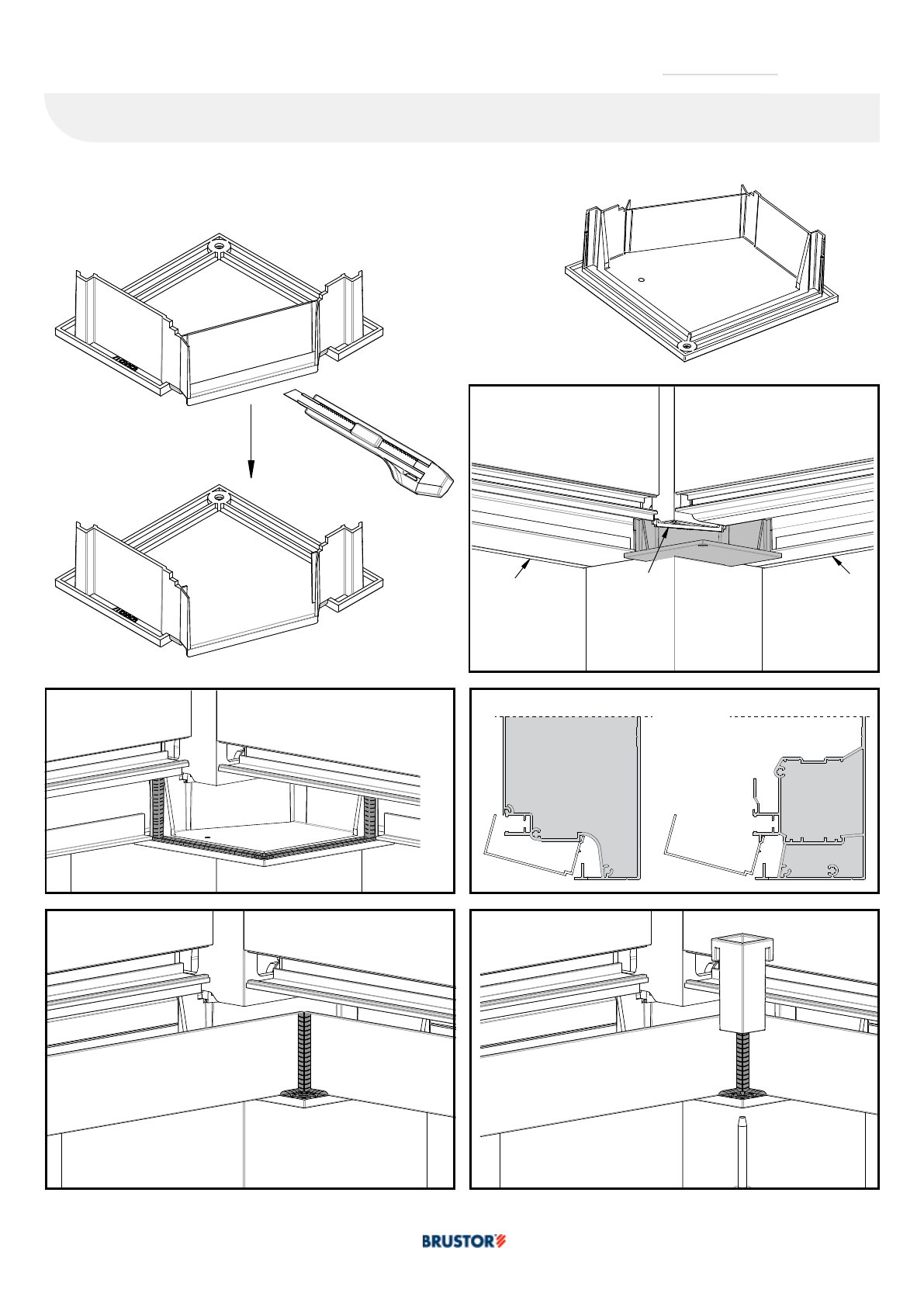

7. MONTEREN VAN DE REGENGOTEN
› Laat de lamellen dichtdraaien zodat ze het monteren van de goten niet hinderen.
7.1. HOEKSTUKKEN MONTEREN
› Maak de hoeken voor de positie van de afwatering open met een mes.
› Schuif de hoeken in de openingen van de verticale palen.
› Let er op dat de druipneus van het binnenhoekstuk over het hoekstuk komt bij de palen waar geen afwatering is. Dit is dus
bij de hoekstukken die niet opengemaakt werden.
LW
druiplip
binnenhoekstuk
7.2. GOOTPROFIELEN MONTEREN
› Breng een ononderbroken strip silicone aan volgens de tekening hieronder.
› Draai de gootprofielen van bovenaf op hun plaats.
› Breng een strip silicone aan in de hoek waar de gootprofielen samen komen.
› Schroef het hoekstuk van langs onderen vast (3.9x32).
L-zijde
W-zijde
OL-B600-10
7. MONTEREN VAN DE REGENGOTEN
› Laat de lamellen dichtdraaien zodat ze het monteren van de goten niet hinderen.
7.1. HOEKSTUKKEN MONTEREN
› Maak de hoeken voor de positie van de afwatering open met een mes.
› Schuif de hoeken in de openingen van de verticale palen.
› Let er op dat de druipneus van het binnenhoekstuk over het hoekstuk komt bij de palen waar geen afwatering is. Dit is dus
bij de hoekstukken die niet opengemaakt werden.
LW
druiplip
binnenhoekstuk
7.2. GOOTPROFIELEN MONTEREN
› Breng een ononderbroken strip silicone aan volgens de tekening hieronder.
› Draai de gootprofielen van bovenaf op hun plaats.
› Breng een strip silicone aan in de hoek waar de gootprofielen samen komen.
› Schroef het hoekstuk van langs onderen vast (3.9x32).
L-zijde
W-zijde
OL-B600-10
7. MONTEREN VAN DE REGENGOTEN
› Laat de lamellen dichtdraaien zodat ze het monteren van de goten niet hinderen.
7.1. HOEKSTUKKEN MONTEREN
› Maak de hoeken voor de positie van de afwatering open met een mes.
› Schuif de hoeken in de openingen van de verticale palen.
› Let er op dat de druipneus van het binnenhoekstuk over het hoekstuk komt bij de palen waar geen afwatering is. Dit is dus
bij de hoekstukken die niet opengemaakt werden.
LW
druiplip
binnenhoekstuk
7.2. GOOTPROFIELEN MONTEREN
› Breng een ononderbroken strip silicone aan volgens de tekening hieronder.
› Draai de gootprofielen van bovenaf op hun plaats.
› Breng een strip silicone aan in de hoek waar de gootprofielen samen komen.
› Schroef het hoekstuk van langs onderen vast (3.9x32).
L-zijde
W-zijde
OL-B600-10
7. MONTEREN VAN DE REGENGOTEN
› Laat de lamellen dichtdraaien zodat ze het monteren van de goten niet hinderen.
7.1. HOEKSTUKKEN MONTEREN
› Maak de hoeken voor de positie van de afwatering open met een mes.
› Schuif de hoeken in de openingen van de verticale palen.
› Let er op dat de druipneus van het binnenhoekstuk over het hoekstuk komt bij de palen waar geen afwatering is. Dit is dus
bij de hoekstukken die niet opengemaakt werden.
LW
druiplip
binnenhoekstuk
7.2. GOOTPROFIELEN MONTEREN
› Breng een ononderbroken strip silicone aan volgens de tekening hieronder.
› Draai de gootprofielen van bovenaf op hun plaats.
› Breng een strip silicone aan in de hoek waar de gootprofielen samen komen.
› Schroef het hoekstuk van langs onderen vast (3.9x32).
L-zijde
W-zijde
H, C P, P C, W
LW

V01 - 01/2017 B-600 Technische informatie, Technical Information, informations Techniques, Technische Daten

230
H-230
20
75
75
106
94
93
103
° : L O, L O, L O, L O

V01 - 01/2017B-600 Technische informatie, Technical Information, informations Techniques, Technische Daten

Berekend met hoogte 2,5m zonder opties
Calculated with height 2,5 without options
Calculé avec hauteur 2,5m sans options
Berechnete mit Höge 2,5m ohne Optionen
G, W, P, G
Breedte
Lengte 1,8 2 2,2 2,4 2,6 2,8 3 3,2 3,4 3,6 3,8 4
2,4 210 220 230 240 250 260 260 270 280 290 300 310
2,6 220 230 240 250 260 270 270 280 290 300 310 320
2,8 230 240 250 260 270 280 290 300 300 310 320 330
3,0 230 240 250 260 270 280 290 300 310 320 330 340
3,2 240 250 260 270 280 290 300 310 320 330 340 350
3,4 250 260 270 280 290 300 310 320 330 340 350 360
3,6 260 270 280 290 300 310 320 330 340 350 360 370
3,8 270 280 290 300 310 320 330 340 350 360 380 390
4,0 280 290 300 310 320 330 340 350 370 380 390 400
4,2 280 300 310 320 330 340 350 370 380 390 400 420
4,4 290 300 320 330 340 350 370 380 390 400 420 430
4,6 300 310 330 340 350 360 380 390 400 410 430 440
4,8 310 320 330 350 360 370 390 400 420 430 440 460
5320 330 340 360 370 390 400 410 430 440 460 470
5,2 330 340 350 370 380 400 410 430 440 450 470 480
5,4 330 350 360 380 390 410 420 440 450 470 480 500
5,6 340 360 370 390 400 420 430 450 460 480 490 510
5,8 350 370 380 400 410 430 440 460 480 490 510 520
6360 370 390 410 420 440 460 470 490 500 520 540

V01 - 01/2017 B-600 Technische informatie, Technical Information, informations Techniques, Technische Daten

...
...
...

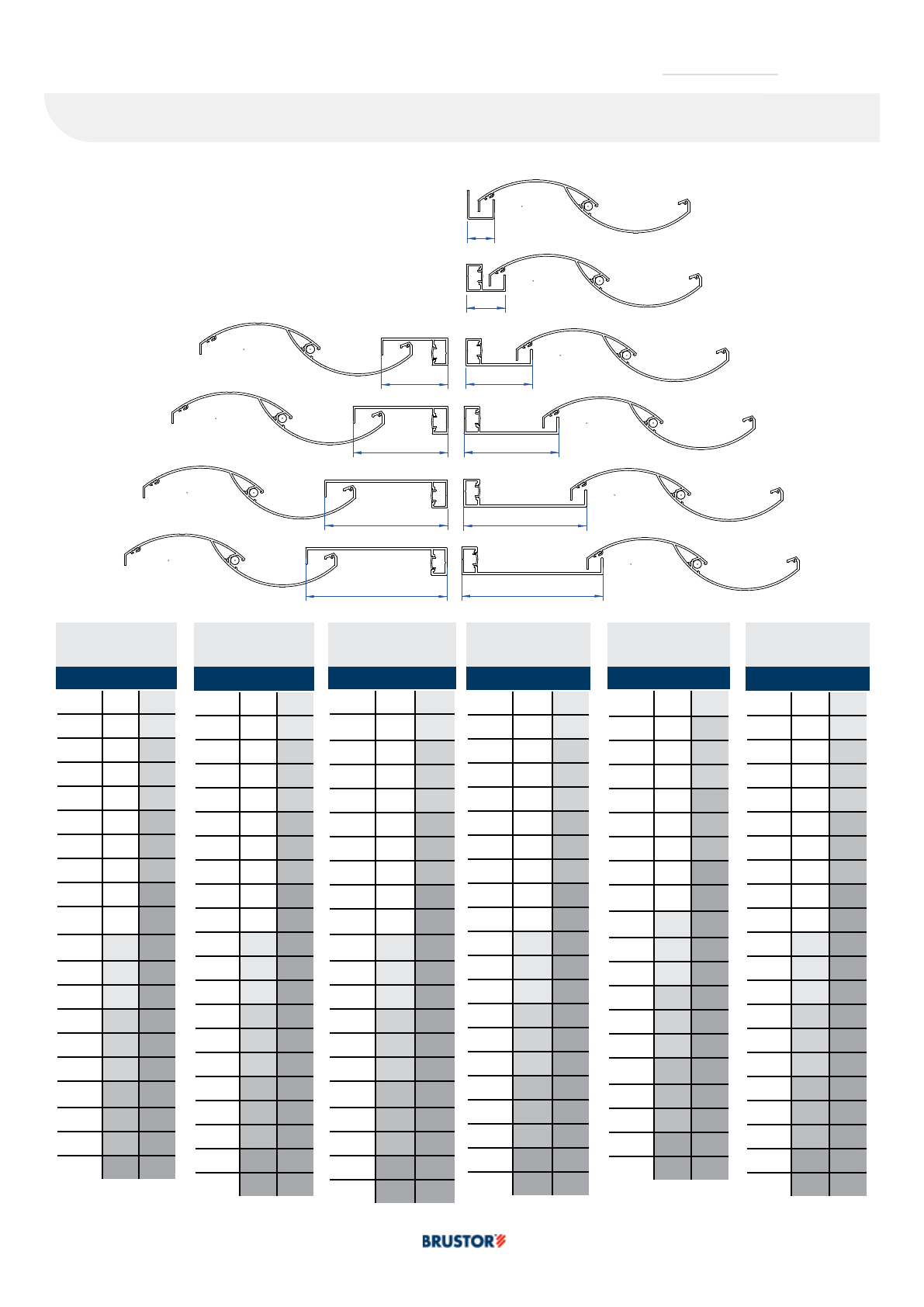

Openingrichting van de lamellen = van W1 naar W2
Opening direction of the louvres = From W1 to W2
Sens d’Ouverture des lames = De W1 à W2
Önungsricting der Lamellen = Von W1 nach W2
Samengeschoven = 13% van het dakoppervlak
Slid together = 13% of the total surface of the roof
Glissés ensembles = 13% de la surface du toit
rutschte zusammen in = 13% der Dach
W2
W2
W2
W1
W1
W1
O   L, O D   L
S ’O  L, Ö  L

V01 - 01/2017B-600 Technische informatie, Technical Information, informations Techniques, Technische Daten

