BS 9901A User manual

Bedienungsanleitung
Instruction Manual
9901A

3
Inhalt/Contents
Technische Daten ...........................................................................4
Produktbeschreibung ...................................................................5
Montageanleitung für Estrichböden.........................................6
Montageanleitung für Hohlböden .......................................... 10
Gebrauchshinweise .................................................................... 15
Technical data .................................................................................4
Product description .................................................................... 16
Assembly instructionsfor screed floor.................................. 17
Assembly instructionsfor raised floor................................... 21
Instructions for use .................................................................... 26

4
Technische Daten/Technical specifications
Art.-Nr.
Item No 9901A
Abmessungen
Dimensions Ø 140mm x 74 mm
Einbaumaße
Instl dim Ø 120mm x 72 mm
Zuleitungen
Supply line
2x hinten/back, 2 x unten/below,
je/each Ø 25mm
Belagsaussparung
Flooring recess 5mm
Schutzart
Protection IP20
Belastbarkeit
Load
Flächenlast/Area load
max. 200kg

5

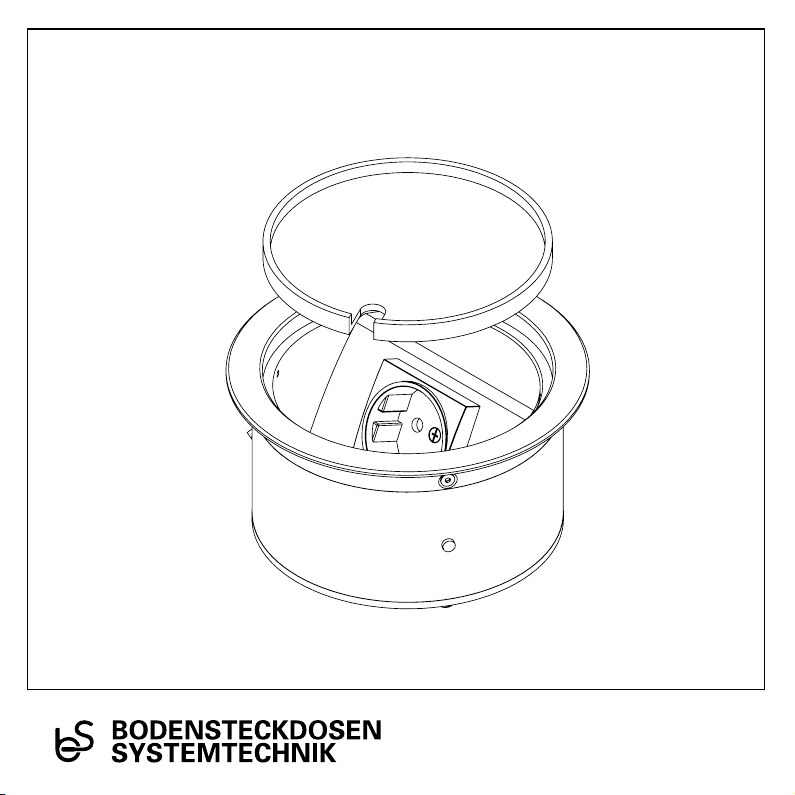

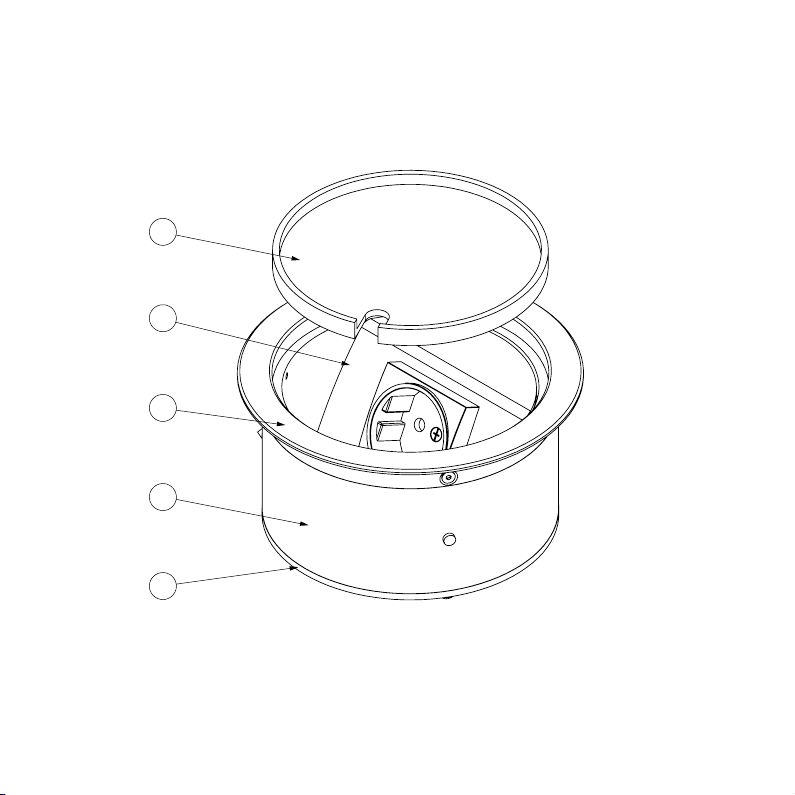

Produktbeschreibung

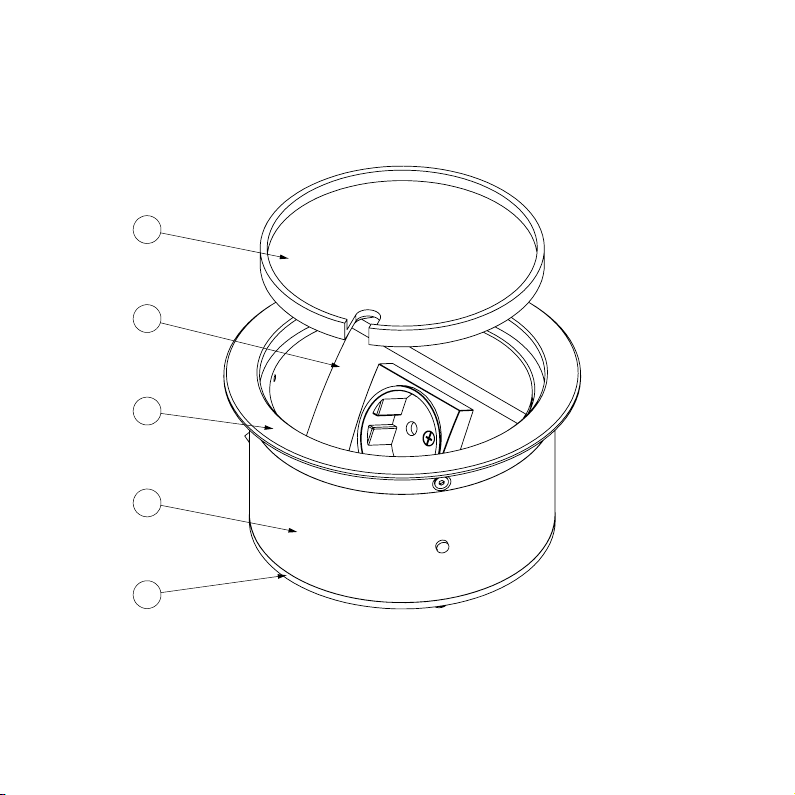

Bezeichnung
Deckel
Geräteträger
 Rahmen/Kranz
 Gehäuse
 Gehäuseboden
1
2
3
4
5
Deutsch

6
L
P
PH

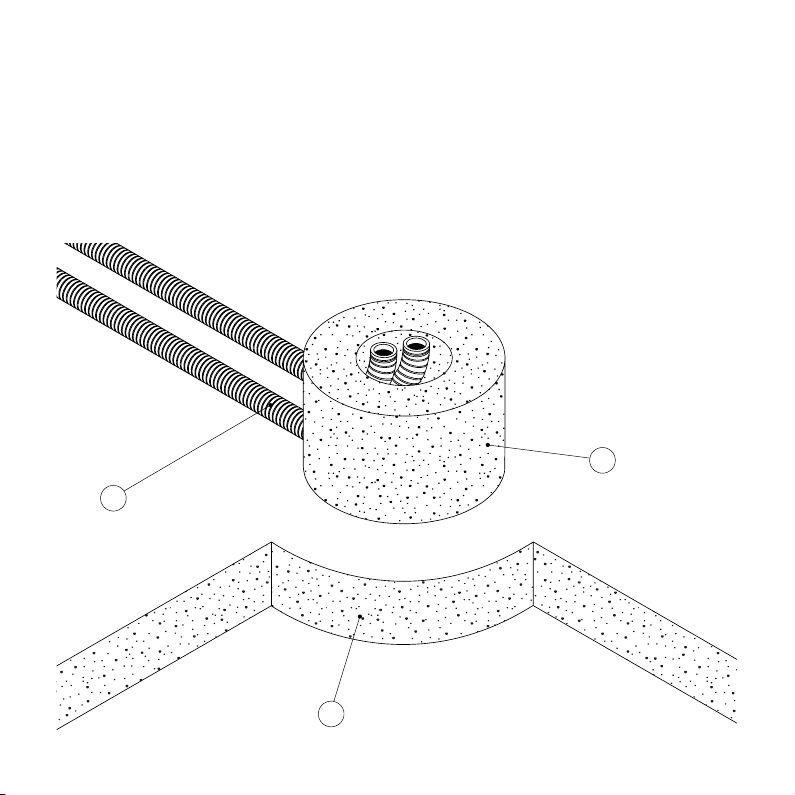

1. Montage im Estrich
Schritt 1

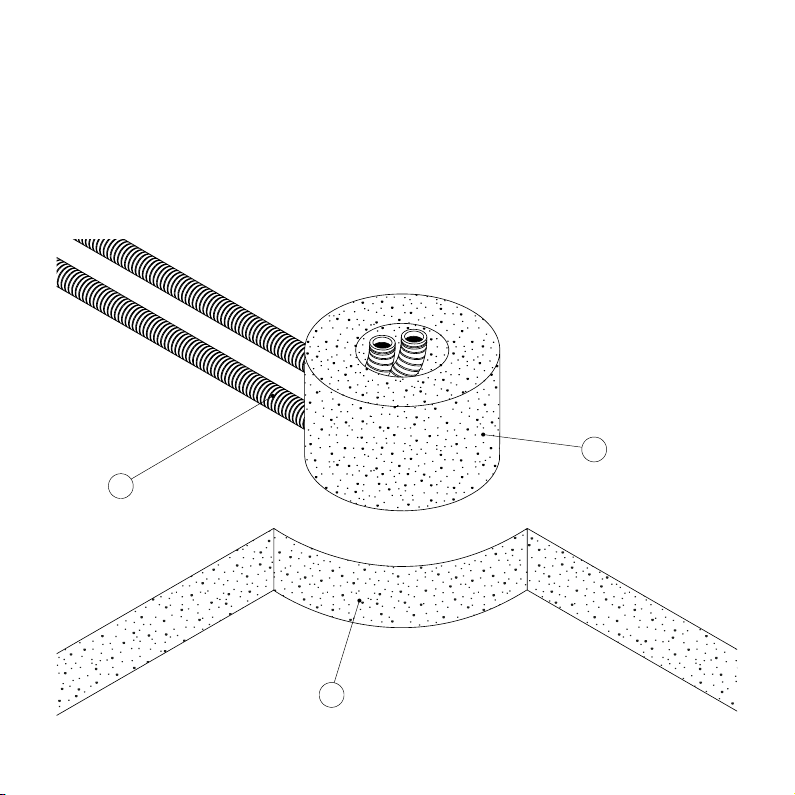

Den Deckel abnehmen und den Geräteträger
vom Gehäuse abschrauben. Die Leitungen/Leer-
rohre (L) zur Einbauposition der Bodensteckdose
verlegen und in einen Platzhalter (PH) aus EPS
oder Kunststoff einführen. Nun den Platzhalter (PH)
mit Estrich (E) eingießen. Dabei ist die spätere
Aufbauhöhe zu beachten. Den Estrich (E) aushärten
lassen.

7
L
S
P
E
B

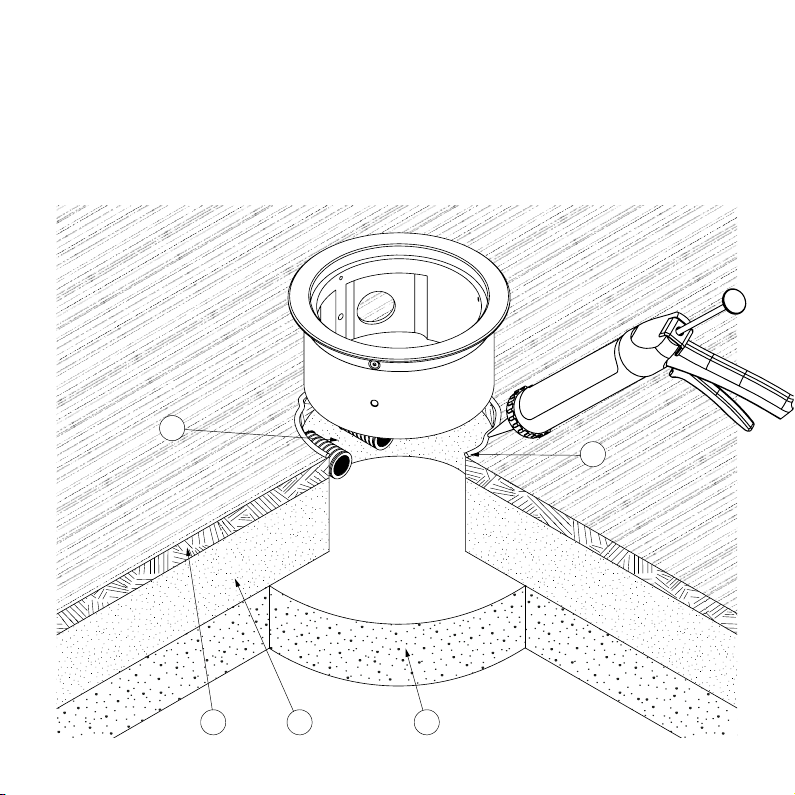

Schritt 2

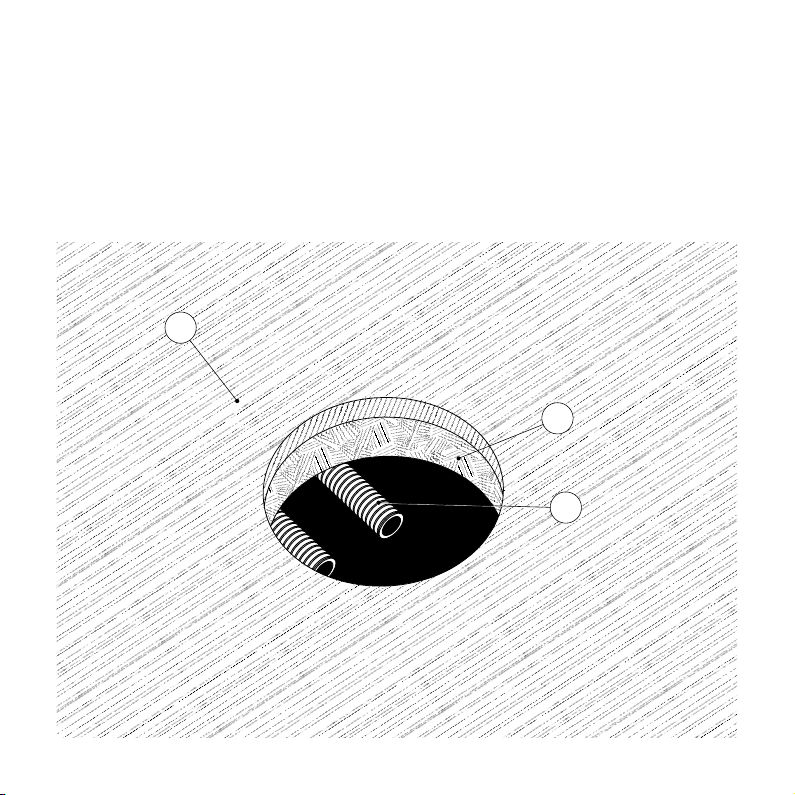

Nach dem Aushärten des Estrichs (E) den Platz-
halter (PH) aus dem Estrich entfernen und den
Bodenbelag (B) im Raum verlegen. Anschließend
Silikon (S) rund um den Ausschnitt auf dem
Bodenbelag (B) verteilen. Danach die Leerohre (L) in das
Gehäuse  einführen und das Gehäuse im Ausschnitt
platzieren.

8
L
M
P
E
B

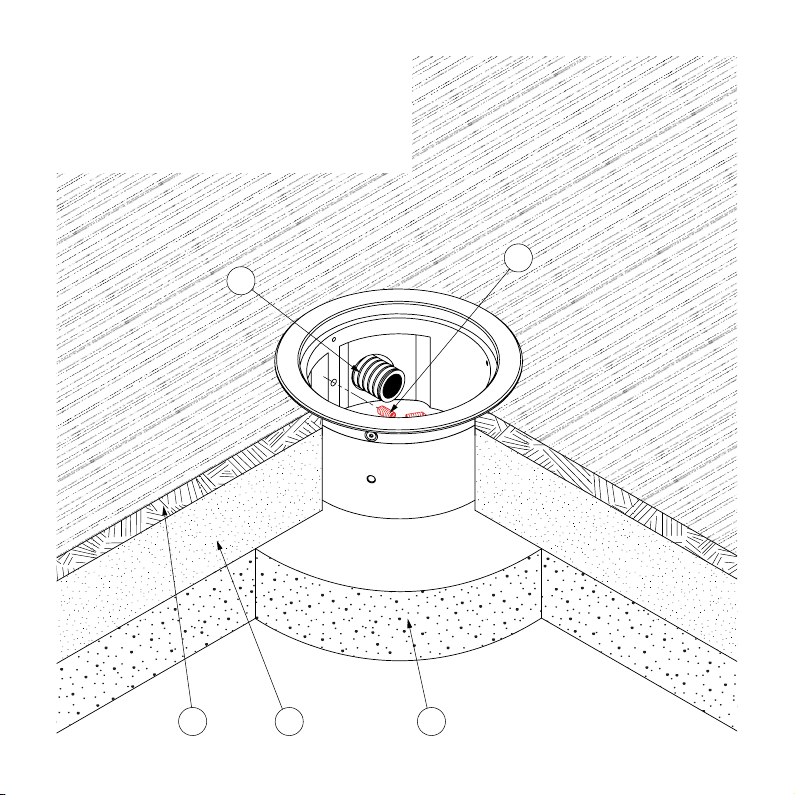

Schritt 3
Mit Hilfe der Madenschrauben(M) die Bodensteckdose
im Estrich (E) verankern. Danach die Geräte anschließen
und den Geräteträger, wieder in das Gehäuse 
einschrauben.

9

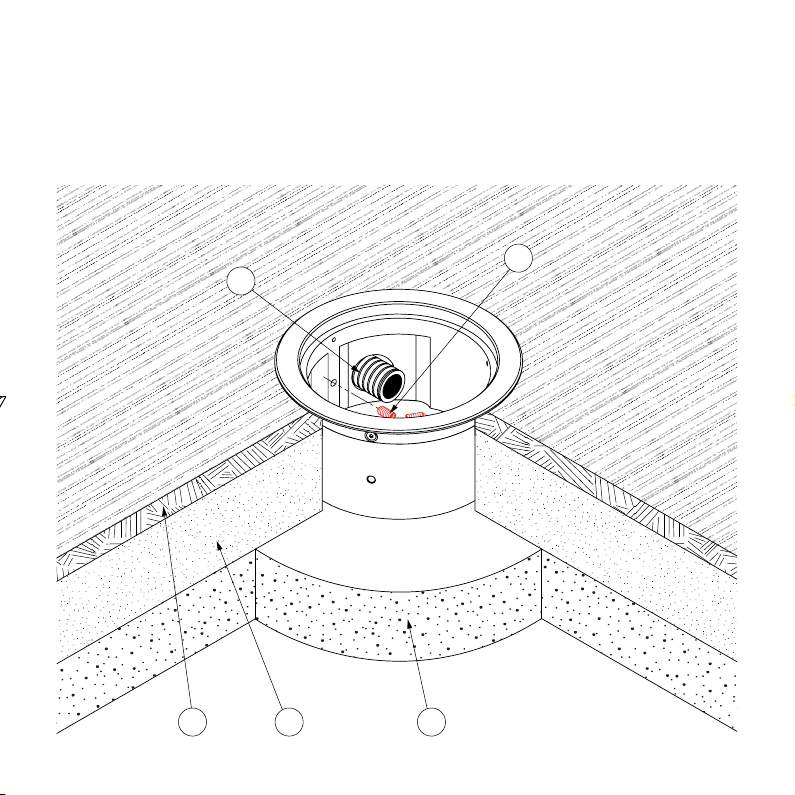

B
Schritt 4

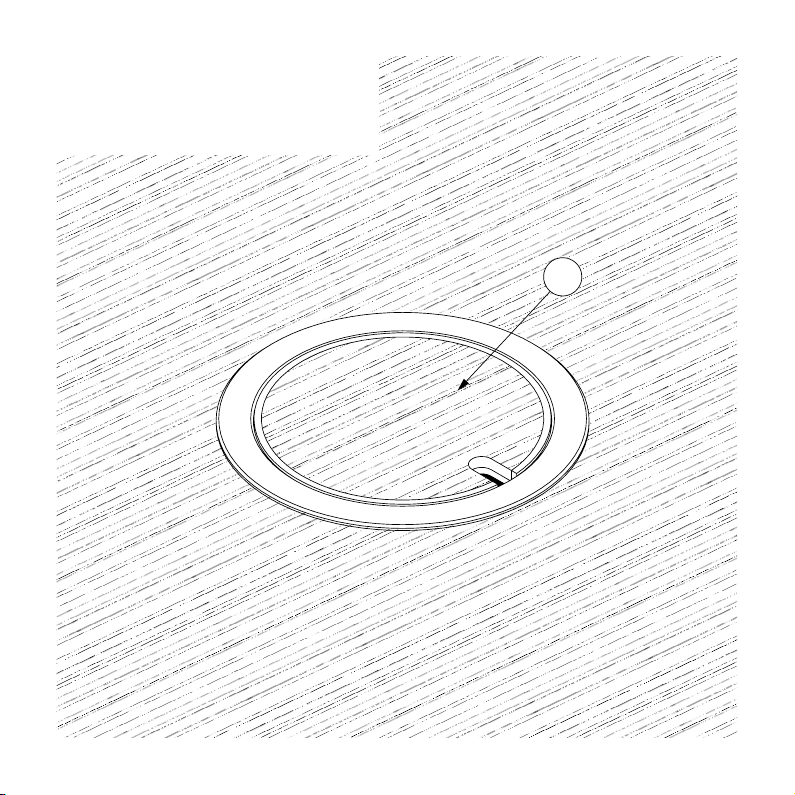

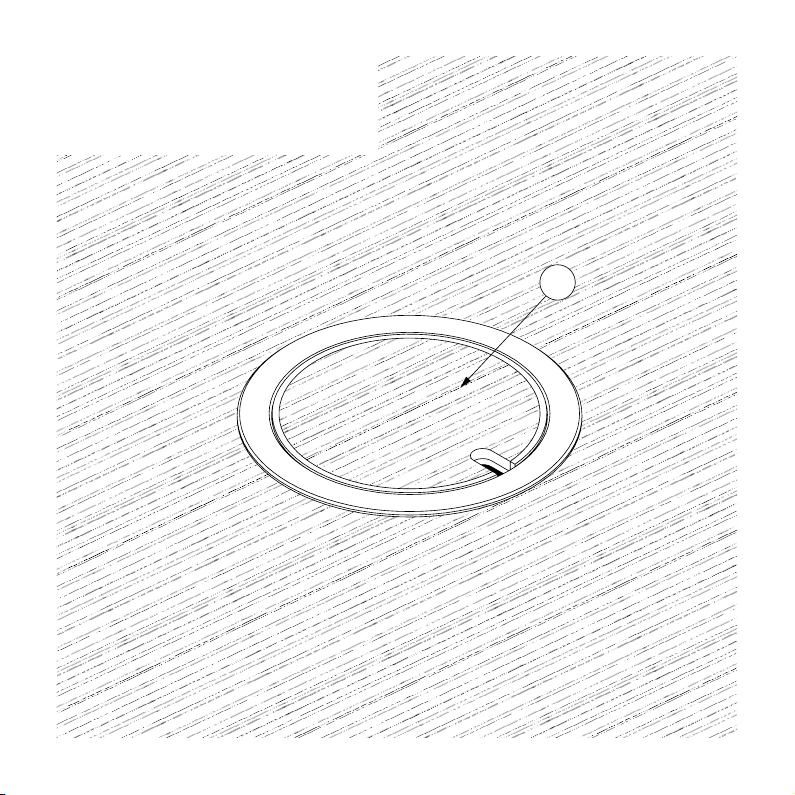

Den Deckel mit Belag (B) ausfüllen und wieder
einsetzen. Die Bodensteckdose ist nun erfolgreich
eingebaut. (Siehe auch Querschnitt auf Seite 14).

10
B
H
L
2. Montage im Hohlboden
Schritt 1
Den Deckel abmontieren und den Geräteträger
vom Gehäuse abschrauben.
Schritt 2
An gewünschter Position einen Ausschnitt in der Größe
der Gehäuse
-Einbaumaße (!) in den Hohlboden (H)
sägen/schneiden. Die Leehrohre, oder Leitungen (L)
zu dieser Position verlegen. Falls nicht vorhanden,
Bodenbelag verlegen (B)!

11
B H L S

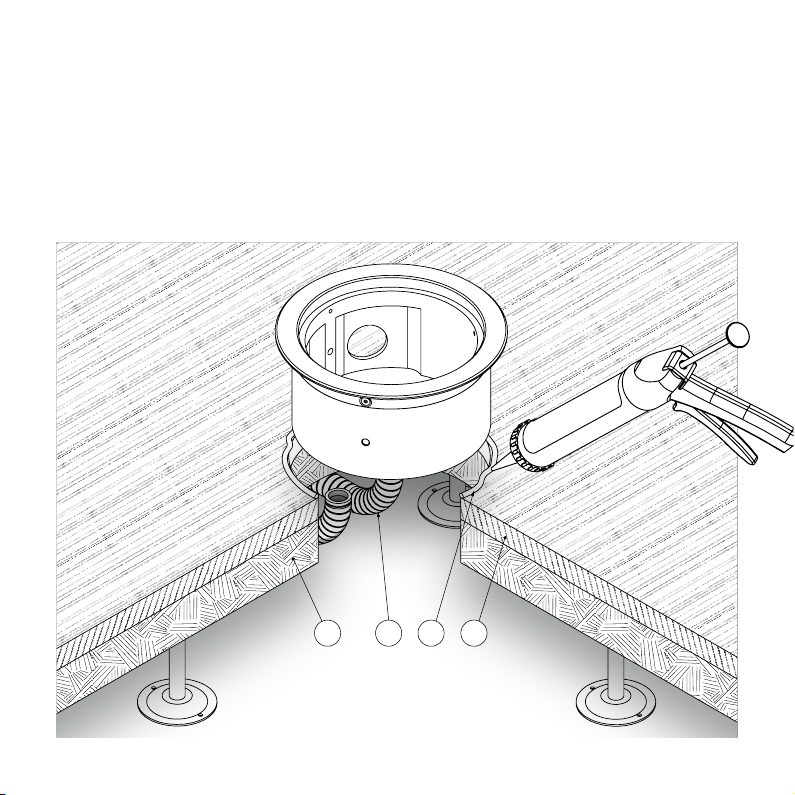

Schritt 3

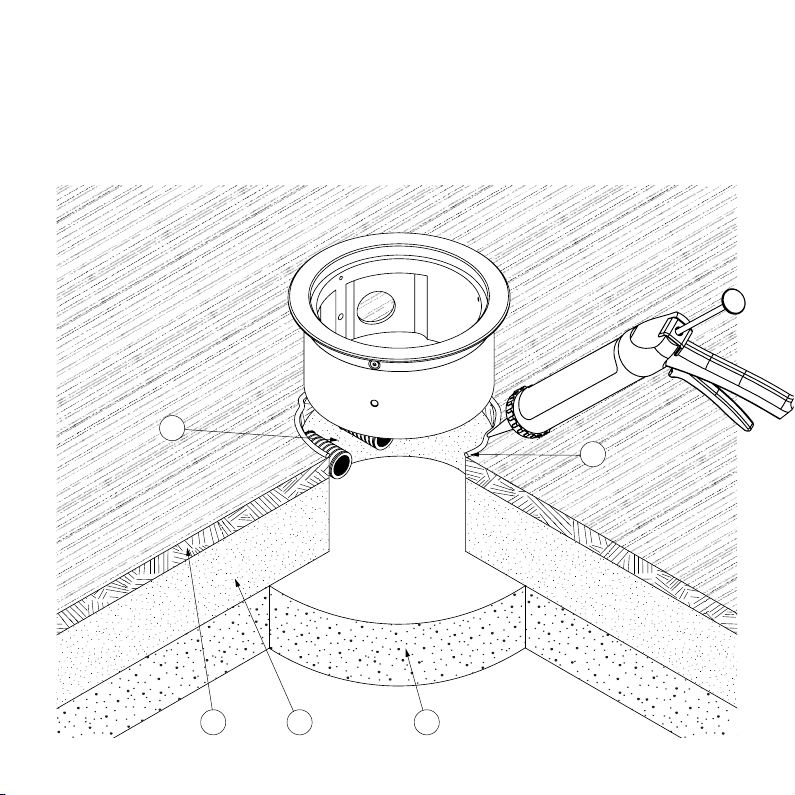

Anschließend Silikon (S) rund um den Ausschnitt auf
dem Bodenbelag (B) verteilen. Die Leerrohre oder
Leitungen (L) von unten in das Gehäuse einführen.
Nun die Bodensteckdose in den Ausschnitt absenken
und auf den Rahmen aufsetzen. Das Silikon (S)
aushärten lassen.

12

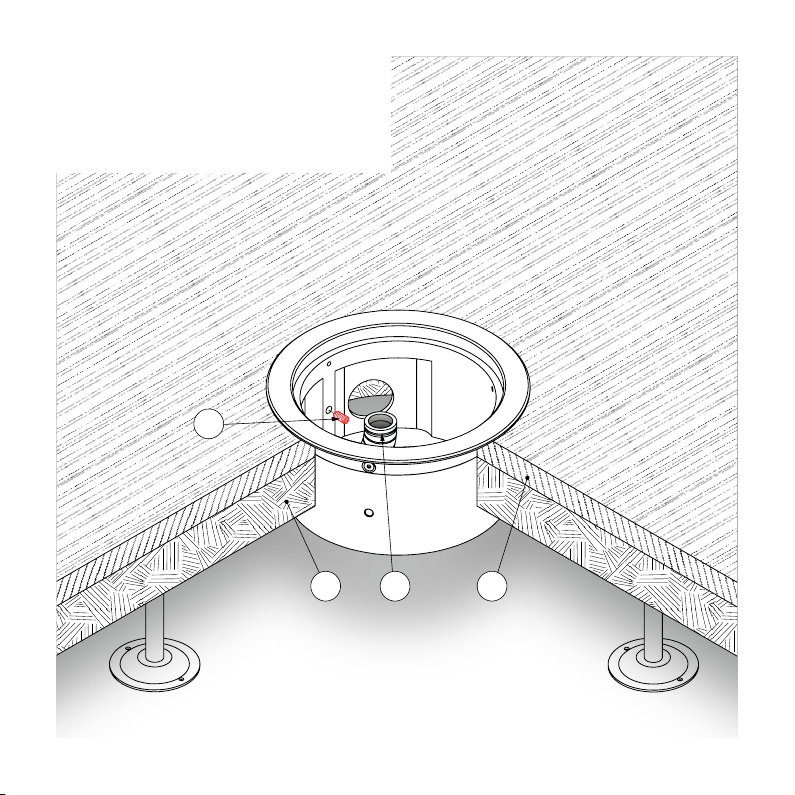

B H L
M
Schritt 4
Mit Hilfe der Madenschrauben(M) die Bodensteck-
dose im Hohlboden (H) verankern. Danach die Geräte
anschließen und den Geräteträger, wieder in das
Gehäuse einschrauben.

13
B
Schritt 5
Den Deckel mit Belag (B) ausfüllen und wieder
einsetzen. Die Bodensteckdose ist nun erfolgreich
eingebaut. (Siehe auch Querschnitt auf Seite 14).

14
E P
L
B
B
H
SL

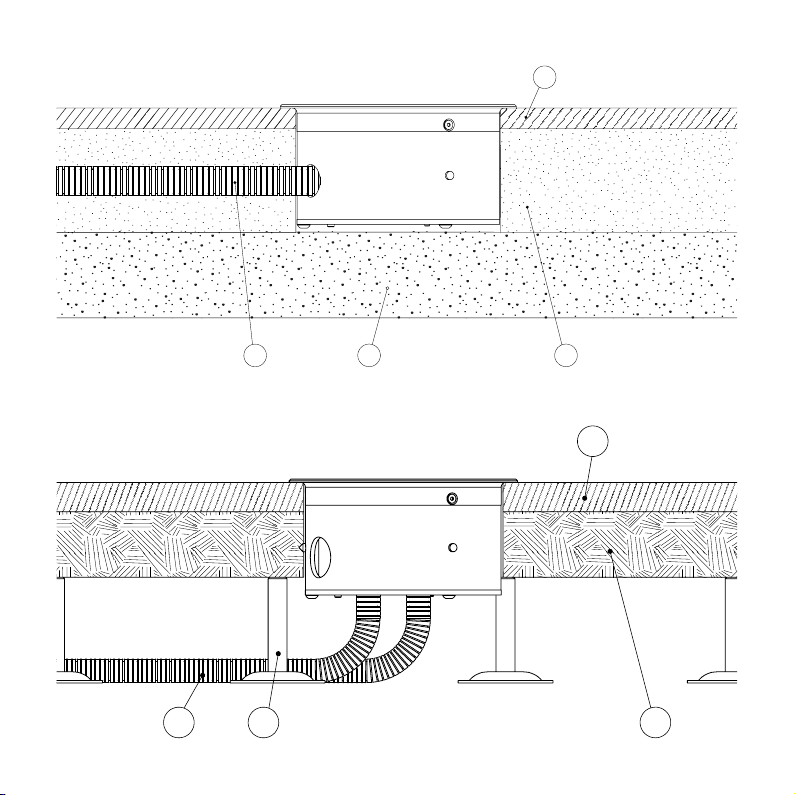

1. Estrichboden: Ansicht im Querschnitt, (B) Bodenbelag,
(E) Estrich, (L) Leerrohre, (P) Polystyrol-Dämmschicht.
2. Hohlboden: Ansicht im Querschnitt, (B) Bodenbelag,
(H) Hohlboden, (L) Leerrohre, (S) Stütze.

15
Gebrauchshinweise
Um eine anhaltende Funktion der Bodensteckdose zu
gewährleisten sind folgende Hinweise zu beachten:
• Anschluss, Reparatur oder Instandhaltung sind
von einer ausgebildeten Fachkraft durchzuführen.
Während des Einbaus und der Inbetriebnahme
sind Handschuhe zu tragen.
• Für die Montage der Bodensteckdose muss ein
fester Untergrund (z.B. Estrich, Beton, Hohlboden,
Fundament etc.) vorhanden sein.
• Bei der Montage auf einem unbefestigten Untergrund
ist die Bodensteckdose nicht begehbar.
• Die Anschlussleitung muss einen Querschnitt
entsprechend der Vorschrift des VDE aufweisen.
Zudem müssen flexible Leitungen verwendet werden,
damit die Schutzart gewährleistet werden kann.
• Falls Kabelverschraubungen verwendet werden,
müssen diese für den entsprechenden Kabelquer-
schnitt geeignet sein.
• Der in den Deckel eingeklebte Belag muss eine Höhe
aufweisen, welche eine uneingeschränkte Nutzung
des Produktes ermöglicht. Die maximale Höhe des
Bodenbelags beträgt 5mm.
• Pflegehinweis: Das Produkt ist für die Trockenpflege
geeignet (es werden flüssigkeitslose oder flüssig-
keitsarme (nebelfeuchte) Verfahren zur Reinigung
verwendet). Zudem dürfen für die Reinigung keine
säurehaltigen, chloridhaltigen oder alkalische Mittel
verwendet werden.
• Die angegebene Schutzart kann nur im einwand-
freien, geschlossenen und ungenutzten Zustand der
Bodensteckdose gewährleistet werden.
• Trotz Fertigungsprüfung kann es im Herstellungs-
prozess zu scharfen Kanten oder Ecken an Gehäuse,
Deckel oder anderen Bauteilen kommen.
• Bei mechanischen Schäden oder anderen Mängeln
(technisch/elektrisch) darf das Produkt nicht in
Betrieb genommen werden.
• Das Produkt ist unter Beachtung der nationalen
Vorschriften zu entsorgen.
Irrtümer und technische Änderungen vorbehalten.

16
English
Product description
Designation:
Lid
Device Carrier
Frame
Housing
Housing Bottom
1
2
3
4
5

17
Designation:
Lid
Device Carrier
Frame
Housing
Housing Bottom
L
P
PH
1. Installation in the screed floor
Step 1
Remove the lid and unscrew the device carrier
from the housing . Lay the cables/conduits (L) to the
installation position of the floor socket and insert them
into a placeholder (PH) made of EPS or plastic. Now
pour the placeholder (PH) with screed (E). The later
construction height must be taken into account. Let the
screed (E) harden.

18
Step 2
After the screed (E) has hardened, remove the place-
holder (PH) from the screed and lay the floor covering
(B). Then spread silicone (S) around the cutout on the
L
S
P
E
B
flooring (B). Insert the cables/conduits (L) into the
housing and put the floor socket into the cutout and
place it on the frame.

19
Step 3
Anchor the floor socket in the screed (E) with the help
of the grub screws (M). Then connect the devices and
screw the device carrierback into the housing .
L
M
P
E
B

20
B
Step 4

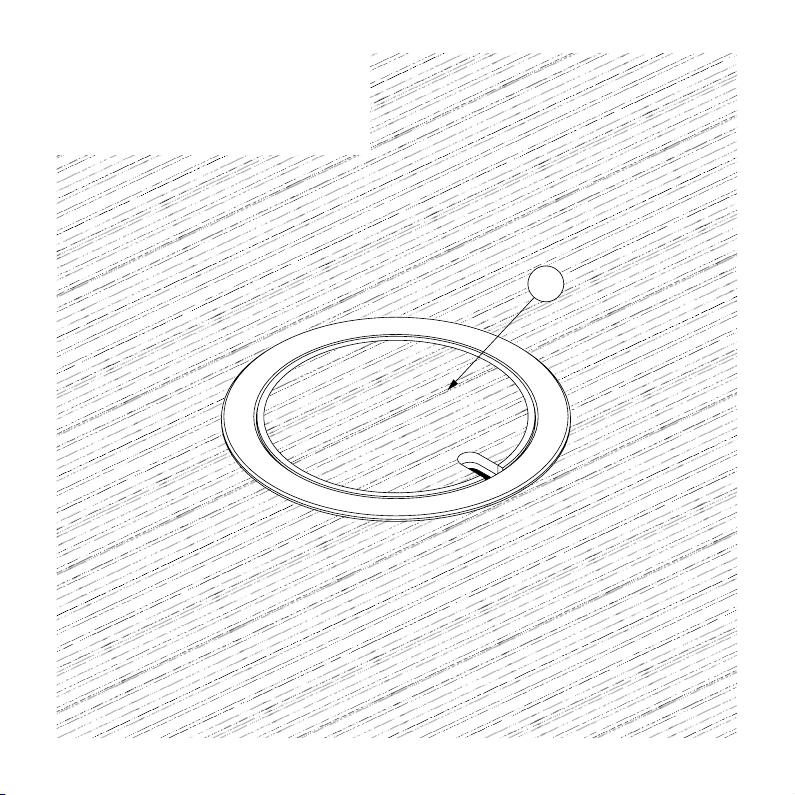

Fill the lid with floor covering (B) and reinsert.
The floor socket is now successfully installed.
(See also cross section on page 25).
