BSV PRO200 IP65 User manual

Manual PRO200-IP65 v1.0 1 / 66
CLORADOR SALINO
SALT WATER CHLORINATOR
PRO200 IP65
MANUAL DE USUARIO
USER MANUAL

Manual PRO200-IP65 v1.0 2 / 66
1) Español ………………………………………….3
2) English …………………………………………35

Manual PRO200-IP65 v1.0 3 / 66
INFORMACIÓN DEL CLORADOR
ANOTE EN LA SIGUIENTE FICHA LOS DATOS DE MATRICULA DEL EQUIPO
QUE HA ADQUIRIDO Y QUE SE ENCUENTRAN EN LA ETIQUETA LATERAL DEL
MISMO.
ESTOS DATOS LE SERAN DE UTILIDAD SI DESEA REALIZAR ALGUNA
CONSULTA A SU PROVEEDOR O A BSV ELECTRONIC S.L.
MODELO………………………………………………
REF. …………………………………………………..
TENSION……………………………………………..
NUM SÉRIE.…………………………………………

Manual PRO200-IP65 v1.0 4 / 66
ÍNDICE
1- DESCRIPCIÓN GENERAL ...........................................................................................................................5
1.1 Equipos de cloración salina BSV............................................................................................................5
1.2- Características técnicas ........................................................................................................................6
2- PREPARACIÓN DE LA PISCINA .................................................................................................................7
2.1- Incorporación de sal en el agua ...........................................................................................................7
2.2 Equilibrio químico del agua...................................................................................................................8
3- INSTALACIÓN DEL EQUIPO ......................................................................................................................9
3.1- Consideraciones generales:..................................................................................................................9
3.2- Esquema de conexionado hidráulico .................................................................................................10
3.2.3- Kit AUTO ..........................................................................................................................................11
3.2.4- Kit ADVANCED (Redox) (OPCIONAL en los equiposPRO)...............................................................14
3.2.5- Kit PRO/2 (sonda Amperométrica para la medida del Cloro Libre)...............................................15
3.2.6- Kit sonda NTC/1 (OPCIONAL) para la medida de la temperatura del agua en los equipos PRO...17
3.2.7- Kit CONDUCTIVITY ...........................................................................................................................17
3.3- Esquema de conexionado eléctrico ...................................................................................................19
4- OPERACIÓN............................................................................................................................................23
4.1- Equipos PRO200-IP65 .........................................................................................................................23
4.2- Mensajes de advertencia y alarmas...................................................................................................32
5- GARANTÍA Y SERVICIO...........................................................................................................................34

Manual PRO200-IP65 v1.0 5 / 66
ATENCIÓN
Antes de instalar el clorador salino, lea detenidamente este manual. Si necesita
alguna aclaración o tiene alguna duda póngase en contacto con su distribuidor
o directamente con BSV ELECTRONIC S.L. Estaremos encantados de atenderle.
1- DESCRIPCIÓN GENERAL
1.1 Equipos de cloración salina BSV
Le agradecemos la confianza al adquirir nuestro clorador salino BSPOOL, el
cual le permitirá disfrutar en su piscina de un agua en perfectas condiciones sin
la necesidad de añadir desinfectantes químicos.
El sistema de coloración salina para piscinas fabrica el cloro directamente en la
instalación de filtrado mediante electrolisis de agua ligeramente salada. Se
produce “cloro libre” (ácido hipocloroso, HClO) el cual es un fuerte agente
bactericida, con resultados similares a los productos químicos que se añaden
habitualmente.
La electrólisis salina es un proceso reversible, es decir, una vez los elementos
activos han reaccionado con los organismos presentes en el agua, el resultado
vuelve a ser sal común y agua.
El equipo consta de un control electrónico de mando y regulación y de una
célula de electrolisis por la que se hace circular el agua de la piscina, instalada
en el retorno del circuito de filtrado.
Si mantiene el equipo de cloración salina trabajando de forma permanente, no
tendrá que cambiar el agua de su piscina durante varios años (de 8 a 15 en
función del uso), colaborando así con las políticas de conservación del medio
ambiente y a la gestión y ahorro del agua.

Manual PRO200-IP65 v1.0 6 / 66
1.2- Características técnicas
1.2.1- TABLA CARACTERÍSTICAS
Modelos
PRO200-IP65
Tensión
alimentación
230Vac
50/60Hz
Producción
cloro g/hora
200
Potencia
máx.
1350W
Corriente
célula
36A
Medidas
300x250x230m
m
Peso
6Kg
Protecc.Caja
IP65
1.2.2 Características comunes en todos los equipos PRO
-Regulación de producción de cloro por fuente conmutada
-Rendimiento de la etapa de potencia > 90%
-Desconexión automática por falta de flujo de agua (mediante sensor de
flujo)
-Regulación automática de la tensión en función de la concentración de sal y
de la temperatura, manteniendo la producción de cloro constante.
-Ciclo automático de limpieza de los electrodos.
-Rearme automático en caso de fallo en la alimentación.
1.3- Recomendaciones y advertencias de seguridad
-La instalación del equipo debe efectuarse siempre por personal
cualificado.
-Desconecte el equipo de la red antes de realizar cualquier operación de
montaje o mantenimiento.
-Asegúrese de que la instalación eléctrica dispone de los
elementos de protección obligatorios (magnetotérmico y
diferencial) y que éstos funcionan correctamente.
-Es muy importante asegurarse de que los cables de
alimentación de la célula de electrólisis, quedan

Manual PRO200-IP65 v1.0 7 / 66
firmemente conectados. De lo contrario el equipo podría
sobrecalentarse y averiarse.
-Asegure la correcta ventilación del equipo
-Los equipos BSV PRO integran sistemas de protección contra
cortocircuito en la célula, detección de falta de agua y otros sistemas de
seguridad que mostrarán una señal acústica y luminosa en caso de que
se produzca una anomalía. No obstante, debe asegurar un correcto
funcionamiento hidráulico de su piscina para un resultado óptimo.
-La instalación en ambientes corrosivos puede disminuir la vida del
equipo. Asegúrese de no dejar recipientes sin tapar con ácidos cerca del
mismo.
2- PREPARACIÓN DE LA PISCINA
2.1- Incorporación de sal en el agua
Para que el clorador funcione correctamente deberá incorporarse una pequeña
cantidad de sal y asegurarse de que el nivel de pH del agua sea el adecuado.
Los niveles de sal y pH recomendados son los siguientes:
pH del agua de la piscina------------------- 7,1 a 7,4
Proporción de SAL en kg/m3-------------- 4 a 6
A pesar de que el equipo se pondrá en funcionamiento con cantidades
inferiores de sal, alcanzará la producción óptima de cloro a partir de
concentraciones de 4Kg/m3. Recomendamos una concentración de 5Kg/m3
para compensar las pequeñas pérdidas de sal que se producen al limpiar el
filtro, el efecto de la lluvia, etc.
Para calcular la cantidad de sal a incorporar, multiplique los m3 totales de su
piscina x 5.
Ejemplo: Piscina de 9m de largo x 4,5m de ancho y 1.6m de profundidad.
9 x 4,5 x 1,6= 64,8 metros cúbicos. 64.8 x 5 = 324 Kg de sal a incorporar.
Le aconsejamos que utilice sal especialmente preparada para su uso en
instalaciones de cloración salina, ya que está pensada para facilitar su rápida
disolución y obtener unos resultados óptimos en su instalación. La podrá
encontrar en comercios especializados en productos para piscinas.
ATENCIÓN
Cuando se añada sal a la piscina deberá desconectarse el clorador
(posición OFF), y poner en marcha el filtro durante 3 o 4 horas para

Manual PRO200-IP65 v1.0 8 / 66
que ésta se disuelva y no haya peligro de sobrecarga. Una vez disuelta,
póngase en marcha el clorador.
Es aconsejable añadir sal a la piscina de forma progresiva, en 2 ó 3 veces para
no excederse de la cantidad recomendada; un exceso de sal podría sobrecargar
el clorador con lo que se desconectaría automáticamente, en cuyo caso se
debería agregar agua para disminuir la concentración.
Asimismo, recomendamos no verter la sal cerca del sumidero en la medida de
lo posible, para evitar que circule sal sin deshacer por el circuito hidráulico.
2.2 Equilibrio químico del agua
Debe tenerse en cuenta que la efectividad de la cloración, así como la calidad
del agua para un baño saludable, dependen en gran medida del pH del agua,
por lo que se debe prestar una atención regular a su estado y ajustarlo cuando
sea preciso.
Existen otros parámetros que deben ser tomados en cuenta para el correcto
funcionamiento del clorador salino. Es recomendable realizar un análisis en
profundidad del agua al instalar un clorador salino.
Parámetro
Valor Mínimo
Valor máximo
PH
7,0
7,8
CLORO LIBRE (mg/l)
0,5
2,5
CLORO COMBINADO (mg/l)
--
0,6
BROMO TOTAL (mg/l)
3,0
6,0
BIGUANIDA (mg/l)
25
50
ACIDO ISOCIANÚRICO (mg/l)
--
<75
OZONO (vaso) (mg/l)
--
0
OZONO (antes de)
0,4
--
TURBIDEZ (NTU)
--
<1
OXIDABILIDAD (mg/l)
--
<3
NITRATOS (mg/l)
--
<20
AMONIACO (mg/l)
--
<0,3
HIERRO (mg/l)
--
<0,3
COBRE (mg/l)
--
<1,5
ALCALINIDAD (mg/l)
100
160
CONDUCTIVIDAD (us/cm)
--
<1700
TDS (mg/l)
--
<1000
DUREZA (mg/l)
150
250

Manual PRO200-IP65 v1.0 9 / 66
3- INSTALACIÓN DEL EQUIPO
3.1- Consideraciones generales:
•Sitúe la célula de cloración en la posición más elevada posible del circuito de
depuración y siempre después del filtro.
•Si resulta posible, se recomienda la instalación de un by-pass con la célula
de electrólisis con sus correspondientes llaves de paso. Esto facilitará las
labores de mantenimiento de la célula.
•Es imprescindible una buena toma de tierra y usar un relé diferencial
de máx. 30mA de sensibilidad.
•En caso de no disponer una toma de tierra de buena calidad,
colocar una toma de tierra entre la célula de electrólisis y las
sondas.KIT OPCIONAL

Manual PRO200-IP65 v1.0 10 / 66
3.2- Esquema de conexionado hidráulico
3.2.1- Esquema hidráulico PRO200-IP65
1. De la piscina.
2. Filtración.
3. Cuadro eléctrico.
4. Bypass.
5. Flow Switch
6. Sonda de conductividad (Opcional)
7. Sonda de temperatura (Opcional).
8. Sonda de pH, incluida en el kit Auto (Opcional)
9. Sonda de Redox, incluida en el kit ADVANCED (Opcional).
10. Kit de tierra (Opcional).
11. Inyector de ácido. Mantener el recipiente de
ácido lo más alejado posible del equipo.
12. Clorador PRO200-IP65
13. Célula electrolisis
14. Bomba de pH
15. Sistema domótico CONNECT (Opcional)
16. A la piscina.

Manual PRO200-IP65 v1.0 11 / 66
3.2.2- Célula de electrólisis PRO200-IP65
•Se recomienda encarecidamente instalar un sistema de by-pass con el
conjunto de células y llaves para cerrar el paso del agua, a la entrada y
salida de cada célula.

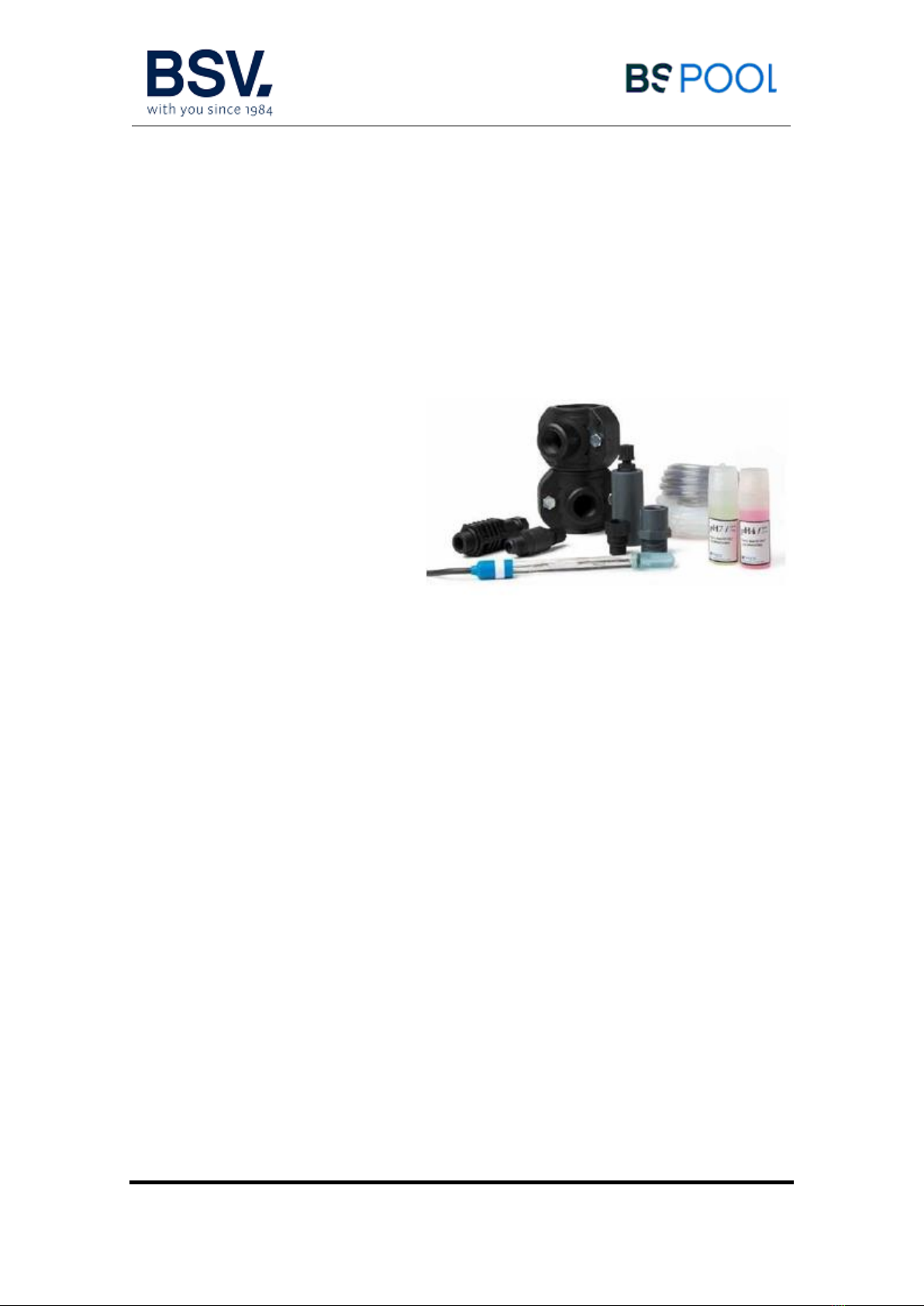

3.2.3- Kit AUTO
El kit AUTO (medida y regulación del pH) puede adquirirse de forma opcional,
en todos los equipos PRO. Las siguientes figuras le muestran el despiece de
dicho kit, junto al esquema de instalación.

Manual PRO200-IP65 v1.0 12 / 66
3.2.3.1 Despiece
1-Equipo PRO
2-Tubo de aspiración (flexible)
3-Tubo de Inyección (rígido)
4-Filtro de aspiración (colocar en vertical en el fondo del recipiente de ácido)
5-Sonda de pH
6-Porta-Sonda
7-Brida
8-Inyector (colocar con la flecha
hacia abajo)
9-Racor conversión 3/8,1/2
10-Brida
11-Entrada ácido (tubo
aspiración)
12-Salida ácido (tubo inyección)
13-Conector sonda pH BCN
14-Líquido calibración pH4
15-Líquido calibración pH7
16-Tapón goma parar calibración

Manual PRO200-IP65 v1.0 13 / 66
3.2.3.2 Conexión del Kit AUTO
Una vez instalado el equipo (1), debemos realizar las siguientes conexiones.
1- Colocaremos la brida (10) en la tubería tal y como se indica en el dibujo de
conexión hidráulica. La brida (10) corresponde al inyector y se debe conectar
después de la célula de electrólisis.
2- Colocaremos la brida (7) en la tubería tal y como se indica en el dibujo de
conexión hidráulica. La brida (7) corresponde a la de la sonda de PH y se debe
conectar, antes de la célula de electrólisis y después el filtro.
3- Conectar un extremo del tubo de aspiración (2) a la entrada del control de
PH (11).
4- Conectar el otro extremo del tubo de aspiración (2) al filtro de aspiración (4)
5- Colocar el filtro de aspiración (4) dentro del bidón del ACIDO.

Manual PRO200-IP65 v1.0 14 / 66
6- Conectar un extremo del tubo de inyección (3) a la salida del control de PH
(12).
7 -Colocar el racor (9) dentro de la brida (10).
8- Colocar el inyector (8) dentro del racor (9).
9- Conectar el otro extremo del tubo de inyección (3) al inyector (8).
10- Colocar el porta-sonda (6) dentro de la brida (7).
11- Colocar la sonda de PH (5) dentro del porta-sonda (6).
12- Colocar el conector de la sonda de PH (5) en el conector BNC (13) del
equipo.
3.2.4- Kit ADVANCED (Redox) (OPCIONAL en los equipos PRO)
Mediante esta sonda, El equipo mide continuamente el nivel bactericida del
agua por medio de una sonda “Redox”. Sólo es necesario ajustar el nivel
requerido y el equipo mantiene automáticamente el nivel de desinfección,
ajustando la producción de cloro a las necesidades reales de la piscina.
La pantalla muestra el nivel “Redox” (capacidad bactericida) que está presente
en la piscina.
El potencial RedOx (Reducción Oxidación) o ORP (Oxidation Reduction
Potencial) es la tensión eléctrica que indica la capacidad de oxidación o
reducción de una disolución. En el caso de las piscinas, la capacidad de
oxidación está directamente relacionada con el poder bactericida del agua, el
cual está relacionado de forma directa con la concentración de cloro libre en su
piscina.
Esta sonda le permite ajustar el equipo en modo de funcionamiento
AUTOMÁTICO.

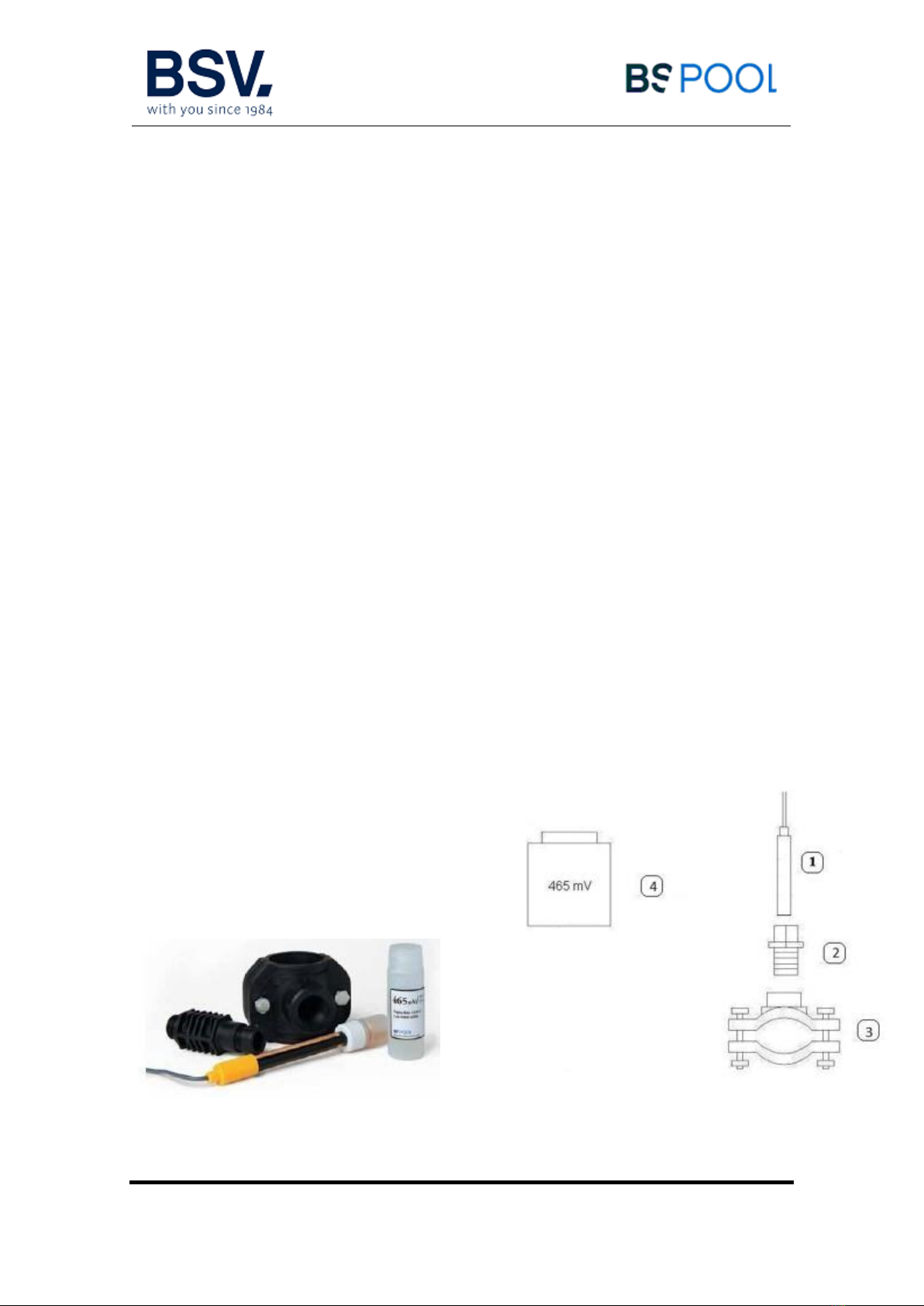

3.2.4.1 Despiece
1- Sonda REDOX
2- Porta-Sonda
3- Brida
4- Líquido patrón 465mV

Manual PRO200-IP65 v1.0 15 / 66
3.2.5- Kit PRO/2 (sonda Amperométrica para la medida del Cloro
Libre)
El sistema de medida mediante kit amperométrico, le permite obtener una
lectura en ppm de la concentración de cloro libre en su piscina. Esta sonda está
basada en un cabezal amperométrico de 3 electrodos, separados del medio a
través de membrana. Ofrece una baja dependencia del pH y de la
concentración de ácido isocianúrico, así como la posibilidad de instalarse en
piscinas de agua de mar (opción que debe solicitar previamente a BSV
Electronic). Por favor, siga cuidadosamente las instrucciones de instalación,
calibración y mantenimiento para asegurar un perfecto funcionamiento del kit.
3.2.5.1-Contenido del Kit
El kit PRO/2 se suministra en formato panel para facilitar su instalación. Puede
ver una descripción completa en el manual que se adjunta con el propio kit.
3.2.5.2- Características técnicas
Medida
Cloro libre, con baja dependencia de pH. Contenido máximo de
isocianuratos: 500mg/l
Tecnología Sistema de membrana, cabezal potenciostático de 3 electrodos.
Electrónica Incorporada en el cuerpo de la sonda. Interfaz 4-20mA
Alimentación 12 a 30V DC (10mA)
Rango de medida CL libre 0,01 hasta 10.0 ppm
Desviación de la medida Aproximadamente 3% mensual
Temperatura de operación 0 a 45ºC
Temperatura de
almacenamiento
0 a 55ºC
Presión máxima de trabajo
0,5 bar. La instalación hidráulica debe asegurar que no se produzcan golpes de
ariete que podrían perforar la membrana por exceso de presión
Rango de pH pH 4 - pH 12
Calibración En panel de control del equipo BSPOOL. Se analizará el agua mediante DPD-1
Periodo máximo de ausencia
de cloro en el agua
24h
Análisis del agua: Una vez a la semana como mínimo.
Sustitución del cabezal-membrana: Una vez al año
Cambio de electrolito: Cada 3-6 meses, en función de la calidad del agua
Periodo de mantenimiento
CARACTERÍSTICAS TÉCNICAS

Manual PRO200-IP65 v1.0 16 / 66
3.2.5.3- Conexión eléctrica al equipo PRO200-IP65
La conexión de la sonda de cloro libre debe hacerse directa al equipo, consulte
la siguiente figura. Además, debe configurar los jumpers tal y como se detalla
en el apartado 3.3.1 “Configuración sonda ORP y cloro libre”
Sonda
Cloro Libre
Marrón
Blanco

Manual PRO200-IP65 v1.0 17 / 66
ATENCION: Recuerde que la sonda de cloro libre debe ir conectada
directamente al equipo. Debido a que la lectura aislada de la sonda ya
está implementada en el equipo.
3.2.5.4- Instalación
Por favor, siga las instrucciones del manual que se adjunta con el kit. En éste
se detalla cómo realizar las siguientes operaciones:
-Instalación hidráulica
-Calibración de la sonda
-Mantenimiento
3.2.6- Kit sonda NTC/1 (OPCIONAL) para la medida de la temperatura
del agua en los equipos PRO
El kit sonda NTC/1 le permite la lectura de la temperatura del agua. Una vez
conectada la sonda, se mostrará la temperatura en la pantalla principal.
Además, la instalación de este kit le permitirá utilizar el modo de control semi-
automático. Puede obtener más detalles de este modo en el apartado 4.2 de
este manual.
3.2.7- Kit CONDUCTIVITY
El Kit Conductivity de BSPOOL efectúa una medida continua de los cloruros
contenidos en el agua de su piscina. Es especialmente adecuado para trabajar
con equipos de cloración salina, pues le permitirá conocer la concentración de
sal y el estado de la célula de electrolisis.
3.2.7.1-Características técnicas
- Tipo de sensor: Inductivo con compensación por
temperatura.
- Rango de medida: 0 a 10g/l
- Resolución: 0,1g/l
- Tensión de alimentación: 12V DC
3.2.7.2-Instalación
Por favor, siga las instrucciones del manual específico que
acompaña este kit, en las que se detallan tanto la instalación hidráulica como la
conexión a su equipo.

Manual PRO200-IP65 v1.0 18 / 66
3.2.7.3-Funcionamiento y ajustes
Una vez conectado el sensor de conductividad, al poner en marcha el equipo de
cloración salina, se detectará dicho sensor de forma automática.
En la pantalla principal podrá leer el valor actual de la medida. Asimismo, se
mostrarán los avisos de exceso o falta de sal a partir de las medidas del sensor:
Equipos PRO:
Falta de sal: Lectura < 4g/l
Exceso de sal: Lectura > 8g/l
3.2.7.4-Calibración y mantenimiento
A pesar de que los sensores vienen calibrados de fábrica, puede acceder al
menú de calibración en caso de que se requiera realizar un ajuste fino de la
medida.
Modifique el valor conforme a la medida realizada con un equipo externo y
pulse OK para realizar la calibración.
No se requiere un mantenimiento periódico en el sensor de conductividad. No
obstante, si detecta que la lectura no es correcta, revise el cabezal de la sonda
y revise que no presenta ningún cuerpo extraño.

Manual PRO200-IP65 v1.0 19 / 66
3.3- Esquema de conexionado eléctrico
3.3.1- Equipos PRO200-IP65
Alimentación directa a la red y sistema paro/marcha (recomendado).
1) Regleta de entrada X8:
Se recomienda utilizar la señal de maniobra del contactor de la bomba, en el
caso que dicha maniobra sea de 220V.
Conecte la alimentación general del equipo directamente a la línea monofásica
1- Tierra(GND)
2- Fase (L)
3- Neutro(N)

Manual PRO200-IP65 v1.0 20 / 66
4- Fase Interruptor equipo
5- Fase Interruptor equipo
6- Entrada Fase bomba contactor 220VAC(L).
7- Neutro bomba contactor 220VAC(N).
8- Salida Fase bomba pH 220VAC (L)
9- Salida Neutro bomba pH 220VAC(N).
2) Regleta de sondas X4:
Regleta de entrada para los kits: sonda agua, NTC, AUTO, ADVANCED, PRO/2 y
conductivity
1- Kit NTC / Sonda Conductividad (Blanco)
2- Kit NTC
3- Kit sonda agua
4- Kit sonda agua
5- Sonda ORP (ORP-)
6- Sonda ORP (ORP+)
7- Sonda Cloro libre IN (Marrón)
8- Sonda Cloro libre 24V (Blanco)
9- Sonda Conductividad (Negro)
10- Sonda Conductividad (Verde)
11- Sonda Conductividad (Marrón)
3) Configuración sonda ORP y Cloro libre
Para la configuración de la sonda de cloro libre se debe conectar a la regleta de
entrada para sondas X4, tal y como se muestra en el apartado anterior.
Para configurar los Jumpers de medida de cloro:
ORP: Cloro libre:
4) Configuración sistema Paro/marcha
Quite el Jumper de la Posición JP1, como se muestra en la siguiente imagen.
Conecte en paralelo a la salida del contactor de la bomba de filtración los cables
para la entrada Filter. El equipo funcionará con el sistema paro/marcha. A
través de este conexionado, el equipo habilitará la producción de cloro cuando
