Burkert 2510 User manual

Betriebsanleitung Operating instructions Notice d'utilisation Manual de instrucciones
Type 2510 Diagnose Bestimmungsgemäße Verwendung
Bitte beachten Sie die Hinweise dieser Betriebsanleitung
sowie die Einsatzbedingungen und zulässigen Daten ge-
mäß Datenblatt Typ 2510 Diagnose, damit das Gerät einwandfrei
funktioniert und lange einsatzfähig bleibt. Bei Nichtbeachtung dieser
Hinweise sowie bei unzulässigen Eingriffen in das Gerät entfällt
jegliche Haftung unsererseits, ebenso erlischt die Garantie auf Geräte
u. Zubehörteile! Die Gerätesteckdose dient ausschließlich zum
Erkennen von Durchfüssen im MagnetventilTyp 6212. Eine andere
oder darüber hinausgehende Benutzung gilt als nicht bestimmungs-
gemäß . Für hieraus resultierende Schäden haftet Bürkert nicht. Das
Risiko trägt allein der Anwender.
Sicherheit
ACHTUNG!
• Halten Sie sich bei Einsatzplanung und Betrieb des
Gerätes an die einschlägigen allgemein anerkannten
sicherheitstechnischen Regeln.
• Eingriffe dürfen nur durch Fachpersonal und mit
geeignetem Werkzeug erfolgen!
• Treffen Sie geeignete Maßnahmen, um unbeabsichtig-
tes Betätigen oder unzulässige Beeinträchtigungen
auszuschließen.
• Schalten Sie vor Eingriffen in das System in jedem Fall
die Spannung ab!
• Vor der Anwendung der GerätesteckdoseTyp 2510
Diagnose in sicherheitsrelevanten Anlagen wenden
Sie sich bitte an Ihre zuständige Bürkert-Niederlas-
sung!
• Achten Sie beim Verschrauben der Gerätesteckdose
mit dem Magnetventil auf den einwandfreien Sitz der
Dichtung!
Proper Usage
To ensure the proper function of the device and promote
long service lift, you must comply with the information in
these Operating Instructions and the application conditions and
specifications provided in the Type 2510 Diagnosis Data Sheet.
Usage of the device in a manner that is contrary to these
Operating Instructions or the application conditions and
specifications provided in the Type 2510 Diagnosis Data Sheet is
improper and will void your warranty. The device socket serves
exclusively for the detection of flow directions in the Type 6212
solenoid valve. Any other use is considered improper use. Bürkert
will not be responsible for any improper use of the device.
Safety
Utilisation conforme aux
Afin que l’appareil puiss
dant longtemps, veuillez
contenues dans cette notice d’ut
d’utilisation et les données admi
technique dutype 2510 Diagnostic
instructions et d’interventions no
déclinons toute responsabilité et
les accessoires s’éteint! La prise
détection de débit dans la vanne m
utilisation ou une utilisation excé
comme non conforme aux pre
qui en résulteraient, le fabricant/
responsabilité. L’utilisateur seul e
Sécurité
ATTENTION!
• Be sure to observe generally accepted safety rules
when planning, installing and using this device. For
example, take suitable measures to prevent
unintentional operations of the device.
• Work on the unit should only be carried out by
specialists using the correct tools!
• Do not impair the operation of the device.
• Always be sure to switch off the voltage supply before
working on the system.
• Before using the Type 2510 Diagnosis device socket in
systems which affect safety, please consult your local
Bürkert branch!
• When screwing the device socket onto the solenoid
valve, ensure that the seal is properly seated!
A
• Pour la planification
l’appareil, veuillez vo
et généralement rec
de sécurité.
• Prenez les mesures
actionnement involo
inadmissibles.
• Des interventions ne
un personnel qualifi
• Avant d’intervenir da
l’alimentation électri
• Avant l’application d
Diagnostic dans des
la sécurité, veuillez v
Bürkert compétente
• Veiller en vissant la
magnétique à une te
Fluid Control Systems
Gerätesteckdose
Device Socket
Prise d’appareil
Caja de enchufe para aparatos
eléctricos

15 mm
Montage / Assembly / Montage / Montaj
Sicherheit
Safety / Sécurité / Seguridad
ethe proper function of the device and promote
vice lift, you must comply with the information in
nstructions and the application conditions and
vided in the Type 2510 Diagnosis Data Sheet.
ce in a manner that is contrary to these
ions or the application conditions and
vided in the Type 2510 Diagnosis Data Sheet is
void your warranty. The device socket serves
detection of flow directions in the Type 6212
yother use is considered improper use. Bürkert
onsible for any improper use of the device.
Utilisation conforme aux prescriptions
Afin que l’appareil puisse fonctionner parfaitement et pen-
dant longtemps, veuillez observer les instructions
contenues dans cette notice d’utilisation ainsi que les conditions
d’utilisation et les données admissibles mentionnées dans la fiche
technique dutype 2510 Diagnostic. En cas d’inobservation de ces
instructions et d’interventions non autorisées dans l’appareil, nous
déclinons toute responsabilité et la garantie couvrant l’appareil et
les accessoires s’éteint! La prise d’appareil sert exclusivement à la
détection de débit dans la vanne magnétique type 6212.Une autre
utilisation ou une utilisation excédant ce contexte sera considérée
comme non conforme aux prescriptions . Pour les dommages
qui en résulteraient, le fabricant/fournisseur décline toute
responsabilité. L’utilisateur seul en assume le risque.
Sécurité
Utilización con arreglo a las disposiciones
Se ruega observar las indicaciones contenidas en este
manual de instrucciones así como las condiciones de uso y
datos admisibles con arreglo a la hoja de servicio tipo 2510 Diagnosis,
de modo que el aparato funcione impecablemente y permanezca
durante largo tiempo apto para el empleo. La inobservancia de estas
indicaciones así como las intervenciones inadmisibles en el aparato
suponen la declinación por nuestra parte de toda clase de respon-
sabilidad, además de la extinción de la garantía de los aparatos y de
las piezas de los accesorios. El aparato sirve exclusivamente para
reconocer pasos en la válvula magnética del tipo 6212. Cualquier otra
utilización que vaya más e lla no será conforme a las disposiciones .
El fabricante / suministrador no es responsable de los daños que de
ello pudieran resultar.El riesgo corresponde únicamente al usuario.
Seguridad
ATTENTION!
re to observe generally accepted safety rules
planning, installing and using this device. For
ple, take suitable measures to prevent
ntional operations of the device.
on the unit should only be carried out by
alists using the correct tools!
timpair the operation of the device.
sbe sure to switch off the voltage supply before
ng on the system.
eusing theType 2510 Diagnosis device socket in
ms which affect safety, please consult your local
rt branch!
screwing the device socket onto the solenoid
ensure that the seal is properly seated!
ATTENTION!
• Pour la planification de l’utilisation et l’exploitation de
l’appareil, veuillez vous en tenir aux règles applicables
et généralement reconnues en matière de technique
de sécurité.
• Prenez les mesures nécessaires pour exclure tout
actionnement involontaire ou des altérations
inadmissibles.
• Des interventions ne doivent être effectuées que par
un personnel qualifié équipé de l’outillage approprié!
• Avant d’intervenir dans le système, coupez
l’alimentation électrique dans tous les cas!
• Avant l’application de la prise d’appareil de type 2510
Diagnostic dans des installations déterminantes pour
la sécurité, veuillez vous adresser à votre succursale
Bürkert compétente!
• Veiller en vissant la prise d’appareil avec la vanne
magnétique à une tenue parfaite du joint!
¡ATENCIÓN!
• Para la planificación y operación del aparato atenerse
a las correspondientes reglas generales y
reconocidas de la técnica de seguridad.
• Tomar las medidas apropiadas para excluir
accionamientos no intencionados o perjuicios
inadmisibles.
• Las intervenciones solamente deben llevarse a cabo
por parte de personal especialista y con las
herramientas adecuadas!
• Antes de proceder a intervenciones en el sistema
desconectar siempre la tensión.
• ¡Con anterioridad a la aplicación de la caja de enchufe
para aparatos eléctricos del tipo 2510 Diagnosis en
instalaciones relevantes de seguridad dirigirse a su
representación competente de Bürkert!
• ¡Observar que la junta de estanqueidad esté
impecablemente asentada antes de la atornilladura de
la caja de enchufe para aparatos eléctricos!

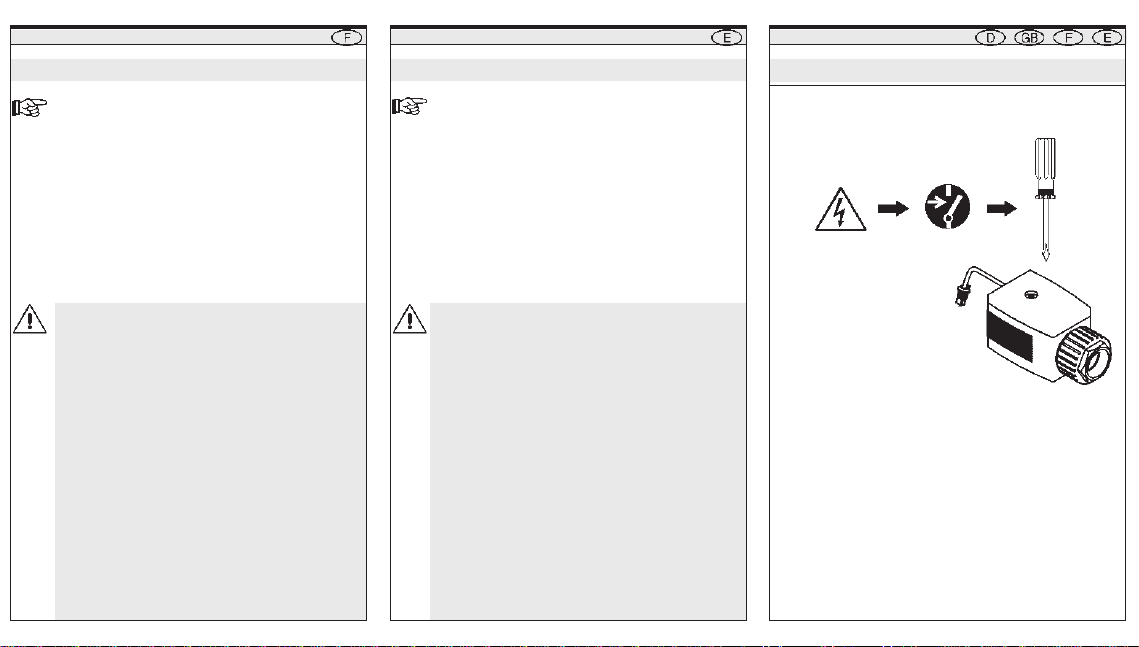

Spannungsfreie Montage
Voltage-free assembly
Montage sans tension
Montaje libre de tensión
Montage
Anschluß der Gerätesteckdose
Connection of the device socket
Raccordement de la prise d’appareil
Montaje de la caja de enchufe para apar
Binärausgang / Binary output / Sortie binaire / Salida
- Ventil / Valve / Vanne / Válvula
PE *
+ Ventil / Valve / Vanne / Válvula
- GND
+ 24 V
* für Entstörmaßnahmen / for interference suppress
* pour déparasitage / para medidas contra parásito
max. 2,5 Nm

15 mm
Montage / Assembly / Montage / Montaje Montage / Assembly/ Montage / Montajed
Montage Montage
Auf einwandfreien Sitz der Dichtung achten!
Ensure that the seal is properly seated!
Veiller à une tenue parfaite du joint!
Observar que la junta de estanqueidad esté
impecablemente asentada!
Montage der Gerätesteckdose
Assembly of the device socket
Montage la prise d’appareils
Montaje la caja de enchufe para aparatos eléctricos
max. 1 Nm
Troubleshooting / Dérangements / Averías
Störungen
Spannung prüfen! / Check the voltage!
Vérifier la tension! / Comprobar tensión !
Dichtung prüfen!
Check the seal!
Vérifier le joint!
Comprobar el sellado!
Anschlüsse prüfen!
Check the connections!
Vérifier les raccordements!
Comprobar las conexións!
Anschluß der Gerätesteckdose
Connection of the device socket
Raccordement de la prise d’appareil
Montaje de la caja de enchufe para aparatos eléctricos
Binärausgang / Binary output / Sortie binaire / Salida binaria
- Ventil / Valve / Vanne / Válvula
PE *
+ Ventil / Valve / Vanne / Válvula
- GND
+ 24 V
* für Entstörmaßnahmen / for interference suppression device
* pour déparasitage / para medidas contra parásitos
max. 2,5 Nm Ventilausgang / Valve outlet
Sortie de vanne
Salida de válvula
Anschlußbelegung Ventilausgang
Pin allocation of the valve output
Raccordement de la sortie de vanne
Configuración de bornes de salida de válvula
Ventilausgang / Valve outlet
Sortie de vanne / Salida de
válvula
nicht belegt / not connected
pas connecté / no conectado
nicht belegt / not connected
pas connecté / no conectado

EinstellungderzuerkennendenDurchflußschwelle
Niederlassungen / Branch Offices
Betriebsanleitung-Nr.801797-ind04/may00 05/00/1'M
Technische Daten
Gerätesteckdose Typ2510
DiagnosefürSteckerfahnen
nachDIN43650FormC
Technische Daten TechnicalData
Potentiometer
Betriebsspannung Ue
Schutzkleinspannung(VDE0160) 24 V DC
Restwelligkeit max.10%
Eigenverbrauch 1,5W
Betriebstemperatur 0bis +50°C
Anschluß/Anschlußquerschnitt PG16/max.0,75mm²
Leitungsdurchmesser 6 - 7 mm
Aderisolationsmaterial PVC/PE
Eingang
MagnetventilTyp6212 24 V DC
Schutzkleinspannung(VDE0160)
Kurzschlußfester Binärausgang / Anzeige LED
Durchfluß ("High")1) max. Ue - 1V
min. Ue- 3V
kein Durchfluß ("Low")1) ≤ 1 V
Ausgangsstrom max.50 mA
LED aus /LED ein1) kein Durchfluß/ Durchfluß
Sensor
Ansprechzeit/Abfallzeit ≤ 1 sec / 5 sec
Leistungsaufnahme max.0,4 Watt
Anwendungsgebiet
Medium/ -temperatur Wasser / +10 bis +60 °C
untere Durchflußschwelle DN 10 3 l/min
DN 13 18 l/min
DN 20 30 l/min
obereDurchflußschwelle siehe KV-Wert desVentils
Gehäuse
Schutzart/ Werkstoff IP 65/PA
Maße 32x32x65mm
Befestigung ZylinderschraubeM2,5x35
Bestell-Nr. 139827J
1) bei sachgemäßer Einstellung
LED
Binärausgang
- Ventil
Technischer PE (für Entstörmaßnahmen)
+ Ventil
- GND
+ 24 V
Funktion und Anschlußbelegung
Medium LED-Anzeige Binärausgang
fließt an High
fließt nicht aus Low
LEDPotentiometer
langsam drehen
ACHTUNG!
Einstellungenregelmäßigprüfen(alle3Monate)!
Erhöhungder Mediumstemperatur > 24°C/min
fehlerhafteMeldungen!
Magnetventil schließen (kein Durchfluß)
Binärausgang
"Low "
Magnetventil öffnen (Durchfluß) Binärausgang
"High"
TechnischeÄnderungenvorbehalten Wereservetherighttomaketechnic
DevicesocketType2510Diagnosis
forplugpins(DIN 43650 FormC)
1) for correct setting
Operationalvoltage
Protective low voltage(VDE 0160)
Ripple
Ownconsumption
Operationaltemperature
Connection
Conductorinsulatingmaterial
Input
Type6212solenoidvalve 24
Short-circuit proof binary output
Flow ("High")1) ma
min
No flow ("Low")1) ≤ 1
Outputcurrent ma
LEDoff/LEDon1) No
Sensor
Responsetime/drop-outtime ≤ 1
Powerconsumption ma
Areaofapplication
Medium/mediumtemperature Wa
Lowerflowthreshold DN
DN
DN
Upperflowthreshold see
Housing
Insulation/Material IP 6
Dimensions 32x
Fixation M2
OrderNo. 139
BÜRKERTGERMANY
Chr.-Bürkert-Straße13-17 Berlin Ph:[phone]-0
74653Ingelfingen Dortmund Ph:(02373)9681- 0
Ph:(07940)10-0 Dresden Ph:(035952)3630-0
Fax[phone] Frankfurt Ph:(061 03)9414-0
Hannover Ph:(0511)90276-0
München Ph:[phone]-0
Stuttgart Ph:(0711)45110-0
BÜRKERTINTERNATIONAL
APh. [phone] Fax [phone]
AUS Ph. [phone] Fax [phone]
BPh. [phone] Fax [phone]
CDN Ph. [phone] Fax [phone]
CH Ph. [phone] Fax [phone]
CN Ph. [phone] Fax [phone]
CZ Ph. [phone] Fax [phone]
DK Ph. [phone] Fax [phone]
EPh. [phone] Fax [phone]
FPh. [phone] Fax [phone]
GB Ph. [phone] Fax [phone]
HKG Ph. [phone] Fax [phone]
IPh. [phone] Fax [phone]
IRE Ph. [phone] Fax [phone]
JPh. [phone] Fax [phone]
KOR Ph. [phone] Fax [phone]
MAL Ph. [phone] Fax [phone]
NPh. [phone] Fax [phone]
NL Ph. [phone] Fax [phone]
NZ Ph. [phone] Fax [phone]
PL Ph. [phone] Fax [phone]
RC Ph. [phone] Fax [phone]
SPh. [phone] Fax [phone]
SA Ph. [phone] Fax [phone]
SF Ph. [phone] Fax [phone]
SIN Ph. 3832612 Fax [phone]
TR Ph. [phone] Fax [phone]
USA Ph. [phone] Fax [phone]
www.buerkert.com
[email protected]

erkennendenDurchflußschwelle
Caractéristiquestechniqueten TechnicalData Technical Data Caractéristiquestechnique
LED
Binärausgang
- Ventil
Technischer PE (für Entstörmaßnahmen)
+ Ventil
- GND
+ 24 V
chlußbelegung
Anzeige Binärausgang
an High
us Low
LEDometer
langsam drehen
mäßigprüfen(alle3Monate)!
umstemperatur > 24°C/min
Meldungen!
chließen (kein Durchfluß)
Binärausgang
"Low "
ffnen (Durchfluß) Binärausgang
"High"
Wereservetherighttomaketechnicalchanges
Setting of the flow threshold to be detected
DevicesocketType2510Diagnosis
forplugpins(DIN 43650 FormC)
Potentiometer
1) for correct setting
LED
Binary output
- Valve
Technical PE*
+ Valve
- GND
+ 24 V
* for interference suppression device
Functionand pin allocation
Medium LED display Binary output
flows on High
does not flow off Low
LEDPotentiometer
turn slowly
ATTENTION!
Checksettingsregularly(every3month)!
Increaseofthemediumtemperature>24°C/min
incorrect messages!
Close the solenoid valve (no flow)
Binary output
"Low "
Open the solenoid valve (flow) Binary output
"High"
Operationalvoltage Ue
Protective low voltage(VDE 0160) 24V DC
Ripple max.10%
Ownconsumption 1,5W
Operationaltemperature 0 to +50 °C
Connection Fittingcross-sectionmax.0,75mm²
PG16,linecross-section6-7mm
Conductorinsulatingmaterial PVC/PE
Input
Type6212solenoidvalve 24VDCprotectivelowvoltage(VDE0160)
Short-circuit proof binary output / LED display
Flow ("High")1) max.Ue - 1V
min. Ue- 3 V
No flow ("Low")1) ≤ 1 V
Outputcurrent max. 50 mA
LEDoff/LEDon1) No flow /flow
Sensor
Responsetime/drop-outtime ≤ 1 sec / 5 sec
Powerconsumption max. 0,4Watt
Areaofapplication
Medium/mediumtemperature Water / +10 to +60°C
Lowerflowthreshold DN 10 3 l/min
DN 13 18 l/min
DN 20 30 l/min
Upperflowthreshold see KVvalueofthevalve
Housing
Insulation/Material IP 65 / PA
Dimensions 32x32x65mm
Fixation M2,5x35cheeseheadscrew
OrderNo. 139827J
Réglageduseuilde débit
Prised’appareiltype2510Diagnostic
pourlamesdefiche
(DIN43650formeC)
Potentiomètre
Tensiondeservice Ue
Tensionréduitedeprotection1) 24 V DC
Ondulationrésiduelle max.10%
Consommationpropre 1,5W
Températuredeservice 0à+50°C
Sectiondeligne max.0,75mm²
PG16,diamètredeligne6-7mm
Matériauisolantpourconducteur PVC/PE
Entrée
Vannemagnétiquetype6212 24V DCtensionréduitedeprotection1)
Sortiebinaireà l’épreuvedescourts-circuits/affichage LED
Débit ("High")2) max. Ue - 1V
min. Ue- 3V
Pasdedébit("Low")2) ≤ 1 V
Courantdesortie max. 50mA
LEDéteinte/LEDallumée2) pasdedébit/débit
Capteur
Temps deréaction /tempsdechute ≤ 1 s / 5 s
Puissanceconsommée max. 0,4 Watt
Domained’application
Fluide/températuredefluide eau/+10à +60°C
Seuilinférieurdedébit DN10 3 l/min
DN13 18l/min
DN20 30l/min
Seuilsupérieurdedébit voirvaleurKvdelavanne
Boîtier
Modedeprotection /matière IP 65 / PA
Dimensions 32x32x65mm
Fixationvisàtêtecylindrique M2,5x35
N°decommande 139827J
1) Selon VDE 0160 2) En cas de réglage conforme
LED
Sortie binaire
- vanne
PE technique (pour dé
+ vanne
- GND
+ 24 V
Fonctionetraccordement
Fluide Affichage
s’écoule allumé
ne s’écoule éteint
pas
LEDPotentiomètre
tournez lentement
ATTENTION!
Vérifiezdesréglagesrégulièrement (lousles3mois)!
Uneélévationdelatempératuredufluide>24°C/min
mesureserronées!
Fermez la vanne magnétique (pas de débit)
Ouvrir la vanne magnétique (débit)
Sousréservedemodificationstechniques

Datostécnicos
Nosreservamoselderechodellevaracabomodificacionestècnicassin
previoaviso.
Caractéristiquestechnique Datostécnicos
Réglageduseuilde débit
Potentiomètre
VDC
x.10%
W
+50°C
x.0,75mm²
16,diamètredeligne6-7mm
C/PE
VDCtensionréduitedeprotection1)
-circuits/affichageLED
x. Ue-1V
Ue-3V
V
x. 50mA
dedébit/débit
1s/ 5s
x.0,4 Watt
/+10à+60 °C
10 3 l/min
13 18l/min
20 30l/min
valeurKvdelavanne
5/PA
32x65mm
827J
glage conforme
LED
Sortie binaire
- vanne
PE technique (pour déparasitage)
+ vanne
- GND
+ 24 V
Fonctionetraccordement
Fluide Affichage LED Sortie binaire
s’écoule allumé "High"
ne s’écoule éteint "Low"
pas
LEDPotentiomètre
tournez lentement
ATTENTION!
Vérifiezdesréglagesrégulièrement (lousles3mois)!
Uneélévationdelatempératuredufluide>24°C/min
mesureserronées!
Fermez la vanne magnétique (pas de débit)
Sortie binaire
"Low "
Ouvrir la vanne magnétique (débit) Sortie binaire
"High"
es
Ajustedelos umbralesdepasoareconocer
Cajadeenchufeparaaparatos
eléctricosdeltipo2510Diagnosis
paraconexionesenchufables
(DIN43650formaC)
Potenciómetro
Tensióndelínea Ue
Tensiónbajadeprotección1) 24V DC
Ondulaciónresidual máx.10%
Consumocaracterísticopropio 1,5W
Temperaturadetrabajo 0a+50°C
Conexión Seccióndeconexiónmáx.0,75mm²
PG16,diámetrodelínea6-7mm
Materialdeaislamientodelconductor PVC/PE
Entrada
Válvulamagnéticadeltipo6212 24VDCtensiónbajadeprotección1)
Salidabinaria/IndicaciónLEDresistenteal circuito
Paso ("High")2) Máx. Ue - 1 V Mín. Ue- 3V
Ningúnpaso("Low")2) ≤ 1 V
Corrientedesalida máx. 50 mA
LEDno/LEDsí2) Ningúnpaso/paso
Sensor
Tiempodereacción/Tiempo
deretardo ≤ 1 seg. / 5seg.
Consumodepotencia máx. 0,4 Watt
Campodeaplicación
Medio/Temperaturademedio Agua / +10a +60°C
Umbralinferiordepaso DN10 3 l/min
DN13 18l/min
DN20 30l/min
Umbralsuperiordepaso VéasevalorKvdelaválvula.
Caja
Mododeprotección /Material IP 65 / PA
Dimensiones 32x32x65mm
Fijación Tornillo cilíndrico M2,5x35
N°depedido 139827J
1) según VDE 0160; 2) con ajuste conveniente;
LED
Salida binaria
- Válvula
PE técnico*
+ Válvula
- GND
+ 24 V
* para medidas contra parásitos
Funciónyconfiguracióndebornes
Medio Indicación LED Salida binaria
Fluye Llegada High
No fluye No Low
LED
Potenciómetro
girarlentamente
ATENCIÓN!
¡Comprobarestosajustesregularmente(cada3meses)!
Unaumentodelatemperaturadelmedio>24°C/min
mensajesdefectuosos!
Cerrar la válvula magnética
(ningún paso)
Salida binaria
"Low "
Abrir la válvula magnética (paso) Salida binaria
"High"
