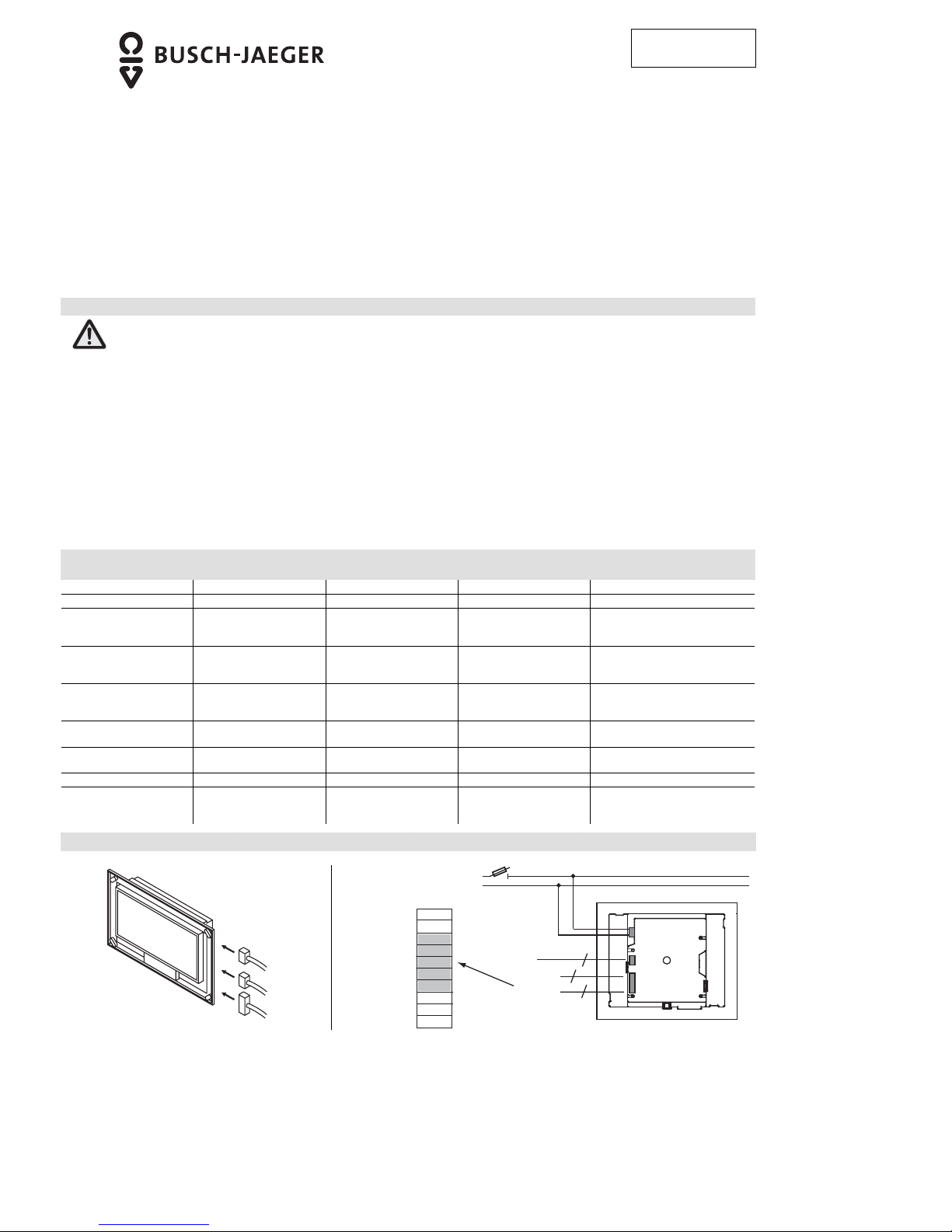

8136 Busch-ComfortPanel
20.08.2008
Pos: 1 /35x28/35 Mehrsprac hig/Art und Sprache der Doku/Montageanleit ung/Montageanleit ung ger-eng-fre- dut@ 0\mod123_1.doc @ 1103
GER Montageanleitung
Sorgfältig lesen und aufbewahren
ENG Installation Instructions
Read carefully and keep in a safe place
FRE Instructions de montage
Les lire attentivement et les respecter
DUT Montagehandleiding
Zorgvuldig doorlezen en bewaren
Pos: 2 /35x28/35 Mehrsprac hig/Sicherhei tshinweise/Sic herheitshinweise 230V/Si cherheitshinwei se 230V ger-eng-fr e-dut @ 0\mod15_1.doc @ 923
Sicherheitshinweise Safety instructions Consignes de sécurité Veiligheidsinstructies
Arbeiten am 230 V Netz dürfen
nur von Fachpersonal
ausgeführt werden! Vor
Montage, Demontage
Netzspannung freischalten!
Durch Nichtbeachtung von
Installations- und Bedienungs-
hinweisen können Brand und
andere Gefahren entstehen!
Work on the 230 V supply
system may only be
performed by specialist staff!
De-energize mains power
supply prior to installation
and/or disassembly!
Failure to observe installation
and operating instructions
may result in fire and other
hazards!
Toute intervention sur l'alimentation
électrique en 230 V doit être
effectuée par des techniciens
spécialisés ! Déconnecter la tension
secteur avant tout montage et
démontage!
Le non-respect des consignes
d'installation et d'utilisation peut
entraîner un incendie ou être la
source d'autres dangers !
Werkzaamheden op het 230 V net
mogen uitsluitend worden
doorgevoerd door bekwaam
personeel! Vóór de montage en
demontage netspanning
uitschakelen!
Als de installatie- en
bedieningsinstructies niet opgevolgd
worden, dan kan dit leiden tot brand
of andere gevaren!
Pos: 3 /35x28/35 Mehrspr achig/Inhalt/ xx_Sonder-Doku mentationen/Comfort Panel/8136_ger -eng-fre-dut @ 2\ mod_1219312458906_1.doc @ 21745
Einbau des Geräts nur in die
UP-Dose 8136/UP.
This unit may only be installed
in flush-mounting box
8136/UP.
Mise en place de l'appareil
uniquement dans le boîtier encastré
8136/UP.
Het apparaat mag alleen in de
inbouwdoos 8136/UP worden
gemonteerd.
Keine spannungsführenden
Leitungen hinter dem Gerät
durch die UP-Dose führen.
Trennung von TP-Bus und
Netzleitung!
Do not lay energized lines
behind the unit through the
flush-mounting box.
Separate the TP bus from the
mains lines!
Ne pas faire passer de fils
conducteurs de tension derrière
l'appareil via le boîtier encastré.
Séparer le bus TP de la ligne
d'alimentation électrique !
Leg geen spanningvoerende
leidingen achter het apparaat door
de inbouwdoos.
Scheiding van TP-bus en netleiding!
Technische Daten Technical data Caractéristiques
techniques
Technische gegevens
Nennspannung: Rated voltage: Tension nominale : Nominale spanning: 90-230 V +/- 10 % ~ 50/60 Hz
Leistungsaufnahme : Power consumption: Puissance consommée : Vermogensopname: < 25W
Anschluss an Bus (TP)
(optional):
– Steckbare Klemme
Bus connection (TP)
(optional):
– Plug-in terminal
Connexion au bus (TP) (en
option) :
– Borne enfichable
Aansluiting op bus (TP)
(optioneel):
– Steekbare klem
Anschluss Line out:
– Steckbare Klemme 0dB ;
0,775 VSS ; 50 Ohm
Line out connection:
– Plug-in terminal 0dB;
0.775 VSS; 50 Ohm
Connexion Line out :
– Borne enfichable 0dB ;
0,775 VSS ; 50 Ohm
Aansluiting Line out:
– Steekbare klem 0 dB;
0,775 VSS; 50 Ohm
Anschluss USB :
– USB-Buchse
Typ A 5 V/100 mA
USB connection:
– USB socket
type A 5 V/100 mA
Connexion USB :
– Douille USB
type A 5 V/100 mA
Aansluiting USB:
– USB-poort,
type A 5 V/100 mA
Anschluss SD-Karte:
– Nicht für SDHC geeignet
SD-card connection:
– Not suitable for SDHC
Connexion Carte SD :
– Pas conçu pour SDHC
Aansluiting SD-kaart:
– Niet geschikt voor SDHC
Betriebstemperatur: Operating temperature:
Température de
fonctionnement :
Bedrijfstemperatuur: -5°C – + 45°C
Lagerung: Storage: Stockage : Opslag: -25°C – + 70°C
Schutzart:
– IP 20 nach EN 60529
Protection:
– IP 20 according to EN
60529
Type de protection :
– IP 20 conforme à EN
60529
Beschermingsgraad:
– IP 20 volgens EN 60529

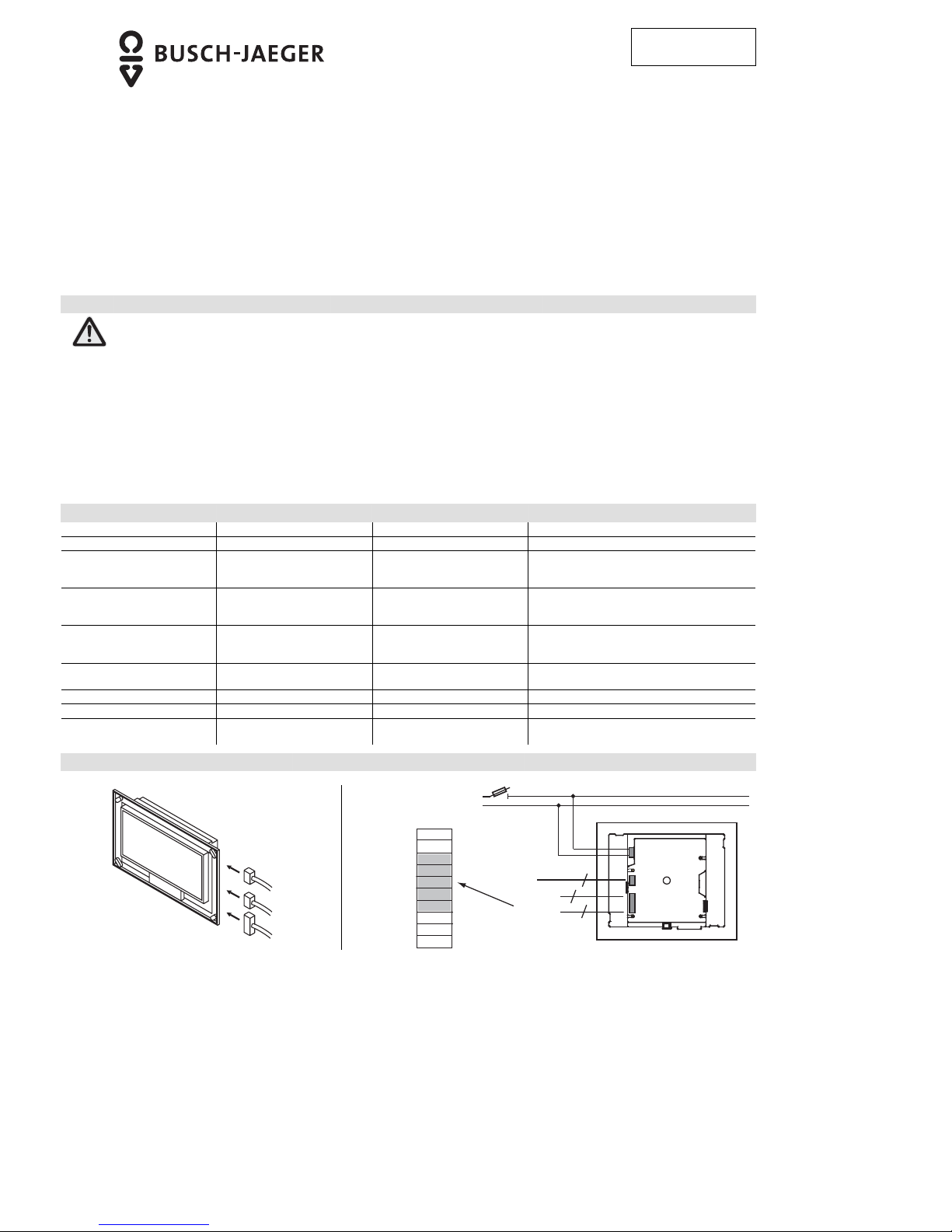

Anschluss Connection Connexion Aansluiting
L
N
KNX-Bus
LAN RJ45 CAT 5
LINE OUT
LINE OUT 1
LINE OUT GND
LINE OUT 2
N C
N C
N C
N C
N C
KNX
KNX
+
-
L
N

Montage Installation Montage Montage
Schritt 1:
CF-Karte einstecken
Step 1:
Plugging in the CF card
Etape 1 :
Insérer la carte CF
Stap 1:
CF-kaart insteken

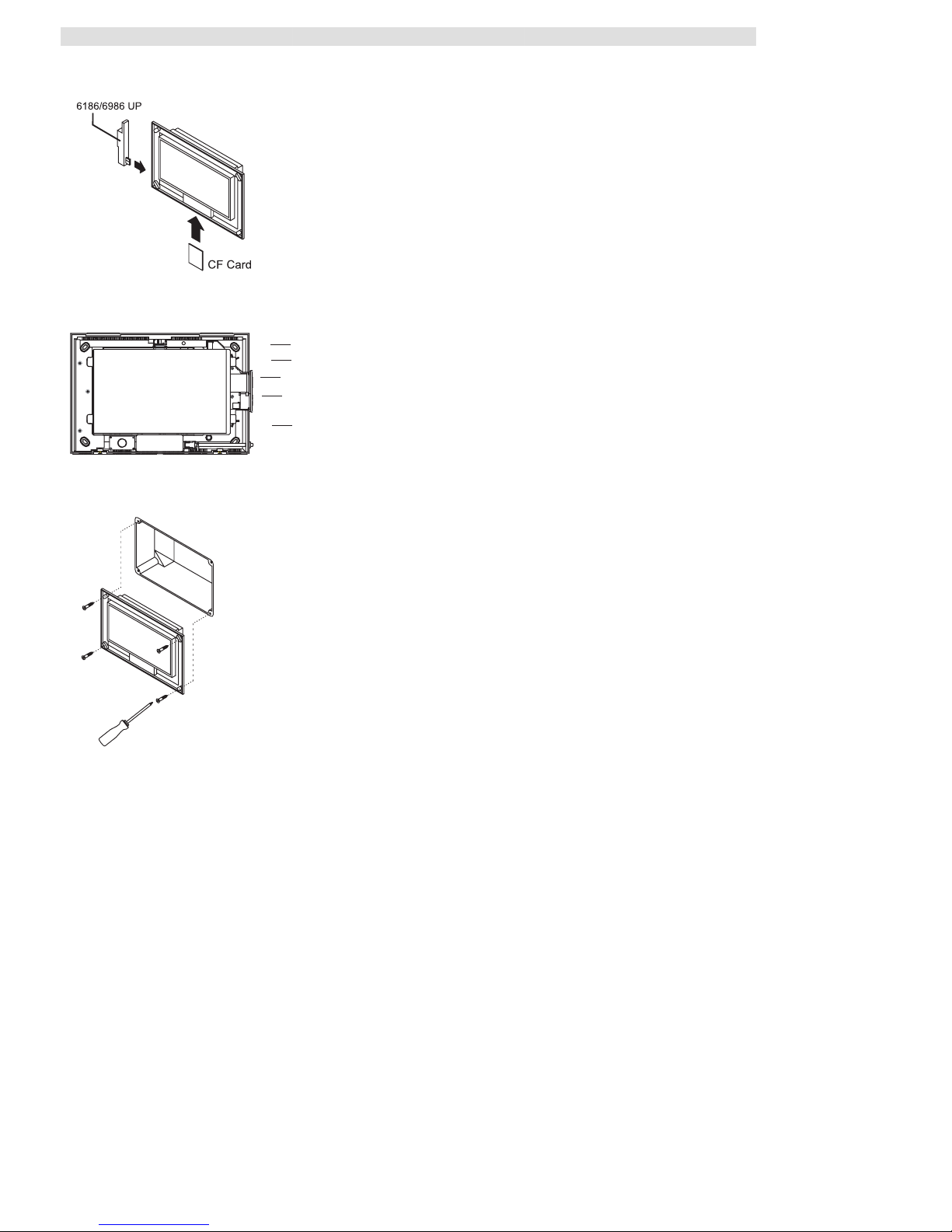

1. Stecken Sie vor der Montage die
CF-Karte von unten in das Gerät
ein.
– Die Karte verbleibt nach der
Montage im Gerät.
– Die CF-Karte ist im Lieferumfang
enthalten.
(Modul 6186/6986 UP optional)
1. Plug the CF card into the unit from
below prior to installation.
– The card remains in the unit after
installation.
– The CF card is included in the
scope of supply.
(Module 6186/6986 flush-type
optional)
1. Avant le montage, insérer la carte
CF par le bas dans l'appareil.
– La carte reste dans l'appareil
après le montage.
– La carte CF est fournie.
(Module 6186/6986 encastré en
option)
1. Steek de CF-kaart van beneden in
het apparaat voordat u de
montage begint.
– De kaart blijft na de montage in
het apparaat.
– De CF-kaart is in de levering
inbegrepen.
(Module 6186/6986 UP voor de
inbouwmontage optioneel)
Schritt 2:
Klemmen anschließen
Step 2:
Connecting the terminals
Etape 2 :
Raccorder les bornes
Stap 2:
Klemmen aansluiten
1 Anschluss L/N
2 Anschluss RJ 45
3 Einschub für SD-Karte
4 Einschub für USB
5 Anschluss KNX/TP und Audio out
1 Connection L/N
2 Connection RJ 45
3 SD-card slot
4 USB slot
5 Connection KM/TO and audio out
1
3
4
2
5
1 Connexion L/N
2 Connexion RJ 45
3 Logement pour carte SD
4 Logement USB
5 Connexion KNX/TP et Audio out
1 Aansluiting L/N
2 Aansluiting RJ 45
3 Poort voor SD-kaart
4 Poort voor USB
5 Aansluiting KNX/TP en Audio out
Schritt 3:
Gerät montieren
Step 3:
Installing the unit
Etape 3 :
Monter l'appareil
Stap 3:
Apparaat monteren
1. Setzen Sie das Gerät in die UP-
Dose ein und Schrauben es fest.
1. Place the unit into the flush-type
box and fasten it with the screws.
1. Mettre l'appareil dans le boîtier
encastré et visser fermement.
1. Plaats het apparaat in de
inbouwdoos en schroef het vast.

Schritt 4:
Rahmen montieren
Step 4:
Installing the frame
Etape 4 :
Monter le cadre
Stap 4:
Frame monteren

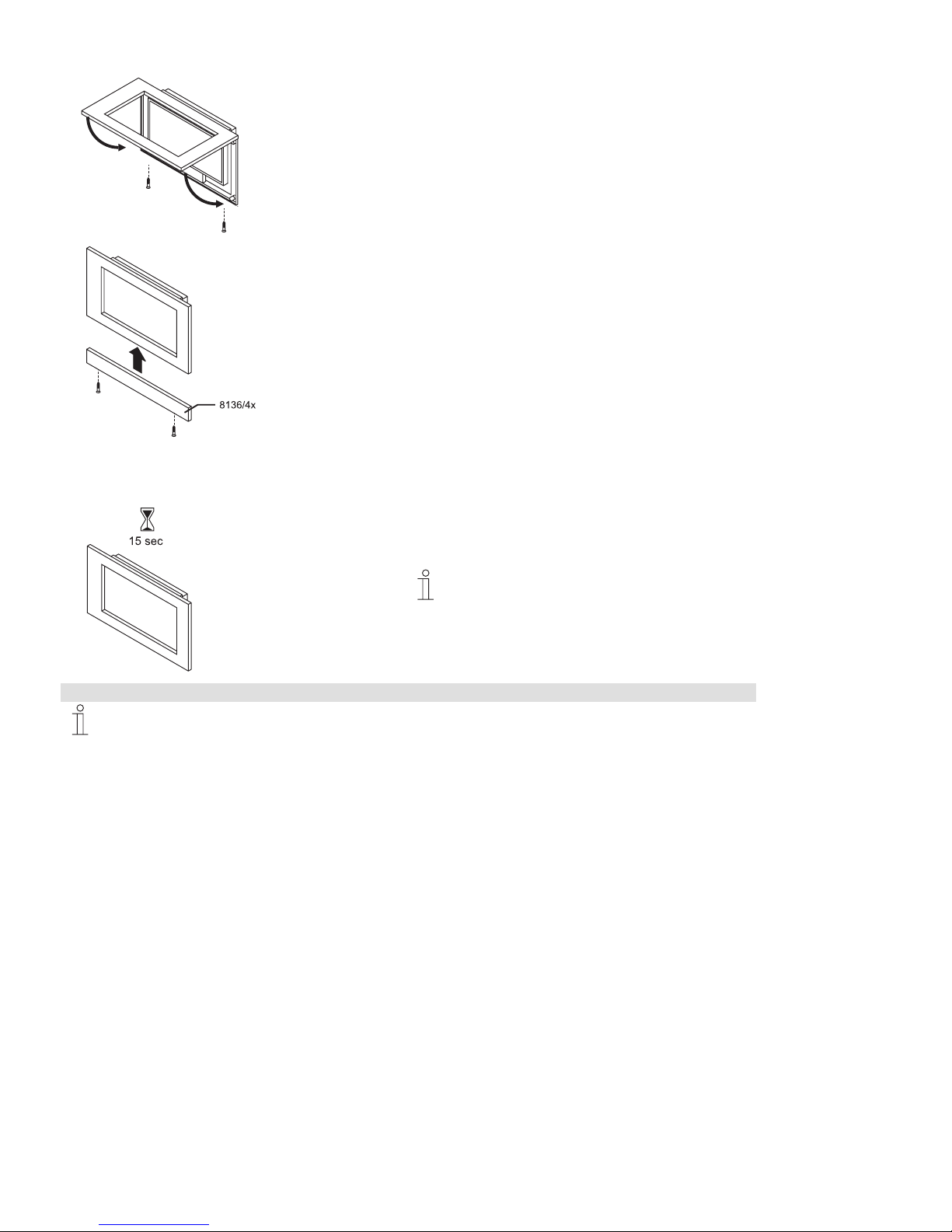

1. Stecken Sie den Rahmen 8136/2x
oben ein und klappen ihn
herunter.
– Schrauben Sie den Rahmen unten
mit den beiliegenden Schrauben
fest.
1. Insert the frame 8136/2x at the top
and fold it down.
– Fasten the frame with the
enclosed screws.
1. Insérer le cadre 8136/2x par le
haut et le rabattre vers le bas.
– Visser fermement le cadre dans la
partie inférieure avec les vis
fournies.
1. Frame 8136/2x aan de bovenzijde
insteken en omlaag klappen.
– Frame aan de onderzijde met de
bijgesloten schroeven vastmaken.
(8136/4x optional) (8136/4x optional)
(8136/4x en option) (8136/4x optioneel)
Schritt 5:
Einschalten des Gerätes
Step 5:
Switching the unit on
Etape 5 :
Mettre l'appareil en marche
Stap 5:
Apparaat inschakelen
Ca. 15 Sekunden nach dem
Herstellen der Stromversorgung wird
„Start“ angezeigt.
"Start" will be displayed
approximately 15 seconds after the
power has been switched on.
Au bout d'env. 15 secondes après
l'application de l'alimentation
électrique, "Start" s'affiche.
Ca. 15 seconden nadat de
stroomtoevoer tot stand gebracht is,
wordt "Start" weergegeven.
Kurz angezeigte
Programmierzeilen stehen
auf dem Kopf und
verschwinden nach wenigen
Sekunden.
Upside down programming
lines appear briefly and then
disappear after a few
seconds.
Des lignes de
programmation s'affichent
rapidement dans la partie
supérieure, puis
disparaissent au bout de
quelques secondes.
Voor enkele seconden
worden programmeerregels
weergegeven die op de kop
staan.
