Bushnell Marine 13-7500 User manual

Instruction Manual
Model: 13-7500
LIT. #: XXXXXX
BINOCULARS

2
3
The BUSHNELL MARINE is the perfect binocular for sailors and outdoorsmen. Features a
liquid-filled compass built into the viewing optics. Compass swing stops immediately due to
advanced damping design. Compass bearings are called out in easy-to-read precise 1° increments.
Ideal for shipboard navigation work or locating objects accurately. A range-finding scale allows
the viewer to estimate the range of objects to a known size. The BUSHNELL MARINE is
fully waterproof/fogproof and shock protected with suregrip rubber armoring, and has roll-
down eyecups for use with sunglasses and prescription eyeglasses. Optics feature fully multi-
coated lenses for excellent light transmission. The BUSHNELL MARINE comes complete
with rugged nylon case and neck strap. Built to last, with a lifetime limited warranty.
SPECIFICATIONS
Magnification.............................7 x Relative brightness....................51
Objective lens diameter......50 mm Interpupillary distance...56~72 mm
Eye Relief...........................18 mm Maximum width........................3 in
Real field of view.......................7 ° Minimum width......................2.5 in
Field of view @ 1000 yds....367 ft. Length......................................7 in
Exit pupil diameter.............7.1 mm Weight.....................37 oz / 1049 g
HOW TO USE
First, adjust the width (interpupillary distance) of your binoculars so that when you look
through them, you see a single circular image. Then focus the binocular for one eye at a time
by turning the oculars (eyepieces) until you see an equally sharp image with each eye. If more
than one person will be using the binoculars, you should mark the left and right eyepieces for
your own vision to permit quick readjustment.
USING THE COMPASS
The compass is a precision unit. It has extremely fast damping so
that there is almost no ‘swing’ and is corrected for dip (Latitude).
The compass scale is in one degree increments and is aligned with
the vertical range finding scale. When using the compass, always
keep in mind the local variation between magnetic and true north.
HOW TO USE THE RETICLE
The vertical scale (reticle) visible through the left half of the binocular, above the compass
display, allows you to calculate distance to an object if you know its height, or to calculate the
height of an object if you know its distance from you.
2
6
0
2
7
0
2
8
0
2
6
0
2
7
0
2
8
0
2
6
0
2
7
0
2
8
0

4
5

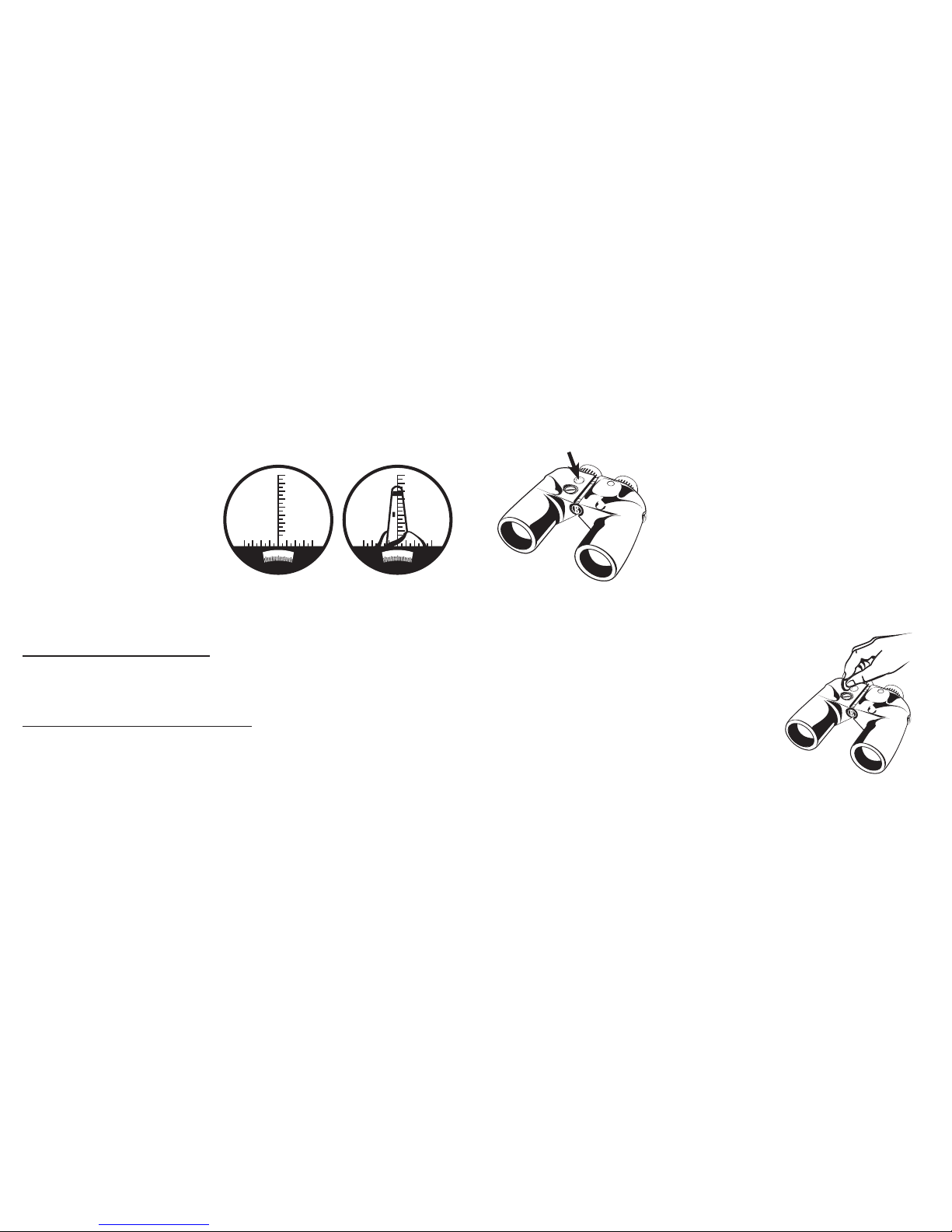

Each mark on the vertical scale has a value
of 5 MIL (1 Mil is equivalent to an angle
that can determine an object one meter
in height at a distance of 1000 meters).
Therefore, if a navigation chart gives the
height of an object, by sighting on it and
counting the number of MILs, you can
determine how far away it is. Here are the
two formulas:
To measure distance when the height Is known:
OBJECT HEIGHT (M) X 1000 M = DISTANCE IN METERS
SCALE READING
To measure object height when the distance is known:
DISTANCE (M) X SCALE READING = OBJECT HEIGHT IN METERS
1000
USING THE COMPASS ILLUMINATOR
The BUSHNELL MARINE compass model comes with
built-in LED compass illuminator for use at night and in
low light conditions. (Incidentally, the compass is built
into the left tube of the binocular but the push button
control for the light and the battery are located in the right
tube. This was done to minimize the chance that electrical
interference might affect compass performance.) When
the ambient light does not permit you to see the compass
heading clearly, press the button atop the right tube. If the light is dim or does not come on,
replace the batteries. If the light does not operate after replacing the batteries, please contact
the Bushnell dealer nearest you.

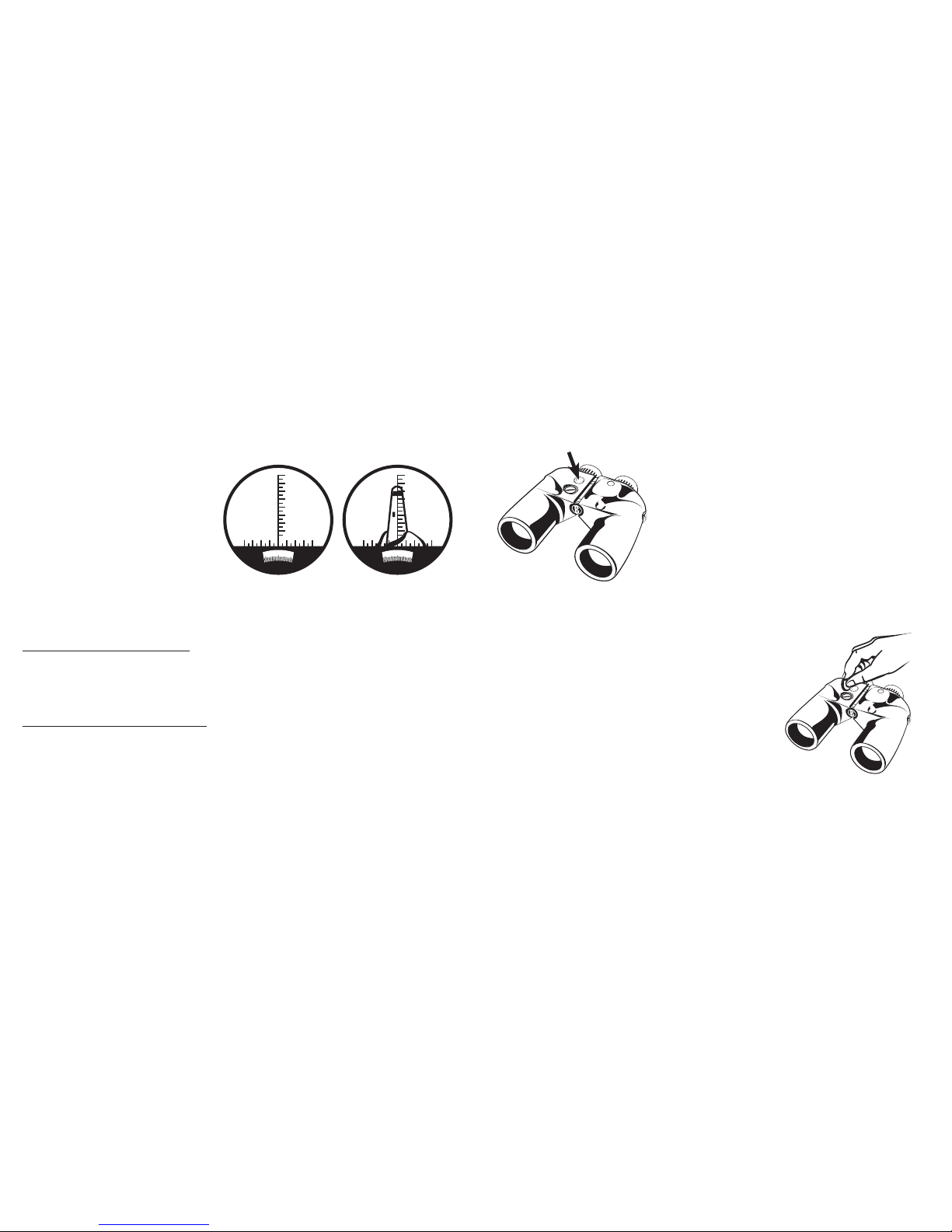

HOW TO CHANGE THE BATTERIES
To change the battery, use a thin coin to remove the battery
cover by turning it counter-clockwise. Remove the two
batteries. The batteries have a (+) on the front and a (-) on
the back. Be sure to insert the new batteries with (+) signs
in the same direction. Replace the battery cover by turning
it clockwise.
2
6
0
2
7
0
2
8
0
2
6
0
2
7
0
2
8
0
2
6
0
2
7
0
2
8
0
2
6
0
2
7
0
2
8
0
2
6
0
2
7
0
2
8
0
2
6
0
2
7
0
2
8
0
2
6
0
2
7
0
2
8
0
2
6
0
2
7
0
2
8
0
2
6
0
2
7
0
2
8
0

6
7
BATTERY EQUIVALENTS
MANUFACTURER TYPE
Toshiba, Maxell, Panasonic LR43
Varta 12GA
Eveready 186
Duracell D188AB
Rayovac 186-1
IMPORTANT
AFTER EXPOSURE TO SALTWATER OR SPRAY, FLUSH THE BINOCULARS THOROUGHLY WITH
FRESH WATER AND WIPE DRY. AVOID EXTENDED EXPOSURE TO BRIGHT SUNLIGHT AND
SEVERE TEMPERATURE FLUCTUATIONS. FOR EXAMPLE, IF THE BINOCULAR HAS BEEN USED
UNDER VERY COLD CONDITIONS, BRINGING IT INTO A HEATED ENVIRONMENT COULD CAUSE
CONDENSATION BUILD UP. ALLOW TIME FOR GRADUAL CHANGE IN TEMPERATURE.
TWO-YEAR LIMITED WARRANTY
Your Bushnell® product is warranted to be free of defects in materials and workmanship for two years after the date of purchase. In the event of a defect
under this warranty, we will, at our option, repair or replace the product, provided that you return the product postage prepaid. This warranty does
not cover damages caused by misuse, improper handling, installation, or maintenance provided by someone other than a Bushnell Authorized Service
Department.
Any return made under this warranty must be accompanied by the items listed below:
1) A check/money order in the amount of $10.00 to cover the cost of postage and handling
2) Name and address for product return
3) An explanation of the defect
4) Proof of Date Purchased
5) Product should be well packed in a sturdy outside shipping carton, to prevent damage in transit, with return postage prepaid to the address listed below:
IN U.S.A. Send To: IN CANADA Send To:
Bushnell Performance Optics Bushnell Performance Optics
Attn.: Repairs Attn.: Repairs
8500 Marshall Drive 25A East Pearce Street, Unit 1
Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9
For products purchased outside the United States or Canada please contact your local dealer for applicable warranty information. In Europe you may
also contact Bushnell at:
BUSHNELL Performance Optics Gmbh
European Service Centre
MORSESTRASSE 4
D- 50769 KÖLN
GERMANY
Tél: [phone]
Fax: [phone]
This warranty gives you specific legal rights.
You may have other rights which vary from country to country.
