MANUALE DI INSTALLAZIONE
FA70230E
AUTOMAZIONE PER CANCELLI A BATTENTE

Pag.
2
- Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Pericolo di schiacciamento mani
Pericolo parti in tensione
Divieto di transito durante la manovra
Pericolo di schiacciamento piedi
ATTENZIONE!
importanti istruzioni per la sicurezza delle persone:
LEGGERE ATTENTAMENTE!
PREMESSA
• ILPRODOTTO DEVE ESSERE DESTINATO SOLO ALL’USO PER IL QUALE ÈSTATO
ESPRESSAMENTE STUDIATO. OGNI ALTRO USO ÈDA CONSIDERARSI PERICOLOSO.
CAME S.P.A NON ÈRESPONSABILE PER EVENTUALI DANNI CAUSATI DA USI IMPROPRI,
ERRONEI ED IRRAGIONEVOLI • CONSERVARE QUESTE AVVERTENZE ASSIEME AI MANUALI
DI INSTALLAZIONE ED’USO DEI COMPONENTI L’IMPIANTO DI AUTOMAZIONE .
PRIMA DELL’INSTALLAZIONE
(VERIFICA DELL’ESISTENTE: NEL CASO DI VALUTAZIONE NEGATIVA, NON PROCEDERE
PRIMA DI AVER OTTEMPERATO AGLI OBBLIGHI DI MESSA IN SICUREZZA)
• CONTROLLARE CHE LA PARTE DA AUTOMATIZZARE SIA IN BUONO STATO MECCANICO,
CHE SIA BILANCIATA EIN ASSE, ECHE SI APRA ESI CHIUDA CORRETTAMENTE.
VERIFICARE CHE SIANO PRESENTI ADEGUATI FERMI MECCANICI • SEL’AUTOMAZIONE
DEVE ESSERE INSTALLATA AUN’ALTEZZA INFERIORE AI 2,5 MDAL PAVIMENTO ODA
ALTRO LIVELLO DI ACCESSO, VERIFICARE LA NECESSITÀ DI EVENTUALI PROTEZIONI E/O
AVVERTIMENTI • QUALORA VI SIANO APERTURE PEDONALI RICAVATE NELLE ANTE DA
AUTOMATIZZARE, CI DEVE ESSERE UN SISTEMA DI BLOCCO DELLA LORO APERTURA
DURANTE IL MOVIMENTO • ASSICURARSI CHE L’APERTURA DELL’ANTA AUTOMATIZZATA
NON CAUSI SITUAZIONI DI INTRAPPOLAMENTO CON LE PARTI FISSE CIRCOSTANTI • NON
MONTARE L’AUTOMAZIONE ROVESCIATA OSU ELEMENTI CHE POTREBBERO PIEGARSI.
SENECESSARIO, AGGIUNGERE ADEGUATI RINFORZI AI PUNTI DI FISSAGGIO • NON
INSTALLARE SU ANTE NON IN PIANO • CONTROLLARE CHE EVENTUALI DISPOSITIVI DI
IRRIGAZIONE NON POSSANO BAGNARE L’AUTOMAZIONE DAL BASSO VERSO L’ALTO •
VERIFICARE CHE IL RANGE DI TEMPERATURA INDICATO SULL’AUTOMAZIONE SIA ADATTO
AL LUOGO DI INSTALLAZIONE • SEGUIRE TUTTE LE ISTRUZIONI POICHÉ UN’ERRATA
INSTALLAZIONE PUÒ CAUSARE GRAVI LESIONI • PER LA SICUREZZA DELLE PERSONE È
IMPORTANTE SEGUIRE QUESTE ISTRUZIONI. CONSERVARE QUESTE ISTRUZIONI.
INSTALLAZIONE
• SEGNALARE EDELIMITARE ADEGUATAMENTE TUTTO IL CANTIERE PER EVITARE INCAUTI
ACCESSI ALL’AREA DI LAVORO AI NON ADDETTI, SPECIALMENTE MINORI EBAMBINI •
FARE ATTENZIONE NEL MANEGGIARE AUTOMAZIONI CON PESO SUPERIORE AI 20 KG.
NEL CASO, PREMUNIRSI DI STRUMENTI PER LA MOVIMENTAZIONE IN SICUREZZA •
TUTTI ICOMANDI DI APERTURA (PULSANTI, SELETTORI ACHIAVE, LETTORI MAGNETICI,
ETC.) DEVONO ESSERE INSTALLATI AD ALMENO 1,85 MDAL PERIMETRO DELL’AREA
DI MANOVRA DEL CANCELLO, OPPURE DOVE NON POSSANO ESSERE RAGGIUNTI
DALL’ESTERNO ATTRAVERSO IL CANCELLO. INOLTRE ICOMANDI DIRETTI (APULSANTE,
ASFIORAMENTO, ETC.) DEVONO ESSERE INSTALLATI AUN’ALTEZZA MINIMA DI 1,5 M
ENON DEVONO ESSERE ACCESSIBILI AL PUBBLICO • TUTTI ICOMANDI IN MODALITÀ
AZIONE MANTENUTA, DEVONO ESSERE POSTI IN LUOGHI DAI QUALI SIANO VISIBILI LE
ANTE IN MOVIMENTO ELE RELATIVE AREE DI TRANSITO OMANOVRA • APPLICARE, OVE
MANCASSE, UN’ETICHETTA PERMANENTE CHE INDICHI LA POSIZIONE DEL DISPOSITIVO
DI SBLOCCO • PRIMA DELLA CONSEGNA ALL’UTENTE, VERIFICARE LA CONFORMITÀ
DELL’IMPIANTO ALLA NORMA EN 12453 (PROVE D’IMPATTO), ASSICURARSI
CHE L’AUTOMAZIONE SIA STATA REGOLATA ADEGUATAMENTE ECHE IDISPOSITIVI DI
SICUREZZA, PROTEZIONE ELO SBLOCCO MANUALE FUNZIONINO CORRETTAMENTE •
APPLICARE OVE NECESSARIO EIN POSIZIONE CHIARAMENTE VISIBILE ISIMBOLI DI
AVVERTIMENTO (ES. TARGA CANCELLO)
ISTRUZIONI ERACCOMANDAZIONI PARTICOLARI PER GLI UTENTI
• TENERE LIBERE DA INGOMBRI EPULITE LE AREE DI MANOVRA DEL CANCELLO.
CONTROLLARE CHE NON VI SIA VEGETAZIONE NEL RAGGIO D’AZIONE DELLE
FOTOCELLULE ECHE NON VI SIANO OSTACOLI SUL RAGGIO D’AZIONE DELL’AUTOMAZIONE
• NON PERMETTERE AI BAMBINI DI GIOCARE CON IDISPOSITIVI DI COMANDO FISSI,
ODI SOSTARE NELL’AREA DI MANOVRA DEL CANCELLO. TENETE FUORI DALLA LORO
PORTATA IDISPOSITIVI DI COMANDO ADISTANZA (TRASMETTITORI) OQUALSIASI ALTRO
DISPOSITIVO DI COMANDO, PER EVITARE CHE L’AUTOMAZIONE POSSA ESSERE AZIONATA
INVOLONTARIAMENTE • L’APPARECCHIO PUÒ ESSERE UTILIZZATO DA BAMBINI DI ETÀ
NON INFERIORE A8 ANNI EDA PERSONE CON RIDOTTE CAPACITÀ FISICHE, SENSORIALI
OMENTALI, OPRIVE DI ESPERIENZA ODELLA NECESSARIA CONOSCENZA, PURCHÉ
SOTTO SORVEGLIANZA OPPURE DOPO CHE LE STESSE ABBIANO RICEVUTO ISTRUZIONI
RELATIVE ALL’USO SICURO DELL’APPARECCHIO EALLA COMPRENSIONE DEI PERICOLI
AD ESSO INERENTI. I BAMBINI NON DEVONO GIOCARE CON L’APPARECCHIO. LA
PULIZIA ELA MANUTENZIONE DESTINATA AD ESSERE EFFETTUATA DALL’UTILIZZATORE
NON DEVE ESSERE EFFETTUATA DA BAMBINI SENZA SORVEGLIANZA • CONTROLLARE
FREQUENTEMENTE L’IMPIANTO, PER VERIFICARE EVENTUALI ANOMALIE ESEGNI DI
USURA ODANNI ALLE STRUTTURE MOBILI, AI COMPONENTI DELL’AUTOMAZIONE, A
TUTTI IPUNTI EDISPOSITIVI DI FISSAGGIO, AI CAVI EALLE CONNESSIONI ACCESSIBILI.
TENERE LUBRIFICATI EPULITI IPUNTI DI SNODO (CERNIERE) EDI ATTRITO (GUIDE
DI SCORRIMENTO) • ESEGUIRE ICONTROLLI FUNZIONALI AFOTOCELLULE EBORDI
SENSIBILI OGNI SEI MESI. PER CONTROLLARE CHE LE FOTOCELLULE FUNZIONINO,
PASSARE UN OGGETTO DAVANTI DURANTE LA CHIUSURA; SE L’AUTOMAZIONE INVERTE
IL SENSO DI MARCIA OSI BLOCCA, LE FOTOCELLULE FUNZIONANO CORRETTAMENTE.
QUESTA ÈL’UNICA OPERAZIONE DI MANUTENZIONE CHE VA FATTA CON L’AUTOMAZIONE
IN TENSIONE. ASSICURARE UNA COSTANTE PULIZIA DEI VETRINI DELLE FOTOCELLULE
(UTILIZZARE UN PANNO LEGGERMENTE INUMIDITO CON ACQUA; NON UTILIZZARE
SOLVENTI OALTRI PRODOTTI CHIMICI CHE POTREBBERO ROVINARE IDISPOSITIVI) •
NEL CASO SI RENDANO NECESSARIE RIPARAZIONI OMODIFICHE ALLE REGOLAZIONI
DELL’IMPIANTO, SBLOCCARE L’AUTOMAZIONE ENON UTILIZZARLA FINO AL RIPRISTINO
DELLE CONDIZIONI DI SICUREZZA • TOGLIERE L’ALIMENTAZIONE ELETTRICA PRIMA DI
SBLOCCARE L’AUTOMAZIONE PER APERTURE MANUALI EPRIMA DI UNA QUALSIASI ALTRA
OPERAZIONE, PER EVITARE POSSIBILI SITUAZIONI DI PERICOLO. CONSULTARE LE ISTRUZIONI
• SEIL CAVO DI ALIMENTAZIONE ÈDANNEGGIATO, ESSO DEVE ESSERE SOSTITUITO DAL
COSTRUTTORE ODAL SUO SERVIZIO DI ASSISTENZA TECNICA OCOMUNQUE DA UNA
PERSONA CON QUALIFICA SIMILARE, IN MODO DA PREVENIRE OGNI RISCHIO • È FATTO
DIVIETO ALL’UTENTE DI ESEGUIRE OPERAZIONI NON ESPRESSAMENTE ALUI RICHIESTE E
INDICATE NEI MANUALI. PER LE RIPARAZIONI, LE MODIFICHE ALLE REGOLAZIONI EPER
LE MANUTENZIONI STRAORDINARIE, RIVOLGERSI ALL’ASSISTENZA TECNICA • ANNOTARE
L’ESECUZIONE DELLE VERIFICHE SUL REGISTRO DELLE MANUTENZIONI PERIODICHE.
ULTERIORI ERACCOMANDAZIONI PARTICOLARI PER TUTTI
• EVITARE DI OPERARE IN PROSSIMITÀ DELLE CERNIERE ODEGLI ORGANI MECCANICI
IN MOVIMENTO • NON ENTRARE NEL RAGGIO DI AZIONE DELL’AUTOMAZIONE IN
MOVIMENTO • NON OPPORSI AL MOTO DELL’AUTOMAZIONE POICHÉ POTREBBE CAUSARE
SITUAZIONI DI PERICOLO • FARE SEMPRE ECOMUNQUE PARTICOLARE ATTENZIONE AI
PUNTI PERICOLOSI CHE DOVRANNO ESSERE SEGNALATI DA APPOSITI PITTOGRAMMI E/O
STRISCE GIALLO-NERE • DURANTE L’UTILIZZO DI UN SELETTORE ODI UN COMANDO
IN MODALITÀ AZIONE MANTENUTA, CONTROLLARE CONTINUAMENTE CHE NON CI SIANO
PERSONE NEL RAGGIO D’AZIONE DELLE PARTI IN MOVIMENTO, FINO AL RILASCIO DEL
COMANDO • ILCANCELLO PUÒ MUOVERSI IN OGNI MOMENTO SENZA PREAVVISO •
TOGLIERE SEMPRE L’ALIMENTAZIONE ELETTRICA DURANTE LE OPERAZIONI DI PULIZIA O
DI MANUTENZIONE .

200 235
230
0
50
100
150
200
250
300
350
1 1,25 1,5 1,75 2 2,25 2,5 2,75
Pag.
3
- Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Dati tecnici
Tipo FA70230E
Grado di protezione (IP) 54
Alimentazione (V - 50/60 Hz) 230 AC
Alimentazione motore (V) 230 AC
Consumo in stand-by (W) 5
Consumo in stand-by con modulo RGP1 (W) 0,75
Potenza (W) 160
Coppia (Nm) 180 max
Tempo di apertura a 90° (s) 15
Intermittenza/Lavoro (%) 30
Temperatura di esercizio (°C) -20 ÷ +55
Classe di isolamento I
Peso (kg) 12,7
DESCRIZIONE
Motoriduttore irreversibile con encoder per cancelli a battente fino a 2,3 m per anta.
Destinazione d'uso
Il motoriduttore è stato progettato per motorizzare cancelli a battente a uso residenziale o condominiale.
Ogni installazione e uso diormi da quanto indicato nel seguente manuale sono da considerarsi vietate.
Limiti d’impiego
LEGENDA
Questo simbolo indica parti da leggere con attenzione.
⚠ Questo simbolo indica parti riguardanti la sicurezza.
☞ Questo simbolo indica cosa comunicare all’utente.
Peso anta (kg)
Lunghezza anta (m)
Dimensioni
(mm)
⚠Nei cancelli a battente è sempre consigliata l’installazione di una elettroserratura, allo scopo di assicurare un’adabile chiusura.

Pag.
4
- Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Impianto tipo
1. Automazione
2. Motoriduttore
3. Lampeggiatore
4. Antenna
5. Dispositivo di comando
6. Fotocellule
7. Colonnina per fotocellule
8. Battuta di arresto
9. Pozzetto di derivazione
10. Quadro comando

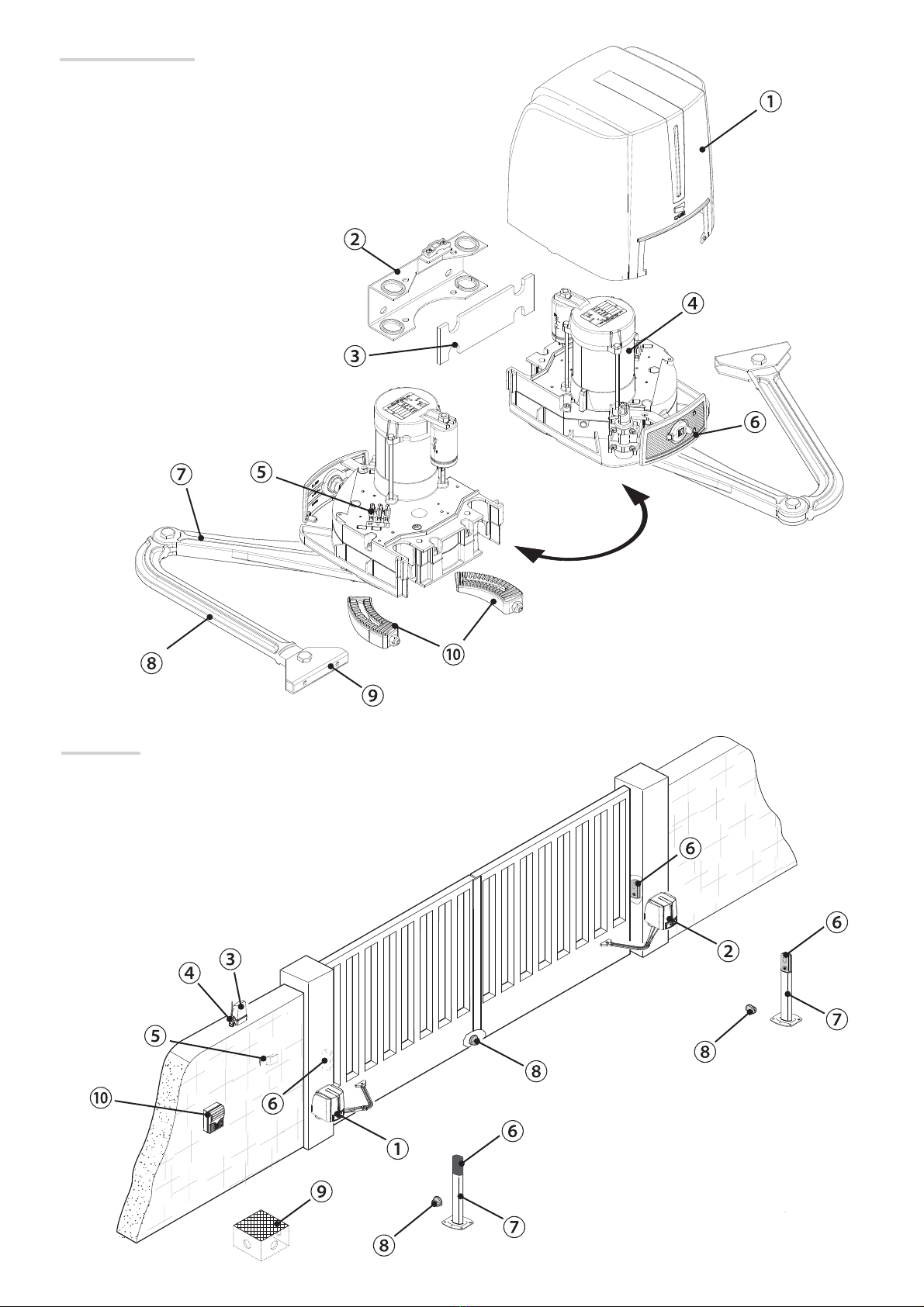

Descrizione delle parti
1. Coperchio
2. Staa pilastro
3. Spessore in gomma
4. Motoriduttore
5. Morsetto di alimentazione
6. Sportello di sblocco
7. Braccio di trasmissione
8. Braccio condotto
9. Staa cancello
10. Fermi meccanici

Pag.
5
- Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Esempi di applicazione
Applicazione con braccio di trasmissione snodato (standard). Applicazione con braccio di trasmissione dritto e guida di scorrimento
(STYLO-BD).
INDICAZIONI GENERALI PER L'INSTALLAZIONE
⚠L’installazione deve essere effettuata da personale qualificato ed esperto e nel pieno rispetto delle normative vigenti.
Verifiche preliminari
⚠Prima di procedere all’installazione è necessario:
• verificare che la struttura del cancello sia adeguatamente robusta, le cerniere siano efficienti e che non vi siano attriti tra parti fisse e mobili;
• se non presenti le battute di arresto, o non installabili, utilizzare i fermi meccanici forniti;
• verificare che il punto di fissaggio del motoriduttore sia in una zona protetta da urti e che la superficie di fissaggio sia solida;
• prevedere adeguato dispositivo di disconnesione onnipolare, con distanza maggiore di 3 mm tra i contatti a sezionamento dell’alimentazione;
• verificare che le eventuali connessioni interne al contenitore (eseguite per la continuità del circuito di protezione) siano provviste di isolamento
supplementare rispetto ad altre parti conduttrici interne;
• predisporre adeguate tubazioni e canaline per il passaggio dei cavi elettrici garantendone la protezione contro il danneggiamento meccanico.
Attrezzi e materiali
Assicurarsi di avere tutti gli strumenti e il materiale necessario per effettuare l’installazione nella massima sicurezza e secondo le normative vigenti.
In figura alcuni esempi di attrezzatura per l’installatore.
Tipi di cavi e spessori minimi
Collegamento Tipo cavo Lunghezza cavo
1 < 15 m
Lunghezza cavo
15 < 30 m
Alimentazione quadro comando 230 V AC H05RN-F 3G x 1,5 mm23G x 2,5 mm2
Alimentazione motore 230 V AC 4G x 1,5 mm24G x 2,5 mm2
Lampeggiatore
FROR CEI 20-22
CEI EN
50267-2-1
2 x 0,5 mm2
Trasmettitori fotocellule 2 x 0,5 mm2
Ricevitori fotocellule 4 x 0,5 mm2
Dispositivi di comando e di sicurezza 2 x 0,5 mm2
Antenna RG58 max 10 m
Encoder TWISTATO max 30 m
Qualora i cavi abbiano lunghezza diversa rispetto a quanto previsto in tabella, si determini la sezione dei cavi sulla base dell’eettivo assorbimento
dei dispositivi collegati e secondo le prescrizioni indicate dalla normativa CEI EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella deve essere riconsiderato sulla base
degli assorbimenti e delle distanze eettivi. Per i collegamenti di prodotti non contemplati in questo manuale fa fede la documentazione allegata ai
prodotti stessi.

173
94
40
120
100
60
18
AB
120 min
C MAX
47,5
310 max
200 min
Pag.
6
- Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso

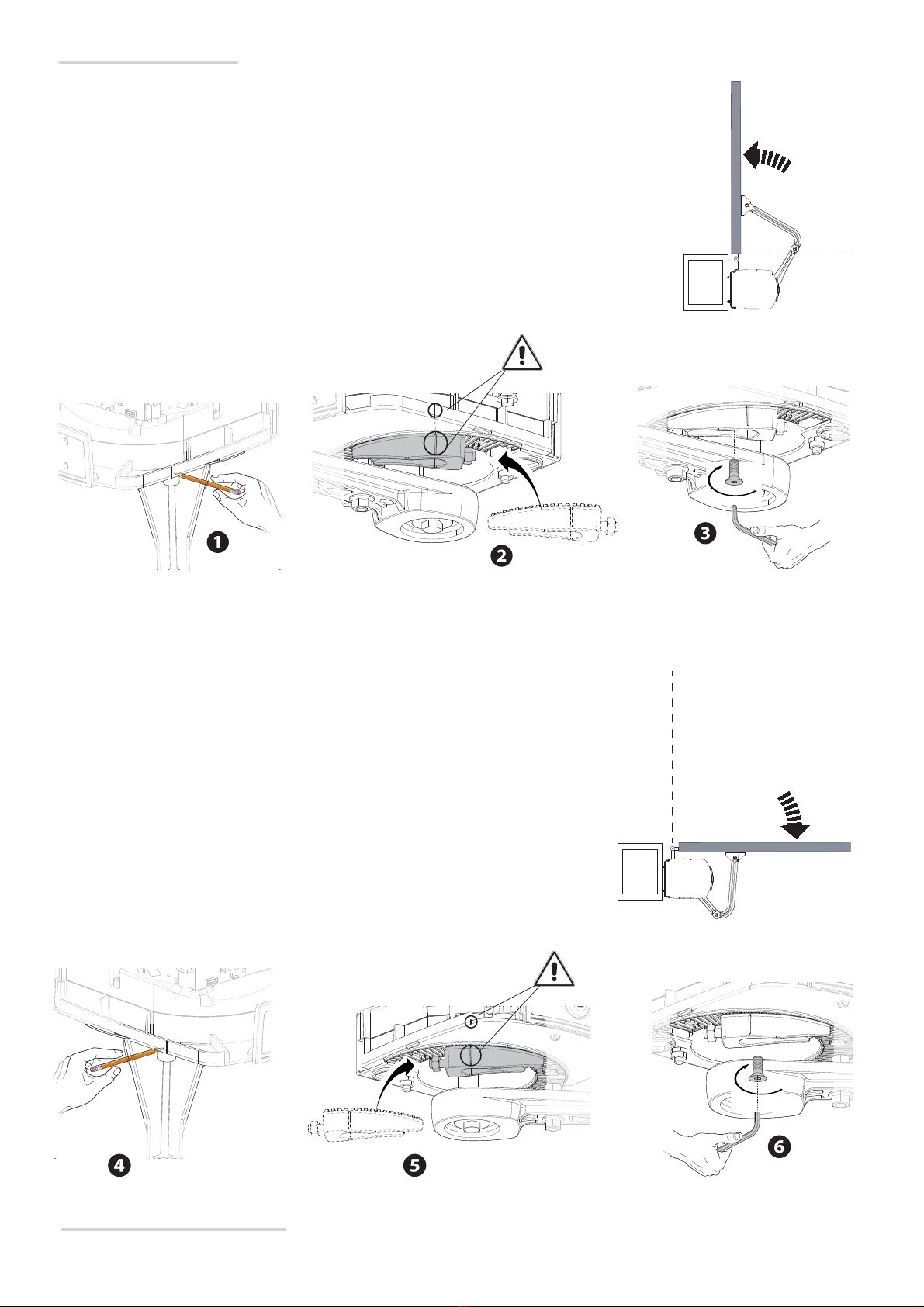

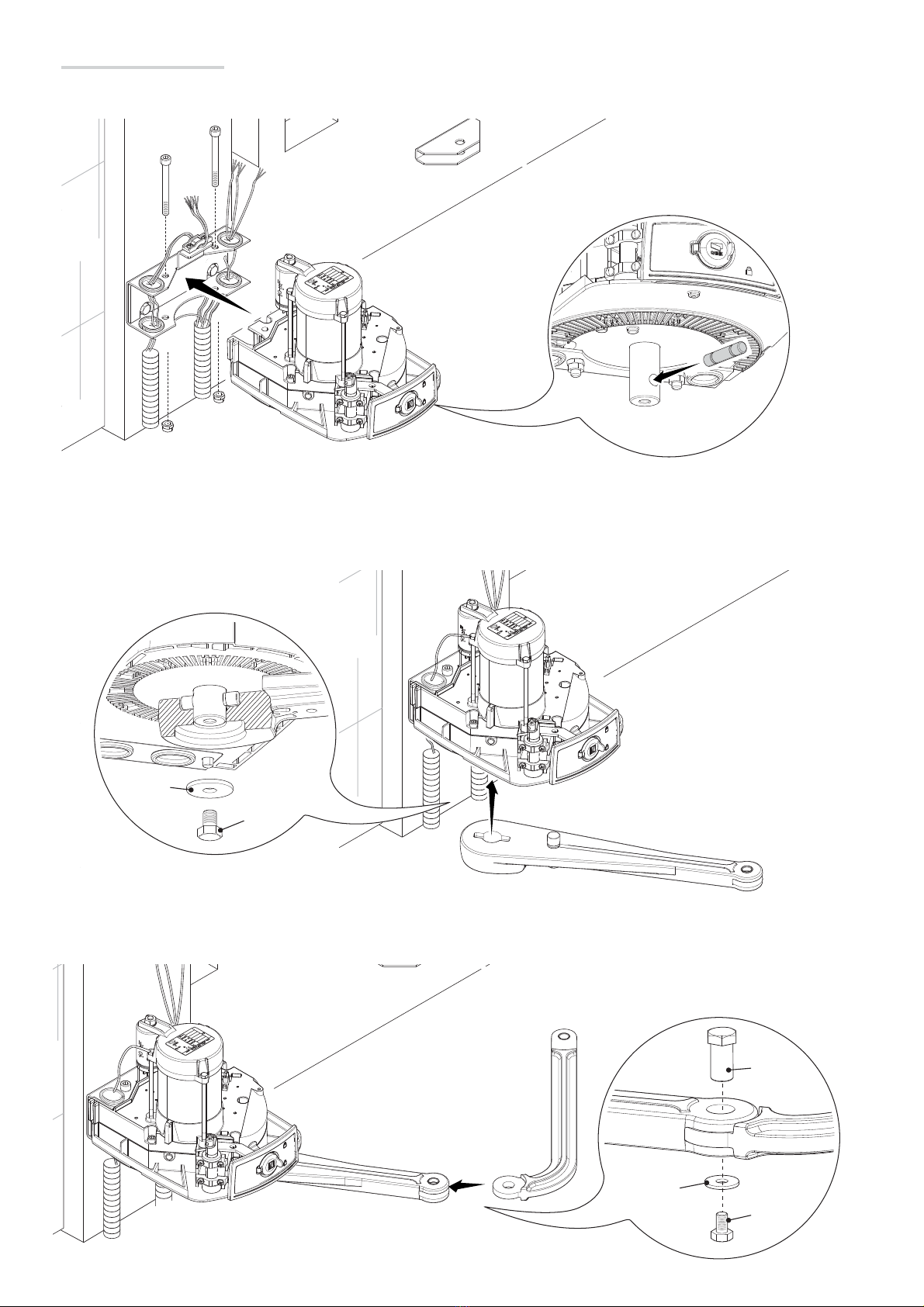

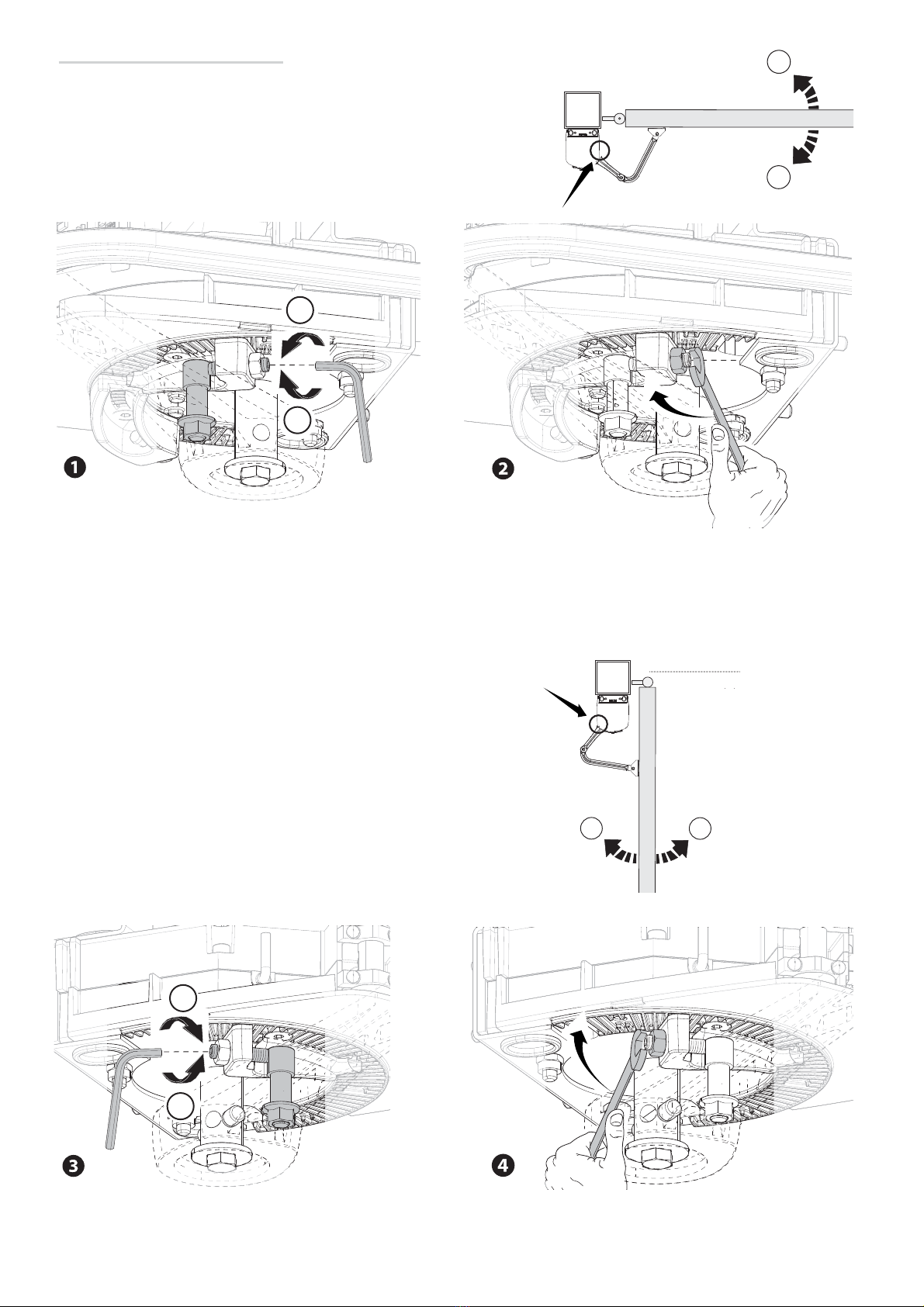

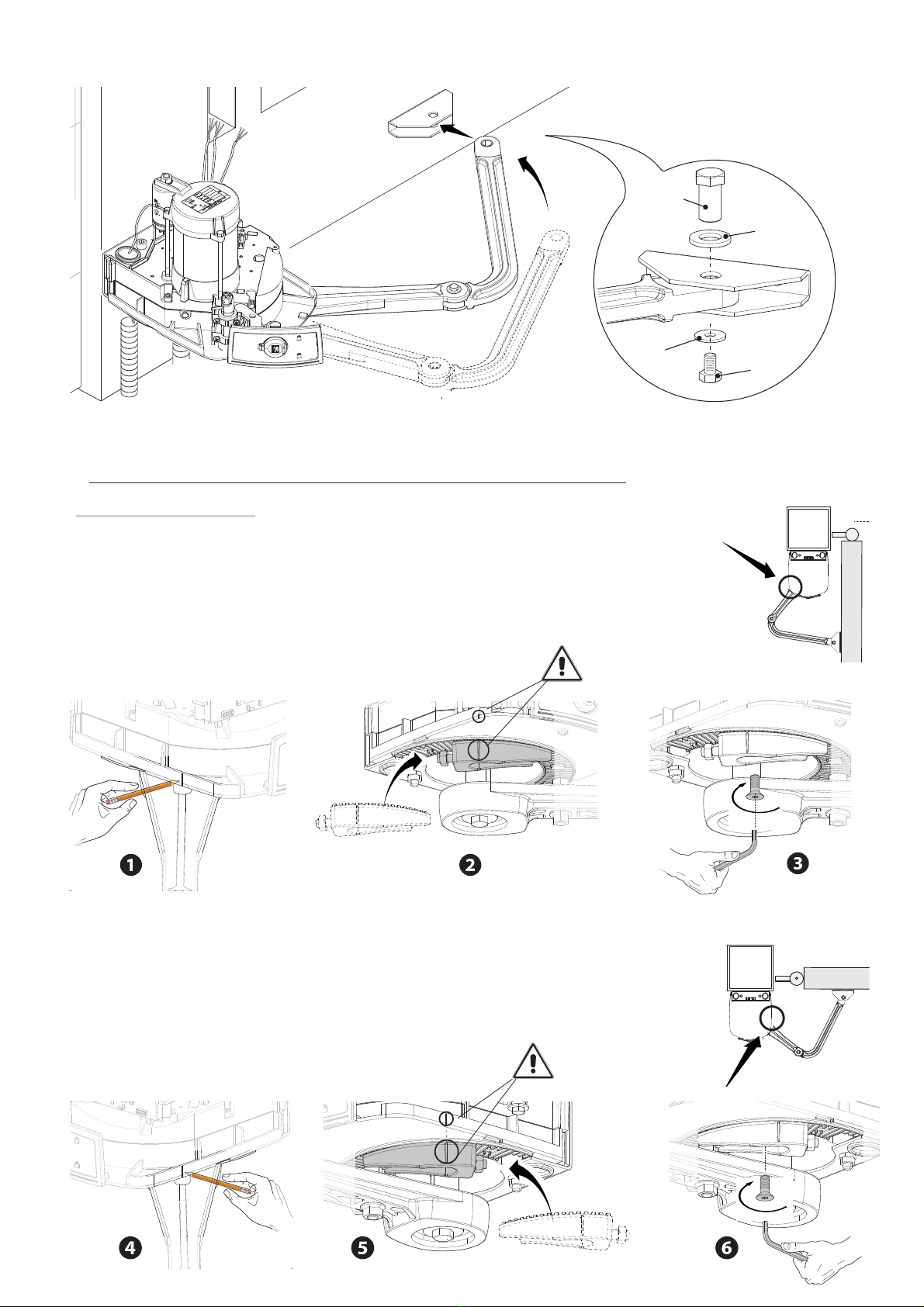

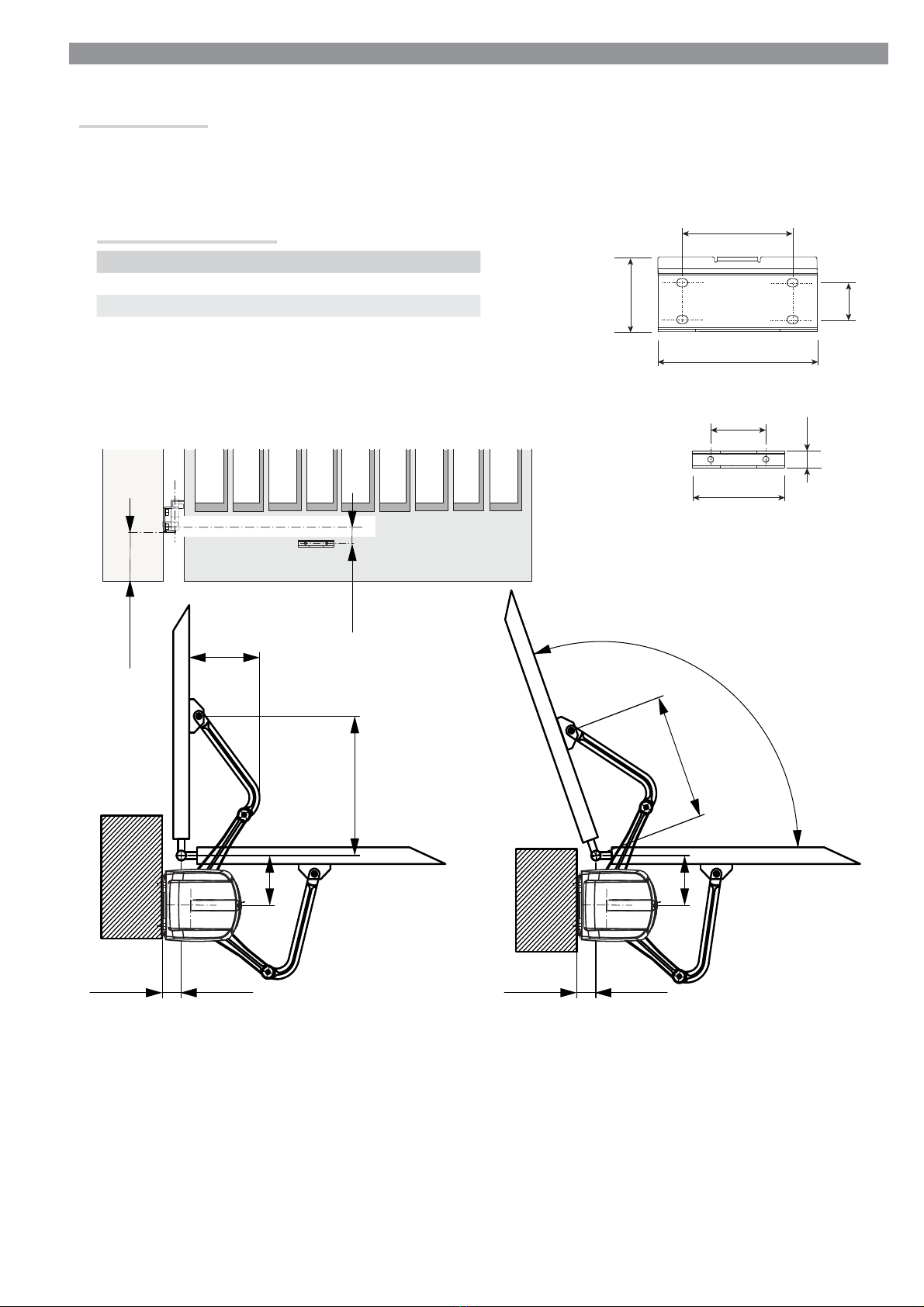

INSTALLAZIONE
⚠Le seguenti illustrazioni sono solo esempi, in quanto lo spazio per il fissaggio del motoriduttore e degli accessori varia a seconda degli
ingombri. Spetta all’installatore scegliere la soluzione più adatta.
I disegni si riferiscono all’automazione installata a sinistra. L’installazione del motoriduttore a destra è simmetrica.
Posa dei tubi corrugati
Predisporre i tubi corrugati necessari per i collegamenti provenienti dal pozzetto di derivazione.
Il numero di tubi dipende dal tipo di impianto e dagli accessori previsti.
Fissaggio delle staffe
Determinare il punto di fissaggio della staffa cancello e ricavare il punto di fissaggio della staffa pilastro, rispettando le quote riportate nel disegno
e nella tabella.
Dimensioni applicazione (mm)
Apertura anta (°) A C MAX B
90° 140 0 ÷ 200 420
90° 160÷180 200 380
110° 200÷220 0 ÷ 50 400

Pag.
7
- Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Segnare i punti di fissaggio della staffa pilastro e della staffa cancello. Le misure di interasse dei fori delle staffe sono indicate nel paragrafo
dimensioni.
Forare i punti di fissaggio, inserire i tasselli o utilizzare degli inserti adeguati per la tenuta delle staffe.
I disegni sono indicativi, spetta all’installatore scegliere la soluzione più adatta a seconda del tipo e spessore dell’anta.
Rimuovere il coperchio seguendo quanto riportato nei disegni che seguono.
Attenzione: sollevare il coperchio tirando leggermente ai lati e sfilare la staffa pilastro dal motoriduttore.
Fissare le staffe con viti adeguate.
Inserire lo spessore in gomma nella staffa pilastro.
Predisporre i cavi elettrici necessari ai collegamenti passandoli attraverso i passacavi e bloccandoli al cavallotto della staffa pilastro.

UNI 6593
Ø 14 UNI 5739
M10x14
Ø 12
UNI 6593
Ø 6 UNI 5739
M6x10
Pag.
8
- Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Fissaggio dell’automazione
Inserire il motoriduttore nella staffa pilastro e fissarlo con le viti e i dadi.
Inserire la spina nel foro dell’albero motoriduttore.
Fissare il braccio di trasmissione all’albero con la rondella per albero lento e la vite.
Fissare il braccio condotto al braccio di trasmissione con il perno, la vite e la rondella.

UNI 5739
M6x10
UNI 6593
Ø 6
UNI 6592
Ø 12
Ø 12
Pag.
9
- Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
⚠ATTENZIONE! Se non ci sono le battute d’arresto, è obbligatorio fissare i fermi meccanici.
Fissaggio dei fermi meccanici
Sbloccare il motoriduttore.
In apertura.
Aprire completamente l’anta. Fare un segno sulla cassa in corrispondenza del centro del braccio ().
Chiudere manualmente l’anta. Posizionare il fermo meccanico sotto la cassa. Il segno sulla cassa deve corrispondere
alla scanalatura sul fermo come illustrato ().
Fissare il fermo con la vite ().
Sbloccare il motoriduttore (vedi SBLOCCO DEL MOTORIDUTTORE), fissare il braccio condotto alla staffa cancello come indicato nel disegno.
In chiusura.
Chiudere l’anta. Fare un segno sulla cassa in corrispondenza del centro del braccio ().
Aprire manualmente l’anta. Posizionare il secondo fermo meccanico accostandolo dal lato opposto del braccio.
Il segno sulla cassa deve corrispondere alla scanalatura sul fermo ().
Fissare il fermo con la vite ().

-
+
-
+
-
+
-
+
Pag.
10
10 - Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Determinazione dei punti di finecorsa
Con il motoriduttore sbloccato e con l’anta chiusa, regolare il grano del finecorsa
di chiusura girandolo in senso orario o antiorario ().
Fissare il grano con il dado ().
Allo stesso modo, regolare il finecorsa di apertura sul grano dell’altro fermo ().

ZM3E
ENCODEUR BENCODEUR A
ZM3E
ENCODEUR BENCODEUR A
Pag.
11
11 - Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
COLLEGAMENTI ELETTRICI
⚠Attenzione! Prima di intervenire sul quadro comando, togliere la tensione di linea e, se presenti, scollegare le batterie.

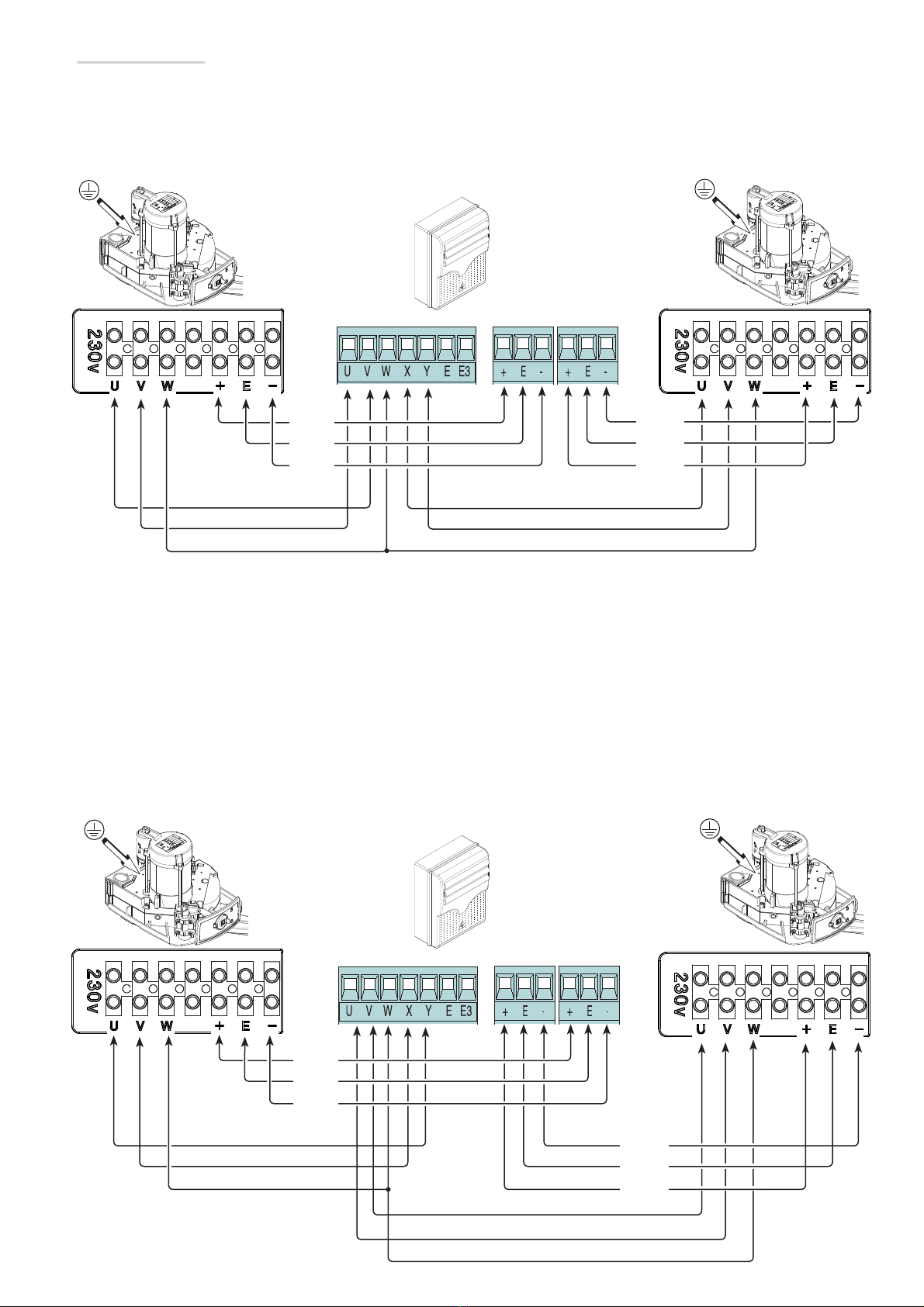

Motoriduttore 230 V AC installato a sinistra
(vista interna), ritardato in apertura.
Motoriduttore 230 V AC installato a destra
(vista interna), ritardato in chiusura.
Motoriduttore 230 V AC installato a sinistra
(vista interna), ritardato in chiusura.
Motoriduttore 230 V AC installato a destra
(vista interna), ritardato in apertura.
Bianco
Marrone
Verde
Verde
Marrone
Bianco
Bianco
Marrone
Verde
Verde
Marrone
Bianco

Pag.
12
12 - Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
SBLOCCO
BLOCCO
SBLOCCO DEL MOTORIDUTTORE
⚠L’operazione deve essere eettuata in assenza di tensione.
⚠Lo sblocco manuale dell’automazione può causare un movimento incontrollato del cancello, se questo presenta problemi meccanici o se
non è bilanciato.
OPERAZIONI FINALI
Le operazioni finali sono da eettuare a collegamenti terminati e messa in funzione.

120 <
47,5
225
C C
A
B
A
B
110°
173
81,5
40
120
100
60
18
Pag.
13
13 - Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
INSTALLAZIONE E COLLEGAMENTI PER APERTURA VERSO L’ESTERNO
Di seguito, le uniche operazioni che variano rispetto all’installazione standard:
Fissaggio delle staffe
Determinare il punto di fissaggio della staffa cancello e ricavare il punto di fissaggio della staffa pilastro, rispettando le quote riportate nel disegno e
nella tabella.
Dimensioni applicazione (mm)
Apertura anta (°) A C MAX B
90° 150 60 420
110° 150 60 380

Pag.
14
14 - Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Fissaggio dei fermi meccanici
Sbloccare il motoriduttore.
In apertura.
Aprire completamente l’anta. Fare un segno sulla cassa in corrispondenza del centro del braccio ().
Chiudere manualmente l’anta. Posizionare il fermo meccanico sotto la cassa. Il segno sulla cassa deve
corrispondere alla scanalatura sul fermo come illustrato ().
Fissare il fermo con la vite ().
In chiusura.
Chiudere l’anta. Fare un segno sulla cassa in corrispondenza del centro del braccio ().
Aprire manualmente l’anta. Posizionare il secondo fermo meccanico accostandolo dal lato opposto del
braccio.
Il segno sulla cassa deve corrispondere alla scanalatura sul fermo ().
Fissare il fermo con la vite ().
Determinazione dei punti di finecorsa
Fare riferimento al capitolo per l’apertura verso l’interno.

ZM3E
ENCODEUR BENCODEUR A
ZM3E
ENCODEUR BENCODEUR A
Pag.
15
15 - Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Collegamenti elettrici
⚠Attenzione! Prima di intervenire sul quadro comando, togliere la tensione di linea e, se presenti, scollegare le batterie.
Motoriduttore 230 V AC installato a sinistra
(vista interna), ritardato in apertura.
Motoriduttore 230 V AC installato a destra
(vista interna), ritardato in chiusura.
Motoriduttore 230 V AC installato a sinistra
(vista interna), ritardato in chiusura.
Motoriduttore 230 V AC installato a destra
(vista interna), ritardato in apertura.
Bianco
Marrone
Verde
Verde
Marrone
Bianco
Bianco
Marrone
Verde
Verde
Marrone
Bianco

Pag.
16
16 - Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
MANUTENZIONE
Manutenzione periodica
☞Prima di qualsiasi operazione di manutenzione, togliere la tensione, per evitare possibili situazioni di pericolo causate da accidentali
movimentazioni del dispositivo.
Registro manutenzione periodica a cura dell’utente (semestrale)
RISOLUZIONE DEI PROBLEMI
PROBLEMI POSSIBILI CAUSE SOLUZIONI
Il cancello non
si apre e non si
chiude
• Manca l’alimentazione
• Il motoriduttore è sbloccato
• Il trasmettitore ha la batteria scarica
• Il trasmettitore è rotto
• Il pulsante di stop è inceppato o rotto
• Il pulsante di apertura/chiusura o il selettore a chiave sono inceppati
• Verificare la presenza di alimentazione
• Bloccare il motoriduttore
• Sostituire le batterie
• Rivolgersi all’assistenza
• Rivolgersi all’assistenza
• Rivolgersi all’assistenza
Il cancello si apre
ma non si chiude
• Le fotocellule sono sporche • Pulire le fotocellule e verificarne il corretto
funzionamento
Data Annotazioni Firma

Pag.
17
17 - Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
Manutenzione straordinaria
⚠La seguente tabella serve per registrare gli interventi di manutenzione straordinaria, di riparazione e di miglioramento eseguiti da ditte esterne
specializzate.
Gli interventi di manutenzione straordinaria devono essere effettuati da tecnici specializzati.
Registro manutenzione straordinaria
Timbro installatore Nome operatore
Data intervento
Firma tecnico
Firma committente
Intervento effettuato _______________________________________________________________________________________
_____________________________________________________________________________________________________
____________________________________________________________________________________________
Timbro installatore Nome operatore
Data intervento
Firma tecnico
Firma committente
Intervento effettuato _______________________________________________________________________________________
_____________________________________________________________________________________________________
____________________________________________________________________________________________
Timbro installatore Nome operatore
Data intervento
Firma tecnico
Firma committente
Intervento effettuato _______________________________________________________________________________________
_____________________________________________________________________________________________________
____________________________________________________________________________________________
Timbro installatore Nome operatore
Data intervento
Firma tecnico
Firma committente
Intervento effettuato _______________________________________________________________________________________
_____________________________________________________________________________________________________
____________________________________________________________________________________________
Timbro installatore Nome operatore
Data intervento
Firma tecnico
Firma committente
Intervento effettuato _______________________________________________________________________________________
_____________________________________________________________________________________________________
____________________________________________________________________________________________
Timbro installatore Nome operatore
Data intervento
Firma tecnico
Firma committente
Intervento effettuato _______________________________________________________________________________________
_____________________________________________________________________________________________________
____________________________________________________________________________________________

Pag.
18
18 - Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
DISMISSIONE E SMALTIMENTO
☞CAME S.p.A. implementa all’interno dei propri stabilimenti un Sistema di Gestione Ambientale certificato e conforme alla norma UNI EN ISO
14001 a garanzia del rispetto e della tutela dell’ambiente.
Vi chiediamo di continuare l’opera di tutela dell’ambiente, che CAME considera uno dei fondamenti di sviluppo delle proprie strategie operative e
di mercato, semplicemente osservando brevi indicazioni in materia di smaltimento:
SMALTIMENTO DELL’IMBALLO
I componenti dell’imballo (cartone, plastiche, etc.) sono assimilabili ai rifiuti solidi urbani e possono essere smaltiti senza alcuna difficoltà,
semplicemente effettuando la raccolta differenziata per il riciclaggio.
Prima di procedere è sempre opportuno verificare le normative specifiche vigenti nel luogo d’installazione.
NON DISPERDERE NELL’AMBIENTE!
SMALTIMENTO DEL PRODOTTO
I nostri prodotti sono realizzati con materiali diversi. La maggior parte di essi (alluminio, plastica, ferro, cavi elettrici) è assimilabile ai rifiuti solidi
urbani. Possono essere riciclati attraverso la raccolta e lo smaltimento differenziato nei centri autorizzati.
Altri componenti (schede elettroniche, batterie dei trasmettitori, etc.) possono invece contenere sostanze inquinanti.
Vanno quindi rimossi e consegnati a ditte autorizzate al recupero e allo smaltimento degli stessi.
Prima di procedere è sempre opportuno verificare le normative specifiche vigenti nel luogo di smaltimento.
NON DISPERDERE NELL’AMBIENTE!
RIFERIMENTI NORMATIVI
Il prodotto è conforme alle direttive di riferimento vigenti.

Pag.
19
19 - Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso

www.came.com
www.came.com
Came S.p.A.
Came S.p.A.
Via Martiri Della Libertà, 15 Via Cornia, 1/b - 1/c
31030
Dosson di Casier
Dosson di Casier
Treviso
Treviso - Italy
33079
Sesto al Reghena
Sesto al Reghena
Pordenone
Pordenone - Italy
([phone]
([phone]
([phone]
([phone]
Italiano
Italiano - Codice manuale:
FA00123-IT
FA00123-IT - ver.
2
- 12/2016 - © Came S.p.A.
I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
