Campbell Hausfeld PW1876 Datasheet

Max Pressure with Effective Pressure Maximum Motor Power Maximum Inlet Unit
Model Standard Lance w/Turbo Lance Capacity (Single Phase) Voltage Water Temperature Weight
Electric Pressure
Washer
Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described.
Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury and/or prop-
erty damage! Retain instructions for future reference.
IN455600AV 4/00
© 2000 Campbell Hausfeld
Specifications
PW1876 1300 psi 1850 psi 1.9 GPM 14.5 Amps 120V 100˚F 39 lbs.

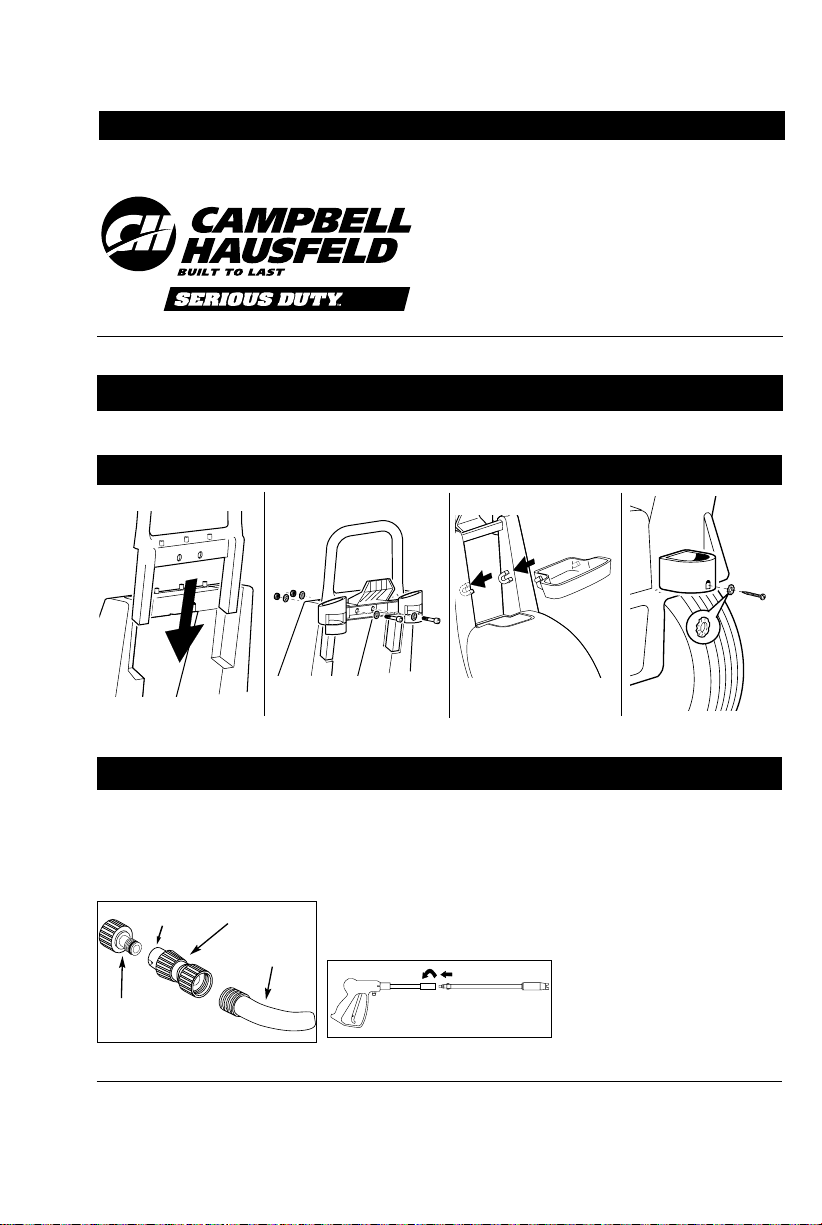

Assembly Instructions
Assembly Instructions and Parts List PW1876
Figure 1 Figure 2 Figure 3 Figure 4
Garden Hose and System Connection
GARDEN HOSE CONNECTION
INSTRUCTIONS
1. Attach nipple adapter to inlet fit-
ting on the unit (this may already
be attached to the pump).
2. Attach quick connect fitting to gar-
den hose.
3. Pull side “A” of quick connect
fitting toward garden hose and
push onto nipple adapter.
4. Push side “A” of quick connect
fitting towards nipple adapter and
release.
SYSTEM CONNECTION
1. Insert lance into the gun and turn
clockwise to positive stop as shown
in Figure 6.
2. Ensure that the power switch is in
the “OFF” position.
3. Attach the high pressure hose and
gun assembly to the unit.
4. Connect garden hose as explained
under Garden Hose Connection
Instructions.
5. Plug the
power cord
into a
grounded
120V outlet
and press
the reset
button as
shown in fig-
ure 7. THIS
MUST BE
DONE EACH TIME THE UNIT IS
PLUGGED INTO AN OUTLET.
"A"
Figure 5 - Garden Hose Connection
Figure 6 - Gun/Lance Connection
Reset
Figure 7 - Grounded
plug/reset button
Quick Connect Fitting
Garden
Hose
Nipple
Adapter
NOTE: REFER TO PRODUCT MANUAL FOR
ALL SAFETY INSTRUCTIONS
For parts, product & service information
visit www.campbellhausfeld.com
1
3
5
4
6
7
2
12
10
11
8
Para ordenar repuestos, sírvase llamar al 1-800-330-0712 (En
los Estados Unidos, o llame a su distribuidor local)
Instrucciones de montaje y lista de piezas PW1876
Notas
UL
Approved
#7P64

5. Enchufe el
cordón de
energía en
un tomacor-
riente de 120
V conectado
a tierra, y
presione el
botón de
reposición
como se
muestra en la figura 7. ESTO DEBE
HACERSE CADA VEZ QUE SE
ENCHUFE LA UNIDAD EN UN TOMA-
CORRIENTE.
6. Abra la llave del agua.
7. Presione el gatillo y manténgalo
presionado por 1 minuto para liber-
ar la presión y remover el aire atra-
pado en el sistema.
Reset
Figura 7 - Enchufe
conectado a
tierra/botón de
reposición

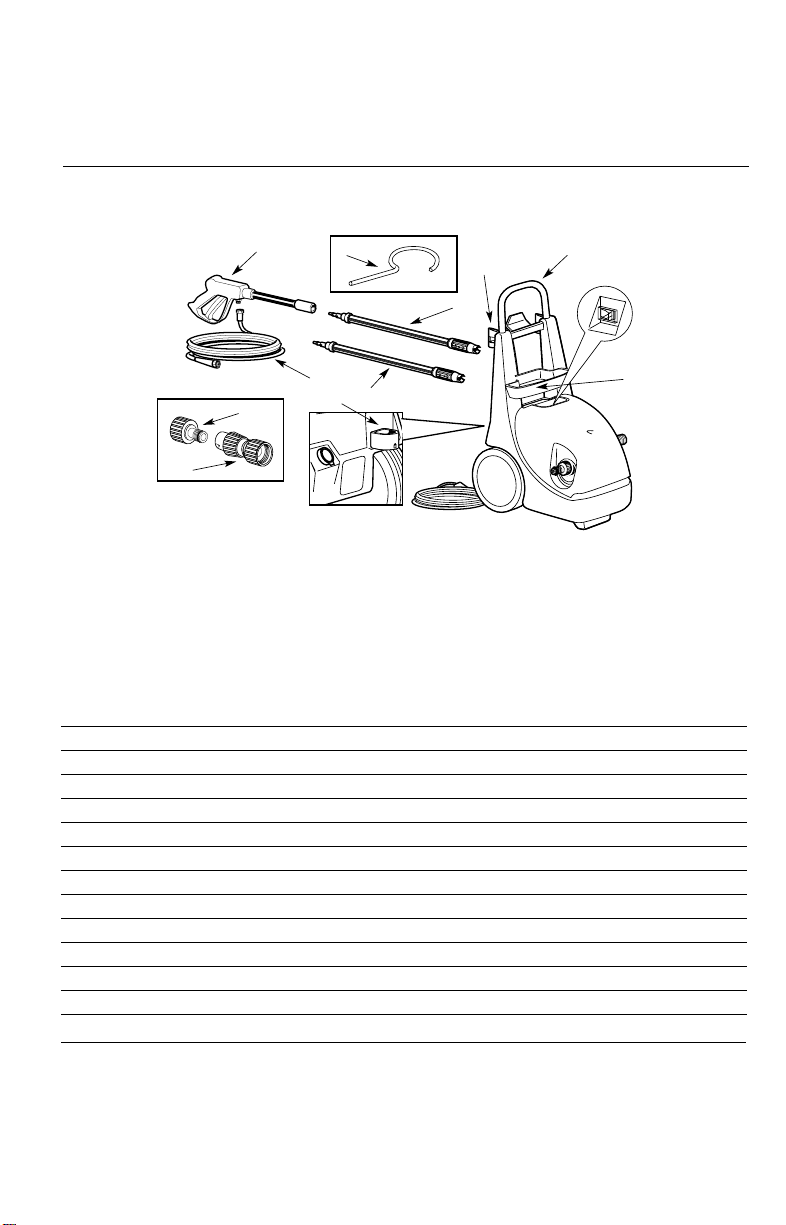

Instrucciones de montaje y lista de piezas PW1876
No. de Número de
Ref. Descripción Repuesto Cant.
Para ordenar repuestos, sírvase llamar al 1-800-330-0712 (En
los Estados Unidos, o llame a su distribuidor local)
Lista de Repuestos
Sírvase proporcionar la siguiente información
-Número de modelo
-Número de serie (si lo hubiera)
-Descripción y número del repuesto, según se
indica en la lista de repuestos
Dirija su correspondencia sobre
repuestos a:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1 Lanza regulable PM002951AV 1
2 Lanza turbo PM002961AV 1
3 Manguera PM012902AV 1
4 Pistola PM037201AV 1
5 Adaptador de manguito PM022100AV 1
6 Conector rápido PM020600SV 1
7 Limpiador de puntas PM008500AV 1
8 Base para guardar la lanza PM066305AV 1
9 Paquete de hardware (mango superior/colgador de manguera/piezas de montaje
de base de lanza) PM066306AV 1
10 Mango superior PM066307AV 1
11 Bandeja de almacenamiento PM066308AV 1
12 Colgador de cordón/portalanza PM066309AV 1
13 mm

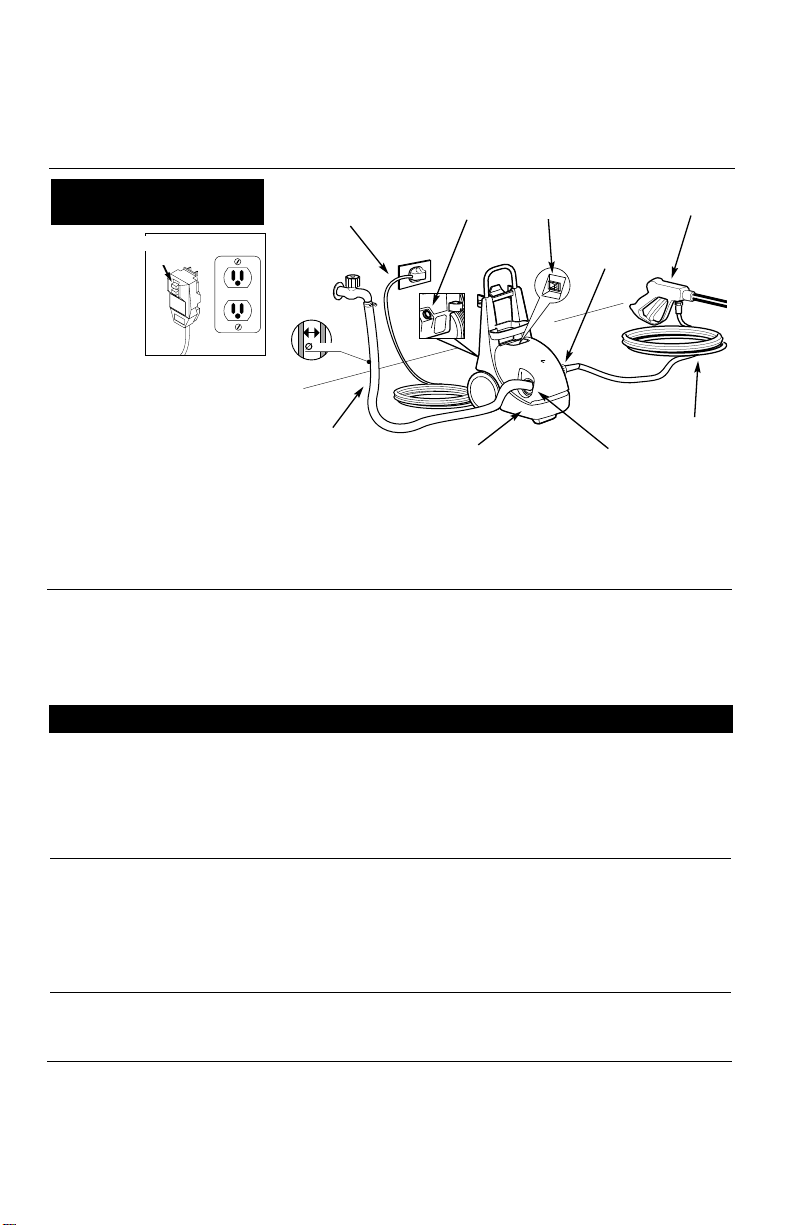

Figura 8 - Leyendas para la conexión
Conexión del Sistema
(Continuación)
Salida
Entrada
Cordón eléctrico
con GFCI
Tanque de detergente
Manguera de
alta presión
Interruptor "On/Off"
(Encendido/Apagado)
Pistola
Manguera
de jardín
Tapa del orificio para
llenar detergente
8. Mueva el interruptor "ON/OFF"
(“ENCENDIDO/APAGADOR) a la
posición "ON" ("ENCENDIDO").
NOTA: PARA OBTENER INSTRUC-
CIONES DE OPERACIÓN, CONSULTE
EL MANUAL DEL PRODUCTO.
Reposición

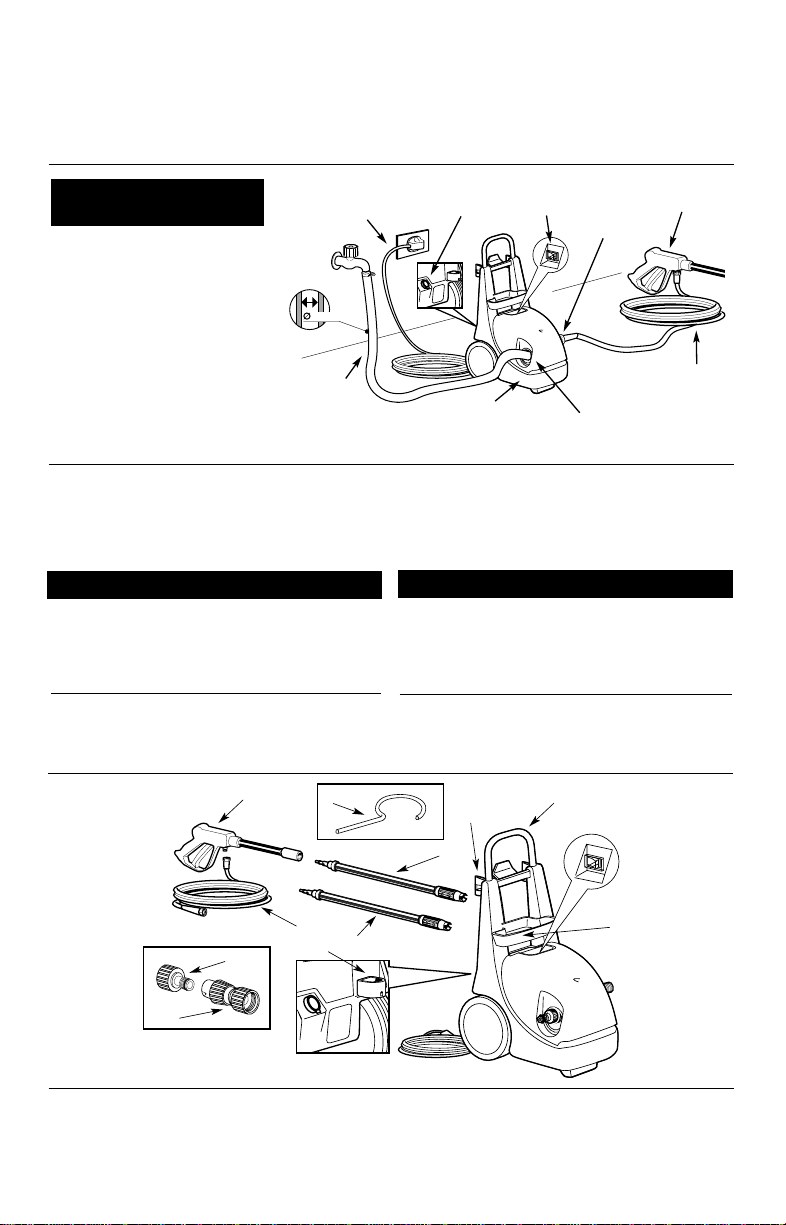

Assembly Instructions and Parts List PW1876
Ref. Part
No. Description Number Qty.
For Replacement Parts,
Call 1-800-330-0712
Replacement Parts List
Please provide following information:
-Model number
-Serial number (if any)
-Part description and number as shown in
parts list
Address parts correspondence to:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1
3
5
4
1 Adjustable Lance PM002951AV 1
2 Turbo Lance PM002961AV 1
3 Hose PM012902AV 1
4 Gun PM037201AV 1
5 Nipple Adapter PM022100AV 1
6 Quick Connect Fitting PM020600SV 1
7 Tip Cleaner PM008500AV 1
8 Lance Storage Cup PM066305AV 1
9 Hardware Pack (Upper Handle/
Hose Rack/Lance Cup Mounting
hardware PM066306AV 1
10 Upper Handle PM066307AV 1
11 Storage Tray PM066308AV 1
12 Cord Rack/Lance Holder PM066309AV 1
13 mm
6. Turn water on.
7. Depress and hold the trigger on the
gun for one minute to release pres-
sure and remove any air trapped in
the system.
8. Turn the “ON/OFF”switch to the
“ON”position.
NOTE: REFER TO PRODUCT MANUAL
FOR OPERATING INSTRUCTIONS
Figure 8 - Connection Call-Outs
System Connection
(Continued)
Outlet
Inlet
Electrical Cord
with GFCI
Detergent Tank
High
Pressure
Hose
On/Off
Switch Gun
Garden
Hose
Detergent
Cap/Fill
6
7
2
12
10
11
8
Ref. Part
No. Description Number Qty.
www.campbellhausfeld.com 2
7Sp

INSTRUCCIONES DE CONEXIÓN DE
LA MANGUERA DE JARDÍN
1. Inserte el adaptador de manguito
en la conexión de entrada de la
unidad (es posible que ya esté
conectado a la bomba).
2. Fije el conector rápido en la
manguera de jardín.
3. Jale el extremo "A" del conector
rápido hacia la manguera de jardín
y conéctelo en el adaptador de
manguito.
4. Empuje el extremo "A" del conector
rápido hacia el adaptador de man-
guito, y suéltelo.
CONEXIÓN DEL SISTEMA
1. Inserte la lanza en la pistola y gírela
en el sentido de las agujas del reloj
hasta que llegue a su tope, como se
muestra en la figura 6.
2. Verifique que el interruptor de
energía estéen la posición "OFF"
("APAGADO").
3. Conecte la manguera de alta pre-
sión y el conjunto de pistola en la
unidad.
4. Conecte la manguera de jardín
según se explica en Instrucciones de
conexión de la manguera de jardín.
Presión Máx Presión Efectiva Capacidad Potencia de Motor Temperatura Máxima Peso de
Modelo con Lanza Estándar con Lanza Turbo Máxima (Monofásico) Voltaje del Agua de Entrada la unidad
Lavadora Eléctrica
a Presión
Sírvase leer y conservar estas instrucciones. Léalas cuidadosamente antes de intentar armar, instalar, operar o efectuar mantenimiento al pro-
ducto descrito. Protéjase a sí mismo y a los demás observando toda la información de seguridad. ¡El no cumplir con las instrucciones podría
ocasionar lesiones personales y/o daños materiales! Conserve estas instrucciones para futura referencia.
Especificaciones
PW1876 89,64 bar 127,56 bar 7,2 L/min 14.5 A 120V 38ºC 17,7 kg
Instrucciones de Montaje
Instrucciones de montaje y lista de piezas PW1876
Figura 1 Figura 2 Figura 3 Figura 4
Conexión de la Manguera de Jardin y del Sistema
"A"
Figura 5 - Conexión de la manguera de
jardín
Figura 6 - Conexión de la pistola y lanza
Conector rápido
Manguera de
jardín
Adaptador
de manguito
NOTA: CONSULTE EL MANUAL DEL PRODUCTO
PARA CONOCER TODAS LAS INSTRUCCIONES DE
SEGURIDAD
1. Introduire la lance dans le pistolet et
tourner au sens des aiguilles d’une
montre àl’arrêt positif tel
qu’indiquésur la Figure 6.
2. S’assurer que l’interrupteur soit dans
la position OFF (hors circuit).
3. Brancher le tuyau haute pression et
le montage de pistolet au modèle.
4. Brancher le tuyau d’arrosage selon
les directives: Instructions de
Branchement du Tuyau
d’Arrosage.
5. Brancher le cordon d’alimentation
dans une prise de courant de 120V
et appuyer sur le bouton de réen-
clenchement tel qu’indiquésur la
2. Brancher le raccord rapide au tuyau
d’arrosage.
3. Tirer le côté“A”du raccord rapide
vers le tuyau d’arrosage et le pouss-
er sur le raccord intermédiaire.
4. Pousser le côté“A”du raccord rapi-
de vers le raccordement intermédi-
aire et relâcher.
BRANCHEMENT DU SYSTÈME
Pulvérisateur de
Lavage Électrique
S’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l’entretien du produit
décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels!
Conserver ces instructions comme référence.
Spécifications
PW1876 8964 kPa 12756 kPa 7,2 L/min 14.5 A 120V 38ºC 17,7 kg
Instructions de Montage
Instructions de Montage et Liste de Pièces de Rechange PW1876
Figure 1 Figure 2 Figure 3 Figure 4
Branchement du Tuyau d’Arrosage et du Système
"A"
Figure 5 - Branchement de Tuyau
d’Arrosage
Figure 6 - Branchement de
Pistolet/Buse
Raccord Rapide
Tuyau
d’Arrosage
Raccord
Intermédiaire
REMARQUE: SE RÉFÉRER AU MANUEL DU
PRODUIT POUR TOUTES LES INSTRUCTIONS
DE SÉCURITÉ
INSTRUCTIONS DE BRANCHEMENT
DU TUYAU D’ARROSAGE
1. Fixer le raccord intermédiaire au
raccord d’admission sur le modèle
(ceci pourrait déjàêtre fixéàla
pompe).
Pression Max avec Pression Efficace CapacitéPuissance du Moteur Température Max. Poids du
Modèle Lance Standarde avec Lance Turbo Maximum (Monophasé) Tension d’Arrivée D’Eau Modèle
3Fr
6Sp

1
3
5
4
6
7
2
12
10
11
8
Pour Pièces de Rechange, Appelez 1-800-330-0712

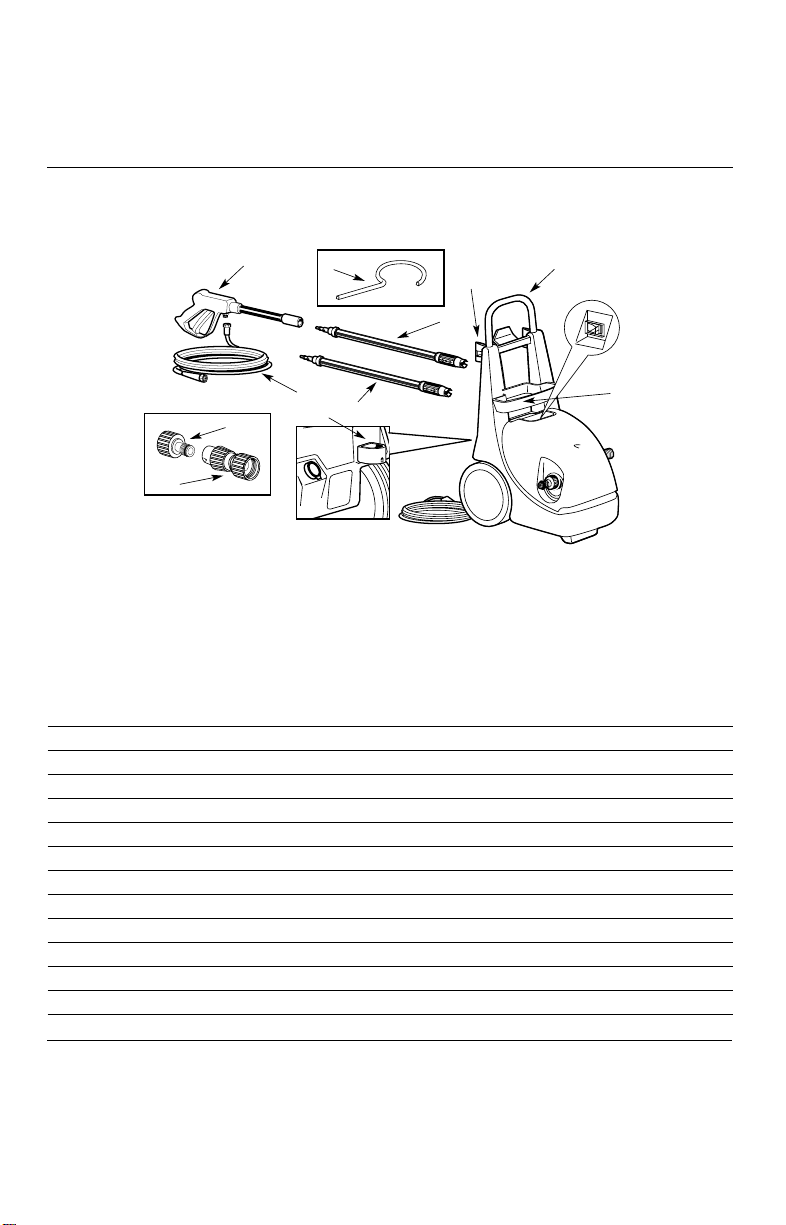

Instructions de Montage et Liste de Pièces de Rechange PW1876
Notes
13 mm

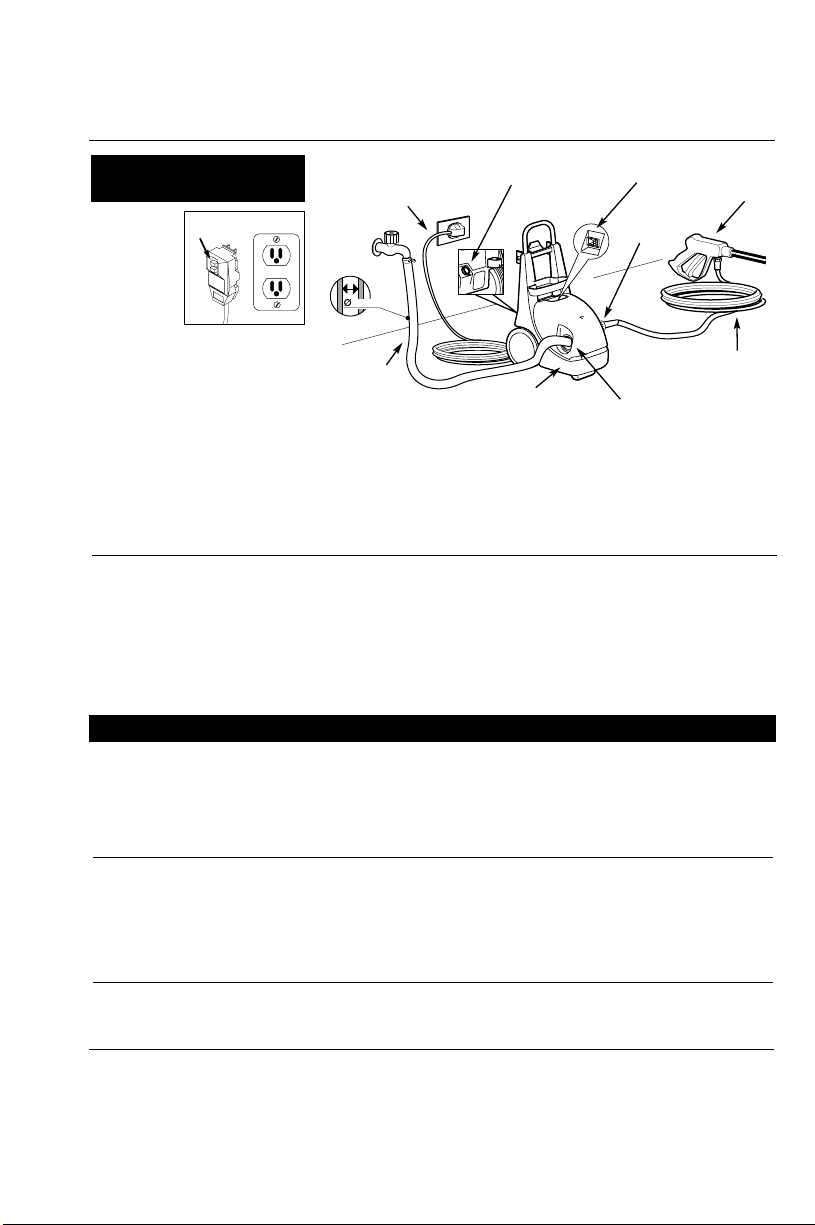

Figure 8 - Raccordements
Branchement du
Système (Suite)
Sortie
Arrivée
Cordon
d’Alimentation
avec DDFT
Réservoir de Détergent
Tuyau
Haute
Pression
Interrupteur On/Off
(Marche/Arrêt) Pistolet
Tuyau
d’Arrosage
Bouchon de
Détergent
Figure 7.
PROCÉDER À
CETTE ÉTAPE
CHAQUE
FOIS QUE LE
MODÈLE
SOIT
BRANCHÉ
DANS UNE
PRISE DE
COURANT.
6. Faire circuler l’eau.
7. Appuyer sur et tenir la gâchette du
pistolet pendant une minute afin de
dissiper la pression et d’enlever l’air
emprisonnédans le système.
8. Tourner l’interrupteur “ON”(en
marche).
REMARQUE: SE RÉFÉRER AU
MANUEL DU PRODUIT POUR LES
INSTRUCTIONS D’OPÉRATION
N° Numéro
Réf. Description de Pièce Qté.
Pour Pièces de Rechange,
Appelez 1-800-330-0712
Liste de Pièces de Rechange
S’il vous plaît fournir l’information suivante:
-Numéro de Modèle
-Numéro de Série (si applicable)
-Description et numéro de la pièce indiqués
sur la liste de pièces de rechange
Correspondance:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1 Lance Réglable PM002951AV 1
2 Lance Turbo PM002961AV 1
3 Tuyau PM012902AV 1
4 Pistolet PM037201AV 1
5 Raccord Intermédiaire PM022100AV 1
6 Raccord Rapide PM020600SV 1
7 Nettoyeur de Buse PM008500AV 1
8 Cuvette de rangement de lance PM066305AV 1
9 Paquet de Quincaillerie (Manche Supérieur/ Dévidoir/Quincaillerie de Montage
pour la Cuvette de Lance PM066306AV 1
10 Manche Supérieur PM066307AV 1
11 Compartiment de rangement PM066308AV 1
12 Support de Cordon/Lance PM066309AV 1
Reset
Figure 7 - Prise mise à
la terre et bouton de
réenclenchement
Réenclenchement
Instructions de Montage et Liste de Pièces de Rechange PW1876
4Fr
5Fr

1
3
5
4
6
7
2
12
10
11
8
Pour Pièces de Rechange, Appelez 1-800-330-0712
Instructions de Montage et Liste de Pièces de Rechange PW1876
Notes
13 mm
Figure 8 - Raccordements
Branchement du
Système (Suite)
Sortie
Arrivée
Cordon
d’Alimentation
avec DDFT
Réservoir de Détergent
Tuyau
Haute
Pression
Interrupteur On/Off
(Marche/Arrêt) Pistolet
Tuyau
d’Arrosage
Bouchon de
Détergent
Figure 7.
PROCÉDER À
CETTE ÉTAPE
CHAQUE
FOIS QUE LE
MODÈLE
SOIT
BRANCHÉ
DANS UNE
PRISE DE
COURANT.
6. Faire circuler l’eau.
7. Appuyer sur et tenir la gâchette du
pistolet pendant une minute afin de
dissiper la pression et d’enlever l’air
emprisonnédans le système.
8. Tourner l’interrupteur “ON”(en
marche).
REMARQUE: SE RÉFÉRER AU
MANUEL DU PRODUIT POUR LES
INSTRUCTIONS D’OPÉRATION
N° Numéro
Réf. Description de Pièce Qté.
Pour Pièces de Rechange,
Appelez 1-800-330-0712
Liste de Pièces de Rechange
S’il vous plaît fournir l’information suivante:
-Numéro de Modèle
-Numéro de Série (si applicable)
-Description et numéro de la pièce indiqués
sur la liste de pièces de rechange
Correspondance:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1 Lance Réglable PM002951AV 1
2 Lance Turbo PM002961AV 1
3 Tuyau PM012902AV 1
4 Pistolet PM037201AV 1
5 Raccord Intermédiaire PM022100AV 1
6 Raccord Rapide PM020600SV 1
7 Nettoyeur de Buse PM008500AV 1
8 Cuvette de rangement de lance PM066305AV 1
9 Paquet de Quincaillerie (Manche Supérieur/ Dévidoir/Quincaillerie de Montage
pour la Cuvette de Lance PM066306AV 1
10 Manche Supérieur PM066307AV 1
11 Compartiment de rangement PM066308AV 1
12 Support de Cordon/Lance PM066309AV 1
Reset
Figure 7 - Prise mise à
la terre et bouton de
réenclenchement
Réenclenchement
Instructions de Montage et Liste de Pièces de Rechange PW1876
4Fr
5Fr

INSTRUCCIONES DE CONEXIÓN DE
LA MANGUERA DE JARDÍN
1. Inserte el adaptador de manguito
en la conexión de entrada de la
unidad (es posible que ya esté
conectado a la bomba).
2. Fije el conector rápido en la
manguera de jardín.
3. Jale el extremo "A" del conector
rápido hacia la manguera de jardín
y conéctelo en el adaptador de
manguito.
4. Empuje el extremo "A" del conector
rápido hacia el adaptador de man-
guito, y suéltelo.
CONEXIÓN DEL SISTEMA
1. Inserte la lanza en la pistola y gírela
en el sentido de las agujas del reloj
hasta que llegue a su tope, como se
muestra en la figura 6.
2. Verifique que el interruptor de
energía estéen la posición "OFF"
("APAGADO").
3. Conecte la manguera de alta pre-
sión y el conjunto de pistola en la
unidad.
4. Conecte la manguera de jardín
según se explica en Instrucciones de
conexión de la manguera de jardín.
Presión Máx Presión Efectiva Capacidad Potencia de Motor Temperatura Máxima Peso de
Modelo con Lanza Estándar con Lanza Turbo Máxima (Monofásico) Voltaje del Agua de Entrada la unidad
Lavadora Eléctrica
a Presión
Sírvase leer y conservar estas instrucciones. Léalas cuidadosamente antes de intentar armar, instalar, operar o efectuar mantenimiento al pro-
ducto descrito. Protéjase a sí mismo y a los demás observando toda la información de seguridad. ¡El no cumplir con las instrucciones podría
ocasionar lesiones personales y/o daños materiales! Conserve estas instrucciones para futura referencia.
Especificaciones
PW1876 89,64 bar 127,56 bar 7,2 L/min 14.5 A 120V 38ºC 17,7 kg
Instrucciones de Montaje
Instrucciones de montaje y lista de piezas PW1876
Figura 1 Figura 2 Figura 3 Figura 4
Conexión de la Manguera de Jardin y del Sistema
"A"
Figura 5 - Conexión de la manguera de
jardín
Figura 6 - Conexión de la pistola y lanza
Conector rápido
Manguera de
jardín
Adaptador
de manguito
NOTA: CONSULTE EL MANUAL DEL PRODUCTO
PARA CONOCER TODAS LAS INSTRUCCIONES DE
SEGURIDAD
1. Introduire la lance dans le pistolet et
tourner au sens des aiguilles d’une
montre àl’arrêt positif tel
qu’indiquésur la Figure 6.
2. S’assurer que l’interrupteur soit dans
la position OFF (hors circuit).
3. Brancher le tuyau haute pression et
le montage de pistolet au modèle.
4. Brancher le tuyau d’arrosage selon
les directives: Instructions de
Branchement du Tuyau
d’Arrosage.
5. Brancher le cordon d’alimentation
dans une prise de courant de 120V
et appuyer sur le bouton de réen-
clenchement tel qu’indiquésur la
2. Brancher le raccord rapide au tuyau
d’arrosage.
3. Tirer le côté“A”du raccord rapide
vers le tuyau d’arrosage et le pouss-
er sur le raccord intermédiaire.
4. Pousser le côté“A”du raccord rapi-
de vers le raccordement intermédi-
aire et relâcher.
BRANCHEMENT DU SYSTÈME
Pulvérisateur de
Lavage Électrique
S’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l’entretien du produit
décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels!
Conserver ces instructions comme référence.
Spécifications
PW1876 8964 kPa 12756 kPa 7,2 L/min 14.5 A 120V 38ºC 17,7 kg
Instructions de Montage
Instructions de Montage et Liste de Pièces de Rechange PW1876
Figure 1 Figure 2 Figure 3 Figure 4
Branchement du Tuyau d’Arrosage et du Système
"A"
Figure 5 - Branchement de Tuyau
d’Arrosage
Figure 6 - Branchement de
Pistolet/Buse
Raccord Rapide
Tuyau
d’Arrosage
Raccord
Intermédiaire
REMARQUE: SE RÉFÉRER AU MANUEL DU
PRODUIT POUR TOUTES LES INSTRUCTIONS
DE SÉCURITÉ
INSTRUCTIONS DE BRANCHEMENT
DU TUYAU D’ARROSAGE
1. Fixer le raccord intermédiaire au
raccord d’admission sur le modèle
(ceci pourrait déjàêtre fixéàla
pompe).
Pression Max avec Pression Efficace CapacitéPuissance du Moteur Température Max. Poids du
Modèle Lance Standarde avec Lance Turbo Maximum (Monophasé) Tension d’Arrivée D’Eau Modèle
3Fr
6Sp

5. Enchufe el
cordón de
energía en
un tomacor-
riente de 120
V conectado
a tierra, y
presione el
botón de
reposición
como se
muestra en la figura 7. ESTO DEBE
HACERSE CADA VEZ QUE SE
ENCHUFE LA UNIDAD EN UN TOMA-
CORRIENTE.
6. Abra la llave del agua.
7. Presione el gatillo y manténgalo
presionado por 1 minuto para liber-
ar la presión y remover el aire atra-
pado en el sistema.
Reset
Figura 7 - Enchufe
conectado a
tierra/botón de
reposición
Instrucciones de montaje y lista de piezas PW1876
No. de Número de
Ref. Descripción Repuesto Cant.
Para ordenar repuestos, sírvase llamar al 1-800-330-0712 (En
los Estados Unidos, o llame a su distribuidor local)
Lista de Repuestos
Sírvase proporcionar la siguiente información
-Número de modelo
-Número de serie (si lo hubiera)
-Descripción y número del repuesto, según se
indica en la lista de repuestos
Dirija su correspondencia sobre
repuestos a:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1 Lanza regulable PM002951AV 1
2 Lanza turbo PM002961AV 1
3 Manguera PM012902AV 1
4 Pistola PM037201AV 1
5 Adaptador de manguito PM022100AV 1
6 Conector rápido PM020600SV 1
7 Limpiador de puntas PM008500AV 1
8 Base para guardar la lanza PM066305AV 1
9 Paquete de hardware (mango superior/colgador de manguera/piezas de montaje
de base de lanza) PM066306AV 1
10 Mango superior PM066307AV 1
11 Bandeja de almacenamiento PM066308AV 1
12 Colgador de cordón/portalanza PM066309AV 1
13 mm
Figura 8 - Leyendas para la conexión
Conexión del Sistema
(Continuación)
Salida
Entrada
Cordón eléctrico
con GFCI
Tanque de detergente
Manguera de
alta presión
Interruptor "On/Off"
(Encendido/Apagado)
Pistola
Manguera
de jardín
Tapa del orificio para
llenar detergente
8. Mueva el interruptor "ON/OFF"
(“ENCENDIDO/APAGADOR) a la
posición "ON" ("ENCENDIDO").
NOTA: PARA OBTENER INSTRUC-
CIONES DE OPERACIÓN, CONSULTE
EL MANUAL DEL PRODUCTO.
Reposición
Assembly Instructions and Parts List PW1876
Ref. Part
No. Description Number Qty.
For Replacement Parts,
Call 1-800-330-0712
Replacement Parts List
Please provide following information:
-Model number
-Serial number (if any)
-Part description and number as shown in
parts list
Address parts correspondence to:
The Campbell Group / Parts Dept.
100 Production Drive
Harrison, OH 45030 U.S.A.
1
3
5
4
1 Adjustable Lance PM002951AV 1
2 Turbo Lance PM002961AV 1
3 Hose PM012902AV 1
4 Gun PM037201AV 1
5 Nipple Adapter PM022100AV 1
6 Quick Connect Fitting PM020600SV 1
7 Tip Cleaner PM008500AV 1
8 Lance Storage Cup PM066305AV 1
9 Hardware Pack (Upper Handle/
Hose Rack/Lance Cup Mounting
hardware PM066306AV 1
10 Upper Handle PM066307AV 1
11 Storage Tray PM066308AV 1
12 Cord Rack/Lance Holder PM066309AV 1
13 mm
6. Turn water on.
7. Depress and hold the trigger on the
gun for one minute to release pres-
sure and remove any air trapped in
the system.
8. Turn the “ON/OFF”switch to the
“ON”position.
NOTE: REFER TO PRODUCT MANUAL
FOR OPERATING INSTRUCTIONS
Figure 8 - Connection Call-Outs
System Connection
(Continued)
Outlet
Inlet
Electrical Cord
with GFCI
Detergent Tank
High
Pressure
Hose
On/Off
Switch Gun
Garden
Hose
Detergent
Cap/Fill
6
7
2
12
10
11
8
Ref. Part
No. Description Number Qty.
www.campbellhausfeld.com 2
7Sp

Max Pressure with Effective Pressure Maximum Motor Power Maximum Inlet Unit
Model Standard Lance w/Turbo Lance Capacity (Single Phase) Voltage Water Temperature Weight
Electric Pressure
Washer
Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described.
Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury and/or prop-
erty damage! Retain instructions for future reference.
IN455600AV 4/00
© 2000 Campbell Hausfeld
Specifications
PW1876 1300 psi 1850 psi 1.9 GPM 14.5 Amps 120V 100˚F 39 lbs.
Assembly Instructions
Assembly Instructions and Parts List PW1876
Figure 1 Figure 2 Figure 3 Figure 4
Garden Hose and System Connection
GARDEN HOSE CONNECTION
INSTRUCTIONS
1. Attach nipple adapter to inlet fit-
ting on the unit (this may already
be attached to the pump).
2. Attach quick connect fitting to gar-
den hose.
3. Pull side “A” of quick connect
fitting toward garden hose and
push onto nipple adapter.
4. Push side “A” of quick connect
fitting towards nipple adapter and
release.
SYSTEM CONNECTION
1. Insert lance into the gun and turn
clockwise to positive stop as shown
in Figure 6.
2. Ensure that the power switch is in
the “OFF” position.
3. Attach the high pressure hose and
gun assembly to the unit.
4. Connect garden hose as explained
under Garden Hose Connection
Instructions.
5. Plug the
power cord
into a
grounded
120V outlet
and press
the reset
button as
shown in fig-
ure 7. THIS
MUST BE
DONE EACH TIME THE UNIT IS
PLUGGED INTO AN OUTLET.
"A"
Figure 5 - Garden Hose Connection
Figure 6 - Gun/Lance Connection
Reset
Figure 7 - Grounded
plug/reset button
Quick Connect Fitting
Garden
Hose
Nipple
Adapter
NOTE: REFER TO PRODUCT MANUAL FOR
ALL SAFETY INSTRUCTIONS
For parts, product & service information
visit www.campbellhausfeld.com
1
3
5
4
6
7
2
12
10
11
8
Para ordenar repuestos, sírvase llamar al 1-800-330-0712 (En
los Estados Unidos, o llame a su distribuidor local)
Instrucciones de montaje y lista de piezas PW1876
Notas
UL
Approved
#7P64

BUILT TO LAST
TM
Induction
Motor/Pump
Serviceable Parts
Replacement Parts List Model PW167600AV & PW187600AV
For Replacement Parts, Call 1-800-237-0987
Please provide following information: Address parts correspondence to:
- Model number Campbell Group/Parts Department
- Serial number (if any) 100 Production Drive
- Part description and number as shown in parts list Harrison, OH 45030
Ref. Ref.
No. Description Part No. Qty. No. Description Part No. Qty.
1 On/off switch PM041900SV 1
2 Capacitor, 56 MF 250 V PM060200SV 1
3 Needle bearing kit PM041840SV 1
4 Piston kit (includes 3 pistons
and springs) PM058200SV 1
5 Detergent injector kit (includes
barb, spring, ball, and o-ring) PM064305SV 1
6 Piston body PM040600SV 1
7 Internal chemical injector PM062300SV 1
8 O-ring, high pressure, head PM041870SV 1
9 Kit, valve cap (includes 3 caps) PM064750SV 1
10 Valve, outlet (includes
3 valves/o-rings) PM064304SV 1
11 Head, manifold PM025200SV 1
12 Bolt, head (includes 1 bolt) PM025100SV 1
13 Inlet valve kit (includes
3 valves & 3 o-rings) PM064740SV 1
14 Seal, water (includes 3 seals) PM064730SV 1
15 Piston guide kit PM064720SV 1
16 Seal, oil (includes 3 seals) PM064710SV 1
17 Filter, suction PM014800SV 1
18 Unloader assembly PM058800SV 1
19 Unloader cap kit, (includes
cap and o-ring) PM035150SV 1
20 Power cord, 14 AWG, GFCI PM020900SV 1
21 O-ring, 85X2.5 PM008600SV 1
* 22 Motor assembly induction
PW167600AV PM222800SJ 1
PW187600AV PM222900SJ 1
IN170161AV 10/00
12
34
5
6
7
89
10
11 12
13
14
15
16
17
18
19
21
20
22
* Unit assembly maybe shipped if replacement motor is not available.
