Canon PIXMA MX340 Series User manual

ESPAÑOL
ENGLISH
series
Asegúrese de leer este manual antes de usar el equipo. Consérvelo a mano para utilizarlo como referencia en el futuro.
Guía de inicio
Equipo multifunción de ocina
Léame en primer lugar
Make sure to read this manual before using the machine. Please keep it in hand for future reference.
Getting Started
Ofce All-In-One
Read Me First

Número de modelo: K10349 (MX340)
Símbolos utilizados en este documento■
Indica las operaciones en Windows.
Indica las operaciones en Macintosh.
Microsoft es una marca comercial registrada de Microsoft Corporation.
Windows es una marca comercial o una marca comercial registrada de Microsoft Corporation en EE UU
y/u otros países.
Windows Vista es una marca comercial o una marca comercial registrada de Microsoft Corporation
en EE UU y/u otros países.
Internet Explorer es una marca comercial o una marca comercial registrada de Microsoft Corporation
en EE UU y/u otros países.
Macintosh, Mac y AirPort son marcas comerciales de Apple Inc., registradas en EE UU y en otros países.
Bonjour es una marca comercial de Apple Inc., registrada en EE UU y en otros países.
•
•
•
•
•
•
Notas informativas.
Instrucciones que incluyen información importante.
Operaciones que tardan cierto tiempo en completarse.
Acciones prohibidas.
En esta guía, se hace referencia al sistema operativo Windows 7 como Windows 7 y al sistema operativo
Windows Vista como Windows Vista.
Model Number: K10349 (MX340)
Symbols Used in This Document■
Indicates operations in Windows.
Indicates operations in Macintosh.
Microsoft is a registered trademark of Microsoft Corporation.
Windows is a trademark or registered trademark of Microsoft Corporation in the U.S. and/or other
countries.
Windows Vista is a trademark or registered trademark of Microsoft Corporation in the U.S. and/or other
countries.
Internet Explorer is a trademark or registered trademark of Microsoft Corporation in the U.S. and/or
other countries.
Macintosh, Mac, and AirPort are trademarks of Apple Inc., registered in the U.S. and other countries.
Bonjour is a trademark of Apple Inc., registered in the U.S. and other countries.
•
•
•
•
•
•
Informational notes.
Instructions including important information.
Operations that take some time to complete.
Prohibited actions.
In this guide, Windows 7 operating system is referred to as Windows 7 and Windows Vista operating
system as Windows Vista.

1
Los manuales en pantalla se pueden ver en un ordenador. Se incluyen en el Setup CD-ROM y se instalan durante el proceso de instalación del software. Quizá en algunos idiomas haya partes del manual que
aparezcan en inglés. Para obtener más información sobre cómo abrir los manuales en pantalla, consulte la página 84.
Describe cómo congurar y usar el equipo.
Guía de inicio
(este manual)
Solución de problemas
de configuración de red
•
•
Describe las operaciones básicas y los
soportes y ofrece una introducción a otras
funciones disponibles.
Guía básica
Describe distintos procedimientos
de funcionamiento para aprovechar al
máximo todas las funciones del equipo.
Guía avanzada
Proporciona consejos para solucionar
los problemas que puedan surgir al utilizar
el equipo.
Solución de problemas
Getting Started
(this manual)
Network Setup Troubleshooting
•
•
Describes basic operations and media,
and gives an introduction to other functions
available.
Describes various operating procedures
to make full use of machine.
Describes troubleshooting tips for problems
you may encounter when using the machine.
Basic Guide Advanced Guide Troubleshooting
On-screen manuals can be viewed on a computer. They are included on the Setup CD-ROM and are installed during the software installation. For some languages parts of the manual may be displayed in English.
For details on opening the on-screen manuals, refer to page 84.
Describes how to set up and use your machine.

2
Contenido■
Instalación del software (2) P.36
Instalación del software (2) (Registro) P.47
Instalación del software (2) (Información) P.51
Conguración inalámbrica mediante WPS (Wi-Fi Protected Setup) P.55
Conguración inalámbrica mediante WCN (Windows Connect Now) P.59
Instalación del software (3) P.66
Instalación del software (3) (Registro) P.73
Instalación del software (3) (Información) P.78
10 Conguración de una conexión inalámbrica P.34
9 Instalación del software (1) P.26
8 Selección del método de conexión P.24
1 Compruebe los elementos que se incluyen P.5
2 Retirada del material protector P.6
7 Conguración del equipo para la recepción de fax P.20
6 Carga del papel P.19
5 Instalación de los cartuchos FINE (FINE Cartridges) P.14
4 Encendido del equipo P.11
3 Conexión de la línea telefónica P.9
Realice una prueba de copia P.85
Impresión de fotografías desde un ordenador P.87
Envío de faxes P.89
12 Pruebe el equipo P.83
11 Uso desde ordenadores adicionales P.82
13 Mantenimiento P.92
Especicaciones P.95
Contents■
Install the Software (2) P.36
Install the Software (2) (Registration) P.47
Install the Software (2) (Information) P.51
Wireless Setup Using WPS (Wi-Fi Protected Setup) P.55
Wireless Setup Using WCN (Windows Connect Now) P.59
Install the Software (3) P.66
Install the Software (3) (Registration) P.73
Install the Software (3) (Information) P.78
10 Set Up a Wireless Connection P.34
9 Install the Software (1) P.26
8 Select Connection Method P.24
1 Check the Included Items P.5
2 Remove the Protective Material P.6
7 Set Up for Fax Reception P.20
6 Load Paper P.19
5 Install the FINE Cartridges P.14
4 Turn the Power On P.11
3 Connect the Telephone Line P.9
Try Copying P.85
Print Photos from a Computer P.87
Send Faxes P.89
12 Try Using the Machine P.83
11 Use from Additional Computers P.82
13 Maintenance P.92
Specications P.93

3
P.83 - 91
P.24 - 25
P.34 - 81
P.82
P.66 - 81
P.20 - 23
P.4 - 19
P.24 - 33
Flujo de instalación
del equipo
■Conexión USB
Instalación nalizada Pruebe el equipo
Conexión de red
Instalación del software
Conexión inalámbrica
Preparación del equipo
Conguración de recepción de faxes
Uso desde ordenadores adicionales
Conguración de la conexión
inalámbrica e instalación del software
Instalación del software
(cuando el equipo ya está conectado a la
red y se desea agregar ordenadores desde
los que utilizar el equipo)
Network Connection
Wireless Connection
USB Connection
Using from Additional Computers
Machine Preparation
Fax Reception Setup
Installation Complete
Machine Installation
Flow
■
Try Using the Machine
Wireless Connection Setup &
Software Installation
Software Installation
Software Installation
(when the machine is already connected to
the network and you want to add computers
from which to use the machine)

4
Dispositivos necesarios para la conexión inalámbrica■

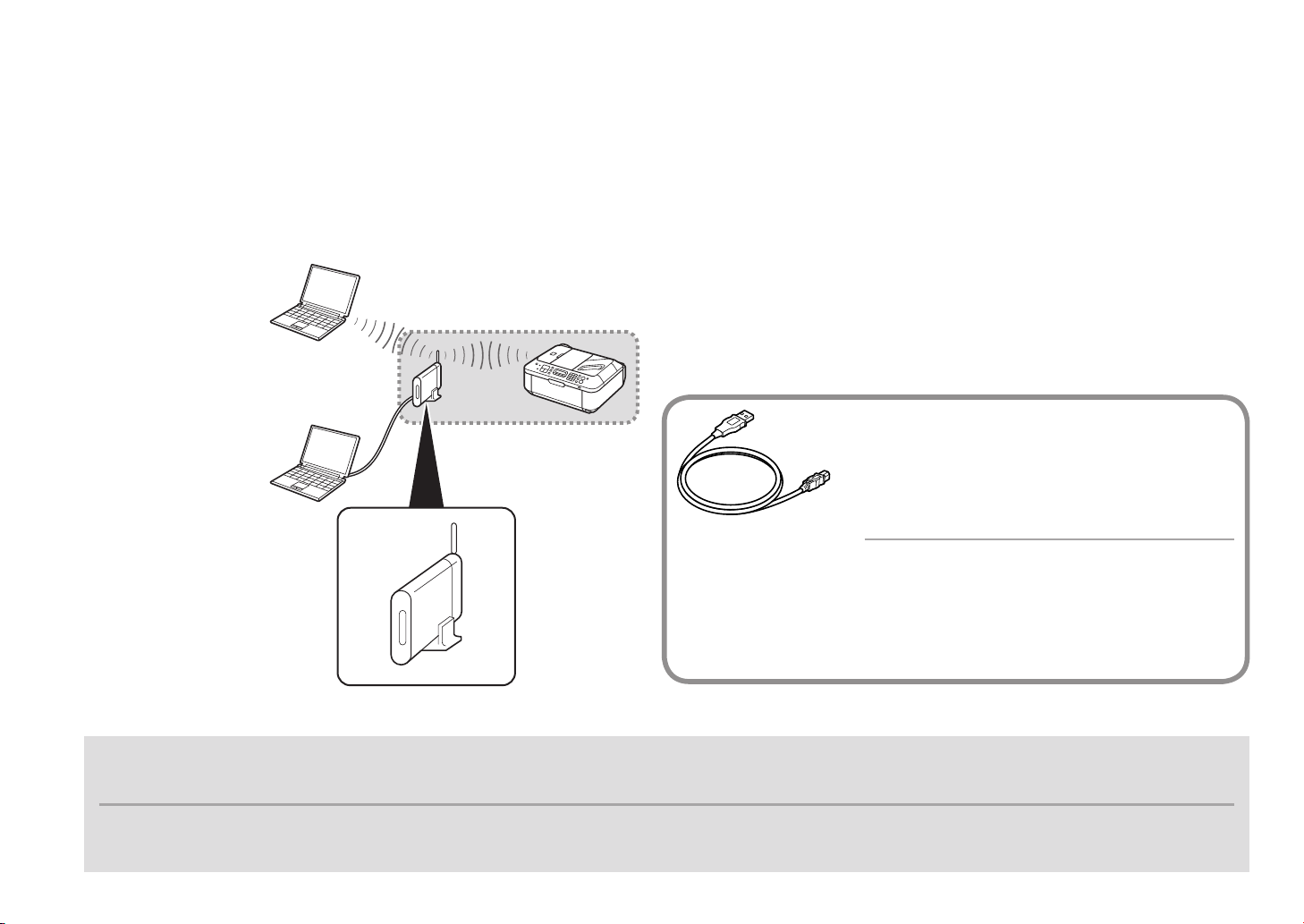

Cuando utilice el equipo mediante una conexión inalámbrica, se necesitan los siguientes dispositivos.
Se necesitan un punto de acceso o un router disponibles en comercios que sean compatibles con IEEE802.11b/g.
Punto de acceso o router
inalámbrico
El cable de conguración LAN inalámbrica suministrado se
necesita temporalmente para la conguración inalámbrica.
Cable de conguración
LAN inalámbrica
When using the machine over a wireless connection, the following devices are required.
Devices Required for Wireless Connection■
Access point or wireless
router
A commercial access point or router that supports IEEE802.11b/g is required.
The supplied Wireless LAN setup cable is temporarily
required for wireless setup.
Wireless LAN setup
cable

1
5
Compruebe que todos los elementos que se citan a continuación están incluidos en la caja.
Compruebe los elementos que se incluyen
Setup CD-ROM (que contiene los
controladores, las aplicaciones
y los manuales en pantalla)
Este cable se puede utilizar no sólo para la conguración de
la conexión inalámbrica, sino también para la conexión USB.
Otros documentos
Cartuchos FINE (FINE Cartridges)
Cable de línea telefónica Cable de alimentación
Cable de conguración LAN inalámbrica Manuales
Color Negro
This cable can be used not only for wireless connection
setup but also for USB connection.
Check that all the items shown below are included in the box.
Check the Included Items
Setup CD-ROM (containing the drivers,
applications and on-screen manuals) Other documents
FINE cartridges
Telephone line cable Power cord
Wireless LAN setup cable Manuals
Color Black

2
A
21
6
Retirada del material protector

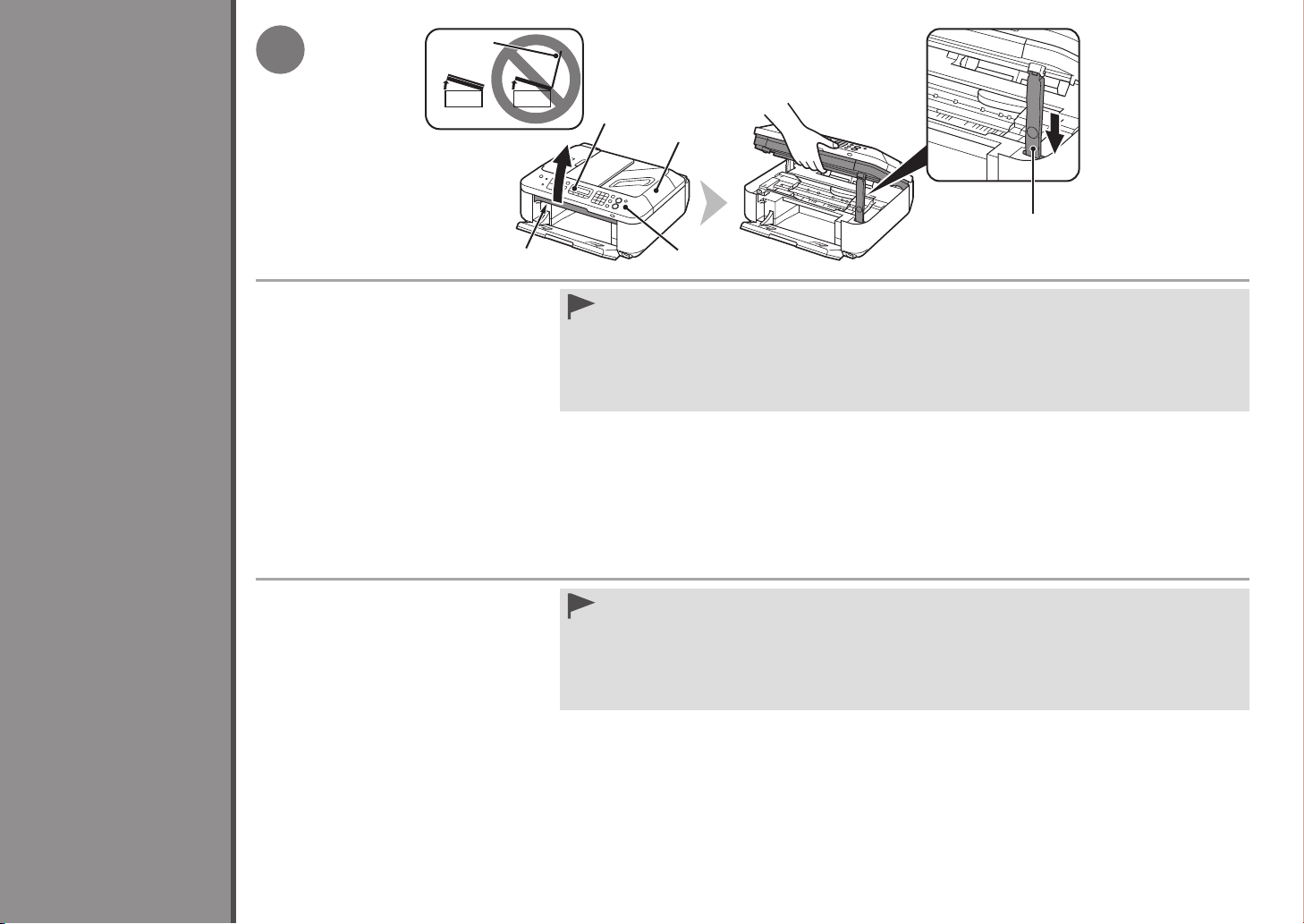

Retire la cinta naranja y todos los materiales protectores del exterior del equipo.
La forma y la posición de la cinta y los materiales protectores pueden variar respecto a las reales. •
Abra la bandeja de salida del papel (A).
Open the Paper Output Tray (A). Remove all the protective materials and orange tape from the outside of the machine.
The tape and protective materials may differ in shape and position from what they actually are.•
Remove the Protective Material

E
F
43
B
D
C
D
7
Levante la unidad de escaneado (cubierta) (B) y sujétela con el soporte de la unidad
de escaneado (C).
Cierre la cubierta de documentos (D) y levántela con la unidad de escaneado (cubierta).
Retire la cinta naranja (E) con cuidado.
El material protector (F) se retira junto con la cinta naranja.
Remove the orange tape (E) carefully.Lift the Scanning Unit (Cover) (B) and fix it with the Scanning Unit Support (C).
Close the Document Cover (D) and lift it with the Scanning Unit (Cover). The protective material (F) is removed along with the orange tape.

2
1
3
5
8

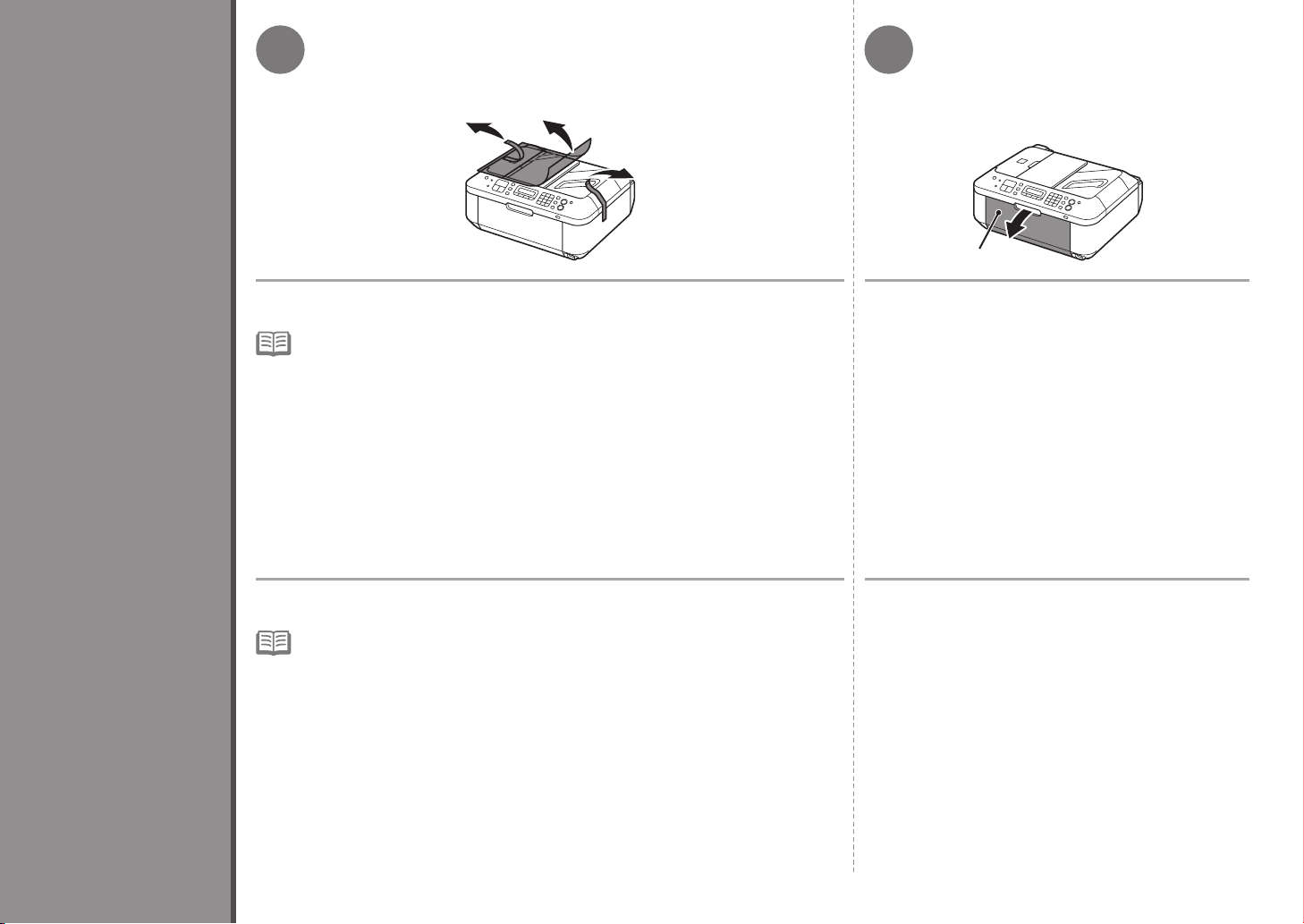

Levante la unidad de escaneado (cubierta) ligeramente (1) y pliegue el soporte de la unidad de escaneado (2) para cerrar después la unidad de escaneado (cubierta) (3)
con cuidado.
Lift the Scanning Unit (Cover) slightly (1) and fold the Scanning Unit Support (2), then gently close the Scanning Unit (Cover) (3).

3
9
Conexión de la línea telefónica
Si no logra enviar faxes tras instalar el equipo, compruebe el tipo de línea telefónica. Para obtener más información, consulte “Comprobación de la conexión
de la línea telefónica” en el manual en pantalla: Guía básica.
•
Si utiliza el equipo como fax y teléfono:
Si utiliza el equipo como fax exclusivamente:
Si no utiliza el equipo como fax:
Vaya a “4 Encendido del equipo” en la página 11.
en la página 10.
en la página 10.
Para obtener información sobre otros métodos, consulte el manual en pantalla: Guía básica.
Para utilizar el equipo como fax, se debe conectar una línea telefónica.
En esta sección se describe el método básico para conectarla.
Aún no encienda el equipo.
Connect the Telephone Line
If you cannot send faxes after installing the machine, check the telephone line type. For details, refer to "Conrming the Telephone Line Connection" in the
on-screen manual: Basic Guide.
•
When using as both a fax and telephone:
When using as a fax only:
When not using as a fax:
Go to "4 Turn the Power On" on page 11.
on page 10.
on page 10.
For other connection methods, refer to the on-screen manual: Basic Guide.
To use the machine as a fax, a telephone line needs to be connected.
This section describes the basic method of telephone line connection.
Do not turn the power on yet.

21
2
1
C
A
B
10

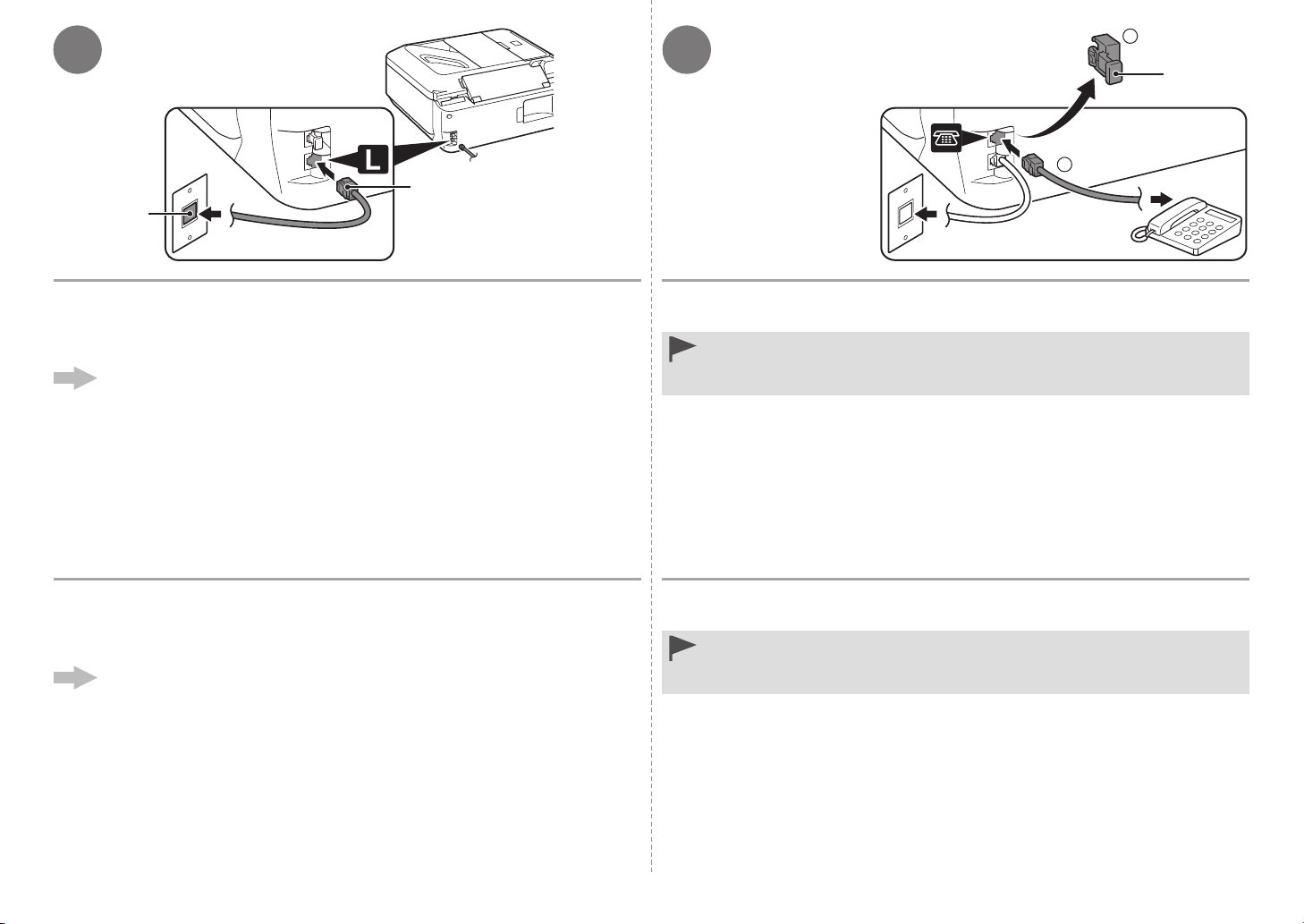

Conecte un extremo del cable de teléfono suministrado (A) al conector inferior con
la etiqueta "L" del equipo y conecte el otro extremo a la clavija de línea telefónica
de la pared (B).
Si utiliza el equipo como fax exclusivamente:
Vaya a “4 Encendido del equipo” en la página 11.
Sólo al conectar
un teléfono:
Retire la tapa (C) (1) y, a continuación, conecte un teléfono mediante el cable de
línea telefónica (2).
No conecte el equipo y el teléfono en paralelo a la misma línea telefónica mediante un
adaptador de distribución. De lo contrario, puede que el equipo no funcione correctamente.
•
Connect one end of supplied telephone line cable (A) to the lower connector labeled
"L" on the machine, and then connect the other end to the telephone jack on the
wall (B).
Remove the Cap (C) (1), then connect a telephone with the telephone line cable (2).
When using as a fax only:
Go to "4 Turn the Power On" on page 11.
Only when connecting
a telephone:
Do not connect the machine and a telephone in parallel to the same telephone line using
a distribution adapter. The machine may not operate properly.
•

4
A
1
11
Encendido del equipo
No instale el equipo donde le pueda caer algún objeto. El objeto podría caer en el equipo
y provocar fallos de funcionamiento.
No coloque ningún objeto encima del equipo. Podría caerse en éste al abrir las cubiertas
y provocar fallos en el funcionamiento.
•
•
Enchufe el cable de alimentación en el conector
situado en la parte izquierda del equipo y a la toma
de corriente.
NO conecte el cable de conguración LAN inalámbrica
(cable USB) en este momento.
Asegúrese de que la cubierta de documentos (A) esté
cerrada.
•
•
Do not install the machine where an object may fall on it. The object may fall inside the
machine, resulting in malfunction.
Do not place any object on top of the machine. It may fall into the machine when opening
covers, resulting in malfunction.
•
•
Turn the Power On
Insert the power cord into the connector on the
left side of the machine and into the wall outlet.
Do NOT connect the Wireless LAN setup cable
(USB cable) at this stage.
Make sure that the Document Cover (A) is closed.
•
•

CD
B
2 3 E 4
12
Pulse el botón ACTIVADO (ON) (B)
para encender el equipo.
Utilice el botón [o ](C) del panel de control para seleccionar
el idioma de la pantalla LCD (pantalla de cristal líquido) (D) y,
a continuación, pulse el botón OK.
Compruebe que aparezca la pantalla anterior y vaya al paso
siguiente.
Si el idioma de la pantalla LCD no es el deseado, pulse el botón
Atrás (Back) (E) en el panel de control para volver a la pantalla
Selección idioma (Language selection).
•
Press the ON button (B) to turn on the
machine.
Use the [or ]button (C) on the Operation Panel to select
the language for the LCD (Liquid Crystal Display) (D), then
press the OK button. If an unintended language is displayed on the LCD, press the
Back button (E) to return to the Language selection screen.
•
Make sure that the above screen is displayed and go to the
next step.

1 2
A B
13
Cuando sea necesario apagar el equipo
Antes de retirar el cable de alimentación, asegúrese de que no esté encendida la luz del botón ACTIVADO (ON).
Si se retira el cable de alimentación mientras la luz del botón ACTIVADO (ON) esté encendida o parpadee, los
cartuchos FINE (FINE Cartridges) se pueden secar y obstruir teniendo como resultado una impresión de mala
calidad.
•
Si se utiliza el equipo como fax
Si se retira el cable de alimentación, se eliminan todos los faxes almacenados en la memoria. Envíe o imprima
los faxes según convenga antes de retirar el cable de alimentación.
•
Asegúrese de seguir el procedimiento que se explica a continuación.
Hasta que el equipo se apague, 25 segundos como máximo,
se puede seguir escuchando el ruido de funcionamiento.
1. Pulse el botón ACTIVADO (ON) (A) para apagar el equipo.
2. Asegúrese de que no esté encendida la luz (B) del botón ACTIVADO (ON).
Las especicaciones del cable de alimentación varían según el país o la región de uso.•
When it is necessary to power off the machine
When removing the power plug, make sure that the lamp of the ON button is not lit before removing the plug.
Removing the power plug while the lamp of the ON button lights up or ashes may cause drying and clogging
of the FINE Cartridges, resulting in poor printing.
•
If your machine is used as fax
Removing the power plug deletes all faxes stored in memory. Send or print faxes as necessary before removing
the power plug.
•
Be sure to follow the procedure below.
Operating noise may continue for up to 25 seconds until
the machine turns off.
1. Press the ON button (A) to turn off the machine.
2. Make sure that the lamp (B) of the ON button is not lit.
The specication of the power cord differs for each country or region.•

51
D
A
E
G
F
E
14
Instalación de los cartuchos FINE (FINE Cartridges)
Levante la unidad de escaneado
(cubierta) (A) y sujétela con el soporte
de la unidad de escaneado (D).
Cierre la cubierta de documentos (E) y levántela
con la unidad de escaneado (cubierta).
No toque los botones ni la pantalla LCD (F) del panel de control (G). Puede producirse un funcionamiento imprevisto.
Al abrir la unidad de escaneado (cubierta), el soporte de cartucho FINE (FINE Cartridge Holder) se desplaza
automáticamente.
Si el soporte de cartucho FINE (FINE Cartridge Holder) no se desplaza, compruebe que el equipo esté encendido.
Si la unidad de escaneado (cubierta) se queda abierta durante más de 10 minutos, el soporte de cartucho FINE
(FINE Cartridge Holder) se desplaza a la derecha. En tal caso, cierre y vuelva a abrir la unidad de escaneado (cubierta).
•
•
•
•
Lift the Scanning Unit (Cover) (A) and
x it with the Scanning Unit Support (D).
Install the FINE Cartridges
Close the Document Cover (E) and lift it with the
Scanning Unit (Cover).
Do not touch the buttons or LCD (F) on the Operation Panel (G). May result in unintended operation.
When opening the Scanning Unit (Cover), the FINE Cartridge Holder moves automatically.
If the FINE Cartridge Holder does not move, make sure that the machine is turned on.
If the Scanning Unit (Cover) is left open for more than 10 minutes, the FINE Cartridge Holder moves to the right.
In this case, close and reopen the Scanning Unit (Cover).
•
•
•
•

I
3 4
H
2
15

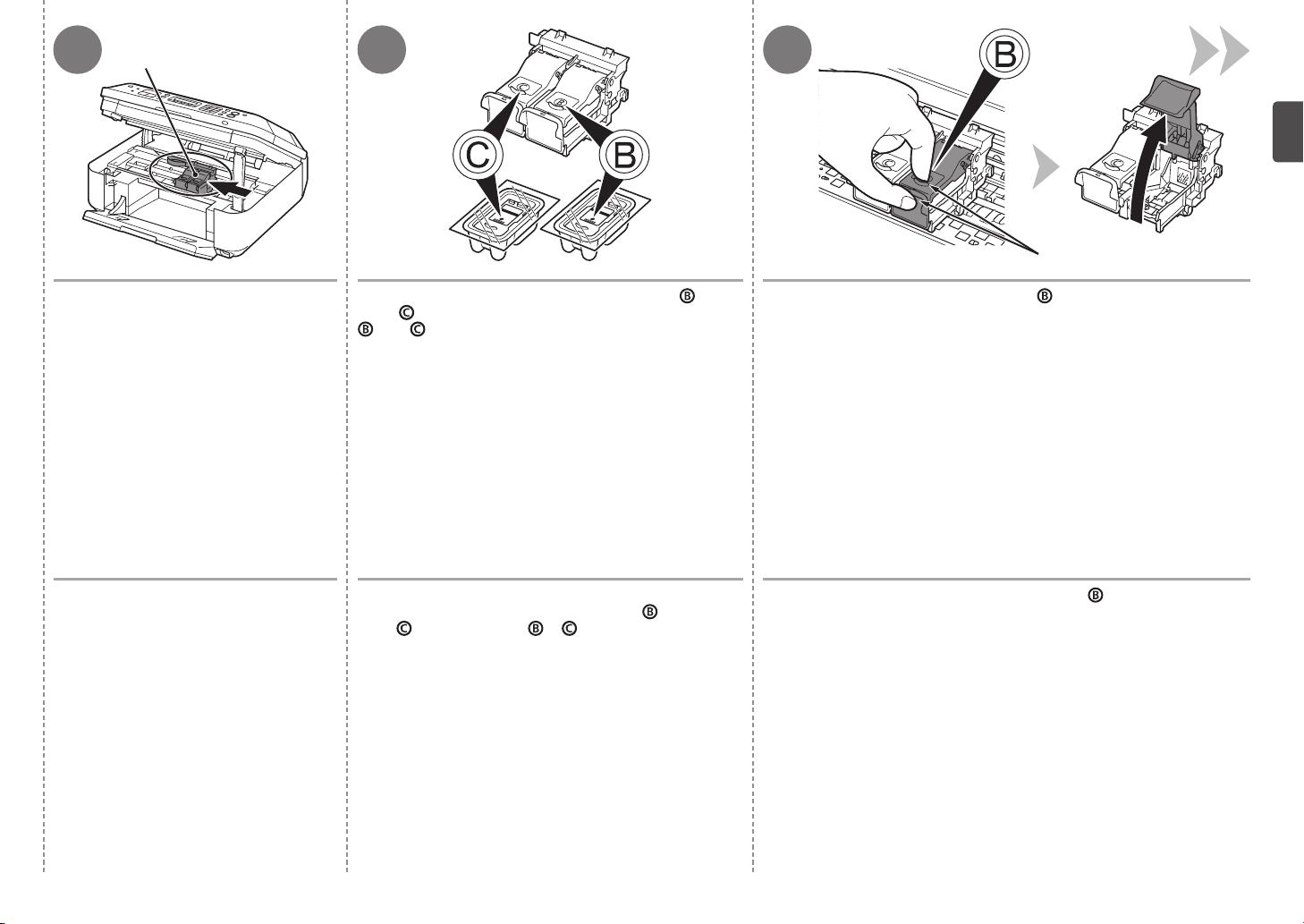

Siga el siguiente procedimiento para insertar los
cartuchos FINE (FINE Cartridges) negro y de
color
en sus ranuras y correspondientes.
Abra la tapa de bloqueo del cartucho de tinta del lado derecho.
Sujete (I) firmemente y levante la tapa.
Asegúrese de que el soporte de
cartucho FINE (FINE Cartridge Holder)
(H) se desplaza hasta la posición de
instalación.
Follow the next procedure to insert the Black and
Color FINE Cartridges into their corresponding slots
and .
Open the Ink Cartridge Locking Cover on the right side.
Pinch (I) firmly and pull up the cover.
Make sure that the FINE Cartridge Holder
(H) moves to the installation position.

K
L
J
65
16
Extraiga el cartucho FINE (FINE Cartridge) negro del paquete. Tire de la cinta naranja protectora (J) en la dirección de la flecha y extráigala cuidadosamente.
Instale los cartuchos FINE (FINE Cartridges) con cuidado. No los deje caer ni les aplique una presión excesiva.
Asegúrese de usar los cartuchos FINE (FINE Cartridges) suministrados.
Tenga cuidado para no mancharse las manos ni manchar el área de trabajo circundante con tinta de la cinta protectora retirada.
No toque los contactos eléctricos (K) ni los inyectores del cabezal de impresión (L) del cartucho FINE (FINE Cartridge). Si los toca, puede que el equipo no imprima correctamente.
•
•
•
•
Remove the Black FINE Cartridge from its package. Pull the orange protective tape (J) in the direction of the arrow and remove it carefully.
Handle the FINE Cartridges carefully. Do not drop or apply excessive pressure to them.
Be sure to use the supplied FINE Cartridges.
Be careful not to stain your hands or surrounding work area with ink on the removed protective tape.
Do not touch the Electrical Contacts (K) or Print Head Nozzles (L) on a FINE Cartridge. The machine may not print properly if you touch them.
•
•
•
•

87
17
Procure que el cartucho FINE (FINE Cartridge) no golpee
los lados del soporte.
Instálelo en un entorno bien iluminado.
Instale el cartucho FINE (FINE Cartridge) negro en la
ranura derecha y el cartucho FINE (FINE Cartridge)
de color en la ranura izquierda.
•
•
•
Coloque el cartucho FINE (FINE Cartridge) negro
en la ranura derecha.
Empuje de la tapa de bloqueo del cartucho de tinta hacia abajo hasta que oiga un clic y quede totalmente cerrada.
Compruebe que la tapa de bloqueo del cartucho de tinta esté derecha y correctamente cerrada, es decir, que no esté inclinada.
Do not knock the FINE Cartridge against the sides
of the holder.
Install in a well-lit environment.
Install the Black FINE Cartridge into the right slot ,
and the Color FINE Cartridge into the left slot .
•
•
•
Place the Black FINE Cartridge into the right slot . Push down of the Ink Cartridge Locking Cover until you hear a click to close it completely.
View the Ink Cartridge Locking Cover straight on and check that it is locked correctly (not at an angle).

9
3
1
2
10 11
18

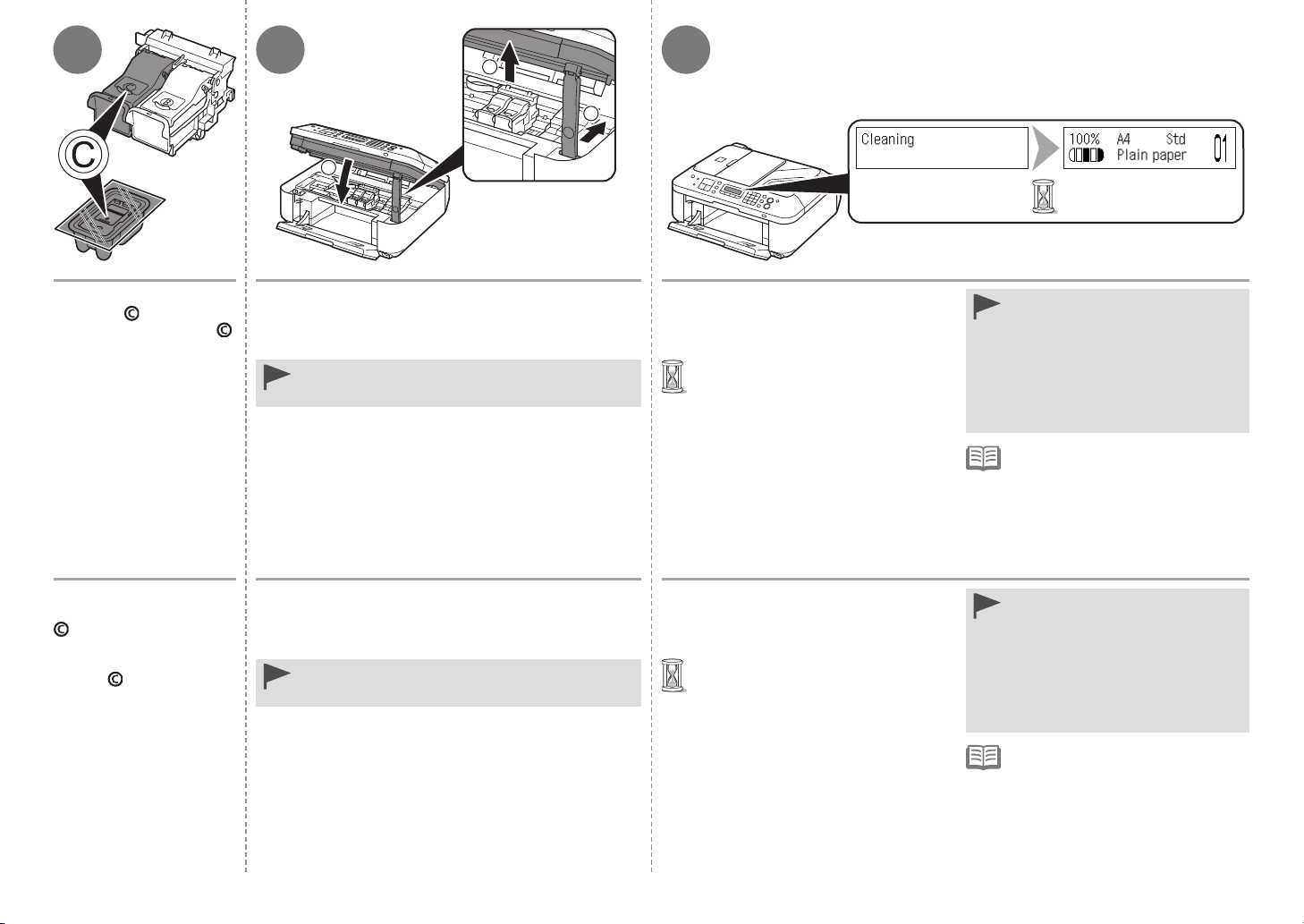

Introduzca el cartucho
FINE (FINE Cartridge)
de color en el
soporte de cartucho
FINE (FINE Cartridge
Holder) izquierdo del
mismo modo que lo hizo
con el cartucho FINE
(FINE Cartridge) negro.
Levante la unidad de escaneado (cubierta)
ligeramente (1) y pliegue el soporte de la unidad
de escaneado (2) para cerrar después la unidad
de escaneado (cubierta) (3) con cuidado.
No toque los botones ni la pantalla LCD del panel de
control. Puede producirse un funcionamiento imprevisto.
•
La pantalla LCD tarda de
1 a 2 minutos
en cambiar.
•
Asegúrese de que la pantalla
LCD
cambie como se muestra en la
ilustración
y vaya al siguiente paso.
Cuando haya instalado los cartuchos
FINE (FINE Cartridges), no los retire si
no es necesario.
Si aparece un mensaje de error en
la pantalla LCD, asegúrese de que
los cartuchos FINE (FINE Cartridges)
estén correctamente instalados.
•
•
Si no se utiliza el equipo durante unos
5 minutos, se desconectará la pantalla
LCD. Para restaurarla, pulse cualquier
botón excepto el botón ACTIVADO (ON).
•
Insert the Color FINE
Cartridge into the left
FINE Cartridge Holder
in the same way as the
Black FINE Cartridge.
Lift the Scanning Unit (Cover) slightly (1) and fold
the Scanning Unit Support (2), then gently close the
Scanning Unit (Cover) (3).
Do not touch the buttons or LCD on the Operation Panel.
May result in unintended operation.
•
Once you have installed the FINE
Cartridges, do not remove them
unnecessarily.
If an error message is displayed on
the LCD, make sure that the FINE
Cartridges are correctly installed.
•
•
It takes about 1 - 2 minutes before
the LCD changes.
•
Make sure that the LCD changes
as shown in the illustration and go
to the next step.
The LCD will turn off if the machine
is not operated for about 5 minutes.
To restore the display, press any
button except the ON button.
•
