INNEHÅLLSFÖRTECKNING
Viktiga säkerhetsåtgärder 3
Allmän information 4
1.0 Installation 4
1.1 Planering 4
1.2 Placering av centralenheten 4
1.3 Installera centralenheten 4
1.4 Inloppsfläns 5
1.5 Installation av HEPA-filter (tillval) 5
1.6 Utblås 6
1.7 Påsadapter 6
1.8 Systemtest/drift 6
2.0 Underhåll 7
2.1 Motor 7
2.2 Dammbehållare och påsadapter 7
2.3 Filterpåse för engångsbruk (tillval) 7
2.4 Underhåll av HEPA-filter 7
3.0 Felsökning 8
3.1 Automatisk avstängning 8
3.2 Partiell förlust av sugeffekt 8
3.3 Total förlust av sugeffekt 8
3.4 Motorn startar inte 8
4.0 Instruktioner för Canvac QCLEAN LCD-skärmar 9
4.1 Strömbrytare 9
4.2 Kommunikationslänk 9
4.3 Skärmsläckare 9
4.4 Varvtalsindikator 9
4.5 Indikator för full dammbehållare 9
4.6 Prestandaindikator 10
4.7 Släckt/blinkande prestandaindikator 10
4.8 Motorfelindikatorer 10
4.9 Felkoder 10
4.10 Inställning av klockan på centralenheten 11
4.11 Navigeringstangenter 11
5.0 Bruksanvisning för Canvac QCLEAN-slanghandtag 11
5.1 Strömbrytare 11
5.2 Varvtalsinställning 11
5.3 Systemindikator 11
5.4 Varvtalsindikator 11
6.0 Serviceinformation 12
6.1 Garantiservice 12
GRATULERAR!
Du har valt att skaffa en Canvac QCLEAN centraldammsugare
– du äger därmed den ultimata rengöringsutrustningen.
Din Canvac QCLEAN centraldammsugare kommer att ändra dina städvanor. Canvac QCLEAN är en användarvänlig och
mångsidig centraldammsugare som arbetar tyst och hygieniskt. Den gör dammsugningen enklare och garanterar en renare
och hälsosammare inomhusmiljö. Innan du använder din Canvac QCLEAN centraldammsugare, läs denna bruksanvisning
för att lära dig hur du ska använda den på bästa sätt. Det kommer att ge dig många års problemfri städning.
1.8 Påsa-
dapter (tillval)
8
QCLEAN_CD_2014_Manual_.indd 2 2014-04-30 16:30

2
3
VIKTIGA SÄKERHETSÅTGÄRDER
Vid användning av en elektrisk apparat måste du alltid tillämpa grundläggande säkerhets-
åtgärder, inklusive de som anges nedan.
LÄS ALLA INSTRUKTIONER INNAN DU ANVÄNDER DAMMSUGAREN.
VARNING!
För att minska risken för brand, elektriska stötar och personskador:
• Dammsugaren är endast avsedd att suga upp torrt material. Använd den inte på våta ytor eller för att suga upp vätskor av
något slag, varmt material eller brandfarliga föremål som skulle kunna orsaka skada på dammsugaren.
• Håll nätkabeln borta från varma ytor.
• Dammsugaren får inte användas som en leksak. Övervaka noga när dammsugaren används av eller i närheten av barn.
• Använd dammsugaren endast för de ändamål som beskrivs i bruksanvisningen. (Användning av tillbehör som inte rekom-
menderas av tillverkaren kan orsaka brand, elektriska stötar, personskador eller skador på systemkomponenter.)
• Anslut till ett jordat uttag.
• Montera centralenheten minst 30cm från golv, tak och närmaste sidovägg för att garantera tillräcklig ventilation för motorn.
• Använd aldrig dammsugaren om nätkabeln eller stickkontaktdonet har skador, om den inte fungerar korrekt eller om den
har tappats eller skadats. Ta den till en auktoriserad återförsäljare för reparation.
• Dra aldrig ur stickkontaktdonet genom att dra i nätkabeln. För att koppla bort dammsugaren från elnätet, dra i stickkontakt-
donet, aldrig i nätkabeln.
• Stoppa inte in några föremål i dammsugarens öppningar. Använd inte dammsugaren om någon öppning är blockerad.
Håll öppningarna fria från damm, ludd, hår och annat som kan minska luftflödet och sugeffekten. Bristande luftflöde gör att
motorn överhettas.
• Dammsugaren ger upphov till en sugeffekt. Håll hår, ansikte, fingrar, alla kroppsdelar och löst sittande kläder borta från
dammsugarens öppningar.
• Använd aldrig dammsugaren utan filterpåse och/eller filter.
• Stäng av alla strömbrytare innan du kopplar loss dammsugaren från elnätet.
• Hantera aldrig stickkontaktdonet, nätkabeln eller centralenheten med våta händer.
• Var extra försiktig vid dammsugning i trappor.
• Placera inte centralenheten i en lokal med hög temperatur eller som är otillgänglig.
• Använd inte förlängningskablar eller eluttag med otillräcklig kapacitet.
• Sug inte upp material som brinner eller ryker, som cigaretter, tändstickor eller het aska.
• Använd inte dammsugaren på våta ytor.
• Sug inte upp gipsdamm eller bakmjöl – det kan orsaka skador på dammsugaren.
• Om nätkabeln är skadad måste den bytas ut mot en specialkabel som finns hos auktoriserade återförsäljare.
• Håll arbetsområdet väl upplyst.
• Koppla ur elektriska apparater innan du dammsuger dem.
• Sug inte upp lättantändliga eller brännbara vätskor som bensin, och använd inte dammsugaren i områden där sådana
vätskor kan förekomma.
SPARA DESSA INSTRUKTIONER!
• Placera inte centralenheten
i en lokal med hög tempera-
tur eller som är otillgänglig.
QCLEAN_CD_2014_Manual_.indd 3 2014-04-30 16:30

4
5
ALLMÄN INFORMATION
Centraldammsugarsystemet är avsett att suga upp torr smuts och torrt damm i hushållsmiljö. Det är inte avsett att suga upp
vätskor. Undvik att suga upp hårda eller vassa föremål med dammsugaren, annars kan slang och plaströr sättas igen eller
skadas. Denna centraldammsugare är endast avsedd för hushållsbruk.
Serviceinformation
Instruktionerna i denna bruksanvisning fungerar som hand-
ledning för rutinmässigt underhåll. För ytterligare informa-
tion, kontakta en auktoriserad återförsäljare.

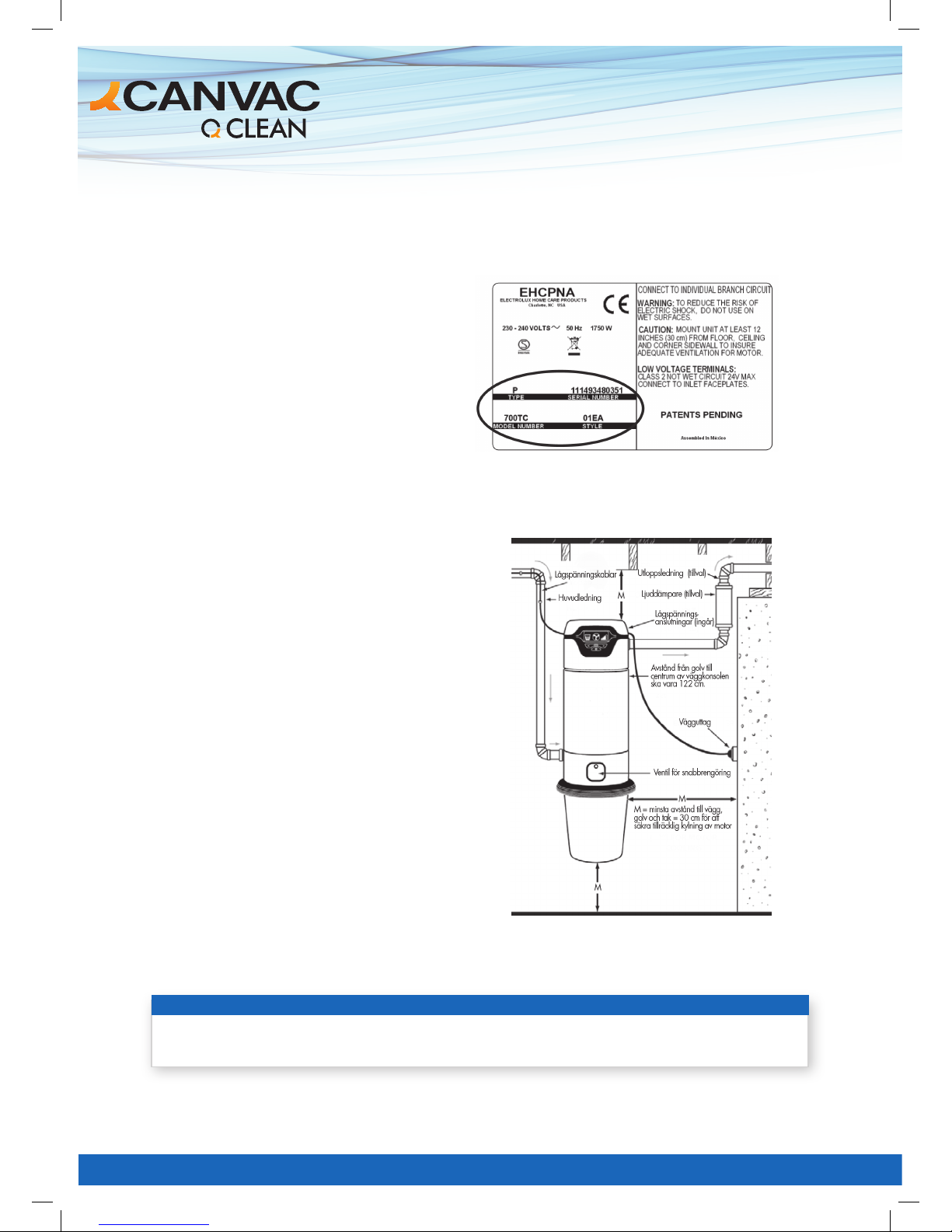

Märkskylt
Utförande, modell och serienummer anges på märkskylten
som sitter på bakre vänstra sidan av enheten. För att få
snabb och fullständig serviceinformation, ange alltid dessa
nummer vid kontakt avseende service (se figur 1).
1.0 INSTALLATION
1.1 Planering
Om ditt hem redan har ett system av plaströr och sugdosor kan du
omgående installera centralenheten. Se Installera centralenheten,
avsnitt 1.3. Kontakta en auktoriserad återförsäljare om du har
några frågor.
1.2 Placering av centralenheten
Centralenheten bör placeras på avstånd från bostadsutrymmen,
men ändå tillgängligt så att du kan ta loss dammbehållaren och in-
spektera dammsugaren. En typisk placering är i ett garage eller ett
biutrymme, där det är enkelt att tömma dammbehållaren. Andra
lämpliga platser är i källare, tvättstuga eller ett ventilerat förråd.
1.3 Installera centralenheten
Dammsugaren monteras på en monteringsbygel som i sin tur är
fastskruvad i väggen. Mitten av monteringsbygeln bör sitta ca
122cm från golvet för att det ska vara enkelt att lossa dammbe-
hållaren. Montera centralenheten minst 30cm från golv, tak och
närmaste sidovägg för att garantera tillräcklig ventilation för mo-
torn. Vid montering på väggar av gips eller skivmaterial, använd
lämpliga skruvar med pluggar. Vid montering på betongvägg,
borra hål i väggen med en betongborr och montera med lämpliga
skruvankare (se figur 2).
Figur 1
Figur 2
VARNING!
• Blockera inte utblåsröret. Bristande luftflöde gör att motorn överhettas.
• Placera inte centralenheten i en lokal med hög temperatur eller som är otillgänglig.
QCLEAN_CD_2014_Manual_.indd 4 2014-04-30 16:30

4
5
Innan centralenheten hängs på väggen, säkerställ att inloppsflänsen är korrekt
riktad (se avsnitt 1.4), att HEPA-filtret (tillval) är korrekt installerat (se avsnitt 1.5)
och att påsadaptern är korrekt installerad (se avsnitt 1.7).

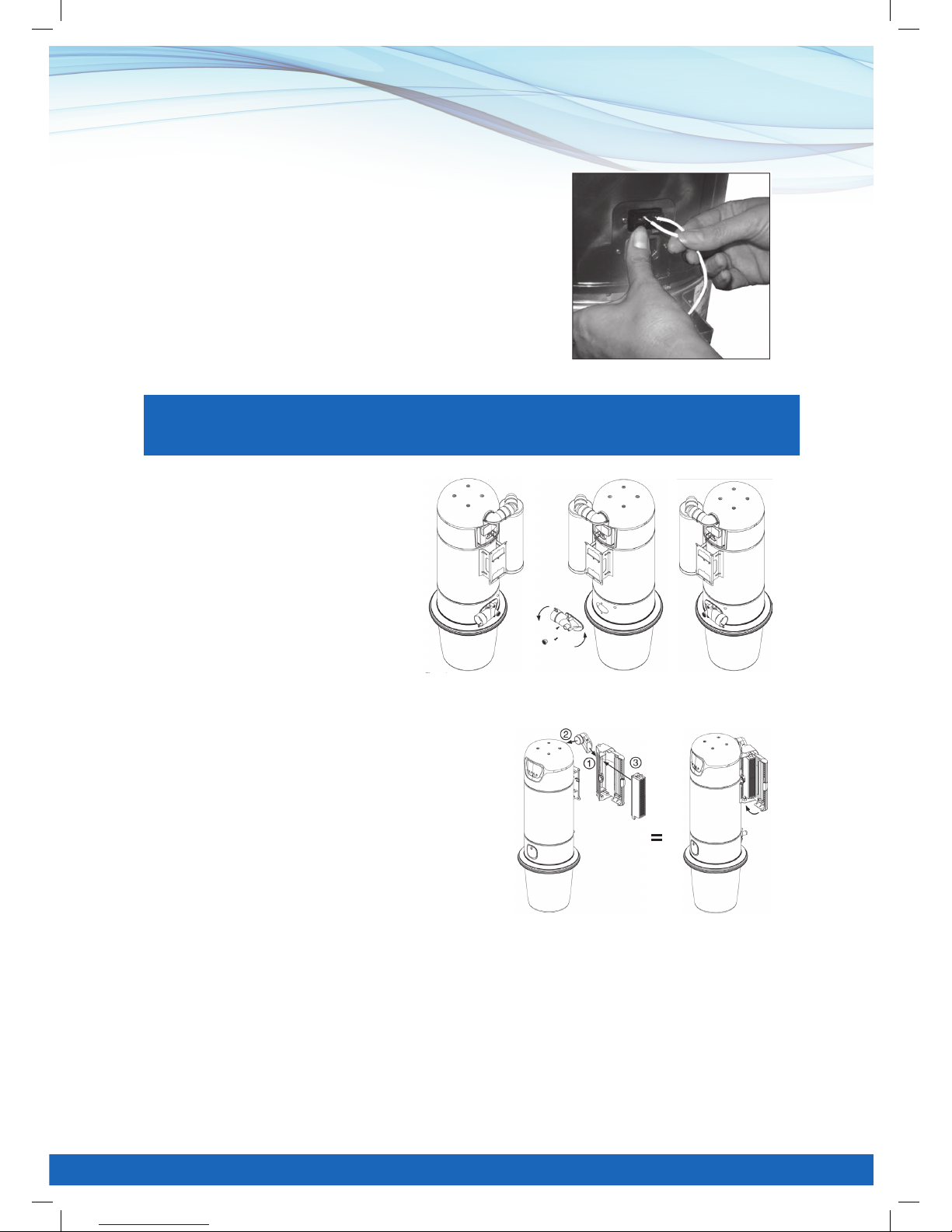

Skala ändarna av lågspänningsledarna från manöverkretsen. Anslut ledarna till
fjäderplintarna på baksidan av centralenheten (se figur 3).
Häng centralenheten på konsolen. Anslut inloppsröret till inloppsflänsen på
centralenheten med det medföljande kopplingsstycket och klämman.
1.4 Inloppsfläns
Centralenheten är konstruerad för inlopp
antingen från vänster eller höger. Om inlopps-
röret kommer från höger sida av centralenheten
måste du vända inloppsflänsen. För att göra
detta, ta bort de två Torx 20-skruvarna som sitter
på inloppsflänsen och vrid inloppsflänsen 180°.
Fixera inloppsflänsen med de två Torx 20-skru-
varna som tidigare togs bort (se figur 4).
Figur 3
Figur 4
OBS!
Limma INTE fast inloppsröret i centralenheten. Det måste kunna lossas från centralenheten för framtida underhåll eller service.
Figur 5A
1.5 Installation av HEPA-filter (tillval)
1. För att korrekt installera HEPA-filtret (tillval), fixera 90°-kröken
vid HEPA-filterenheten med den medföljande Torx 20-skruven.
2. Fixera både 90°-kröken och HEPA-filterenheten på baksidan
av centralenheten med hjälp av den andra medföljande Torx
20-skruven.
3. Sätt i HEPA-filtret med sina två plastflikar på undersidan av fil-
terpatronen i urtaget i HEPA-filterenheten och snäpp det på plats.
Stäng HEPA-filterenhetens lucka försiktigt. Om luckan är svår
att stänga, ta ur filtret och sätt i det på nytt. HEPA-filterenheten
kan endast monteras på den högra sidan av centralenheten och
kommer inte att sitta i vägen för inloppsröret, oavsett dess riktning
(se figur 5A).
QCLEAN_CD_2014_Manual_.indd 5 2014-04-30 16:30
