Casall INDOOR BIKE XTR PRO User manual

INDOOR BIKE XTR PRO
91027

2
＊Consult your physician before starting with any exercise program to receive advice on the optimal training.
＊Warning: incorrect/ excessive training can cause health injuries. Stop using the bike when feeling
uncomfortable.
＊Please follow the advice for correct training as detailed in the training instructions.
＊Ensure that training only starts after correct assembly, adjustment and inspection of the bike.
＊Always start with a warm-up session.
＊Only use original parts as delivered
＊Follow the steps of the assembly instruction carefully.
＊Only use suitable tools for assembly and ask for assistance if necessary
＊Place the bike on an even, non-slippery surface.
＊For all adjustable parts be aware of the maximum position to which they can be adjusted.
＊Tighten all adjustable parts to prevent sudden movement while training.
＊This product is designed for adults. Please ensure that children only use it under the supervision of an adult.
＊Ensure that those present are aware of possible hazards, e.g. movable parts during training.
＊The resistance level can be adjusted to your personal preference.
＊Do not use the bike without shoes or loose shoes.
＊Ensure that sufficient space is available to use the bike.
＊Be aware of non-fixed or moving parts whilst mounting or dismounting the bike.
Safety Instructions
»To protect the floor or carpet from damage, place a mat under the exercise Bike.
»In case of emergency please place both feet at the same time on the side reins.
»Ensure that an area of 2000 x 1000 mmbehind the exercise Bike is free from any obstacles.
»This product is tested up to a maximum body weight of 120 kilograms.
»We take no responsibility for personal injury or damage sustained by or through the use of this exercise Bike.

3
Assembly Drawing

4
Assembly
Step one
Attach the front (16) and rear feet (12) to the frame using the bolts (10), washer (9)
and nuts (8).
Step two
The handlebar post already set up when you received. Attach the handlebar post
inserting into the head tube of the frame. Adjust the height and then securely tighten
the knob (44) in proper position. Adjust the handlebar’s angle then tighten the screw
(52) of fixed plate (58). Inserting the console (57) into the fixed plate(58).
Step three
Insert the seat tower (17) into the frame’s seat tube, adjust the height and then fix in
position with knob. Insert the seat slider (2) into the seat tower and fix using the
knob (19). Attach the saddle (1) into seat slider.
Step four
Attach the pedals (11) into the crank arms(7), each pedal is marked with the L (left) or
R (right) to denote the side of the spinning bike they are on, Note- the right hand crank
is on the same side as the chain guard (24). Be careful to align the threads correctly
to avoid any damage. Alittle grease on the threads should help the pedals to screw in
easily and correctly, tighten using a 15mm spanner; both pedals threads should tighten
towards the front of the spinning bike.
Adjusting the resistance
To adjust the exercising resistance on the complete spinning bike by the brake knob
(35) of brake system, and then simply loosen (-) or tighten (+).
The flywheel should rotate freely without resistance when you loosen (-) the brake
system totally.
More experienced riders may wish to increase the overall resistance by tighten (+) the
brake system totally.

5
Exploded Drawing

6
Part list
No.
Name
Unit
No.
Name
Unit
1 Saddle PC 32 Crank bolt
PC
2
Seat slider
PC
33
Flywheel security nut
PC
3 Stem Cap PC 34 Flywheel security washer
PC
4 Seat tower rubber cap PC 35 Brake system SET
5
Frame
PC
36
Flywheel adjuster bolt
PC
6
Chain
PC
37
Outer chain guard bolt (M5)
PC
7
Crank arm set
SET
38 Outer chain guard bolt (M6) PC
8
Foot tube nut
PC
39
Flywheel
SET
9
Foot tube washer
PC
40 Screw & nut
PC
10 Foot fixing bolt PC 41 Brake pad holder SET
11
Pedal
PR
42 Brake pad
12 Rear foot tube PC 43 Rubber cap for seat post PC
13
Front foot end cap
PR
44 Knob PC
14 Rear foot end cap PR 45 Knob washer PC
15 Rear foot adjuster wheel 46 Alloy bind clip / L PC
16 Front foot tube PC 47 Knob spring PC
17 Seat tower PC 48 Alloy bind clip / R PC
18 Saddle extender rubber cap PC 49 Knob plastic washer PC
19 Seat extender knob PC 50 Knob fixed bolt PC
20 Handle Bar End Plug PC 51 Knob washer PC
21 Handlebar PC 52 Handlebar stem bolt PC
21-1 Handlebargrip PC 53 Elbow pad w/holder, bolt, nut PR
24 Chain Guard (Outer, Inner) SET 54 Screw forspring bracket PC
25 Flywheel axle w/ nut
SET
55 Spring bracket PC
26 Fixed wheel sprocket 56 Flywheel cover w/bolt PR
27
Flywheel bearing 57 Console SET
28 BB axle set SET
58 Fixed plate forconsole PC
29 Bottle cage PC 59 Magnet PC
30 Screw of bottle cage PC 60 Uppercable + Down cable w/sensor PC
30-1 Washer of bottle cage PC 62 Screw forsensorseat PC
31 Handlebar stem end cap PC

7
Instruction Use
1) The model bike has a fixed wheel driven flywheel and should only be used under professional
supervision.
2) Installation – it is important that the bike is correctly assembled and we recommend that suitably
qualified personnel carry out installation and assembly.
3) Handlebar and seat adjustment. It is important that the handlebar and seat are set at the correct
height for your body. Ask your instructor for assistance. Adjusting the handlebar height-Undo the
knob that is located where the stem fits into the frame. Slide the handlebar/stem up or down to the
required height and retighten the knob. Make sure it is securely tightened and that there is no lateral
or vertical movement of the handlebar.
Adjusting the seat height- undo the knob located where the seat tower fits into the frame. Adjust
the seat tower to the required height. Then retighten the knob. Make sure it is tight enough to
prevent the seat from twisting side to side. The seat position can be adjusted forwards and
backwards. Undo the knob located directly below the seat slider. Loosen the knob then slide the seat
to the required position. Then make sure the knob retighten.
4) Pedals and toe straps- your feet should be securely positioned in the toe clips during the exercise.
Put your foot as far forwards as you can into the toe-clip and then pull the strap tight.
5) The bike should operate on a level surface with no lateral movement. There is height adjuster caps
located on either side underneath the rear foot. Turn these caps clockwise or anti-clockwise until the
bike is totally stable on the ground.
6) Emergency brake – Press down brake system (35) for stop.
7) Maintenance – It may be unsafe when loosen bolt on the parts or noise on the flywheel, please
contact your supplier. Like any other mechanical cycling device, the bike should be regularly
maintained.Ask your supplier for a detailed maintenance program.

8
Maintenance Chart
No DESCRIPTION Daily Weekly Monthly Quarterly Annually
1. Wipe machine down X
2.
Spray with WD40 or similar oil on
frame
X
3. Visual check X
4.
Check security of handlebar post
&seat clamp
X
5. Check security of saddle X
6.
Remove handlebar stem and
clean tube
X
7. Remove seat and clean tube X
8.
Check brake pads for wear-
align
X
9. Check brake adjustment X
10.
Check security of all clamps
& fasteners
X
11. Check toe straps for signs of wear X
12. Check crank bolts and re-tighten X
13.
Make sure pedals are screwed
In
X
14.
Wipe the anti-rust oil on the
flywheel
X
15. Check chain tension X
16. Oil chain X
17. Check bottom bracket X
18. Check flywheel bearings X

9

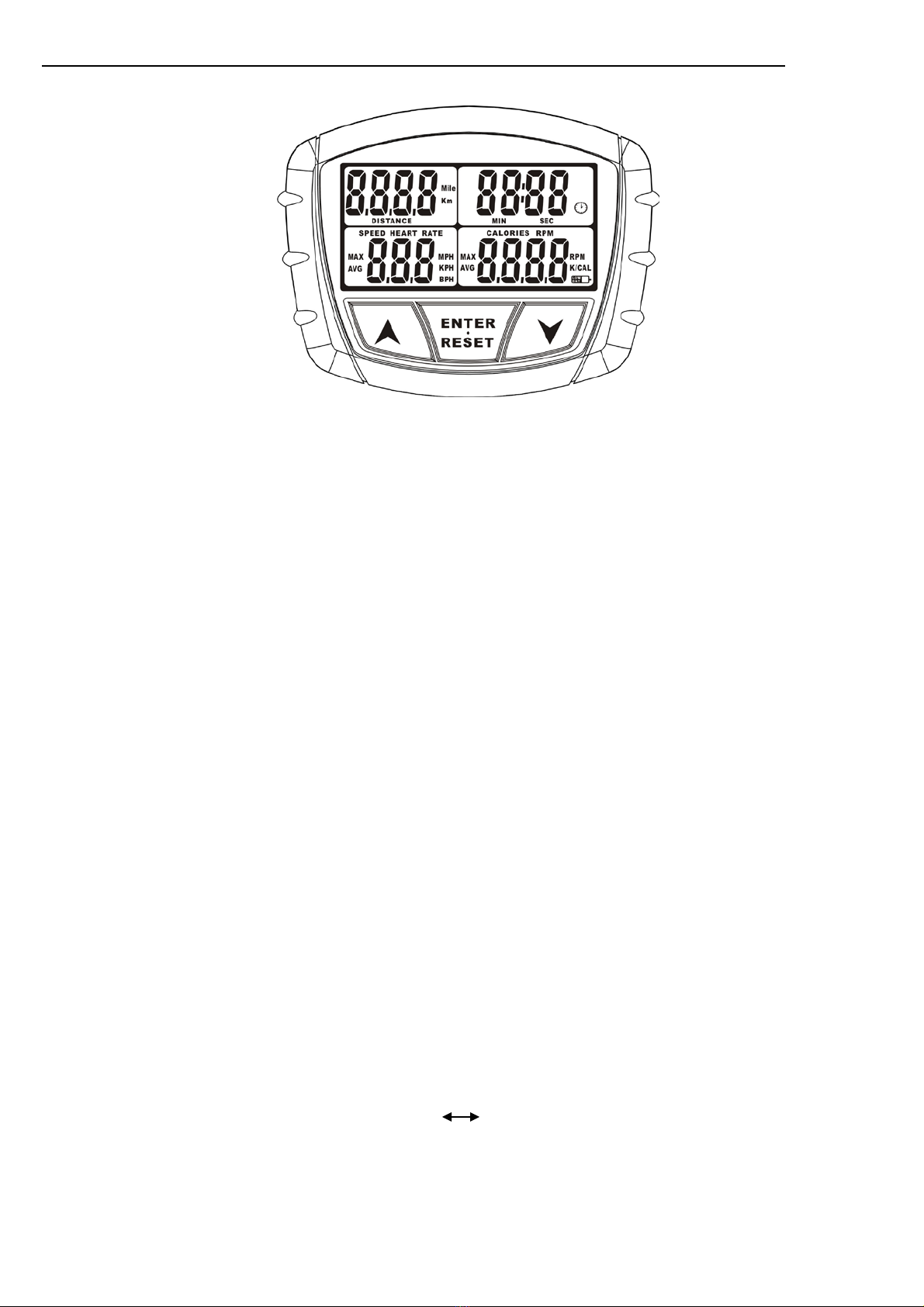

USER’s GUIDE
How to change battery﹕
1. Open battery cover and insert 2AAA or 2 UM-4 batteries.
2. Properly put back battery cover.
3. Under regular condition, warranty of battery is one year.
4. If the LCD shows partial display, please take out batteries, wait for 15 seconds and insert again.
5. Previous exercise data will be removed after take out batteries.
6. Please follow local regulation when through batteries away.
Function Keys﹕
ENTER：
1. Press ENTER key to select the functions for setting exercise values of TIME and
DISTANCE.
2. Press ENTER key to confirm the setting exercise values.
3. Keep pressing ENTER key for 3 seconds to remove all previous exercise data.
UP：
1. Press UP key to switch the functions of speed, average speed, maximum speed,
SPM, average SPM and maximum SPM.
2. Press UP key to add the setting exercise values of TIME and Distance.
DOWN：
1. Press DOWN key to switch CAL RPM
2. Press DOWN key to decrease the setting exercise values of TIME and DISTANCE.

10
Function and Operation
Auto ON/OFF
The monitor automatically starts working once the user starts to do the exercise on the machine.
It will automatically turn off after the machine is not used for 75 seconds, and all exercise value
will be removed.
TIME
1. Press ENTER key to select TIME, and press UP/DOWN keys to set the exercise TIME.。
2. If users do not set TIME, time will be automatically count up 00:00:00~99:59:59
3. Setting value of Count Down is from 5:00~99:59:00. The monitor will beep when count down to 0:00.
SPEED
1. SPEED display range is 0.00 ~ 99.9 kph / mph
2. 3 SPEED display: current speed, average speed and maximum speed.
RPM
1. RPM display range is 15 ~ 999.
2. 3 RPM display: current RPM, average RPM and maximum RPM.
DISTANCE
1. Press ENTER key to select DISTANCE (TIME value is 0), and press UP/DOWN keys to set the exercise
value.
2. If users do not set DISTANCE, distance will be automatically count up 0.0~999.9 km/mile
3. Setting value of Count Down is from 1.0~999.0 km/mile. The monitor will beep when count down to
0:00.
CALORIE
1. CALORIE displays K/CAL on the LCD.
2. Calorie will be automatically count up 0.0~9999
Attention︰
Working Temperature︰0℃~ 50℃
Storage Temperature.︰－10 ℃~ 60℃

11

12
INDOOR BIKE

XTR PRO -KUNTOPYÖRÄ
91027

2
＊Neuvottele lääkärisi kanssa ennen harjoitusohjelman aloittamista saadaksesi harjoittelusta parhaan
mahdollisen hyödyn.
＊Varoitus: vääränlainen/ylenpalttinen harjoittelu saattaa aiheuttaa terveyshaittoja. Lopeta kuntopyörän käyttö,
jos tunnet olosi epämukavaksi.
＊Noudata oikeanlaista harjoittelua koskevia ohjeita mahdollisimman tarkasti.
＊Varmista ennen harjoittelua, että olet asentanut, säätänyt ja tarkastanut laitteen ohjeiden mukaan.
＊Lämmittele aina ennen harjoittelun aloittamista.
＊Käytä vain laitteen mukana toimitettavia osia
＊Noudata asennusohjeita tarkasti.
＊Käytä vain sopivia asennustyökaluja ja pyydä tarvittaessa apua
＊Aseta kuntopyörä tasaiselle ja liukumattomalle alustalle.
＊Tarkasta kaikkien säädettävien osien suurin mahdollinen säätöasento.
＊Kiristä kaikkia säädettäviä osia estääksesi laitetta liikkumasta harjoittelun aikana.
＊Tämä tuote on suunniteltu aikuisten käyttöön. Varmista, että lapset käyttävät sitä vain aikuisen valvonnassa.
＊Varmista, että kaikki laitteen lähellä olevat henkilöt tietävät mahdollisesta vaaroista, esim. liikkuvien osien
aiheuttamasta vaarasta harjoittelun aikana.
＊Vastusta voidaan säätää yksilöllisten tarpeiden mukaan.
＊Älä koskaan käytä pyörää ilman jalkineita ja varmista, että jalkineet on tiukasti solmittu.
＊Varmista, että kuntopyörällä on tarpeeksi tilaa.
＊Kiinnitä huomiota löysiin tai liikkuviin osiin asentaessasi kuntopyörää tai purkaessasi sitä osiin.
Turvallisuusohjeet
»Aseta matto kuntopyörän alle lattian tai kokolattiamaton suojaamiseksi.
»Aseta hätätilanteessa molemmat jalat yhtäaikaa ohjasten sivuille.
»Varmista, että kuntopyörän takana on vähintään 2000 x 1000 mm tyhjää tilaa.
»Tämä tuote on testattu sopivan enintään 120 kiloa painavan käyttäjän käyttöön.
»Emme vastaa henkilövammoista tai vahingoista, jotka johtuvat tämän kuntopyörän käytöstä.

3
Kokoonpanopiirustus

4
Asennus
Vaihe 1
Kiinnitä etutukijalka (16) ja takatukijalka (12) runkoon pulteilla (10), aluslevyllä (9) ja
muttereilla (8).
Vaihe 2
Ohjaustangon tolppa on valmiiksi koottu. Asenna ohjaustangon tolppa työntämällä
se rungon putkeen. Säädä korkeus ja kiristä sitten nuppi (44) oikeaan asentoon.
Säädä ohjaustangon kulmaa ja kiristä kiinnityslevyn (58) ruuvi (52). Kiinnitä
ohjaustaulu (57) kiinnityslevyyn (58).
Vaihe 3
Työnnä satulatolppa (17) rungon satulaputkeen. Säädä korkeus ja kiinnitä tolpan
asento nupilla. Työnnä satulan liukukappale (2) satulatolppaan ja kiinnitä nupilla
(19). Kiinnitä satula (1) satulan liukukappaleeseen.
Vaihe 4
Kiinnitä polkimet (11) kammen varsiin (7). Polkimissa on merkintä L (vasen) tai R
(oikea), joka ilmaisee, kummalle puolelle pyörää ne kuuluvat. Huomautus:
oikeanpuoleinen kampi on samalla puolella kuin ketjusuojus (24). Kohdista kierteet
huolellisesti oikein vaurioiden välttämiseksi. Kierteisiin levitetty ohut kerros rasvaa
helpottaa polkimien kiertämistä oikein paikalleen. Kiristä 15 mm:n kiintoavaimella.
Molempien polkimien kierteiden kiristyssuunta on pyörän etuosaa kohti.
Vastuksen säätö
Säädä spinning-pyörän harjoitusvastusta jarrujärjestelmän jarrunupilla (35)
löysäämällä suuntaan (-) ja kiristämällä suuntaan (+).
Vapaarattaan on pyörittävä vapaasti ilman vastusta, kun jarrujärjestelmä on löysätty
kokonaan suuntaan (-).
Kokeneemmat pyöräilijät voivat halutessaan käyttää suurinta mahdollista
kokonaisvastusta kiristämällä jarrujärjestelmän kokonaan suuntaan (+).

5
Räjäytyskuva

6
Osaluettelo
Nro
Nimi
Yksi
Nro
Nimi
Yksik
1 Satula
KPL
32 Kammen pultti
KPL
2
Satulan liukukappale
KPL
33
Vapaarattaan varmistusmutteri
KPL
3 Putken tulppa
KPL
34 Vapaarattaan varmistusaluslevy
KPL
4 Satulatolpan kumitulppa
KPL
35 Jarrujärjestelmä
SARJ
5
Runko
KPL
36
Vapaarattaan säätöpultti
KPL
6
Ketju
KPL
37
Ulomman ketjusuojuksen pultti (M
KPL
7
Kammen varsisarja
SARJ
38 Ulomman ketjusuojuksen pultti (M KPL
8
Tukijalan putken mutteri
KPL
39
Vapaaratas
SARJ
9
Tukijalan putken aluslevy
KPL
40 Ruuvi ja mutteri
KPL
10 Tukijalan kiinnityspultti
KPL
41 Jarrupalan pidike
SARJ
11
Poljin
PARI
42 Jarrupala
12 Takatukijalan putki
KPL
43 Satulatolpan kumitulppa KPL
13
Etutukijalan tulppa
PARI
44 Nuppi KPL
14 Takatukijalan tulppa
PARI
45 Nupin aluslevy KPL
15 Takatukijalan säätöpyörä 46 Vasen pidike KPL
16 Etutukijalan putki
KPL
47 Nupin jousi KPL
17 Satulatolppa
KPL
48 Oikea pidike KPL
18
Satulan etäisyyden säädön
kumitulppa
KPL
49 Nupin muovialuslevy KPL
19 Satulan etäisyyden säädön nuppi
KPL
50 Nupin kiinnityspultti KPL
20 Ohjaustangon tulppa
KPL
51 Nupin aluslevy KPL
21 Ohjaustanko
KPL
52 Ohjaustangon putken pultti KPL
21-1 Ohjaustangon kahva
KPL
53 Kyynärsuojus ja pidike, pultti, mut
PARI
24 Ketjusuojus (ulko-, sisä-)
SARJ
54 Jousikannattimen ruuvi KPL
25 Vapaarattaan akseli ja mutteri
SARJ
55 Jousikannatin KPL
26 Kiinteän rattaan hammaspyörä 56 Vapaarattaan suojus ja pultti
PARI
27
Vapaarattaan laakeri 57 Ohjaustaulu
SARJ
28 Keskiölaakerin akselisarja
SARJ
58 Ohjaustaulun kiinnityslevy KPL
29 Pulloteline
KPL
59 Magneetti KPL
30 Pullotelineen ruuvi
KPL
60 Yläkaapeli + Alakaapeli ja anturi KPL
30-1 Pullotelineen aluslevy
KPL
62 Anturialustan ruuvi KPL
31 Ohjaustangon putken tulppa
KPL

7
Käyttöohjeet
1) Mallipyörässä on kiinteän rattaan käyttämä vapaaratas, ja sitä saa käyttää vain ammattilaisen
valvonnassa.
2) Asennus: On tärkeää, että pyörä on koottu oikein. Suosittelemme, että pyörän asennus ja kokoonpano
annetaan pätevän henkilön tehtäväksi.
3) Ohjaustangon ja satulan säätö. On tärkeää, että ohjaustanko ja satula on asetettu kehon mittojen
mukaan oikealle korkeudelle. Kysy neuvoa ohjaajalta. Ohjaustangon korkeuden säätö: Avaa nuppi,
joka on putken ja rungon yhtymäkohdassa. Liu'uta ohjaustankoa/putkea ylös tai alas, kunnes
korkeus on oikea. Kiristä nuppi uudelleen. Varmista, että nuppi on tiukassa ja että ohjaustanko ei
liiku pysty- eikä vaakasuunnassa.
Satulan korkeuden säätö: Avaa nuppi, joka on satulatolpan ja rungon yhtymäkohdassa. Säädä
satulatolppa sopivan korkuiseksi. Kiristä nuppi uudelleen. Varmista, että nuppi on niin tiukassa,
että satula ei kierry puolelta toiselle. Satulan etäisyyttä voidaan säätää eteenpäin ja taaksepäin. Avaa
nuppi, joka on suoraan satulansäädön alapuolella. Löysää nuppia ja liu'uta satula sitten haluttuun
asentoon. Kiristä nuppi uudelleen.
4) Polkimet ja varvashihnat: Jalkojen on oltava tukevasti pidikkeissä harjoittelun aikana. Aseta jalka
pidikkeeseen mahdollisimman pitkälle ja vedä hihna tiukalle.
5) Pyörää on käytettävä tasaisella alustalla, eikä siinä saa olla sivuttaisliikettä. Takatukijalan alla
molemmilla puolilla on korkeudensäätimet. Käännä näitä säätimiä myötä- tai vastapäivään, kunnes
pyörä on täysin vakaa.
6) Hätäjarru – Pysäytä painamalla jarrujärjestelmää (35).
7) Huolto: Pyörä voi olla vaarallinen, jos pultit ovat löysällä tai vapaarattaasta kuuluu ääntä. Ota
yhteys pyörän toimittajaan. Laitetta on huollettava säännöllisesti, kuten kaikkia muitakin
mekaanisesti toimivia pyöriä. Pyydä pyörän toimittajalta yksityiskohtainen huolto-ohjelma.

8
Huoltotaulukko
Nro KUVAUS
Päivittäi
n
Viikoittai
n
Kuukausit
tain
Neljännesv
uosittain
Vuosittain
1. Pyyhi laite puhtaaksi X
2.
Suihkuta runkoon WD40-suihketta
tai vastaavaa öljyä
X
3. Silmämääräinen tarkistus X
4.
Tarkista, että ohjaustangon tolppa ja
satulakiinnike ovat tiukasti paikallaan
X
5. Tarkista, että satula on tiukasti kiinni X
6.
Irrota ohjaustangon putki ja
puhdista
X
7. Irrota satula ja puhdista putki X
8.
Tarkista jarrupalojen kuluneisuus ja
tasaa
X
9. Tarkista jarrun säätö X
10.
Tarkista, että kaikki pidikkeet ja
kiinnikkeet ovat tiukasti kiinni
.
X
11.
Tarkista varvashihnat kulumisen
varalta
X
12.
Tarkista kammen pultit ja kiristä
uudelleen
X
13.
Varmista, että polkimet on kierretty
kiinni
X
14.
Levitä vapaarattaaseen
ruosteenestoöljyä
X
15. Tarkista ketjun kireys X
16. Öljyä ketju X
17. Tarkista keskiölaakeri X
18. Tarkista vapaarattaan laakerit X
