Cavecool CC145SB-SE User manual

Vinkøleskab
Betjeningsvejledning
CC145SB-SE
、
Tak for dit køb af dette CaveCool vinkøleskab. Dette produkt er til
køling af vin.
www.cavecool.com

Indhold
Sikkerhed og advarsler ………………………………………………..…………………………….1-2
Installation ………………………………..…………………………………………………………………3
Beskrivelse af apparatet ………………………………..…………………………………………..4-5
Betjening………………………………..…………………………………………………… …………….6-8
Problemløsning………………………………..…………………………………………………………..9
Vedligehold og rengøring………………………………..……………………………………………10
Tekniske specifikationer………………………………..……………………………………………….. 11

Sikkerhed og advarsler
Din sikkerhed er yderst vigtig for vores firma. Venligst læs denne vejledning
inden du tager apparatet i brug. Skulle du være tvivl om nogle informationer i
denne vejledning, venligst kontakt os.
●Dette apparat bør ikke betjenes af børn.
Børn må ikke lege med apparatet, da
det kan være forbundet med fare.
●Dette apparat er beregnet til brug i
private hjem og ikke til professionel
eller industrielt brug.
●Hold ventilationsåbninger frie på
apparatet og udluftning fri ved
indbygning.
●Af sikkerhedsmæssige årsager og for at
sikre vinkøleskabets optimale funktion
skal alle vinkøleskabe have
jordforbindelse og stå i perfekt vater på
alle ledder og kanter.
●Brug ikke mekaniske apparater eller
andre redskaber for at gøre afrimning
og optøning hurtigere.
●Ødelæg ikke kølerør og lignende.
●Benyt ikke elektriske apparater inden i
skabet.
●Apparatet må kun tilsluttes strøm i.h.t. til
rating label på siden eller bagsiden af
apparatet.
●Tilslut apparatet til 220-240 V / 50 Hz
vekselstrøm via en korrekt installeret
stikkontakt med jordforbindelse.
Stikkontakten skal være sikret med en
10 -13 A sikring. Vinkøleskabet leveres
med en såkaldt Schuko stikprop som er
standarden i de fleste lande i Europa.
Dette er en 2-benet stikprop med
sidejord.
Mange danske hjem har en stikkontakt
med dansk jord (3 ben). I de tilfælde
skal du tilkøbe en adapter hos din
forhandler, som nemt klikkes på.
Alternativt skal du eller en autoriseret
elinstallatør skifte stikproppen til den
danske 3-benede stikprop som du
ligeledes kan købe hos din forhandler.
●Stikket bør være nemt tilgængeligt i
tilfælde nødstop.
●Opbevar ikke benzin, brandbare væsker,
og lignende indeni eller i nærheden af
apparatet.
Børnesikkerhed
●Tillad ikke børn at lege inden i skabet,
da de kan blive spærret inde.
●Tillad ikke børn at lege med eller hænge
på døren, da skabet kan vælte.
●Tillad ikke børn at røre ved kompressor
eller andre ting under skabet pga. fare.
Forbud
Advarsel
Bemærk
Bemærk
Advarsel
DK-1

Vinkøleskabet tåler ikke vand
●Sprøjt eller hæld ikke vand i skabet, da
det kan kortslutte og det skaber risiko
for elektrisk chok.
Pas på fryseskader
●Rør ikke ved de indvendige flader med
våde hænder, da det kan give
fryseskader.
Ẵbn ikke døren i længere tid
●Hvis døren er åben i lang tid vil det
påvirke skabets køleevne.
Modificer ikke skabet
●Lav ikke konstruktionsændringer på
skabet, da det kan ødelægge apparatet.
Sluk for strømmen og træk
stikket ud hvis:
●Sluk for strømmen og træk stikket ud før
rengøring og vedligehold.
●Træk stikket ud i tilfælde af strømsvigt i
huset eller området.
Bortskaffelse af apparatet
●Skal afleveres på den nærmeste
genbrugsplads
●Før du smider apparatet ud bør døren
afmonteres, så børn ikke leger med
apparatet.
Lav ikke skader på ledningen
●Træk ikke stikket ud ved at hive i
ledningen, men kun ved at trække
stikket ud.
●Stil ikke apparatet oven på ledningen.
●Rul ledningen sammen når skabet
flyttes for at undgå skader.
Hvis ledninger er skadet
●Brug ikke ledningen hvis den er skadet,
få en ny monteret af autoriseret montør.
FORBUD
DK-2

Installation
Position
Ved flytning af apparatet bør det ikke vippes over 45°.
Apparatet skal placeres på et fladt, fast og tørt gulv eller lignende ikke-
brændbart underlag. Brug ikke indpakningens flamingo.VÆR OPMÆRKSOM
PÅ, AT DU IKKE BØR INDBYGGE ET VINKØLESKAB PÅ GULV MED
GULVVARME, DA DETTE KAN PÅVIRKE VINKØLESKABETS
FUNKTIONALITET.
Placer ikke apparatet i et fugtigt rum.
Placer ikke apparatet i et rum,der ikke er frostfrit.
Placer ikke apparatet udendørs.
Dette vinkøleskab er designet til indbygning eller som
fritstående
Vinflasker kan opbevares i skabet, så snart du kan mærke køling i skabet, efter ca. 1
time.
DK-3

Beskrivelse af apparatet
Tilbehør og navne
2. Kontrolpanel
Installation af dørhåndtag og vending af døren
Håndtaget følger med i en separat pakke med
skruer og ligger i skabet.
①Ved at trække et lille stykke af gummilisten
fri, kan man se 2 små skruehuller i
dørrammen ② Sæ t skruerne i hullerne indefra
og monter håndtaget på ydersiden af døren ③
Stram skruerne med en skruetrækker ④Sæt
gummilisten på plads igen.
1. Monter håndtaget på dørrammen.
Note: Hylder, dørramme, håndtag og andre dele kan være forskellige på forskellige
modeller. Alle foto og tegninger i denne manual er kun for reference.
1. Skabet
7. Nederste
hængsel
8. Dør
6. Justerbare
fødder
4. Dæksel
9. Håndtag
10. Gummi liste
11. Øverste hængsel
3. Hylde
5.Ventilator
DK-4

2. Vending af døren
3. Vinkøleskabet er leveret med åbning fra venstre til højre. For at vende
åbningsretningen:
Ẵben døren 90 grader og hold den stille.
Løsn de 2 skruer ①på de nederste højre hængsel ②[Figur 1].
Frigør døren ⑤ forsigtigt mens døren holdes [følg retni ngen på figur 2] så du kan
frigør det nederste hængsel ② og fortsæt med at trække døren⑤ langsomt nedad
indtil du kommer af det øverste hængsel ④ , og fjern det nederste hængsel ③ fra
dørhullet [Figur 2].
Afmontere øverste højre hængsel ④og nederste hængsel②fra kabinettet ⑥og
gem hængslerne til hvis du i fremtiden skal vende døren igen.[Figur 3]
Montere nederste venstre hængsel på kabinettet ⑧. Hængsel ⑦og ⑧ligger I en
plastikpose som medfølger skabet.[Figure 4]
Drej døren ⑤ 180 grader og sæt den forsigtigt på det nederste hængsel ③ hvor
tappen på hængslet skal ind i dørhullet. Sæt det øverste venstre hængsel på
døren og fastgør til kabinettet ⑦Samtidigt med at du holder døren stabil og
strammer skruerne. Vending af døren er nu foretaget.
DK-5

Betjening
Start operation
1. Rengøring af skabet
Før strømmen tilsluttes bør apparatet rengøres.（For detaljer, se “Vedligehold og
Rengøring”）
2. Placering
Før skabet tilsluttes strøm, bør det stå i mindst 30 minutter.
3. Tilslut og Tænd
Kontrolpanel
Alle knapper virker ikke hvis skabe er i “Låst mode”. Husk at låse op først.
1. Hold knappen inde i 3 sekunder, for at tænde.
2. Hold knappen inde i 3 sekunder for at slukke.
Tryk på knappen, for at tænde eller slukke Led lyset inde i skabet.
OP
Tryk på knappen en gang, LED Display blinker og viser den faktiske temperatur.
Fortsæt med at trykke for at justerer den ønskede temperatur, et tryk øger
temperaturen med 1℃. Efter 5 sekunder uden tryk på knappen holder displayet op
med at blinke og den ny temperatur er sat. LED displayet viser nu den faktiske
temperatur I skabet.
NED
Tryk på knappen en gang, LED Display blinker og viser den faktiske temperatur.
Fortsæt med at trykke for at justere den ønskede temperatur, et tryk sænker
temperaturen med 1℃. Efter 5 sekunder uden tryk på knappen holder displayet op
med at blinke og den ny temperatur er sat. LED displayet viser nu den faktiske
temperatur i skabet.
Opstart
Tænd /Sluk
Lys
Apparatet vil starte nedkøling som tager ca. 1 time inden det kan mærkes.
DK-6

Børnelås（Kombinationsknapper）
1 、Lås: Tryk begge knapper samtidigt i 3 sekunder for at låse.
2 、Lås op: Tryk begge knapper samtidigt i 3 sekunder for at låse op.
Fahrenheit/Celsius display Skift
Skift temperaturvisning i displayet mellem Fahrenheit og Celsius ved at trykke på
begge knapper.
Bemærk
1. Produktet er indstillet t il 12℃fra fabrikken. Den korrekte temperatur t il den
enkelte vin skal indstilles af brugeren.
2. Temperaturen kan justeres fra 5til 20℃.
3. Alarm lyd: Hvis systemet svigter vil en alarm lyde. Tryk på en vilkårlig knap på
kontrolpanelet for at annullere lyden.
4. Temperatur sensor svigt:
Hvis en temperatur sensor svigter, vil displayet vise E1 for midlertidig fejl; E2
for kortslutning.
DK-7

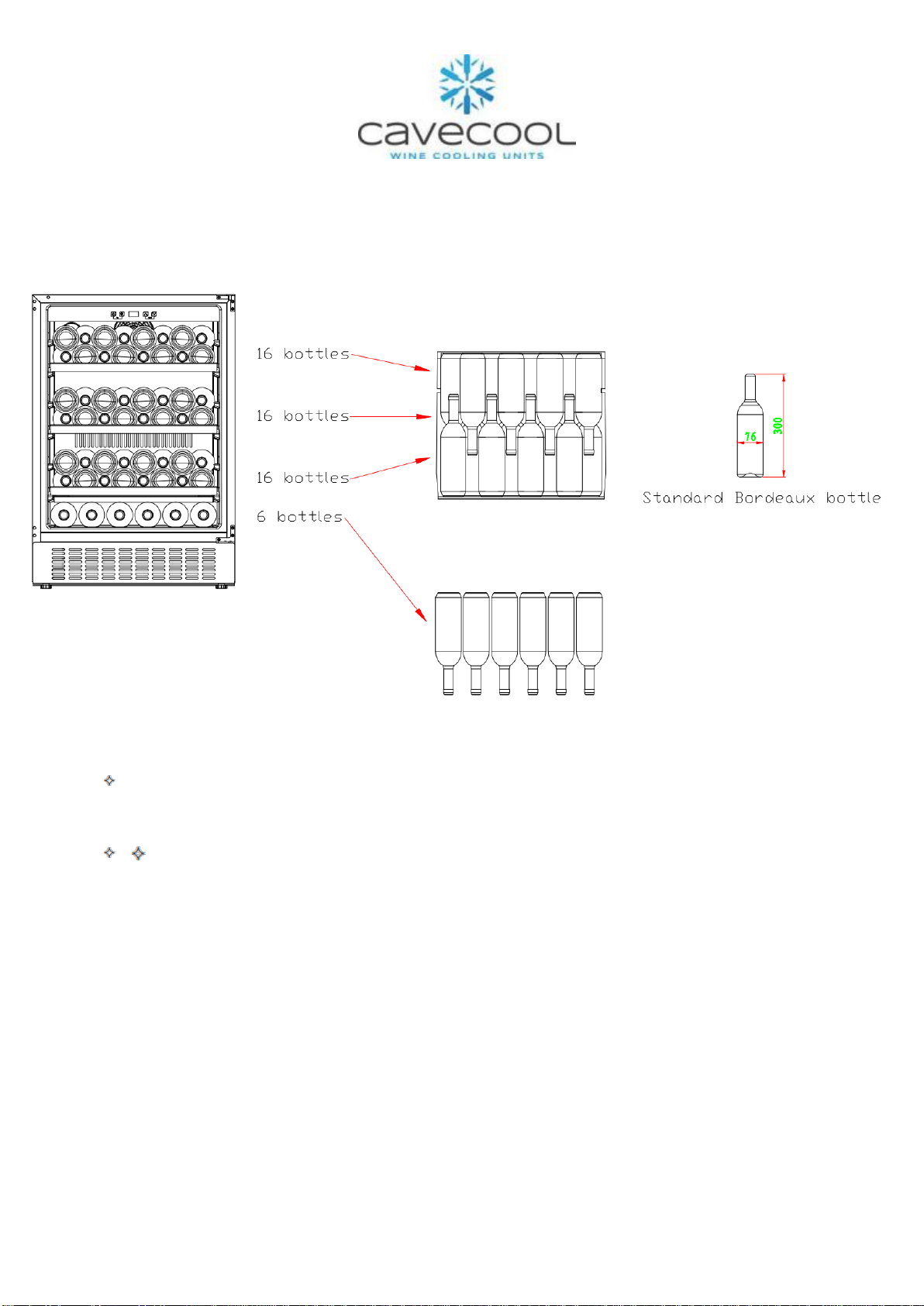

Opbevaring af vin
Dette vinkøleskab har individuelle hylder til opbevaring af din vin, stille og roligt
uden at flasken skal flyttes hele tiden.
3 træhylder kan opbevare: 54 bottles. flasker. (standard Bordeaux 750ml)
DK-8

Opbevaringskapacitet kan variere i.h.t. flaskernes placering og størrelser.
Hver hylde er designet to 1 eller 2 lag af flasker. Mere end 2 lag af
flasker per hylder kan ikke anbefales.
Hver hylde kan trækkes delvis ud for nemmere adgang.
Undgå at blokerer ventilatoren med genstande, da det vil skade køle evnen.
Ẵbn døren helt op inden hylderne trækkes ud.
Skemaet nedenfor viser de anbefalede temperaturer for vinopbevaring.
Rødvin
15-18℃
Hvidvin
9-14℃
Rosévin
10-11℃
Champagne og mousserende
5- 8℃
DK-9

Problemløsning
Apparatet larmer meget
Juster de forreste fødder, for at holde apparatet
i vatter/lige
Undgå at apparatet rører ved væggen bag.
Væske lyd indefra
skabet
Dette er normal medens apparatet kører
Apparatet kan ikke starte
Forvis dem om at stikket er sat i og strømmen
tændt
Kompressoren vil auto starte efter 5 minutter
efter strømsvigt
Kompressoren kører
hele tiden
Hvis der ikke producers kulde skal der ringes
efter service
Dør gummiliste
slutter ikke tæt
Efter lang tids brug kan gummilisten blive stiv
og ude af facon.
1. Opvarm gummilisten med varm luft blæser
eller et varmt håndklæde.
Apparatet køler ikke
effektivt
Juster temperature på displayet
Hold apparatet væk fra sollys og varmekilder.
Ẵbn ikke døren konstant.
Ubehagelig lugt inde
I skabet
En smule plastik lugt i nye apparater er
normalt og vil forsvinde efter et stykke tid.
Rengør apparatet og udluft det I et stykke tid
Kondensvand på
glas døren
Ẵbn ikke døren konstant, lad den være lukket i
længere tid. Sæt ikke temperature for lavt
Høj temperatur og luftfugtighed i
omgivelserne skaber også kondens i skabet
Lyset virker ikke?
Forvis dem om stikket er sat i og strømmen
tændt.
Ring efter service hvis lyset er itu
DK-10

Vedligehold og rengøring
Rengøring
Strømsvigt
Ude af brug ilængere tid
Hvis apparatet slukkes eller der er strømsvigt, vent venligst 5 minutter inden
genstart.
Flytning af apparatet
Sluk for strømmen og træk stikket ud inden rengøring begyndes.
Rens apparatet med en fugtig klud eller svamp med vand.
Brug ikke rengøringsmidler, opvaskemiddel, kogende vand, vaskepulver eller
lignende.
Skyl ikke apparatet hverken indvendigt eller udvendigt.
Nedenstående vil ødelægge overflade på apparatet:
Sluk for strømmen og træk stikket ud
Fjern alle flasker.
Under flytning må apparatet ikke tippes/ hælde
mere end 45°.
Fjern alle flasker fra apparatet, sluk apparatet og træk stikket ud, defrost, rengør
skabet og lad døren stå åben for udluftning.
De fleste strømsvigt ophører efter kort tid. For at beskytte vinen i tilfælde af strømsvigt
bør du undgå at åbne døren.
DK-11

Tekniske specifikationer
Product model
CC145SB-SE
Volt/frekvens
220-240V～/50Hz
Kølemiddel/vægt
R600a/35g
Effektiv volume
135 L
Flaske kapacitet
54 flasker
Nettovægt
42 kg
Skabets størrelse
(BxDxH)
595×570×865mm
Pakke størrelse
(BxDxH)
660×625 x 925 mm
Bemærk ：
1. Nettovægten er inklusiv hylder og størrelse er uden håndtag monteret.
2. Yderligere oplysninger ses på siden eller bagsiden apparatets label
3. Flaskekapacitet kan variere alt efter antal hylder og flaske størrelser (standard
Bordeaux with 750ml er brugt her).
DK-12

Wine Cooler
Instruction Manual
CC145SB-SE
Thank you for buying this CaveCool wine cooler. This product is
used to chill wine.

Content
Safety instructions & warnings………………………………..…………………………….1-2
Installation………………………………..……………………………………………………………3
Description of the appliance………………………………..………………………………..4-5
Operation………………………………..…………………………………………………………….6-9
Troubleshooting………………………………..…………………………………………………..10
Maintenance and cleaning………………………………..……………………………………11
Technical parameters………………………………..…………………………………………..12

Safety instructions &warnings
Your safety is of the utmost importance to our company. Please make sure that
you read this instruction booklet before attempting to install or use the
appliance. If you are unsure of any of the information contained in this booklet,
please contact the Technical Department.
●This appliance can be used by children
aged from 8 years and above and
persons with reduced physical, sensory
or mental capabilities or lack of
experience and knowledge if they have
been given supervision or instruction
concerning use of the appliance in a
safe way and understand the hazards
involved. Children shall not play with
the appliance. Cleaning and user
maintenance shall not be made by
children without supervision.
●Children should be supervised to
ensure that they do not play with
the appliance.
●This appliance is intended for
HOUSEHOLD USE ONLY and not for
commercial or industrial use.
●Keep ventilation openings, in the
appliance enclosure or in the built-in
structure, clear of obstruction.
●Do not use mechanical devices or other
means to accelerate the defrosting
process, other than those
recommended by the manufacturer.
●Do not damage the refrigerant circuit.
●Do not use electrical appliances inside
the storage compartments of the
appliance, unless they are of the type
recommended by the manufacturer.
●Make sure that the appliance is
connected to power supply in
accordance with the rating label.
●Use an independent grounded socket
with 10A or higher, do not connect to
transformer or socket with multiple
outlets.
●Make sure socket is grounded properly
and do not modify power cord & plug.
●For safety reasons and to ensure the
optimum functionality of the wine cooler
it’s important that you connect your
wine cooler using an earth/ground
connection plug and keep the wine
cooler perfectly plumb and level.
●Connect power plug with socket firmly in
case of possible risk of fire.
●Plug should be within reach for easy
disconnection after the appliance
EN-1

positioned in case of accidents
occurred.
●Do not store or burn gasoline or other
inflammables near the appliance in
case of possible fire.
●Do not store inflammables, explosives,
acid & alkaline liquids etc.in the
compartment of the appliance.
●Do not operate other appliances in the
compartment.
Child Safety
●Do not allow child play inside the
appliance in case of entrapment.
●Do not allow child hang on the door to
play in case of falling of the appliance.
●Do not allow child reach into
compressor compartment or touch
metal components at rear of the
appliance in case of possible injury.
Keep away from water
●Do not spray water on the appliance or
wash the appliance by pouring or filling
water in case of invalid insulation and
possible electric shock.
Be careful of freezing
●Do not touch surface of the liner inside
the compartment, especially with wet
hand, in case of frozen injury while the
appliance is in operation.
Do not open the door for long
periods
●Opening the door for long periods can
cause a significant increase of
the temperature in the compartments
of the appliance.
Modification on the appliance
not allowed
●Do not reconstruct the appliance by
yourself which might cause damages to
the appliance.
Unplug the appliance under
certain conditions
●Unplug the appliance before cleaning &
maintenance.
●Unplug the appliance when power cut
occurred.
Disposal of the appliances
●Please according to local regulations
regarding disposal of the appliance for
its flammable refrigerant and blowing
gas.
●Before you scrap the appliance, please
take off the doors to prevent children
trapped.
●Send the appliance to the designated
disposal location.
Do not damage the power cord
●Do not disconnect the appliance by
pulling power cord rather than pulling
the plug.
●Do not set the appliance above the
power cord or step on the cord
intentionally.
●Put the power cord at right place when
moving the appliance.
When the power cord is damaged
●Do not use damaged power cord, and
get it replaced immediately by
manufacturer service agent or by
qualified electrician.
●If needed, extend the power cord with
cord of 0.75mm2 or bigger by qualified
electrician.
EN-2

Installation
Position
The appliance must be put on flat,firm & dry floor or similar noncombustible pad;
AFFECT THE COOLING FUNCTION
Do not put the appliance in the wet place.
Do not use the appliance in the frozen place.
Do not use the appliance outdoor in case of sunlight or rain.
The appliance is designed to either build under the counter
or stand alone on the floor.
Wine bottles could be stored when you feel cooling inside after the appliance operates
around 1 hour.
Demonstration for building under the counter:
do not use the package foam pad .DON’T PALCE A BUILT-IN WINE COOLER ON
A HEATED SURFACE SUCHAS HEATED FLOORING,AS THIS WILL
Do not lean the appliance over 45°when moving it to position.
EN-3

Description of the appliance
Accessories& name
11. Upper hinge
2. Control panel
10. Door seal
Note: Shelves, door frame, handle and other accessories could be different according
to different models and configuration. All photos in this manual are for reference. The
appliance you buy might not be exactly the same as shown here. Please refer to the
actual product.
Installing the handle and reversing the door of wine cooler
4. Install handle to the door frame of the appliance.
The handle is delivered in a separated package
with screws together inside the carton.
①Reveal two small holes on the door frame
from inner side by pulling out a bit the door seal
②Aim the handle to the holes and insert the
screws from inside ③ Screw them up with
screw-driver ④Put back door seal to cover the
screws.
6. Adjustable foot
9. Handle
7. Lower hinge
4. Cover board
3.Shelf
2. Housing
8. Door
5. Grill
EN-4
